Tipo di prodotto	Pompa di calore aria-acqua
Marca	Baxi
Modello	Platinum BC iPlus V200
Alimentazione elettrica	230 V / 400 V trifase, 50 Hz
Potenza nominale riscaldamento	10,0 kW (A7/W35)
COP (A7/W35)	3,5
Refrigerante	R410A
Dimensioni del modulo esterno (A x L x P)	900 x 800 x 300 mm
Peso del modulo esterno	80 kg
Livello sonoro (modulo esterno)	55 dB(A)
Campo di funzionamento esterno	-20 °C a +35 °C
Tipo di installazione	Split (modulo interno + esterno)
Funzioni principali	Riscaldamento, raffrescamento, produzione di acqua calda sanitaria (tramite kit opzionale)
Regolazione	Pannello di controllo digitale con assistente di installazione
Manutenzione e pulizia	Pulire le griglie di aerazione con un panno morbido; far verificare il circuito frigorifero ogni anno da un professionista.
Pezzi di ricambio e riparabilità	Valvola di inversione, motore valvola, sonda KVT60, connettori (rif. 300012321, 300012320, 95362448, 300021727, ecc.)
Sicurezza	Termostato di sicurezza 65°C; gruppo di sicurezza tarato a 7 bar; valvola differenziale; disconnettore
Garanzia	2 anni (ricambi e manodopera)

Domande frequenti - Platinum BC iPlus V200 Baxi

Come collegare la sonda dell'acqua calda sanitaria sulla versione 1 della scheda elettronica?

Far passare il cavo attraverso il passaggio 0-40 V del modulo interno. Montare il connettore fornito sui fili e collegarlo al morsetto S.ACS della scheda.

Come collegare la valvola di inversione sulla versione 1?

Far passare il cavo attraverso il passaggio 230-400 V. Montare il connettore (filo nero = comando, marrone = continuo, blu = neutro) e collegare al morsetto X4 della scheda.

Quale parametro impostare sulla versione 1 dopo l'installazione del kit?

Impostare il parametro P1 su 1 nel menu f. Quindi selezionare la modalità di funzionamento adatta premendo 2 volte il tasto .

Come identificare la versione della scheda elettronica?

Accedere al modulo interno e verificare l'aspetto: versione 1 = riferimento MW-1001091-1, versione 2 = MW-1001092-1.

Qual è lo schema di collegamento idraulico tipico?

Il modulo esterno si collega al modulo interno tramite collegamenti frigoriferi (1/2" - 1/4"). Il circuito di riscaldamento comprende una valvola differenziale, un vaso di espansione, uno sfiato automatico e un disconnettore. Vedi schema Fig.2 e tabella dei riferimenti.

Qual è la lista dei pezzi di ricambio per il kit valvola di inversione + sonda?

Valvola di inversione (rif. 300012321), motore valvola (300012320), sonda KVT60 lunghezza 5m (95362448), connettori secondo versione scheda.

Come parametrizzare la regolazione sulla versione 2?

Al primo avvio, utilizzare l'assistente di installazione. Selezionare il tipo di installazione: 02 (1 circuito diretto + ACS), 04 (diretto + ACS + pavimento misto) o 06 (pavimento diretto + ACS).

Si può utilizzare la pompa di calore senza il kit ACS?

Sì, la pompa di calore funziona in riscaldamento e raffrescamento senza kit ACS. Il kit è opzionale per produrre acqua calda sanitaria.

Qual è la potenza elettrica necessaria?

Alimentazione 230 V o 400 V trifase 50 Hz. È richiesto un interruttore adatto (vedere manuale di installazione).

Come spurgare il circuito idraulico?

Utilizzare lo sfiato automatico (riferimento 7 nello schema). Aprire le valvole di riempimento e spurgare manualmente se necessario fino all'eliminazione dell'aria.

MANUALE UTENTE Platinum BC iPlus V200 Baxi

1 Valvola deviatrice e sonda dell'acqua calda sanitaria 43

1.1 Montaggio della valvola deviatrice 43
1.2 Schema dei collegamenti idraulici 44
1.3 Identificazione della scheda elettronica utilizzata 45
1.4 Modulo interno con scheda elettronica - versione 1 45

1.4.1 Collegamento della sonda dell'acqua calda sanitaria 45
1.4.2 Collegamento della valvola deviatrice 46
1.4.3 Impostazione della regolazione 47

1.5 Modulo interno con scheda elettronica - versione 2 47

1.5.1 Collegamento della sonda dell'acqua calda sanitaria 47
1.5.2 Collegamento della valvola deviatrice 48
1.5.3 Impostazione della regolazione 49

1.6 Elenchi dei ricambi 50

1 Valvola deviatrice e sonda dell'acqua calda sanitaria

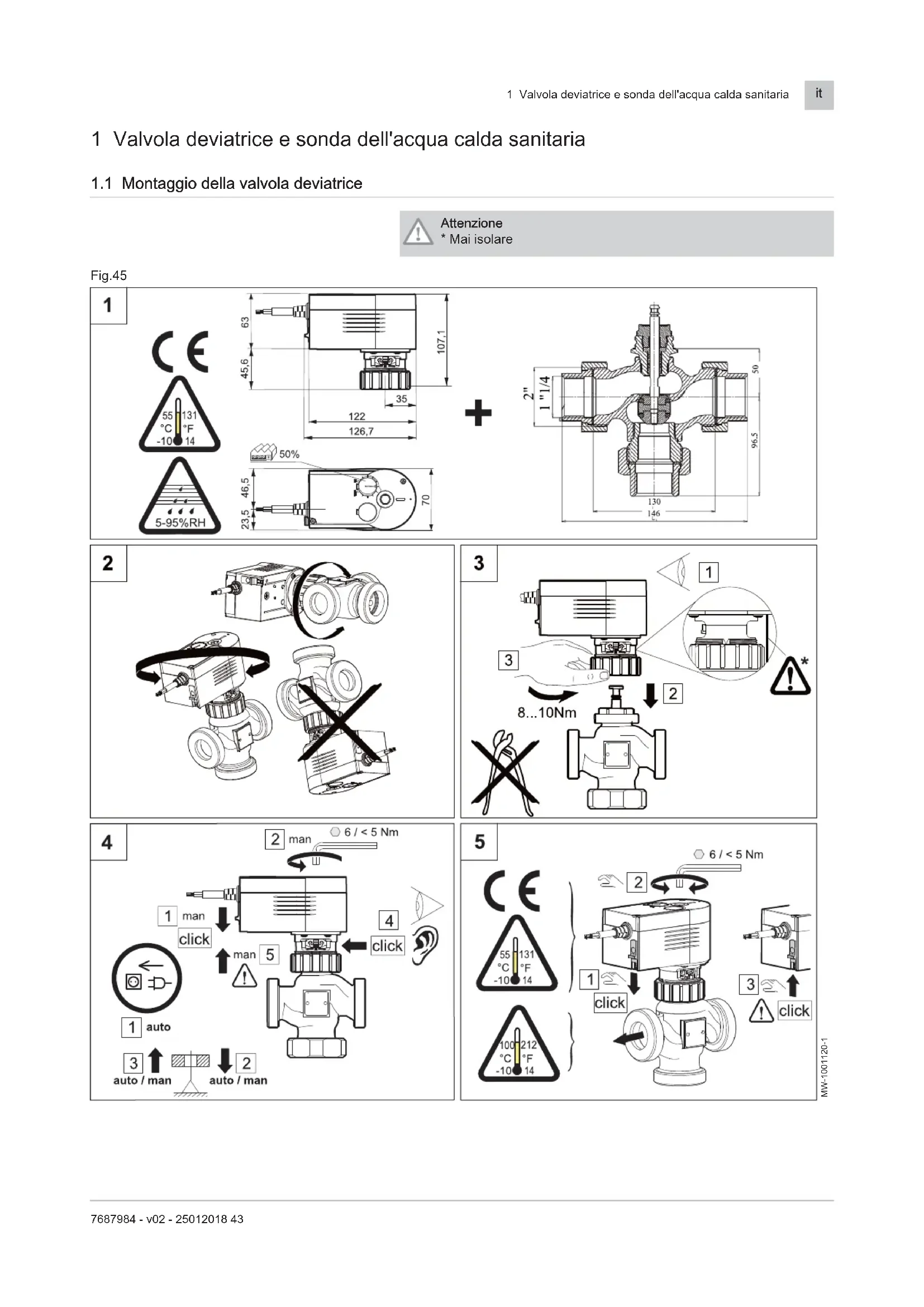

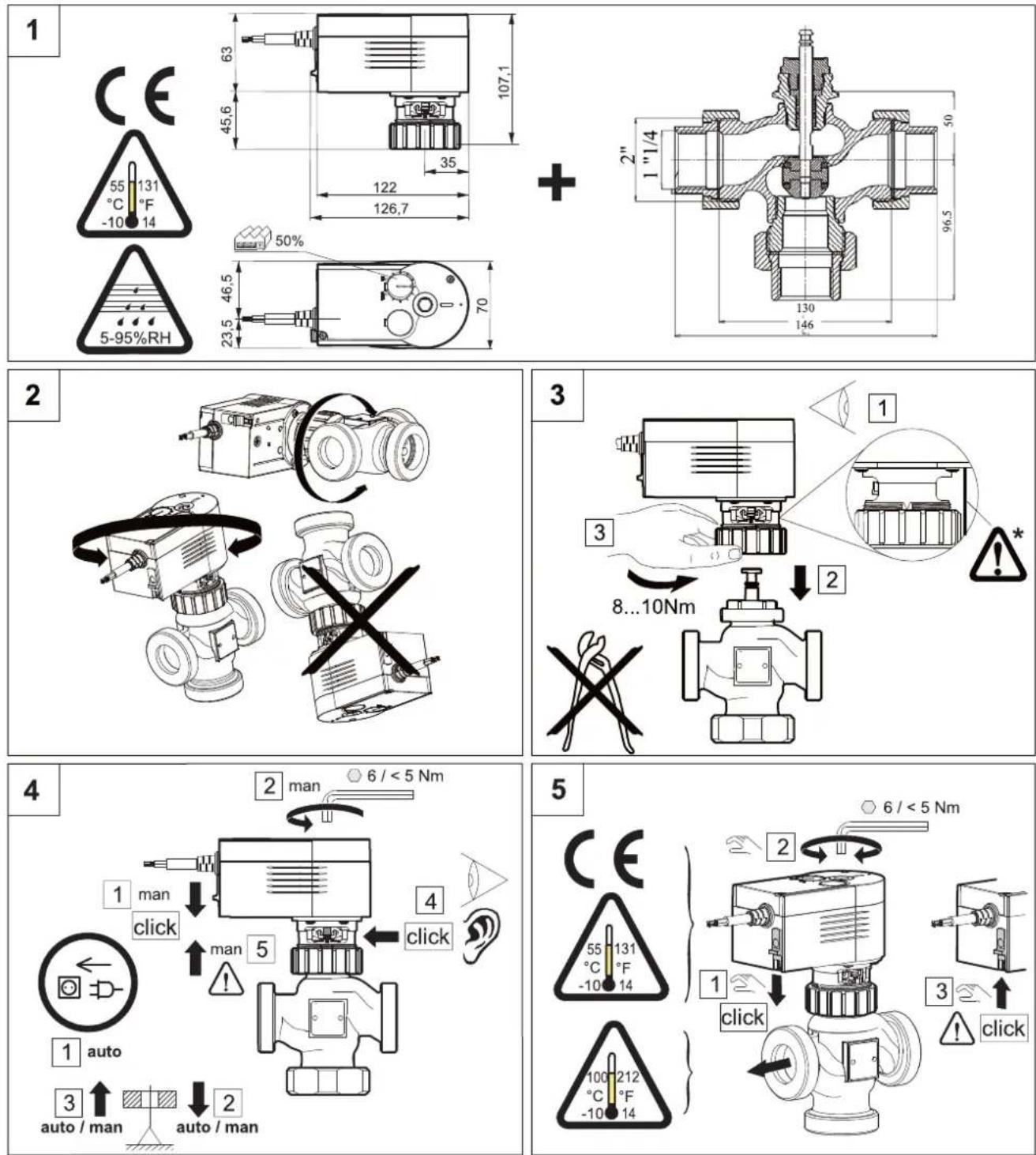

1.1 Montaggio della valvola deviatrice

Attenzione
* Mai isolare

Fig.45

1 CE 55 131 °C °F -10 14 5-95%RH 63 45,6 107,1 35 122 126,7 46,5 70 + 2" 1"1/4 96,5 130 146 2 3 1 3 8...10Nm * 2 man 6 / < 5 Nm 1 man click man 5 click 1 auto 3 auto / man auto / man 4 5 CE 55 131 °C °F -10 14 1 click 100 212 °C °F -10 14 2 3 click 6 / < 5 Nm

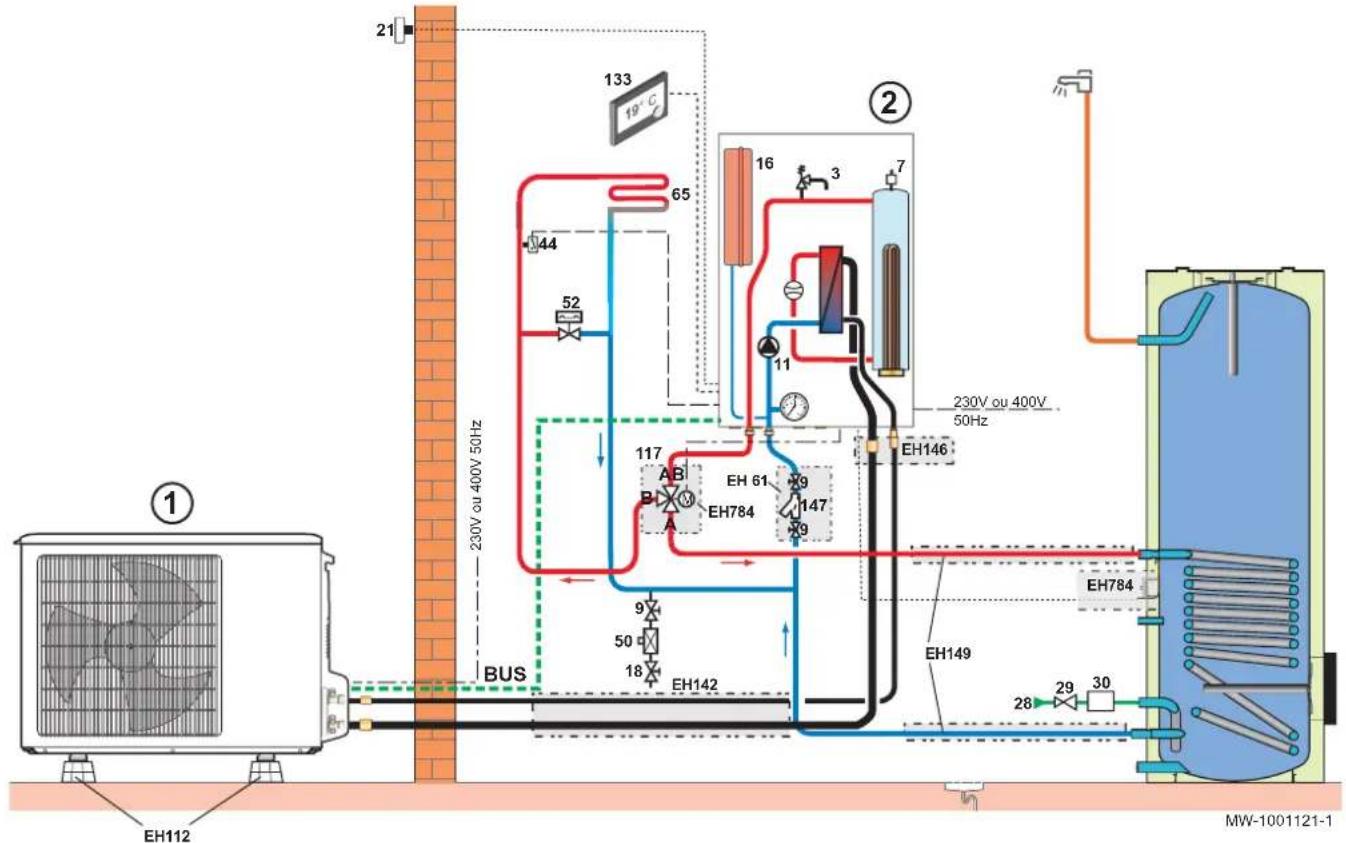

1.2 Schema dei collegamenti idraulici

Fig.46

Tab.13

Riferimento	Descrizione Riferimento	mento	Descrizione
1	Modulo esterno 5	50	Disconnettore
2	Modulo interno 5	52	Valvola differenziale
3	Valvola di sicurezza 6	65	Circuito di riscaldamento, che può essere a bassa temperatura (riscaldamento a pavimento o radiatori), con valvola miscelatrice
7	Sfiato dell'aria automatico 1	117	Valvola deviatrice motorizzata
9	Valvola di sezionamento 1	133	Termostato ambiente digitale programmabile
11	Pompa di calore 1	147	Filtro idraulico da 400 μm (obbligatorio)
16	Vaso di espansione E	EH61	Filtro idraulico da 400 μm + valvola di sezionamento
18	Riempimento del circuito di riscaldamento (Francia: con disconnettore conforme alla normativa in vigo-re)	EH112	Base per la posa a pavimento
21	Sonda temperatura esterna E	EH142	Kit di collegamento refrigerante 1/2" - 1/4" - lun-ghezza 10 m
28	Ingresso acqua fredda sanitaria E	EH146	Raccordo adattatore da 1/2"- 1/4" a 5/8"- 3/8"
29	Riduttore di pressione E	EH149	Kit di collegamento idraulico della pompa di calore e del bollitore acqua calda sanitaria
30	Unità di sicurezza tarata a 7 bar E	EH784	Valvola deviatrice e sonda dell'acqua calda sanitaria
44	Termostato di sicurezza 65 °C

1.3 Identificazione della scheda elettronica utilizzata

A seconda della scheda elettronica utilizzata, le modalità di installazione di questo kit sono due.

1. Accesso alla scheda elettronica del modulo interno.
2. Identificazione della versione della scheda elettronica utilizzata:

Versione Immagine della scheda elettronica Vedere
1	MW-1001091-1	Capitolo 1.4
2	MW-1001092-1	Capitolo 1.5

1.4 Modulo interno con scheda elettronica - versione 1

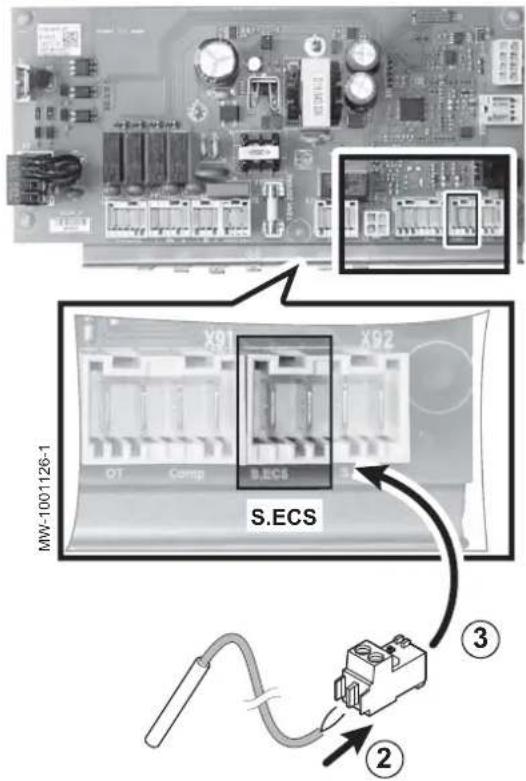

1.4.1 Collegamento della sonda dell'acqua calda sanitaria

Fig.47

① 0-40V 230-400V

1. Instradare il cavo della sonda dell'acqua calda sanitaria lungo il percorso 0-40 V sul modulo interno della pompa di calore.

MW-1001125-1

Fig.48

1. Montare il connettore sui cavi.

Importante

Per questo kit, il connettore si trova all'interno della busta della documentazione.

1. Collegare il connettore al terminale S.ECS della scheda elettronica.

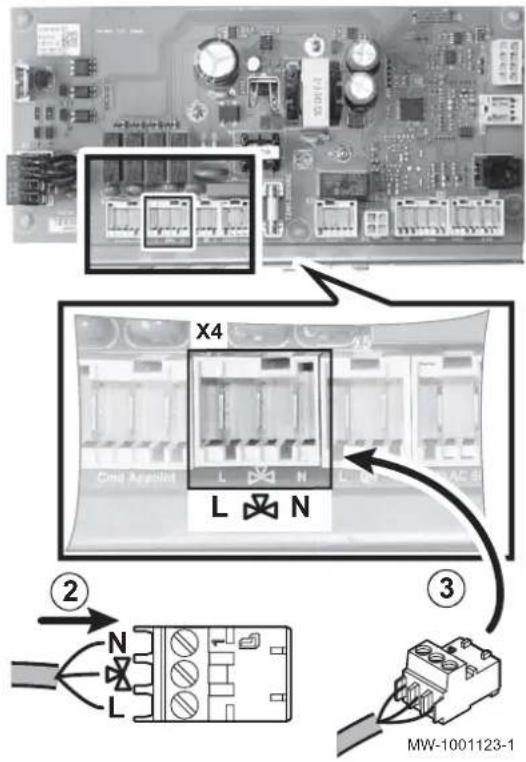

1.4.2 Collegamento della valvola deviatrice

Fig.49

0-40V 230-400V ①

MW-1001122-1

1. Instradare il cavo della valvola lungo il percorso 230-400 V sul modulo interno della pompa di calore.

Fig.50

1. Montare il connettore sui cavi.

L Nero: controllo tensione
Marrone: tensione continua
N Blu: neutro

Importante

Per questo kit, il connettore si trova all'interno della busta della documentazione.

1. Collegare il connettore al terminale X4 della scheda elettronica.

1.4.3 Impostazione della regolazione

L'accesso alle informazioni e alle impostazioni del menu Installatore è riservato ai professionisti qualificati.

1. Impostare il parametro P-1 a 1 nel menu f.
2. Selezionare la corretta modalità di funzionamento dell'impianto pre- mendo due volte il tasto 🎨.

Vedere

Manuale di installazione della pompa di calore.

1.5 Modulo interno con scheda elettronica - versione 2

Fig.51

① 0-40V 230-400V

MW-1001125-1

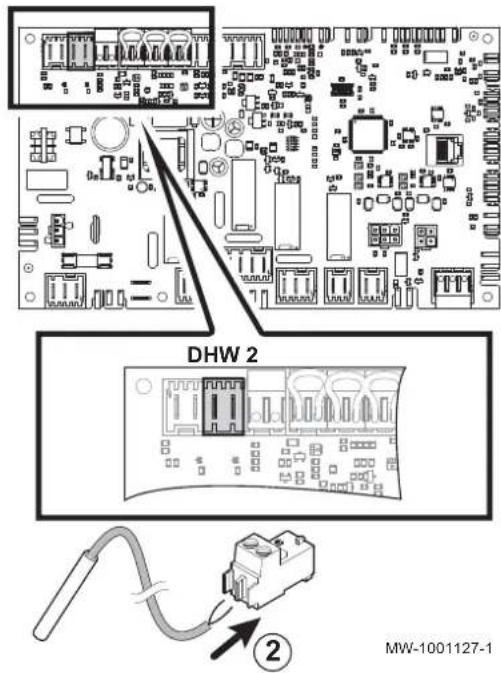

1.5.1 Collegamento della sonda dell'acqua calda sanitaria

1. Instradare il cavo della sonda dell'acqua calda sanitaria lungo il percorso 0-40 V sul modulo interno della pompa di calore.

Fig.52

DHW 2 MW-1001127-1

1. Montare il connettore sui cavi.

Importante

Il connettore è montato sulla scheda elettronica.

In questo caso, i connettori che si trovano all'interno della busta della documentazione non sono necessari.

Fig.53

0-40V 230-400V ①

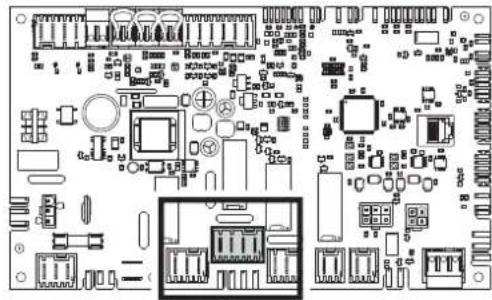

1.5.2 Collegamento della valvola deviatrice

1. Instradare il cavo della valvola lungo il percorso 230-400 V sul modulo interno della pompa di calore.

Fig.54

1. Montare il connettore sui cavi.

L1 Nero: controllo tensione

L2 Marrone: tensione continua

N Blu: neutro

Importante

Il connettore è montato sulla scheda elettronica.

In questo caso, i connettori che si trovano all'interno della busta della documentazione non sono necessari.

1.5.3 Impostazione della regolazione

Quando l'impianto viene messo in funzione per la prima volta, consultare il capitolo "Utilizzo dell'assistente di installazione del pannello di controllo" nel Manuale installazione della pompa di calore.

1. Scegliere il tipo di impianto desiderato:

Tab.14

Tipo di impianto N.
1 circuito di riscaldamento diretto e 1 bollitore acqua calda sanitaria	02
1 circuito di riscaldamento diretto e 1 bollitore acqua calda sanitaria e 1 circuito di riscaldamento a pavimento con valvola miscelatrice	04
1 circuito diretto di riscaldamento a pavimento e 1 bollitore acqua calda sanitaria	06

Vedere

Manuale di installazione della pompa di calore.

1.6 Elenchi dei ricambi

Fig.55

MW-1001128-1

Tab.15

Riferimento	Rimando Descrizione
1 30001232	1 Valvola deviatrice
2 30001232	0 Motore della valvola deviatrice
3 95362448	Sonda KVT60 – lunghezza 5 m
4 30002172	7 Connettore della sonda	RAST 5 - X2 - per la versione 1 della scheda elettronica
4 30000895	7 Connettore della sonda	RAST 5 - X2 - per la versione 2 della scheda elettronica – EHC
5 30002172	3 Connettore RAST 5 – x4 – per valvola tre vie – per la versione 1 della scheda elettronica
5	7685026	Connettore RAST 5 – x4 – per valvola tre vie – per la versione 2 della scheda elettronica – EHC
