Tipo de producto	Bomba de calor aire-agua
Marca	Baxi
Modelo	Platinum BC iPlus V200
Alimentación eléctrica	230 V / 400 V trifásico, 50 Hz
Potencia nominal de calefacción	10,0 kW (A7/W35)
COP (A7/W35)	3,5
Refrigerante	R410A
Dimensiones del módulo exterior (Al x An x Pr)	900 x 800 x 300 mm
Peso del módulo exterior	80 kg
Nivel sonoro (módulo exterior)	55 dB(A)
Rango de funcionamiento exterior	-20 °C a +35 °C
Tipo de instalación	Split (módulo interior + exterior)
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria (mediante kit opcional)
Regulación	Panel de control digital con asistente de instalación
Mantenimiento y limpieza	Limpiar las rejillas de ventilación con un paño suave; hacer revisar el circuito frigorífico cada año por un profesional.
Piezas de repuesto y reparabilidad	Válvula de inversión, motor de válvula, sonda KVT60, conectores (ref. 300012321, 300012320, 95362448, 300021727, etc.)
Seguridad	Termostato de seguridad 65°C; grupo de seguridad tarado a 7 bar; válvula diferencial; desconector
Garantía	2 años (piezas y mano de obra)

Preguntas frecuentes - Platinum BC iPlus V200 Baxi

¿Cómo conectar la sonda de agua caliente sanitaria en la versión 1 de la placa electrónica?

Hacer pasar el cable por el paso 0-40 V del módulo interior. Montar el conector suministrado en los cables y conectarlo al borne S.ACS de la placa.

¿Cómo conectar la válvula de inversión en la versión 1?

Hacer pasar el cable por el paso 230-400 V. Montar el conector (hilo negro = mando, marrón = continuo, azul = neutro) y conectar al borne X4 de la placa.

¿Qué parámetro ajustar en la versión 1 después de la instalación del kit?

Ajustar el parámetro P1 a 1 en el menú f. Luego seleccionar el modo de funcionamiento adecuado presionando 2 veces la tecla .

¿Cómo identificar la versión de la placa electrónica?

Acceder al módulo interior y verificar el visual: versión 1 = referencia MW-1001091-1, versión 2 = MW-1001092-1.

¿Cuál es el esquema de conexión hidráulica típico?

El módulo exterior se conecta al módulo interior mediante enlaces frigoríficos (1/2" - 1/4"). El circuito de calefacción incluye una válvula diferencial, un vaso de expansión, un purgador automático y un desconector. Ver esquema Fig.2 y tabla de referencias.

¿Cuál es la lista de piezas de repuesto para el kit de válvula de inversión + sonda?

Válvula de inversión (ref. 300012321), motor de válvula (300012320), sonda KVT60 longitud 5m (95362448), conectores según versión de placa.

¿Cómo configurar la regulación en la versión 2?

Al encender por primera vez, usar el asistente de instalación. Seleccionar el tipo de instalación: 02 (1 circuito directo + ACS), 04 (directo + ACS + suelo mixto) o 06 (suelo directo + ACS).

¿Se puede usar la bomba de calor sin el kit ACS?

Sí, la bomba de calor funciona en calefacción y refrigeración sin kit ACS. El kit es opcional para producir agua caliente sanitaria.

¿Cuál es la potencia eléctrica necesaria?

Alimentación 230 V o 400 V trifásico 50 Hz. Se requiere un disyuntor adecuado (ver manual de instalación).

¿Cómo purgar el circuito hidráulico?

Usar el purgador automático (marca 7 en el esquema). Abrir las válvulas de llenado y purgar manualmente si es necesario hasta evacuar el aire.

MANUAL DE USUARIO Platinum BC iPlus V200 Baxi

fr	Vanne d'inversion + Sonde eau chaude sanitaire
de	Umschaltventil und Warmwasserfühler
en	Reversal valve and domestic hot water sensor
nl	Omkeerklep en sensor sanitair warm water
it	Valvola deviatrice e sonda dell'acqua calda sanitaria
es	Válvula de inversión y sonda de agua caliente sanitaria
pl	Zawór przełączający i czujnik c.w.u.
pt	Válvula de inversão e sonda de água quente sanitária

EH784

Table des matières

1 Válvula de inversión y sonda de agua caliente sanitaria 53

1.1 Montaje de la válvula de inversión 53
1.2 Esquema de conexiones hidráulicas 54
1.3 Identificación de la PCI utilizada 54
1.4 Módulo interior con PCI - Versión 1 55

1.4.1 Conexión de la sonda de agua caliente sanitaria 55
1.4.2 Conexión de la válvula de inversión 56
1.4.3 Ajuste de la regulación 57

1.5 Módulo interior con PCI - Versión 2 57

1.5.1 Conexión de la sonda de agua caliente sanitaria 57
1.5.2 Conexión de la válvula de inversión 58
1.5.3 Ajuste de la regulación 59

1.6 Listas de piezas de recambio 60

1 Válvula de inversión y sonda de agua caliente sanitaria

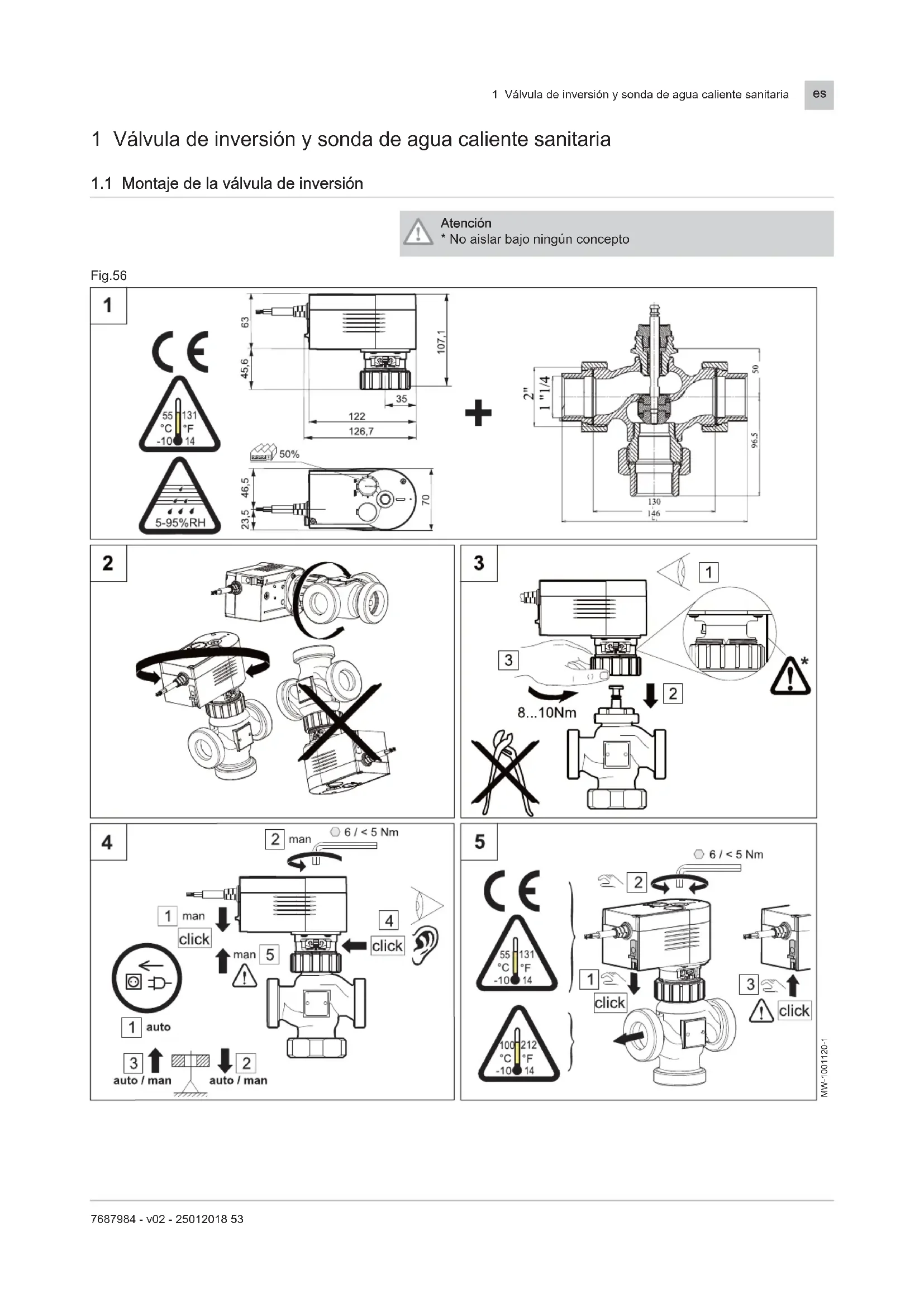

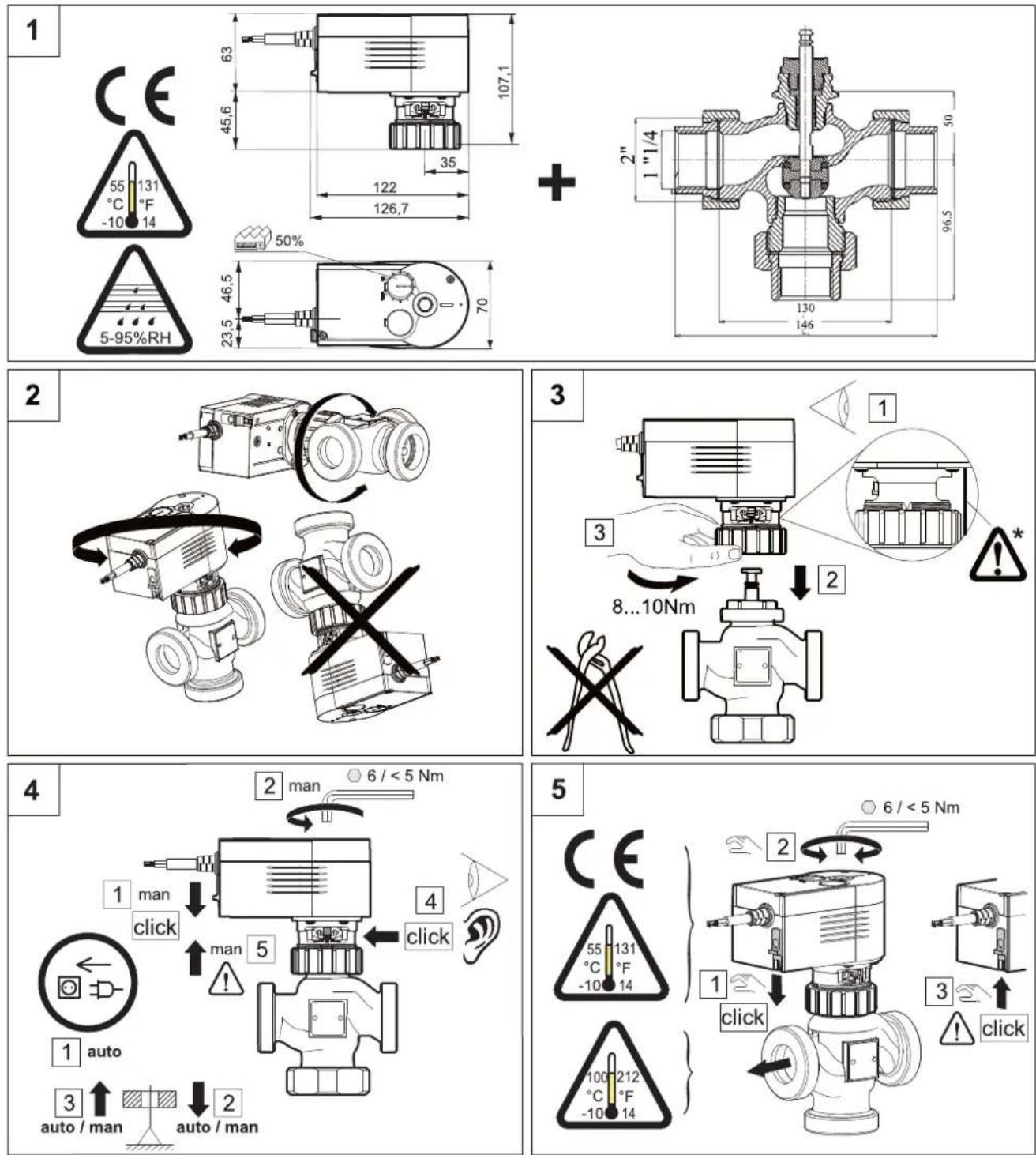

1.1 Montaje de la válvula de inversión

Atención
* No aislar bajo ningún concepto

Fig.56

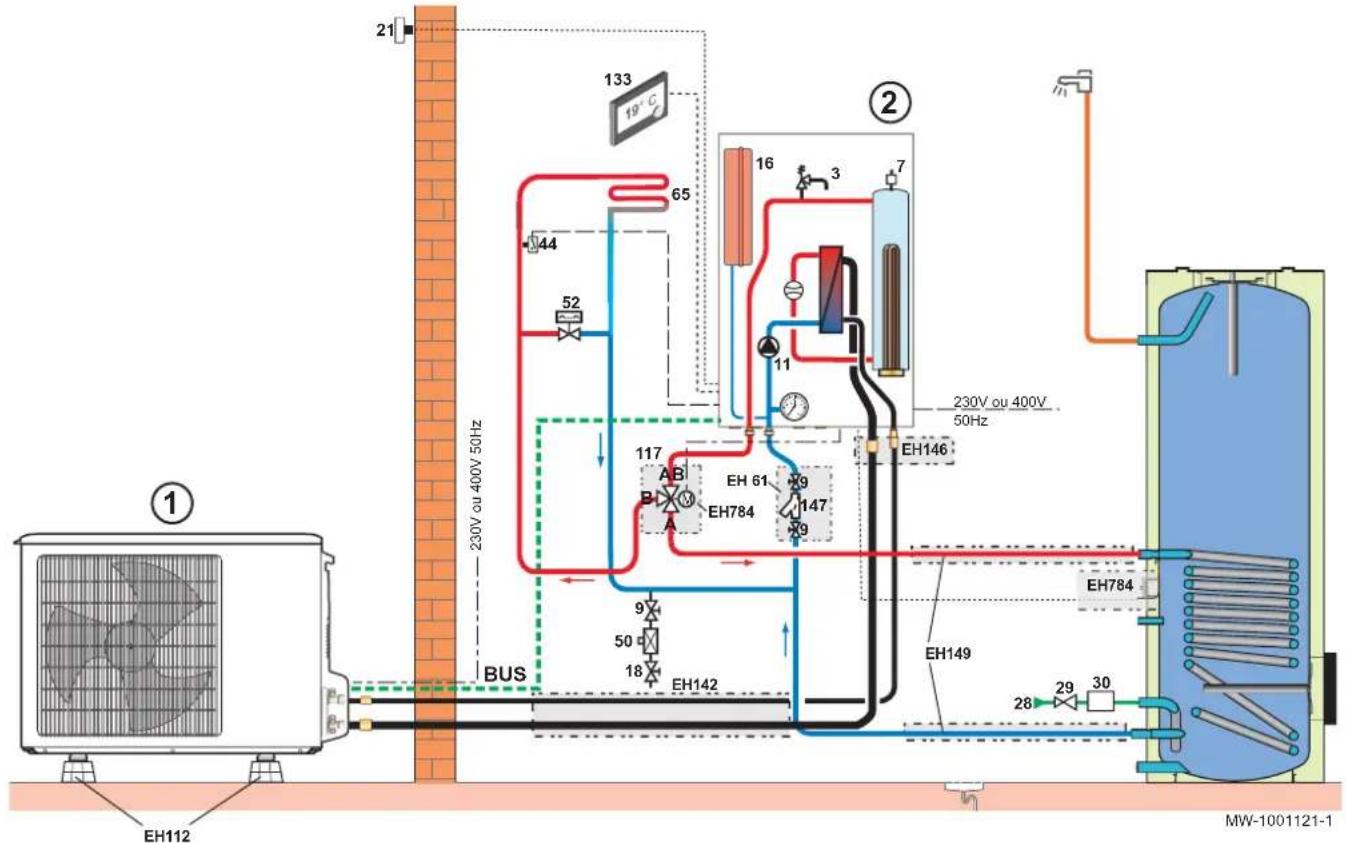

1.2 Esquema de conexiones hidráulicas

Fig.57

Tab.16

Marca Descripción	Marca Descripción
1	Módulo exterior 5	§0	Disyuntor
2	Módulo interior 5	§2	Válvula diferencial
3	Válvula de seguridad 6	§5	Circuito de calefacción con grifo mezclador, circuito de calefacción que puede estar a baja temperatura (suelo radiante o radiadores)
7	Purgador de aire automático 1	117	Válvula de inversión motorizada
9	Válvula de aislamiento 1	133	Termostato de ambiente digital programable
11	Bomba de calefacción 1	147	Filtro hidráulico de 400 μm (obligatorio)
16	Vaso de expansión E	EH61	Filtro hidráulico de 400 μm + válvula de aislamiento
18	Llenado del circuito de calefacción (Francia: con desconector según la reglamentación vigente)	EH112	Soporte de pie
21	Sonda de temperatura exterior E	EH142	Kit de conexión frigorífica 1/2" - 1/4" - Longitud 10 m
28	Entrada de agua fría sanitaria E	EH146	Racor adaptador 1/2"-1/4" a 5/8"-3/8"
29	Reductor de presión E	EH149	Kit de conexión hidráulica para la bomba de calor y el acumulador de agua caliente sanitaria
30	Grupo de seguridad calibrado a 7 bar E	EH784	Válvula de inversión y sonda de agua caliente sanitaria
44	Termostato de seguridad a 65 °C

1.3 Identificación de la PCI utilizada

Existen dos formas de instalar este kit en función de la PCI utilizada.

1. Acceder a la PCI para revisar el módulo interior.
2. Identificación de la versión de PCI utilizada:

Versión Imagen de la PCI Véase
1	MW-1001091-1	Capítulo 1.4
2	MW-1001092-1	Capítulo 1.5

1.4 Módulo interior con PCI - Versión 1

Fig.58

① 0-40V 230-400V

MW-1001125-1

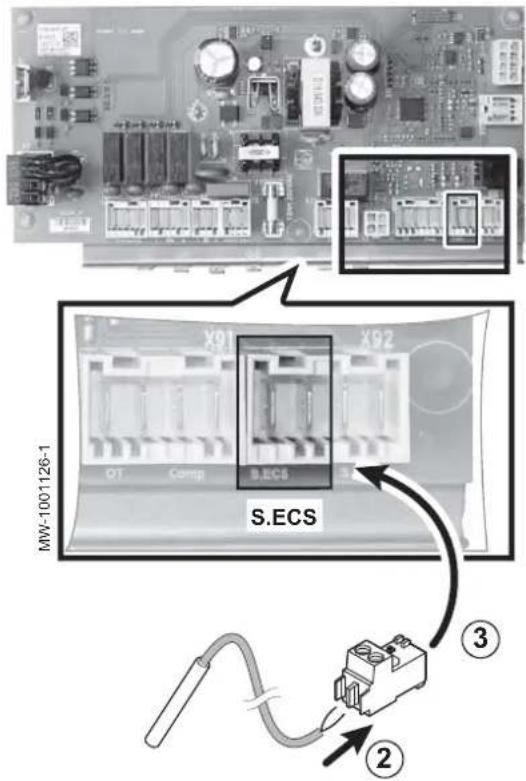

1.4.1 Conexión de la sonda de agua caliente sanitaria

1. Tender el cable de la sonda de agua caliente sanitaria a través de la zona de tendido de 0-40 V en el módulo interior de la bomba de calor.

Fig.59

1. Fijar el conector en los cables.

Importante Importante

Para este kit, el conector se suministra con la bolsa de la documentación.

1. Enchufar el conector a la terminal S.ECS de la PCI.

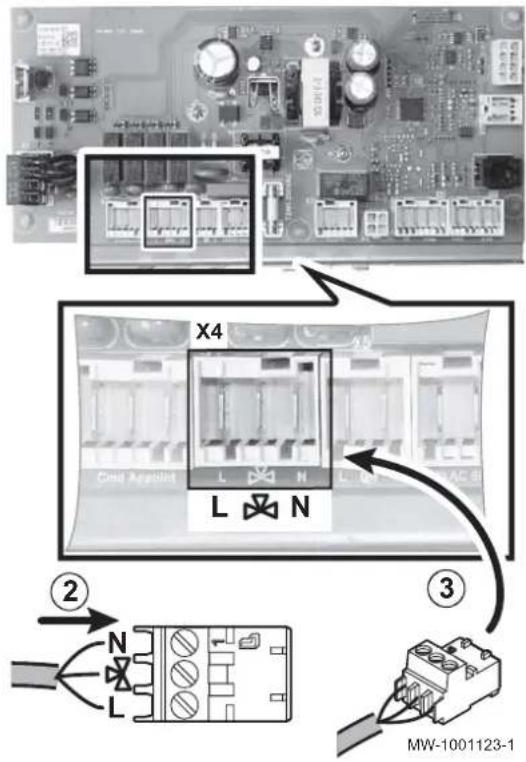

1.4.2 Conexión de la válvula de inversión

Fig.60

0-40V 230-400V ①

MW-1001122-1

1. Tender el cable de la válvula a través de la zona de tendido de 230-400 V en el módulo interior de la bomba de calor.

Fig.61

1. Fijar el conector en los cables.

L Negro: tensión de control

Marrón: tensión continua

N Azul: neutro

Importante Importante

Para este kit, el conector se suministra con la bolsa de la documentación.

1. Enchufar el conector a la terminal X4 de la PCI.

1.4.3 Ajuste de la regulación

Solo el personal cualificado puede acceder a la información y los ajustes del menú Instalador.

1. Ajustar el parámetro P=1 a 1 en el menú f.

2. Seleccionar el modo de funcionamiento adecuado para la instalación pulsando la tecla 🎨 dos veces.

1.5 Módulo interior con PCI - Versión 2

Fig.62

① 0-40V 230-400V

MW-1001125-1

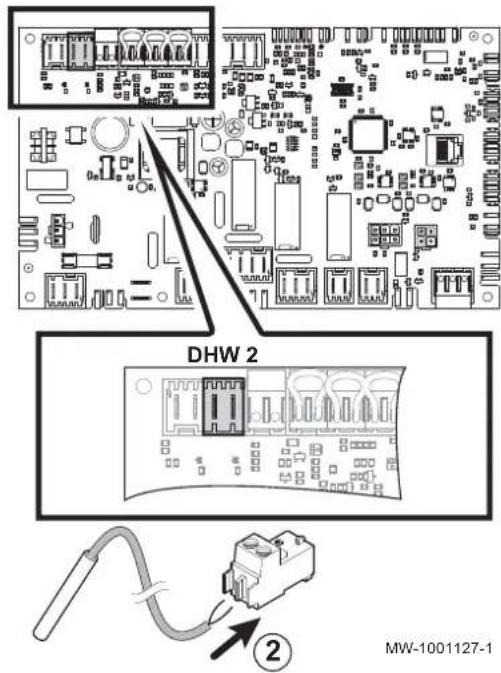

1.5.1 Conexión de la sonda de agua caliente sanitaria

1. Tender el cable de la sonda de agua caliente sanitaria a través de la zona de tendido de 0-40 V en el módulo interior de la bomba de calor.

Fig.63

DHW 2 MW-1001127-1

1. Fijar el conector en los cables.

Importante Importante

Se ha fijado el conector en la PCI.

En este caso, no se necesitan los conectores suministrados con la bolsa de la documentación.

Fig.64

0-40V 230-400V ①

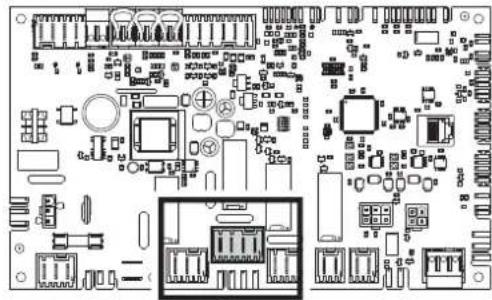

1.5.2 Conexión de la válvula de inversión

1. Tender el cable de la válvula a través de la zona de tendido de 230-400 V en el módulo interior de la bomba de calor.

Fig.65

1. Fijar el conector en los cables.

L1 Negro: tensión de control

L2 Marrón: tensión continua

N Azul: neutro

Importante Importante

Se ha fijado el conector en la PCI.

En este caso, no se necesitan los conectores suministrados con la bolsa de la documentación.

1.5.3 Ajuste de la regulación

Al encender la instalación por primera vez, consultar el capítulo "Uso del asistente de instalación para el panel de control" en el manual de instalación para la bomba de calor.

1. Seleccionar el tipo de instalación deseada:

Tab.17

Tipo de instalación N.°
1 circuito de calefacción directo y 1 acumulador de agua caliente sanitaria	02
1 circuito de calefacción directo, 1 acumulador de agua caliente sanitaria y 1 circuito de calefacción por suelo radiante con grifo mezclador	04
1 circuito de calefacción directo por suelo radian-te y 1 acumulador de agua caliente sanitaria	06

Consejo

Manual de instalación de la bomba de calor.

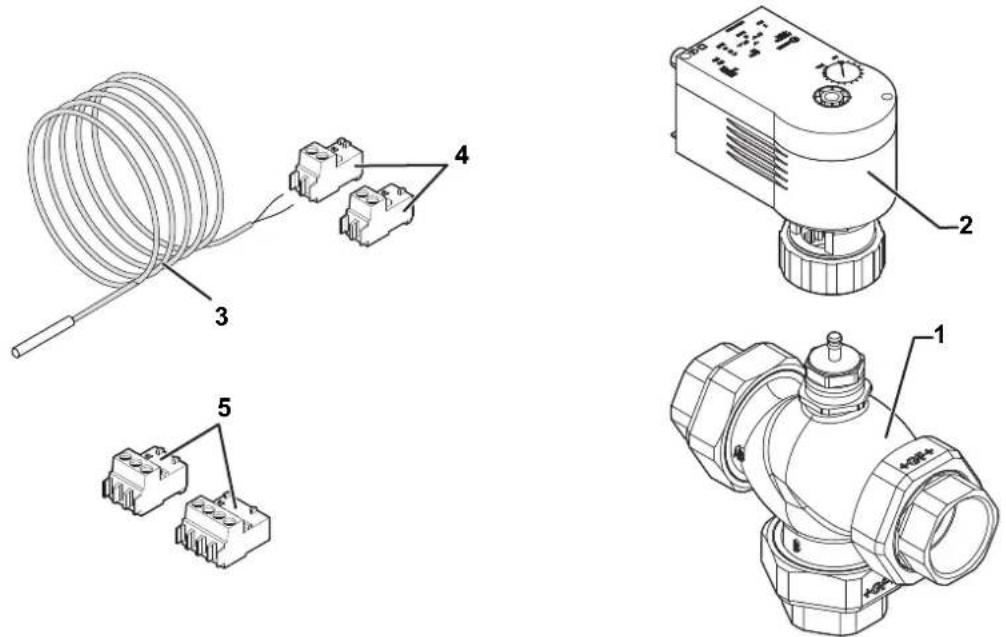

1.6 Listas de piezas de recambio

Fig.66

MW-1001128-1

Tab.18

Marca Referencia Descripción
1 300012321 Válvula de inversión
2 300012320 Motor de válvula de inversión
3 95362448 Sonda KVT60, longitud 5 m
4 300021727 Conector de sonda RAST 5 – X2 – para PCI versión 1
4 300008957 Conector de sonda RAST 5 – X2 – para PCI versión 2 – EHC
5 300021723 Conector RAST 5 – x4 – para válvula de tres vías – para PCI versión 1
5 7685026 Conector RAST 5 – x4 – para válvula de tres vías – para PCI versión 2 – EHC
