MANUAL DE UTILIZADOR Platinum BC iPlus V200 Baxi

1 Válvula de inversão e sonda de água quente sanitária 73

1.1 Montagem da válvula de inversão 73
1.2 Esquema de ligações hidráulicas 74
1.3 Identificar a placa eletrónica usada 75
1.4 Módulo interior com placa eletrónica - versão 1 75

1.4.1 Ligação da sonda de água quente sanitária 75
1.4.2 Ligação de uma válvula de inversão 76
1.4.3 Configurar o sistema de controlo 77

1.5 Módulo interior com placa eletrónica - versão 2 77

1.5.1 Ligação da sonda de água quente sanitária 77
1.5.2 Ligação de uma válvula de inversão 78
1.5.3 Configurar o sistema de controlo 79

1.6 Listas das peças sobresselentes 80

1 Válvula de inversão e sonda de água quente sanitária

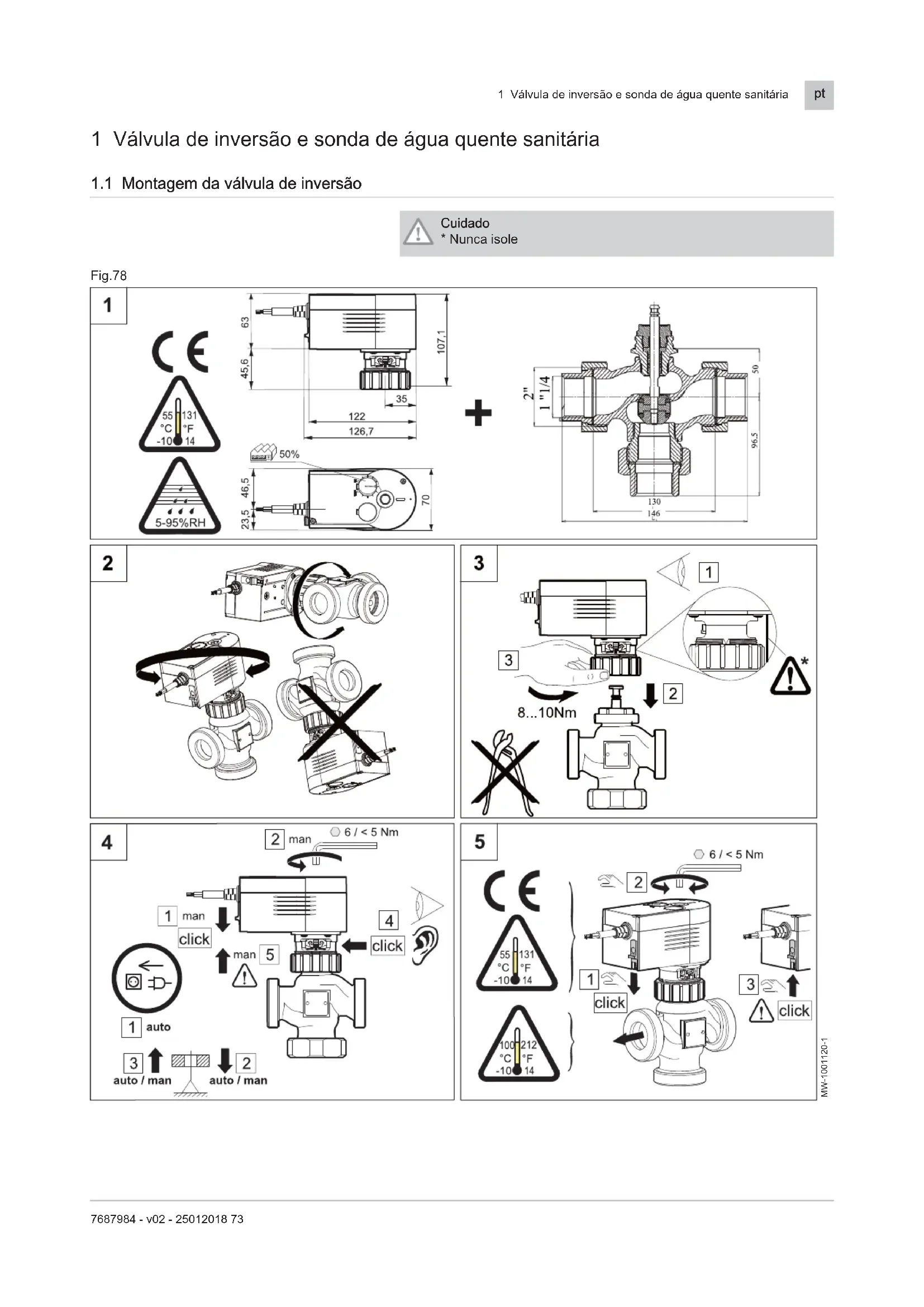

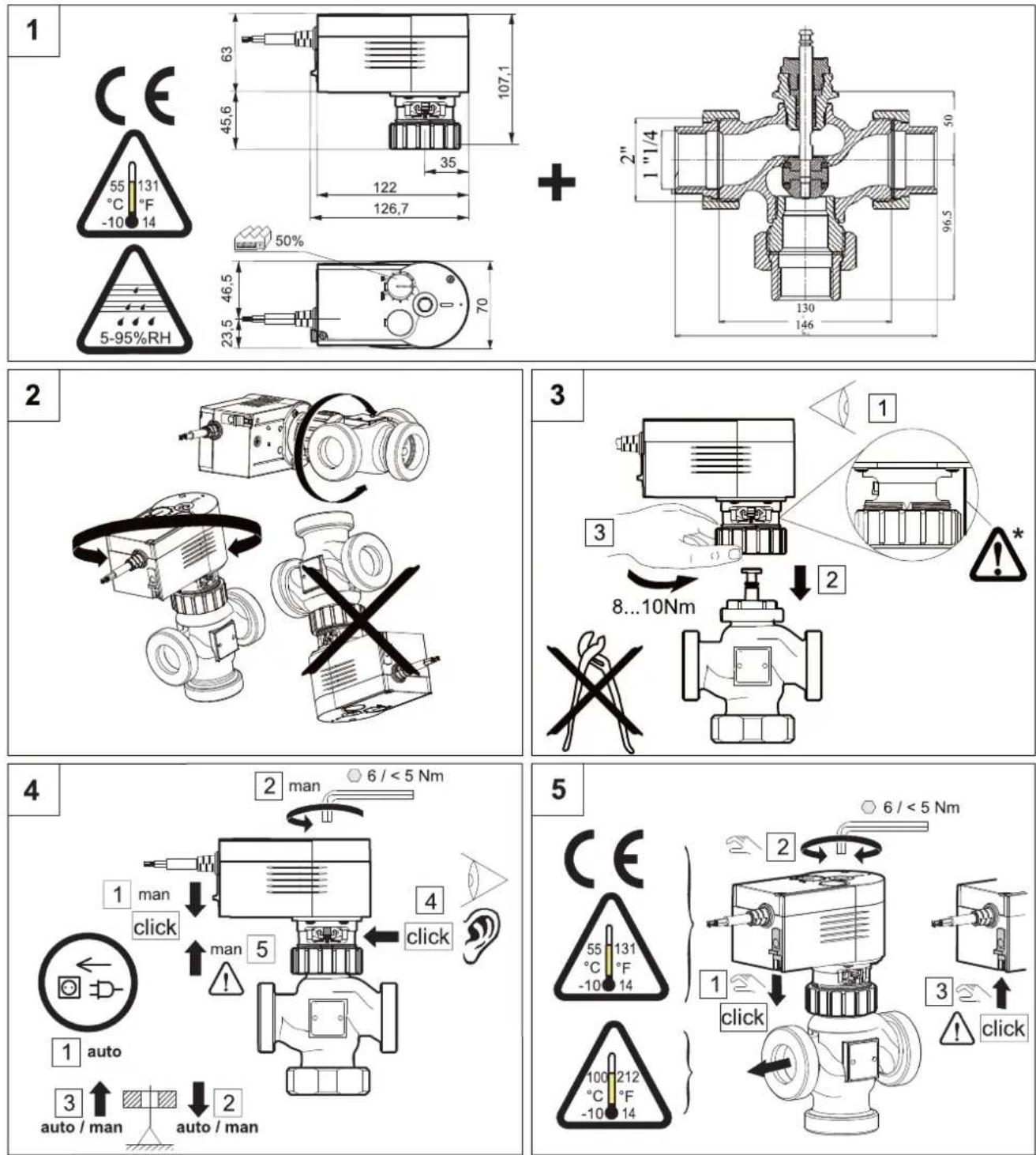

1.1 Montagem da válvula de inversão

Cuidado
* Nunca isole

Fig.78

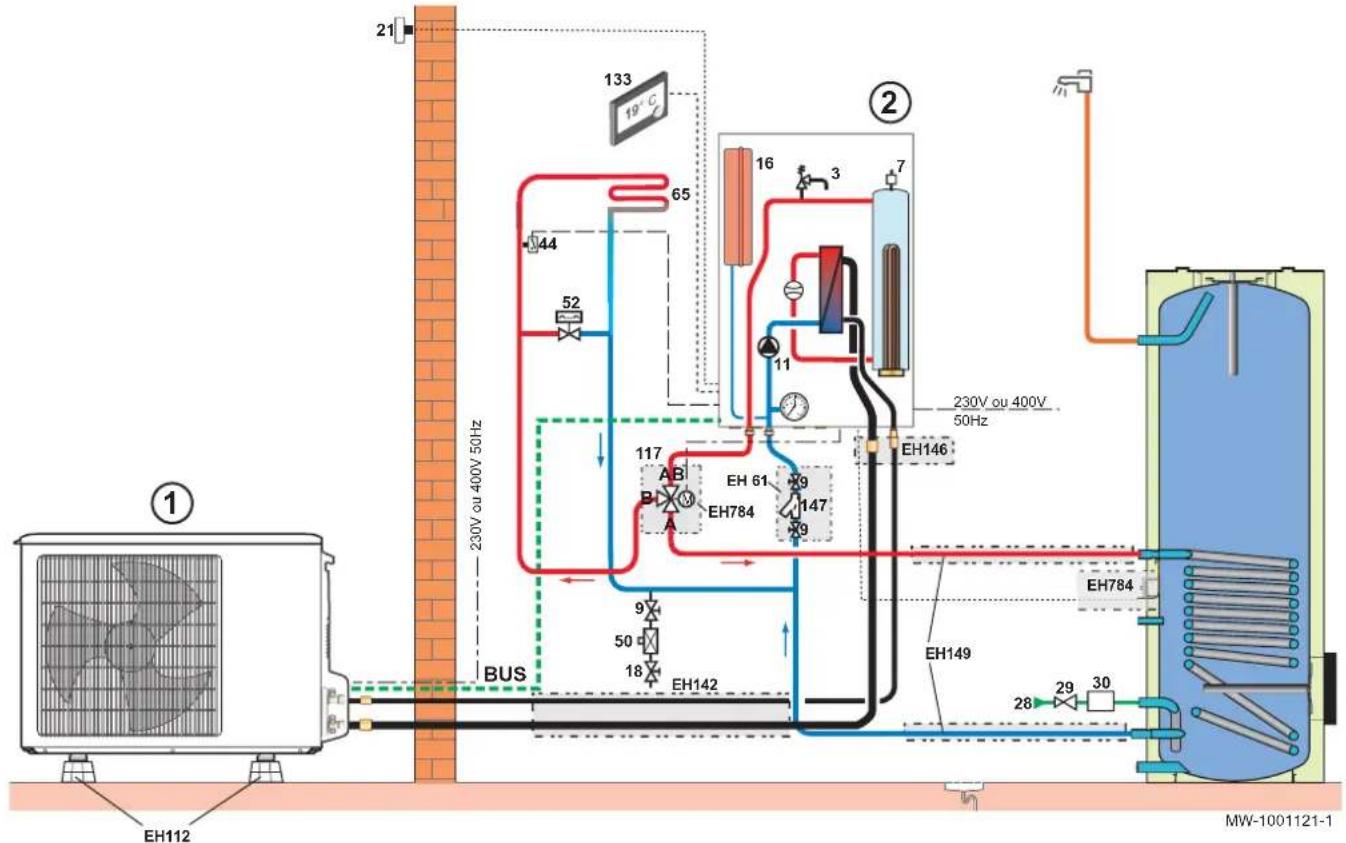

1.2 Esquema de ligações hidráulicas

Fig.79

Tab.22

Marca-dor	Descrição Marca-dor	dor	Descrição
1	Módulo exterior 5	50	Disjuntor
2	Módulo interior 5	52	Válvula de diferencial
3	Válvula de segurança 6	65	Circuito de aquecimento com válvula misturadora, circuito de aquecimento podendo ser a baixa tem- peratura (pavimento radiante ou radiadores)
7	Purgador automático 1	117	Válvula de zona motorizada
9	Válvula de isolamento 1	133	Termóstato ambiente digital programável
11	Bomba de calor 1	147	Filtro hidráulico de 400 μm (obrigatório)
16	Vaso de expansão E	EH61	Filtro hidráulico de 400 μm + válvula de isolamento
18	Enchimento do circuito aquecimento (França: com desconector em conformidade com a regulamenta- ção)	EH112	Base de instalação no pavimento
21	Sonda da temperatura exterior E	EH142	Kit de ligação à refrigeração 1/2" - 1/4" - compri- mento de 10 m
28	Entrada de água fria sanitária E	EH146	Encaixe do adaptador 1/2" - 1/4" a 5/8" - 3/8"
29	Redutor de pressão E	EH149	Kit de ligação hidráulica para a bomba de calor e o acumulador de água quente sanitária
30	Unidade de segurança calibrada a 7 bar E	EH784	Válvula de inversão e sonda de água quente sanitá- ria
44	Termóstato de segurança a 65 °C

1.3 Identificar a placa eletrónica usada

Dependendo da placa eletrónica usada, existem duas maneiras de instalar este kit.

1. Aceda à placa eletrónica para o módulo interior
2. Identificar a versão da placa eletrónica usada:

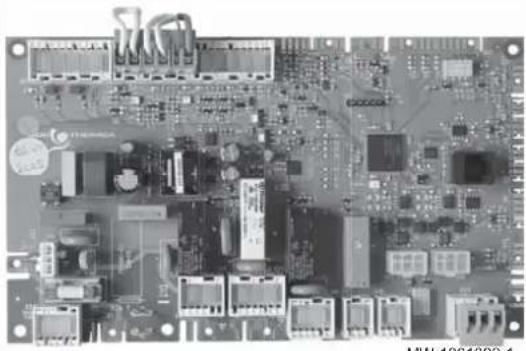

Versão Imagem da placa elétrica Ver
1		Capítulo 1.4
2	MW-1001032-1	Capítulo 1.5

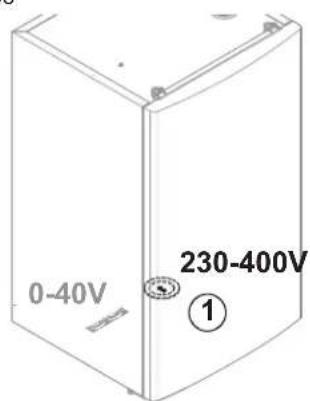

1.4 Módulo interior com placa eletrónica - versão 1

Fig.80

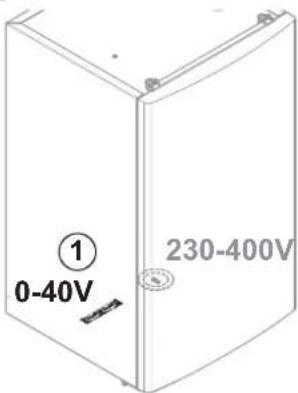

① 0-40V 230-400V

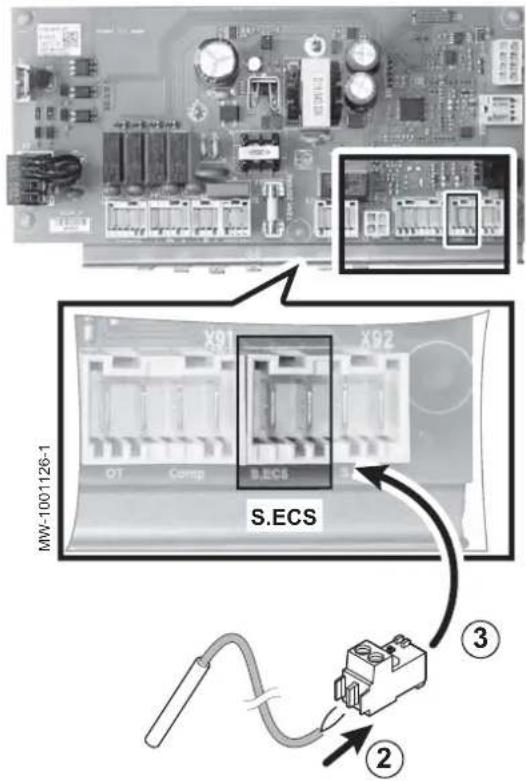

1.4.1 Ligação da sonda de água quente sanitária

1. Passe o cabo da sonda de água quente sanitária através da passagem de 0-40 V no módulo interior da bomba de calor.

Fig.81

O conetor está incluído na bolsa de documentação para este kit.

1. Ligue o conector ao terminal S.ECS na placa eletrónica.

Fig.82

0-40V 230-400V ①

MW-1001122-1

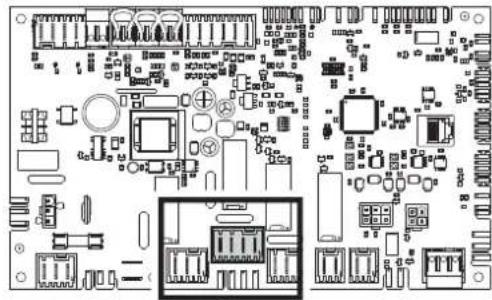

1.4.2 Ligação de uma válvula de inversão

1. Passe o cabo da válvula através da passagem de 230-400 V no módulo interior da bomba de calor.

Fig.83

L Preto: tensão de controlo
Castanho: tensão contínua
N Azul: neutro

Importante

O conetor está incluído na bolsa de documentação para este kit.

1. Ligue o conector ao terminal X4 na placa eletrónica.

1.4.3 Configurar o sistema de controlo

As informações e regulações no menu Instalador só podem ser acedidas por um profissional qualificado.

1. Regule o parâmetro P-1 para 1 no menu f.
2. Seleccione o modo de funcionamento correto para a instalação pre- mindo duas vezes a tecla 📋.

Ver

Manual de instalação da bomba de calor.

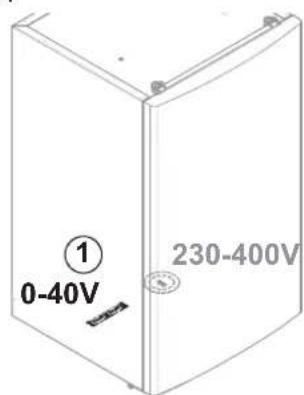

1.5 Módulo interior com placa eletrónica - versão 2

Fig.84

① 0-40V 230-400V

MW-1001125-1

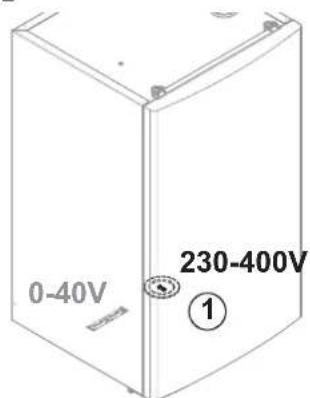

1.5.1 Ligação da sonda de água quente sanitária

1. Passe o cabo da sonda de água quente sanitária através da passagem de 0-40 V no módulo interior da bomba de calor.

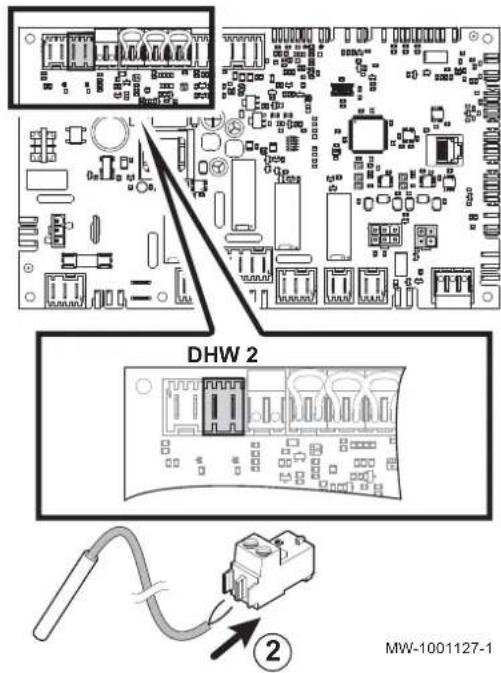

Fig.85

DHW 2 MW-1001127-1

1. Instale o conector nos fios.

Importante

O conector está instalado na placa eletrónica.

Neste caso, os conectores fornecidos na bolsa de documentação não são necessários.

Fig.86

0-40V 230-400V ①

1.5.2 Ligação de uma válvula de inversão

1. Passe o cabo da válvula através da passagem de 230-400 V no módulo interior da bomba de calor.

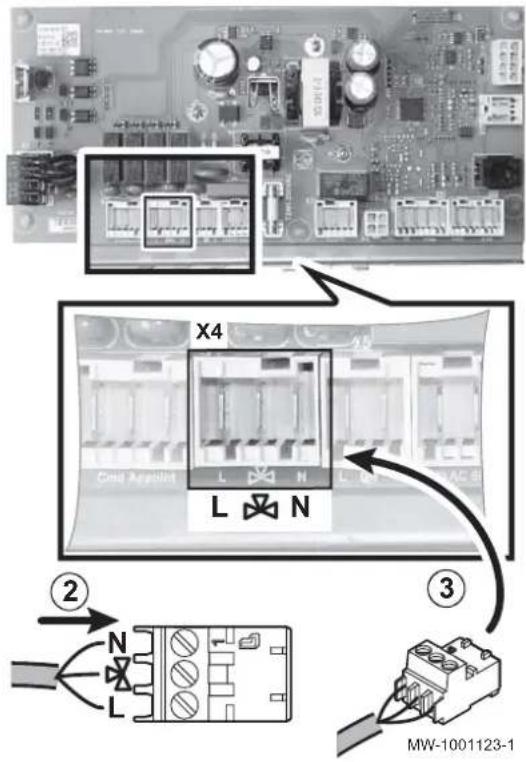

Fig.87

L1 Preto: tensão de controlo
L2 Castanho: tensão contínua
N Azul: neutro

Importante

O conector está instalado na placa eletrónica.

Neste caso, os conectores fornecidos na bolsa de documentação não são necessários.

1.5.3 Configurar o sistema de controlo

Na primeira vez em que se liga a instalação, consultar o capítulo "Utilização do assistente de instalação no painel de controlo" no Manual de Instalação da bomba de calor.

1. Seleccionar o tipo de instalação desejado:

Tab.23

Tipo de instalação N.°
1 circuito de aquecimento direto e 1 acumulador de água quente sanitária	02
1 circuito de aquecimento direto e 1 acumulador de água quente sanitária e 1 circuito de pavimento radiante com válvula misturadora	04
1 circuito de aquecimento direto do pavimento e 1 acumulador de água quente sanitária	06

Ver

Manual de instalação da bomba de calor.

1.6 Listas das peças sobresselentes

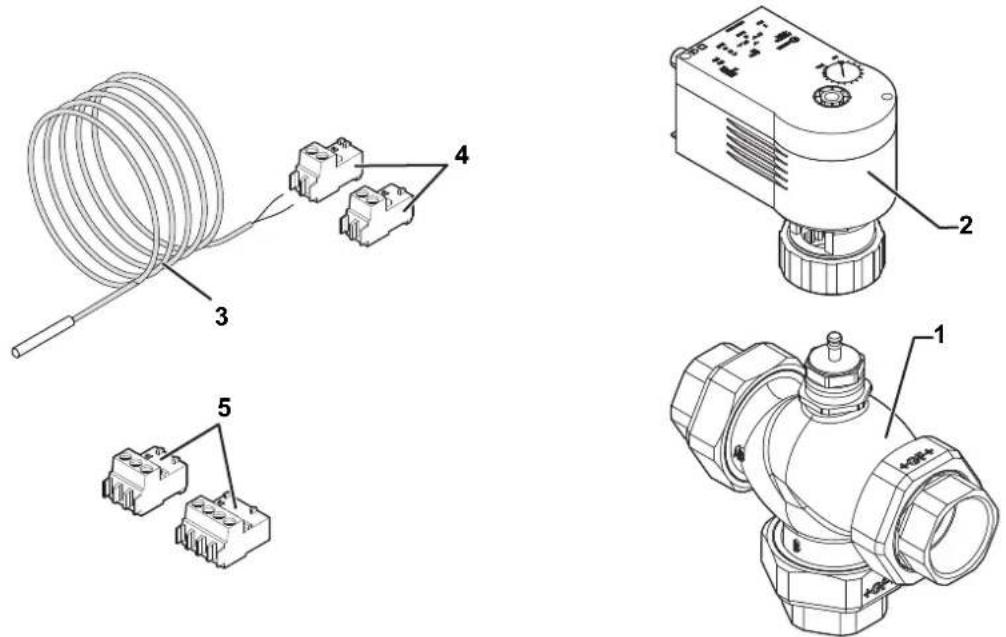

Fig.88

MW-1001128-1

Tab.24

Marcador Referência Descrição
1 300012321	Válvula de inversão
2 300012320	Motor de válvula de inversão
3 95362448	Sonda KVT60, comprimento de 5 m
4 300021727	Conector da sonda RAST 5 - X2 - para placa eletrónica, versão 1
4 300008957	Conector da sonda RAST 5 - X2 - para placa eletrónica, versão 2 – EHC
5 300021723	Conector RAST 5 – x4 – para válvula de três vias – para placa eletrónica, versão 1
5 7685026	Conector RAST 5 – x4 – para válvula de três vias – para placa eletrónica, versão 2 – EHC
