Producttype	Warmtepomp
Merk	Baxi
Model	Platinum BC iPlus V200 R32
Koelmiddel	R32
Elektrische voeding	Enkelfase 230 V / 50 Hz
Aantal verwarmingscircuits	Tot 2 circuits (direct en gemengd)
Productie van sanitair warm water	Met boiler voor sanitair warm water (optioneel)
Type regeling	Elektronisch, met buitensensor en weersafhankelijke regeling
Omschakelklep	Geïntegreerd voor reversibele werking (verwarming/koeling)
Maximale aanvoertemperatuur verwarming	Tot 60 °C (variabel afhankelijk van configuratie)
Antivriesbeveiliging	Geïntegreerd, met veiligheidsthermostaten
Veiligheidsklep	Afgesteld op 7 bar op sanitair circuit
Verplicht hydraulisch filter	400 µm op verwarmingscircuit
Regelmatig onderhoud	Reiniging van filters, jaarlijkse controle door een professional
Reserveonderdelen	Omschakelklep, motor, sensor, connectoren (referenties meegeleverd)
Gewicht binnenunit	Ongeveer 45 kg (schatting)
Afmetingen binnenunit	Ongeveer 600 x 800 x 400 mm (schatting)
Aantal pagina's handleiding	84 pagina's
Beschikbare talen	FR, DE, EN, ES, IT, NL, PL, PT

Veelgestelde vragen - Platinum BC iPlus V200 R32 Baxi

Hoe monteer ik de omschakelklep?

Volg het hydraulische aansluitschema. De klep moet op de binnenmodule worden gemonteerd, rekening houdend met de kabeldoorgang (230-400 V voor de klep, 0-40 V voor de sensor). Raadpleeg de handleiding voor de exacte aansluiting op de printplaat.

Hoe sluit ik de sensor voor sanitair warm water aan?

Leid de kabel van de sensor door de doorgang van 0-40 V van de binnenmodule. Monteer de meegeleverde connector op de draden en sluit deze aan op de klem S.ECS van de printplaat.

Hoe stel ik de regeling in?

Toegang tot het Installateurmenu is voorbehouden aan professionals. Stel de parameter P^2 1 in op 1 om de omschakelklep te activeren. Selecteer het installatietype volgens uw configuratie (direct circuit, gemengd circuit, SWW).

Welke installatietypes zijn mogelijk?

U kunt kiezen tussen: 1 direct verwarmingscircuit + SWW (type 02), 1 direct circuit + 1 gemengd circuit + SWW (type 04), of 1 direct vloerverwarmingscircuit + SWW (type 06).

Hoe identificeer ik de versie van de printplaat?

Ga naar de printplaat van de binnenmodule. De versie wordt aangegeven door het onderdeelnummer: MW-1001091-1 voor versie 1, MW-1001092-1 voor versie 2.

Welke reserveonderdelen zijn beschikbaar?

De belangrijkste onderdelen omvatten: omschakelklep (300012321), klepmotor (300012320), sensor KVT 60 (95362448), en RAST 5 connectoren specifiek voor elke kaartversie.

Hoe ontlucht ik het verwarmingscircuit?

Gebruik de automatische ontluchter (referentie 7 op het schema) op het circuit. Zorg ervoor dat de vulklep (referentie 18) na het vullen gesloten is om lekkage te voorkomen.

Waar dient de differentiële klep voor?

De differentiële klep (referentie 52) handhaaft een constante differentiële druk in het circuit, waardoor de pomp en hydraulische componenten worden beschermd.

Hoe vul ik het verwarmingscircuit?

Gebruik de vulklep (referentie 18) met een conforme onderbreker. Open de klep, vul tot de werkdruk (meestal 1,5 bar koud), en sluit vervolgens.

Waar vind ik de volledige installatiehandleiding?

De handleiding is beschikbaar in PDF-formaat op notice-facile.com. Deze bevat 84 pagina's met bedradingsschema's, regelinginstellingen en onderdelenlijsten.

GEBRUIKSAANWIJZING Platinum BC iPlus V200 R32 Baxi

1.1Monteren van de omkeerklep 33
1.2 Schema van de waterzijdige aansluitingen 34
1.3 Herkennen van de gezebruekte besturingsprint 35
1.4 Binnenmodule met besturingsprint - versie 1 35

1.4.1 Sanitair-warmwatersensor aansluten 35
1.4.2 Omkeerklep aansluiten 36
1.4.3 Instelling van het regelsysteme 37

1.5 Binnenmodule met besturingsprint - versie 2 37

1.5.1 Sanitair-warmwatersensor aansluiten 37
1.5.2 Omkeerklep aansluiten 38
1.5.3 Instelling van het regelsysteme 39

1.6 Reserveonderdelenlijsten 40

1 Omkeerklep en sensor sanitair warm water

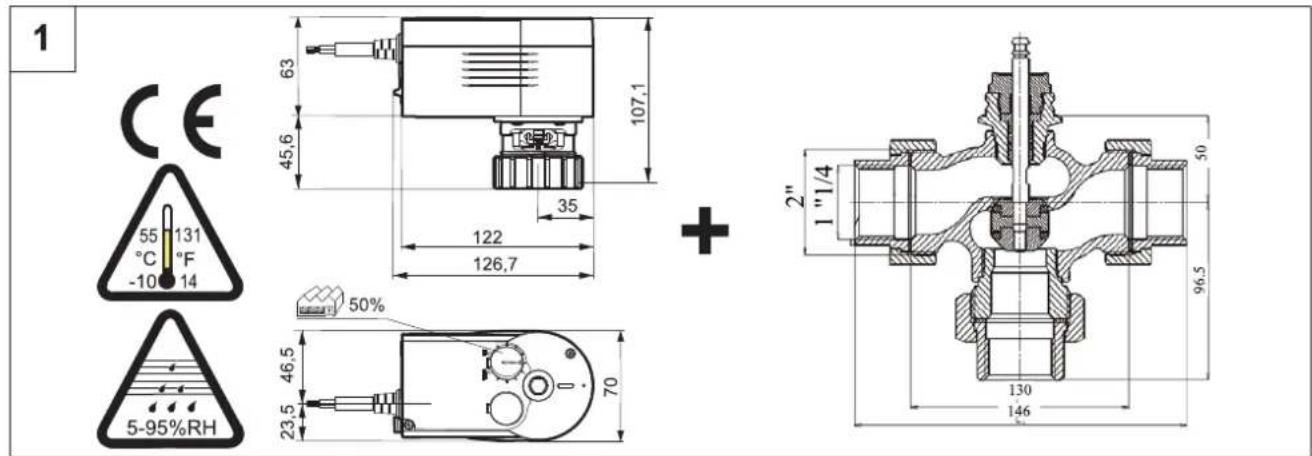

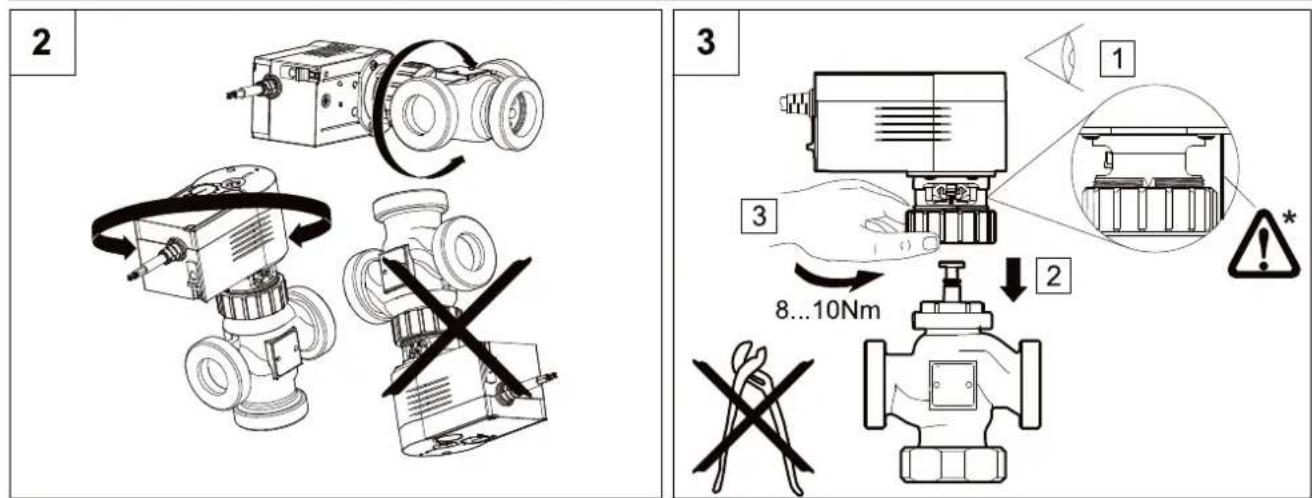

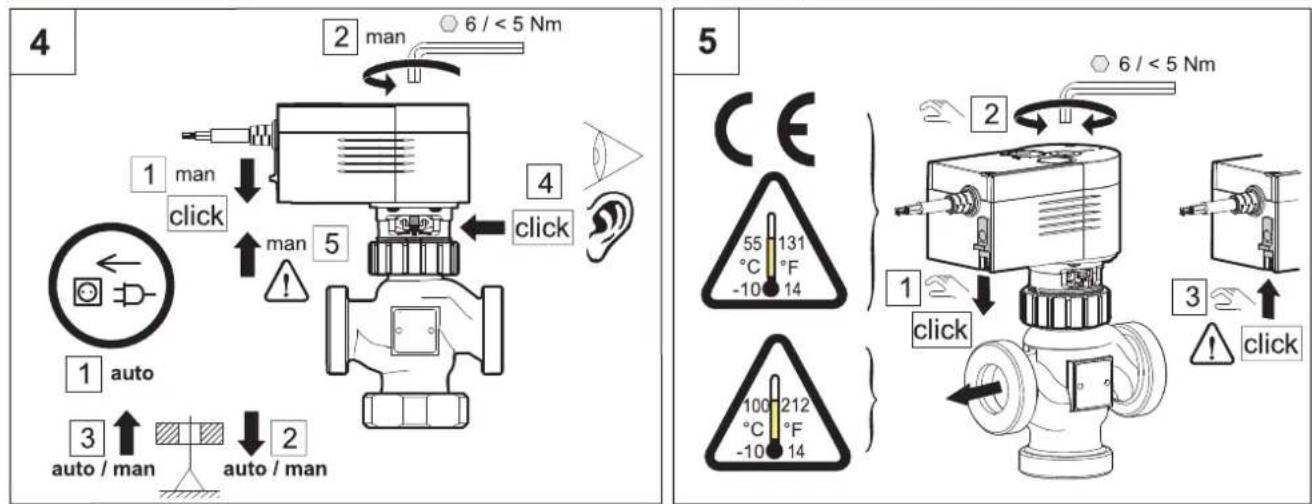

1.1 Monteren van de omkeerklep

Opg

• Nooit isoleren

Afb.34

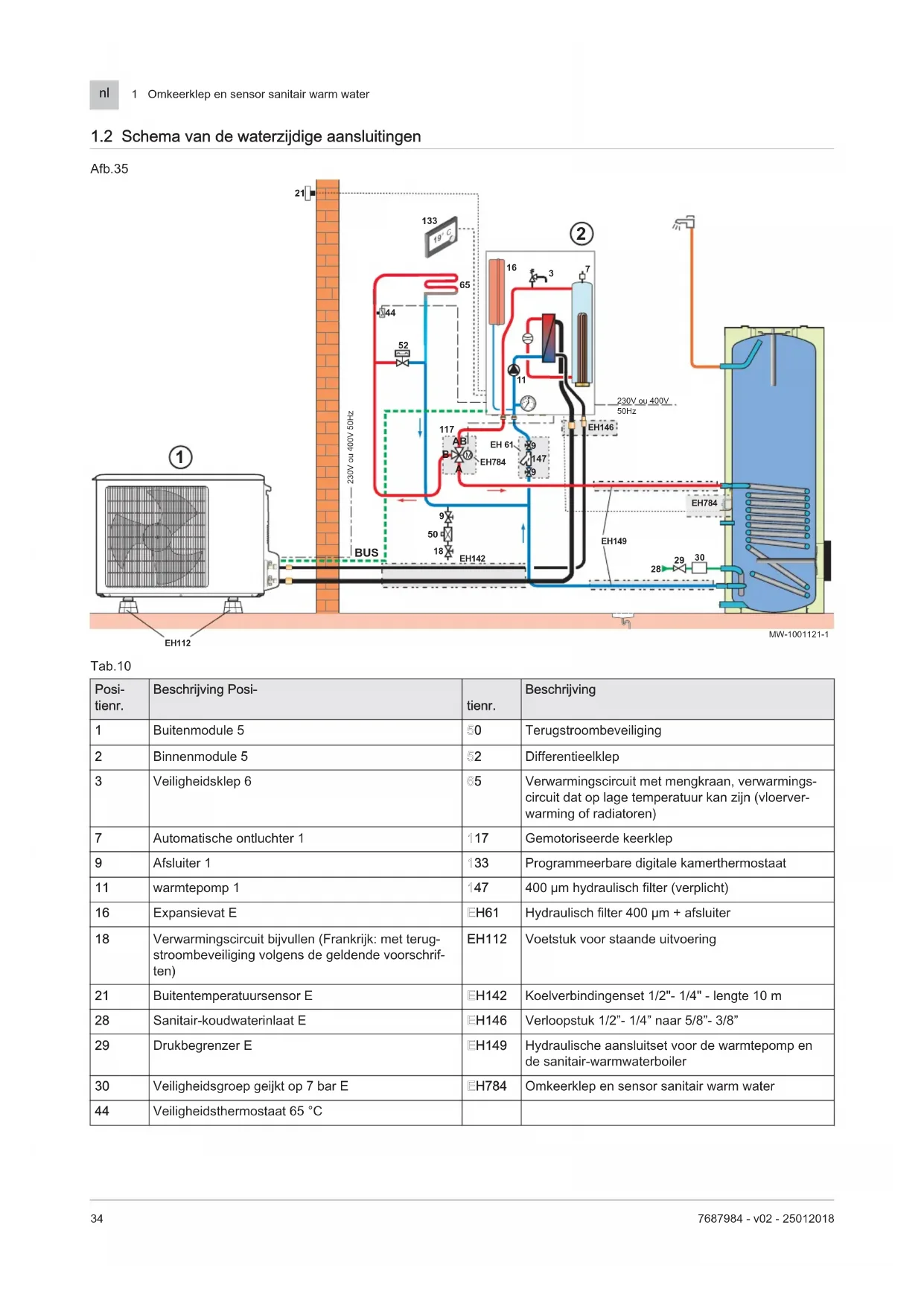

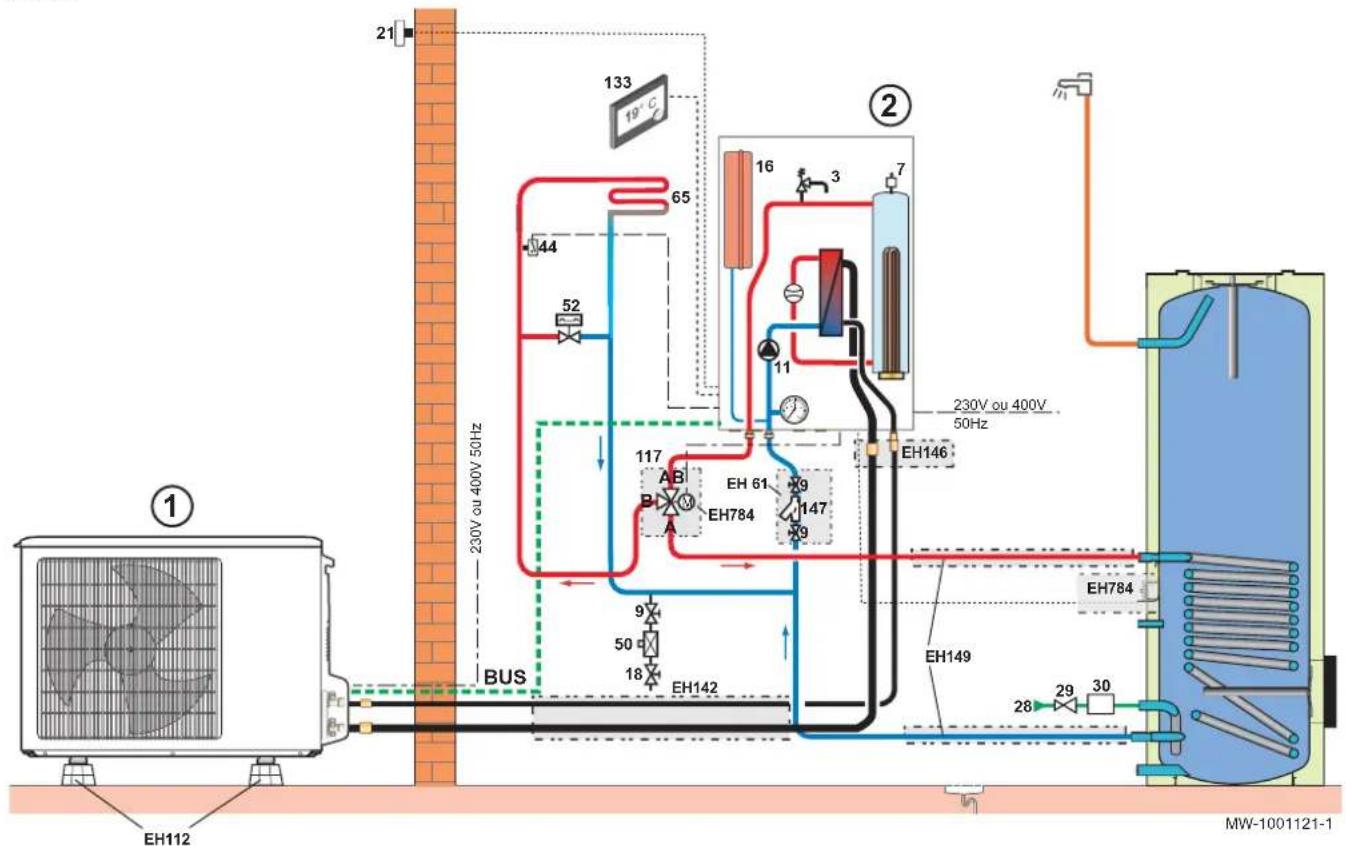

1.2 Schema van de waterzijdige aansluitingen

Afb.35

Tab.10

Posi- tienr.	Beschrijving Posi- tienr.	tienr.	Beschrijving
1	Buitenmodule 5	50	Terugstroombeveiliging
2	Binnenmodule 5	52	Differentieelklep
3	Veiligheidsklep 6	65	Verwarmingscircuit met entsprechant, verwarmings-circuit dat op lage temperatuur kan zijn (vloerver-warming of radiatoren)
7	Automatische ontluchtter 1	117	Gemotoriseerde keerklep
9	Afsluiter 1	133	Programmeerbare digitale kamerthermostat
11	warmtepomp 1	147	400 μm hydraulisch filter (verplicht)
16	Expansievat E	EH61	Hydraulisch filter 400 μm + afsluiter
18	Verwarmingscircuit bijvullen (Frankrijk: met terug-stroombeveiliging volgens de geldende voorschrif-ten)	EH112	Voetstuk voor staande uitvoering
21	Buitentemperatuursensor E	EH142	Koelverbindingenset 1/2"- 1/4" - lengte 10 m
28	Sanitair-koudwaterinlaat E	EH146	Verloopstuk 1/2"- 1/4"aar 5/8"- 3/8"
29	Drukbegrenzer E	EH149	Hydraulische aansluitset voor de warmtepomp en de sanitair-warmwaterboiler
30	Veiligheidsgroep gezijkt op 7 bar E	EH784	Omkeerklep en sensor sanitair warm water
44	Veiligheidsthermostat 65 °C

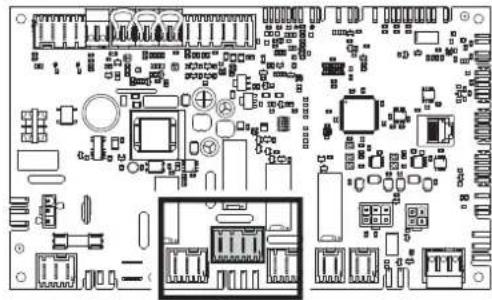

1.3 Herkennen van de gebruekte besturingsprint

Afhankelijk van de gebruike besturingsprint, zich er twee manieren om deze set te installereren.

1. Open de besturingsprint voor de binnenmodule.
2. Herkennen van de gebruekte besturingsprintversie:

Uitvoering Afbeelding van de besturingsprint Zie
1	MW-1001091-1	Hoofdstuk 1.4
2	MW-1001092-1	Hoofdstuk 1.5

1.4 Binnenmodule met besturingsprint - versie 1

1.4.1 Sanitair-warmwatersensor aansluiten

Afb.36

MW-1001125-1

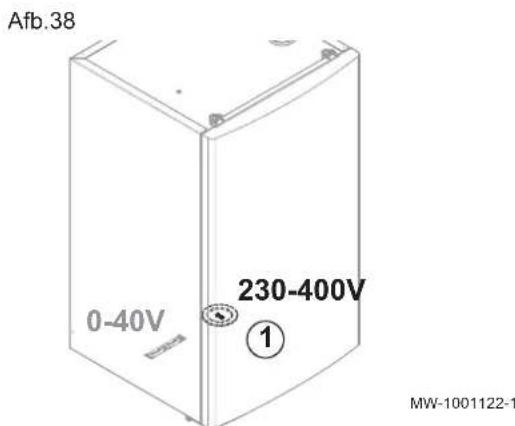

1. Leg de kabel van de sanitair-warmwatersensor via de 0-40V-geleider op de binnenmodule van de warmtepomp.

1. Monteer de connector aan de draden.
   Belangrijk De connector vindt u in de verpakking voor deze set.

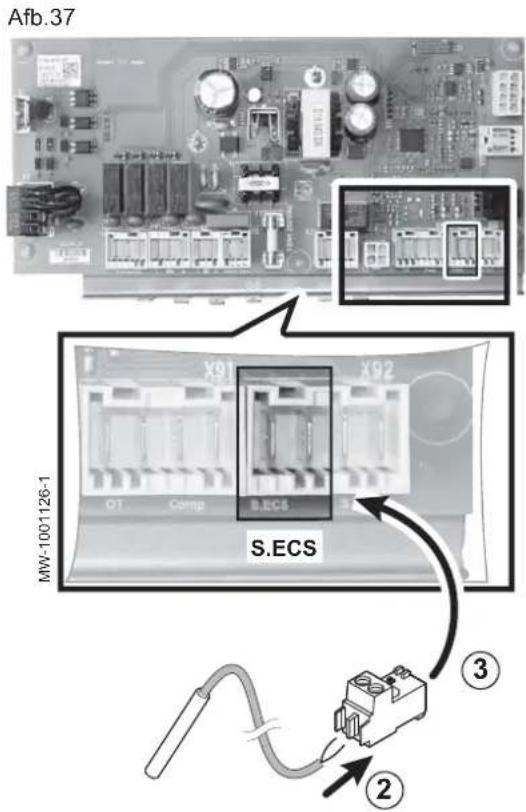

2. Sluit de connector aan op de S.ECS klem op de besturingsprint.

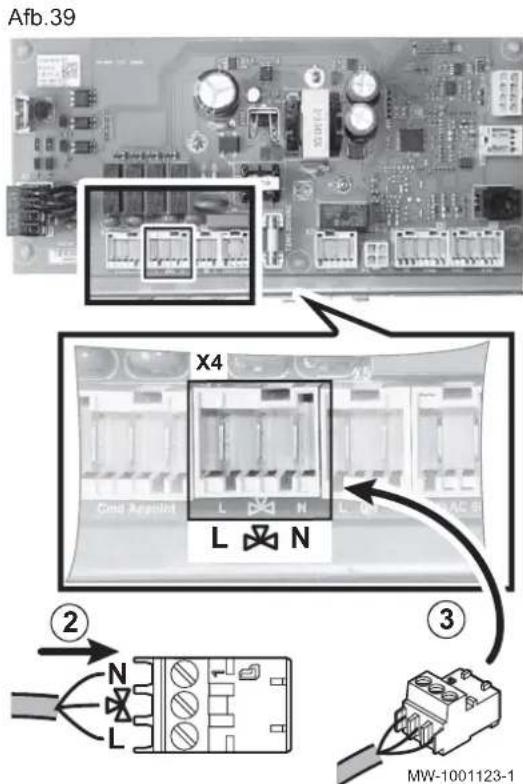

1.4.2 Omkeerklep aansluiten

1. Leg de klepkabel via de 230-400V-geleider op de binnenmodule van de warmtepomp.

1. Monteir de connector aan de draden.

L Zwart:stuurspanning
Bruin: continue spanning
N Blauw: nul

Belangrijk De connector vindt u in de verpakking voor deze set.

1. Sluit de connector aan op de X4 klem op de besturingsprint.

1.4.3 Installing van het regelsystem

De informatatie eninstallingen in het installateursmenu zijnuitsluitend toe-gankelijk voor een bevoegdevakman.

1. Stel de P-1 parameter in op 1 in het menu f
2. Selecteer de correcte bedrijfsmodus voor de installmentie door twee keer op de toets te drukken.

Zie Warmtepomp installatiehandleiding.

1.5 Binnenmodule met besturingsprint - versie 2

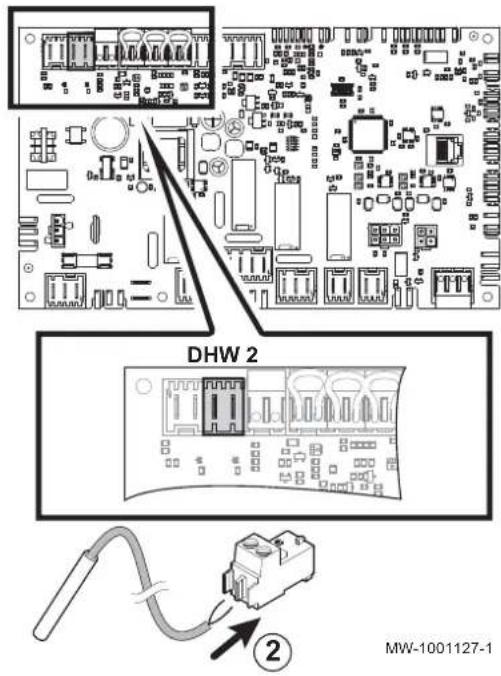

1.5.1 Sanitair-warmwatersensor aansluiten

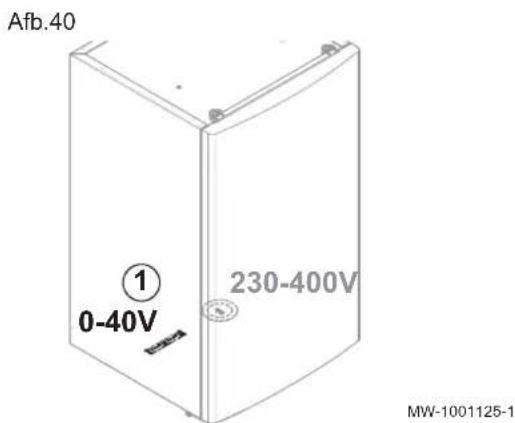

1. Leg de kabel van de sanitair-warmwatersensor via de 0-40V-geleider op de binnenmodule van de warmtepomp.

Afb.41

1. Monteer de connector aan de draden.

Belangrijk

De connector is op de besturingsprint gemonteerd. In dat geval zich de meegeleverde connectors nicht nodig.

Afb.42

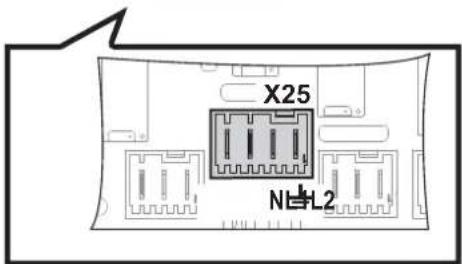

1.5.2 Omkeerklep aansluiten

1. Leg de klepkabel via de 230-400V-geleider op de binnenmodule van de warmtepomp.

Afb.43

MW-1001124-1

1. Monteer de connector aan de draden.

L1 Zwart:stuurspanning
L2 Bruin: continue spanning
N Blauw: nul

Belangrijk

De connector is op de besturingsprint gemonteerd.

In dat geval zich de meegeleverde connectors nicht nodig.

1.5.3 Installing van het regelsystem

Als de installmentie voor het eerst worden ingeschakeld, lees dan het hoofdstuk "Gebruik van de installmentiewizard op het bedieningspaneel" in de installmentiehandleiding voor de warmtepomp.

1. Selecteer het gewenste installmentiertype:

Tab.11

Type installmente Nr.
1 direct verwarmingscircuit en 1 sanitair-warmwa-terboiler	02
1 direct verwarmingscircuit en 1 sanitair-warmwa-terboiler en 1 vloerverwarmingscircuit met meng-klep	04
1 direct vloerverwarmingscircuit en 1 sanitair-warmwaterboiler	06

Zie

Warmtepmomp installatiehandleiding.

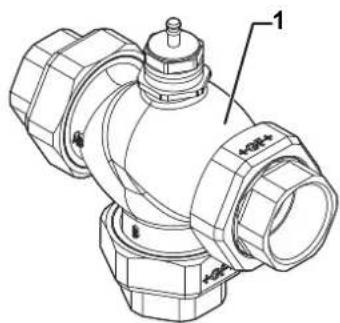

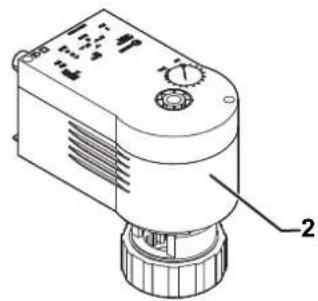

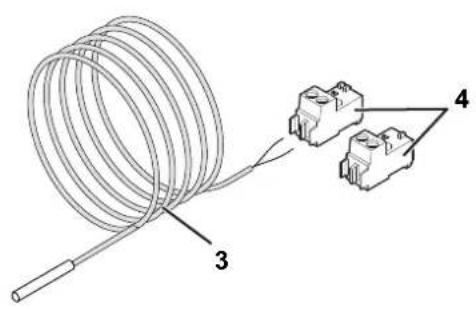

1.6 Reserveonderdelenlijsten

Afb.44

MW-1001128-1

Tab.12

Positienr. Referentie Beschrijving
1 300012321 Omkeerklep
2 300012320 Motor omkeerklep
3 95362448 KVT60-sensor, lenghte 5m
4 300021727 RAST 5 sensorconnector - X2 - voor besturingsprintversie 1
4 300008957 RAST 5 sensorconnector - X2 - voor besturingsprintversie 2 - EHC
5 300021723 RAST 5 connector - X4 - voor driewegklep - voor besturingsprintversie 1
5 7685026 RAST 5 connector - X4 - voor driewegklep - voor besturingsprint versie 2 - EHC
