Platinum BC iPlus V200 R32 - Pompa ciepła Baxi - Bezpłatna instrukcja obsługi

Rodzaj produktu	Pompa ciepła
Marka	Baxi
Model	Platinum BC iPlus V200 R32
Czynnik chłodniczy	R32
Zasilanie elektryczne	Jednofazowe 230 V / 50 Hz
Liczba obiegów grzewczych	Do 2 obiegów (bezpośredni i mieszany)
Produkcja ciepłej wody użytkowej	Z zasobnikiem ciepłej wody użytkowej (opcjonalne)
Rodzaj regulacji	Elektroniczna, z czujnikiem zewnętrznym i regulacją pogodową
Zawór odwracający	Wbudowany do pracy odwracalnej (ogrzewanie/chłodzenie)
Maksymalna temperatura zasilania ogrzewania	Do 60 °C (zmienna w zależności od konfiguracji)
Zabezpieczenie przeciwzamrożeniowe	Wbudowane, z termostatami bezpieczeństwa
Zawór bezpieczeństwa	Ustawiony na 7 bar na obiegu sanitarnym
Obowiązkowy filtr hydrauliczny	400 µm na obiegu grzewczym
Bieżąca konserwacja	Czyszczenie filtrów, coroczna kontrola przez profesjonalistę
Cięści zamienne	Zawór odwracający, silnik, czujnik, złącza (dostarczone referencje)
Waga jednostki wewnętrznej	Około 45 kg (szacunkowo)
Wymiary jednostki wewnętrznej	Około 600 x 800 x 400 mm (szacunkowo)
Liczba stron instrukcji	84 strony
Dostępne języki	FR, DE, EN, ES, IT, NL, PL, PT

Często zadawane pytania - Platinum BC iPlus V200 R32 Baxi

Jak zamontować zawór odwracający?

Postępuj zgodnie ze schematem podłączenia hydraulicznego. Zawór należy zamontować na module wewnętrznym, przestrzegając prowadzenia przewodów (230-400 V dla zaworu, 0-40 V dla czujnika). Sprawdź instrukcję dotyczącą dokładnego podłączenia do karty elektronicznej.

Jak podłączyć czujnik ciepłej wody użytkowej?

Poprowadź kabel czujnika przez przejście 0-40 V modułu wewnętrznego. Zamontuj dostarczone złącze na przewodach i podłącz je do zacisku S.ECS na karcie elektronicznej.

Jak skonfigurować regulację?

Dostęp do menu Instalatora jest zarezerwowany dla profesjonalistów. Ustaw parametr P^2 1 na 1, aby aktywować zawór odwracający. Wybierz typ instalacji zgodnie z konfiguracją (obieg bezpośredni, mieszany, CWU).

Jakie są możliwe typy instalacji?

Możesz wybrać między: 1 obieg grzewczy bezpośredni + CWU (typ 02), 1 obieg bezpośredni + 1 obieg mieszany + CWU (typ 04) lub 1 obieg podłogowy bezpośredni + CWU (typ 06).

Jak zidentyfikować wersję karty elektronicznej?

Uzyskaj dostęp do karty modułu wewnętrznego. Wersja jest oznaczona numerem części: MW-1001091-1 dla wersji 1, MW-1001092-1 dla wersji 2.

Jakie części zamienne są dostępne?

Główne części obejmują: zawór odwracający (300012321), silnik zaworu (300012320), czujnik KVT 60 (95362448) oraz złącza RAST 5 specyficzne dla każdej wersji karty.

Jak odpowietrzyć obieg grzewczy?

Użyj automatycznego odpowietrznika (oznaczenie 7 na schemacie) znajdującego się na obiegu. Upewnij się, że zawór napełniania (oznaczenie 18) jest zamknięty po napełnieniu, aby uniknąć wycieków.

Do czego służy zawór różnicowy?

Zawór różnicowy (oznaczenie 52) utrzymuje stałe ciśnienie różnicowe w obiegu, chroniąc w ten sposób pompę i elementy hydrauliczne.

Jak napełnić obieg grzewczy?

Użyj zaworu napełniania (oznaczenie 18) z odcinaczem zgodnym z przepisami. Otwórz zawór, napełniaj do ciśnienia roboczego (zazwyczaj 1,5 bar na zimno), a następnie zamknij.

Gdzie znaleźć pełną instrukcję instalacji?

Instrukcja jest dostępna w formacie PDF na stronie notice-facile.com. Zawiera 84 strony ze schematami okablowania, ustawieniami regulacji i listami części zamiennych.

INSTRUKCJA OBSŁUGI Platinum BC iPlus V200 R32 Baxi

1 Zawor przyȩczajacy i czujnik c.w.u. 63

1.1 Montaž zaworu przyȩczajacego 63
1.2 Schemat podlączenia hydraulicznego 64
1.3 Identifikacja zastosowanej plytki elektronicnej 65
1.4 Modu wewnetzny z plytka elektroniczn -wersja 1 65

1.4.1 Podlaczenie czujnika c.w.u. 65
1.4.2 Podlączenia zaworu przy.§aczajęcego 66
1.4.3 Nastawa ukladu sterowania 67

1.5 Modu wewnetrzny z plytka elektroniczn -wersja 2 67

1.5.1 Podlączenia czujnika c.w.u. 67
1.5.2 Podlączenia zaworu przyȩczajęcego 68
1.5.3 Nastawa ukladu sterowania 69

1.6 Wykaz czesi zamiennych 70

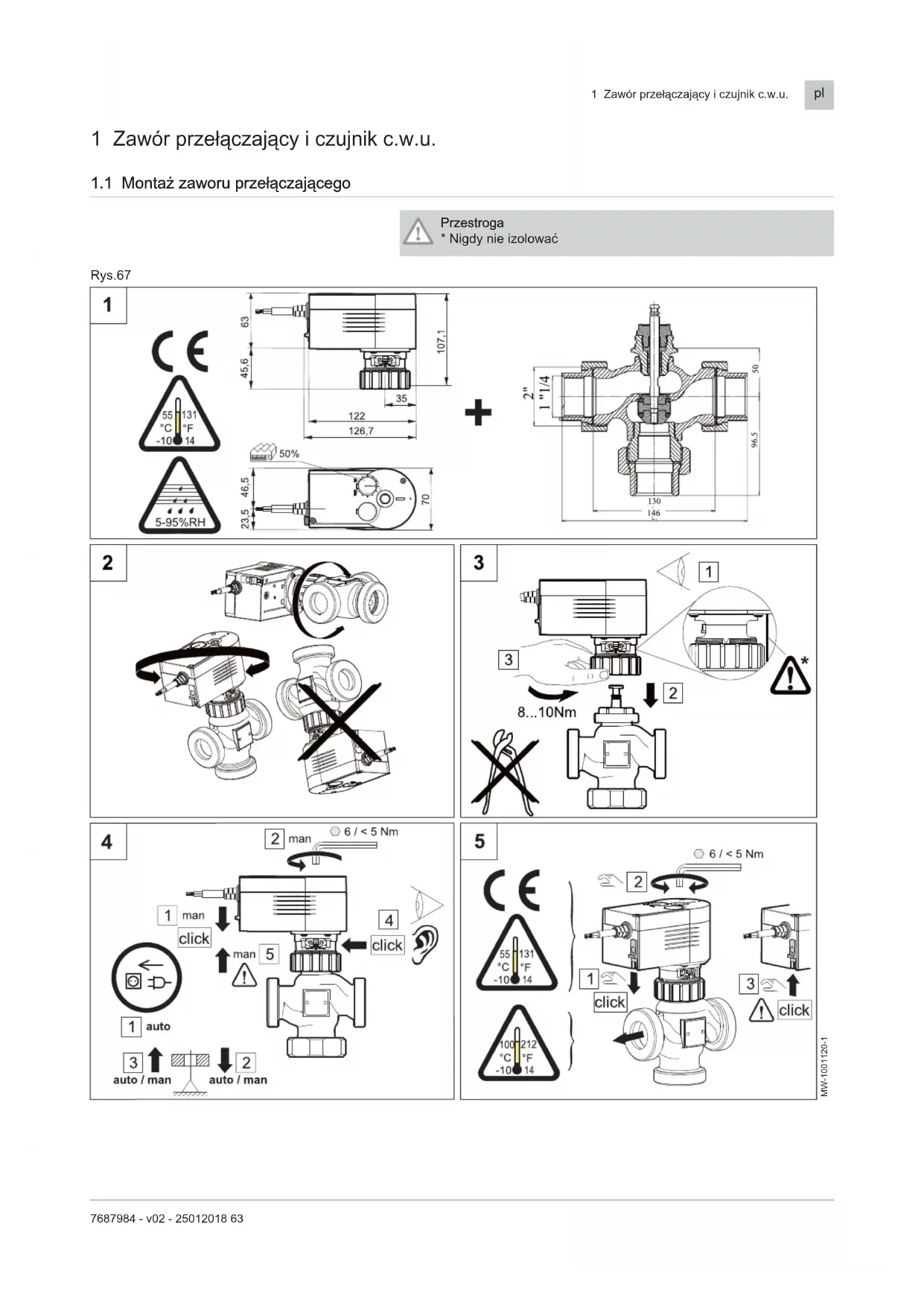

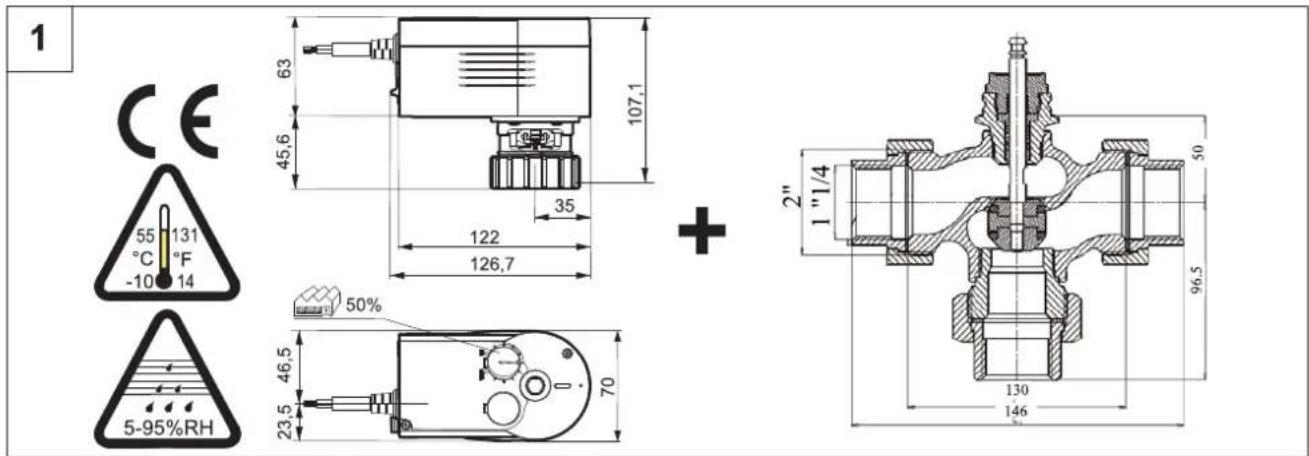

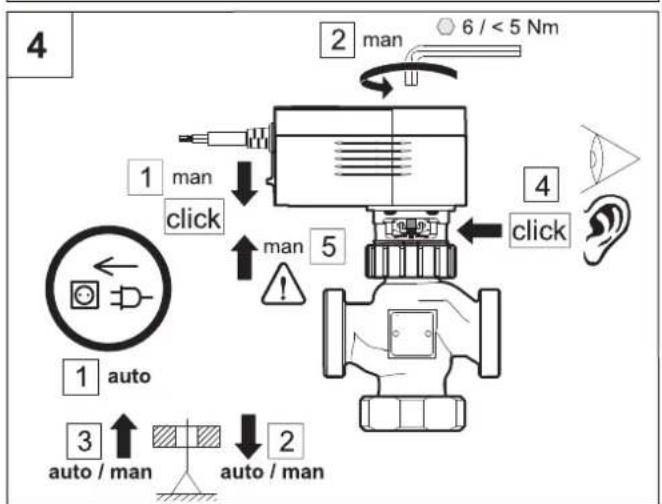

1 Zawór przyȩczajcy i czujnik c.w.u.

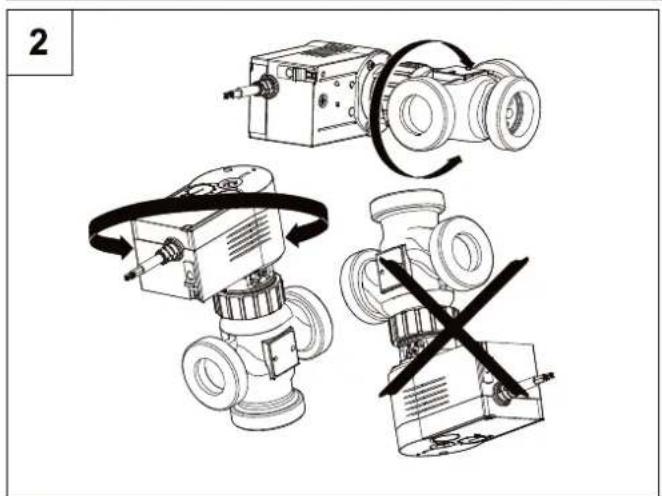

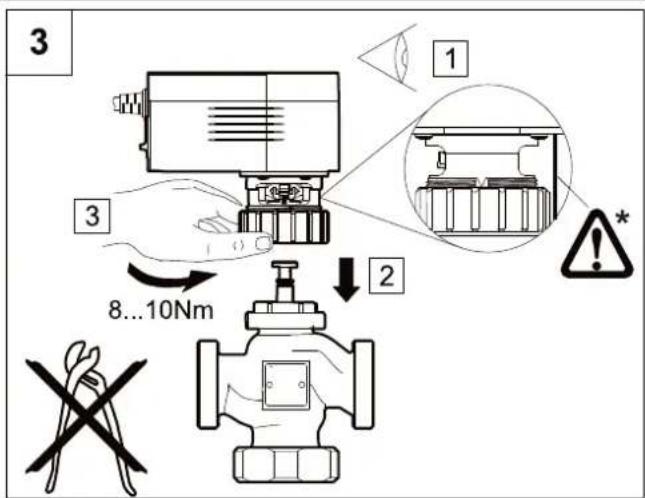

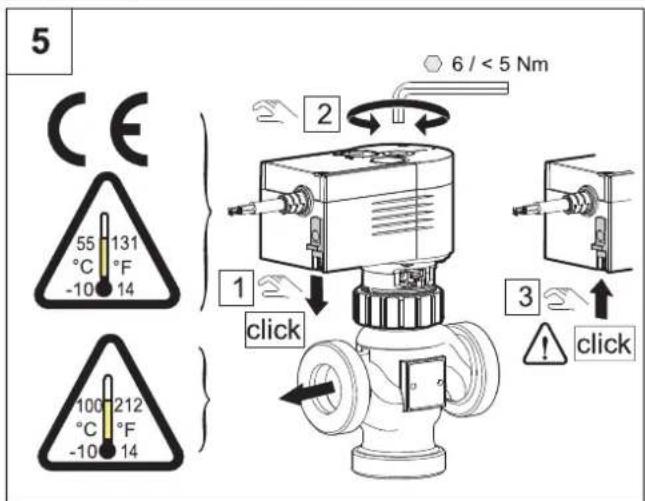

1.1 Montañ zaworu przyęczajćego

Przestroga

• Nigdy nie izolowac

Rys.67

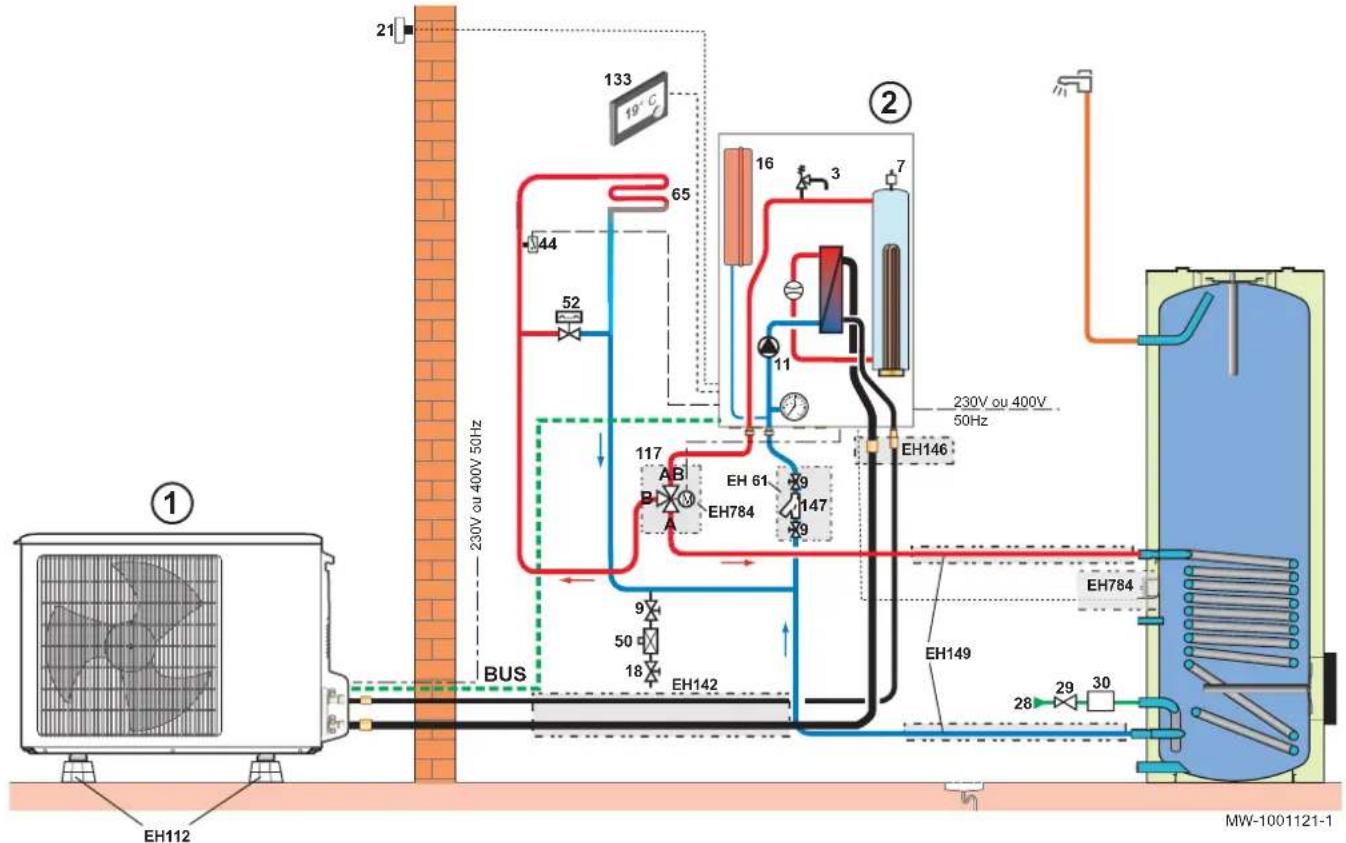

1.2 Schemat podlaczenia hydrauliczngo

Rys.68

Tab.19

Poz. Opis	Poz. Opis
1	Zespół zewnętrzny 5	S0	Zawór antyskażeniowy
2	Moduł wewnȩtrzny 5	S2	Zawór roźnicowy
3	Zawór bezpiecieństwa 6	S5	Mieszaczowy obieg c.o.MZE-Me-zyc wykorzystany ja-ko obieg niskotemperaturowy (ogrzewanie podloggwe lub grzejnikowe)
7	Odp战略布局 automatyczny 1	117	Zawór przyłączenia z silownikiem
9	Zawór odcinajćy 1	133	Programowy cyfrowy termostat polojowy
11	Pompa grzewcza 1	147	Filtr hydruliczny 400 μm (obowej)
16	Nacznie wzbiorcze E	EH61	Filtr hydruliczny 400 μm + zawór odcinajćy
18	Napelnienie obiegu c.o. (Francja: z zaworem antyskażeniewymazole'Neill od obłowacja)—przej"—sów)	EH112	Podstawa do ustawenia na podłodze
21	Czujnik zewnȩtrzny E	EH142	Zestaw przyȩwodów chłodniczych 1/2"- 1/4"- ddu-gość 10 m
28	Wlot wody zimnej uzytkowej E	EH146	Zȩczka adaptacja na 1/2"- 1/4" na 5/8"- 3/8"
29	Reduktor ciasnienia E	EH149	Zestaw hydrulicznej armatury połoczeniowej dla pompy ciepla i podgrzewacja c.w.u.
30	Grupa bezpiecieństwa skalibrowana na 7 bar E	EH784	Zawór przyłączenia zIWc.—czujnik c.w.u.
44	Termostat zabeepiecz)—czy 65°C

1.3 Identyfikacja zastosowanej płytki elektronicznej

W zależnosci od zastosowanej płytki elektronicnej istnieja dwa spośoby zamontowania tego zestawu.

1. Uzyskać dostep do plytki elektronicnej moduł wewétrznego.
2. Identifikacja wersji zastosowanej plytki elektronicnej

Wersja Zdjecie płytki elektronicnej Patrz
1	MW-1001091-1	Rozdziel 1.4
2	MW-1001092-1	Rozdziel 1.5

1.4 Modu wewnetrzny z plytka elektroniczn - wersja 1

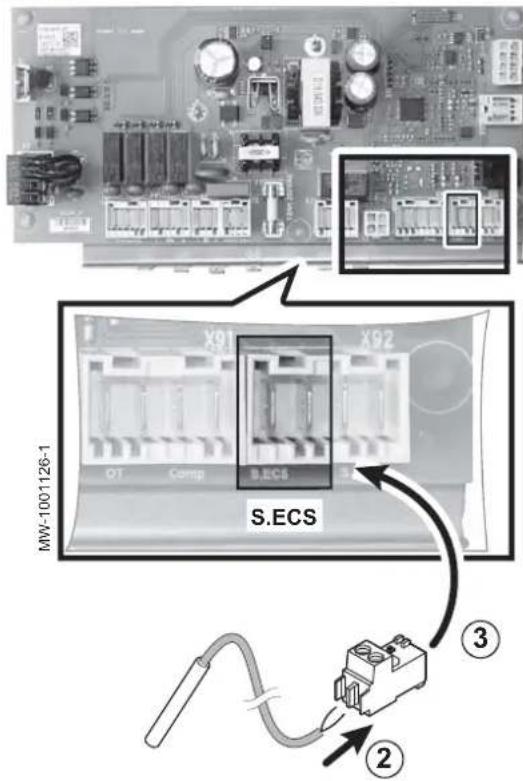

1.4.1 Podlączenia czujnika c.w.u.

Rys.69

MW-1001125-1

1. Przeprowadzic kabel czujnika c.w.u. przyez przypeust kablowy 0-40 V na module wewnetrznym pompyciepla.

Rys.70

1. Zamocowac przewody we wtyku.

Wazne

Wtyk dostarczany jest w woreczku z dokumentacja dla tego zesta-wu.

1. Podlączyc wtyk do listwy zacisków S.ECS na płyte elektronicznej.

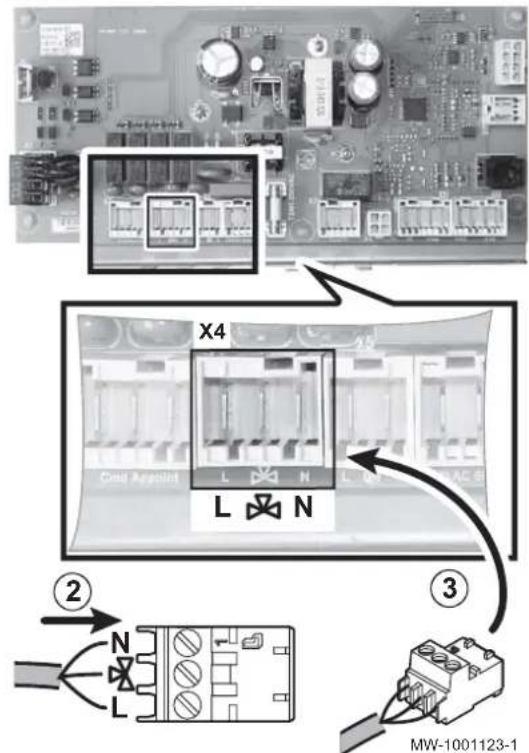

1.4.2 Podlącenie zaworu przy.§ćzajęcgo

Rys.71

MW-1001122-1

1. Poprowadzic kabel zaworu przyze przypust 230-400 V w module wewnetrzynm pompy ciepla.

Rys.72

1. Zamocowac przewody we wtyku.

L Czarny: napiecie sterowania
Brazowy:napiecie stale
N Niebieski: przewód zerowy

Wazne

Wtyk znajduje sie w woreczku z dokumentacja dla tego zestawu.

1. Podlączyc wtyk do listwy zacisków X4 na płyte elektronicznej.

1.4.3 Nastawa ukladu sterowania

Dostep do informaggi i nastaw w menu Instalator要去MICt ytlko uprawniony instalator.

1. Nastawic parametr ^2 1 na 1 w menu
2. Wybrać odpwiedni tryb przydla instalacji nacziskajc dwukrotnie przycisck

Patrz

Instrukcja instalowania pompy ciepla.

1.5 Modul wewnetrzny z plytka elektroniczn - wersja 2

Rys.73

MW-1001125-1

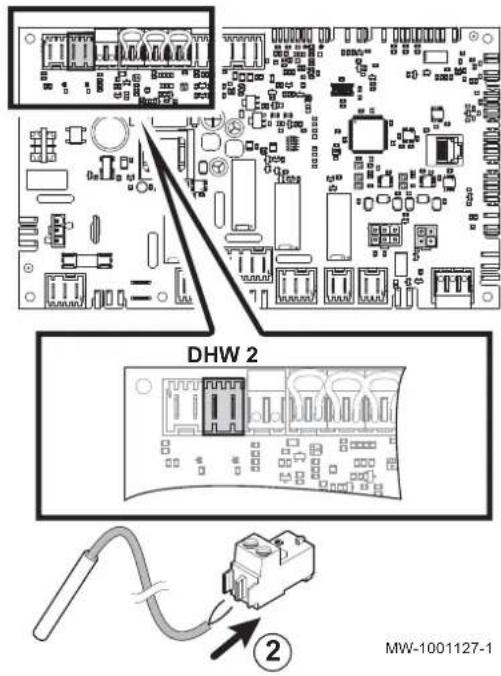

1.5.1 Podlączenia czujnika c.w.u.

1. Przeprowadzić kabel czujnika c.w.u. przyez przypeust kablowy 0-40 V na module wewétrznym pompyciepla.

Rys.74

1. Zamocowac przewody w złaczu.

Wazne

Zlacze jest zamontowane na plytce elektronicnej. W tym przypadku zastosowanie wtykow dostarczonych w woreczku z dokumentacja nie jest konieczne.

Rys.75

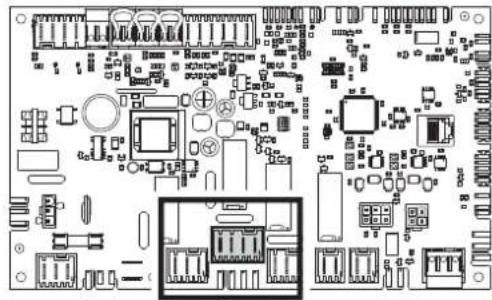

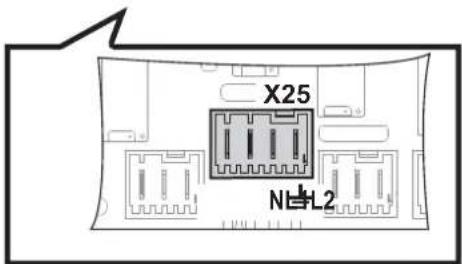

1.5.2 Podlączenia zaworu przy.§ćzajęcego

1. Poprowadzic kabel zaworu przyez przypust 230-400 V w module wewnetrznym pompy ciepla.

Rys.76

MW-1001124-1

1. Zamocowac przewody w złaczu.

L1 Czarny: napiecie sterowania
L2 Brazowy: napiecie stale
N Niebieski: przewód zerowy

Wazne

Zlacze jest zamontowane na plytce elektronicznej.

W tym przypadku zastosowanie wtyków dostarczonych w woreczku z dokumentacja nie jest konieczne.

1.5.3 Nastawa ukladu sterowania

Po pierwszym załaczeniu instalacji nalewy zapoznać sie z rozdzielem "Korzystanie z asystenta instalacji dla konsoli sterownikicy" w Instrukcji instalowania pompy ciepla.

1. Wybrać zȩdany rodzaj instalacji:

Tab.20

Rodzaj instalacji Nr
1 bezposredni obieg c.o. i 1 podgrzewacz c.w.u. 02
1 bezposredni obieg c.o. i 1 podgrzewacz c.w.u. i 1 obieg ogrzewania podłogowej z zaworem mieszajycm	04
1 bezposredni obieg ogrzewania podłogowej i 1 podgrzewacz c.w.u.	06

Patrz

Instrukcja instalowania pompy ciepla.

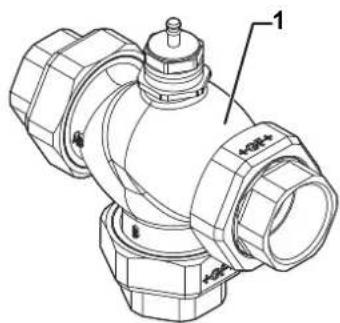

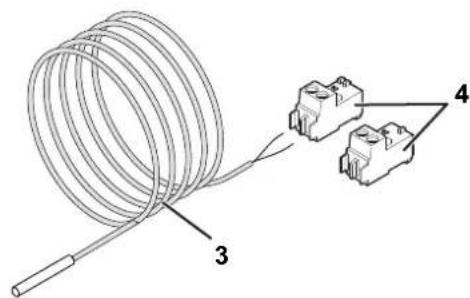

1.6 Wykaz częsci zamiennych

Rys.77

MW-1001128-1

Tab.21

Poz. Nr art.	Opis
1 30001232	Zawór przyłączenia
2 30001232	Siłownik zagoru przyłączenia zajęcego
3 95362448	Czujnik KVT60, dlągość 5m
4 30002172	Wtyk RAST 5 czujnika -	X2 - dla płytki elektroniczniej w wersji 1
4 30000895	Wtyk RAST 5 czujnika -	X2 - dla płytki elektroniczniej w wersji 2 - EHC
5 30002172	Wtyk RAST 5 - x4 - dla zagoru 3-drogowej - dla płytki elektroniczniej w wersji 1
5 7685026	Wtyk RAST 5 - x4 - dla zagoru 3-drogowej - dla płytki elektroniczniej w wersji 2 - EHC
