Tipo de produto	Termostato digital de parede para ventiloconvector
Marca	Baxi
Modelo	IQC70
Dimensões (Altura × Largura × Profundidade)	86 × 86 × 15 mm
Tensão de operação	AC 220V ±10%, 50/60 Hz
Faixa de temperatura de setpoint	17 – 30 °C
Precisão da exibição da temperatura	1 °C
Diferencial de comutação	Aprox. ±1 °C
Corrente máxima	< 1 A
Seção de cabo admissível	0,5 – 2.5 mm²
Temperatura de operação	5 – 45 °C
Umidade de operação	< 92% UR
Temperatura de armazenamento	-15 – 55 °C
Funções principais	Liga/desliga, seleção de modo (aquecimento/refrigeração), velocidade do ventilador (auto, baixa, média, alta), temporizador liga/desliga, ajuste de relógio, compensação de temperatura
Alarme	Exibe "E1" no display quando a temperatura ambiente excede o limite de operação
Classe de isolamento	Classe II (duplo isolamento)
Profundidade mínima da caixa de embutir	≥ 50 mm
Fixação	Por meio de parafusos M4 em caixa de embutir
Conteúdo da embalagem	Termostato, manual do usuário, parafusos de fixação

Perguntas frequentes - IQC70 Baxi

Como configuro a temperatura desejada?

Com o termostato ligado, pressione os botões ▲ ou ▼ para aumentar ou reduzir a temperatura de setpoint em incrementos de 1 °C.

Como mudo entre modo aquecimento e refrigeração?

Pressione o botão M repetidamente até aparecer o modo desejado: Heat (aquecimento) ou Cool (refrigeração).

O que significam as velocidades do ventilador?

Pressione o botão ♦ (ventilador) para percorrer as velocidades: Auto (automático), Low (baixa), Med (média) e High (alta).

Como configuro o temporizador de ligar (TIMER ON)?

Com o termostato desligado, pressione o botão M até piscar hh e aparecer o ícone TIMER ON. Ajuste as horas com ▲ ou ▼, depois pressione ♦ para ajustar os minutos e confirme com M.

Como configuro o temporizador de desligar (TIMER OFF)?

Com o termostato ligado, pressione M até piscar hh e aparecer o ícone TIMER OFF. Ajuste horas e minutos igual ao TIMER ON.

Como ajusto o relógio?

Pressione repetidamente M até o display mostrar a hora piscando sem ícones TIMER. Ajuste horas e minutos com ▲/▼ e confirme com M.

O que significa o código de erro E1 na tela?

O erro E1 indica que a temperatura ambiente excedeu o limite de operação do termostato (45 °C). Verifique se o equipamento não está exposto a uma fonte de calor excessiva e desligue o sistema até que esfrie.

Como realizo a compensação de temperatura?

Com o termostato desligado, mantenha pressionados ▲ e ▼ por 3 segundos. Aparecerá o valor de compensação. Use ♦ para mudar sinal (+/-) e ▲/▼ para ajustar o valor. Confirme com M.

Quais precauções devo tomar durante a instalação?

Certifique-se de que a alimentação esteja desligada. Use uma caixa de embutir com profundidade mínima de 50 mm e fixe a base com parafusos M4. Conecte os fios conforme o diagrama elétrico e evite que o dispositivo entre em contato com água ou sujeira.

Como cancelar um temporizador ativo?

Para cancelar TIMER ON, estando na tela principal, mantenha pressionado ♦ por 3 segundos. Para TIMER OFF, mantenha pressionado ✗ (botão de modo) por 3 segundos.

MANUAL DE UTILIZADOR IQC70 Baxi

Instruções de Instalação e Montagem para o

INSTALADOR

CE

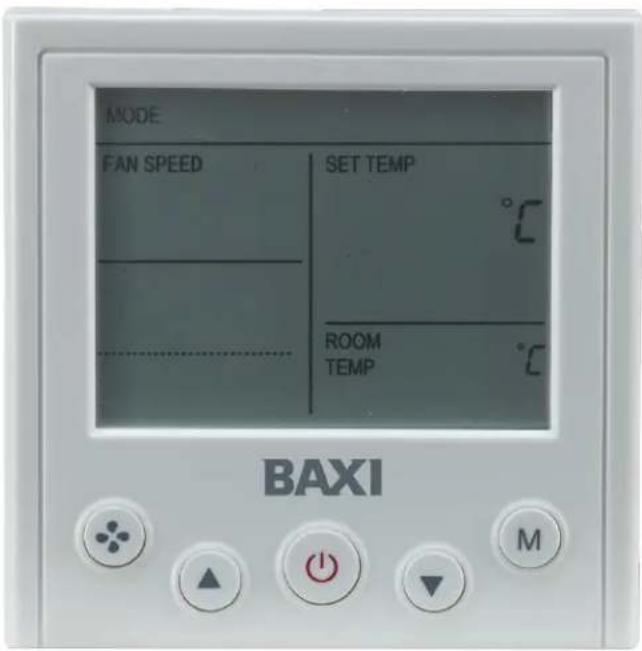

Funções chave: Botão ligar/desligar (U), botão modo de operação (M), botão velocidade do ventilador (◆, botão ajuste de temperatura ( ,▲▼

1. OPERAÇÃO

ON/OFF: Premindo o botão “山区”, a unidade e o ecrã do controlo começam a operar; premindo outra vez a unidade e o controlo apagam-se.

Modo de operação: Premindo o botão “M”, altera o modo entre Aquecimento e Arrefecimento (Heat, Cool).

Velocidade do ventilador: Premindo o botão “♣” varia a velocidade do ventilador entre Auto-Baixa-Média-Alta (Auto, Low, Med, High).

Temperatura de ajuste: Premindo “▼” reduz a temperatura de ajuste, premindo “▲” aumenta a temperatura de ajuste; a temperatura varia grau a grau.

Temporizador ligado (TIMER ON): Prima o botão “M”, e aparece “hh:mm” com “hh” a piscar (no tempo “TIMING ON” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador uma hora (premir durante 3s para continuar o ajuste); prima o botão “◆” de novo, pisca “mm” em “hh:mm”, prima “▼” ou “▲” para ajustar o temporizador de minutos (mantenha premido 3s para continuar o ajuste). Prima o botão “M” para confirmar (não pode operar o botão durante 5s se não confirmar). Prima o botão “M” antes de confirmar para entrar no ajuste TIMING OFF y volverá a la interfaz por defecto.

Temporizador desligado (TIMER OFF): Entrar no ajuste do temporizador, premindo o botão “M”, até que “hh” em “hh:mm” fique intermitente (no tempo de “timing off” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador em horas (manter premido durante 3s para continuar o ajuste); prima novamente o botão “✗”, em “hh:mm” pisca “mm”. Prima “▼” ou “▲” para colocar os minutos do temporizador desligados (mantenha premido durante 3s para continuar o ajuste) e prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Ajuste do relógio: Entre no ajuste do temporizador, prima o botão “M”, até que “hh” em “hh:mm” pisque (no tempo “TIMING ON” e “TIMING OFF ” os ícones não estão visíveis), prima “▼” ou “▲” para ajustar a hora do relógio (mantenha premido durante 3s para continuar o ajuste); prima o botão “◆” de novo: em “hh:mm” pisca “mm”. Prima “▲” ou “▲” para ajustar os minutos do relógio (mantenha premido durante 3s para continuar o ajuste), prima o botão “Mpara confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Cancelar o TIMING ON: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING ON.

Cancelar o TIMING OFF: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING OFF.

Compensação do ajuste de temperatura: Com o aparelho desligado, prima os botões “▼” e “▲” durante 3s, no ecrã de “SETTING TEMP” serão mostrados os valores de compensação de temperatura; prima o botão “ ” para alterar a compensação de temperatura. Prima “▼” ou “▲” para ajustar a compensação dos valores de temperatura (manter pressionado durante um tempo para entrar em ajustes), prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado) e voltará ao estado de desligado.

2. DADOS TÉCNICOS

Intervalo de ajuste da temperatura: 17~30 °C	Alimentação elétrica: 220V±10%, 1~; 50/60Hz
Diferencial de comutação: Aprox. ±1°C	Intensidade: < 1A
Limites de temperatura de operação: 5~45°C	Secção dos cabos de alimentação: 0.5~2.5mm ^2
Limites de humidade de operação: < 92% HR	Dimensões: 86×86×15mm (Alt.×Larg.×Profund.)
Temperaturas limite de armazenamento: -15~55°C	Exatidão temperatura ecrã: 1°C

3. ALARME

Quando o controlo de temperatura trabalhar acima da temperatura adequada, o ecrã "temperatura AMBIENTE" mostrará "E1".

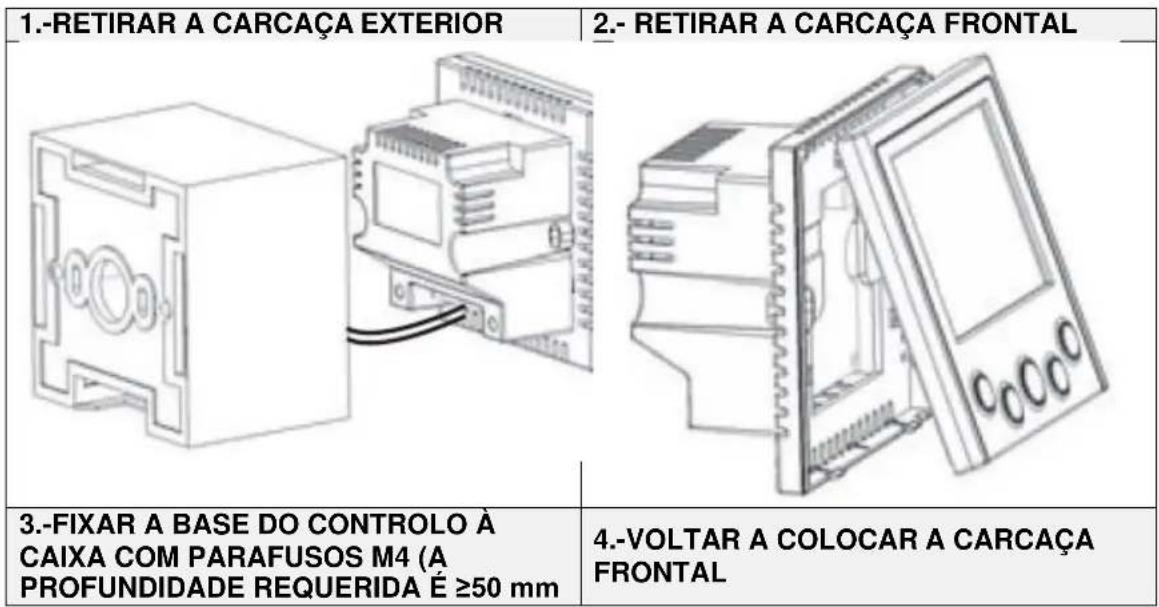

4. INSTRUÇÕES DE MONTAGEM

Assegure-se que todos os cabos são ligados de acordo com o indicado no diagrama elétrico.

Evitar que as partes elétricas do dispositivo entrem em contacto com água, humidade ou outro tipo de substâncias para evitar avarias.
