Tipo de produto	Termostato
Marca	Baxi
Modelo	IQD50
Dimensões	120 x 80 x 30 mm
Peso	150 g
Alimentação	2 pilhas AAA ou 24 V CA
Controlo de temperatura	Sim, faixa de 5°C a 35°C
Programação horária	Programação semanal
Ecrã	LCD retroiluminado
Conectividade	Sem fios (RF)
Funções principais	Controlo de aquecimento, programação, modo de poupança
Manutenção	Limpar com pano seco, não usar produtos abrasivos
Segurança	Desconectar antes de limpar, não expor à humidade
Reparabilidade	Consultar o serviço técnico autorizado Baxi
Peças de reposição	Pilhas, suporte de parede
Informação geral	Termostato ambiente digital programável

Perguntas frequentes - IQD50 Baxi

Como instalar o termostato Baxi IQD50?

Para instalar o termostato IQD50, fixe a base na parede com os parafusos incluídos, insira as pilhas e conecte os cabos à caldeira de acordo com o esquema do manual.

Como programar a temperatura?

Pressione o botão de programação e use as teclas +/- para ajustar a temperatura desejada para cada faixa horária. Guarde as alterações pressionando OK.

Como conectar o termostato à caldeira?

Conecte os terminais COM e NO do termostato aos bornes correspondentes da caldeira. Certifique-se de que a caldeira esteja desligada durante a instalação.

O que significam os símbolos no ecrã?

O símbolo de chama indica que o aquecimento está ativo. O relógio mostra o modo de programação. O termómetro indica a temperatura atual.

Como restabelecer o termostato para valores de fábrica?

Para restabelecer, mantenha pressionados os botões OK e ESC simultaneamente durante 5 segundos até que o ecrã pisque.

Que tipo de pilhas utiliza?

O termostato utiliza 2 pilhas AAA de 1.5V. Recomenda-se usar pilhas alcalinas para maior duração.

Como mudar as pilhas?

Deslize a tampa inferior do termostato, retire as pilhas gastas e insira as novas respeitando a polaridade indicada.

O termostato é compatível com a minha caldeira Baxi?

O IQD50 é compatível com a maioria das caldeiras Baxi que possuam entrada para termostato ambiente. Consulte o manual da sua caldeira para verificar.

Como ajustar a hora e a data?

Entre no menu de configuração pressionando o botão MENU, selecione 'Hora/Data' e use as teclas +/- para ajustar. Confirme com OK.

O que fazer se o termostato não ligar?

Verifique se as pilhas estão corretamente inseridas e não estão gastas. Se o problema persistir, verifique o fusível da caldeira ou contacte o serviço técnico.

MANUAL DE UTILIZADOR IQD50 Baxi

Instruções de Instalação e Montagem para o

INSTALADOR

CE

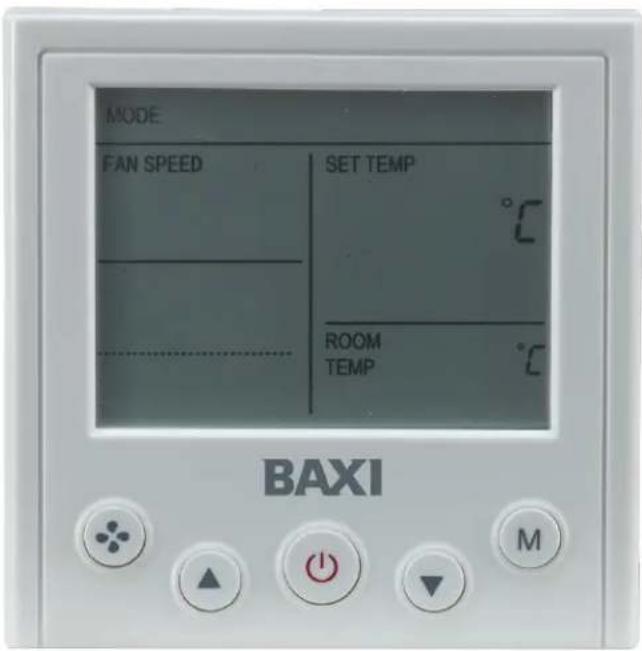

Funções chave: Botão ligar/desligar (U), botão modo de operação (M), botão velocidade do ventilador (◆, botão ajuste de temperatura ( ,▲▼

1. OPERAÇÃO

ON/OFF: Premindo o botão “山区”, a unidade e o ecrã do controlo começam a operar; premindo outra vez a unidade e o controlo apagam-se.

Modo de operação: Premindo o botão “M”, altera o modo entre Aquecimento e Arrefecimento (Heat, Cool).

Velocidade do ventilador: Premindo o botão “♣” varia a velocidade do ventilador entre Auto-Baixa-Média-Alta (Auto, Low, Med, High).

Temperatura de ajuste: Premindo “▼” reduz a temperatura de ajuste, premindo “▲” aumenta a temperatura de ajuste; a temperatura varia grau a grau.

Temporizador ligado (TIMER ON): Prima o botão “M”, e aparece “hh:mm” com “hh” a piscar (no tempo “TIMING ON” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador uma hora (premir durante 3s para continuar o ajuste); prima o botão “◆” de novo, pisca “mm” em “hh:mm”, prima “▼” ou “▲” para ajustar o temporizador de minutos (mantenha premido 3s para continuar o ajuste). Prima o botão “M” para confirmar (não pode operar o botão durante 5s se não confirmar). Prima o botão “M” antes de confirmar para entrar no ajuste TIMING OFF y volverá a la interfaz por defecto.

Temporizador desligado (TIMER OFF): Entrar no ajuste do temporizador, premindo o botão “M”, até que “hh” em “hh:mm” fique intermitente (no tempo de “timing off” o ícone é mostrado). Prima “▼” ou “▲” para ajustar o temporizador em horas (manter premido durante 3s para continuar o ajuste); prima novamente o botão “✗”, em “hh:mm” pisca “mm”. Prima “▼” ou “▲” para colocar os minutos do temporizador desligados (mantenha premido durante 3s para continuar o ajuste) e prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Ajuste do relógio: Entre no ajuste do temporizador, prima o botão “M”, até que “hh” em “hh:mm” pisque (no tempo “TIMING ON” e “TIMING OFF ” os ícones não estão visíveis), prima “▼” ou “▲” para ajustar a hora do relógio (mantenha premido durante 3s para continuar o ajuste); prima o botão “◆” de novo: em “hh:mm” pisca “mm”. Prima “▲” ou “▲” para ajustar os minutos do relógio (mantenha premido durante 3s para continuar o ajuste), prima o botão “Mpara confirmar (se não operar durante 5s será autoconfirmado, prima o botão “M” antes de confirmar e entrará no ajuste do relógio) e voltará ao ecrã inicial.

Cancelar o TIMING ON: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING ON.

Cancelar o TIMING OFF: ajustar o temporizador a "00:00" ou com o ecrã mostrado por defeito premir o botão "durante 3s para cancelar o TIMING OFF.

Compensação do ajuste de temperatura: Com o aparelho desligado, prima os botões “▼” e “▲” durante 3s, no ecrã de “SETTING TEMP” serão mostrados os valores de compensação de temperatura; prima o botão “ ” para alterar a compensação de temperatura. Prima “▼” ou “▲” para ajustar a compensação dos valores de temperatura (manter pressionado durante um tempo para entrar em ajustes), prima o botão “M” para confirmar (se não operar durante 5s será autoconfirmado) e voltará ao estado de desligado.

2. DADOS TÉCNICOS

Intervalo de ajuste da temperatura: 17~30 °C	Alimentação elétrica: 220V±10%, 1~; 50/60Hz
Diferencial de comutação: Aprox. ±1°C	Intensidade: < 1A
Limites de temperatura de operação: 5~45°C	Secção dos cabos de alimentação: 0.5~2.5mm ^2
Limites de humidade de operação: < 92% HR	Dimensões: 86×86×15mm (Alt.×Larg.×Profund.)
Temperaturas limite de armazenamento: -15~55°C	Exatidão temperatura ecrã: 1°C

3. ALARME

Quando o controlo de temperatura trabalhar acima da temperatura adequada, o ecrã "temperatura AMBIENTE" mostrará "E1".

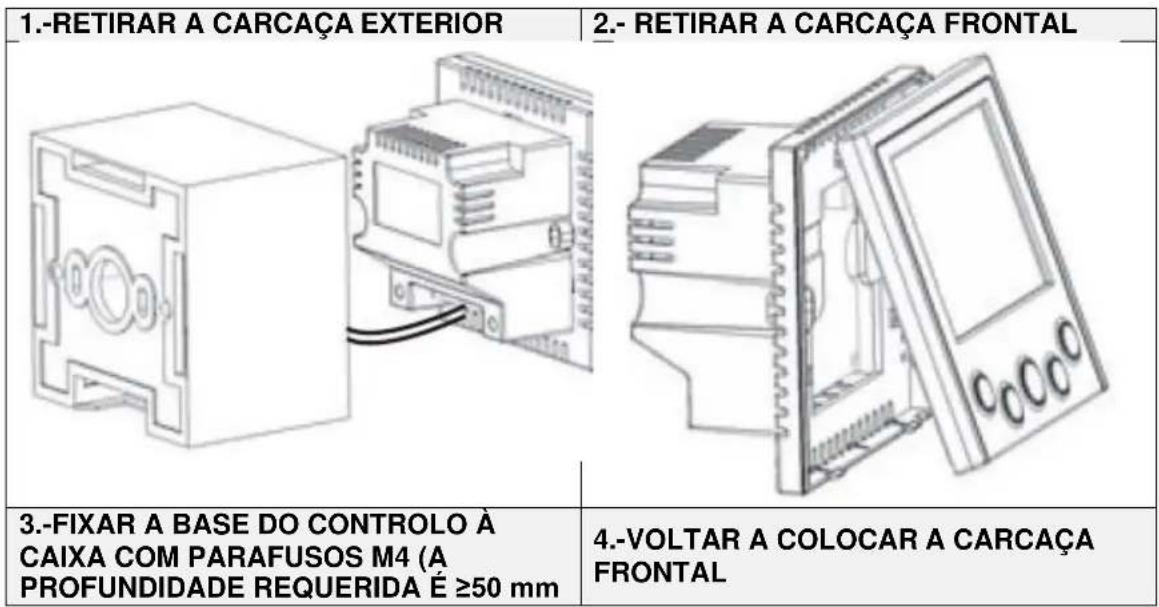

4. INSTRUÇÕES DE MONTAGEM

Assegure-se que todos os cabos são ligados de acordo com o indicado no diagrama elétrico.

Evitar que as partes elétricas do dispositivo entrem em contacto com água, humidade ou outro tipo de substâncias para evitar avarias.
