CS 40036 Bp - Serra Kärcher - Manual de utilização gratuito

Tipo de produto	Motosserra sem fio
Marca	Kärcher
Modelo	CS 40036 Bp
Tensão nominal	36 V
Velocidade em vazio da corrente	23 m/s
Comprimento da barra de guia	400 mm
Comprimento de corte	340 mm
Passo da corrente	3/8"
Capacidade do reservatório de óleo da corrente	160 ml
Peso (sem bateria)	5,0 kg
Dimensões (C × L × A)	904 × 217 × 261 mm
Nível de pressão sonora (LpA)	92,9 dB(A)
Nível de potência sonora (LwA)	103,9 dB(A)
Valor de vibração (empunhadura frontal)	3,0 m/s²
Valor de vibração (empunhadura traseira)	3,4 m/s²
Alimentação	Bateria de íon de lítio 36 V (Battery Power+ Kärcher)
Dispositivos de segurança	Freio de corrente, batente de garra, trava de corrente, corrente antirrebote
Equipamento de proteção necessário	Capacete, proteção auditiva, viseira, luvas anticorte, protetor de pernas, calçados de segurança
Manutenção de rotina	Limpeza regular, verificação e ajuste da tensão da corrente, verificação do freio de corrente, afiação ou substituição da corrente
Peças de reposição	Utilizar exclusivamente acessórios e peças originais Kärcher
Garantia	Conforme condições do país (ver fatura)

Perguntas frequentes - CS 40036 Bp Kärcher

Como ligar a motosserra Kärcher CS 40036 Bp?

Certifique-se de que a bateria está carregada e inserida. Solte o freio de corrente puxando o protetor de mão em direção à alça. Pressione o botão de desbloqueio do interruptor principal e, em seguida, pressione o interruptor principal. O aparelho liga.

Como verificar e ajustar a tensão da corrente?

Antes de cada uso, remova a bateria e use luvas. Solte as porcas da tampa. Gire o parafuso de ajuste até que a corrente esteja a aproximadamente 6,5 mm da barra. Aperte as porcas.

Que tipo de óleo usar para a corrente?

Use um óleo de corrente biodegradável recomendado pelo fabricante. Encha o reservatório de óleo (capacidade 160 ml) antes de cada uso.

Como carregar a bateria Kärcher 36 V?

Utilize exclusivamente o carregador rápido Kärcher Battery Power+ 36V. Conecte o carregador a uma tomada elétrica, insira a bateria. O LED indica o nível de carga. Não deixe a bateria carregando por mais de 24 horas.

Quais são as instruções de segurança essenciais?

Use sempre capacete, proteção auditiva, luvas anticorte, protetor de pernas e calçados de segurança. Segure a serra com as duas mãos, nunca acima dos ombros. Mantenha pessoas e animais a mais de 15 m. Não trabalhe em uma escada.

Como limpar e manter a motosserra?

Remova a bateria. Limpe a corrente com uma escova, limpe o corpo com um pano seco. Verifique o freio de corrente após cada limpeza. Afie a corrente se necessário e substitua-a se estiver desgastada.

Como transportar a motosserra com segurança?

Remova a bateria. Aperte o freio de corrente. Instale a proteção da corrente. Carregue-a pela alça frontal, barra de guia virada para trás. Para longas distâncias, esvazie o reservatório de óleo.

Como armazenar a motosserra por um longo período?

Remova a bateria, aperte o freio de corrente, instale a proteção da corrente. Esvazie o óleo da corrente. Lubrifique a corrente para evitar ferrugem. Armazene em local seco e arejado, ao abrigo de substâncias corrosivas.

O que fazer se a motosserra não ligar?

Verifique se a bateria está carregada e corretamente inserida. Se a bateria estiver com defeito, substitua-a. Em caso de superaquecimento, deixe esfriar. Consulte a tabela de solução de problemas no manual.

Qual é a garantia da motosserra Kärcher CS 40036 Bp?

A garantia cobre defeitos de material e fabricação de acordo com as condições vigentes no seu país. Entre em contato com seu distribuidor ou centro de serviço autorizado com a nota fiscal de compra.

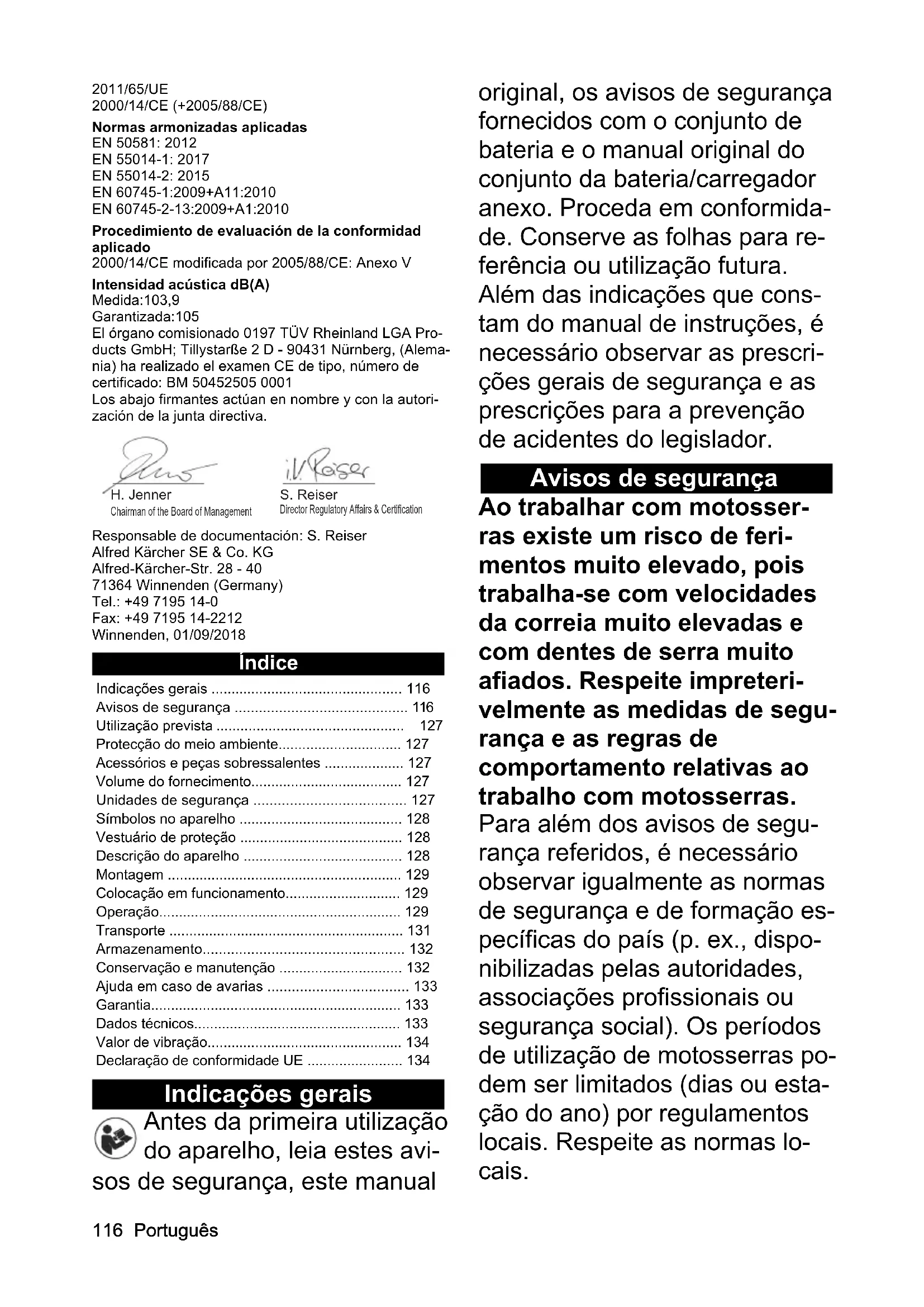

MANUAL DE UTILIZADOR CS 40036 Bp Kärcher

Utilização prevista 127

Proteção do meio ambiente 127

Acessórios e peças sobressalentes 127

Volume do fornecimento 127

Unidades de segurança 127

Símbolos no aparelho 128

Vestuário de proteção 128

Descrição do aparelho 128

Montagem 129

Colocação em funcionamento 129

Operação 129

Transporte 131

Armazenamento 132

Conservação e manutenção 132

Ajuda em caso de avarias 133

Garantia. 133

Dados técnicos. 133

Valor de vibração 134

Declaração de conformidade UE 134

Indicações gerais

Antes da primeira utilização

original, os avisos de segurança fornecidos com o conjunto de bateria e o manual original da bateria/carregador anexo. Proceda em conformidade. Conserve as folhas para referência ou utilização futura.

Além das indicações que constam do manual de instruções, é necessário observar as prescrições gerais de segurança e as prescrições para a prevenção de acidentes do legislador.

Avisos de segurança

Ao trabalhar com motosserras existe um risco de ferimentos muito elevado, quando se trabalha com velocidades da correia muito elevadas e com dentes de serra muito afiados. Respeite impreterivelmente as medidas de segurança e as regras de comportamento relativas ao trabalho com motosserras.

Além dos avisos de segurança referidos, é necessário observar igualmente as normas de segurança e de formação específicas do país (p.ex., disponibilizadas pelas autoridades, associações profissionais ou segurança social). Os períodos de utilização de motosserras podem ser limitados (dias ou estação do ano) por regulamentos locais. Respeite as normas locais.

Níveis de perigo

PERIGO

• Aviso de um perigo iminente, que pode provocar ferimentos graves ou morte.

ATENÇÃO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos graves ou morte.

△CUIDADO

• Aviso de uma possível situação de perigo, que pode provocar ferimentos ligeiros.

ADVERTÊNCIA

• Aviso de uma possível situação de perigo, que pode provocar danos materiais.

Indicações gerais de segurança para ferramentas elétricas

ATENÇÃO

Leia todas as indicações de segurança e instruções. Falhas na observância das indicações de segurança e das instruções podem resultar em choques elétricos e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para consulta futura.

O conceito de "ferramenta elétrica" utilizado nas indicações de segurança refere-se a ferramentas elétricas com alimentação por rede (com cabo de alimentação) e a ferramentas elétricas com alimentação por bateria (sem cabo de alimentação).

1 Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Áreas de trabalho desarrumadas ou mal iluminadas podem dar origem a acidentes.

b) Não trabalhe com a ferramenta elétrica em ambientes com risco de explosão, nos quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, que podem inflamar a poeira ou os vapores.

c) Durante a utilização da ferramenta elétrica, mantenha crianças e outras pessoas afastadas. Uma distração pode levá-lo a perder o controlo sobre o aparelho.

2 Segurança elétrica

a) A ficha da ferramenta elétrica tem de encaixar na tomada. A ficha não pode ser alterada de modo nenhum. Não utilize adaptadores com ferramentas elétricas com ligação à terra. Fichas não alteradas e tomadas adequadas reduzem o risco de choque elétrico.

b Evite o contato do corpo com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Existe um risco mais elevado de choque elétrico quando o corpo está ligado à terra. c Mantenha as ferramentas elétricas protegidas da chuva e da humidade. A penetração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d Não utilize o cabo para transporte ou para suspender a ferramenta elétrica, nem para puxar a ficha da tomada. Mantenha o cabo afastado de fontes de calor, óleo, arestas afiadas ou peças mecânicas em movimento. Cabos de ligação danificados ou enredados aumentam o risco de choque elétrico. e Ao trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas cabos de extensão adequados para o exterior. A utilização de um cabo de extensão adequado para o exterior reduz o risco de choque elétrico. f Se não for possível evitar a operação da ferramenta elétrica num ambiente

húmido, utilize um disjuntor diferencial residual. A utilização de um disjuntor diferencial residual reduz o risco de choque elétrico. 3 Segurança de pessoas a Seja cuidadoso, preste atenção ao que está a fazer e proceda com prudência ao trabalhar com uma ferramenta elétrica. Não utilize ferramentas elétricas quando está cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção ao utilizar a ferramenta elétrica pode causar ferimentos sérios. b Use equipamento de proteção individual e use sempre óculos de proteção. A utilização de equipamento de proteção individual, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete ou proteções para os ouvidos, consoante o tipo e utilização da ferramenta elétrica, reduz o risco de ferimentos. c Evite um arranque involuntário. Assegure-se de que a ferramenta elétrica está desligada, antes de a ligar à corrente elétrica e/ou à bateria, antes de a pegar ou antes de a

transportar. Se transportar a ferramenta elétrica com o dedo sobre o interruptor ou a ligar à corrente elétrica com o interruptor ligado, pode provocar acidentes.

d Retire as ferramentas de ajuste ou a chave inglesa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa peça rotativa do aparelho pode provocar ferimentos. e Evite uma postura corporal fora do normal. Tenha cuidado de estar numa posição segura e mantenha sempre o equilíbrio. Deste modo poderá controlar melhor a ferramenta elétrica em situações inesperadas. f Use vestuário adequado. Não use roupas largas ou joias. Mantenha o cabelo, a roupa e as luvas afastadas das peças em movimento. Vestuário solto, luvas, joias ou cabelos compridos podem ser colhidos por peças em movimento. g Se for possível montar dispositivos de aspiração e recolha de poeiras, certifique-se de que estes estão ligados e são corretamente utilizados. A utilização de aspiração de

poeiras pode reduzir os riscos provocados por poeira.

4 Utilização e manuseamento da ferramenta elétrica

a Não sobrecarregue o aparelho. Utilize a ferramenta elétrica adequada para o seu trabalho. Com uma ferramenta elétrica adequada, trabalha melhor e com mais segurança na área indicada. b Não utilize ferramentas elétricas cujo interruptor esteja avariado. Uma ferramenta elétrica que não se consegue ligar ou desligar é perigosa e tem de ser reparada. c Retire a ficha da tomada e/ou remova a bateria antes de efetuar ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução evita um arranque involuntário da ferramenta elétrica. d Guarde as ferramentas elétricas fora do alcance das crianças. Não permita que o aparelho seja utilizado por pessoas que não estejam familiarizadas com o mesmo ou que não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

e Cuide da ferramenta elétrica com atenção. Verifique se as peças móveis funcionam sem problemas e não encravam e se existem peças partidas ou danificadas de modo a afetar o funcionamento do aparelho. Mande reparar peças danificadas antes de utilizar o aparelho. Muitos acidentes são causados por ferramentas elétricas com manutenção deficiente.

f Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente mantidas, com arestas de corte afiadas, encravam menos e são mais fáceis de controlar.

g Utilize a ferramenta elétrica, os acessórios, as ferramentas de inserção, etc. em conformidade com estas instruções. Tenha em atenção as condições de trabalho e a atividade a realizar. A utilização de ferramentas elétricas para fins diferentes dos previstos pode levar a situações perigosas.

5 Utilização e conservação de conjuntos de baterias

a Carregue o conjunto da bateria apenas com os carregadores aprovados

pelo fabricante. Os carregadores que não sejam adequados para o respetivo conjunto da bateria podem causar um incêndio.

b Opere o aparelho apenas com um conjunto de bateria adequado. A utilização de outros conjuntos de baterias pode causar ferimentos e risco de incêndio.

c Quando o conjunto da bateria não está a ser utilizado, mantenha-o afastado de clipes, moedas, chaves, pregos, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito. Um curto-circuito pode causar um incêndio ou uma explosão.

d Nalguns casos, o conjunto da bateria pode verter líquido. Evite o contacto com esse líquido. Se entrar em contacto com o líquido, lave com água abundante. Se o líquido entrar em contacto com os olhos, procure imediatamente um médico. O líquido de bateria pode causar irritação cutânea e queimaduras na pele.

6 Serviço de assistência técnica

a Mande reparar a sua ferramenta elétrica apenas a

pessoal técnico qualificado e com peças de substituição originais. Garante assim que a segurança do aparelho é mantida.

Avisos de segurança gerais adicionais

Aviso: Em algumas regiões podem existir normas que limitam a utilização deste aparelho. Informe-se junto da autoridade local competente.

PERIGO: Perigo de vida devido a cortes resultantes de movimentos descontrolados do aparelho. Mantenha as partes do corpo afastadas das peças móveis. Risco de lesões devido a projeções ou empeno. Nunca utilize o aparelho se houver pessoas, especialmente crianças ou animais, num raio de 15 m. Não é permitido efetuar alterações no aparelho.

ATENÇÃO: Este aparelho não pode ser operado por crianças e pessoas que não estejam familiarizadas com estas instruções. As normas locais podem impor limitações à idade do operador. Tem de ter uma vista desobstruída da área de trabalho para reconhecer possíveis perigos. Utilize o aparelho apenas se existir uma boa iluminação. Antes da operação, verifique se o aparelho e to

dos os elementos de comando, incluindo travão da corrente e dispositivos de segurança, estão a funcionar corretamente. Verifique se há fechos soltos, certifique-se de que todos os dispositivos de proteção e pegas estão presos de maneira adequada e segura. Não utilize o aparelho se não estiverem em perfeitas condições. Nunca utilize o aparelho se o interruptor do aparelho no punho não estiver ligado ou desligado corretamente. Substitua as peças gastas ou danificadas antes de colocar o aparelho em funcionamento. Risco de ressalto devido à perda de equilíbrio. Evite uma postura corporal fora do normal. Certifique-se de que a sua postura é estável, segura e mantém o equilíbrio. Pare imediatamente o aparelho e verifique se há danos ou identifique a causa da vibração se o aparelho cair, bater ou vibrar de forma anómala. Mande reparar os danos junto do serviço de assistência técnica autorizado ou substitua o aparelho.

CUIDADO: Use proteções auditiva e ocular totais, luvas resistentes e robustas e proteção facial ao operar o aparelho. Use uma máscara facial se o ambiente de trabalho estiver empoeirado. Vista calças compridas e pesadas, calçado

resistente e luvas com a medida adequada durante os trabalhos com o aparelho. Não trabalhe descalço. Não use joias, sandálias ou calças curtas. Perigo de lesões se vestuário solto, cabelo ou joias forem colhidos por peças móveis. Mantenha o vestuário e as joias afastados das peças móveis da broca. Apanhe o cabelo comprido. O uso de proteção auditiva pode limitar a sua capacidade de ouvir sinais de alerta, por isso fique atento a possíveis perigos nas imediações da área de trabalho.

• Utilize acessórios e peças sobressalentes disponibilizadas pelo fabricante. Ao utilizar acessórios e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Indicações de segurança para motosserras

• Durante o funcionamento da serra, mantenha todas as partes do corpo afastadas da correia da serra. Antes do arranque da serra, certifique-se de que a correia da serra não está em contacto com nada. Ao trabalhar com uma motosserra, um momento de desatenção pode permitir que uma peça de vestuário ou uma parte do corpo sejam colhidos pela correia da serra.
• Segure a motosserra sempre com a mão direita no punho posterior e a mão esquerda no punho anterior. Segurar a motosserra na postura de trabalho inversa aumenta o risco de ferimentos, razão pela qual esta postura não deve ser realizada.
• A ferramenta elétrica só deve ser agarrada pelas superfícies isoladas dos punhos, pois a correia da serra pode tocar em cabos ocultos. O contacto da correia da serra com um fio elétrico condutor transforma as peças metálicas da ferramenta elétrica em condutores elétricos e pode provocar um choque elétrico no operador. Use óculos de proteção e proteções para os ouvidos. É recomendada a utilização de equipamento de proteção adicional para a cabeça, as mãos, as pernas e os pés. Vestuário de proteção adequado reduz o risco de ferimentos provocados por partículas projetadas.
• Não trabalhe com a motosserra em cima de uma árvore. A operação em cima de uma árvore provoca risco de ferimentos.
• Tenha o cuidado de ter sempre uma base de apoio estável e utilize a motosserra

apenas sobre uma base sólida, segura e nivelada. Pavimento escorregadio ou superfícies instáveis, como um escadote, podem provocar uma perda do equilíbrio ou uma perda de controlo da motosserra.

• Ao cortar um ramo sob tensão, tenha em conta que este irá ressaltar para a posição original. Quando a tensão nas fibras de madeira é libertada, o ramo sob tensão pode atingir o operador e/ou arrancar-lhe a motosserra.
• Tenha particular cuidado ao cortar vegetação rasteira e árvores jovens. O material fino pode ser colhido na correia da serra e atingir o operador ou fazê-lo perder o equilíbrio.
• Segure a motosserra desligada pelo punho dianteiro, com a correia da serra virada para fora em relação ao seu corpo. Ao transportar ou arrumar a motosserra, coloque sempre a cobertura de proteção. Um manuseamento cuidadoso da motosserra reduz a probabilidade de um contacto acidental com a correia da serra em funcionamento.
• Siga as instruções sobre lubrificação, tensão da correia e substituição de acessórios. Uma correia in-

corretamente tensionada ou lubrificada poderá rebentar ou aumentar o risco de ressaltos.

• Mantenha os punhos secos, limpos e livres de óleo e gordura. Punhos gordurosos ou oleosos são escorregadios e causam perda de controlo.
• Serre apenas madeira. Não utilize a motosserra para trabalhos para os quais esta não foi concebida. Exemplo: Não utilize a motosserra para serrar plástico, alvenaria ou materiais de construção que não sejam feitos de madeira. A utilização da motosserra para trabalhos para os quais esta não foi concebida pode levar a situações de perigo.

Causas e prevenção de um ressalto

Pode ocorrer um ressalto quando a extremidade da calha de guia entra em contacto com um objeto ou quando a madeira verga e a correia da serra encrava no modo de corte.

Nalguns casos, o contacto com a extremidade da calha pode provocar uma reação inesperada de ressalto, na qual a calha de guia é projetada para cima e na direção do operador.

O encravamento da correia da serra na aresta superior da calha de guia pode projetar a ca-

lha bruscamente na direção do operador.

Qualquer destas reações pode levá-lo a perder o controlo sobre a serra e possivelmente causar ferimentos graves. Não confie exclusivamente nos dispositivos de segurança montados na motosserra. Como operador de uma motosserra, deve tomar diversas medidas para poder trabalhar sem perigo de acidentes e ferimentos.

Um ressalto é a consequência de uma utilização incorreta ou defeituosa da ferramenta. Pode ser prevenido por meio de medidas de precaução adequadas, tal como descrito abaixo:

• Segure na serra com ambas as mãos, com o polegar e os dedos a rodear os punhos da motosserra. Coloque o corpo e os braços numa posição que lhe permita resistir às forças de ressalto. Se tiverem sido tomadas as medidas adequadas, o operador pode dominar as forças de ressalto. Nunca largue a motosserra.
• Evite uma postura corporal fora do normal e não serre acima da altura dos ombros. Deste modo evita-se um contacto involuntário com a extremidade da calha e possibilita-se um controlo melhor

sobre a motosserra em situações inesperadas.

• Utilize sempre calhas de substituição e correias de serra prescritas pelo fabricante. Calhas de substituição e correias de serra incorretas podem provocar o rebentamento da correia e/ou um ressalto.
• Respeite as instruções do fabricante para a amolação e manutenção da correia da serra. Limitadores de profundidade demasiado baixos aumentam a tendência para um ressalto.

Avisos de segurança adicionais para motosserras

Aviso • Na primeira utilização, a Kärcher recomenda serrar os troncos de árvores num cavalete. • Ao usar a motosserra, mantenha perto de si uma caixa de primeiros socorros para feridas grandes e um meio de pedir ajuda. Uma caixa de primeiros socorros maior e mais abrangente deve estar nas proximidades.

ATENÇÃO • Garanta uma posição firme, um local de trabalho limpo e planeie um caminho de fuga diante da queda de galhos antes de usar o aparelho.

• Tenha cuidado com a névoa de óleo de lubrificação e as aparas. Se necessário, use uma

máscara ou um aparelho de respiração. • Segure sempre a motosserra com as duas mãos. Segure as pegas com o polegar de uma mão e os restantes dedos da outra mão. Segure bem a pega traseira com a mão direita e a pega dianteira com a mão esquerda. Perigo de lesões. Não modifique o aparelho. Não utilize o aparelho para acoplar acessórios ou aparelhos não recomendados pelo fabricante do aparelho. Antes de ligar o aparelho, certifique-se de que a corrente da serra não toca em nenhum objeto. Ferimentos graves ou morte, se uma correia de serra com tensão incorreta saltar do carril guia. Verifique a tensão da corrente antes de cada utilização. O comprimento da corrente depende da temperatura. Certifique-se de que todos os dispositivos de proteção, pegas e batente da garra estão devidamente fixos e em bom estado. Ferimentos graves devido à operação incorreta:

• Ao trabalhar com a motosserra, tem de estar sempre atento e controlar o seu local de trabalho. O tamanho da área de trabalho depende da tarefa a ser executada e do tamanho da árvore ou da peça de trabalho. Derrubar uma árvore requer um local de trabalho

maior do que, por ex., cortar no comprimento.

• Nunca serre com o corpo alinhado com o carril guia e a corrente. Assim, minimiza o perigo de ser atingido na cabeça ou no corpo pela corrente, em caso de ressalto.
• Não balance a serra, deixe a corrente fazer o trabalho, mantenha a corrente afiada e não tente empurrar a corrente pelo corte.
• Não aplique pressão sobre a serra no final do corte. Esteja preparado para aliviar a serra quando a madeira estiver cortada.
• Não pare a motosserra durante o processo de serragem. Deixe a serra funcionar até terminar o corte.
• Familiarize-se com a sua nova motosserra, fazendo cortes simples em madeira apoiada com segurança. Repita esse processo de familiarização, se já não usar a motosserra há algum tempo. - Não serre videiras e/ou arbustos com diâmetro inferior a 75 mm. Desligue o aparelho, acione o freio da corrente, retire o conjunto da bateria e certifique-se de que todas as peças móveis estão completamente imobilizadas.
• Antes de limpar ou remover uma obstrução do aparelho.
• Deixar o aparelho sem vigilância.
• Antes de montar ou remover os acessórios.
• Antes de verificar, efetuar a manutenção ou trabalhar no aparelho.

CUIDADO: A motosserra é um aparelho pesado. As pessoas que usam a motosserra devem estar fisicamente em forma e com boa saúde. Deverá ter boa visão, agilidade, equilíbrio e habilidade manual. Em caso de dúvida, não use a motosserra.

• Ao trabalhar com o aparelho, use sempre um capacete de proteção com uma viseira de rede, para reduzir o perigo de ferimentos no rosto e na cabeça, em caso de ressaltos.

Riscos residuais

ATENÇÃO

• Existem determinados riscos residuais, mesmo que o aparelho seja utilizado conforme as instruções. Podem existir os seguintes riscos durante a utilização do aparelho:
• A vibração pode causar ferimentos. Utilize a ferramenta correta para cada trabalho, faça uso das pegas previstas e limite o tempo de trabalho e a exposição.
• O ruído pode causar problemas auditivos. Use proteção auditiva e limite o ruído.

Ferimentos de corte no contacto com os dentes da serra expostos da corrente da serra. Ferimentos de corte devido a movimentos imprevistos e bruscos ou ressalto do carril guia. Ferimentos de corte/risco de perfuração da pele devido a peças projetadas para longe da corrente da serra. - Lesões causadas por objetos projetados (aparas de madeira, lascar). - Inspiração de poeira e partículas. - Contacto entre a pele e o lubrificante/óleo.

Redução dos riscos

CUIDADO

• Uma utilização prolongada do aparelho pode levar a perturbações vasculares nas mãos, devido à vibração. Não é possível estabelecer uma duração de utilização genericamente aplicável, pois isso depende de vários fatores:
• Predisposição individual para problemas de circulação (dedos frequentemente frios ou dormentes)
• Temperatura ambiente baixa. Use luvas quentes para proteger as mãos.
• Circência limitada devido à força feita ao agarrar.
• Uma operação ininterrupta é mais prejudicial do que uma operação interrompida por pausas.

Em caso de utilização regular e prolongada do aparelho e, perante a repetição de sintomas como, p. ex., dormência dos dedos ou dedos frios, deve consultar um médico.

Utilização prevista

PERIGO

Utilização não adequada

• A motosserra é adequada para uso comercial.
• A motosserra foi prevista para trabalhos ao ar livre.
• Por razões de segurança, a motosserra tem de ser sempre agarrada com as duas mãos.
• A motosserra foi desenvolvida para serrar ramos, galhos, troncos e vigas. O comprimento de corte do carril guia determina o diâmetro máximo possível do material serrado.
• A motosserra só pode ser usada para cortar madeira.
• Não utilizes a motosserra em ambiente húmido ou à chuva.
• Utilizar a motosserra apenas em ambientes bem iluminados.
• Por razões de segurança, são proibidas quaisquer modificações ou alterações no aparelho não autorizadas pelo fabricante.

Não é permitido qualquer outro tipo de utilização. Os perigos que sejam resultado de uma utilização inadmissível são da responsabilidade do utilizador.

Proteção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais.

Os aparelhos elétricos e eletrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou óleo que, em caso de manipulação ou recolha er

rada, poderão representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações atualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho.

Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integridade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte, informe o seu fornecedor.

Unidades de segurança

CUIDADO

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua proteção.

Nunca altere ou evite as unidades de segurança.

Corrente com perigo de ressalto reduzido

Uma corrente com perigo de ressalto reduzido reduz a probabilidade de ressalto.

Assays de serradura (lâminas de contacto) à frente de cada dente da serra impedem que os dentes da serra entrem muito profundamente na zona de ressalto, reduzindo assim a intensidade do ressalto.

Ao enrolar a corrente, existe o perigo de esta função de segurança ser invalidada. Se o desempenho da serra se deteriorar, a corrente deve ser substituída por razões de segurança. Para peças sobressalentes, usar apenas a combinação de carril guia e corrente recomendada pelo fabricante.

Carris guia

Para carris guia cujo raio é pequeno, geralmente, há um perigo menor de ressalto.

Portanto, para a tarefa, usar um carril guia com comprimento correspondente, com complemento suficiente. Carris guia mais longos aumentam a probabilidade de perda de controle ao serrar.

Verifique a tensão da corrente antes de cada colocação em funcionamento (consulte o capítulo Verificar a tensão da corrente). Se a tensão da corrente não estiver ajustada corretamente, ao serrar galhos menores (mais finos que o comprimento total do carril guia), existe o perigo acrescido de saída da corrente.

Trava da corrente

Se a corrente se soltar ou rasgar, a trava da corrente impede que a mesma seja projetada na direção do utilizador.

Batente da garra

O batente da garra integrado pode ser usado como ponto de rotação, para conferir estabilidade à motosserra durante um corte.

Ao serrar, pressionar o aparelho para a frente, até os pinos penetrarem na borda da madeira. Se, depois, a pega traseira for movida para cima ou para baixo na direção do corte, a carga física ao trabalho com a motosserra será reduzida.

Trava da corrente

Em caso de perigo, os travões da corrente servem para parar rapidamente a corrente.

Se a proteção das mãos/alavanca do travão da corrente for pressionada na direção do carril guia, a corrente deverá parar imediatamente.

O travão da corrente não pode impedir um ressalto, mas reduz o risco de ferimentos se o carril guia atingir o utilizador em caso de ressalto.

O funcionamento adequado do travão da corrente deve ser verificado antes de cada colocação em funcionamento do aparelho (consulte o capítulo Verificar o funcionamento do travão da corrente).

mente do aparelho (consulte o capítulo Verificar o funcionamento do travão da corrente).

Símbolos no aparelho

!	Sinal de perigo geral
	Antes do arranque, leia o manual de ins-truções todos os avisos de segurarça.
	Utilize proteções auditiva, ocular e de cabela adequadas durante o trabalho com o aparelho.
	Utilize calçado de proteção antiderrapante durante o trabalho com o aparelho.
	Utilize luvas antideslizantes e resisten- tes durante o trabalho com o aparelho.
	Perigo de morte devido ao ressalto da motosserra. Nunca toque nos objectos a serrar com a ponta do carril guia.
	Perigo de morte devido a movimento descontrolados da motosserra. Secure sempre a motosserra com àsmandos.
	Perigo de morte devido a movimentos descontrolados da motosserra.Nuncasecure o aparelho com apenas umamão.
	Não exponha o aparelho a chuva ou ac condições humidas.
LWAL05dB	O[nível acústico garantido indicado na etiqueta é de 105 dB.
	O travao da correrente é solto.
	O travao da correrente é bloqueado e acorrente da serra é bloqueada.
	Lubricação do carril guia e da corrente
-	Rodar, para fazer a tensão da correrente + = tensionar a correrente - = aliviar a corrente
	Sentido de funçãoamento da correrente (a marca está sob a cobertura)

Vestuário de proteção

PERIGO

Perigo de vida devido a cortes. Utilize vestuário de proteção adequado durante os trabalhos com o aparelho.

Respeite as normas locais para prevenção de acidentes.

Proteção da cabeça

Ao trabalhar com o aparelho, use um capacete de proteção adequado que esteja em conformidade com a norma EN 397 e ostente a marca CE.

Ao trabalhar com o aparelho, use uma proteção auditiva adequada que esteja em conformidade com a norma EN 352-1 e ostente a marca CE.

Para proteção contra a projeção de lascas, use óculos de proteção adequados que estejam em conformidade com a norma EN 166 ou que ostentem a marca CE. Ou use uma viseira de capacete que esteja em conformidade com a norma EN 1731 e ostente a marca CE.

No comércio especializado existem à venda capacetes com proteção auditiva e viseira integradas.

Ao trabalhar com o aparelho e para proteger a parte superior do corpo, use um casaco para trabalho com motosserra que atenda à EN 381-11 e ostente a marca CE.

Luvas de proteção

Ao trabalhar com o aparelho, use luvas de proteção adequadas com equipamento de proteção contra cortes, que estejam em conformidade com a norma EN 381-7 e ostentem a marca CE.

Proteção para as pernas

Ao trabalhar com o aparelho, use proteções para as pernas adequadas com proteção completa, que estejam em conformidade com a norma EN 381-5 e ostentem a marca CE.

Calçado de proteção

Ao trabalhar com o aparelho, use calçado de proteção antiderrapante que esteja em conformidade com a norma EN 20345 e esteja identificado com a figura de uma motosserra. Isso garante que o calçado de proteção está em conformidade com a EN 381-3.

Se usar a motosserra apenas ocasionalmente, o chão estiver plano e houver um perigo reduzido de tropeçar ou ficar preso nos arbustos, poderá usar calçado de proteção com capas frontais de aço e perneiras de proteção que atendem à norma EN 381-9.

Descrição do aparelho

Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem).

Figura, ver páginas com gráficos Figura A

1 Tampa do depósito de óleo da corrente 2 Corrente ③ Carril guia 4 Cobertura 5 Porca da cobertura 6 Parafuso tensor da corrente 7 Batente da garra 8 Trava da corrente

9 Proteção das mãos/alavanca do travão da corrente 10 Punho dianteiro (1) Tecla de desbloqueio do conjunto da bateria 12 Placa de características 13 Tecla de desbloqueio do interruptor do aparelho 14 Punho traseiro 15 Interruptor do aparelho 16 Chave sextavada com chave de parafusos 17 Proteção da corrente 18* Conjunto de bateria Battery Power+ 36 V 19* Aparelho de energia rápida Battery Power+ 36 V

• opcional

Conjunto da bateria

O aparelho pode ser operado com um conjunto de bateria 36 V Kärcher Battery Power.

Montagem

Montar a corrente e o carril guia

CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de proteção ao trabalhar na corrente.

1. Soltar as porcas e remover a cobertura.

Figura B

1. Colocar a corrente no carril guia. Observar o sentido de rotação da corrente.

Figura C

1. Colocar a corrente ao redor da roda da corrente e inserir o carril guia.

Figura D

1. Colocar a cobertura e aplicar as porcas soltas. Figura E
2. Ajustar a tensão da corrente (consultar o capítulo Ajustar a tensão da corrente).
3. Colocar a proteção da corrente. Figura F

Colocação em funcionamento

Encher o depósito de óleo da corrente

1. Se necessário, limpar as aparas e a sujidade da zona em redor da abertura de enchimento.
2. Retirar a tampa do depósito de óleo da corrente. Figura G
3. Encher lentamente o depósito com o óleo da corrente.

Figura H

1. Se necessário, absorver o óleo da corrente derramado com um pano.
2. Fechar o depósito de óleo da corrente com a tampa.

Verificar a tensão da corrente

CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de proteção ao trabalhar na corrente.

Figura J

1. Retirar a proteção da corrente. Figura I
2. Puxar cuidadosamente a corrente. A distância entre o carril guia e a corrente deve ser de cerca de 6,5 mm.
3. Se necessário, ajustar a tensão da corrente (consulte o capítulo Ajustar a tensão da corrente).

1. Introduzir o conjunto da bateria na admissão do aparelho até encaixar audivelmente.

Figura K

Operação

Operação

1. Examinar a árvore e os galhos relativamente a danos, p. ex. podridão.
2. Retirar a proteção da corrente.
3. Agarre o aparelho com ambas as mãos.

Ligar o aparelho

1. Puxar a proteção das mãos/alavanca do trabalho da corrente na direção da pega.

Figura L

O travão da corrente está solto.

1. Premir a tecla de desbloqueio do interruptor do aparelho.

Figura M

1. Premir o interruptor do aparelho.

O aparelho arranca.

Interromper a operação

1. Soltar o interruptor do aparelho. O aparelho para.
2. Empurrar a proteção das mãos/alavanca do trabalho da corrente na direção do carril guia.

Figura N

O travao da corrente é bloqueado e a corrente da serra é bloqueada.

1. Retirar o Conjunto da bateria do aparelho (consultar o capítulo Remover o conjunto de bateria).

Técnicas de trabalho

Posição de trabalho

PERIGO

Movimentos descontrolados da motosserra

Perigo de vida devido a cortes

Antes de serrar, planejar o corte e identificar os perigos.

Segurar sempre a motosserra firmemente e com as duas mãos.

• Não conduzir a motosserra no eixo do corpo.

Figura O

Conduzir a motosserra lateralmente ao corpo, de forma que nenhuma parte corporal sobressaia na área de movimento da motosserra. - Manter a maior distância possível em relação ao material a serrar. - Nunca trabalhar numa escada ou em pé numa árvore. - Nunca trabalhar em locais instáveis.

Penetrar/recuar

PERIGO

Movimentos controlados da motosserra

Segurar sempre a motosserra firmemente e com as duas mãos.

Ao penetrar/recuar, ocorre um efeito que acontece, em princípio, na direção oposta ao sentido de funcionamento da corrente no material a serrar.

Figura P

1 Penetrar

② Recuar

Se, ao serrar com a parte inferior do carril guia (corte a direito), a corrente da serra prender ou bater num objeto fixo na madeira, a motosserra pode ser puxada bruscamente para o material que está a ser serrado.

• Para fazer uma penetração, colocar sempre o batente da garra com segurança.

Se, ao serrar com a face superior do carril guia (corte ao revés), a corrente da serra prender ou bater num objeto fixo na madeira, a motosserra pode ser empurrada de volta na direção do Utilizador.

• Para evitar um recuo:
• Não PRENDER A FACE SUPERIOR DO carril guia.
• São rodar o carril guia no corte.

Ressalto

PERIGO

Movimentos descontrolados da motosserra

Perigo de vida devido a cortes

Antes de serrar, planar o corte e identificar os perigos.

Segurar sempre a motosserra firmemente e com as duas mãos.

Em caso de ressalto, a motosserra é projetada repentina e descontroladamente na direção do utilizador.

Um ressalto ocorre quando, por exemplo, a corrente da serra na zona superior da ponta da guia bate inadvertidamente num obstáculo ou fica presa.

Figura Q

• Segurar sempre a motosserra, de modo a poder resistir às forças de ressalto. Não soltar a motosserra.
• Ao serrar, não se debruçar muito para a frente.
• Não conduzir a motosserra acima do nível dos ombros.
• Esperar sempre até que a corrente atinja a velocidade máxima e serrar a toda a velocidade.
• Não serrar com a ponta da guia.
• Colocar o carril guia apenas com o máximo cuidado num corte iniciado.
• Prestar atenção à posição do tronco e às forças que fechem a folga de corte e possam apertar a corrente da serra.
• Ao aparar galhos, nunca serrar vários galhos ao mesmo tempo.
• Trabalhar apenas com uma corrente afiada e devidamente tensionada.
• Usar uma corrente com perigo de recuo reduzido, bem como um carril guia com uma ponta de carril adequada.

Planear a direção da queda e o caminho de fuga.

PERIGO

Queda de árvore

Perigo de vida

O trabalho de derrubar árvores só pode ser realizado por pessoas com formação para tal.

Ao planear a direção da queda, observar o seguinte:

• A distância até ao local de trabalho seguinte deve ser de, pelo menos, 2,5 comprimentos de árvore.
• Não realizar o abate de árvores com vento forte. A árvore pode cair descontroladamente.
• Determinar a direção da queda com base no crescimento das árvores, nas características do terreno (inclinação) e nas condições climáticas.
• Deixar cair a árvore sempre num espaço livre e nunca sobre outras árvores.

Para cada pessoa encarregue, deve planear-se um caminho de fuga. Neste caso, aplica-se:

• Elaborar o caminho de fuga aproximadamente a 45° na diagonal oposta à direção da queda.

Figura R

• Libertar o caminho de fuga de obstáculos.
• Não colocar ferramentas e aparelhos no caminho de fuga.
• Ao trabalhar em declives, planear o caminho de fuga paralelo à inclinação.
• Ao usar o caminho de fuga, prestar atenção aos galhos que caem e observar o dossel.

1. Limpar bem a base do tronco, por exemplo, com o machado.

Areia, pedras e outros corpos estranhos tornam a corrente romba.

O trabalho de derrubar árvores só pode ser realizado por pessoas com formação para tal.

1. Certificar-se de que ninguém está em perigo pela queda da árvore. As chamadas de atenção podem não ser ouvidas devido ao ruído do motor.

Na área de abate, só podem estar presentes as pessoas encarregues do abate.

1. Colocar o entalhe em ângulo reto em referência à direção da queda.

a O mais perto possível do chão, realizar um corte horizontal (corte inferior) até atingir cerca de 1/3 do diâmetro do tronco.

Figura T

b Realizar um corte oblíquo (corte superior) num ângulo de aproximadamente 45 - 60°.

1. Definir o corte de abate.

a Aplicar o corte de abate paralelo ao corte inferior e, pelo menos, 50 mm acima. b Executar o corte de abate apenas até garantir uma dobradiça com, pelo menos, 50 mm de largura.

A dobradiça impede que a árvore rode e caia na direção errada.

Quando o corte de abate se aproxima da dobradiça, a árvore deve começar a cair.

1. Se houver o perigo de a árvore não cair na direção pretendida ou oscilar para trás e prender a corrente da serra, não continue a executar o corte de abate. Usar cunhas para alargar o corte e forçar a árvore a cair na direção pretendida.
2. Se a árvore começar a cair, retirar a motosserra do corte.
3. Desligar o aparelho.
4. Bloquear o travão da corrente.
5. Pousar a motosserra.
6. Seguir o caminho de fuga planeado.

Serrar madeira sob tensão

PERIGO

Movimentos descontrolados da motosserra e material a serrar

Ferimentos por corte mortais, ferimentos provocados pelo material a serrar

Antes de serrar, planar o corte e identificar os perigos. Segurar sempre a motosserra firmemente e com as duas mãos.

A madeira tensionada surge quando um tronco, galho, toco enraizado ou rebento de outra madeira é puxado sob tensão.

1. Ter em atenção a madeira tensionada, pois existe o perigo de ela voltar rapidamente à sua posição original.

Figura U

1. Serrar cuidadosamente a madeira tensionada a partir do lado da pressão (consulte também o capítulo Cortar o tronco sob tensão no comprimento).

Figura V

Aparar galhos

△PERIGO

Ressalto

Ferimentos por corte mortais

Ao aparar galhos, garantir que o carril guia/a corrente não fique preso(a).

ATENÇÃO

Perigo de lesões devido ao movimento descontrolado do tronco.

Selecionar a área de trabalho para que não ocorram perigos.

• Aparar galhos na direção do crescimento.

Figura W

• Aparar galhos de cima para baixo.
• Deixar galhos maiores, que se situam em baixo, como suporte para manter a árvore acima do solo.
• Apoiar a motosserra o máximo possível.
• Não aparar galhos de pé no tronco.
• Não serrar com a ponta do carril.
• Prestar atenção aos galhos que estão sob tensão. Serrar os galhos sob tensão de baixo para cima.
• Nunca serrar vários galhos de uma só vez.
• Retirar regularmente os galhos cortados da área de trabalho.

Cortar o tronco no comprimento

PERIGO

Movimentos descontrolados da motosserra

Segurar sempre a motosserra firmemente e com as duas mãos.

ADVERTÊNCIA

Danos na corrente devido ao contacto com o pavimento

Garantir que a corrente não toca no chão.

1. Colocar a motosserra no batente da garra.
2. Serrar o tronco uniformemente.

Cortar o tronco sob tensão no comprimento

PERIGO

Movimento descontrolado da motosserra

Ferimentos por corte mortais

Ao cortar troncos sob tensão no comprimento, cumprir impreterivelmente a sequência do corte de alívio de pressão no lugar da pressão e o corte de separação no lado da tração.

• O tronco é apoiado em 2 lados:

a Para o corte de alívio de pressão no lado da pressão, serrar aproximadamente 1/3 do diâmetro do tronco, por cima.

Figura X

b Colocar o corte de separação no lado da tração, por baixo.

• O tronco é apoiado num lado:

a Para o corte de alívio de pressão no lado da pressão, serrar aproximadamente 1/3 do diâmetro do tronco, por baixo.

Figura Y

b Colocar o corte de separação no lado da tração, por cima.

Remover o Conjunto de bateria

Aviso

Durante interrupções de trabalho mais prolongadas, retire o Conjunto da bateria do aparelho e guarde-o de modo a fazer uma utilização não autorizada.

1. Puxe a tecla de desbloqueio do Conjunto de bateria na direção do conjunto.

Figura Z

1. Prima a tecla de desbloqueio do Conjunto da bateria para desprender o conjunto da bateria.
2. Retirar o Conjunto da bateria do aparelho.

Terminar a operação

1. Retirar o Conjunto da bateria do aparelho (consultar o capítulo Remover o conjunto de bateria).
2. Limpar o aparelho (consultar o capítulo Limpar o aparelho).

Transporte

△CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho ao transportá-lo.

△CUIDADO

Arranque controlado

Ferimentos de corte

Antes do transporte, retire o conjunto da bateria do aparelho.

Transporte o aparelho apenas com a proteção da corrente colocada.

1. Remover o conjunto de bateria (consultar o capítulo Remover o conjunto de bateria).
2. Empurrar a proteção das mãos/alavanca do travão da corrente na direção do carril guia.

Figura N

O travao da corrente está bloqueado.

1. Colocar a proteção da corrente.

Figura F

1. Transportar o aparelho apenas pelo punho e com o carril guia para trás.
2. No caso de transporte por distâncias maiores, esvaziar o depósito do óleo da corrente.

a) Retirar a tampa do depósito do óleo da corrente.

Figura G

b) Colocar o óleo lubrificante da corrente num recipiente adequado. c) Enroscar bem a tampa do depósito do óleo da corrente.

1. Ao transportar o aparelho em veículos, protegê-lo contra deslizes e quedas.

Armazenamento

CUIDADO

Não observância do peso

Perigo de ferimentos e danos

Considere o peso do aparelho para o respectivo armazenamento.

CUIDADO

Arranque controlado

Ferimentos de corte

Antes do armazenamento, retire a bateria do aparelho.

Armazene o aparelho apenas com a proteção da corrente colocada.

1. Remover o conjunto de bateria (consultar o capítulo Remover o conjunto de bateria).
2. Empurrar a proteção das mãos/alavanca do trabalho da corrente na direção do carril guia.

Figura N

O travão da corrente está bloqueado.

1. Colocar a proteção da corrente.

Figura F

Figura G

1. Esvaziar o depósito do óleo da corrente. a Retirar a tampa do depósito do óleo da corrente. b Colocar o óleo lubrificante da corrente num recipiente adequado. c Enroscar bem a tampa do depósito do óleo da corrente.
2. Se o aparelho for armazenado durante mais de um mês, lubrificar a corrente para evitar ferrugem.
3. Guardar o aparelho num local seco e com boa ventilação. Manter afastado de substâncias corrosivas, como produtos químicos para jardim e sal para descongelação. Não armazenar o aparelho no exterior.

Conservação e manutenção

△CUIDADO

Arranque CONTROLADO

Ferimentos de corte

Retire a bateria do aparelho antes de todos os trabalhos realizados no mesmo.

△CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de proteção ao trabalhar na corrente.

Limpar o aparelho

1. Retirar o conjunto de bateria (consultar o capítulo Remover o conjunto de bateria).
2. Usar uma escova para limpar a corrente de material cortado remanescente e sujidade.

Figura AA

1. Limpar a carcaça e as pegas com um pano macio e seco.
2. Verificar o funcionamento do trabalho da corrente após cada limpeza (consulte o capítulo Verificar o funcionamento do trabalho da corrente).

Intervalos de manutenção

Antes de cada colocação em funcionamento

Antes de cada colocação em funcionamento, é necessário realizar as seguintes atividades:

• Verificar o nível de enchimento do óleo da corrente e atestar, se necessário (consulte o capítulo Encher o depósito de óleo da corrente).
• Verificar a tensão da corrente (consulte o capítulo Verificar a tensão da corrente).
• Verificar se a corrente está suficientemente afiada e, se necessário, substituí-la (consulte o capítulo Substituir a corrente e o carril guia). Inspecionar o aparelho quanto a danos.
• Verificar todos os pernos, porcas e parafusos quanto ao aperto.
• Verificar o funcionamento do travão da corrente (consulte o capítulo Verificar o funcionamento do travão da corrente).

A cada 5 horas de serviço

• Verificar o funcionamento do travão da corrente a cada 5 horas de funcionamento (consulte o capítulo Verificar o funcionamento do travão da corrente).

Trabalhos de manutenção

Verificar o funcionamento do travão da corrente

1. Ligar o aparelho.
2. Enquanto o aparelho está em funcionamento, girar a mão na pega dianteira, de modo que a proteção das mãos/alavanca do travão da corrente seja pressionada com as costas da mão na direção do carril guia.

O travão da corrente é bloqueado.

A corrente deve parar.

1. Puxar a proteção das mãos/alavanca do travão da corrente na direção da pega.

A corrente deve soltar-se.

Ajustar a tensão da corrente

1. Remover o conjunto de bateria (consultar o capítulo Remover o conjunto de bateria).
2. Aliviar as porcas da cobertura.

Figura AB

1. Ajustar a tensão da corrente com o parafuso.

Figura AC

1. Verificar a tensão da corrente.

Figura J

A distância entre o carril guia e a corrente deve ser de ca. 6,5 mm.

1. Apertar as porcas da cobertura.

Substituir a corrente e o carril guia

△CUIDADO

Corrente afiada

Ferimentos de corte

Use sempre luvas de proteção ao trabalhar na corrente.

1. Remover o conjunto de bateria (consultar o capítulo Remover o conjunto de bateria).
2. Soltar as porcas e remover a cobertura.

Figura AD

1. Retirar o carril guia.

Figura AE

1. Eliminar devidamente a corrente antiga e, se necessário, o carril guia.
2. Colocar a nova corrente no carril guia. Observar o sentido de rotação da corrente.

Figura C

1. Colocar a corrente ao redor da roda da corrente e inserir o carril guia.

Figura D

1. Colocar a cobertura e aplicar as porcas soltas.

Figura E

1. Ajustar a tensão da corrente (consultar o capítulo Ajustar a tensão da corrente).

Ajuda em caso de avarias

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada, contacte o serviço de assistência técnica autorizado.

Com o desgaste progressivo, a capacidade do conjunto de bateria diminui mesmo com boa conservação, pelo que mesmo em estado totalmente carregado, o tempo de utilização nunca é total. Isto não representa qualquer defeito.

Erro Causa Reparação
O aparecido não arranca O	conjunto da bateria está descarrega-do.	● Carregarlish conjunto da bateria.
	O conjunto da bateria tem defeito	● Substituir o conjunto da bateria.
	O conjunto da bateria não está bem colocado.	● Introduzir o conjunto da bateria no suporte até encaixar.
O aparecido para durante a operação	Sobrequecimento da bateria	● Interromper orabalho e aguardar até que a temperatura da bateria fique na gama normal.
	Sobrequecimento do motor	● Interromper orabalho e deleiar que o motor arrefeca

Garantia

Em cada país são válidas as condições de garantia transmitidas pela minha sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem em defeito de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Dados técnicos

Caracteristicas do aparelho
Tensão eletrica de service V 36
Velocidade ao ralenti da corrente m/s		23
Volume do depessoito de oleo da corrente	ml 160
Valores determinados de acordo com EN 60745-1, EN 60745-2-13
Nível acústico LpA	dB(A)	92,9
Insegurarva KpA	dB(A)	3,0
Nível de potência sonora LwA	dB(A)	103,9
Insegurarva KwA	dB(A)	1,1
Valor de vibrações transmitidas aoSYSTEMA maior-braco punho dianteiro	m/s2	3,0
Valor de vibrações transmitidas aoSYSTEMA maior-braco punho traseiro	m/s2	3,4
Insegurarva K	m/s2	1,5
Medidas e pesos
Comprimento x Largura x Altura	mm	904 x 217 x 261
Comprimento do carril guia mm	400
Comprimento de corte	mm	340
Passo da corrente	in	3/8
Peso (sem Conjunto de bateria)	kg 5,0

Reservados os direitos a alterações técnicas.

Valor de vibração

ATENÇÃO

O valor de vibração indicado foi medido com um método de ensaio padrão, podendo ser usado para comparação dos aparelhos.

O valor de vibração indicado pode ser usado numa avaliação provisória da energia.

Dependendo do tipo de utilização a que o aparelho é sujeito, as emissões de vibrações durante a utilização

momentânea do aparelho poderão divergir do valor total indicado.

Aparelhos com um valor de vibração de mão/braço > 2,5 m/s² (ver capítulo Dados Técnicos no manual de instruções)

CUIDADO · A utilização ininterrupta do aparelho durante várias horas pode causar dormência. · Use luvas quentes para proteger as mãos. · Faça pausas regulares durante o trabalho.

Declaração de conformidade UE

Declaramos pelo presente que as referidas máquinas, em virtude da sua conceção e tipo de construção, bem como do modelo colocado por nós no mercado, estão em conformidade com os requisitos de Saúde e segurança essenciais e pertinentes das diretivas da União Europeia. Em caso de realização de alterações na máquina sem o meu consentimento prévio, a presente declaração fica sem efeito.

Produto: motosserra sem fios

Tipo: 1.042-504.x

Diretivas da União Europeia pertinentes

2014/30/UE

Procedimento de avaliação da conformidade aplicado

2000/14/CE, conforme alterado pela 2005/88/CE:

Anexo V

Nível de potência sonora dB(A)

Medido: 103,9

Garantido: 105

Organismo notificado, 0197 TÜV Rheinland LGA

Os signatários atuam em nome e por procuração do Conselho de Administração.

H. Jenner

71364 Winnenden (Alemanha)

Tel.: [phone]

Fax: [phone]
