DJM150BTVHF - Mesa de mistura IBIZA SOUND - Manual de utilização gratuito

Marca	Ibiza Sound
Modelo	DJM150BTVHF
Tipo de produto	Mesa de mixagem estéreo com USB, Bluetooth e microfone VHF
Alimentação	Adaptador de corrente 12V CA incluído
Entradas	2 entradas de linha RCA (canais 1 e 2), 1 entrada de microfone Jack 6,35 mm, 1 entrada de microfone VHF sem fio, 1 porta USB
Saídas	Saída geral RCA, saída MON (pré-escuta) RCA, saída de fone de ouvido Jack 6,35 mm (8-600 Ω)
Controles de tom	Agudos, médios, graves: ajuste ±12 dB
Largura de banda	20 Hz - 20 kHz ±2 dB
Distorção harmônica	< 0,02%
Relação sinal/ruído	> 70 dB
Funções Bluetooth	Conexão sem fio para transmissão de áudio no canal 1
Funções USB	Leitor MP3 com controles (play/pause, anterior/próximo, volume, EQ)
Microfone VHF	Frequência 202,75 MHz, alcance típico 30 m, pilha 1,5 V fornecida
Crossfader	Mistura entre os canais 1 e 2 (posição central = ambos os canais audíveis)
Talkover	Atenua as outras fontes em 14 dB ao usar o microfone
Exibição	LED de nível geral (esquerda/direita) e visor LED MP3
Manutenção e limpeza	Desconectar o aparelho antes da limpeza; usar um pano macio e seco. Não usar solventes
Segurança	Não abrir o gabinete; não expor à umidade; manter uma distância mínima de 0,5 m ao redor para ventilação
Pilhas e reciclagem	Não descartar com o lixo doméstico; reciclar em um ponto de coleta credenciado
Dimensões	Aproximadamente 250 x 200 x 80 mm (estimativa)
Peso	Aproximadamente 1,5 kg (estimativa)

Perguntas frequentes - DJM150BTVHF IBIZA SOUND

Como conectar um dispositivo Bluetooth à mesa de mixagem?

Coloque o seletor de entrada do canal 1 em BT (posição central). Na sua fonte Bluetooth (telefone, etc.), ative a busca por dispositivos. Ligue a mesa de mixagem. O LED Bluetooth pisca lentamente. Selecione 'BLUETOOTH' na lista de dispositivos disponíveis. O LED fica fixo e depois apaga: a conexão está estabelecida.

Como usar o microfone VHF sem fio?

Abra o compartimento de pilhas do microfone, insira uma pilha de 1,5 V respeitando a polaridade. Empurre o interruptor ON/OFF para cima. O indicador sob o interruptor e o da caixa acendem. Ajuste o volume do microfone VHF na mesa de mixagem com o botão correspondente.

O que fazer em caso de efeito Larsen (uivo) com o microfone?

Afaste o microfone da caixa e não o direcione para o alto-falante. Reduza o volume do microfone ou use a função Talkover para atenuar as outras fontes.

Como reproduzir música a partir de um pendrive?

Insira o pendrive na porta USB na parte frontal. Use os controles dedicados: |<< (faixa anterior), Play/Pause, >>| (próxima faixa), VOL. (diminuir volume), VOL+ (aumentar volume). O nível é exibido na tela LED.

Como ajustar o tom de um canal?

Para cada canal, use os potenciômetros: Graves (baixas frequências), Médios (frequências médias) e Agudos (altas frequências). Cada ajuste permite uma variação de ±12 dB.

Para que serve o crossfader?

O crossfader mistura os sinais dos canais 1 e 2. Na posição central, ambos os canais são audíveis. Mova para a esquerda para ouvir apenas o canal 1, para a direita para o canal 2.

Como pré-ouvir um canal no fone de ouvido?

Pressione o botão Cue correspondente ao canal desejado. Use o botão PHONE/MON OUT para selecionar a saída de fone de ouvido ou monitor. Ajuste o volume do fone com o controle geral.

Qual é a função Talkover?

Quando o botão Talkover é pressionado, todas as outras fontes (música, etc.) são atenuadas em 14 dB para que a voz do microfone seja melhor ouvida. Solte para retornar ao volume normal.

Como conectar a mesa de mixagem a um amplificador?

Use a saída Geral (RCA) para conectar o amplificador principal. O sinal vem do mix final após o crossfader. Para gravação, use a saída MON (nível não influenciado pelos controles gerais).

O que fazer se o LED Bluetooth não acender?

Verifique se a mesa de mixagem está ligada (interruptor LIG/DES na posição ON e adaptador de corrente conectado). Se o LED não piscar, certifique-se de que o seletor de entrada do canal 1 está em BT. Se o problema persistir, reinicie os dois dispositivos e tente novamente.

MANUAL DE UTILIZADOR DJM150BTVHF IBIZA SOUND

AVISO! Não colque equipments de alta sensibilitad, tais como amplificadores e leitores de cassetes directamente acima ou abaixo da unidade. Esta unidade tem um forte campo magnético que pode induzir ruidos em dispositivos não-blindados localizados nas proximidades. O campo tem pontos fortes logo acima e abaixo do aparelho. Localize o amplífador na parte inferior da prateleira e do pré-amplífador ou outras equipamento sensivel no topo.

AVISO

RISCO DE ELECTROUSSão

NÃO ABRIR

Para fazer chocues eletricos, não remove a tampa superior ou inferior. Não existem peças substituíveis no interior. Recorra aos serviços de pessoal qualificado. Desligue o cabo de alimentação antes de remover a tampa traseira do pailen para aceder ao interruptor.

AVISO! De modo a reduzir o risco de electrocussao, mantenha o equipamento afastado da agua ou humidade!

O punto de exclamação no triángulo é usado para alertar o'utilizar para importantes instruções de utilizesação e manutenção

O raio no triangulo é uso para alertar ou'utilizar para o risco de electrocussao

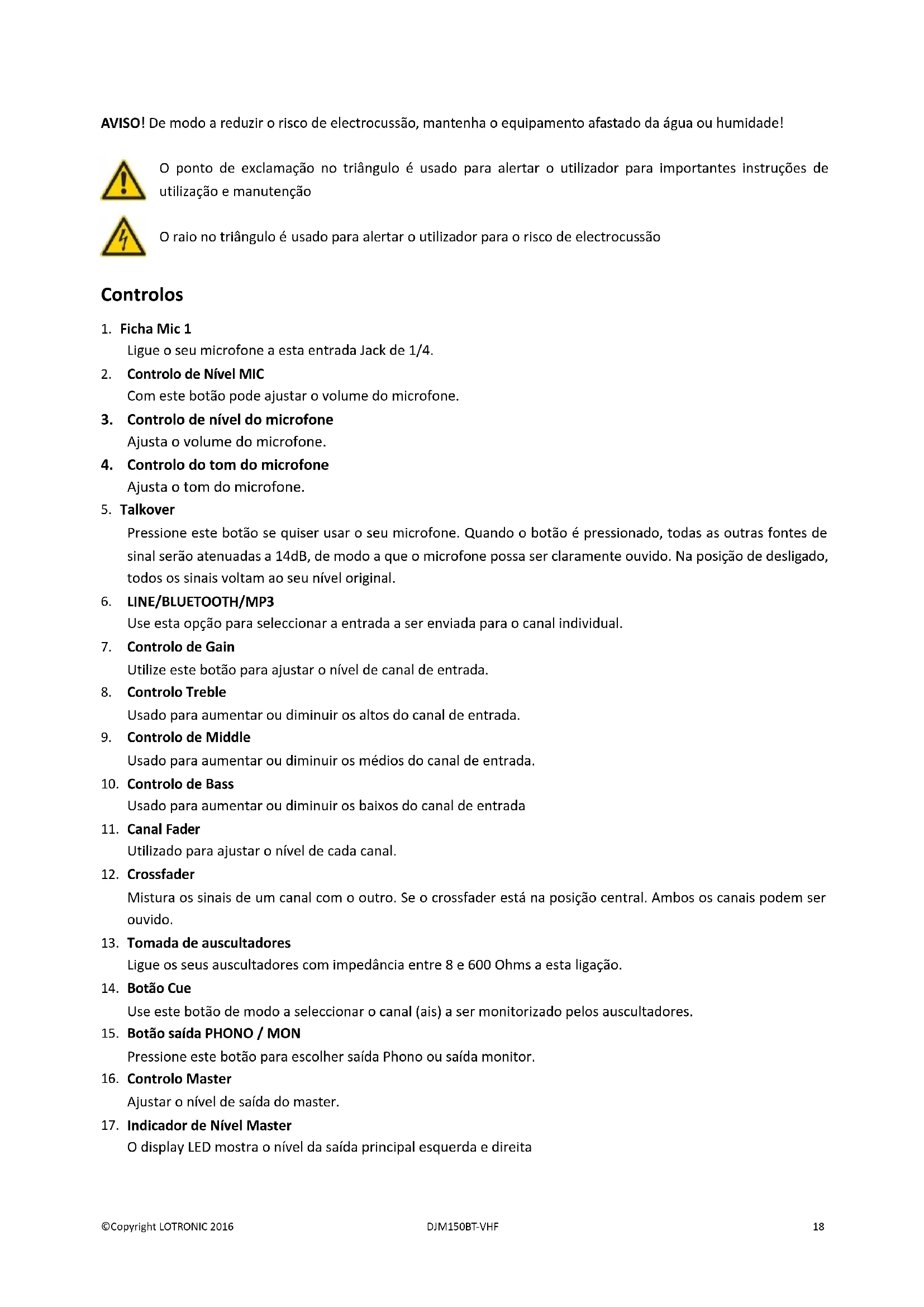

Controls

1. Ficha Mic 1

Ligue o seu microfone a esta entrada Jack de 1/4.

1. Controlo de Nível MIC

Com este botão pode fazer o volume do microfone.

1. Controlo de nível do microfone

Ajusta o volume do microfone.

1. Controlo do tom do microfone

Ajusta o tom do microfone.

1. Talkover

Pressione este botão se quiser usar o seu microfone. quando o botão é pressionado, todas as outras fontes de sinal são atenuadas a 14dB, de modo a que o microfone possa ser claramente ouvido. Na posicao de desligado, todos os sinais voltam ao seu nivel original.

1. LINE/BLUETOOTH/MP3

Use esta opção para selecionar a entrada a ser enviada para o canal individual.

1. Controlo de Gain

Utilize este botão para fazer o;nível de canal de entrada.

1. Controlo Treble

Usado paraacular ou diminuir os altos do canal de entrada.

1. Controlo de Middle

Usado paraacular ou diminuiro os médios do canal de entrada.

1. Controlo de Bass

Usado paraacular ou diminuiro os baixos do canal de entrada

1. Canal Fader

Utilizzato para ajustar o;nível de cada canal.

1. Crossfader

Mistura os sinais de um canal com o除外. Se o crossfader está na posicao central. Ambos os canais podem ser ouvido.

Use this botao de modo a selecionar o canal (ais) a ser monitorizado pelos auscultadores.

1. Botão saída PHONO/MON

Pressione este botão para escolher saía Phono ou saía monitor.

1. Controlo Master

Ajustar o;nivel de saida do master.

O display LED在哪o nivel da saida principal esquerda e direita

18. Entrada USB

Entrada para pen USB.

19. Controlo USB

Controles de leitor USB

a: | <<: Utilize este botão para Reinecer a faixa ou para selecionar a faixa anterior.

b: Play / Pause: Cada vez que pressionar este botão, a operação inicia ou para.

c: >> |: Utilize este botão para selecionar a faixa segunte.

d: VOL-: Utilize este botao para diminuir o volume.

e: VOL + (28): Utilize este botão paraacular o volume.

f: EQ (29): permite que selezione o efeito.

g: Display LED (30): Mostra a informação MP3.

20. LED indicator do microfone sem fios

Acende quando receives um sinal do microfone sem fios.

21. BLUETOOTH LED:

Apresenta o estado de functiimento do BLUETOOTH. Na activacao do BLUETOOTH, o LED liga e fica a piscar lentamente indicando que está pronto para a conexao. Se nao estabelecer nenhuma conexao dentro de 1 minuto, o LED desiga-se e osystema entra em modo de espera. Se a conexao é estabelecida a partir de um leitor, os LEDs piscam lentamente. A partir deste punto é possivel utilizeo o leitor para reproduzir as suas faixas.

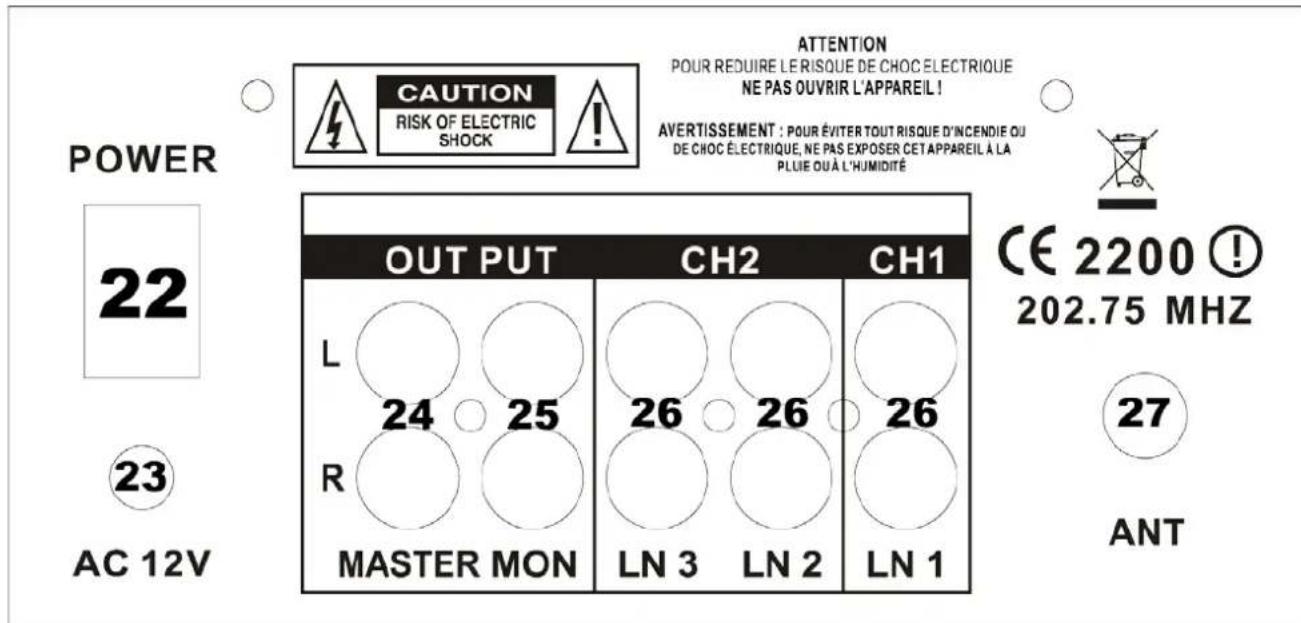

DESCRÊçO DO PAINEL TRASEIRO

22. Interruption de alimentacao

Pressione o botão para ligar o aparelho. O LED acende quando o aparelho está ligado.

23. Ligação AC

Esta unidad vem com um adaptoracor AC 12V. Ligue-se ao AC 12V antes de colocaclo numa fonte de energia adequada.

24. Saída de MASTER

Saía principal que liga ao amplificador principal (DJ mix final après Crossfader), aceita ligações RCA.

25. Sáda MON

Para ligar o aparelho AUX. Estas tomas sao tipo RCA, que sao adequadas a ligaao de um dispositivo de gravacao. O seu nivel nao é influencido pelo controlo principal / canal.

26. Fichas de entrada Line

Estas entradas, para CH1-CH2 aceita ligações RCA-plug.

27. Antena VHF

Estenda totalmente a antenna para optimizar a receção do sinal do microfone.

EMPARELHAMENTO DO BLUETOOTH

Cologne o interruptor 1 na posicao BT (centro). Ligue o BLUETOOTH do seu dispositivo molev e inicia umaquesa de dispositivos. Assim que o aparecido for detectado, selecao-o para emparelhar. A partir doemparelhamento é possivel reproducir as suas faixas neste canal.

MICROFONE SEM FIO

• Abra o compartmentamento da bateria no microfone por meio de uma chave de fenda. Insira uma bateria de 1.5V (incluido) com a polaridade correta no compartmentamento da bateria. Fecha o compartmentamento das pilhas e aperte os parafusos.
• Deslize a chave ("ON / OFF") para cima, para a posicao ON, o LED abaixo do interruptor deve acender eo LED na unidade principal también deve acender para indicar que transporteira sinais está送去 recebidos.
• Se o "LOW - BATT" LED em Luzes de microfone, trocar a bateria.
• Evite de "feedback" (barulhos ou gritos som atraves do alto-falante), mantendo o microfone a uma distança razoavel do alto-falante e apontando-o para longe do alto-falante para que ele não ouve suapropria saida.
• quando não estiver em uso,DSL que microfone sem fio desligado. Se você não vai usar o microfone por um longo periodo de tempo, retire a bateria.

ESPECIFICAções

ENTRADAS:

Microfone. 3mV / 2.2k

Line. 150mV/47kΩ

SAIDAS:

Main 0 dB/1V600Ω

MON. 0 dB/1V600Ω

PHONE 300mW/16-32Ω

Controlo de Tone

Treble.+12dB/-12dB

Middle. +12dB / - 12dB

Bass .+12dB/-12dB

GERAL:

Frequência 20Hz~20 kHz ±2dB

Distortion ..<0.02%

S/N. Melhor que 70 dB

Produtos eletricos nãodeerao serposto em contentores delixo caseiros.Porfavor,deposite-os em contentores para reciclagem.Qestioneas autoridadeslocaisouondeadquiriuoproduitosobrecomodeveraproceder.
