DJM150BTVHF - Mischpult IBIZA SOUND - Kostenlose Bedienungsanleitung

Marke	Ibiza Sound
Modell	DJM150BTVHF
Produkttyp	Stereo-Mischpult mit USB, Bluetooth und VHF-Mikrofon
Stromversorgung	Inklusive 12V AC-Netzadapter
Eingänge	2 RCA-Line-Eingänge (Kanal 1 und 2), 1 Mikrofon-Eingang (6,35-mm-Klinke), 1 drahtloser VHF-Mikrofoneingang, 1 USB-Anschluss
Ausgänge	RCA-Generalausgang, RCA-MON-Ausgang (Vorhör), Kopfhörerausgang (6,35-mm-Klinke, 8-600 Ω)
Klangregelung	Höhen, Mitten, Tiefen: Einstellung ±12 dB
Frequenzgang	20 Hz - 20 kHz ±2 dB
Klirrfaktor	< 0,02%
Signal-Rausch-Verhältnis	> 70 dB
Bluetooth-Funktionen	Drahtlose Verbindung für Audio-Streaming auf Kanal 1
USB-Funktionen	MP3-Player mit Steuerung (Wiedergabe/Pause, vorheriger/nächster Titel, Lautstärke, EQ)
VHF-Mikrofon	Frequenz 202,75 MHz, typische Reichweite 30 m, 1,5-V-Batterie inklusive
Crossfader	Mischung zwischen Kanal 1 und 2 (Mittelstellung = beide Kanäle hörbar)
Talkover	Dämpft andere Quellen um 14 dB bei Mikrofonnutzung
Anzeige	Allgemeine Pegel-LED (links/rechts) und MP3-LED-Anzeige
Wartung und Reinigung	Vor der Reinigung das Gerät vom Stromnetz trennen; ein weiches, trockenes Tuch verwenden. Keine Lösungsmittel verwenden.
Sicherheit	Gehäuse nicht öffnen; vor Feuchtigkeit schützen; einen Mindestabstand von 0,5 m für die Belüftung einhalten
Batterien und Recycling	Nicht mit dem Hausmüll entsorgen; an einer zugelassenen Sammelstelle recycling geben
Abmessungen	Ca. 250 x 200 x 80 mm (Schätzung)
Gewicht	Ca. 1,5 kg (Schätzung)

Häufig gestellte Fragen - DJM150BTVHF IBIZA SOUND

Wie verbinde ich ein Bluetooth-Gerät mit dem Mischpult?

Stellen Sie den Eingangswahlschalter von Kanal 1 auf BT (mittlere Position). Aktivieren Sie an Ihrer Bluetooth-Quelle (Telefon usw.) die Gerätesuche. Schalten Sie das Mischpult ein. Die Bluetooth-LED blinkt langsam. Wählen Sie 'BLUETOOTH' in der Liste der verfügbaren Geräte. Die LED leuchtet dauerhaft und erlischt dann: Die Verbindung ist hergestellt.

Wie verwende ich das drahtlose VHF-Mikrofon?

Öffnen Sie das Batteriefach des Mikrofons, legen Sie eine 1,5-V-Batterie polrichtig ein. Schieben Sie den ON/OFF-Schalter nach oben. Die Anzeige unter dem Schalter und die am Lautsprecher leuchten auf. Stellen Sie die Lautstärke des VHF-Mikrofons am Mischpult mit dem entsprechenden Regler ein.

Was tun bei Rückkopplung (Pfeifen) mit dem Mikrofon?

Halten Sie das Mikrofon vom Lautsprecher fern und richten Sie es nicht auf den Lautsprecher. Reduzieren Sie die Mikrofonlautstärke oder verwenden Sie die Talkover-Funktion, um andere Quellen zu dämpfen.

Wie spiele ich Musik von einem USB-Stick ab?

Stecken Sie den USB-Stick in den USB-Anschluss an der Vorderseite. Verwenden Sie die zugehörigen Bedienelemente: |<< (vorheriger Titel), Play/Pause, >>| (nächster Titel), VOL. (Lautstärke verringern), VOL+ (Lautstärke erhöhen). Der Pegel wird auf dem LED-Bildschirm angezeigt.

Wie stelle ich die Klangfarbe eines Kanals ein?

Für jeden Kanal verwenden Sie die Potentiometer: Tiefen (tiefe Frequenzen), Mitten (mittlere Frequenzen) und Höhen (hohe Frequenzen). Jede Einstellung ermöglicht eine Variation von ±12 dB.

Wofür wird der Crossfader verwendet?

Der Crossfader mischt die Signale von Kanal 1 und 2. In Mittelstellung sind beide Kanäle hörbar. Schieben Sie ihn nach links, um nur Kanal 1 zu hören, nach rechts für Kanal 2.

Wie kann ich einen Kanal über Kopfhörer vorhören?

Drücken Sie die Cue-Taste des gewünschten Kanals. Verwenden Sie die PHONE/MON OUT-Taste, um den Kopfhörer- oder Monitorausgang auszuwählen. Stellen Sie die Kopfhörerlautstärke mit dem allgemeinen Lautstärkeregler ein.

Was ist die Talkover-Funktion?

Wenn die Talkover-Taste gedrückt wird, werden alle anderen Quellen (Musik usw.) um 14 dB gedämpft, damit die Mikrofonstimme besser zu hören ist. Lassen Sie sie los, um zur normalen Lautstärke zurückzukehren.

Wie schließe ich das Mischpult an einen Verstärker an?

Verwenden Sie den Generalausgang (RCA), um den Hauptverstärker anzuschließen. Das Signal kommt vom endgültigen Mix nach dem Crossfader. Für eine Aufnahme verwenden Sie den MON-Ausgang (Pegel nicht von allgemeinen Reglern beeinflusst).

Was tun, wenn die Bluetooth-LED nicht leuchtet?

Stellen Sie sicher, dass das Mischpult eingeschaltet ist (Ein-/Ausschalter in Position ON und Netzadapter angeschlossen). Wenn die LED nicht blinkt, überprüfen Sie, ob der Eingangswahlschalter von Kanal 1 auf BT steht. Wenn das Problem weiterhin besteht, setzen Sie beide Geräte zurück und versuchen Sie es erneut.

BEDIENUNGSANLEITUNG DJM150BTVHF IBIZA SOUND

SICHERHEITSVORSCHRIFTEN

MAGNETFELD

VORSICHT! Keine empfindlichen Geräte wie Vorverträger oder Kassettenrekorder auf oder unter den Verträger stellen. Der Verträger besitzt ein starkes Magnetfeld, das bei nicht abgeschirmten Geräten Brummgeräusa che verursacht. Die stärksten Punkte befinden sich auf und unter dem Gerät. Wenn Sie den Verträger in ein Geräterack einbauen, installieren Sieihn ganz unten im Rack und alle anderen Geräte darüber.

Um Stromschlag zu vermeiden, nicht das Gehäuse öffnen. Es enthalt keine vom Benutzer auswechselbaren Teile. Reparaturen dürfen nur von Fachpersonal ausgeführrt werden. Netzkabel abziehen, bevor Sie die Rückwand öffnen, um Zugang zum Gain Regler zubekommen.

WARNING! Um Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen!

Das Dreieck mit dem Ausrufezeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Bedienungs- und Wartungshinweise

Der Blitz im Dreieck lenkt die Aufmerksamkeit des Benutzers auf ein Stromschlagrisiko

Regler

1. Mic 1 Buchse

Zum Anschluss eines Mikrofons mit 6,35mm Klinkenstecker.

1. MIC Pegelregler

Zum Einstellen der Mikrofonlautstärke

1. WIRELESS MIC Pegelregler

Stellt die lautstärke des Funkmikrofons ein.

1. MIC Tone Regler

Mikrofonklangregler

1. Talkover Taste

These Taste drucken, wenn Sie das Mikrofon benutzen möchten. Wenn die Taste gedrückt ist, wird der Pegel aller anderen Quellen um 14dB gedämpft, um die Mikrofonansage deutlich horen zu konnen. In der OFF Stellung kehren alle Signale wieder zu ihrem ursprünglichen Pegel zurück.

1. Line/Bluetooth/MP3 Schalter

Wahlschalter für die Eingangsquelle des Kanals

1. Gain Regler

Regelt den Eingangspegel des Kanals.

1. Treble Regler

Stellt die HOHEN Frenzen des Eingangsgkanals ein.

9.Middle Regler

Stellt die MITTLEREN Frenzen des Eingangskanals ein.

1. Bass Regler

Stellt die TIEFEN Frenzen des Eingangskanals ein

1. Kanalfader

Stellt den Pegel jeder Kanals ein.

1. Crossfader

Mischt die Signale der beiden Kanäle. In der mittleren Stellung sind beiden Kanäle gleichzeitig hörbar.

1. Kopfhörerbuchse

Zum Anschluss eines Kopfhörers mit 8 bis 600 Ohm Impedanz.

1. Cue Taste

Wählt den oder die Kanäle, die im Kopfhörer vorgehört werden sollen.

1. PHONE/MON OUT Taste

Mit dieser Taste den Kopfhörer- oder Monitorausgang wahren

16. Master Regler

Stellt den Pegel des Masterausgangs ein.

17. Master Pegel Display

Die LED zeigt den Ausgangspegel des rechten und linken Masterausgangs an.

18. USB Port

Anschlussport für einen USB Stick.

19. USB REGLER

Regler fur den USB Player

a: |<< : Wiederholt den laufenden Titel oder springt zum Anfang des vorigen Titels.
b: Play/Pause: Schaltet zwischen Abspielen und Pause um.
c: >>|: Wahl des{nachsten Titels
d: VOL-: Vermindern der Lautstärke.
e: VOL+(28): Erhöhen der Lautstärke
f: EQ(29):Effektwahl.
g: LED DISPLAY(30): Anzeige der MP3 Informationen.

20. Betriebs-LED des Funkmikrofons

Leuchtet beim Empfang eines Signals vom Funkmikrofon

1. BLUETOOTH LED: Beim Einschalten des Mischpults blinkt die LED langsam, um anzuzeigen, dass das Mischpult an ein Bluetooth Gerät angeschlossen werden kann. Wenn nach 1 Minute keine Verbindung aufgebaut werden konnte, erlischt die LED. Wenn eine Verbindung erstellt wurde, blinkt die LED noch 2-3 Sekunden langsam, flickert auf und erlischt. Nun können Sie Musik von ihrem Bluetooth Gerät auf Kanal 1 hören.

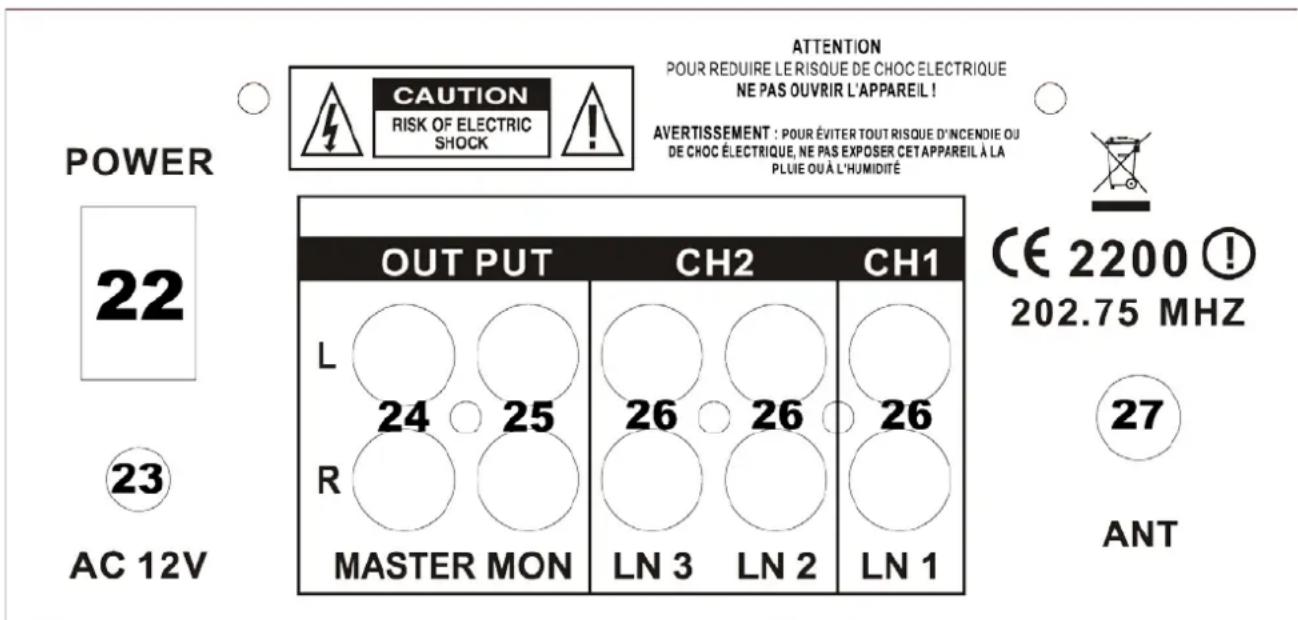

RÜCKSEITE

22. Netzschalter

Zum Einsatz des Geräts drücken. Die LED leuchtet, wenn das Gerät eingeschaltet ist.

23. AC Anschluss

Das Gerät wird mit einem 12V AC Adapter gefelfert. Die 12V AC Buchse anschließen, bevor Sie den anderen Stecker in eine Netzsteckdose stecken.

24. Master Ausgang

Master Ausgang zum Anschluss an den Hauptveränder (endgültiger Mix nach dem Crossfaderteil) über Cinch Verbinder.

25. MON Ausgang

Cinch Verbinder zum Anschluss an AUX Geräte, die auch für Aufnahmegeräte geeignet sind. Der Pegel wird nicht von den Master/Kanalreglern beeinflusst.

26. Line Eingangsbuchsen

Cinch Verbinder fur Kanal 1 und 2.

27. VHF Antenne

Ganz ausziehen, um den VHF Empfang vom Funkmikrofon zu optimieren

BLUETOOTH PAIRING

Den Wahlschalter von Kanal 1 auf BT (mittlere Stellung) schieben. Ihr Bluetooth Gerät (z.B. Handy) in Suchmodus schalten. Das Mischpult einschalten. Unter den gefundenen Geräten „BLUETOOTH“ wahren. Sie können nun ihre Musik über Kanal 1 abspielen.

FUNKMIKROFON

• Batteriefach mit einem Schraubendreher öffnen und eine 1,5V Batterie (enthalten) polungsrichtig ins Batteriefach einlagen. Batteriefach schlieben und Schrauben festdrehen.
• Den ON/OFF Schalter auf ON schieren. Die LED unter dem Schalter, sowie die LED auf der Box leuchten auf, wenn das Signal vom Funkmikrofon ordnungsgemäß übertragen wird.
• Wenn die "LOW-BATT" LED auf dem Mikrofon aufleuchtet, muss die Batterie gewechselt werden.
• Um einen Larsen Effekt (Heulton aus dem Laufsprecher) zu vermeiden, muss sich das Mikrofon in einem genügenden Abstand von der Box befinden. Nicht das Mikrofon auf den Laufsprecher richten, damit es nicht seinen eigenen Ton hört.
• Nach Gebrauch das Funkmikrofon abschalten. Bei längerem Nichtgebrauch die Batterie entfernen.

TECHNISCHE DATEN

EINGÄNGE:

Mikrofon. 3mV/2.2kΩ

Line 150mV/47kΩ

AUSGÄNGE:

Hauptausgang 0 dB/1V600Ω

MON 0 dB/1V600Ω

PHONE 300mW/16-32Ω

Klangregler

Treble.+12dB/-12dB

Mitten. +12dB / - 12dB

Bass .+12dB/-12dB

ALLGEMEINES:

Frequenzgang. 20Hz~20 kHz ±2dB

Klirrfaktor <0.02%

Signal/Rauschabstand . besser als 70 dB

Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recyceit werden. Wenden Sie sich hierzu an die örtlichen Behörden oder ihren Fachhändler!
