BEDIENUNGSANLEITUNG MX401 IBIZA SOUND

BEDIENUNGSPANLEITUNG

MANUAL DE INSTRUÇÉS

GHID DE UTILIZARE

INSTRUKCJA OBSLUGI

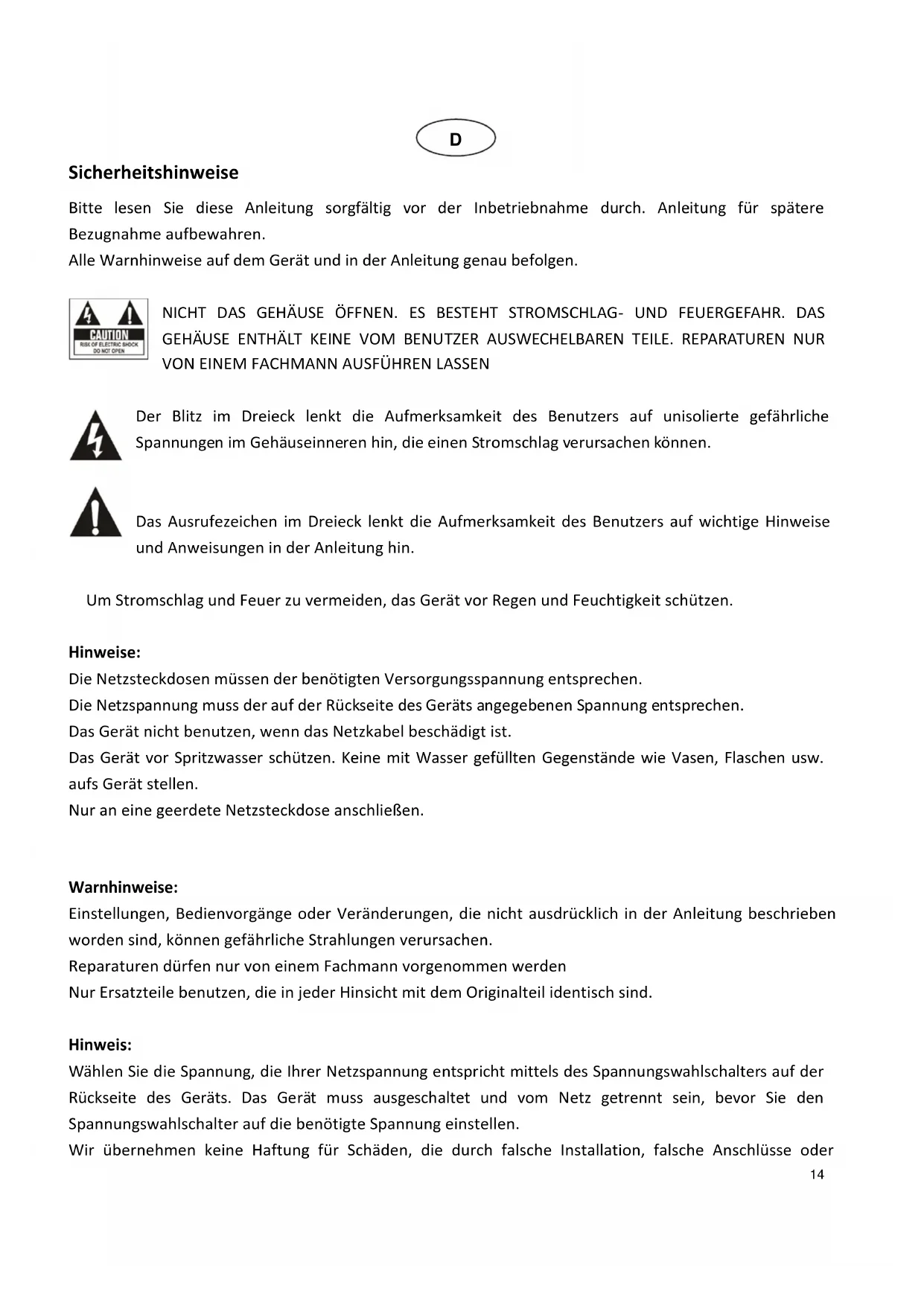

Bitte lessen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere Bezugnahme aufbewahren.

Alle Warnhinweise auf dem Gerät und in der Anleitung bereits befolgen.

Nicht DAS GEHÄUSE ÖFFNEN. ES BESTEHT STROMSCHLAG- UND FEUERGEFAHR. DAS GEHÄUSE ENTHALT KEINE VOM BENUTZER AUSWECHELBAREN TEILE. REPARATUREN NUR VON EINEM FACHMANN AUSFühREN LASSEN

Der Blitz im Dreieck lenkt die Aufmerksamkeit des Benutzers auf unisolierte gefährliche Spannungen im Gehäuseinneren hin, die einen Stromschlag verursachen können.

Das Ausrufezeichen im Dreieck lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise und Anweisungen in der Anleitung hin.

Um Stromschlag und Feuer zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.

Hinweise:

Die Netzsteckdosen müssen der bereitsigen Versorgungsspannung entsprechen.

Die Netzspannung muss der auf der Rückseite des Geräts angegebenen Spannung entsprechen.

Das Gerät nicht benutzen, wenn das Netzkabel beschädigt ist.

Das Gerät vor Spritzwasser schützen. Keine mit Wasser gefüllten Gegenstände wie Vasen, Flaschen usw. aufs Gerät stellen.

Nur an eine geerdete Netzsteckdose anschließen.

Warnhinweise:

Einstellungen, Bedienvorgänge oder Veränderungen, die nicht ausdrücklich in der Anleitung beschrieben worden sind, können gefährliche Strahlungen verursichen.

Reparaturen dürfen nur von einem Fachmann vorgenommen werden

Nur Ersatzteile benutzen, die in jeder Hinsicht mit dem Originalteil identisch sind.

Hinweis:

Wahlen Sie die Spannung, die Ihrer Netzspannung entspricht mittels des Spannungswahlschalters auf der Rückseite des Geräts. Das Gerät muss ausgeschelt und vom Netz getrennt sein, bevor Sie den Spannungswahlschalter auf die benötigte Spannung einstellen.

Wir übernehmen keine Haftung für Schäden, die durch falsche Installation, falsche Anschlüsse oder

Wichtige Hinweise:

1)itte lessen Sie these Anleitung sorgfaltig vor der Inbetriebnahme durch. Anleitung fur spate Bezugnahme aufbewahren.
2) Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen.
3) Behandeln Sie die Netzschnur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine beschädigte oder verformte Netzschnur kann Stromschlag und Defekte verursachen. Beim Abziehen des Steckers aus der Steckdose immer am Stecker anfassen, nie an der Schnurziehen.
4) Keine Metallgegenstände oder Flüssigkeiten ins Gehäuse dringen setzen. Sie können zu Stromschlag und Störungen führen.
5) Das Gerät niemals auf einen unsicheren Wagen, Ständer oder Tisch stellen. Das Gerät kann herunterfallen und Menschen verletzen. Nur mit einem vom Hersteller zugelassenen oder mit dem Gerät zusammen verkaufen Wagen, Stativ oder Tisch benutzen
6) Beim Anbringen des Geräts an der Decke oder Wand die Anweisungen des Herstellers befolgen und die vom Hersteller empfohlenen Montagematerialien benutzen.
7) Wenn das Gerät auf einem Gestell stehen, das Ganze vorsichtig bewegen. Plötzliches Bremsen, große Kraftanwendung und unebene Flächen können zum Umkippen führen.
8) Das Gerät nicht in der Nähe von Wasser benutzen z.B. geben einer Badewanne, Spüle, Waschmaschine.
9) Nicht die Belüftung behindern. Nicht auf ein Sofa, Bett, Sessel oder ähnliche weiche Unterlagen stellen. Nicht in ein geschlossenes Gehäuse wie einen Schrank einbauen, wo die Hitze nicht abgeleitet werden kann.
10) Das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern, Öfen und ähnlichen Geräten aufstellen.
11) Nicht das Netzkabel betreten oder quetschen.
12) Vor dem Reinigen den Netzstecker abziehen.
13) Das Gerät nur mit einem feuchten Tuch abwischen. Kein Wasser ins Gehäuse dringen halten.
14) Bei längerem Nichtgebrauch den Netzstecker abziehen.
15) Das Gerät muss von einem Techniker überprüft werden, wenn: das Netzkabel oder die -schnur beschädigt sind; das Gerät Regen oder anderen Flüssigkeiten ausgesetzt war; das Gerät nicht richtig Funktioniert oder eine beachtliche Leistungsänderung aufweist; das Gerät gefallen oder das Gehäuse beschädigt ist.

REPARATURENDURFENNURVONQUALIFIZIERTEMFACHPERSONALAUSGEFUHRTWERDEN.

Nach Abschluss der Wartungs- und Reparaturarbeiten setzen Sie alle Routineüberprüfungen durchführten, um die Sicherheit des Geräts zu gewährleisten.

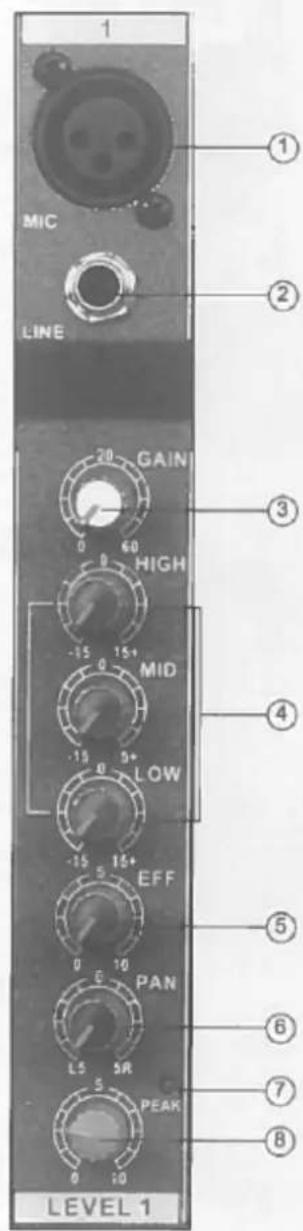

KANALREGLER:

① Mikrofoneingangsbuchse

Symmetrischer XLR Mikrofoneingang (1: Masse; 2: positiv; 3: negativ)

② LINE Eingang

Symmetrische Stereo-Klinkenbuchse (Spitze: positiv; R: negativ; Mantel: Masse)

Die Buchse eignet sich für symmetrische und asymmetrische Klinkenstecker.

③ GAIN Regler

Einstellung des Eingangssignalpegels. Um das Beste Verhältnis zwischen dem Signal/Rauschfaktor und dem dynamischen Bereich zu erreichen, muss der Eingangssignalpegel so eingestellt werden, dass der PEAK Anzeiger nur ab und zu kurz während der hochsten Transienten aufleuchtet.

④ Equalizer (HIGH, MID & LOW)

Der 3-Band EQ regelt den hohen, mittleren und tiefen Frequenzbereich. Der Stereokanal besteht einen 2-Band EQ: HIGH & LOW. Wenn der Regler auf “▼” staat, bleibt die Frequenz unverändert. Regler nach rechts drehen, um das entsprechende Frequenzband zu verstärken, bzw. nach links, um das Frequenzband abzuschwächen. Die folgende Tabelle zeigt den EQ Typ, die Frequenz und den Regelbereich für jeder Band an.

Band	Typ	Frequenz	Max. Cut/Boost
HIGH	Shelving	12kHz	± 15dB
MID	Peaking	2.5kHz
LOW	Shelving	80Hz

⑤ EFFECT Regler

Stellt den Pegel des Signals ein, das vom Kanal in den EFFECT Bus geschleift wird.itte beachten,dass der Signalpegel zum Bus ebenfalls vom Kanalfader beeinflusst wird.

⑥ PAN Regler

Der PAN Regler bestimmt die Stereostellung des Kanalsignals in den L & R STEREO Bussen.

⑦ PEAK Anzeiger

Wenn der Spitzenpegel des Post-EQ Signals 3dB unter Clipping erreicht, leuchtet die PEAK Anzeige gelb auf.

⑧ Kanalfaderregler

Stellt den Pegel des Kanalsignals ein. Mit diesen Fadern wird das Gleichgewicht unter den verschiedene Kanälen eingestellt.

HINWEIS: Die Fader aller unbenutzten Kanäle ganz herunterfahren, um Störgeräusche zu vermeiden.

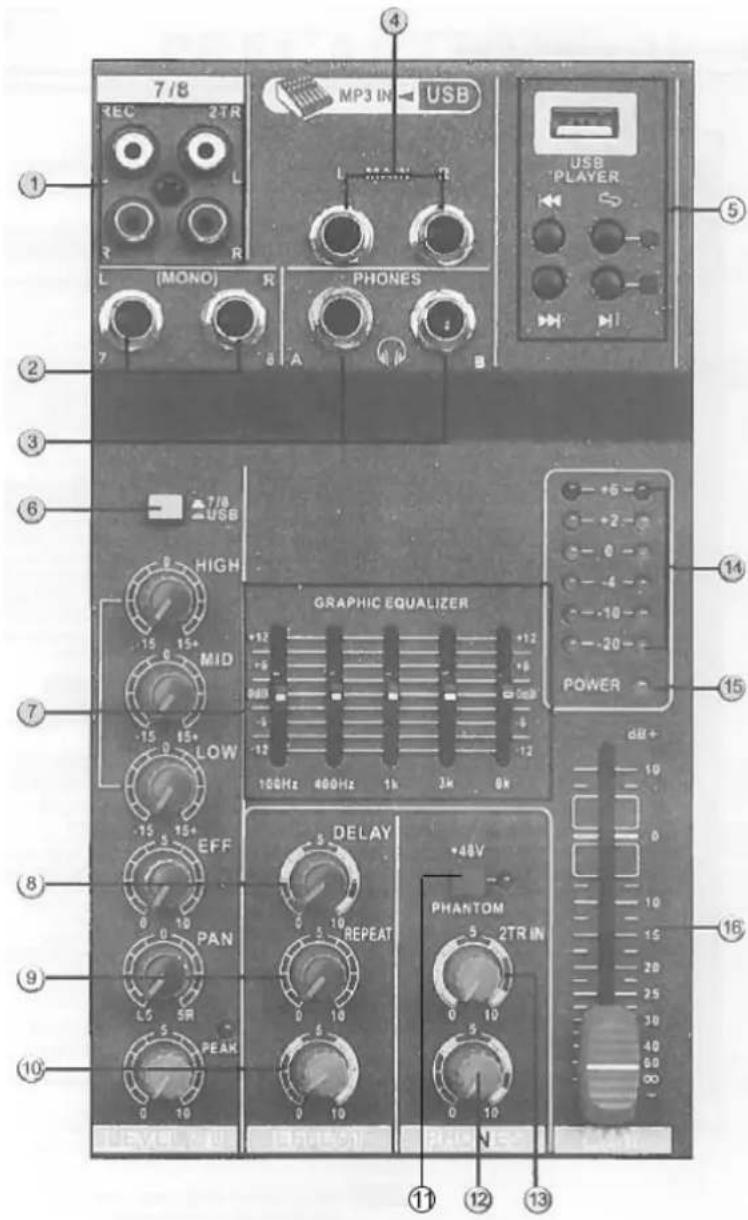

MASTER BEDIENFELD:

① REC & 2TR (L, R) Buchsen

Die REC Cinch-Buchsen dienen zum Anschluss an einen externen Recorder wie z.B. ein MD Recorder, um das Ausgangssignal von den MAIN OUT Buchsen aufzunehmen. Das Signal, das an den 2TR Eingang angeschlossen wird, wird in den MAIN Ausgang geschleift.

② LINE Eingangsbuchsen (Stereokanal)

Line-Eingänge über asymmetrische Stereo-Klinkenbuchsen.

③ Kopfhörerbuchsen

2 Buchsen fur Stereo-Kopfhörer: A & B.

④ MAIN OUT (L, R) Buchsen

Hier liegt die Stereo-Ausgangssumme des Mischpults an. Die Buchsen konnen an einen Leistungsverträker oder Aktivboxen angeschlossen werden. Diese Buchsen konnen auch an ein Aufnahmegerät angeschlossen werden, wenn der Pegel des Stereoausgangs mit dem MAIN OUT Masterfader eingestellt wird.

⑤ USB Player

SchlieBen Sie Ihr USB Gerät, das die MP3 bzw. WMA Musikdateien enthalt, an diesen Port an und speilen Sie die Titel über einend der Stereokanäle ab (USB Wahlschalter).

(6) (I) 3/4 (7/8) (·) USB Wahlschalter

Wahl des Eingangssignals: USB oder Kanal 3/4.

HAUPT-GRAPHIC EQUALIZER

Dieser 5-Band EQ regelt das Audiosignal von den MAIN OUT Buchsen. Der EQ verstärkt/dämpft alle Frequenzbänder (100Hz / 400Hz / 1kHz / 3kHz / 8kHz) innerhalb eines Bereichs von ±12dB.

⑧ Delay Regler

Regelt die Verzögerungsdauer des internen Effektgeräts.

⑨ REPEAT Regler

Stellt die Tiefe der internen Digitaleffekte ein.

10 EFFECT Fader Regler

Stellt den Signalpegel der internen Effekte zum MAIN Bus ein.

(1) PHANTOM +48V Schaltung

Mit diesen Schalter wird die Phantomspeisung ein- und ausgeschelt. Wenn die Phantomspeisung eingeschaltet ist, liegen an allen Kanälen mit XLR Mikrofonbuchsen +48V an. Stellen Sie diesen Schalter auf ON, wenn Sie ein oder mehrere Kondensatormikrofone mit Phantomspeisung angeschlossen haben. HINWEIS: Wenn der Schalter auf ON stehen, liegen +48Vdc an Pin 2 & 3 aller XLR Mikrofonbuchsen an. ACHTUNG: Stellen Sie den Schalter auf OFF, wenn Sie keine Phantomspeisung benötigen.

Bevor Sie den Schalter auf ON stellen, vergewissern Sie sich, dass nur Kondensatormikrofone an die XLR Eingangsbuchsen angeschlossen sind. Andere Mikrofone können Schadennehmen, wenn sie an eine Phantomschaltung angeschlossen werden. Nur symmetrische, dynamische Mikrofone können Phantomspeisung vertragen.

Zum Schutz der Laufsprecher ist es ratsam, alle Leistungsverträger (oder Aktivboxen) auszuschalten, bevor Sie diesen Schalter benutzen. Es ist ebenfalls empfehlenswert, alle Ausgangsregler (Stereo Ausgänge, Masterfader, Fader der Gruppe 1-2, 3-4 usw.) ganz herunterzufahren, bevor Sie den Schalter betätigten, um plötzliche laute Gerausche zu verhindern, die Gehör- und Materialschäden verursachen können.

12 PHONES Regler

Stellt den Ausgangspegel der Buchsen (4) ein.

13 2TR IN (TAPE)

Stellt das Eingangssignal von TAPE nach MAIN ein.

⑭ LED Leiter

These LED Leiter zeit den Signalpegel vom MAIN und vom PHONES Ausgang an.

15 Betriebsanzeige

Sie leuchtet, wenn das Mischpult in Betrieb ist.

Stellt den Signalpegel ein, der in die MAIN OUT Buchse geschleift wird.

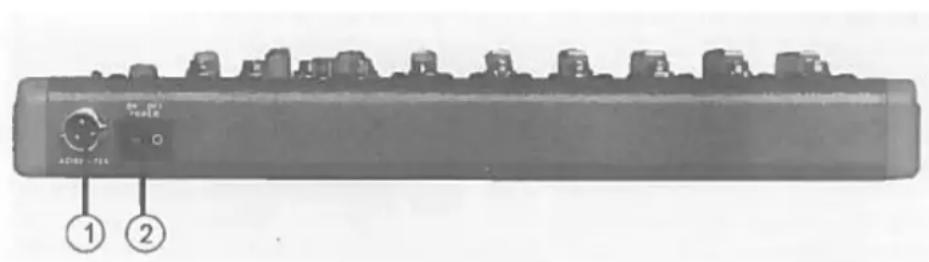

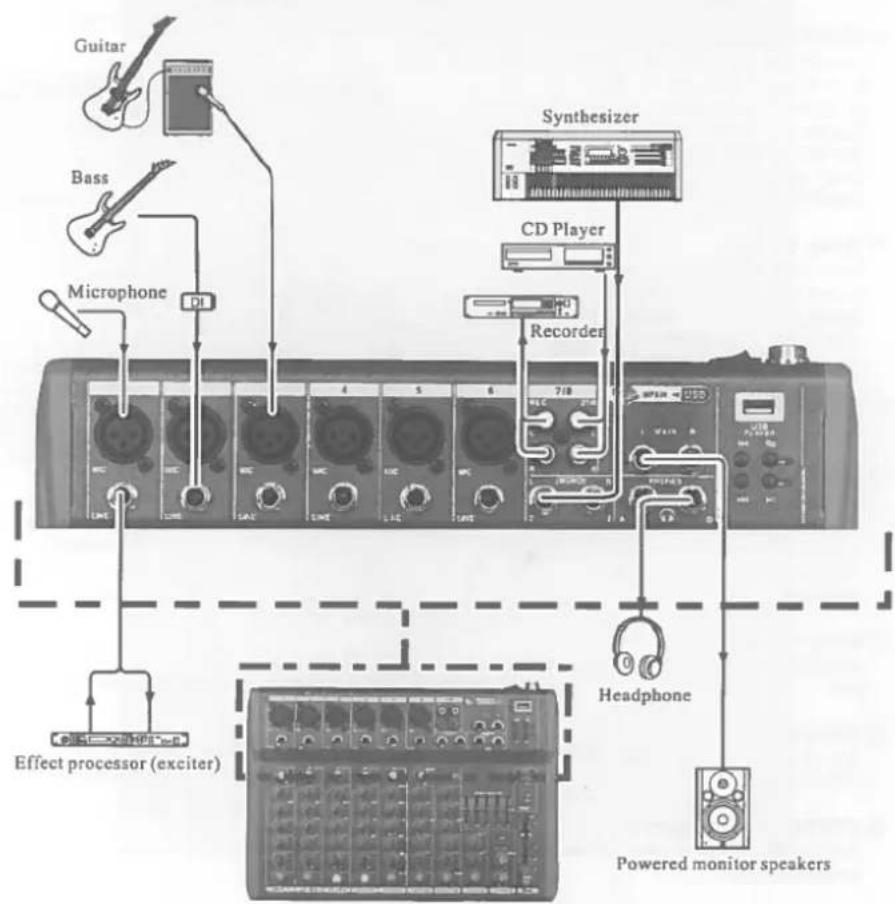

RÜCKSEITE:

① POWER

AC Netzanschluss: Zum

Anschluss des mitgelieferten Netzteils.

(2) Betriebsschalter

VERBINDER

Ein- & Ausgangsverbinder	Polarität	Konfiguration
MIKROFONEINGANG, STEREO AUSGANG	Pin 1: Masse	INPUT OUTPUT
	Pin 2: Positiv (+)	XLR Jack
	Pin 3: Negativ (-)
	Ein-/Ausgang
LINE EINGANG (monaurale Kanäle) GROUP OUT, STEREO OUT, MONITOR OUT, AUX SEND, EFFECT SEND	Spitze: Positiv (+)	Ring
	Ring: Negativ (-)
	Hülse: Masse
INSERT	Spitze: Ausgang	Sleeve Tip TRS Phone Jack
	Ring: Eingang
	Hülse: Masse
PHONES	Spitze: L	Sleeve Tip Phone Jack
	Ring: R
	Hülse: Masse
RETURN LINE INPUT (stereo channels)	Spitze: Positiv
	Hülse: Masse

WICHTIGER HINWEIS: Elektrogeräte gehoren nicht in den Hausmüll. Sie müssen in speziellen

Betrieben recycliert werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für

Elektrokleingerate (Wertstoffhof)!

Stromschlaggefahr - Nicht das Gehäuse öffnen
