GEBRUIKSAANWIJZING MX401 IBIZA SOUND

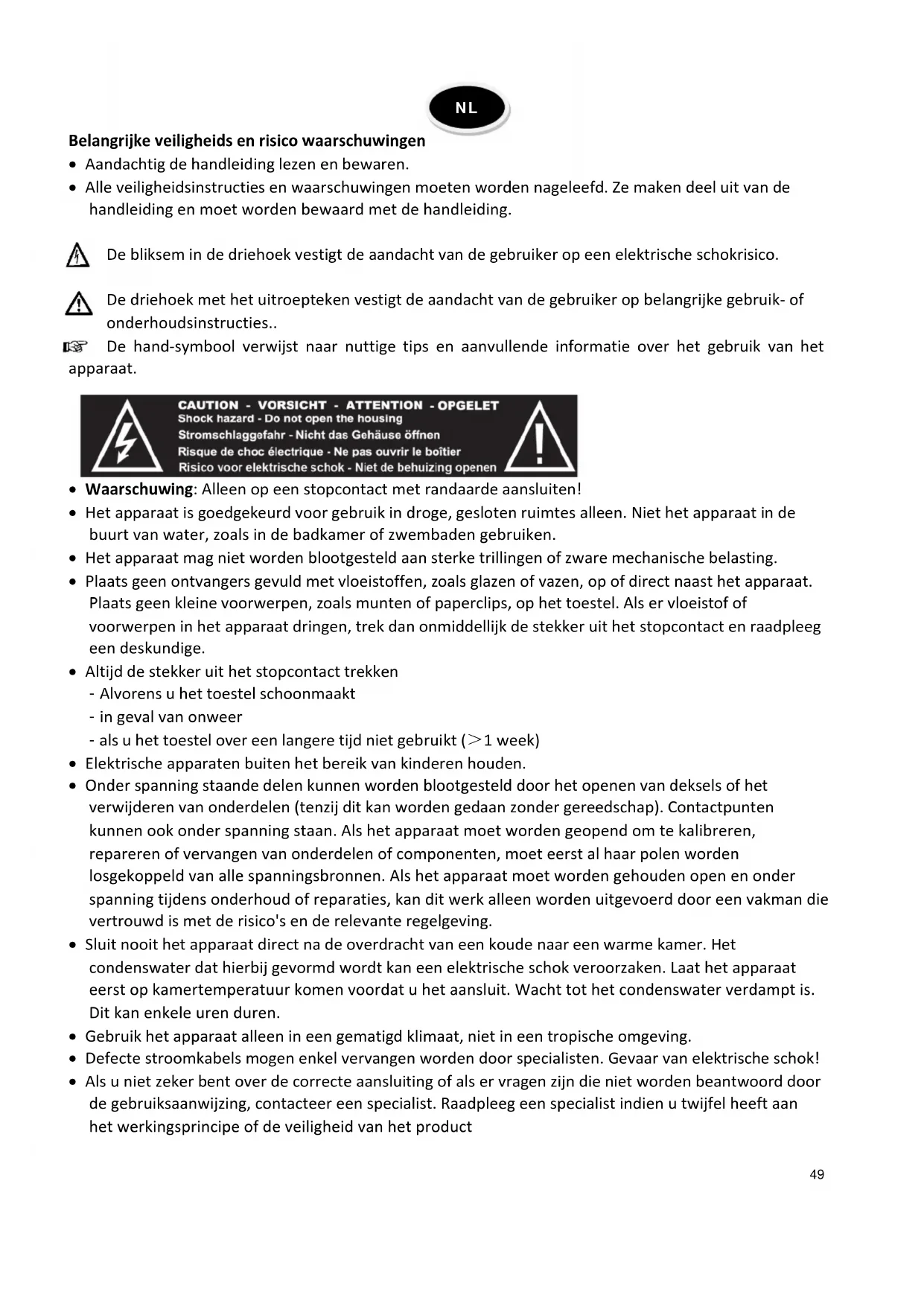

• Aandachtig de handleiding lezen en bewaren.
• Alle veiligheidsinstrumentes en waarschuwingen moeten worden nageleefd. Ze makeen deel uit van de handleiding en moet worden bewaard met de handleiding.

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schokrisico.
De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies..
De hand-symbool verwijst maar nuttige tips en aanvullende informatatie over het gebruik van het apparatus.

CAUTION - VORSICHT - ATTENTION - OPGELET

Risico voor elektrische schok - Niet de behuizing openen

• Waarschuwing: Alleen op een stopcontact met randaarde aansluiten!
• Het apparaat is goedgekeurd voor gebruik in droge, gesloten ruimtes alleen. Niet het apparaat in de buurt van water, zoals in de badkamer of zwembaden gebruiken.
• Het apparaat mag nicht worden bloatgesteld aan sterke trillingen of zware mechanische belasting.
• Plaats geen ontvangers gezuld met vloeistoffen, zoals glazen of vazen, op of direct naast het apparaat. Plaats geenkleine voorwerpen, zoals munten of paperclips, op het toestel. Als er vloeistof voorwerpen in het apparaat dringen, trek dan onmiddelijk de stekker uit het stopcontact en raadpleeg een deskundige.

• Altijd de stekker uit het stopcontact trekken

• Alvorens u het toestel schoonmaakt

• in geval van onweer

• als u het toestel over een langereijd Niet gebruikt (>1 week)

• Elektrische apparaten buiten het bereik van kinderen houden.

• Onder spanning staande delen können worden blootgesteld door het openen van deksels of het verwijderen van onderdelen (tenzij dit kan worden gedaan zonder gereedschap). Contactpunteren hun ook onder spanning staan. Als het apparaat要去 worden geopend om te kalibreren, repareren of verrangen van onderdelen of componenten,要去 eerst alhaar polen worden losgekoppeld van alle spanningsbronnen. Als het apparaat要去 worden gehonden open en onder spanningijdens onderhoud of reparations, kan dit werk alleen worden uitgevoerd door eenvakman die vertrouwd is met de risico's en de relevante regelgeving.
• Sluit nooit het apparaat direct na de overdracht van een koude maar een warme kamer. Het condenswater dat hierbij gezormd worden kan een elektrische schok veroorzaken. Laat het apparaat eerst op kamertemperatuur komen voordat u het aansluit. Wacht tot het condenswater verdampt is. Dit kan enkele uren duren.
• Gebruik het apparaat alleen in een gematigd klimaat, Niet in een tropische omgeving.
  Defecte stroomkabels mogen enkel verrangen worden door specialisten. Gevaar van elektrische schok!
• Als u Niet zeker bent over de correcte aansluiting of als er vragen zich die nicht worden beantwoord door de gebruiksaanwijzing, contacteer een specialist. Raadpleeg een specialist indien u twijfel heeft aan het werkingsprincipe of de verilgheid van het product

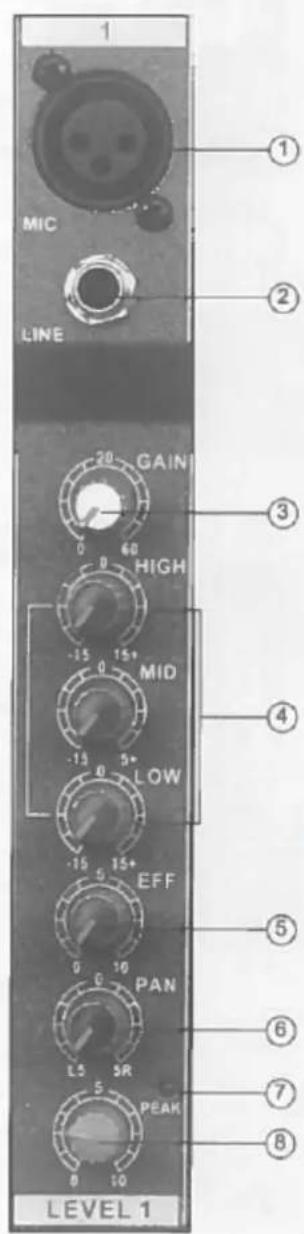

① MIC ingang

Gebalanceerde XLR microfoon ingang (1: massa; 2: hot; 3: cold)

② LINE ingangen

Gebalanceerde 6,35mm stereo jack ingang (T: hot; R: cold; S: massa) U kunt gebalanceerde en ongebalanceerde jack pluggen aansluiten.

③ GAIN controle

Stelt het ingangssignaalniveau in. Om het Beste evenwicht:tussen de signaal/ruis verhouding en het dynamische bereik te bereiken, stel het ingangssignaalniveau zo in dat de PIEAK indicatie alleen af en toe en korttijdig oplicht tijdens de hoogste ingangstransienten.

④ Equalizer (HIGH, MID & LOW)

Deze 3-band EQ stelt de hoge, midden en lage frequentiebanden in. Het stereo kanaal heft een 2-frequentie band: HIGH & LOW. In de "▼" positie is er geen verandering in de frequentie band. Draai de knop maar rechts om de frequencies in de band te versterken enaar links om ze te verminderen. Het volgende tabel toont de EQ type, de frequentie en de maximale cut/boost voor elke band:

Band	Type	Frequentie	Max. Cut/Boost
HIGH	Shelving	12kHz	± 15dB
MID	Peaking	2.5kHz
LOW	Shelving	80Hz

⑤ EFFECT Controle

Stelt het niveau van het signal in dat van het kanaal in de EFFECT bus wordt gestuurd. Het signal niveau dat in de bus wordt gestuurd, wordt ook van de kanaalfader beinvloedt.

⑥ PAN controle

De PAN controle bepaald de stereo positie van het kanaalsignaal in de

STEREO L & R bussen.

⑦ PEAK indicatie

Als het piekniveau van de post EQ signala 3dB beneden clipping bereikt,licht de gele PEAK indicatie op.

Kanaal Fader Controle

Stelt het niveau van het kanaalsignaal in en de balance:tussen de verschillende kanalen.

LET OP: Stel de faders van de nicht gebruikte kanalen op het minimum om ruis te vermijden.

MASTER CONTROLSECTIE:

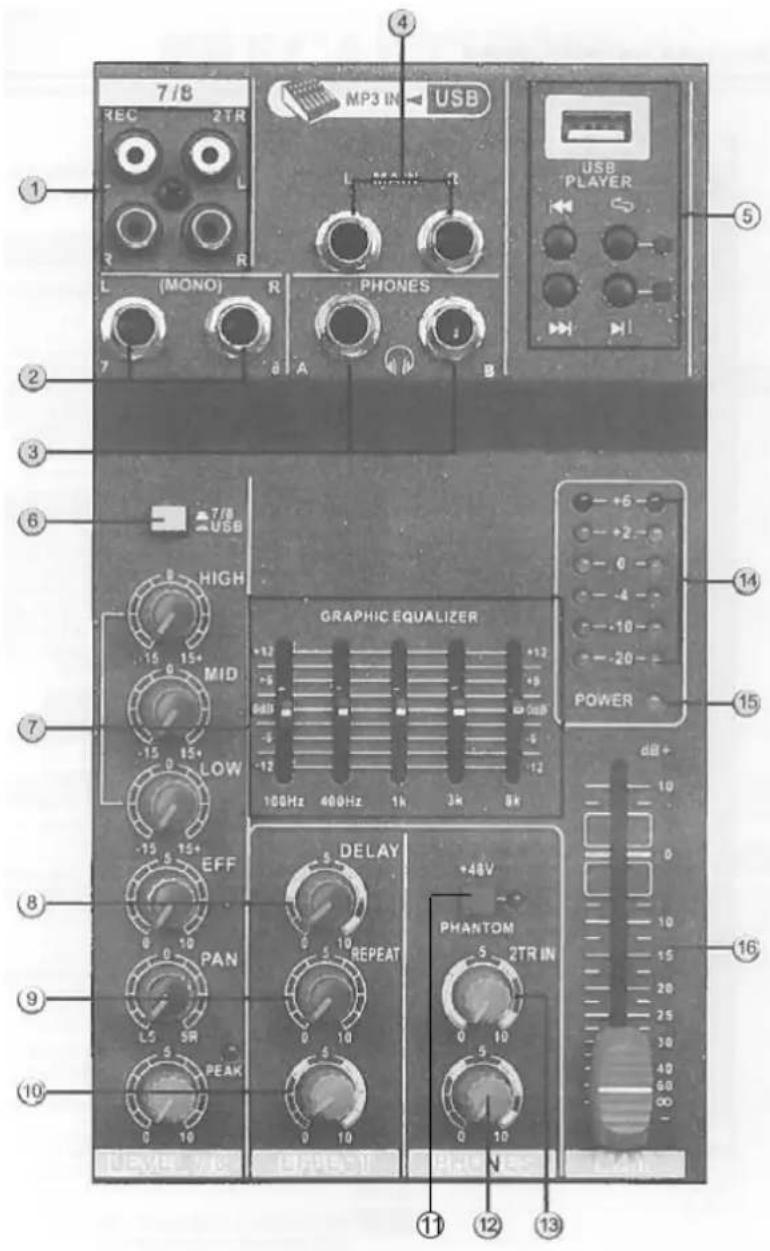

① REC / 2TR (L, R) Jacks

Sluit de REC tulp connectoren op een externe recorder aan om het signal van de MAIN OUT jack op te nemen. Sluit een bron op de 2TR connectoren aan om het signalaal waar de MAIN OUT te sturen.

② LIJN ingangen (stereo kanaal)

Ongebalanceerde stereo lijn ingangen via jack pluggen.

③ PHONES ingangen

U kunt twee paar hoofdtelefoons op deze stereo ingangen aansluiten: A & B.

(4) MAIN OUT (L, R) connectoren

Stereo uitgang van hetCCCCCC. Bijv. kunt U deze connectoren op een vermogensversterker aansluten. Indien U het niveau d.m.v. de MAIN OUT master fader instelt om de stereo uitgang op te nemen, kunt U deze connectoren ook op een recorder aansluten.

⑤ Music Player

Sluit een USB device met MP3 of WMA bestanden op deze port aan en luister maar uw muziek via een van de stereo kanalen (selectie via schakelaar 6).

(6) (I) 3/4 (7/8) (·) USB Selectie schakelaar

Kies het stereo kanaal voor uw USB device.

⑦ MAIN GRAPHIC EQUALIZER

Deze 5-band EQ stelt het signal van de MAIN OUT connectoren is. De EQ cut of boost alle frequentie banden (100Hz / 400Hz / 1kHz / 3kHz / 8kHz) binnen een bereik van ± 12dB .

⑧ Delay Controle

Stelt de vertraging van de interne effect unit in.

⑨ REPEAT Controle

Stelt de diepte van de interne effecten in.

10 EFFECT Fader Controle

Stelt het signal niveau van de interne effectenaar de MAIN bus in.

11 PHANTOM +48V schakelaar

Schakelt de fantoomvoeding aan en uit. Als deze schakelaar op ON staat, levert het mengpaneel +48V fantoom spanning in alle kanalen met XLR microfoon ingangen. Zet deze schakelaar op ON wonneer U een of meertere condensator microfoons met fantoom voeding gebruikt.

LET OP: In de ON positie levert het mengpaneel +48Vdc spanning maar de pin 2 & 3 van alle XLR microfoon ingangen. Wees zeker dat deze schakelaar op OFF staat wonneer U geen fantoom voeding gebruikt.

On de ON positie wees zeker dat alleen condensator microfoons op de XLR ingangen aangesloten zich! Om de luidsprekers Niet te beschadigen, schakel.altijd de versterkers (of actieve boxen)uit alvorens U deze schakelaar op ON of OFF zet. Het is aanbevolen alle uitgangscontroles (stereo out, Master fader, GROUP 1-2 fader, GROUP 3-4 fader, enz) op het minimum te stellen alvorens U de schakelaar bedient om het gevaar van lawaaierige ruis te vermijden die gehoorverlies of beschadiging van het toestel+kennenveroorzaken.

12 PHONES Controle

Stelt het uitgangsiveau van de connectoren (4) in.

13 2TR IN (TAPE)

Stelt het ingangssignaal van REC�nain.

Vumeter

Deze LED vumeter toont het niveau van de signaaluitgang van de MAIN en de PHONES.

15 POWER indication

Licht op wanner het mengpaneel aangeschakeld is.

Stelt het signaalniveau in dat maar de MAIN OUT connectoren gestuurd worden.

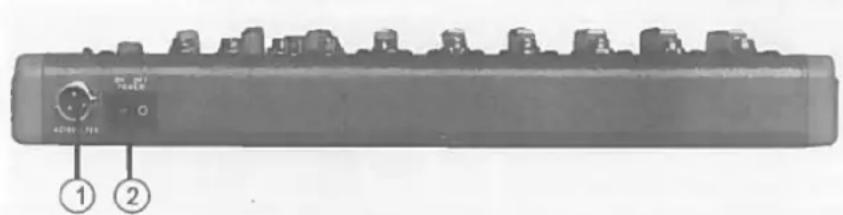

ACHTERPANEL:

① POWER

AC ingang: Sluit de meegeleverde Lichtnetadapter aan.

② Aan/uit schakelaar

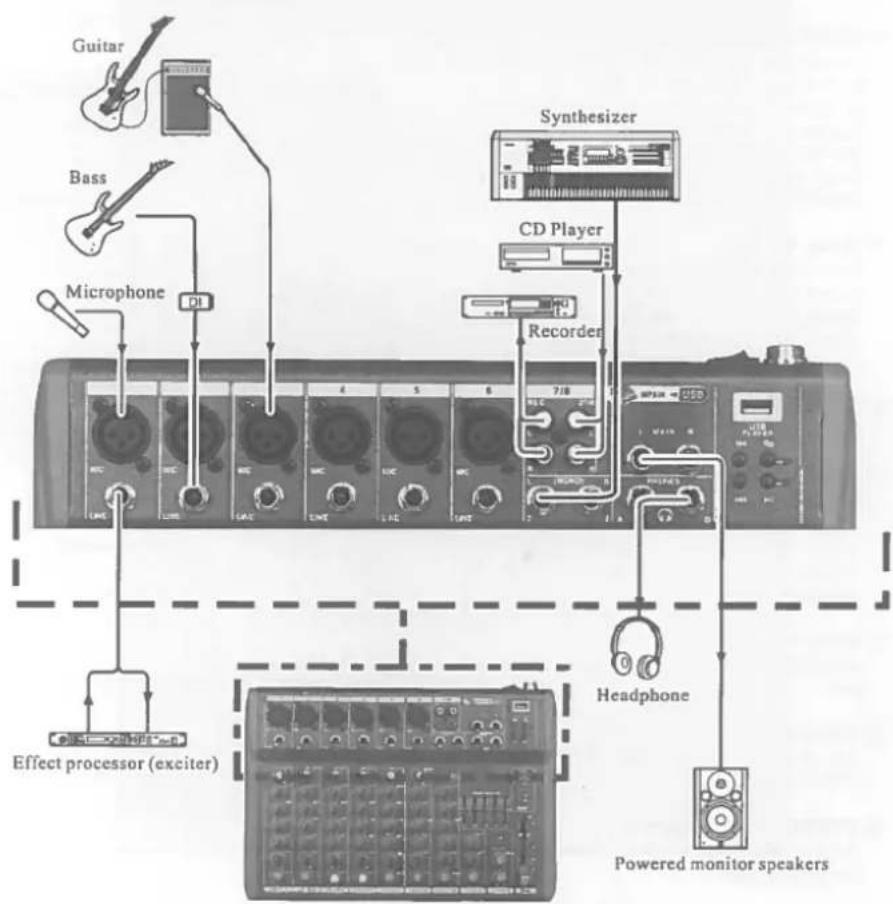

JACK LIJST

In & uitgangen	Polariteiten	Configuratie
MIC INPUT, STEREO OUT	Pin 1: Massa	INPUT OUTPUT
	Pin 2: Hot (+)
	Pin 3: Cold (-)
	in/uitgang	XLR Jack
LINE INPUT (monaural channels) GROUP OUT, STEREO OUT, MONITOR OUT, AUX SEND, EFFECT SEND	Tip: Hot (+)	Ring
	Ring: Cold (-)
	Sleeve: Massa
INSERT	Tip: Uitgang	Sleeve Tip TRS Phone Jack
	Ring: Ingang
	Sleeve: Massa
PHONES	Tip: L
	Ring: R
	Sleeve: Massa
RETURN LINE INPUT (stereo kanalen)	Tip: Hot	Sleeve Tip Phone Jack
	Sleeve: Massa
