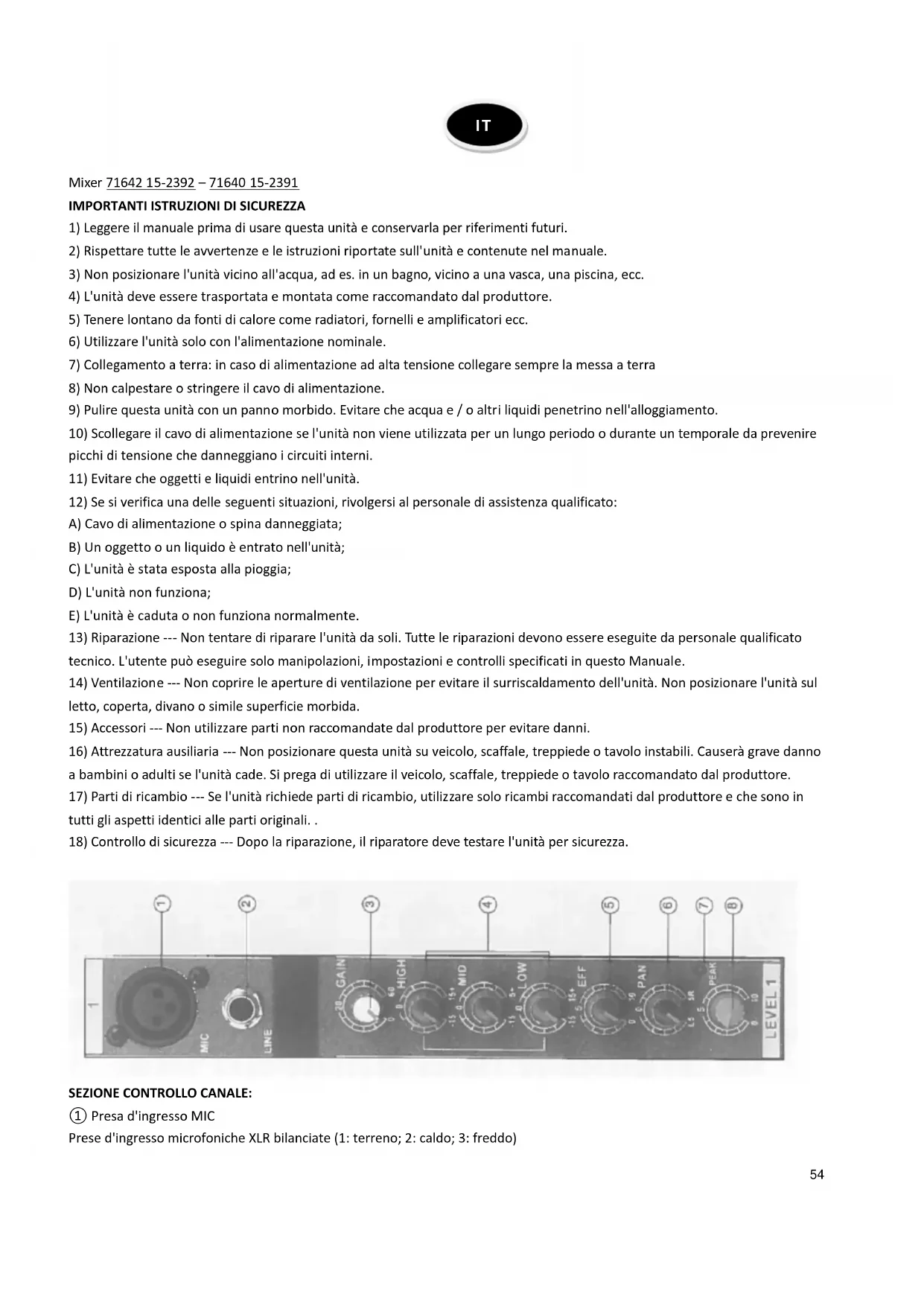

MANUALE UTENTE MX401 IBIZA SOUND

1) Leggere il manuale prima di usare但这a unità e conservarla per riferimenti futuri.
2) Rispettare tutte le avventenze e le istruzioni riportate sull'unità e contente nel manuale.
3) Non posizionare l'unità vicino all'acqua, ad es. in un bagno, vicino a una vasca, una piscina, ecc.
4) L'unità deve essere trasportata e montata comme racomandato dal produttore.
5) Tenere lontano da fonti di calorie come radiatori, fornelli e amplificatori ecc.
6) Utilizzare l'unità solo con l'alimentazione nominale.
7) Collegamento a terra: in caso di alimentazione ad alta tensione collegare sempre la messa a terra
8) Non calpestare o stringere il cavo di alimentazione.
9) Pulire questa unità con un panno morbido. Evitare che acqua e / o altri liquidi penetrino nell'alloggiamento.
10) Scollegare il cavo di alimentazione se l'unità non viene utilizzata per un lungo periodo o durante un temporale da prevenire picchi di tensione che danneggiano i circuiti interni.
11) Evitare che oggetti e liquidi entrino nell'unità.
12) Se si verifica una delle seguenti situazioni, rivolgersi al personale di assistenza qualificato:
A) Cavo di alimentazione o spina danneggiata;
B) Un oggetto o un liquido e entrato nell'unità;
C) L'unità è stata esposta alla pioggia;
D) L'unità non funziona;
E) L'unità è caduta o non funziona normalmente.
13) Riparazione --- Non tentare di riparare l'unità da soli. Tutte le riparazioni devono essere eseguite da personale qualificato tecnico. L'utente può eseguire solo manipolazioni, impostazioni e controlli specificati in quello Manuale.
14) Ventilazione --- Non copire le aperture di ventilazione per evitare il surriscaldamento dell'unità. Non posizionare l'unità sul letto, coperta, divano o simile superficie morbida.
15) Accessori --- Non utilizzato parti non raccomandate dal produttore per evitare danni.
16) Attrezzzatura ausiliaria --- Non posizionare questa unita su veicolo, scaffale, treppiede o tavolo instabili. Cearer grave danno a bambini o adulti se l'unita cade. Si prega di utilizzato il veicolo, scaffale, treppiede o tavolo raccomandato dal produttore.
17) Parti di ricambio --- Se l'unità richiede parti di ricambio, utilizzato solo ricambi raccomandati dal produttore e che sono in tutti gli aspetti identici alle parti originali..
18) Controllo di sicurezza --- Dopo la riparazione, il riparatore deve testare l'unità per sicurezza.

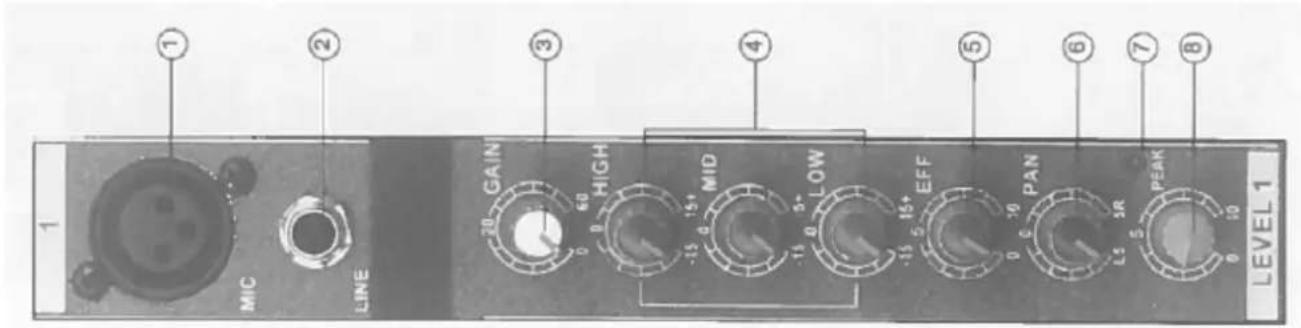

SEZIONE CONTROLLO CANALE:

① Presad'ingressoMIC

Prese d'ingresso microfoniche XLR bilanciate (1: terreneo; 2: caldo; 3: freddo)

② Presedi ingresso LINE

Prese TRS bilanciate (T: caldo; R: freddo; S: Terra)

É possible collegare prese jack bilanciate o sbilanciate a esta presa.

③ Controllo GAIN

Regolazione del livello del segnale di ingresso. Per ottenere il miglior equilibrio tra il Rapporto S/N e la gamma dinamica, regolare il livello del segnale di ingresso in modo che il L'indicatore PEAK si accende occasionally e brevamente solo al picco.

④ Equalizzatore (ALTO, MEDIO e BASSO)

Questo EQ a 3 bande regola le bande di alta, media e bassa frequenza del canale. Il canale stereo ha una banda a 2 freuquentze: ALTA e BASSA. Impostando la manopola su la posizione "▼" produce una risposta in frequenza piatta nella banda corrispondente.

Ruotando la manopola verso destra si aumento la corrispondente banda di frequenza, nelle si gira a sinistra attenua la banda. La segunte tabella alla il Tipo EQ, frequenza e taglio / aumento massimo per ciascuna delle tre bande.

⑤ Controllo EFFETTO

Regola il livello del segnale inviato dal canale al bus EFFECT. Nota cheanche il livllo del segnale inviato al bus è influenzato dal fader del canale.

(6) Controllo PAN

Il controlo PAN determina il posizionamento stereo del segnale del canale attivo gli autobus STEREO L & R.

⑦ Indicatore PEAK

Il livello di picco del segnale post-EQ viene rilevato e l'indicatore PEAK si illumina in giallo quando il livello raggiunge 3dB sotto il clipping.

Regola il livello del segnale del canale. Usa questi fader per regolare l'equilibrio tra i vari canali.

NOTA: impostare i fader dei canali non utilizzati sono in fondo per ridurre al minimo il disturbo.

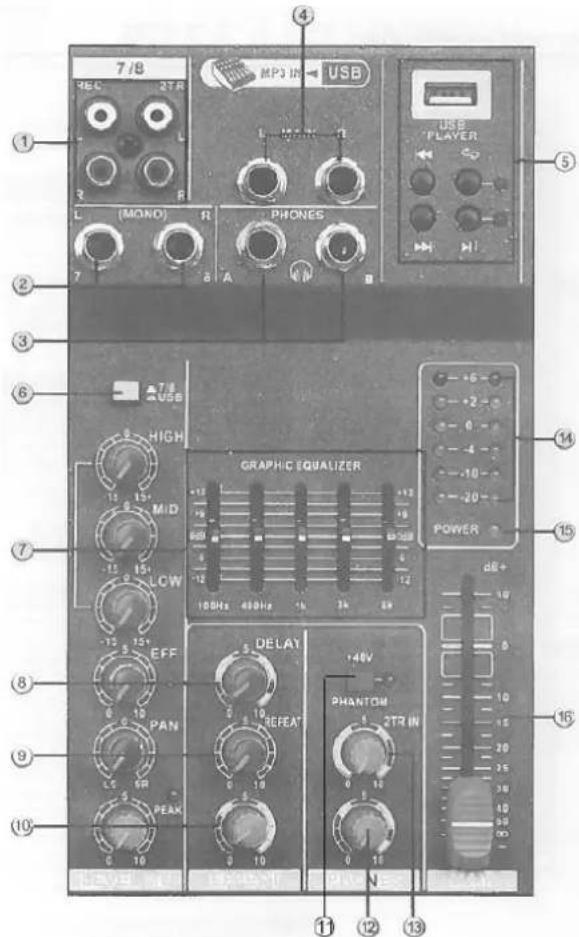

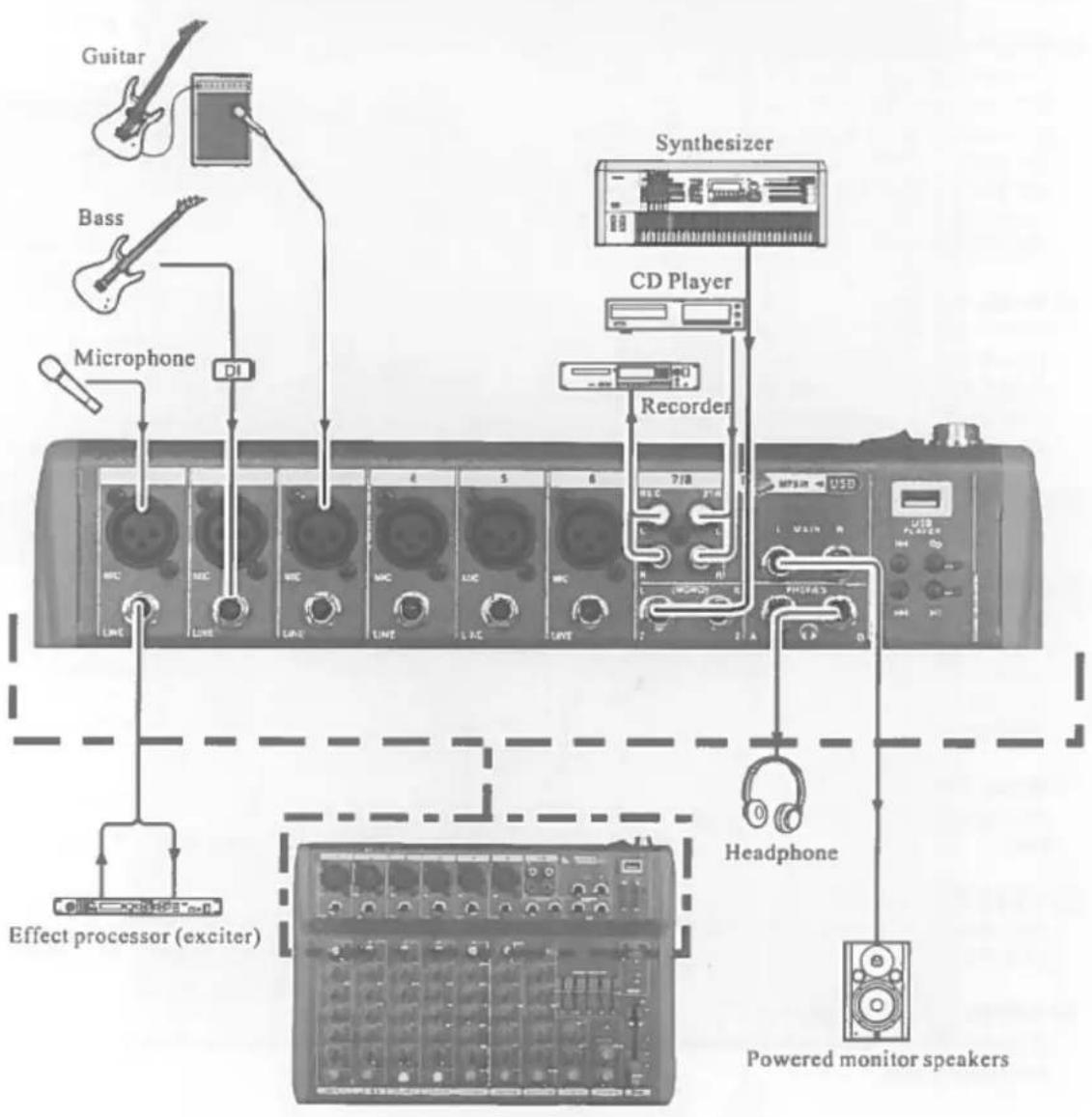

SEZIONE CONTROLLO MASTER:

1 Prese REC (uscita) / 2TR (ingresso) (L, R) É possible collegare questi jack pin RCA a un registratore esterno come un registratore MD per registrar il segnale in uscita dal MAIN OUT Jack. Connetti 2TR per inviare il segnale al MAIN.
② Prese di ingresso LINE (canale stereo)
Si tratta di un tipo di presa sbilanciata LINE Stereo.
③ Prese per PHONES Collegea un paio di cuffie a questo Jack stereo. Ci sono 2 jack: A & B.
4 Prese MAIN OUT (L, R) Puoi connettere quosti jack a un amplificatore di potenza che guida il main altoparlante. Quando registri il mixer uscita stereo usando MAIN OUT Master fader per controllare il livello, puoianche collega quosti jack alla registrazione dispositivo.
(5) Lettore musicae

Questo è un riproduzione musicale di alta qualità. Inserisci il dispositorio USB contenente l'MP3, File musicali WMA nella porta USB e riproduire la musicatramite il canale stereo (USB selezionare l'interruttore).

⑥ (1) 3% (7/8) (—) Selettore USB Select

Selettore del segnale del canale stereo.

⑦ EQUALIZZATORE GRAFICO PRINCIPALE

Questo equalizzatore a 5 bande regola il segnale audio dal jack MAIN OUT. L'EQ taglia o augenta tutte le frequenze bande (100Hz / 400Hz / 1kHz / 3kHz / 8kHz) nelle'intervallo di ± 12dB.

⑧ Controlloritardo

Regola il tempo di ridardo dell'unità di effetti interni.

⑨ Controllo REPEAT

Regola la profondità degli effetti digitali interni.

Controllo Fader EFFECT

Regola il livello del segnale degli effetti interni sul bus MAIN.

11 Interrupttore PHANTOM + 48V

Questo interruptatore attiva e disattiva l'alimentazione phantom. Quando l'interruttore è attivo, il mixer fornisce + 48V a tutti i canali che disponogo di prese di ingresso per microfono XLR. Attiva questo interruptatore quando usi uno o più microfoni a condensatore con alimentazione phantom

NOTA: quando questo interrottore è attivo, il mixer fornisce alimentazione DC + 48V ai pin 2 e 3 di tutti i MICROGRAMMI di tipo XLR jacks.

ATTENZIONE: assicurarsi di lasciare quello interrottore su OFF se non è necessario l'alimentazione phantom.

Quando si porta l'interrottre su ON, assicurarsi che solo i microfoni a condensatore siano collegati all'ingresso XLR

jacks. Dispositivi diversi dai microfoni a condensatore possono essere danneggiati se collegati all'alimentazione phantom.

Si prega di notare, tuttavia, che l'interruttore cui si èssere lasciato acceso durante il collegamento a microfoni dinamicici bilanciati.

Per prevenire danniagliatoparantiassicurarsi di spegnere gli amplificatori di potenza (ogli altoparanti amplificati) prima accendendo o spegnendo quello interruttor. Ti consiglio inolte di attivare tutti i controli di uscita (uscita stereo, Master, fader, GROUP 1-2 fader, GROUP 3-4 fader, ecc.) alle loro impostazioni minime prima di utilizzare lo switch per evitare il rischio o forti rumori che potrebbero causare la perdita dell'udito o dati al disposizio.

② Controllo PHONES

Regola il livello di uscita dei jack (4).

③ 2TRIN(TAPE)

Regola il segnale di ingresso di TAPE su MAIN.

(4) Indicatore di livello

Questo indicatore LED alla il livello del segnale in uscita da MAIN e PHONES.

⑤ Indicatore POWER

Questo indicatori si accende quando il mixer è acceso.

Regola il livello del segnale inviato al jack MAIN OUT.3
