MANUAL DE USUARIO MX401 IBIZA SOUND

5) Manter longe de fontes de calor

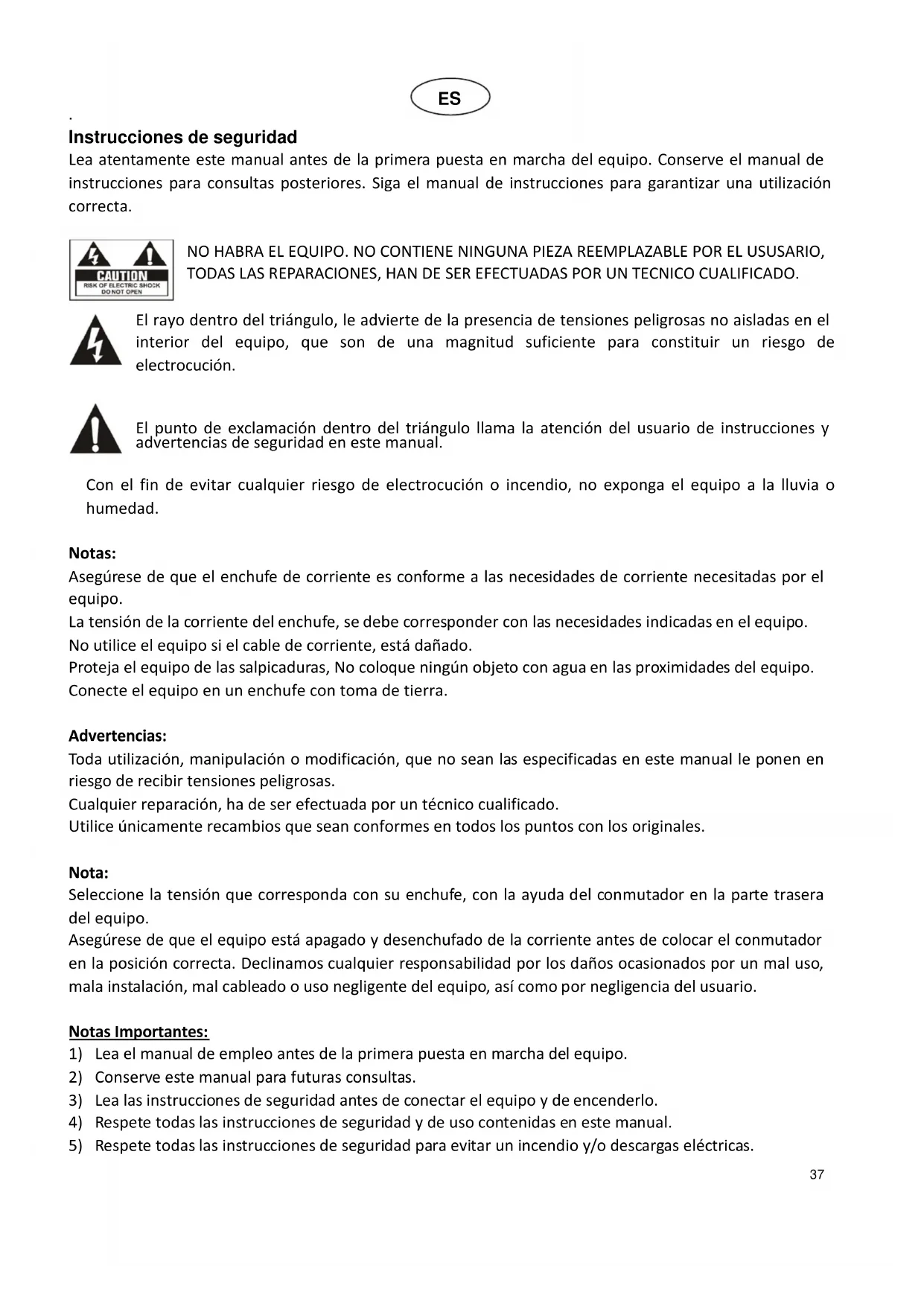

Instrucciones de seguridad Lea atentamente este manual antes de la primera puesta en marcha del equipo. Conserve el manual de instrucciones para consultas posteriores. Siga el manual de instrucciones para garantizar una utilización correcta. NO HABRA EL EQUIPO. NO CONTIENE NINGUNA PIEZA REEMPLAZABLE POR EL USUSARIO, TODAS LAS REPARACIONES, HAN DE SER EFECTUADAS POR UN TECNICO CUALIFICADO. El rayo dentro del triángulo, le advierte de la presencia de tensiones peligrosas no aisladas en el interior del equipo, que son de una magnitud suficiente para constituir un riesgo de electrocución.

El punto de exclamación dentro del triángulo llama la atención del usuario de instrucciones y advertencias de seguridad en este manual. Con el fin de evitar cualquier riesgo de electrocución o incendio, no exponga el equipo a la lluvia o humedad. Notas: Asegúrese de que el enchufe de corriente es conforme a las necesidades de corriente necesitadas por el equipo. La tensión de la corriente del enchufe, se debe corresponder con las necesidades indicadas en el equipo. No utilice el equipo si el cable de corriente, está dañado. Proteja el equipo de las salpicaduras, No coloque ningún objeto con agua en las proximidades del equipo. Conecte el equipo en un enchufe con toma de tierra. Advertencias: Toda utilización, manipulación o modificación, que no sean las especificadas en este manual le ponen en riesgo de recibir tensiones peligrosas. Cualquier reparación, ha de ser efectuada por un técnico cualificado. Utilice únicamente recambios que sean conformes en todos los puntos con los originales. Nota: Seleccione la tensión que corresponda con su enchufe, con la ayuda del conmutador en la parte trasera del equipo. Asegúrese de que el equipo está apagado y desenchufado de la corriente antes de colocar el conmutador en la posición correcta. Declinamos cualquier responsabilidad por los daños ocasionados por un mal uso, mala instalación, mal cableado o uso negligente del equipo, así como por negligencia del usuario. Notas Importantes:

1) Lea el manual de empleo antes de la primera puesta en marcha del equipo.

2) Conserve este manual para futuras consultas.

3) Lea las instrucciones de seguridad antes de conectar el equipo y de encenderlo.

4) Respete todas las instrucciones de seguridad y de uso contenidas en este manual.

5) Respete todas las instrucciones de seguridad para evitar un incendio y/o descargas eléctricas.38

6) Agua y humedad: No utilice el equipo cerca del agua, por ejemplo cerca de una bañera o lavabo.

7) No coloque el equipo en un carro, soporte, taburete o mesa inestable. El equipo se puede caer y

provocar daños. Utilice el equipo únicamente con un carro, soporte, taburete o mesa recomendados por el fabricante.

8) Cuando el equipo está instalado en un soporte, muévalo con precaución. Las paradas bruscas y los

balanceos, pueden provocar daños al equipo.

9) Si monta el equipo en una pared o techo, sigua las instrucciones del fabricante y utilice solo materiales

de montaje recomendados por el fabricante.

10) Coloque el equipo lejos de salidas de calor tales como radiadores, chimeneas y otros equipos

11) Coloque el equipo de tal manera que este perfectamente ventilado. No colocar en una superficie

blanda que pueda tapar las rejillas de ventilación.

12) Coloque el cable de corriente de tal manera que no pueda ser pisado o dañado especialmente cerca

del equipo o del enchufe.

13) Desenchufe el equipo de la corriente antes de cualquier mantenimiento o limpieza.

14) Utilice únicamente un paño húmedo. No deje que penetre ningún líquido dentro del equipo.

15) En caso de no ser usado prolongadamente, desenchúfelo de la corriente.

16) Haga verificar el equipo por un técnico cualificado, si :

- El cable o la clavija de corriente están dañados. - Cualquier objeto líquido ha penetrado en el equipo. - El equipo ha estado expuesto a la lluvia o cualquier otro líquido. - El equipo no funciona normalmente o presenta cambios significativos en su funcionamiento. - El equipo se ha caído y/o presenta daños en la carcasa.

17) Para las reparaciones, asegúrese de que únicamente usan recambios homologados por el fabricante y

que estas presten exactamente las mismas características que las originales.

18) Después de cada reparación, pida al técnico que haga todos los test de rutina, con el fin de asegurar

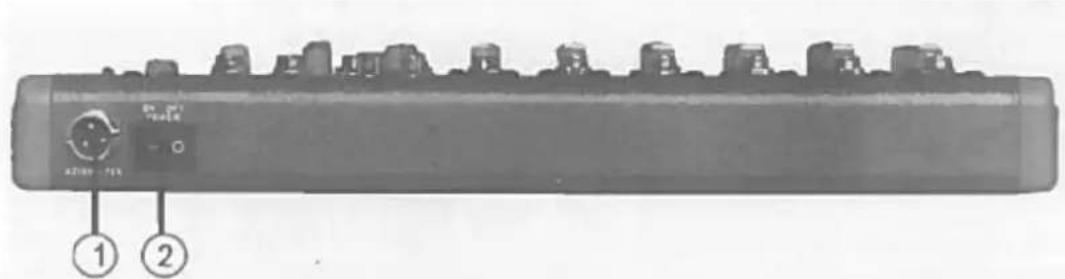

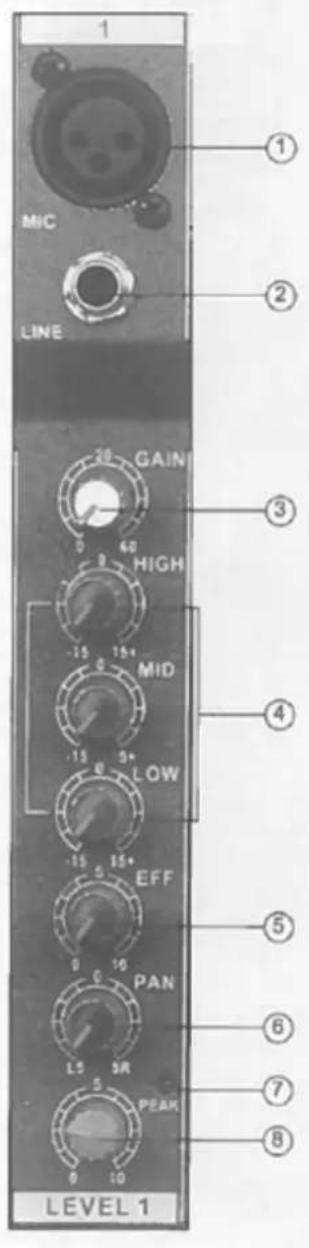

un buen funcionamiento del equipo.39 AJUSTES DE CANAL: ① Clavija de entrada de MICRO Clavija XLR simétrica para micro (1: masa; 2: positivo; 3: negativo) ② Jack de entrada LINEA Jack estéreo 6,35mm (Punta: Positivo, Anilla: Negativo Funda: Masa) Esta clavija, admite tanto Jack simétrico como asimétrico. ③ Control de GAIN Ajuste del nivel de entrada de señal. Con el fin de obtener el mejor equilibrio entre la relación S/R y la dinámica, ajuste el nivel de entrada de manera que el indicador PEAK (cresta) nada más que se ilumine ocasionalmente y brevemente con los transitorios de más en agudos. ④ Ecualizador (HIGH, MID & LOW) Este ecualizador de tres bandas ajusta las bandas de frecuencias graves, medias y agudas. El canal estéreo posee uno de dos bandas: GRAVES & AGUDOS. Cuando el botón está ajustado a la posición“▼”, la respuesta de esa frecuencia, no está modificada. Gire el botón hacia la derecha para aumentar y hacia la izquierda para disminuir. La tabla siguiente muestra el tipo de ecualización, la frecuencia y la amplificación/Atenuación para cada una de las tres bandas. ⑤ Control de EFECTOS Ajuste del nivel de señal del canal enviado al Bus de efectos. Note que el nivel de señal enviado al Bus, es afectado por el fader del canal. ⑥ Control PAN El control PAN determina el posicionamiento estéreo de la señal en los Buses STEREO G & D. ⑦ Indicador de pico El nivel de pico de señal post-EQ es detectado por el indicador PEAK se ilumina en amarillo cuando el nivel está por debajo de 3dB por debajo de clipping. ⑧ Fader de Canal Ajusta el nivel de señal del canal. Utilice estos faders para ajustar el equilibrio entre los diferentes canales. NOTA: Baje completamente los faders de todos los canales para minimizar los ruidos parásitos. Banda Tipo Frecuencia Max. Corte/Boost AGUDOS Atenuación 12kHz ± 15dB MEDIOS Pico 2.5kHz GRAVES Atenuación 80Hz40 SECCION MASTER: ① Clavijas REC & 2TR (G/D) Puede conectar las tomas REC en su grabador externo, tal como un Mini Disc, Pletina…. La señal conectada en las clavijas 2TR, son enviadas a MAIN. ② Clavijas de entrada LINEA (canal estéreo) Son entradas de línea estéreo tipo Jack asimétrico. ③ Clavijas PHONES Puede conectar 2 cascos estéreo en las clavijas A & B. ④ Salida principal (G/D) MAIN OUT La señal estéreo de una mesa de mezclas sale por estas clavijas. Las puede conectar a un amplificador o a unos bafles amplificados. Si usted graba la salida estéreo, utilice el Fader general MAIN OUT para ajustar el nivel. Puede conectar también esta salida a un grabador. ⑤ Lector USB Conecte un Pen USB que contenga ficheros MP3 o WMA en este puerto USB y escuche la música en un canal estéreo (Selector USB). ⑥ (▮) ¾ (7/8) (• ) Selector USB Seleccione el canal estéreo para la música de su Pen USB.

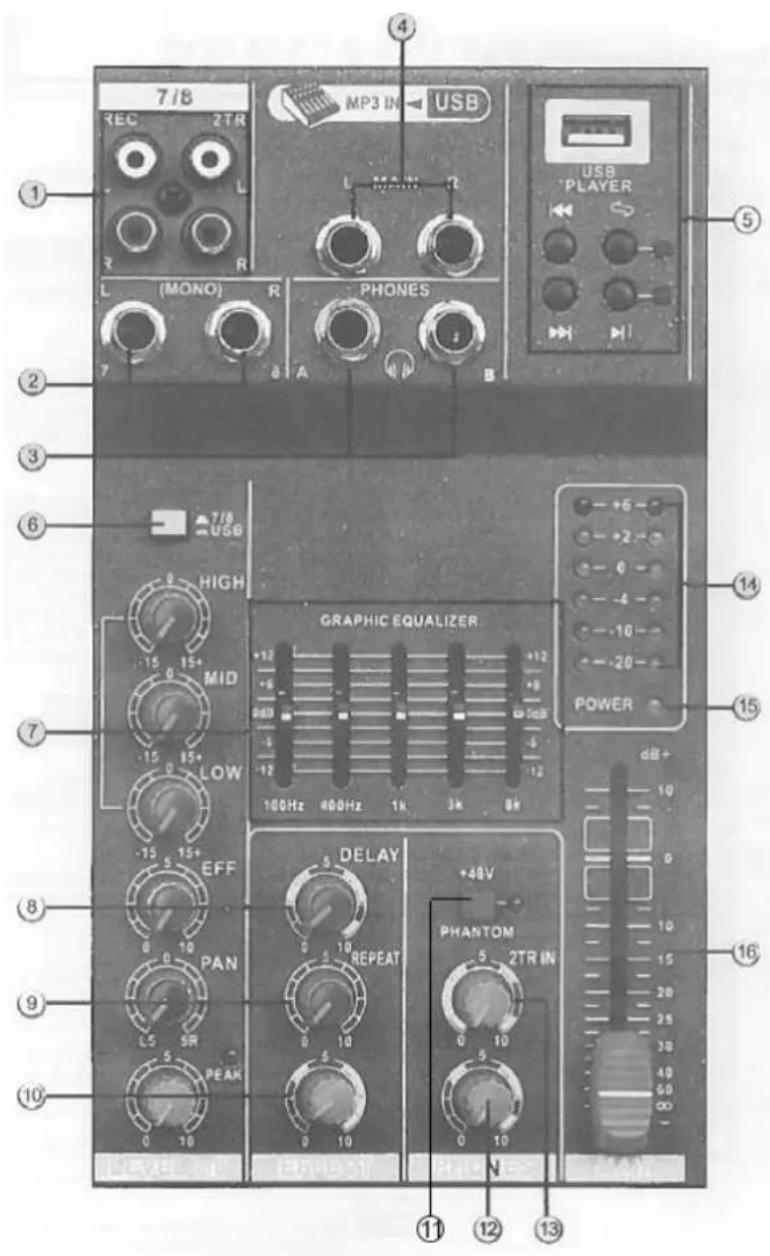

⑦ ECUALIZADOR GRAFICO PRINCIPAL

Este ecualizador de bandas, ajusta la señal proveniente de MAIN OUT. El ecualizador atenúa o amplifica todas las bandas de frecuencias (100Hz / 400Hz / 1kHz / 3kHz / 8kHz) en un rango de ±12dB. ⑧ Retardo (Delay) Ajusta el retardo del procesador de sonido interno. ⑨ REPETICIÓN Ajusta la profundidad de los efectos digitales internos. ⑩ Control Fader de los Efectos Ajuste el nivel de señal de los efectos internos al Bus principal. ⑪ Conmutador de alimentación fantôme +48V Este conmutador activa/desactiva la alimentación fantôme. Cuando el conmutador está en ON, el mezclador, envía +48V a todos los canales equipados con clavijas micro XLR. Ponga este conmutador en ON si usted utiliza micrófonos de condensador que necesiten alimentación fantôme.41 NOTA: Cuando el conmutador está en ON, los pins 2 y 3 de todas las entradas micro de tipo XLR están alimentadas en +48Vdc. ATENCIÓN: Deje el conmutador en posición OFF (apagado) si no necesita usar la alimentación fantôme. Cuando usted ponga el conmutador en ON, asegúrese que solo micrófonos de condensador están conectados en las entradas XLR. Un microfono normal corre el riesgo de dañarse cuando está conectado a una alimentación fantôme. Tenga en cuenta, sin embargo, que el conmutador puede estar en ON cuando los micrófono dinámicos simétricos, están conectados. Con el fin de evitar dañar los altavoces, apague el amplificador o los bafles amplificados antes de apagar o encender el mezclador. Esta recomendado bajar todos los controles de salida (Salida estéreo, fader general, faders del grupo 1-2, faders del grupo 3-4, etc…), antes de accionar el conmutador de encendido, para evitar riesgos de ruidos potentes que pueden dañar el oído o el equipo. ⑫ Ajuste de AURICULARES Ajuste el nivel de salida de la clavija (4). ⑬ 2TR IN (TAPE) Ajuste la señal de entrada de TAPE a MAIN. ⑭ Escala de LED Este vúmetro de LED, indica el nivel de señal de las salidas MAIN y PHONES. ⑮ Indicador de ENCENDIDO Se ilumina cuando la mesa de mezclas está encendida. ⑯ Fader general MAIN OUT Ajusta el nivel de señal que es enviado a la clavija MAIN OUT. TRASERA: ① Alimentación Clavija de alimentación AC: Conecte el adaptador de corriente incluido. ② Interruptor Encendido/Apagado42 ESQUEMA DE CONEXIONES:

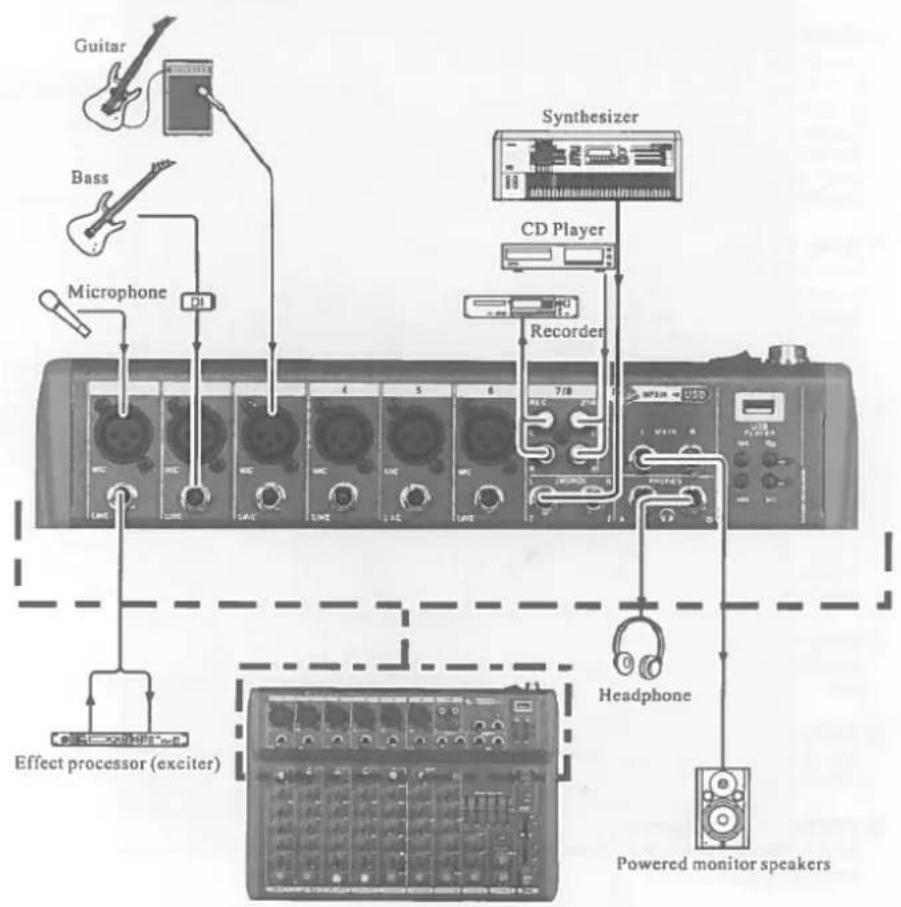

Entradas y salidas Polaridades Configuración

Punta: Hot (+) Anilla: Cold (-) Base: Masa INSERT Punta: Salida Anilla: Entrada Base: Masa AURICULARES Punta: G Anilla: D Base: Masa RETORNO ENTRADA DE LINEA (canales estéreo) Punta: Hot Base: Masa NOTA IMPORTANTE: Los productos eléctricos, no deben ser tirados a la basura convencional. Hágalos reciclar en un lugar destinado a ello. Pregunte a las autoridades locales, por el punto más cercano a su domicilio.43 SLO
