MANUALE UTENTE MX801 IBIZA SOUND

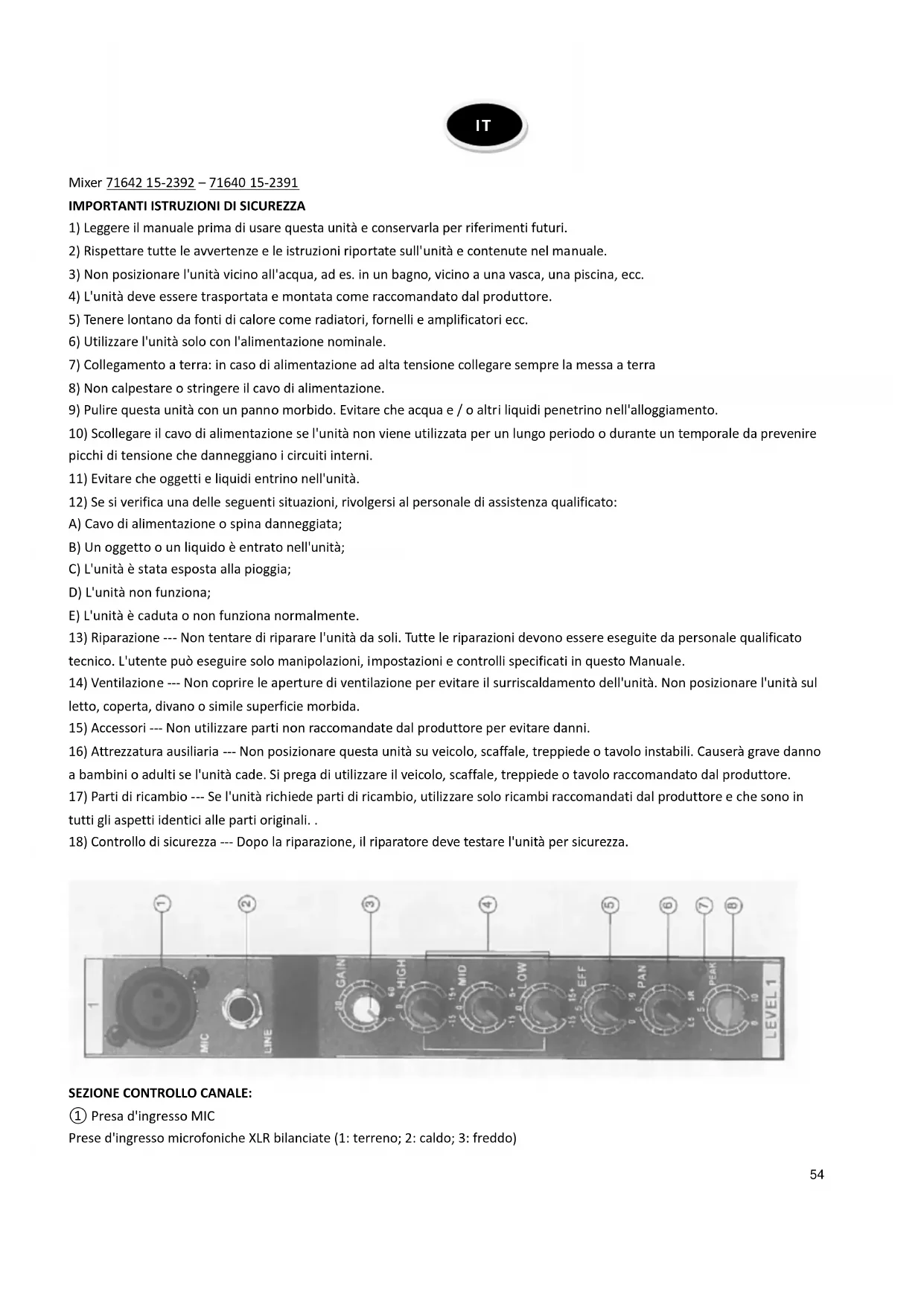

1) Leggere il manuale prima di usare questa unità e conservarla per riferimenti futuri.

2) Rispettare tutte le avvertenze e le istruzioni riportate sull'unità e contenute nel manuale.

3) Non posizionare l'unità vicino all'acqua, ad es. in un bagno, vicino a una vasca, una piscina, ecc.

4) L'unità deve essere trasportata e montata come raccomandato dal produttore.

5) Tenere lontano da fonti di calore come radiatori, fornelli e amplificatori ecc.

6) Utilizzare l'unità solo con l'alimentazione nominale.

7) Collegamento a terra: in caso di alimentazione ad alta tensione collegare sempre la messa a terra

8) Non calpestare o stringere il cavo di alimentazione.

9) Pulire questa unità con un panno morbido. Evitare che acqua e / o altri liquidi penetrino nell'alloggiamento.

10) Scollegare il cavo di alimentazione se l'unità non viene utilizzata per un lungo periodo o durante un temporale da prevenire picchi di tensione che danneggiano i circuiti interni.

11) Evitare che oggetti e liquidi entrino nell'unità.

12) Se si verifica una delle seguenti situazioni, rivolgersi al personale di assistenza qualificato:

A) Cavo di alimentazione o spina danneggiata; B) Un oggetto o un liquido è entrato nell'unità; C) L'unità è stata esposta alla pioggia; D) L'unità non funziona; E) L'unità è caduta o non funziona normalmente. 13) Riparazione --- Non tentare di riparare l'unità da soli. Tutte le riparazioni devono essere eseguite da personale qualificato tecnico. L'utente può eseguire solo manipolazioni, impostazioni e controlli specificati in questo Manuale. 14) Ventilazione --- Non coprire le aperture di ventilazione per evitare il surriscaldamento dell'unità. Non posizionare l'unità sul letto, coperta, divano o simile superficie morbida.

15) Accessori --- Non utilizzare parti non raccomandate dal produttore per evitare danni.

16) Attrezzatura ausiliaria --- Non posizionare questa unità su veicolo, scaffale, treppiede o tavolo instabili. Causerà grave danno a bambini o adulti se l'unità cade. Si prega di utilizzare il veicolo, scaffale, treppiede o tavolo raccomandato dal produttore. 17) Parti di ricambio --- Se l'unità richiede parti di ricambio, utilizzare solo ricambi raccomandati dal produttore e che sono in tutti gli aspetti identici alle parti originali. .

18) Controllo di sicurezza --- Dopo la riparazione, il riparatore deve testare l'unità per sicurezza.

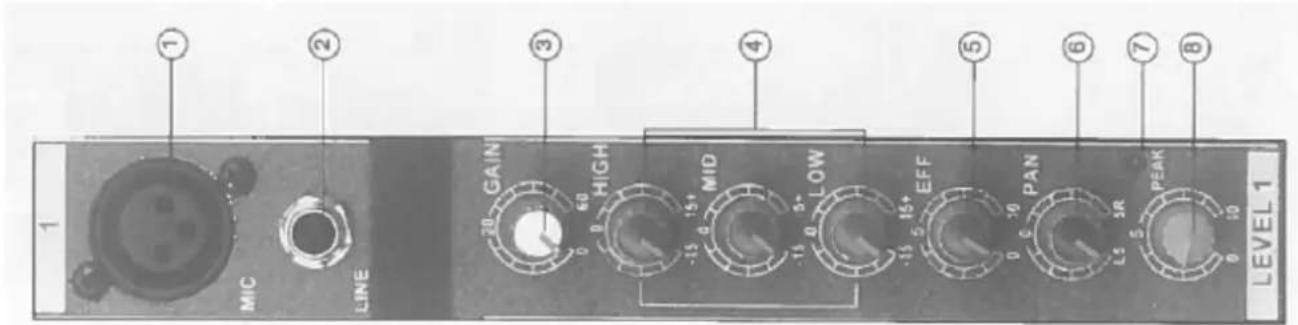

SEZIONE CONTROLLO CANALE: ① Presa d'ingresso MIC Prese d'ingresso microfoniche XLR bilanciate (1: terreno; 2: caldo; 3: freddo) IT55 ② Prese di ingresso LINE Prese TRS bilanciate (T: caldo; R: freddo; S: Terra) È possibile collegare prese jack bilanciate o sbilanciate a questa presa. ③ Controllo GAIN Regolazione del livello del segnale di ingresso. Per ottenere il miglior equilibrio tra il Rapporto S / N e la gamma dinamica, regolare il livello del segnale di ingresso in modo che il L'indicatore PEAK si accende occasionalmente e brevemente solo al picco. ④ Equalizzatore (ALTO, MEDIO e BASSO) Questo EQ a 3 bande regola le bande di alta, media e bassa frequenza del canale. Il canale stereo ha una banda a 2 frequenze: ALTA e BASSA. Impostando la manopola su la posizione "▼" produce una risposta in frequenza piatta nella banda corrispondente. Ruotando la manopola verso destra si aumenta la corrispondente banda di frequenza, mentre si gira a sinistra attenua la banda. La seguente tabella mostra il Tipo EQ, frequenza e taglio / aumento massimo per ciascuna delle tre bande. ⑤ Controllo EFFETTO Regola il livello del segnale inviato dal canale al bus EFFECT. Nota che anche il livello del segnale inviato al bus è influenzato dal fader del canale. ⑥ Controllo PAN Il controllo PAN determina il posizionamento stereo del segnale del canale attivo gli autobus STEREO L & R. ⑦ Indicatore PEAK Il livello di picco del segnale post-EQ viene rilevato e l'indicatore PEAK si illumina in giallo quando il livello raggiunge 3dB sotto il clipping. ⑧ Channel Fader Control Regola il livello del segnale del canale. Usa questi fader per regolare l'equilibrio tra i vari canali. NOTA: impostare i fader dei canali non utilizzati fino in fondo per ridurre al minimo il disturbo.

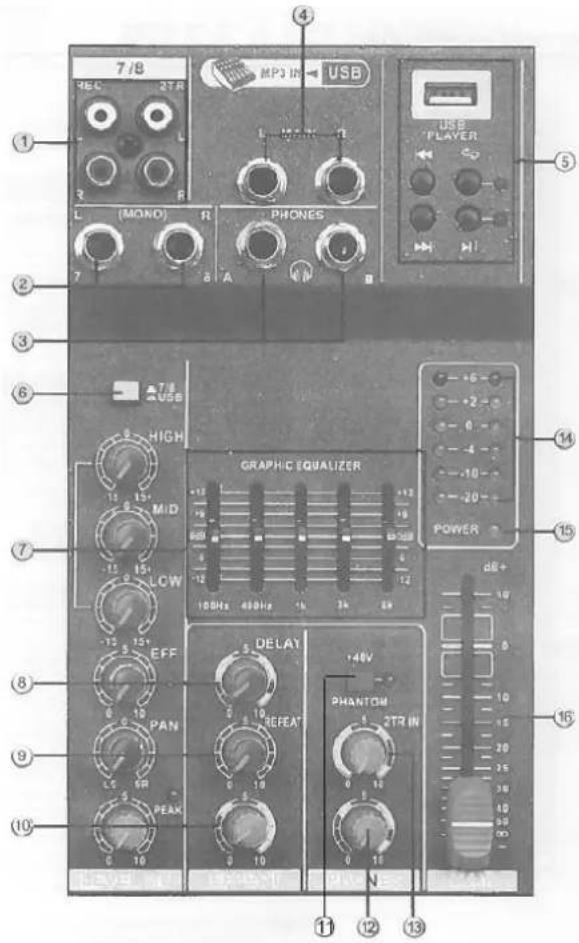

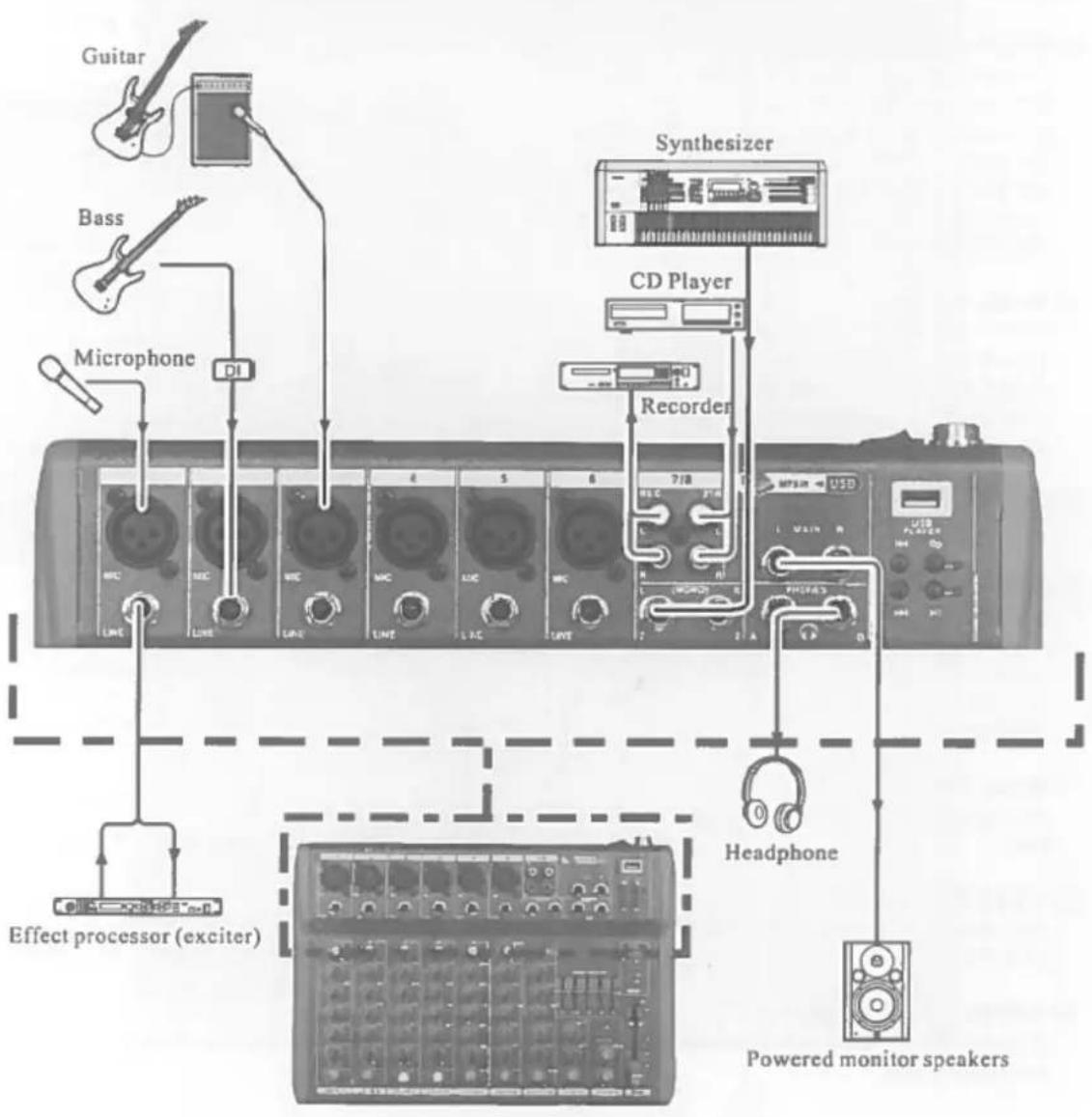

SEZIONE CONTROLLO MASTER: ① Prese REC (uscita) / 2TR (ingresso) (L, R) È possibile collegare questi jack pin RCA a un registratore esterno come un registratore MD per registrare il segnale in uscita dal MAIN OUT Jack. Connetti 2TR per inviare il segnale al MAIN. ② Prese di ingresso LINE (canale stereo) Si tratta di un tipo di presa sbilanciata LINE Stereo. ③ Prese per PHONES Collega un paio di cuffie a questo Jack stereo. Ci sono 2 jack: A & B. ④ Prese MAIN OUT (L, R) Puoi connettere questi jack a un amplificatore di potenza che guida il main altoparlante. Quando registri il mixer uscita stereo usando MAIN OUT Master fader per controllare il livello, puoi anche collega questi jack alla registrazione dispositivo. ⑤ Lettore musicale Questo è un riproduttore musicale di alta qualità. Inserisci il dispositivo USB contenente l'MP3, File musicali WMA nella porta USB e riprodurre la musica tramite il canale stereo (USB selezionare l'interruttore). ⑥ (▮) ¾ (7/8) (▬) Selettore USB Select56 Selettore del segnale del canale stereo.

⑦ EQUALIZZATORE GRAFICO PRINCIPALE

Questo equalizzatore a 5 bande regola il segnale audio dal jack MAIN OUT. L'EQ taglia o aumenta tutte le frequenze bande (100Hz / 400Hz / 1kHz / 3kHz / 8kHz) nell'intervallo di ± 12dB. ⑧ Controllo ritardo Regola il tempo di ritardo dell'unità di effetti interni. ⑨ Controllo REPEAT Regola la profondità degli effetti digitali interni. ⑩ Controllo Fader EFFECT Regola il livello del segnale degli effetti interni sul bus MAIN. ⑪ Interruttore PHANTOM + 48V Questo interruttore attiva e disattiva l'alimentazione phantom. Quando l'interruttore è attivo, il mixer fornisce + 48V a tutti i canali che dispongono di prese di ingresso per microfono XLR. Attiva questo interruttore quando usi uno o più microfoni a condensatore con alimentazione phantom NOTA: quando questo interruttore è attivo, il mixer fornisce alimentazione DC + 48V ai pin 2 e 3 di tutti i MICROGRAMMI di tipo XLR jacks. ATTENZIONE: assicurarsi di lasciare questo interruttore su OFF se non è necessario l'alimentazione phantom. Quando si porta l'interruttore su ON, assicurarsi che solo i microfoni a condensatore siano collegati all'ingresso XLR jacks. Dispositivi diversi dai microfoni a condensatore possono essere danneggiati se collegati all'alimentazione phantom. Si prega di notare, tuttavia, che l'interruttore può essere lasciato acceso durante il collegamento a microfoni dinamici bilanciati. Per prevenire danni agli altoparlanti, assicurarsi di spegnere gli amplificatori di potenza (o gli altoparlanti amplificati) prima accendendo o spegnendo questo interruttore. Ti consigliamo inoltre di attivare tutti i controlli di uscita (uscita stereo, Master, fader, GROUP 1-2 fader, GROUP 3-4 fader, ecc.) alle loro impostazioni minime prima di utilizzare lo switch per evitare il rischio di forti rumori che potrebbero causare la perdita dell'udito o danni al dispositivo. ⑫ Controllo PHONES Regola il livello di uscita dei jack (4). ⑬ 2TR IN (TAPE) Regola il segnale di ingresso di TAPE su MAIN. ⑭ Indicatore di livello Questo indicatore LED mostra il livello del segnale in uscita da MAIN e PHONES. ⑮ Indicatore POWER Questo indicatore si accende quando il mixer è acceso. ⑯ Master Fader MAIN OUT Regola il livello del segnale inviato al jack MAIN OUT.357
