| Caractéristiques techniques | Détails |
|---|---|
| Type de produit | Table de mixage |
| Nombre de canaux | 8 canaux |
| Entrées micro | 4 entrées XLR avec préamplificateurs |
| Entrées ligne | 4 entrées ligne stéréo |
| Égaliseur | 3 bandes (grave, médium, aigu) par canal |
| Effets intégrés | Oui, avec plusieurs presets |
| Alimentation | Alimentation secteur |
| Dimensions | 482 x 200 x 50 mm |
| Poids | 2.5 kg |
| Utilisation | Idéale pour les concerts, les événements et les enregistrements en studio |
| Maintenance | Nettoyage régulier des potentiomètres et des connexions |
| Sécurité | Utiliser uniquement avec une alimentation conforme aux spécifications |
| Informations générales | Vérifiez la compatibilité avec vos équipements audio avant l'achat |
FOIRE AUX QUESTIONS - MX801 IBIZA SOUND
Questions des utilisateurs sur MX801 IBIZA SOUND
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice MX801 - IBIZA SOUND et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MX801 de la marque IBIZA SOUND.
MODE D'EMPLOI MX801 IBIZA SOUND

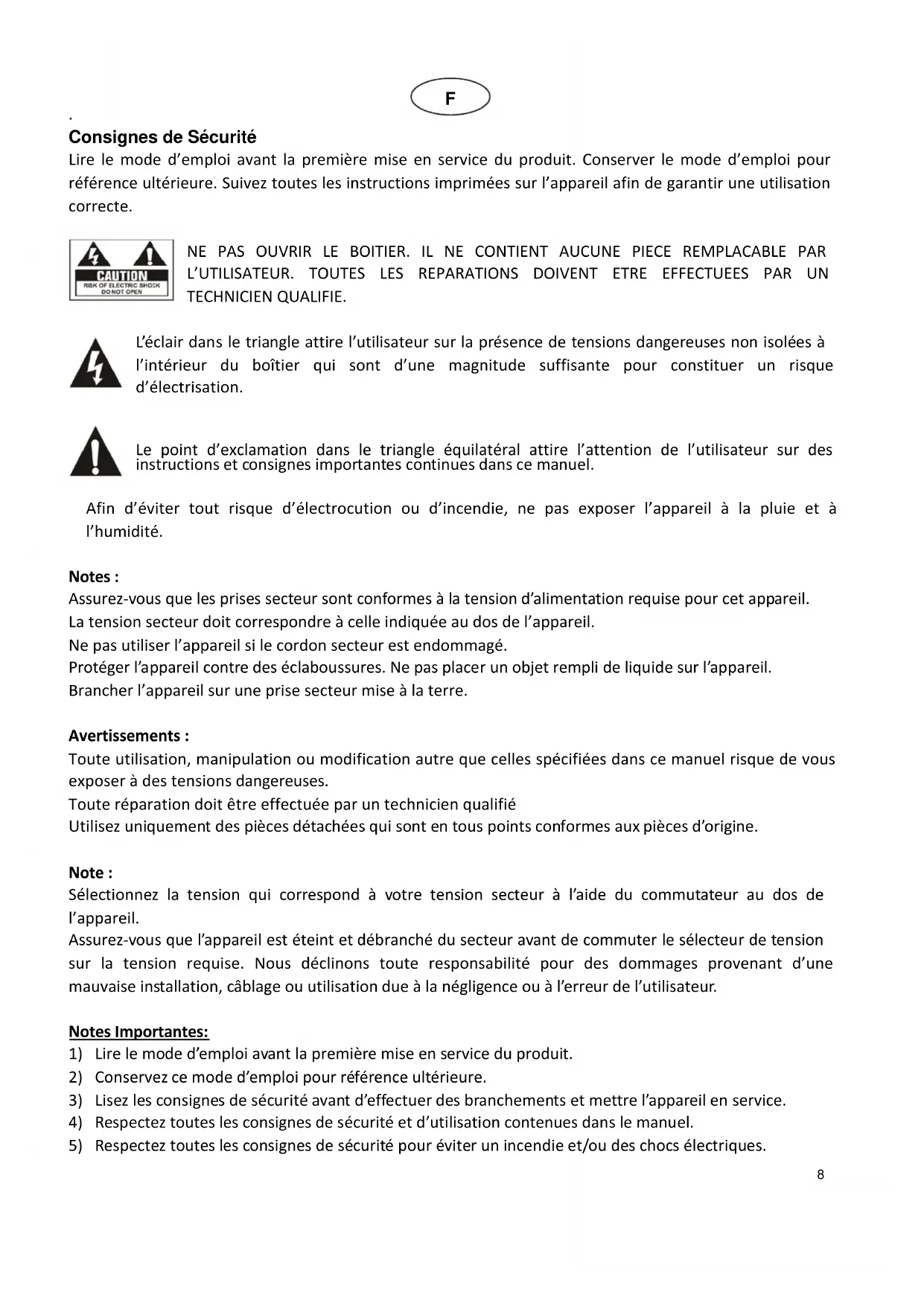

Consignes de Sécurité
Lire le mode d'emploi avant la première mise en service du produit. Conserver le mode d'emploi pour reférence ultérieure. Suivez toutes les instructions imprimées sur l'appareil afin de garantir une utilisation correcte.
NE PAS OUVRIR LE BOITIER. IL NE CONTIENT AUCUNE PIECE REMPLACABLE PAR L'UTILISATEUR. TOUTES LES REPARATIONS DOIVENT ETRE EFFECTUEES PAR UN TECHNICIEN QUALIFIE.
L'éclair dans le triangle attire l'utilisateur sur la présence de tensions dangereuses non isolées à l'intérieur du boîtier qui sont d'une magnitude suffisante pour constituer un risque d'électrisation.
Le point d'exclamation dans le triangle équilatéral attire l'attention de l'utilisateur sur des instructions et consignes importantes continues dans ce manuel.
Afin d'eviter tout risque d'électrocution ou d'incendie, ne pas exposer l'appareil à la pluie et à l'humidité.
Notes :
Assurez-vous que les prises secteur sont conformes à la tension d'alimentation requise pour cet apparéil. La tension secteur doit correspondre à cette indiquée au dos de l' apparéil.
Ne pas utiliser l'appareil si le cordon secteur est endommagé.
Protégier l'appareil contre des éclaboussures. Ne pas placer un objet rempli de liquide sur l'appareil. Brancher l'appareil sur une prise secteur mise à la terre.
Avertissements :
Toute utilisation, manipulation ou modification autre que celles spécifiées dans ce manuel risque de vous exposer à des tensions dangereuses.
Toute réparation doit être effectuee par un technicien qualifié
Utilisez uniquement des pieces detachedes qui sont en tous points conformes aux pieces d'origine.
Note :
Sélectionnez la tension qui correspond à votre tension secteur à l'aide du commutateur au dos de l'appareil.
Assurez-vous que l'appareil est eteint et debranché du secteur avant de commuter le selecteur de tension sur la tension requise. Nous declinons toute responsabilité pour des dommages provenant d'une mauvaise installation, cablage ou utilisation due a la négligence ou a l'erreur de l'utilisateur.
Notes Importantes:
1) Lire le mode d'emploi avant la première mise en service du produit.
2) Conservez ce mode d'emploi pour reference ultérieure.
3) Lisez les consignes de sécurité avant d'effectuer des branchements etmettre l'appareil en service.
4) Respectez toutes les consignes de sécurité et d'utilisation continues dans le manuel.
5) Respectez toutes les consignes de sécurité pour éviter un incendie et/ou des chocs électriques.
6) Eau et humidité: Ne pas utiliser l'appareil à proximé d'eau, p.ex. près d'une baignoire, d'un lavabo.
7) Ne pas placer l'appareil sur un chariot, un support, un tabouret ou une table instable. L'appareil peut tomber et provoquer des blessures et des dommages. Utilisez l'appareil uniquement avec un chariot, support, tabouret ou table recommendé par le fabricant et vendu avec l'appareil.
8) Lorsque l'appareil est installé sur un support, déplacez-le avec précaution. Des arrêts soudains, une force excessive et des surfaces irrégulières peuvent provoquer une chute.
9) Si vous montez l'appareil sur un mur ou au plafond, suivez les instructions du fabricant et utilisez le matériel de montage recommendé par le fabricant.
10) Placer l'appareil loin des sources de chaleur telles que radiateurs, poëles et autres appareils
11) Placez l'appareil de façon à ne pas compromètre sa ventilation. Ne pas placer sur une surface molle qui risque de bloquer ses fentes de ventilation.
12) Passez le cordon secteur de telle façon qu'il ne peut pas etre pince ou ecrase,notamment a proximite de la sortie du cordon de I'appareil ou pres de la prise secteur.
13) Debranchez l'appareil du secteur avant de le nettoyer.
14) Utilisez uniquement un chiffon doux et humide. Ne pas laisser de I'eau pénétrer dans I'appareil.
15) En cas de non-utilisation prolongée, débranchez l'appareil du secteur.
16) Faites vérifier l'appareil par un technician qualifié si
- le cordon ou la fiche secteur ont ete endommages,
des objets ou des liquides ont pénétrés dans l'appareil, - l'appareil a ete exposé à la pluie ou tout autre liquide,
- l'appareil ne fonctionne pas normalement ou presente un changement significatif dans son fonctionnement,
- l'appareil est tombé et le boîtier a été endommaged.
17) Pour les réparations, assurez-vous qu'uniquement des pieces détachés homologuées par le fabricant ont été utilisés qui doivent exactement les mêmes caractéristiques techniques que les pieces d'origine.
18) ÀpRES chaque réparation, demandez au réparateur d'effectuer tous les tests de routine afin de s'assurer du bon fonctionnement de l'appareil.

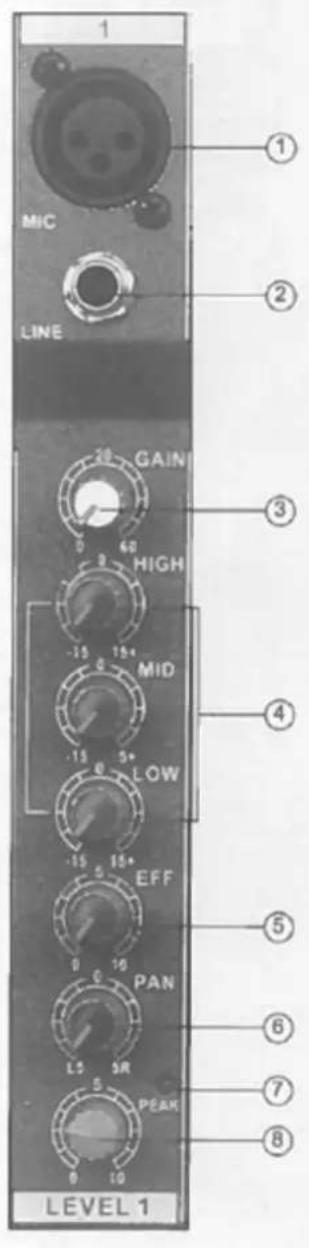

REGLAGES D'UN CANAL:
① Fiche d'entrée MICRO
Fiches XLR symétriques pour micro (1: masse; 2: positif; 3: négatif)
② Jack d'entrée LIGNE
Jack stéreo 6,35mm (Pointe: Positif, Anneau: Négatif Gaine: Masse)
Cette fiche accepte aussi bien les jacks symétriques qu'asymétriques.
③ Contrôle de GAIN
Réglage du niveau d'entrée du signal. Afin d'obtenir le meilleur équilibre entre le rapport S/B et la plage dynamique, réglez le niveau d'entrée du signal de manière à ce que levoyant PEAK (crête) ne s'allume occasionnellement et brievement que lors des transitoires les plus aigus.
④ Egaliseur (HIGH, MID & LOW)
Cet égaliseur à 3 bandes règle les bandes de féquences graves, moyennes et aigues. Le canal stéreo possède une bande à 2 féquences : GRAVES & AIGUS. Lorsque le bouton est règèle sur la positon “▼”, la réponse en féquence n'est pas modifiée sur la bande en question. Tournez le bouton vers la droite pour renforcer la bande de féquence ou vers la gauche pour l'atténuer. Le tableau ci-dessous monte le type d'égalisation, la féquence et l'amplification/atténuation maximale pour chacune des 3 bandes.
| Bande | Type | Fréquence | Max. Cut/Boost |
| HIGH | Atténuation | 12kHz | ± 15dB |
| MID | Peaking | 2.5kHz | |
| LOW | Atténuation | 80Hz |
⑤ Contrôle d'EFFET
Règle le niveau du signal envoyé du canal dans le bus d'effets. Notez que le niveau du signal envoyé dans le bus est également affecté par le fader du canal.
⑥ Contrôle PAN
Le contrôle PAN détermine le positionnement stéreo du signal du canal sur les bus STEREO G & D.
⑦ Indicateur de crête
Le niveau de crete du signal post-EQ est detecté et le voyant PEAK s'allume en jaune lorsque le niveau atteint 3dB en dessous du clipping.
⑧ Fader Canal
Règle le niveau du signal du canal. Utilisez ces faders pour ajuster l'équilibre entre les différents canaux. NOTE: Baissez complètement les faders de tous les canaux inutilisés afin de minimiser les bruits parasites.

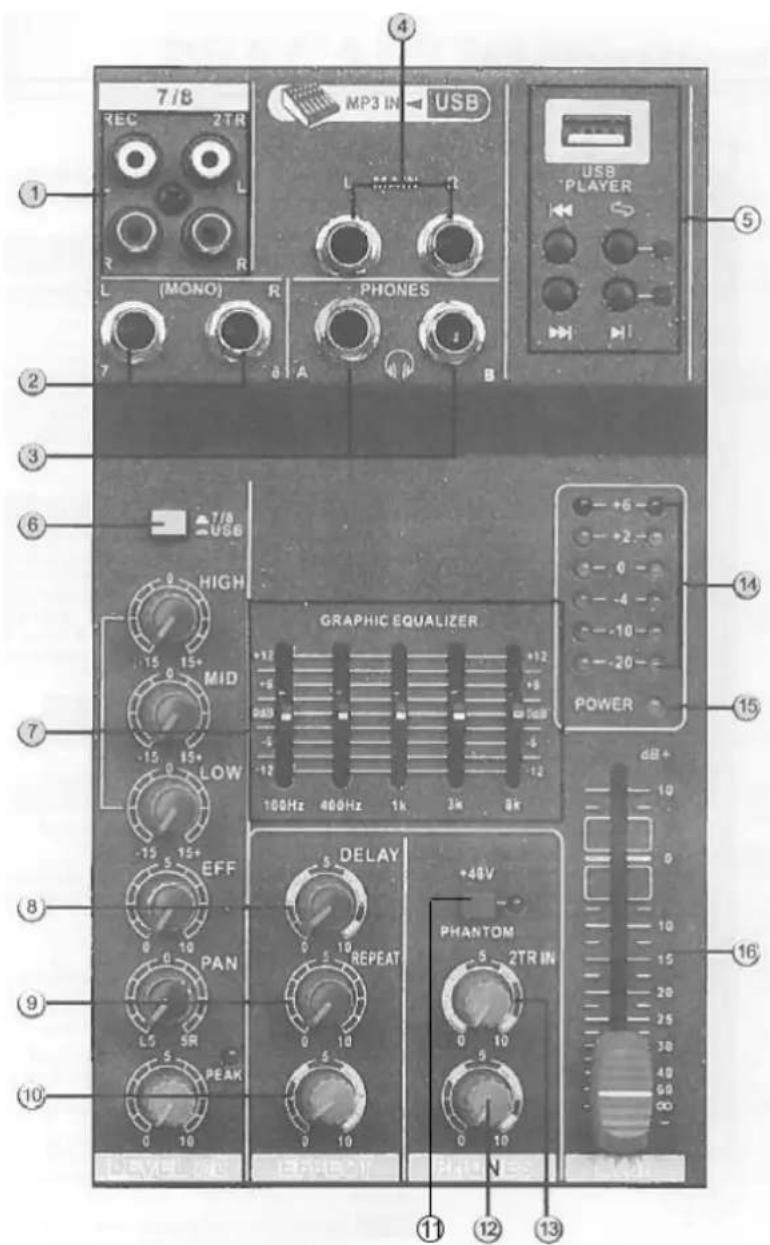

① FichesREC&2TR(G/D)
Vous pouvez connecter les prises REC sur un enregistrure externe tel qu'un enregistrure MD pour enregistrer le signal qui sort des fiches MAIN OUT. Le signal qui est branché sur les fiches 2TR (entree) est envoye vers la sortie MAIN.
② Fiches d'entrée LIGNE (canal stéreo) Il s'agit d'entries stéreo de ligne de type Jack asymétrique.
③ Fiches PHONES
Vous pouvez brancher 2 casques stéreosur les fiches A & B.
④ Sortie principale (G/D) MAIN OUT
Le signal stéreo de la table de mixage sort par ces fiches. Vous pouvez les connecter sur un amplificateur de puissance qui est relié aux enceintes. Si vous enregistrez la sortie stéreo en utilisant le fader général MAIN OUT pour régler le niveau, vous pouvez brancher ces fiches également sur un enregistreur.
⑤ Lecteur USB
Branchez une clé USB contenant les fichiers MP3 ou WMA sur ce port USB et écoutez la musique dans un des canaux stéreo (Selecteur USB).
(6) (I) 3/4 (7/8) (•) Sélecteur USB
Selectionne le canal stereo pour la musique sur la clé USB.
⑦ EGALISEUR GRAPHIQUE PRINCIPAL
Cet égaliseur à 5 bandes règle le signal en provenance de la fiche MAIN OUT. L'égaliseur attenue ou amplifie toutes les bandes de fréquences (100Hz / 400Hz / 1kHz / 3kHz / 8kHz) sur une plage de ±12dB.
Règle la temporisation du processeur d'effet interne.
⑨ REPETITION
Règle la profondeur des effets numériques internes.
10 Contrôle Fader des Effets
Règle le niveau de signal des effets internes vers le bus principal.
11 Commutateur d'alimentation fantôme +48V
Ce commutateur active et désactive l'alimentation fantôme. Lorsque le commutateur est sur ON, la table de mixage envoie +48V à tous les canaux équipés de fiches micro XLR. Mettez ce commutateur sur ON si vous utilisez un ou plusieurs microphones à condensateur qui nécessitate une alimentation fantôme.
NOTE: Lorsque ce commutateur est sur ON, les broches 2 et 3 de toutes les entrées micro de type XLR sont alimentées en +48Vdc.
ATTENTION: Laissez ce commutateur en position OFF (étéint) si vous n'avez pas besoin d'une alimentation fantôme.
Lorsque vous mettez le commutateur sur ON, assurez-vous que seuls des microphones à condensateur sont connectés sur les entrées XLR. Un microphone normal risque d'être endommagé lorsqu'il est branché sur une alimentation fantôme. Notez toute fois que le commutateur peut être place sur ON lorsque des microphones dynamiques symétriques sont branchés.
Afin d'eviter d'endommager les haut-parleurs, eteignez les amplificateurs de puissance (ou les enceintes actives) avant de metre ce commutateur sur ON ou OFF. Il est également recommendé de baisser complètement tous les contrôle des sortie (sortie stéreo, fader général, faders du groupe 1-2, faders du groupe 3-4, etc.) avant d'actionner ce commutateur pour eviter le risqué de bruits puissants qui peuvent endommager l'ouie ou l'équipement.
12 Réglage PHONES
Règle le niveau de sortie des fiches (4).
(13) 2TR IN (TAPE)
Règle le signal d'entrée de TAPE vers MAIN.
⑭ Echelle à LED
Ce vumètre à LED affiche le niveau du signal des sorties MAIN et PHONES.
⑤Voyant POWER
Ce voyant s'allume lorsque la table de mixage est sous tension.
Règle le niveau du signal qui est envoyé à la fiche MAIN OUT.

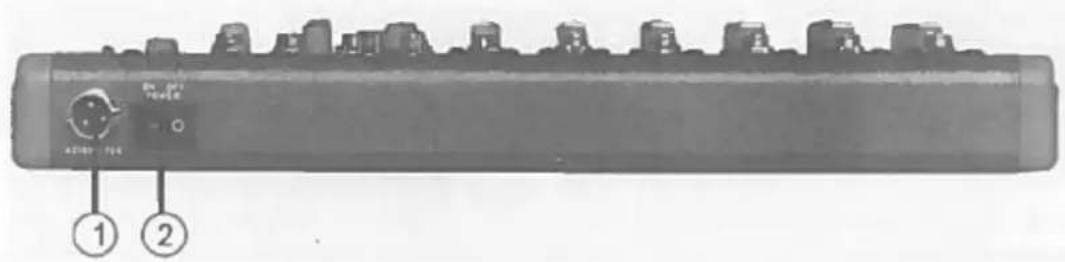

ARRIERE:
(1) Alimentation
Fiche d'alimentation AC: Branchez l'adaptateur secteur fourni.
② Interrupteur Marche/Arrêt

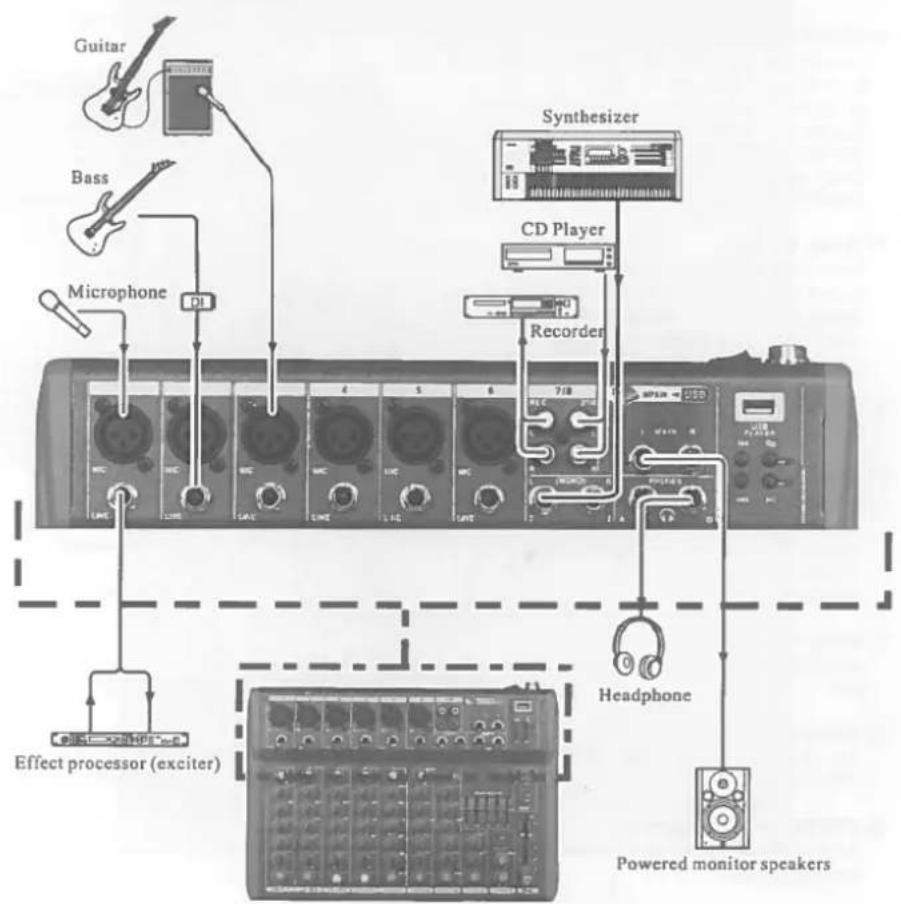

LISTES DES CONNECTEURS
| Entrées & Sorties | Polarités | Configuration |
| ENTRÉE MICRO, SORTIE STEREO | Pin 1: Masse | INPUT OUTPUT |
| Pin 2: Hot (+) | ||
| Pin 3: Cold (-) | ||
| entrées/sortinge | XLR Jack | |
| ENTREE LIGNE (caétaux mono) SORTIE GROUPE, | Pointe: Hot (+) | |
| SORTIE MONITOR, STEREO OUT, MONITOR OUT, | Bague: Cold (-) | |
| AUX SEND, EFFECT SEND | Gaine: Masse | |
| INSERT | Pointe: Sortie | |
| Bague: Entrée | Ring | |
| Gaine: Masse | Sleeve Tip TRS Phone Jack | |
| PHONES | Pointe: G | |
| Bague: D | ||
| Gaine: Masse | ||
| RETURN LINE INPUT (stereo channels) | Pointe: Hot | |
| Gaine: Masse | Sleeve Tip Phone Jack |
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures menagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
