MODE D'EMPLOI MX802 IBIZA SOUND

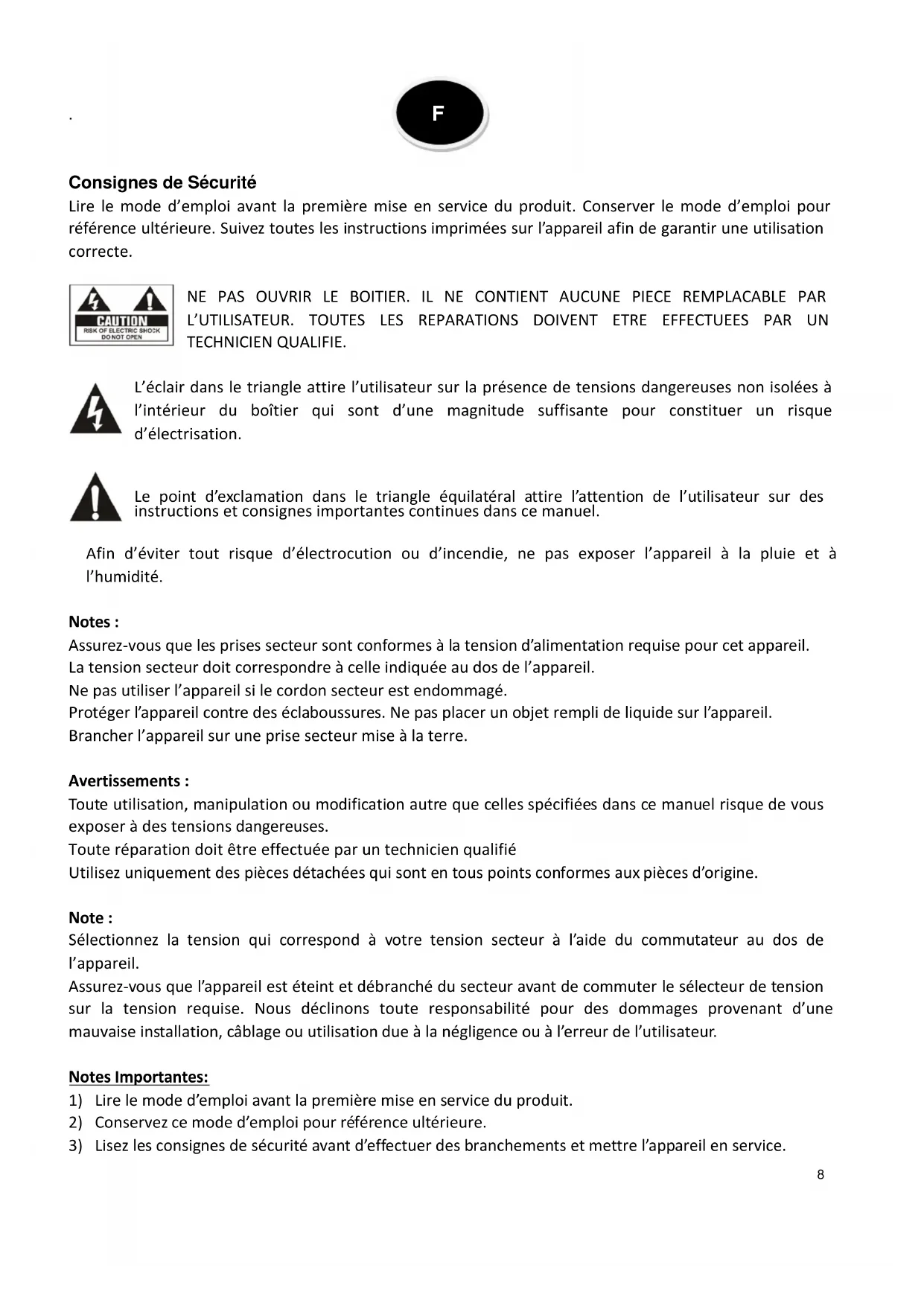

Consignes de Sécurité Lire le mode d’emploi avant la première mise en service du produit. Conserver le mode d’emploi pour référence ultérieure. Suivez toutes les instructions imprimées sur l’appareil afin de garantir une utilisation correcte. NE PAS OUVRIR LE BOITIER. IL NE CONTIENT AUCUNE PIECE REMPLACABLE PAR L’UTILISATEUR. TOUTES LES REPARATIONS DOIVENT ETRE EFFECTUEES PAR UN TECHNICIEN QUALIFIE. L’éclair dans le triangle attire l’utilisateur sur la présence de tensions dangereuses non isolées à l’intérieur du boîtier qui sont d’une magnitude suffisante pour constituer un risque d’électrisation.

Le point d’exclamation dans le triangle équilatéral attire l’attention de l’utilisateur sur des instructions et consignes importantes continues dans ce manuel. Afin d’éviter tout risque d’électrocution ou d’incendie, ne pas exposer l’appareil à la pluie et à l’humidité. Notes : Assurez-vous que les prises secteur sont conformes à la tension d’alimentation requise pour cet appareil. La tension secteur doit correspondre à celle indiquée au dos de l’appareil. Ne pas utiliser l’appareil si le cordon secteur est endommagé. Protéger l’appareil contre des éclaboussures. Ne pas placer un objet rempli de liquide sur l’appareil. Brancher l’appareil sur une prise secteur mise à la terre. Avertissements : Toute utilisation, manipulation ou modification autre que celles spécifiées dans ce manuel risque de vous exposer à des tensions dangereuses. Toute réparation doit être effectuée par un technicien qualifié Utilisez uniquement des pièces détachées qui sont en tous points conformes aux pièces d’origine. Note : Sélectionnez la tension qui correspond à votre tension secteur à l’aide du commutateur au dos de l’appareil. Assurez-vous que l’appareil est éteint et débranché du secteur avant de commuter le sélecteur de tension sur la tension requise. Nous déclinons toute responsabilité pour des dommages provenant d’une mauvaise installation, câblage ou utilisation due à la négligence ou à l’erreur de l’utilisateur. Notes Importantes:

1) Lire le mode d’emploi avant la première mise en service du produit.

2) Conservez ce mode d’emploi pour référence ultérieure.

3) Lisez les consignes de sécurité avant d’effectuer des branchements et mettre l’appareil en service.

4) Respectez toutes les consignes de sécurité et d’utilisation contenues dans le manuel.

5) Respectez toutes les consignes de sécurité pour éviter un incendie et/ou des chocs électriques.

6) Eau et humidité : Ne pas utiliser l’appareil à proximité d’eau, p.ex. près d’une baignoire, d’un lavabo.

7) Ne pas placer l’appareil sur un chariot, un support, un tabouret ou une table instable. L’appareil peut

tomber et provoquer des blessures et des dommages. Utilisez l’appareil uniquement avec un chariot, support, tabouret ou table recommandé par le fabricant et vendu avec l’appareil.

8) Lorsque l’appareil est installé sur un support, déplacez-le avec précaution. Des arrêts soudains, une

force excessive et des surfaces irrégulières peuvent provoquer une chute.

9) Si vous montez l’appareil sur un mur ou au plafond, suivez les instructions du fabricant et utilisez le

matériel de montage recommandé par le fabricant.

10) Placer l’appareil loin des sources de chaleur telles que radiateurs, poêles et autres appareils

11) Placez l’appareil de façon à ne pas compromettre sa ventilation. Ne pas placer sur une surface molle

qui risque de bloquer ses fentes de ventilation.

12) Passez le cordon secteur de telle façon qu’il ne peut pas être pincé ou écrasé, notamment à proximité

de la sortie du cordon de l’appareil ou près de la prise secteur.

13) Débranchez l’appareil du secteur avant de le nettoyer.

14) Utilisez uniquement un chiffon doux et humide. Ne pas laisser de l’eau pénétrer dans l’appareil.

15) En cas de non-utilisation prolongée, débranchez l’appareil du secteur.

16) Faites vérifier l’appareil par un technicien qualifié si

- le cordon ou la fiche secteur ont été endommagés, - des objets ou des liquides ont pénétrés dans l’appareil, - l’appareil a été exposé à la pluie ou tout autre liquide, - l’appareil ne fonctionne pas normalement ou présente un changement significatif dans son fonctionnement, - l’appareil est tombé et le boîtier a été endommagé.

17) Pour les réparations, assurez-vous qu’uniquement des pièces détachés homologuées par le fabricant

ont été utilisés qui présentent exactement les mêmes caractéristiques techniques que les pièces d’origine.

18) Après chaque réparation, demandez au réparateur d’effectuer tous les tests de routine afin de

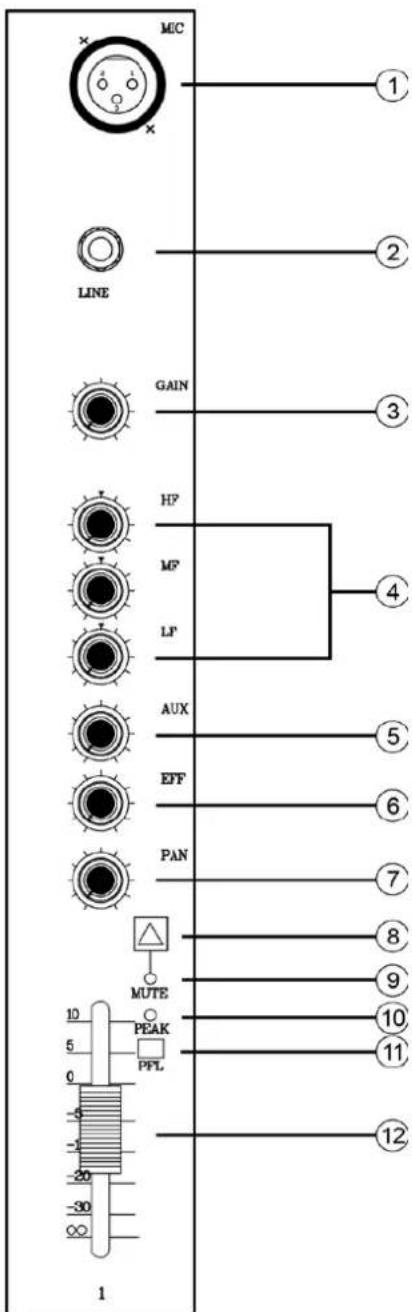

s’assurer du bon fonctionnement de l’appareil.10 REGLAGES D’UN CANAL: ① Fiche d’entrée MICRO Fiches XLR symétriques pour micro (1: masse; 2: positif; 3: négatif) ② Jack d’entrée LIGNE Jack stéréo 6,35mm (Pointe: Positif, Anneau: Négatif Gaine: Masse) Cette fiche accepte aussi bien les jacks symétriques qu’asymétriques. ③ Contrôle de GAIN Réglage du niveau d’entrée du signal. Afin d’obtenir le meilleur équilibre entre le rapport S/B et la plage dynamique, réglez le niveau d’entrée du signal de manière à ce que le voyant PEAK (crête) ne s’allume occasionnellement et brièvement que lors des transitoires les plus aigus. ④Egaliseur (HIGH, MID & LOW) Cet égaliseur à 3 bandes règle les bandes de fréquences graves, moyennes et aigues. Le canal stéréo possède une bande à 2 fréquences : GRAVES & AIGUS. Lorsque le bouton est réglé sur la position “▼”, la réponse en fréquence n’est pas modifiée sur la bande en question. Tournez le bouton vers la droite pour renforcer la bande de fréquence ou vers la gauche pour l’atténuer. Le tableau ci-dessous monte le type d’égalisation, la fréquence et l’amplification/atténuation maximale pour chacune des 3 bandes. ⑤AUX Règle le niveau de signal envoyé dans les bus AUX. ⑥ Contrôle EFFECT Règle le niveau du signal envoyé dans le bus EFFECT. Notez que le niveau du signal envoyé dans le bus est également influencé par le potentiomètre du canal. ⑦ Contrôle PAN Le contrôle PAN détermine le positionnement stéréo du signal du canal sur les bus STEREO G & D. ⑧ Commutateur MUTE Lorsqu’il est en position basse, le signal du canal n’est plus envoyé sur aucune sortie. ⑨ Indicateur MUTE Appuyez sur le commutateur MUTE et le voyant s’allume en rouge. ⑩ Indicateur de crête Le niveau de crête du signal post-EQ est détecté et le voyant PEAK s’allume en jaune lorsque le niveau atteint 3dB en dessous du clipping. ⑪ Commutateur PFL Mettez le commutateur en position basse pour envoyer le signal pré-fader du canal dans le bus PFL pour que vous puissiez le pré-écouter dans le casque. Le commutateur s’allume. Bande Type Fréquence Max. Cut/Boost HIGH Atténuation 12kHz ± 15dB MID Peaking 2.5kHz LOW Atténuation 80Hz11

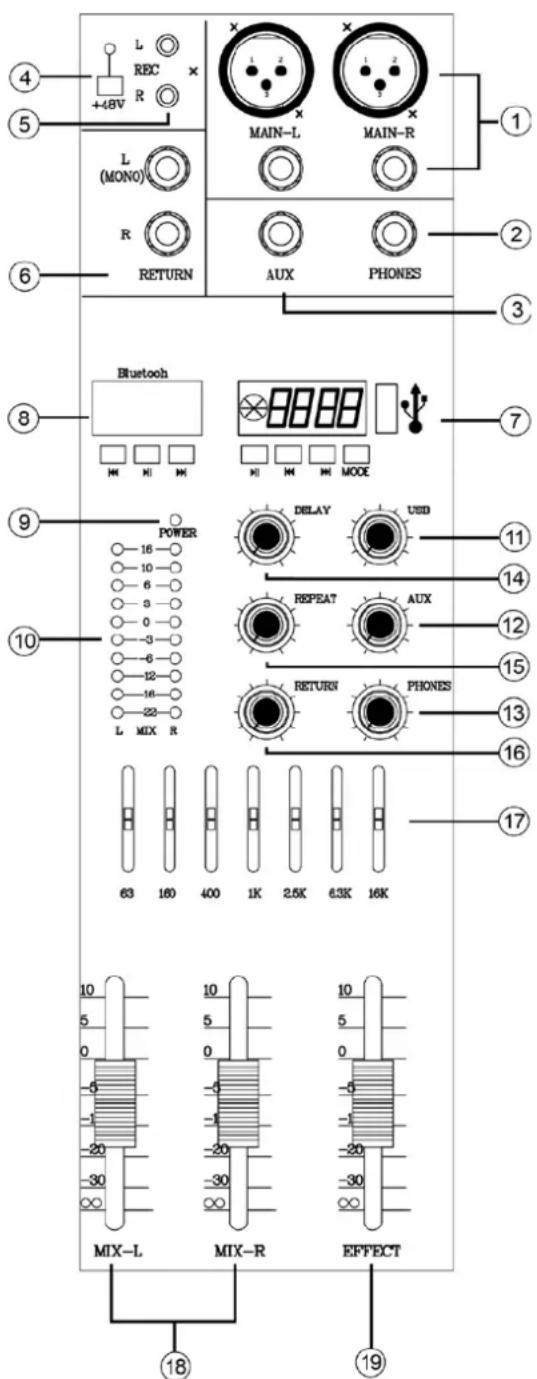

⑫ Fader Canal Règle le niveau du signal du canal. Utilisez ces faders pour ajuster l’équilibre entre les différents canaux. NOTE: Baissez complètement les faders de tous les canaux inutilisés afin de minimiser les bruits parasites. SECTION MASTER: ①Sortie principale (G/D) MAIN OUT Le signal stéréo de la table de mixage sort par ces fiches. Vous pouvez les connecter sur un amplificateur de puissance qui est relié aux enceintes. Si vous enregistrez la sortie stéréo en utilisant le fader général MAIN OUT pour régler le niveau, vous pouvez brancher ces fiches également sur un enregistreur. ② Sortie PHONES Branchez un casque sur ce jack stéréo. ③ Sortie AUX Cette sortie est alimentée par le contrôle AUX (5) de chaque canal. Vous pouvez la connecter sur un effet, un filtre vidéo ou un moniteur. ④ Commutateur d’alimentation fantôme +48V Ce commutateur active et désactive l’alimentation fantôme. Lorsque le commutateur est sur ON, la table de mixage envoie +48V à tous les canaux équipés de fiches micro XLR. Mettez ce commutateur sur ON si vous utilisez un ou plusieurs microphones à condensateur qui nécessitent une alimentation fantôme. NOTE: Lorsque ce commutateur est sur ON, les broches 2 et 3 de toutes les entrées micro de type XLR sont alimentées en +48Vdc. ATTENTION: Laissez ce commutateur en position OFF (éteint) si vous n’avez pas besoin d’une alimentation fantôme. Lorsque vous mettez le commutateur sur ON, assurez-vous que seuls des microphones à condensateur sont connectés sur les entrées XLR. Un microphone normal risque d’être endommagé lorsqu’il est branché sur une alimentation fantôme. Notez toutefois que le commutateur peut être place sur ON lorsque des microphones dynamiques symétriques sont branchés. Afin d’éviter d’endommager les haut-parleurs, éteignez les amplificateurs de puissance (ou les enceintes actives) avant de mettre ce commutateur sur ON ou OFF. Il est également recommandé de baisser complètement tous les contrôles de sortie (sortie stéréo, fader général, faders du groupe 1-2, faders du groupe 3-4, etc.) avant d’actionner ce commutateur pour éviter le risqué de bruits puissants qui peuvent endommager l’ouïe ou l’équipement. ⑤ Sortie REC output (G / D) Branchez ces fiches RCA asymétriques sur un enregistreur externe pour enregistrer le signal qui sort des fiches de sortie stéréo. Notez que le potentiomètre de sortie stéréo master n’affecte pas le signal de ces fiches. Réglez le niveau directement sur l’enregistreur externe.12

Le signal de ces fiches jack asymétriques est envoyé directement dans le bus STEREO G/D et les bus AUX1 et AUX2. Ces Jacks sont utilisés notamment pour recevoir un signal de retour d’un effet externe (reverb, delay, etc.). Notez que ces fiches peuvent également servir d’entrée auxiliaire stéréo. Si vous n’utilisez que la fiche L (MONO), la table de mixage identifie le signal comme Mono et diffusera un signal identique des fiches L et R. ⑦ Lecteur USB Branchez une clé USB sur la fiche USB (7) pour active le lecteur. Vous pouvez lire des fichiers MP3, WMA, etc. Le lecteur offre une fonction Bluetooth et d’enregistrement. Sélectionnez le mode via le bouton MODE. ⑧ BLUETOOTH Appuyez sur le bouton MODE pour sélectionner le mode BLUETOOTH. ⑨ Voyant POWER Ce voyant s’allume lorsque la table de mixage est sous tension. ⑩Echelle à LED Ce vumètre à LED affiche le niveau du signal des sorties MAIN et PHONES. Lorsque la LED est éteinte, le vu-mètre indique le niveau du canal principal, lorsqu’elle est allumée, il indique le niveau du casque. ⑪ USB Règle le niveau du signal vers le bus principal. ⑫ AUX Règle le volume de la sortie AUX (3) ⑬ PHONES Règle le niveau de sortie de la fiche PHONES (2). ⑭ Delay Règle la durée de temporisation de l’effet interne. ⑮ REPEAT Règle la profondeur des effets digitaux internes. ⑯ RETURN Règle le volume de la fiche RETURN vers le bus principal.

⑰EGALISEUR GRAPHIQUE PRINCIPAL

Cet égaliseur à 7 bandes règle le signal en provenance de la fiche MAIN OUT. L’égaliseur atténue ou amplifie toutes les bandes de fréquences (125Hz / 250Hz / 400Hz / 1kHz / 2kHz / 4kHz / 8kHz) sur une plage de ±12dB.

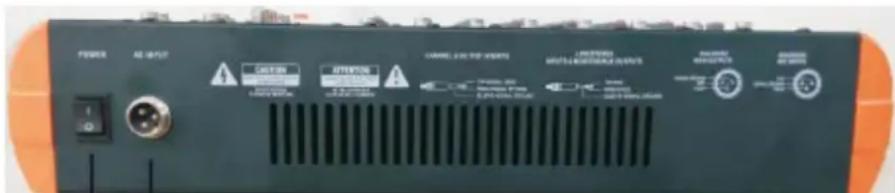

Règle le volume de la sortie principale. ⑲ Contrôle Fader des Effets Règle le niveau de signal des effets internes vers le bus principal. ARRIERE: ① Alimentation Fiche d’alimentation 17V AC: Branchez l’adaptateur secteur fourni. ② Interrupteur Marche/Arrêt13 GUIDE RAPIDE

1. Assurez-vous que la table de mixage est éteinte et tous les contrôles* sont au minimum.

• Fader master STEREO OUT, faders canaux, faders GROUPE 1-2, contrôles de GAIN, etc. Note: Réglez l’égaliseur et les contrôles PAN sur leur position ▼.

2. Eteignez tous les appareils externes et branches les microphones, instruments et haut-parleurs.

Note: Ne pas connecter directement les guitares électriques et basses. Branchez-les d’abord sur un pré-ampli ou un simulateur d’amplification.

3. Afin d’éviter d’endommager vos haut-parleurs, allumez les équipements dans l’ordre suivant:

Périphériques→table de mixage→amplis de puissance ou enceintes actives). Eteignez dans l’ordre inverse. NOTE: Si vous utilisez un micro à condensateur qui a besoin d’une alimentation fantôme, allumez l’alimentation fantôme avant d’allumer votre ampli ou enceintes actives.

4. Réglez les contrôles de GAIN des canaux de façon à ce que les voyants PEAK correspondant

s’allument brièvement lors des plus fortes crêtes. Note: Activez le commutateur PFL du canal si vous souhaitez obtenir une lecture précise du signal entrant sur le vumètre. Ajustez les contrôles de GAIN de façon à ce que le vumètre dépasse occasionnellement le niveau " ▼" (0). Notez que la fiche PHONES envoie les signaux de sortie pré-fader de tous les canaux lorsque leurs commutateur PFL est activé.

5. Mettez le potentiomètre master sur la position "0".

6. Réglez les potentiomètres des canaux de façon à établir l’équilibre initial recherché. Ajustez ensuite

le volume général au moyen des potentiomètres de sortie stéréo. NOTE: * Pour voir sur le vumètre le niveau appliqué aux bus STEREO G/D, désengagez le commutateur PFL ( )

• Si le voyant PEAK s’allume souvent, baissez un peu les potentiomètres des canaux pour éviter une distorsion. CARACTERISTIQUES TECHNIQUES Entrées Connecteurs d’entrée Gain Impédance d’entrée Impédance appropriée Sensibilité Niveau nom. Max. avant clipping Connecteurs ENTRÉE MICRO -60dB 3kΩ 50-600Ω Micros -80dBu (0.078mV) -60dBu (0.775mV) -40dBu (7.75mV) XLR sym (1=masse; 2=pos.; 3=nég.) -16dB -36 dBu (12.3mV) -16 dBu (123mV) +4 dBu (1.23V)

Entrées & Sorties Polarités Configuration

ENTRÉE MICRO, SORTIE STEREO

Pin 1 : Masse Pin 2: Hot (+) Pin 3: Cold (-) entrées/sortie

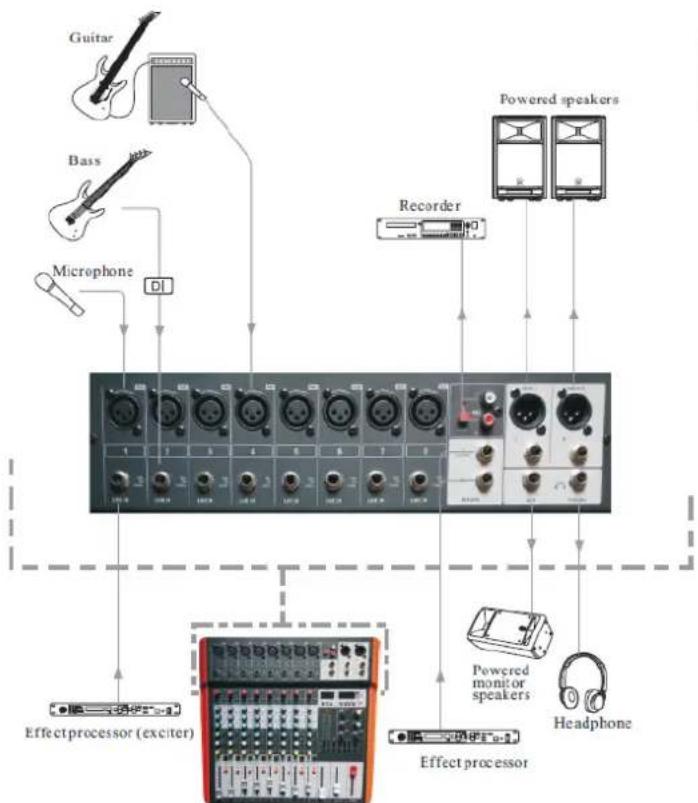

SCHEMA DE BRANCHEMENT: NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.15
