MANUAL DE UTILIZADOR MX802 IBIZA SOUND

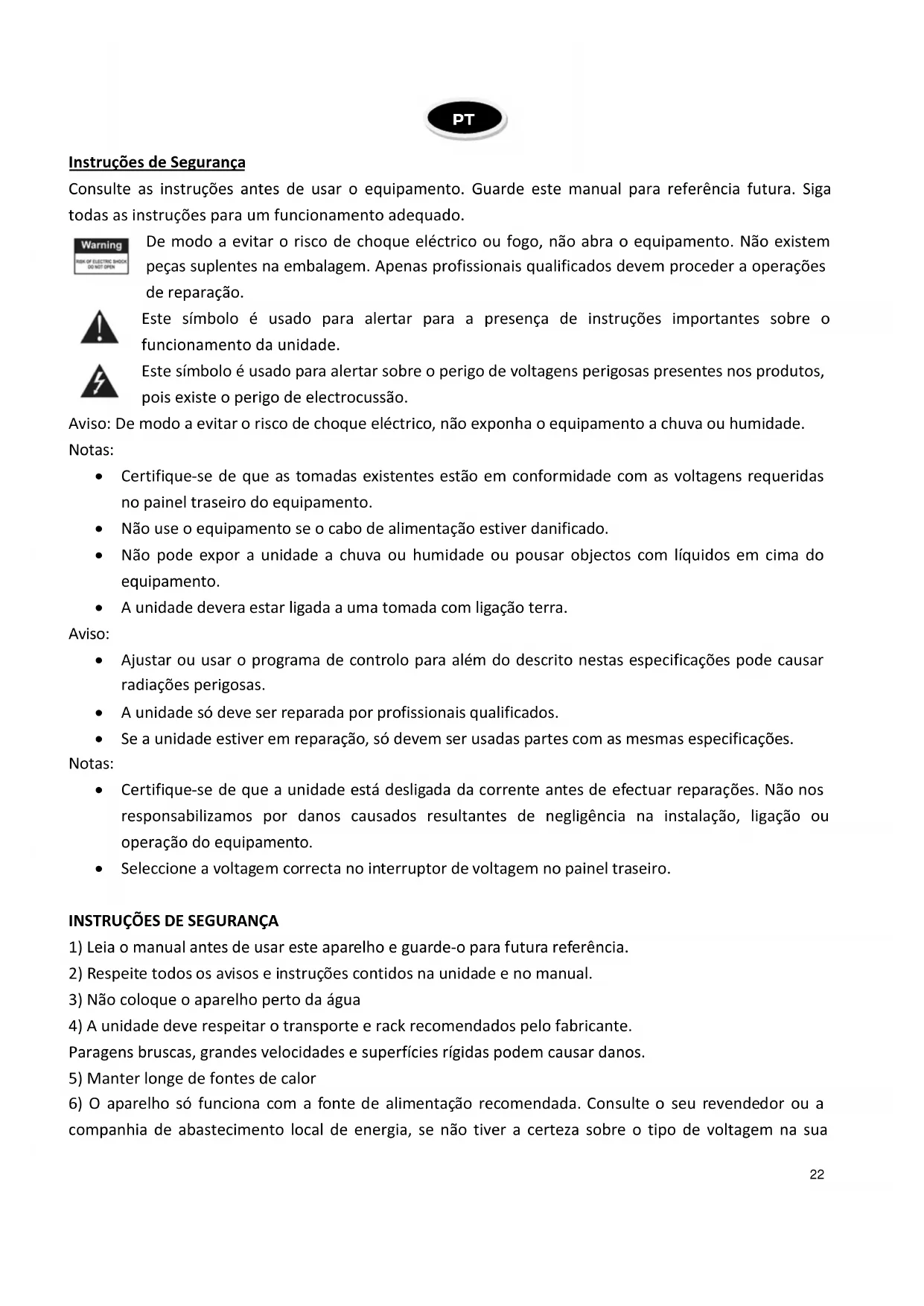

Instruções de Segurarca

Consulte as instruções antes de usar o equipamento. Guarde este manual para referencia futura. Sigaretelas as instruções para um Functionamento adequado.

De modo a evaporar o risco deCHOque eletrico ou fogo, não abra o equipamento. Não existem peças suplentes na embalagem. Apenas professionais qualificados devem proceder a operacoes de reparacao.

Este síbolo é uso para alertar para a presence de instruções importantes sobre o funciona da equipe.

Este*símbolo é usado para alertar sobre o perigo de voltagens perigosas presentes nos produits, pois existe o perigo de electrocussão.

Aviso: De modo a evitar o risco deCHOque elctrico, nao exponha o equipamento a chuva ou humidade.

Notas:

• Certifique-se de que as tomas existentes estao em conformidade com as voltagensrequireidas no pailr traseiro do equipamento.
• Não use o equipamento se o cabo de alimentação estiver danificado.
• Não pode expor a unidade a chuva ou humididade ou pousar objectos com他们在cima do equipamento.
• Aunities devera estar ligada a uma tomada com ligação terra.

Aviso:

• Ajustar ou usar o programa de controlo para algo do descririto estas espécificações pode causar radiações perigosas.
• A equipe está de ser reparada por professionais发展机遇ados.
• Se a unidade estiver em reparacao, so devem ser usadas partes com as mesmas especialicas.

Notas:

• Certifique-se de que a unidade está desligada da corrente antes de efectuar reparacoes. Não nos responsabilizamos por danos causados resultantes de negligência na instalação, ligação ou operação do equipamento.
• Selezione a voltagem correcta no interruptor de voltagem no pailen traseiro.

INSTRUÇÉS DE SEGURANÇA

1) Leia o manual antes de usar este aparelho e guarde-o para futura referencia.
2) Respeite todos os avisos e instruções contidos naunities e no manual.
3) Não coloque o aparecido perto daágua
4) Aunities deve respeitar o transporte e rack recomendados pelo fabricante.

Paragens bruscas, grandes velocidades e superficies rígidas podem causar danos.
5) Manter longe de fontes de calor
6) O aparecidosolefunção com a fonte de alimentação recomendada.Consulte o seu revendedor ou a companhia de abastecimento local de energia, se não tiver a certeza sobre o tipo de voltagem na sua

residência. Se a unidade for operada com baterias ou outras fontes de alimentação, consulta este folheto.

7) Ligação terra ou polarização: Se a unidade está equipada com uma ficha AC polarizada existe apenas um método para inserir a ficha. Esta é uma caractéristica de segurança.
8) Não pise ou aperture o cabo de alimentação.
9) Limpe o aparelho com um pano macio. Evitar que a agua e outros liquidosarethn na unidade.
10) Desligue o cabo de alimentacao se o aparecido não forrioado por um longo periodo de tempo ou durante a tempestade de modo evitar picos de energia que podem danificar o circuito interno.
11) Evitar que objectos e liquidos entrem na unidade.
12) Se uma das segunte opções acontecer, consulte professionis qualificados:

A) O cabo de alimentacao ou a ficha está danificados;
B) Um objecto ou liquido entrou para aunities, ou
C) Aunities tem sido exposto à chuva, ou
D) Aunities não funciona, ou
E) O aparelho tenha caido ou não funciona normalmente.

13) Reparação --- Não tente reparar o aparecido. Todas as reparações devem ser realizadas por um专业技术补水. O uso é geralmente usado para executar operações, configurações e controlos de espécicos necesses.
14) Ventilação --- Não cubra as aberturas de ventilação de modo a fazer o sobreaquecimento do aparecido. Não coloque a unidade numa cama, cobertor,sofar ou superficie macia similar. Não colque a unidade dentro de uma estante, um armário fechado, etc
15) Acessórios --- Não use peças que não sejam recomendado pelo fabricante, de modo a fazer danos.
16) O equipamento auxiliar --- Não coloque esta unidade sobre veículos instáveis, tais como, prateleira, tripé ou mesa. Podera perigoso para umacriança ouadulto,sea unidade cair. Porfavor use o Veiculo, prateleira, tripé ou mesa recomendados pelo fabricante.
17) Peças --- Se a unidade precisar de peças de substituição, utilize somente peças recomendadas pelo fabricante e que são em todos os aspectos发展目标as peças originais.
18) Teste de segurarca --- Após a reparação, o técnico deve testar a unidade por quostões de segurarca.

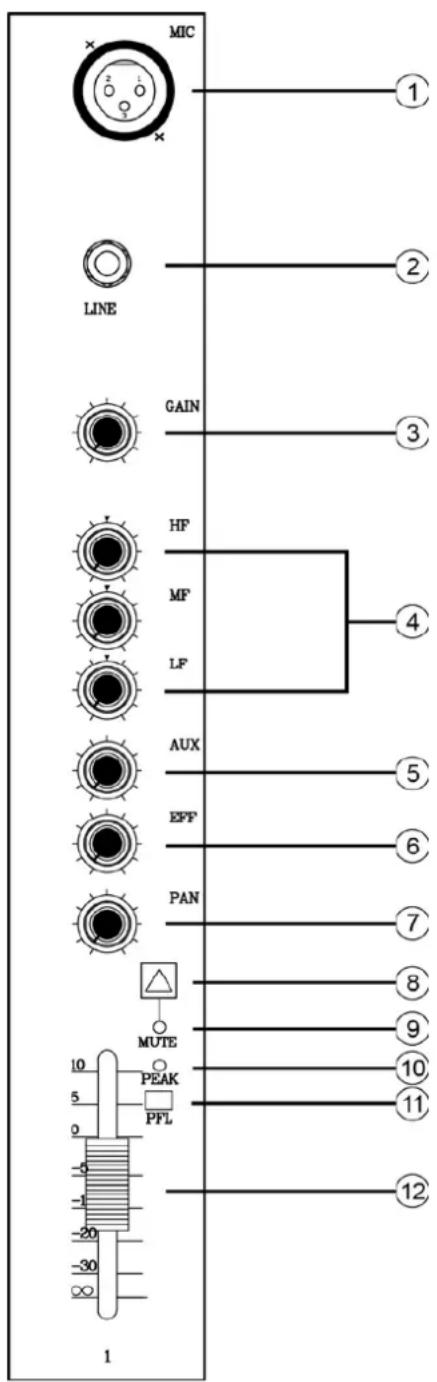

AJUSTE DE CANAIS:

1. Entrada para microfones

Entrada balanceada para microfones com ficha XLR (1: Ground; 2: Positivo; 3: Negativo)

2. Entrada de LINHA

Entrada Jack 6.35mm Stereo (T: Positivo; R: Negativo; S: Ground).Esta entrada permite conexões balanceadas e não balanceadas.

3. Controlo de ganho

Ajuste o;nível de entrada do sinal. Para obter o melhor balanco entre o ruido de sinal e o alcance dinamico,ajuste o;nivel de entrada de sinal, ato indicator de potencia pico (10) aproximar o;nivel maximal.

4. Equalizador (HIGH/AGUDOS, MID/MÉDIOSE LOW/GRAVES)

Este equalizador de 3 bandas ajusta a banda de frequência (agudos, médios e baixos) dos canais. O canal Stereo possui 2 bandas de frequência: Agudos e graves. Girando o interruptor para a esquerda “▼”produz uma resposta de frequência plana na faixa correspondente. Girando o botão para a direita,aumenta a faixa de frequência correspondente, enquanto virando à esquerda atenua a banda. A segunte tabela minha o tipo de equalização, frequência e maior do corte / acontecido para cada uma das vezes bandas.

Banda	Tipo	Frequência	Max. Corte/aumento
ALTO	Atenuação	12kHz
MÉDIO	Pico	2.5kHz	± 15dB
BAIXO	Atenuação	80Hz

5. Auxiliar (AUX)

Este interruptor ajusta o nivel de sinal para a entrada auxiliar.

6. Controlo de efeitos

Ajusta o;nvel do sinal enviado do canal para os efeitos. é importante recordar que o sinal enviado é afectado pelo FADER do canal.

7. Controlo PAN

O controlo PAN determina a posicao Stereo do sinal esquerda e direita.

8. Botão MUTE

Quando pressionado, este interruptor silencia o sinal para todas as saidas.

9. Indicador MUTE

Luz indicadora para MUTE. Ao corregar, a luz acende em vermelho.

O;nvel de pico do sinal pos equalizzato é detectado e a luz indicadora PEAK,acende em amarelo, quando o;nvel atinge 3 dB abaixo do corte.

11. Interruptor PFL

Pressione este interruptor para alimentar o sinal do canal FADER o bus PFL, de modo que você possa monitorar o sinal de entrada para os auscultadores. Para ligar a alimentação PFL, pressione o interruptor até a luz acender.

12. FADER de canal

Ajusta o;nvel de saida para o sinal de canal. Use把这些 FADERS para fazer o equilibrio entre os various canais.

NOTA: Coloque os FADERS dos canais não realizados para baixo, para minimizar o ruido.

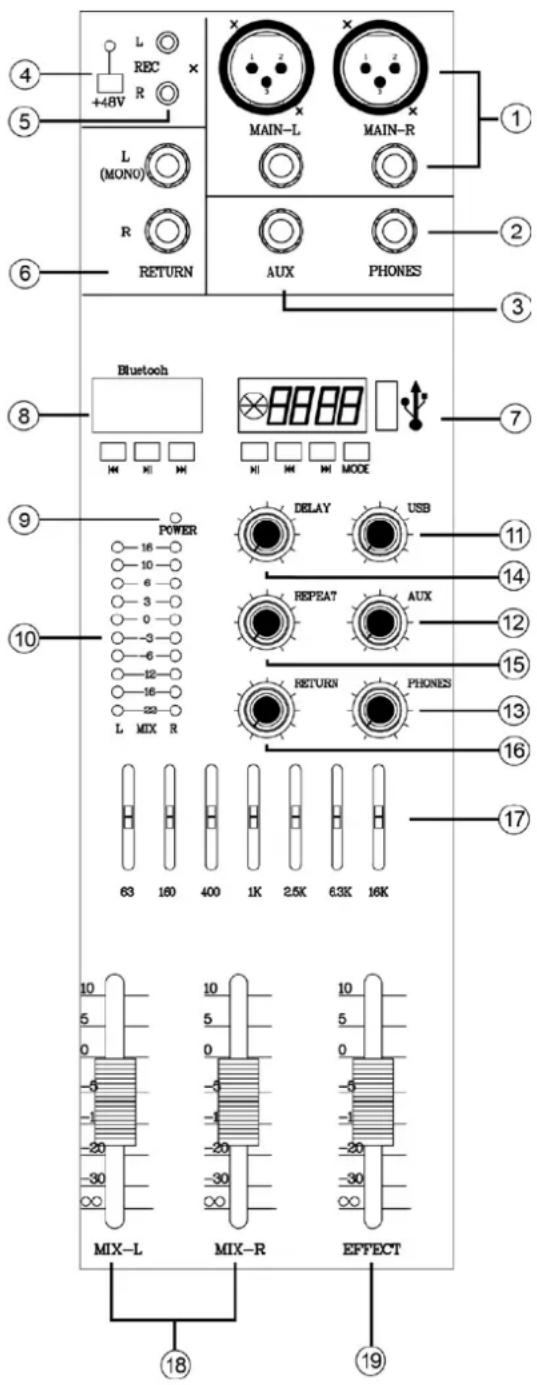

CONTROS PRINCIPAIS

1. Saïdas principais L/R

Estas fchas conduczem a saía Stereo. Ex.: pode ligar a um amplíficator que esteja ligado à coluna principal. quando utilizes a saía Stereo para gravação recorreindo ao FADER principal para controlar o;nível, é possível ligar estas fchas ao dispositivo em gravação.

A saía Jack é impulsionado pelo ajuste do controle AUX (5) de cada canal. Você pode usar a tomada para ligar um processor de efeitos, fazer de video ou outras sistemas de monitor.

4. PHANTOM +48V

Este interruptor liga e deslga a alimentacao PHANTOM. quando o interruptor está ligado, a mesa fornece +48VDC a todos os canais que possuem connectores de entrada para microfone via XLR. Ligue este interruptor quando utilizes um ou mais microfones condensadores com alimentacao PHANTOM.

NOTA: quando este não está ligado, a mesa fornece +48VDC ao pino 2 e 3 de todas as tomadas de entrada MIC XLR.

ATENÇA: Certificque-se de delear este botão em OFF se você não precise de alimentação PHANTOM.

Ao ligar o interruptor para ON, certifique-se de que apenas os microfones condensadores está ligados às tomadas de entrada XLR. Para algo dos microfones de condensador, dispositivos podem ser danificados se connectados à fonte de alimentação PHANTOM. Observe, não, que o interruptor pode fazer ligado quando conectar microfones dinamicos balanceados.

Para fazer danos aos altifalantes certificque-se de desligar o amplificador (ou colunas amplificadas) antes de ligar ou desligar este interruptor. Não recommendamos que você colque todos os interruptores de controlo (saída Stereo, FADER, FADERS do grupo GROUP 1-2, GROUP 3-4, etc.) para a posão minima.

5. Saía RECOM fichas L/R

Você pode conectar estassaidas não balanceadas RCA a um gravador externo paragravar asaidadosinal dastomadasSTOUT.

NOTA: O FADER principal da não afeta o sinal destes connectores de saída. Ajuste o;nível conforme necessário no disposítivo de gravação externo.

São entrada não balanceadas. O sinal em cada uma dessas entradas alimenta o STEREO L/R, AUX1 e AUX2. Se o sinal Stereo for devolvido, está encaminhado para AUX1 e AUX2. Estas fichas são típlicitamente

usadas para receiveber um sinal de returno a partir de uma unidade de efeito externo (ressonância, atraso, etc.).

NOTA: estas fichas poder serutilizadas para entrada Stereo auxiliar. Se ligar apenas a ficha MONO, a mesa de mistura reconhecera o sinal como MONO e propagará o sinal identico de ambos canais L/R (esquerda/direita).

Insira um dispositivo USB (7) para activar o leitor de música. O leitor suporta ficheiros no formato MP3 e WMA. O leitor está equipado com a funcão de gravação e inclui Bluetooth. Alterne entre ambas as opções em MODE.

8. BLUETOOTH

Pressione o botão "MP3 MODE" para selecionar o modo Bluetooth.

9. Indicador de potência

Este medidor LED在哪或nivel de sinal geral e dos auscultadores. quando o LED está desligado, aparea o nivel Gerald. quando está ligado, aparea o nivel dos auscultadores.

11. Controlo USB

Ajusta o sinal principal.

12. Controlo AUX

Ajusta o volume do sinal no canal auxiliar (3).

13. Controlo dos auscultadores

Ajusta a profundidade dos efeitos digitais internos.

16. Retorno

Ajuste o;nível do sinal do returno para o sinal principal.

Este equalizador de 7 bandas ajusta o sinal enviado para a saida principal. O equalizadororta e aumento todas as bandas de frequência (125Hz / 250Hz / 500Hz / 1kHz / 2kHz / 4kHz / 8kHz) dentro da faixa ±12dB.

18. Mistura L / R

Ajusta o;nével desaidapara a entrada principal.

19. FADER para controlar efeitos

Ajusta o;nvel do sinal para os efeitos internos do controlo principal.

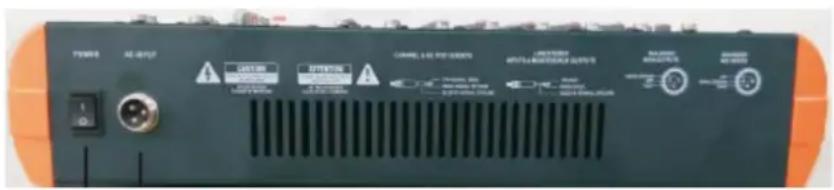

PAINEL TRASEIRO

Alimentação

Entrada de potência 17V AC: insira a ficha de alimentação (incluído).

Interruptor de ligação

GUIA RAPIDA

1. Assegure-se que a mesa de mistura está desligada e todos os controlos de nível* está ajustados para o valor minimo.

2. FADER principal, FADERS dos canais, FADERS GROUP 1-2, controlos de ganho, etc.

Nota: ajuste o equalizador e os controlos PAN para o;nivel mais baixo.

1. Desligue todos os dispositivos externos e de seguida ligue os microfones, instrumentos e colunas.

NOTA: ligue gutarras e baixos electrolycos atraves de um disposito intermediario, como uma caixa direta, pre-amplificador, ou um simulador. Conectando esses instrumentos diretamente à mesa de mistura, pode resultar em distorcao e ruido.

1. Para evitar danos nas columnas, ligue os dispositivos na segunte ordem: Periféricos → Mesa de mistura → Amplificadores ou columnas amplificadas. Reverte esta ordem quando for para desligar.

NOTA: Se estiver a utiliser microfones condensadores que requireiram alimentação PHANTOM, ligue o interruptor (PHANTOM +48V) na mesa antes de ligar a alimentação do amplífador.

1. Ajuste o controlo de ganho do canal de modo que os indicatoros PEAK pisquam brevemente sobre os mais altos niveis de pico.

NOTA: ligue o canal PFL se quiser obter uma leitura précisa do nível do sinal de entrada usingo medidor de nível. Ajuste o controlo de ganho de modo que a indentacao do medidor de nível de vez em quando se eleve acima do nível (0).

Atença que a saía para auscultadores atenua o sinal de todos os canais que tenham o interruptor PFL ligado, para que eles sinais possam ser monitorados pelos auscultadores.

1. Ajuste o FADER principal STEREO OUT para a posicao "0".

2. Definir os FADERS dos canais para Criar o equilibrio inicial desejado, de seguida, ajuste o volume geral usingo FADER principal STEREO OUT.

NOTA: *Para.consultar o nivel aplicado a STEREOL/R no medidor LED, é necessario desligar o interruptor PFL ( ).

• Se o indicator de picos piscar com frequência, é recomendado baixar o FADER do canal para évitar distorção.

ESPECIFICAÇOÉS TÉCNICAS
Entradas

Conectores de entrada	Ganho	Impedência entrada	Impedência	Sensibilidade	Nível	Máximo antes do CLIPPING	Especificações do conector
ENTRADA MIC	-60dB	3kΩ	50-600Ω	-80dBu(0.078mV)	-60dBu(0.775mV)	-40dBu(7.75mV)	XLR balanceada(1=Ground; 2=Positivo; 3=Negativo)
	-16dB			-36 dBu(12.3mV)	-16 dBu(123mV)	+4 dBu(1.23V)
ENTRADA LINHA	-34dB	10kΩ 600Ω		-54 dBu(1.55mV)	-34 dBu(15.5mV)	-14 dBu(155mV)	JACK TRS Balanceada(T=Positivo; R=Negativo; S=Ground)
	+10dB			-10 dBu(245mV)	+10 dBu(2.45V)	+30 dBu(24.5V)
RETURNOL/R	- 10kΩ 600Ω			-12 dBu(195mV)	+4 dBu(1.23V)	+24 dBu(12.3V)	JACK não balanceada
2TR IN (L/R)	-	10kΩ	600Ω	-26 dBV(50.1mV)	-10 dBV(0.316V)	+10 dBV(3.16V)	RCA

Saidas

Conectores de saía	Ganho	Impedência	Nível	Máximo antes do CLIPPING	Especificações do conector
SAÍDA PRINCIPAL (L / R)	75Ω 600Ω		+4dBu (1.23V)	+24 dBu (1.23V)	XLR Balanceada (1=Ground; 2=Positivo; 3=Negativo) JACK TRS Balanceada (T=Positivo; R=Negativo; S=Ground)
EFFECT/AUX (AUX1/2) SEND	150Ω 10kΩ		+4 dBu (1.23V)	+20 dBu (7.75V)	JACK TRS Balanceada (T=Positivo; R=Negativo; S=Ground)
SAÍDA REC L/R	600Ω	10kΩ	-10 dBV (0.316V)	+10 dBV (3.16V)	RCA
AUSCULTADORES	100Ω	40Ω	3mW	75mW	JACK Stereo

Lista de fichas

Fichas de entradas e saídas	Polaridades	Configuração
ENTRADA PARA MICROFONE,SAÍDA STEREO	Pin 1: Terra (Ground) Pin 2: Positivo (+) Pin 3: Negativo (-)	INPUT OUTPUT O3O2XLR Jack
ENTRADA LINHA (CANAIS MONO) SAÍDA GROUP, SAÍDA STEREO,SAÍDA MONITOR,ENVIO AUX, ENVIO EFEITOS	Entrada / Saía T: Positivo (+) R: Negativo (-) S: Ground	Ring I Sleeve Tip TRS Phone Jack
INSERT	T: Saía R: Entrada S: Ground
AUSCULTADORES	T:L R:R S:Ground
ENTRADA PARA LINHA DE RETORNO (CANAIS STEREO)	T:Positivo S:Ground	Sleeve Tip Phone Jack

DIAGRAMA DE INSTALAÇÃO
