MX802 - Mischpult IBIZA SOUND - Kostenlose Bedienungsanleitung

Marke	Ibiza Sound
Modell	MX802
Kategorie	Mischpult
Produkttyp	Analoges Mischpult mit digitalen Effekten
Stromversorgung	Netzadapter 17V AC
Eingangskanäle	8 Kanäle (Mikrofon/Line) mit 3-Band Equalizer
Mikrofoneingänge	Symmetrische XLR, Empfindlichkeit -80dBu bis +4dBu
Line-Eingänge	Klinke Stereo 6,35 mm, Empfindlichkeit -54dBu bis +30dBu
Kanal-Equalizer	HIGH (12 kHz), MID (2,5 kHz), LOW (80 Hz), ±15 dB
Haupt-Grafik-Equalizer	7 Bänder (125 Hz - 8 kHz), ±12 dB
Interne Effekte	Digitaler Effektprozessor mit Delay- und Repeat-Regelung
Media-Player	USB (MP3, WMA) und Bluetooth
Hauptausgänge	Symmetrische XLR und Klinke Stereo, Pegel +4dBu
Kopfhörerausgang	Klinke Stereo 6,35 mm, 75mW
Phantomspeisung	+48V schaltbar für Kondensatormikrofone
Zusatzfunktionen	PFL, Stummschaltung, AUX-Bus, RETURN, REC OUT RCA
Sicherheitshinweise	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, vor Reinigung Netzstecker ziehen
Pflege und Reinigung	Weiches, feuchtes Tuch, kein Wasser eindringen lassen
Ersatzteile und Reparierbarkeit	Reparaturen durch qualifizierten Techniker, Teile gemäß Original

Häufig gestellte Fragen - MX802 IBIZA SOUND

Wie schließe ich ein Mikrofon an das Mischpult MX802 an?

Schließen Sie das Mikrofon an einen XLR-Eingang an (Pin 1: Masse, 2: Plus, 3: Minus). Für ein Kondensatormikrofon aktivieren Sie die +48V-Phantomspeisung über den entsprechenden Schalter. Stellen Sie den Gain mit dem GAIN-Regler des entsprechenden Kanals ein.

Wie verwende ich die Phantomspeisung +48V?

Der Schalter für die Phantomspeisung befindet sich im MASTER-Bereich. Schalten Sie ihn auf ON, wenn Sie Kondensatormikrofone verwenden. Stellen Sie vor dem Aktivieren sicher, dass die Endstufen ausgeschaltet und die Fader heruntergezogen sind, um laute Geräusche zu vermeiden. Aktivieren Sie die Speisung nicht mit nicht dafür vorgesehenen dynamischen Mikrofonen.

Wie stelle ich den Eingangs-Gain ein, um Verzerrungen zu vermeiden?

Stellen Sie den GAIN-Regler so ein, dass die PEAK-Anzeige (gelb) nur kurz bei den stärksten Spitzen aufleuchtet. Wenn die Anzeige häufig aufleuchtet, reduzieren Sie den Gain. Verwenden Sie den PFL-Schalter, um das Signal vorzuhören und am Pegelanzeiger einzustellen.

Was bedeutet die PEAK-Anzeige?

Die PEAK-Anzeige leuchtet gelb auf, wenn der Signalpegel nach dem Equalizer 3 dB unter dem Clipping liegt. Gelegentliches Aufleuchten ist akzeptabel; bleibt sie dauerhaft an oder blinkt häufig, reduzieren Sie den Gain oder den Kanal-Fader, um Verzerrungen zu vermeiden.

Wie schließe ich einen externen Effekt über die RETURN-Eingänge an?

Schließen Sie den Ausgang des externen Effekts an die RETURN L (MONO)- und R-Buchsen an. Wenn Sie nur eine L-Buchse verwenden, wird das Signal als Mono behandelt. Der Rückpegel wird mit dem RETURN-Regler (16) im MASTER-Bereich eingestellt. Das Signal wird direkt in die Stereo- und AUX-Busse eingespeist.

Wie nehme ich den Hauptausgang mit einem Recorder auf?

Verwenden Sie die REC OUT-Ausgänge (L/R) im RCA-Format. Schließen Sie diese an den Eingang Ihres externen Recorders an. Beachten Sie, dass der Pegel dieser Ausgänge nicht vom Hauptfader beeinflusst wird; stellen Sie den Pegel direkt am Recorder ein.

Wie höre ich das Signal mit dem Kopfhörer vor?

Schließen Sie einen Kopfhörer an den PHONES-Ausgang (Klinke Stereo 6,35 mm) an. Um einen bestimmten Kanal vor dem Fader zu hören, aktivieren Sie den PFL-Schalter dieses Kanals. Das Pre-Fader-Signal wird dann in den PFL-Bus gesendet und im Kopfhörer gehört. Der Kopfhörerpegel wird mit dem PHONES-Regler (13) eingestellt.

Wie verwende ich den USB- oder Bluetooth-Player zum Abspielen von Musik?

Stecken Sie einen USB-Stick in den USB-Anschluss (7), um MP3/WMA-Dateien abzuspielen. Drücken Sie die MODE-Taste, um den USB- oder Bluetooth-Modus auszuwählen. Im Bluetooth-Modus koppeln Sie Ihr Gerät mit dem Mischpult. Das Signal wird in die Hauptbusse gesendet, einstellbar über den USB-Regler (11).

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, leicht feuchtes Tuch. Lassen Sie kein Wasser ins Innere eindringen. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Ein-/Ausschalter auf der Rückseite auf ON steht. Wenn das Gerät immer noch nicht angeht, wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie nicht, das Gehäuse zu öffnen.

BEDIENUNGSANLEITUNG MX802 IBIZA SOUND

BEDIENUNGSCANLEITUNG

MANUAL DE INSTRUÇÉS

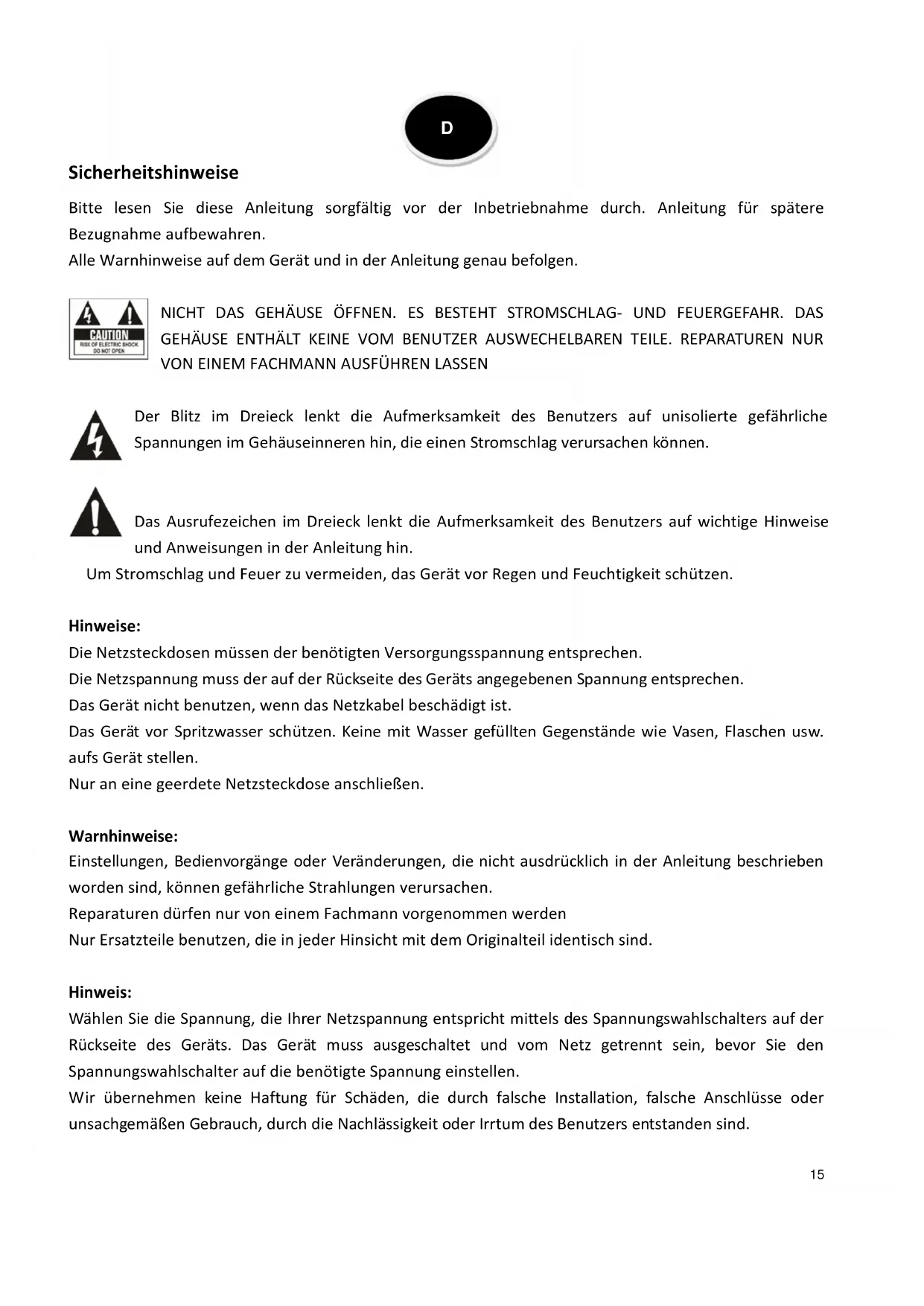

Bitte lessen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere Bezugnahme aufbewahren.

Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen.

Nicht DAS GEHÄUSE ÖFFNEN. ES BESTEHT STROMSCHLAG- UND FEUERGEFAHR. DAS GEHÄUSE ENTHÄLT KEINE VOM BENUTZER AUSWECHELBAREN TEILE. REPARATUREN NUR VON EINEM FACHMANN AUSFühREN LASSEN

Der Blitz im Dreieck lenkt die Aufmerksamkeit des Benutzers auf unisolierte gefährliche Spannungen im Gehäuseinneren hin, die einen Stromschlag verursachen können.

Das Ausrufezeichen im Dreieck lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise und Anweisungen in der Anleitung hin.

Um Stromschlag und Feuer zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.

Hinweise:

Die Netzsteckdosen müssen der benöttigen Versorgungsspannung entsprechen.

Die Netzspannung muss der auf der Rückseite des Geräts angegebenen Spannung entsprechen.

Das Gerät nicht benutzen, wenn das Netzkabel beschädigt ist.

Das Gerät vor Spritzwasser schützen. Keine mit Wasser gefüllten Gegenstände wie Vasen, Flaschen usw. aufs Gerät stellen.

Nur an eine geerdete Netzsteckdose anschließen.

Warnhinweise:

Einstellungen, Bedienvorgänge oder Veränderungen, die nicht ausdrücklich in der Anleitung beschrieben worden sind, können gefährliche Strahlungen verursachen.

Reparaturen dürfen nur von einem Fachmann vorgenommen werden

Nur Ersatzteile benutzen, die in jeder Hinsicht mit dem Originalteil identisch sind.

Hinweis:

Wahlen Sie die Spannung, die Ihrer Netzspannung entspricht mittels des Spannungswahlschalters auf der Rückseite des Geräts. Das Gerät muss ausgeschelt und vom Netz getrennt sein, bevor Sie den Spannungswahlschalter auf die benötigte Spannung einstellen.

Wir übernehmen keine Haftung für Schäden, die durch falsche Installation, falsche Anschlüsse oder unsachgemäßen Gebrauch, durch die Nachlüssigkeit oder Irrtum des Benutzers entwickelten sind.

Wichtige Hinweise:

1)itte lessen Sie these Anleitung sorgfaltig vor der Inbetriebnahme durch. Anleitung fur spate Bezugnahme aufbewahren.
2) Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen.
3) Behandeln Sie die Netzschur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine beschädigte oder verformte Netzschur kann Stromschlag und Defekte verursachen. Beim Abziehen des Steckers aus der Steckdose immer am Stecker anfassen, nie an der Schnurziehen.
4) Keine Metallgegenstände oder Flüssigkeiten ins Gehäuse dringen setzen. Sie konnen zu Stromschlag und Störungen führen.
5) Das Gerät niemals auf einen unsicheren Wagen, Ständer oder Tisch stellen. Das Gerät kann herunterfallen und Menschen verletzen. Nur mit einem vom Hersteller zugelassenen oder mit dem Gerät zusammen verkaufen Wagen, Stativ oder Tisch benutzen
6) Beim Anbringen des Geräts an der Decke oder Wand die Anweisungen des Herstellers befolgen und die vom Hersteller empfohlenen Montagematerialien benutzen.
7) Wenn das Gerät auf einem Gestell stehen, das Ganze vorsichtig bewegen. Plötzliches Bremsen, große Kraftanwendung und unebene Flächen können zum Umkippen führen.
8) Das Gerät nicht in der Höhe von Wasser benutzen z.B. geben einer Badewanne, Spül, Waschmaschine.
9) Nicht die Belüftung behindern. Nicht auf ein Sofa, Bett, Sessel oder ähnliche weiche Unterlagen stellen. Nicht in ein geschlossenes Gehäuse wie einen Schrank einbauen, wo die Hitze nicht abgeleitet werden kann.
10) Das Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern, Öfen und ähnlichen Geräten aufstellen.
11) Nicht das Netzkabel betreten oder quetschen.
12) Vor dem Reinigen den Netzstecker abziehen.
13) Das Gerät nur mit einem feuchten Tuch abwischen. Kein Wasser ins Gehäuse dringen{lassen.
14) Bei längerem Nichtgebrauch den Netzstecker abziehen.
15) Das Gerät muss von einem Techniker überprüft werden, wenn: das Netzkabel oder die -schnur beschädigt sind; das Gerät Regen oder anderen Flüssigkeiten ausgesetzt war; das Gerät nicht richtig Funktioniert oder eine beachtliche Leistungsänderung aufweist; das Gerät gefallen oder das Gehäuse beschädigt ist.

REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL AUSGEFUHRT WERDEN.

Nach Abschluss der Wartungs- und Reparaturarbeiten setzen Sie alle Routineüberprüfungen durchführten, um die Sicherheit des Geräts zu gewährleisten.

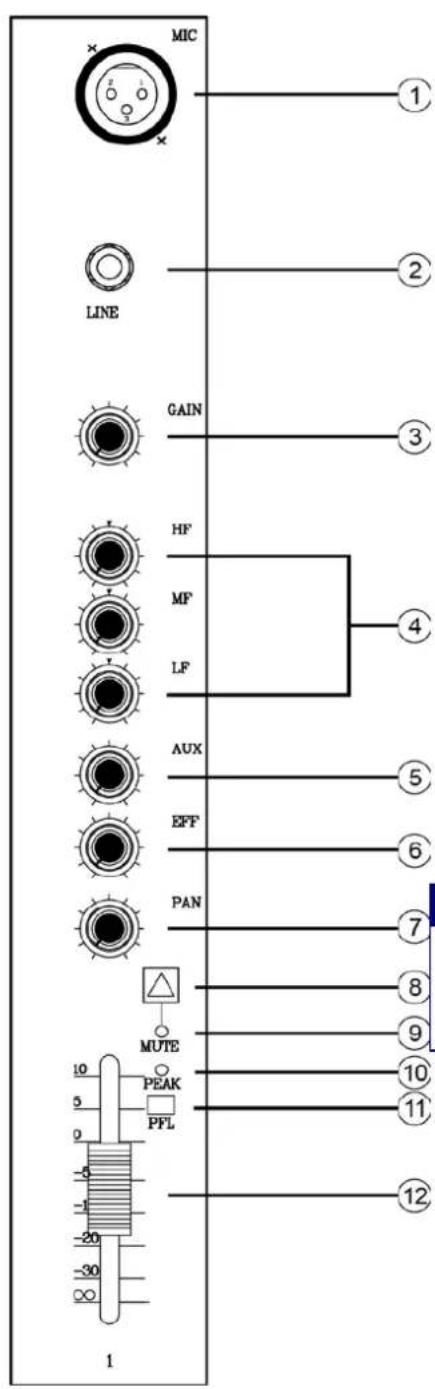

① Mikrofoneingangsbuchse

Symmetrischer XLR Mikrofoneingang (1: Masse; 2: positiv; 3: negativ)

② LINE Eingang

Symmetrische Stereo-Klinkenbuchse (Spitze: positiv; R: negativ; Mantel: Masse). Die Buchse eignet sich für symmetrische und asymmetrische Klinkenstecker.

③ GAIN Regler

Einstellung des Engangssignalpegels. Um das Beste Verhältnis zwischen dem Signal/Rauschfaktor und dem dynamischen Bereich zu erreichen, muss der Engangssignalpegel so eingestellt werden, dass der PEAK Anzeiger nur ab und zu kurz während der hochsten Transienten aufleuchtet.

④ Equalizer (HIGH, MID & LOW)

Der 3-Band EQ regelt den hohen, mittleren und tiefen Frequenzbereich. Der Stereokanal besitzt einen 2-Band EQ: HIGH & LOW. Wenn der Regler auf “▼” staat, bleibt die Frequenz unverändert. Regler nach rechts drehen, um das entsprechende Frequenzband zu verstärken, bzw. nach links, um das Frequenzband abzuschwächen. Die folgende Tabelle zeigt den EQ Typ, die Frequenz und den Regelbereich für jeder Band an.

Stellt den Signalpegel des Kanals ein, der in den AUX Ausgang geleitet wird.

⑥ EFFECT Regler

Stellt den Pegel des Signals ein, das vom Kanal in den EFFECT Bus geschleift wird.itte beachten,dass der Signalpegel zum Bus ebenfalls vom Kanalfader beeinflusst wird.

⑦ PAN Regler

Der PAN Regler bestimmt die Stereostellung des Kanalsignals in den L & R STEREO Bussen.

MUTE Schalter

Wenn dieser Schalter gedrückt ist, wird das Signal des Kanals in keinen der Ausgänge mehr geschleift.

MUTE Anzeiger

Wenn der MUTE Schalter gedrück wird, leuchtet diese Anzeige rot auf.

10 PEAK Anzeiger

Wenn der Spitzenpegel des Post-EQ Signals 3dB unter Clipping erreicht, leuchtet die PEAK Anzeige gelb auf.

PFL Schalter

Schalter eindrücken, um das Vorfadersignal in den PFL Bus einszuschleifen, so dass Sie es im Kopfhörer horen können. Wenn der Schalter aktiviert ist, leuchtet er auf.

⑫ Kanalfaderregler

Stellt den Pegel des Kanalsignals ein. Mit diesen Fadern wird das Gleichgewicht unter den verschiedene Kanälen eingestellt.

HINWEIS: Die Fader aller unbenutzten Kanäle ganz herunterfahren, um Störgeräusche zu vermeiden.

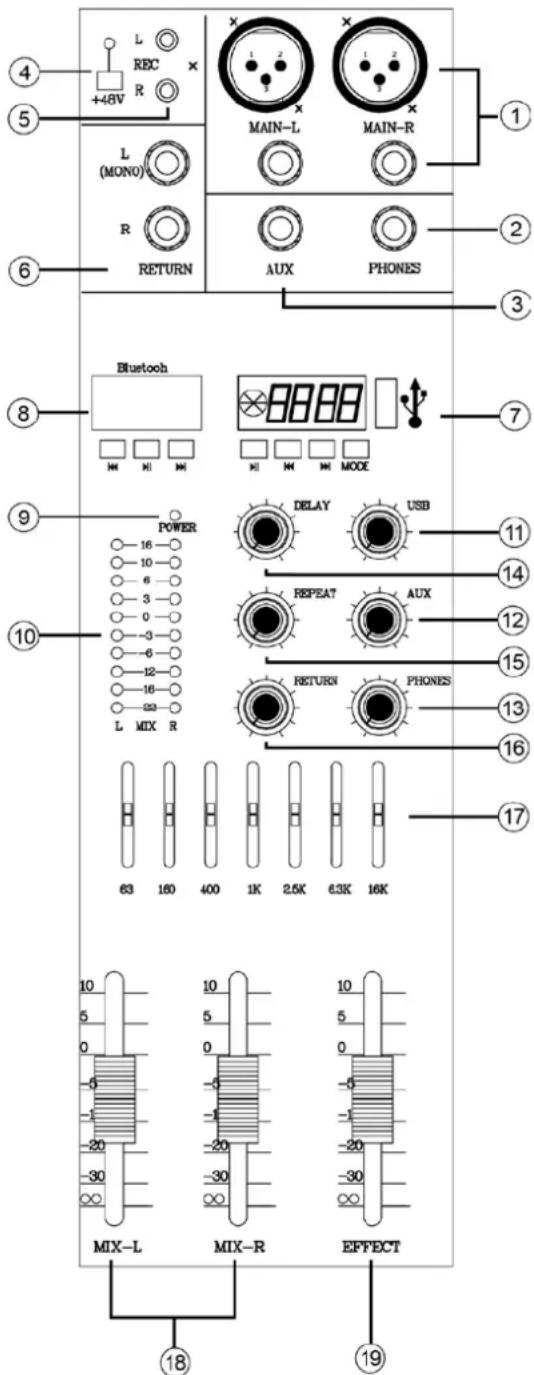

MASTER BEDIENFELD:

Gruppe 1-2, 3-4 usw.) ganz herunterzufahren, bevor Sie den Schalter betätigten, um plötzliche laute Gerausche zu verhindern, die Gehör- und Materialschäden verursachen konnen.

(1) MAIN OUT (L, R) Buchsen

Hier liegt die Stereo-Ausgangssumme des Mischpults an. Die Buchsen können an einen Leistungsverträger oder Aktivboxen angeschlossen werden. Diese Buchsen können auch an ein Aufnahmegerät angeschlossen werden, wenn der Pegel des Stereoausgangs mit dem MAIN OUT Masterfader eingestellt wird.

②Kopfhörerbuchse

Zum Anschluss von einem Stereo-Kopfhörer.

③ AUX Buchse

Der Ausgang wird von der Einstellung des AUX Reglers (5) bestimmt und kann an ein Effektgerät, Videofilter oder Monitorsystem angeschlossen werden.

④ PHANTOM +48V Schaltung

Mit diesen Schalter wird die Phantomspeisung ein- und ausgeschelt. Wenn die Phantomspeisung eingeschaltet ist, liegen an allen Kanälen mit XLR Mikrofonbuchsen +48V an.

Stellen Sie diesen Schalter auf ON, wenn Sie ein oder mehrere Kondensatormikrofone mit Phantomspeisung angeschlossen haben.

HINWEIS: Wenn der Schalter auf ON steht, liegen +48Vdc an Pin 2 & 3 aller XLR Mikrofonbuchsen an.

ACHTUNG: Stellen Sie den Schalter auf OFF, wenn Sie keine Phantomspeisung benötigen.

Bevor Sie den Schalter auf ON stellen, vergewissern Sie sich, dass nur Kondensatormikrofone an die XLR Eingangsbuchsen angeschlossen sind. Andere Mikrofone können Schadennehmen, wenn sie an eine Phantomschaltung angeschlossen werden. Nur symmetrische, dynamische Mikrofone können Phantomspeisung vertragen.

Zum Schutz der Laatsprecher ist es ratsam, alle Leistungsverträker (oder Aktivboxen) auszuschalten, bevor Sie diesen Schalter benutzen. Es ist ebenfalls empfehlenswert, alle Ausgangsregler (Stereo Ausgänge, Masterfader, Fader der

⑤ REC Ausgangsbuchsen (L, R)

These asymmetrischen Buchsen können an ein externes Aufnahmegerät angeschlossen werden, um das Signal von den MAIN Ausgangsbuchsen aufzunehmen.itte beachten Sie, dass die Stereo Ausgangsregler das Ausgangssignal dieser Buchsen nicht beeinflussen. Stellen Sie den Pegel mit den Reglern des Aufnahmegerats ein.

RETURN L (MONO) R Buchse

Das Signal dieser asymmetrischen Buchsen wird in den Haupt- oder den AUX Ausgang geleitet. Diese Buchsen werden hauptsächlich für das Rücksignal eines externen Effektgeräts (Reverb, Delay usw.) benutzt. Hinweis: Diese Buchsen können auch als Stereo AUX Eingang benutzt werden. Wenn nur die L (MONO) Buchse angeschlossen wird, erkennt das Mischpult das Signal als MONO und legt ein identisches Signal die die L und R Buchse an.

⑦ USB Port

Einen USB Stick an diesen Port anschließen, um den USB Spieler zu aktivieren. Das Gerät kann MP3, WMA u.Ä. Dateienlesen. Der Spieler besitzt eine Bluetooth und eine Aufnahmefungkton. Die Betriebsart mit dem MODE Schalter einstellen.

⑧ BLUETOOTH

Den MODE Knopf drücken, um BLUETOOTH zu wahlen.

⑨ Betriebsanzeige

Sie leuchtet, wenn das Mischpult in Betrieb ist.

LED Leiter

These LED Leiter zeit den Signalpegel vom MAIN und vom PHONES Ausgang an. Wenn die LED ausgeschaltet ist, wird der MAIN Pegel angezeigt, wenn sie leuchtet, wird der PHONES Pegel angezeigt.

⑪ USB Regler

Stellt den Signalpegel zum MAIN Ausgang ein.

12 AUX Regler

Stellt die Ausgangslautstärke von der AUX Buchse (3) ein.

13 PHONES Regler

Stellt den Ausgangspiegel der Buchse (2) ein.

14 Delay Regler

Regelt die Verzögerungsdauer des internen Effektgeräts.

15 REPEAT Regler

Stellt die Tiefe der internen Digitaleffekte ein.

16 RETURN Regler

Stellt den Signalpegel von der RETURN Buchse zum MAIN Ausgang ein.

⑦ MAIN GRAPHIC EQUALIZER

Dieser 7-Band EQ stell das Signal zum MAIN Ausgang ein. Regelfrequenzen: 125Hz / 250Hz / 500Hz / 1kHz / 2kHz / 4kHz / 8kHz mit einem Regelbereich von ± 12dB Cut oder Boost.

18 MIX L/R

Stellt den Ausgangspegel der MAIN Buchse ein.

19 EFFECT Fader Regler

Stellt den Signalpegel der internen Effekte zum MAIN Bus ein.

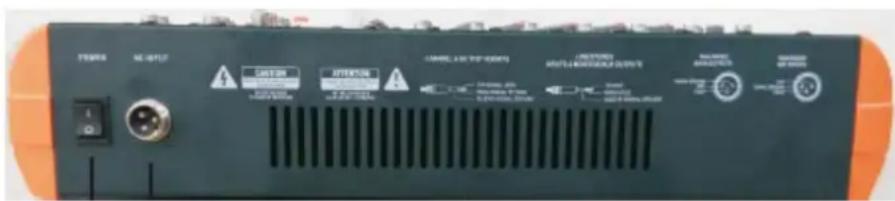

RÜCKSEITE:

① POWER: 17V AC
Netzanschluss: Zum Anschluss des mitgelieferten Netzteils.
② Betriebsschalter

GRUNDREGELN

1. Das Mischpult muss ausgeschelt und alle Pegelregler* müssen vollständig heruntergebnis sein.

2. STEREO OUT Master Fader, Kanalfader, GRUPPE 1-2 Fader, GAIN Regler, usw.

Hinweis: EQ und PAN Regler auf stellen.

1. Alle Fremdgeräte ausschalten, bevor Sie die Mikrofone, Instrumente und Boxen anschließen.

Hinweis: Elektro- und Bassgitarren dürfen nicht direkt, sondern dürfen nur über ein Zwischengerät wie einen Vorveränder er ans Mischpult angeschlossen werden.

1. Um die Lautsprecher nicht zu beschädigen, müssen die Geräte in folgender Reihenfolge eingeschaltet werden: Peripheriegeräte → Mischpult → Leistungsverträker oder Aktivboxen. Die Geräte in umgekehrter Reihenfolge ausschalten.

Hinweis: Wenn Sie ein Kondensatormikrofon mit Phantomspeigung benutzen, schalten Sie die Phantomspeigung am Mischpult ein, bevor Sie den Leistungsverträger oder die Aktivboxen einschalten.

1. Die GAIN Regler so einstellen, dass die entspruchenden PEAK Anzeiger nur bei Spitzenpegeln kurz aufleuchten.

Hinweis: Den PFL Kanal einschalten, wenn Sie ein prazises Bild vom Eingangspegel über das Vumeter besteht. Die GAIN Regler so einstellen, dass das Vumeter nur gelegentlich über den "▼" (0) Pegel steigt.

Bitte beachten Sie, dass an der PHONES Buchse das Vorfadersignal aller Kanäle anliegt, deren PFL Schalter aktiviert ist, so dass diese Signale über die Kopfhörer vorgehört werden können.

1. Den STEREO OUT Master Fader auf "0" stellen.

2. Mit den Kanalfadern die gewünschte Grundbalance einstellen und dann die Gesamtlautstärke mit dem STEREO OUT Masterfader einstellen.

HINWEIS: * Um den Pegel am STEREO L/R Ausgang um Vumeter zu sehen, muss der PFL Schalter auf AUS stehen ( )

• Wenn der PEAK Anzeiger*häufig aufleuchtet, muss der Kanalfader leicht heruntergestellt werden, um Klangverzerrung zu vermeiden

TECHNISCHE DATEN

Eingangsdaten

Eingangs-verbinder	Gain	Eingangs-impedanz	Richtige Impedanz	Empfindlichkeit	Nennpegel	Max. vor Clipping	Verbinder
KANALEINGANG MIKROFON	-60dB	3kΩ	50-600Ω Mics	-80dBu (0.078mV)	-60dBu (0.775mV)	-40dBu (7.75mV)	Sym. XLR (1=Masse; 2=+; 3=-)
	-16dB			-36 dBu (12.3mV)	-16 dBu (123mV)	+4 dBu (1.23V)
KANALEINGANG LINE	-34dB	10kΩ 600Ω Line		-54 dBu (1.55mV)	-34 dBu (15.5mV)	-14 dBu (155mV)	Sym. Klinke (Spitze=+; Ring=-; Mantel=Masse)
	+10dB			-10 dBu (245mV)	+10 dBu (2.45V)	+30 dBu (24.5V)
RETURN L/R	-	10kΩ	600Ω Line	-12 dBu (195mV)	+4 dBu (1.23V)	+24 dBu (12.3V)	Asym. Klinke
2TR IN (L/R)	-	10kΩ	600Ω Line	-26 dBV (50.1mV)	-10 dBV (0.316V)	+10 dBV (3.16V)	RCA

Ausgangsdaten

Ausgangs-verbinder	Gain	Richtige Impedanz	Nennpegel	Max. before clipping	Verbinder
MAIN AUSGANG (L/R)	75Ω	600Ω Line	+4dBu (1.23V)	+24 dBu (1.23V)	Sym. XLR (1=Masse; 2=+; 3=-) Sym. Klinke (Spitze=+; Ring=-; Mantel = Masse)
EFFECT/AUX (AUX1/2) SEND	150Ω	10kΩ Line	+4 dBu (1.23V)	+20 dBu (7.75V)	Sym. Klinke (Spitze=+; Ring=-; Mantel = Masse)
REC OUT L/R	600Ω	10kΩ Line	-10 dBV (0.316V)	+10 dBV (3.16V) RCA
KOPFHÖRER	100Ω	40Ω Phones	3mW	75mW	Stereo Klinke

VERBINDER

Ein- & Ausgangsverbinder	Polarität	Konfiguration
MIKROFONEINGANG, STEREO AUSGANG	Pin 1: Masse	INPUT OUTPUT
	Pin 2: Positiv (+)	XLR Jack
	Pin 3: Negativ (-)
	Ein-/Ausgang
LINE EINGANG (monaurale Kanäle) GROUP OUT, STEREO OUT, MONITOR OUT, AUX SEND, EFFECT SEND	Spitze: Positiv (+)	Ring
	Ring: Negativ (-)
	Hülse: Masse
INSERT	Spitze: Ausgang	Sleeve Tip TRS Phone Jack
	Ring: Eingang
	Hülse: Masse
PHONES	Spitze: L	Sleeve Tip Phone Jack
	Ring: R
	Hülse: Masse
RETURN LINE INPUT (stereo channels)	Spitze: Positiv
	Hülse: Masse

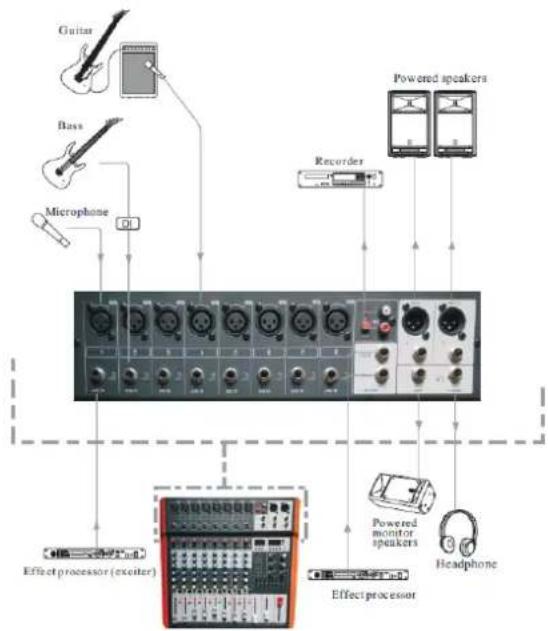

ANSCHLUSSSCHEMA:

WICHTIGER HINWEIS: Elektrogeräte gehoren nicht in den Hausmull. Sie müssen in speziellen Betrieben recycliert werden. Bringen Sie sie zu einer speziellen

Entsorgungsstelle fur Elektrokleingeräte (Wertstoffhof)!

Stromschlaggefahr - Nicht das Gehäuse öffnen
