BEDIENUNGSANLEITUNG MX801 IBIZA SOUND

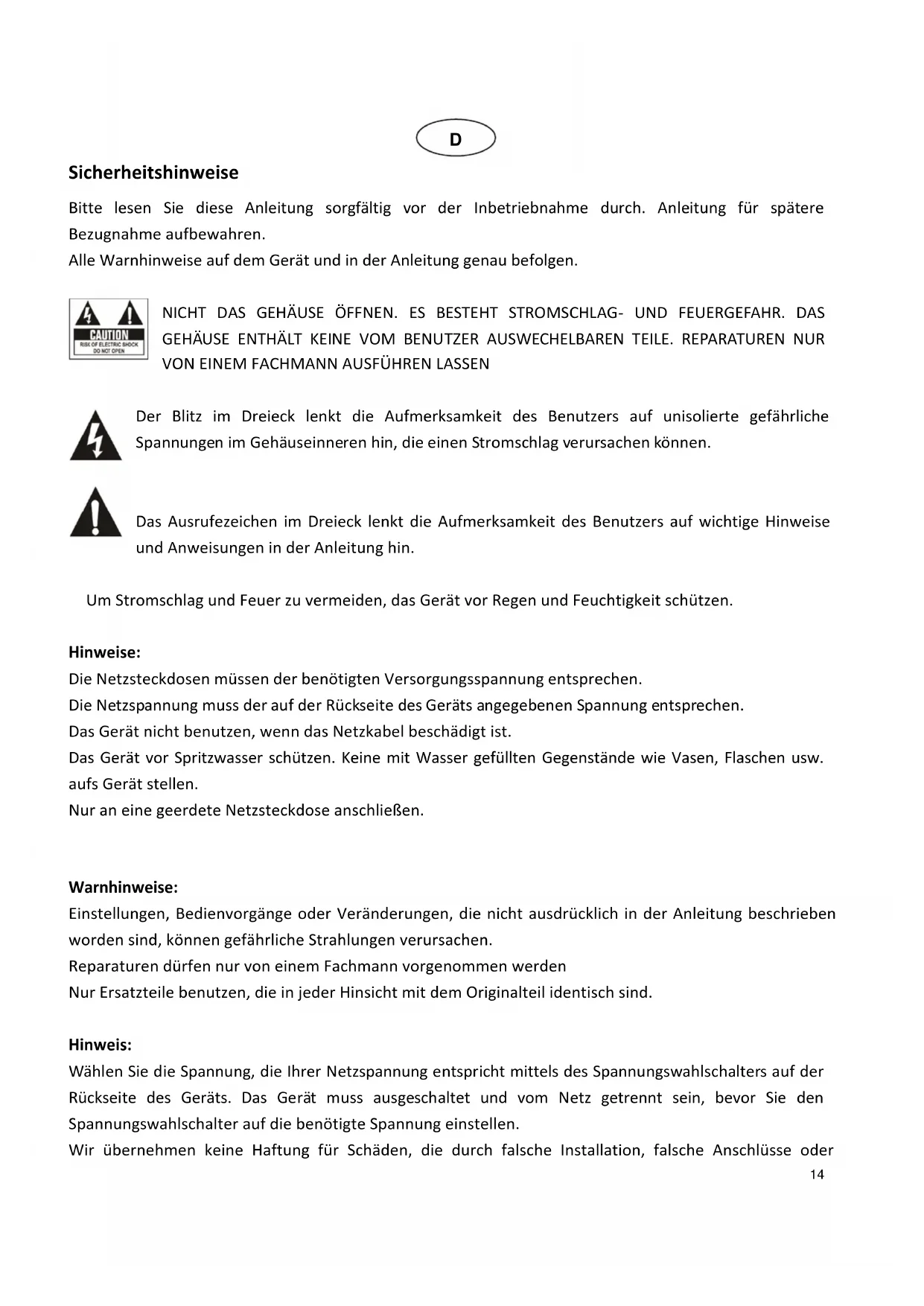

Sicherheitshinweise Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere Bezugnahme aufbewahren. Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen. NICHT DAS GEHÄUSE ÖFFNEN. ES BESTEHT STROMSCHLAG- UND FEUERGEFAHR. DAS GEHÄUSE ENTHÄLT KEINE VOM BENUTZER AUSWECHELBAREN TEILE. REPARATUREN NUR

VON EINEM FACHMANN AUSFÜHREN LASSEN

Der Blitz im Dreieck lenkt die Aufmerksamkeit des Benutzers auf unisolierte gefährliche Spannungen im Gehäuseinneren hin, die einen Stromschlag verursachen können.

Das Ausrufezeichen im Dreieck lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise und Anweisungen in der Anleitung hin. Um Stromschlag und Feuer zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Hinweise: Die Netzsteckdosen müssen der benötigten Versorgungsspannung entsprechen. Die Netzspannung muss der auf der Rückseite des Geräts angegebenen Spannung entsprechen. Das Gerät nicht benutzen, wenn das Netzkabel beschädigt ist. Das Gerät vor Spritzwasser schützen. Keine mit Wasser gefüllten Gegenstände wie Vasen, Flaschen usw. aufs Gerät stellen. Nur an eine geerdete Netzsteckdose anschließen.

Warnhinweise: Einstellungen, Bedienvorgänge oder Veränderungen, die nicht ausdrücklich in der Anleitung beschrieben worden sind, können gefährliche Strahlungen verursachen. Reparaturen dürfen nur von einem Fachmann vorgenommen werden Nur Ersatzteile benutzen, die in jeder Hinsicht mit dem Originalteil identisch sind. Hinweis: Wählen Sie die Spannung, die Ihrer Netzspannung entspricht mittels des Spannungswahlschalters auf der Rückseite des Geräts. Das Gerät muss ausgeschaltet und vom Netz getrennt sein, bevor Sie den Spannungswahlschalter auf die benötigte Spannung einstellen. Wir übernehmen keine Haftung für Schäden, die durch falsche Installation, falsche Anschlüsse oder15 unsachgemäßen Gebrauch, durch die Nachlässigkeit oder Irrtum des Benutzers entstanden sind. Wichtige Hinweise:

1) Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Anleitung für spätere

Bezugnahme aufbewahren.

2) Alle Warnhinweise auf dem Gerät und in der Anleitung genau befolgen.

3) Behandeln Sie die Netzschnur mit Sorgfalt und beschädigen oder verformen Sie sie nicht. Eine

beschädigte oder verformte Netzschnur kann Stromschlag und Defekte verursachen. Beim Abziehen des Steckers aus der Steckdose immer am Stecker anfassen, nie an der Schnur ziehen.

4) Keine Metallgegenstände oder Flüssigkeiten ins Gehäuse dringen lassen. Sie können zu Stromschlag

und Störungen führen.

5) Das Gerät niemals auf einen unsicheren Wagen, Ständer oder Tisch stellen. Das Gerät kann

herunterfallen und Menschen verletzen. Nur mit einem vom Hersteller zugelassenen oder mit dem Gerät zusammen verkauften Wagen, Stativ oder Tisch benutzen

6) Beim Anbringen des Geräts an der Decke oder Wand die Anweisungen des Herstellers befolgen und

die vom Hersteller empfohlenen Montagematerialien benutzen.

7) Wenn das Gerät auf einem Gestell steht, das Ganze vorsichtig bewegen. Plötzliches Bremsen, große

Kraftanwendung und unebene Flächen können zum Umkippen führen.

8) Das Gerät nicht in der Nähe von Wasser benutzen z.B. neben einer Badewanne, Spüle,

9) Nicht die Belüftung behindern. Nicht auf ein Sofa, Bett, Sessel oder ähnliche weiche Unterlagen stellen.

Nicht in ein geschlossenes Gehäuse wie einen Schrank einbauen, wo die Hitze nicht abgeleitet werden kann.

10) Das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen und ähnlichen Geräten

11) Nicht das Netzkabel betreten oder quetschen.

12) Vor dem Reinigen den Netzstecker abziehen.

13) Das Gerät nur mit einem feuchten Tuch abwischen. Kein Wasser ins Gehäuse dringen lassen.

14) Bei längerem Nichtgebrauch den Netzstecker abziehen.

15) Das Gerät muss von einem Techniker überprüft werden, wenn:

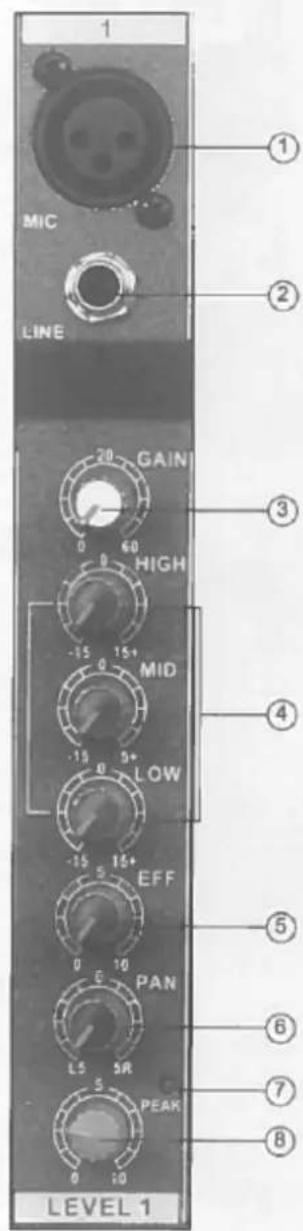

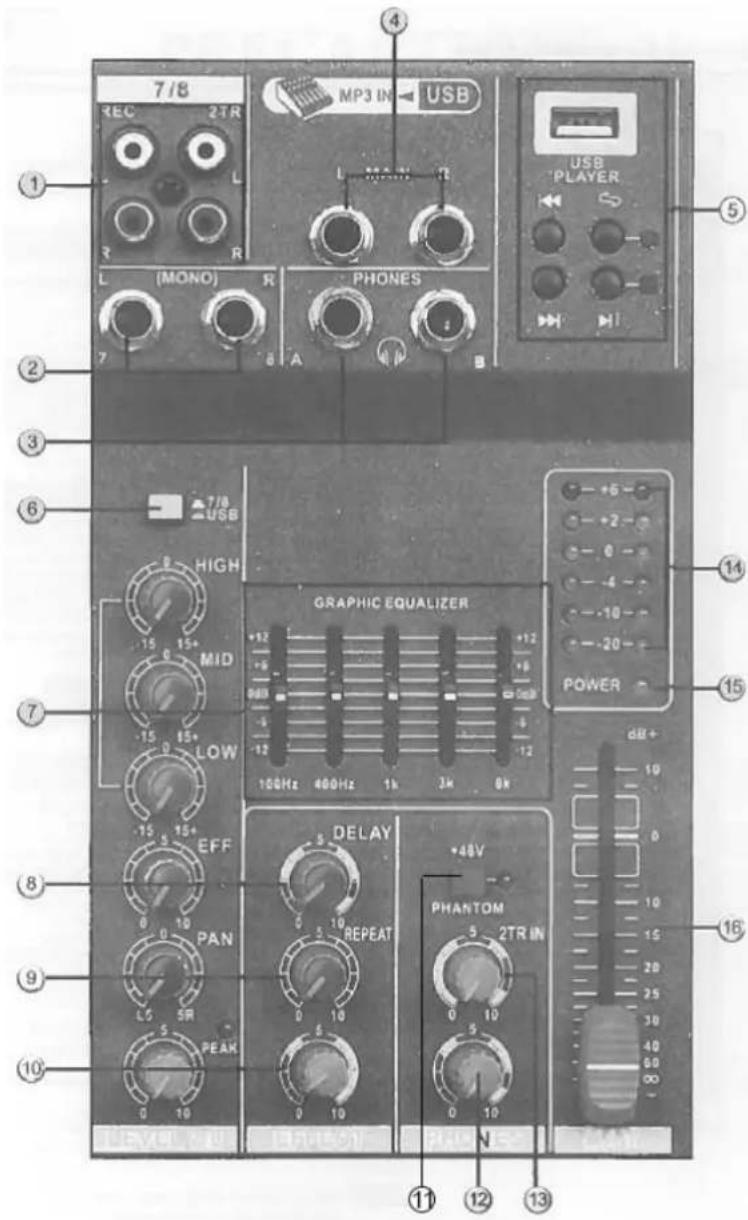

das Netzkabel oder die –schnur beschädigt sind; das Gerät Regen oder anderen Flüssigkeiten ausgesetzt war; das Gerät nicht richtig funktioniert oder eine beachtliche Leistungsänderung aufweist; das Gerät gefallen oder das Gehäuse beschädigt ist. REPARATUREN DÜRFEN NUR VON QUALIFIZIERTEM FACHPERSONAL AUSGEFÜHRT WERDEN. Nach Abschluss der Wartungs- und Reparaturarbeiten lassen Sie alle Routineüberprüfungen durchführen, um die Sicherheit des Geräts zu gewährleisten.16 KANALREGLER: ① Mikrofoneingangsbuchse Symmetrischer XLR Mikrofoneingang (1: Masse; 2: positiv; 3: negativ) ② LINE Eingang Symmetrische Stereo-Klinkenbuchse (Spitze: positiv; R: negativ; Mantel: Masse) Die Buchse eignet sich für symmetrische und asymmetrische Klinkenstecker. ③ GAIN Regler Einstellung des Eingangssignalpegels. Um das beste Verhältnis zwischen dem Signal/Rauschfaktor und dem dynamischen Bereich zu erreichen, muss der Eingangssignalpegel so eingestellt werden, dass der PEAK Anzeiger nur ab und zu kurz während der höchsten Transienten aufleuchtet. ④ Equalizer (HIGH, MID & LOW) Der 3-Band EQ regelt den hohen, mittleren und tiefen Frequenzbereich. Der Stereokanal besitzt einen 2-Band EQ: HIGH & LOW. Wenn der Regler auf “▼” steht, bleibt die Frequenz unverändert. Regler nach rechts drehen, um das entsprechende Frequenzband zu verstärken, bzw. nach links, um das Frequenzband abzuschwächen. Die folgende Tabelle zeigt den EQ Typ, die Frequenz und den Regelbereich für jedes Band an. ⑤ EFFECT Regler Stellt den Pegel des Signals ein, das vom Kanal in den EFFECT Bus geschleift wird. Bitte beachten, dass der Signalpegel zum Bus ebenfalls vom Kanalfader beeinflusst wird. ⑥ PAN Regler Der PAN Regler bestimmt die Stereostellung des Kanalsignals in den L & R STEREO Bussen. ⑦ PEAK Anzeiger Wenn der Spitzenpegel des Post-EQ Signals 3dB unter Clipping erreicht, leuchtet die PEAK Anzeige gelb auf. ⑧ Kanalfaderregler Stellt den Pegel des Kanalsignals ein. Mit diesen Fadern wird das Gleichgewicht unter den verschiedenen Kanälen eingestellt. HINWEIS: Die Fader aller unbenutzten Kanäle ganz herunterfahren, um Störgeräusche zu vermeiden. Band Typ Frequenz Max. Cut/Boost HIGH Shelving 12kHz ± 15dB MID Peaking 2.5kHz LOW Shelving 80Hz17 MASTER BEDIENFELD: ① REC & 2TR (L, R) Buchsen Die REC Cinch-Buchsen dienen zum Anschluss an einen externen Recorder wie z.B. ein MD Recorder, um das Ausgangssignal von den MAIN OUT Buchsen aufzunehmen. Das Signal, das an den 2TR Eingang angeschlossen wird, wird in den MAIN Ausgang geschleift. ② LINE Eingangsbuchsen (Stereokanal) Line-Eingänge über asymmetrische Stereo- Klinkenbuchsen. ③ Kopfhörerbuchsen 2 Buchsen für Stereo-Kopfhörer: A & B. ④ MAIN OUT (L, R) Buchsen Hier liegt die Stereo-Ausgangssumme des Mischpults an. Die Buchsen können an einen Leistungsverstärker oder Aktivboxen angeschlossen werden. Diese Buchsen können auch an ein Aufnahmegerät angeschlossen werden, wenn der Pegel des Stereoausgangs mit dem MAIN OUT Masterfader eingestellt wird. ⑤ USB Player Schließen Sie Ihr USB Gerät, das die MP3 bzw. WMA Musikdateien enthält, an diesen Port an und spielen Sie die Titel über einen der Stereokanäle ab (USB Wahlschalter). ⑥ (▮) ¾ (7/8) (• ) USB Wahlschalter Wahl des Eingangssignals: USB oder Kanal 3/4. ⑦ HAUPT-GRAPHIC EQUALIZER Dieser 5-Band EQ regelt das Audiosignal von den MAIN OUT Buchsen. Der EQ verstärkt/dämpft alle Frequenzbänder (100Hz / 400Hz / 1kHz / 3kHz / 8kHz) innerhalb eines Bereichs von ±12dB. ⑧ Delay Regler Regelt die Verzögerungsdauer des internen Effektgeräts. ⑨ REPEAT Regler Stellt die Tiefe der internen Digitaleffekte ein.18 ⑩ EFFECT Fader Regler Stellt den Signalpegel der internen Effekte zum MAIN Bus ein. ⑪ PHANTOM +48V Schaltung Mit diesem Schalter wird die Phantomspeisung ein- und ausgeschaltet. Wenn die Phantomspeisung eingeschaltet ist, liegen an allen Kanälen mit XLR Mikrofonbuchsen +48V an. Stellen Sie diesen Schalter auf ON, wenn Sie ein oder mehrere Kondensatormikrofone mit Phantomspeisung angeschlossen haben. HINWEIS: Wenn der Schalter auf ON steht, liegen +48Vdc an Pin 2 & 3 aller XLR Mikrofonbuchsen an. ACHTUNG: Stellen Sie den Schalter auf OFF, wenn Sie keine Phantomspeisung benötigen. Bevor Sie den Schalter auf ON stellen, vergewissern Sie sich, dass nur Kondensatormikrofone an die XLR Eingangsbuchsen angeschlossen sind. Andere Mikrofone können Schaden nehmen, wenn sie an eine Phantomschaltung angeschlossen werden. Nur symmetrische, dynamische Mikrofone können Phantomspeisung vertragen. Zum Schutz der Lautsprecher ist es ratsam, alle Leistungsverstärker (oder Aktivboxen) auszuschalten, bevor Sie diesen Schalter benutzen. Es ist ebenfalls empfehlenswert, alle Ausgangsregler (Stereo Ausgänge, Masterfader, Fader der Gruppe 1-2, 3-4 usw.) ganz herunterzufahren, bevor Sie den Schalter betätigen, um plötzliche laute Geräusche zu verhindern, die Gehör- und Materialschäden verursachen können. ⑫ PHONES Regler Stellt den Ausgangspegel der Buchsen (4) ein. ⑬ 2TR IN (TAPE) Stellt das Eingangssignal von TAPE nach MAIN ein. ⑭ LED Leiter Diese LED Leiter zeigt den Signalpegel vom MAIN und vom PHONES Ausgang an. ⑮ Betriebsanzeige Sie leuchtet, wenn das Mischpult in Betrieb ist. ⑯ MAIN OUT Master Fader Stellt den Signalpegel ein, der in die MAIN OUT Buchse geschleift wird. RÜCKSEITE: ① POWER AC Netzanschluss: Zum Anschluss des mitgelieferten Netzteils. ② Betriebsschalter19 ANSCHLUSSSCHEMA: VERBINDER Ein- & Ausgangsverbinder Polarität Konfiguration

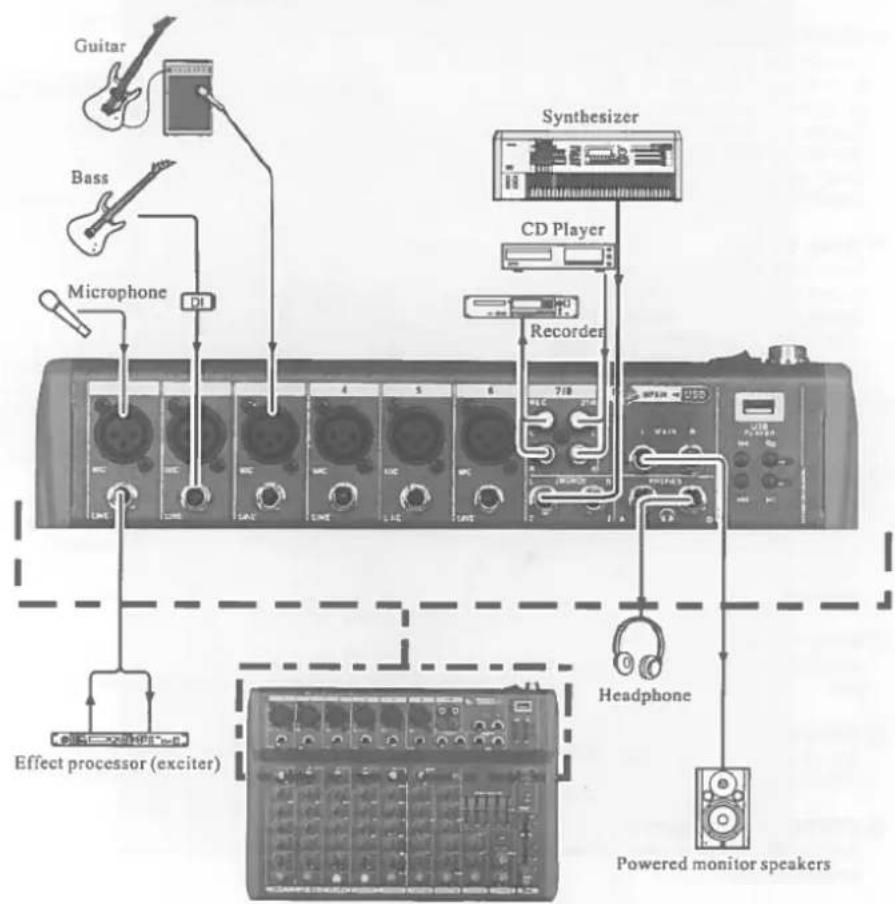

MIKROFONEINGANG, STEREO AUSGANG

Pin 1 : Masse Pin 2: Positiv (+) Pin 3: Negativ (-) Ein-/Ausgang

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!20
