Znamka	Ibiza Sound
Model	MX801
Vrsta izdelka	Mešalna miza
Število kanalov	8 kanalov (4 mono + 2 stereo)
Mikrofonski vhodi	4 x XLR simetrični s fantomskim napajanjem +48V
Linijski vhodi (mono)	4 x jack 6,35 mm simetrični/asimetrični
Stereo vhodi	2 x jack 6,35 mm asimetrični
Glavni izhod	Glavni izhod (XLR simetrični)
Slušalke izhodi	2 x jack 6,35 mm stereo
Izhod REC / Vhod 2TR	RCA (REC: izhod za snemanje, 2TR: linijski vhod)
Izenačevalnik na kanal	3 pasov: HIGH (12 kHz, ±15 dB), MID (2,5 kHz, ±15 dB), LOW (80 Hz, ±15 dB)
Glavni izenačevalnik	5 pasov grafični: 100 Hz, 400 Hz, 1 kHz, 3 kHz, 8 kHz, ±12 dB
Notranji učinki	Digitalni procesor z nastavitvami ponavljanja in zakasnitve
Napajanje	110-240 V AC, 50/60 Hz (stikalo za napetost na zadnji strani)
Fantomsko napajanje	+48 V preklopno za vse mikrofonske kanale
Vrata USB	Predvajanje datotek MP3/WMA, dodeljivo stereo kanalu
Indikatorji	Napajanje, Peak na kanal, LED Vumeter za MAIN in PHONES
Varnost	Ne odpirajte ohišja, popravila naj opravi usposobljen tehnik
Vzdrževanje	Odklopite pred čiščenjem, uporabite mehko in vlažno krpo
Nadomestni deli	Uporabite samo dele, ki ustrezajo prvotnim specifikacijam

Pogosto zastavljena vprašanja - MX801 IBIZA SOUND

Kako priključiti mikrofon na mešalno mizo MX801 ?

Priključite mikrofon na enega od vhodi XLR (mono kanali). Uporabite simetrični kabel XLR. Nastavite ojačanje (③) tako, da PEAK indikator kratko utripne le ob najmočnejših prehodnih pojavih.

Kako uporabiti fantomsko napajanje +48V ?

Vklopite stikalo +48V (11) na zadnji strani, če uporabljate kondenzatorske mikrofone. POZOR: Pred vklopom/izklopom izključite ojačevalnike. Ko je fantomsko napajanje vklopljeno, priključujte samo kondenzatorske mikrofone na vhode XLR.

Kako nastaviti izenačevalnik za optimalen zvok ?

Vsak kanal ima 3-pasovni izenačevalnik (④): HIGH (12 kHz), MID (2,5 kHz), LOW (80 Hz). Zavrtite v desno za ojačitev, v levo za oslabitev. Uporabite glavni grafični 5-pasovni izenačevalnik (⑦) za prilagoditev celotnega izhoda.

Kako priključiti zvočnike ?

Priključite ojačane zvočnike ali močnostni ojačevalnik na izhode MAIN OUT (④) prek kablov XLR. Raven se nadzira z glavnim faderjem MAIN in ustreznim nastavljanjem izhoda.

Kako uporabiti notranji učinek ?

Uporabite gumbe Ponavljanje (⑨) in Zamuda (⑧) za nastavitev učinka. Nastavite raven pošiljanja iz vsakega kanala preko kontrolnika UČINEK (⑤) in raven povratka preko faderja Učinki (10).

Kako predvajati glasbo z USB ključka ?

Vstavite USB ključek z datotekami MP3 ali WMA v vrata USB (⑤). Z izbirnikom USB (6) izberite želeni stereo kanal. Glasba je nato slišna prek tega kanala.

Kaj storiti, če indikator PEAK prepogosto sveti ?

Indikator PEAK (⑦) zasveti, ko raven doseže izkrivljanje. Zmanjšajte ojačanje kanala (③) ali znižajte fader kanala (⑧), da preprečite popačenje. Občasen in kratek utrip je normalen.

Kako posneti izhod ?

Priključite zunanji snemalnik (MD itd.) na priključke REC (①) na sprednji strani. Ti priključki dajejo enak signal kot izhod MAIN OUT. Lahko uporabite tudi neposredno izhode MAIN OUT.

Katera so pomembna varnostna navodila ?

Ne odpirajte ohišja (nevarnost električnega udara). Zaščitite napravo pred vlago in brizganjem. Uporabljajte samo ustrezne nadomestne dele. Popravila naj opravi usposobljen tehnik v primeru poškodbe.

Kako očistiti mešalno mizo ?

Odklopite napravo iz električnega omrežja pred čiščenjem. Uporabite mehko in vlažno krpo (brez prodirajoče tekočine). Izogibajte se abrazivnim sredstvom ali topilom.

NAVODILA ZA UPORABO MX801 IBIZA SOUND

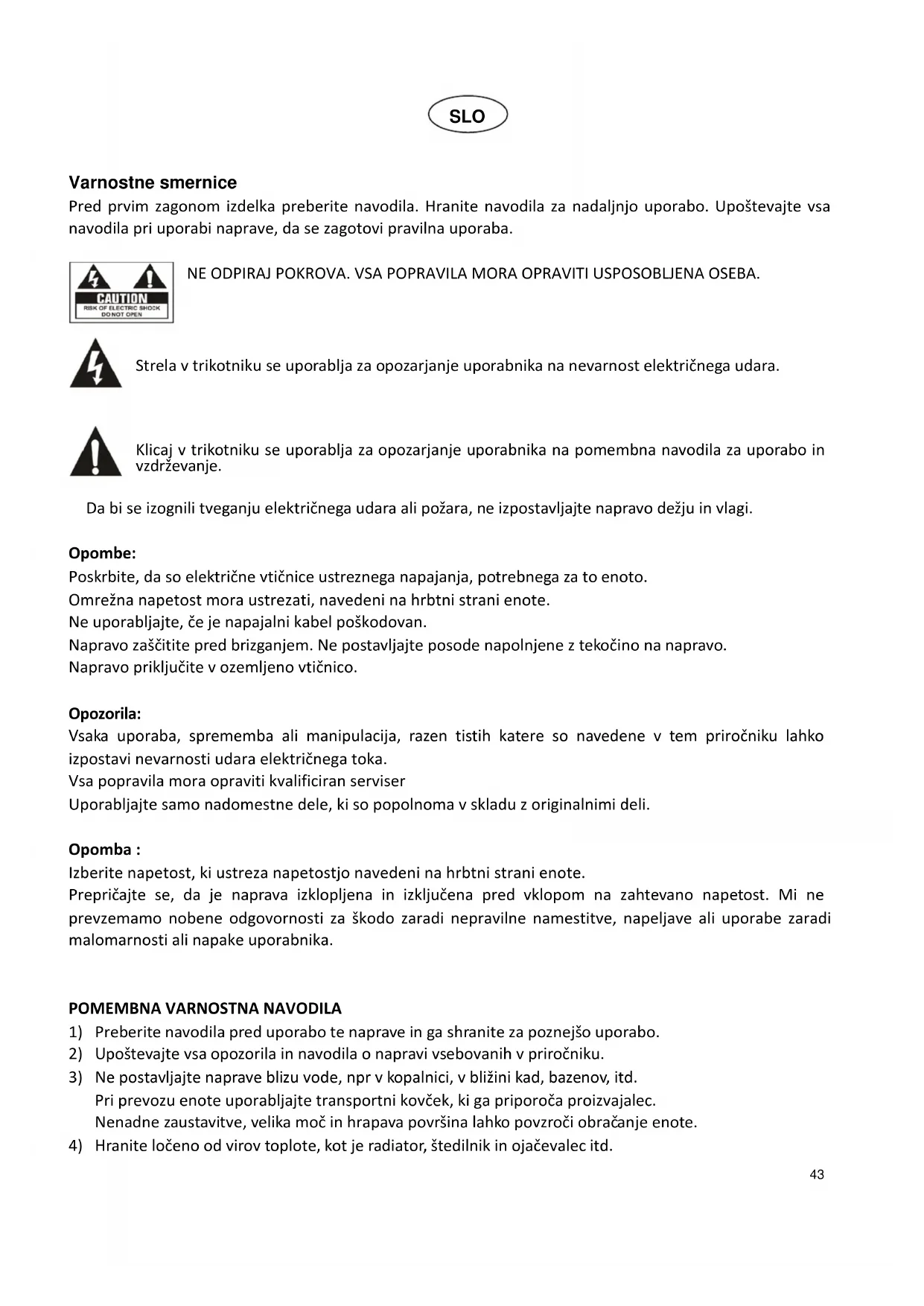

Strela v trikotniku se uporablja za opozarjanje uporabnika na nevarnost elektricnega udara.

Klicaj v trikotniku se uporablja za opozarjanje uporabnika na pomembna navodila za uporabo in vzdhrževanje.

Da bi se izognili tveganju elektricnega udara ali pozara, ne izpostavljaje napravo dezju in VLCagi.

Opombe:

Poskrbite, da so elektricne vtičnice ustreznegа napajanja, potrebega za to enoto.

Omrežna napetost mora ustrezati, navedeni na hrbtni strani enote.

Ne uporabljajte, ce je napajalni kabel poškodovan.

Napravo zašcitite pred brizganjem. Ne postavljajte posode napolnjene z tekocino na napravo.

Napravo prikljucite v ozemljeno vticnico.

Oporzorila:

Vsaka uporaba, sprememba ali manipulacija, razen tistih katere so navedene v tem prirocniku lahko izpostavi nevarosti udara elektricnega toka.

Vsa popravila mora opraviti kvalificiran serviser

Uporabljajte samo nadomestne dele, ki so popolnama v skladu z originalnimi deli.

Opomba :

Izberite napetost, ki ustreza napetostjo navedeni na hrbtni strani enote.

Prepričajte se, da je naprava izklopljena in izključena pred vklopom na zahevano napetost. Mi ne prevzemamo nobene odgovornosti za škodo zaradi nepravilne namestitve, napeljave ali uporabe zaradi malomarnosti ali napake uporabnika.

POMEMBNA VARNOSTNA NAVODILA

1) Preberite navodila pred uporabo te naprave in ga shranite za poznejso uporabo.
2) Upostevajte vsa opozorila in navodila o napravi vsebovanih v prirocniku.
3) Ne postavlajte naprave blizu vode, npr v kopalnici, v blizini kad, bazenov, itd. Pri prevozu enote uporablajte transportni kovcek, ki ga priporoça proizvajalec. Nenadne zaustavitve, velika moč in hrapava povrsina lahko povzroci obračanje enote.
4) Hranite ločeno od virov toplote, kot je radiator, štedilnik in ojačevalec itd.

5) Uporabljajte napravo samo z nazivno elektricnim napajanjem. Če niste prepričani o svoji vrsti napajanja. Če enote deluje z baterijami ali drugimi napajanji se obrnite na svojega prodajalca ali lokalnega dobavitelja elektricne energije, in preverite v tem priročniku.
6) Povezava z zemljo ali polarizacija: Če je naprava opremljena s polariziranim AC vtikačem, obstaja samo en način, da vstavite vtikač. To je varnostna lastnost.
7) Ne hodite ali stiskajte napajalni kabel.
8) Enoto očistite z mehko krpo. Preprećite vstop vode ali drugih tekovi n v ohišje.
9) Izkljucite napajalni kabel, ce se naprava ne uporablja za dolgoČasa ali med nevihto, da preprecite poskodovanje notranjega vezja.
10) Preprečite vstop predmete in tekovičine v enoto.
11) Ce se kaj naslednjega zgodi, se obrnite na usposobljeno osebje:

A) Napajalni kabel ali vtikač poskodovana; ali
B) Predmet ali tekočina je vstopila v enoto; ali
C) Enota je bila izpostavljena dežju; ali
D) Enota ne deluje; ali
E) Enota je padla ali ne deluje normalno.

12) Popravila --- Ne poskušajte popravljati sami. Vsa popravila mora opraviti strokovjak.Uporabniku je dovoljeno samo za opravljanje manipulacije, nastavitve in kontrole, navedene v tem priročniku.
13) Prezračevanje --- Ne prekrivajte prezračevalnih odprtin, da se prepreci pregrevanje naprave. Ne postavlajte napravne na posteljo, odejo, kavč ali podobno mehko povrsino. Ne postavlajte enote znotraj knjižnih polic, zaprtih omar, itd.
14) Dodatna oprema --- Ne uporabljaje delov, ki jih proizvajalec ne priporoča, da se prepreci škoda.
15) Pomožna oprema --- Ne postavlajte enote na nestabilno vozilo, police, stojalo ali mizo. To lahko povzroci resno poskodbo otroka ali odrasle osebe, ce enota pade dol. Prosimo, uporabite vozilo, police, stojalo ali mizo, ki jih priporoča proizvajalec.
16) Rezervni deli --- Ce naprava zahteva nadomestne dele uporabljajeismo deli, ki jih priporoča proizvajalec, in da so v vseh pogledih enaki kot originalni deli..
17) Preverjanje Varnost --- Po popravilu, serviser mora preizkusiti napravo za varnost.

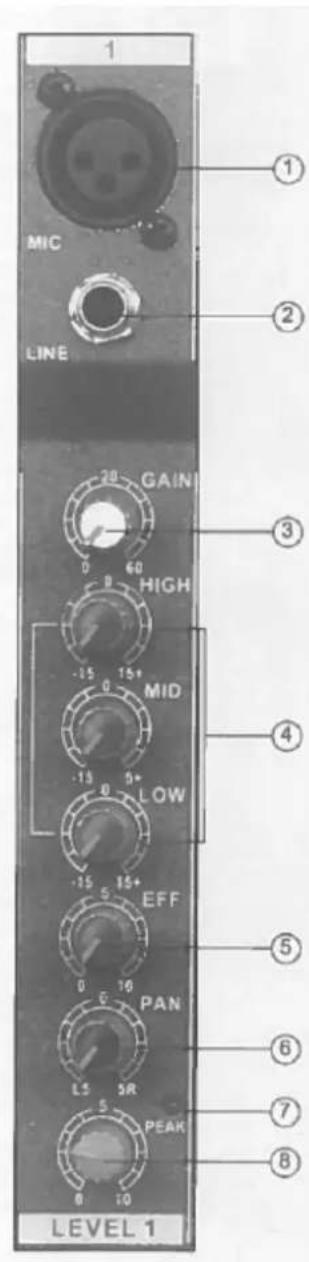

KONTROLA KANALOV:

MICvhod

Balansiran XLR mikrofonski vchod

LINEvhod

Prilagoditev ravni vchodega signala. Da bi dobili najboljse ravnovesje med razmerjem S / N in dinamičnim razponom, nastavite vchodni nivo signala, takoda sveti lučka PEAK obcasno in na kratko samo na majvisjim vchodnimsignalom.

④ Equalizer (VISOKI, SREDNJI in NIZKI)

Ta 3-pasovni EQ nastavi visoke, srednje in nizke frekvencne pasove kanala. Stereo kanal ima 2-frekvencni pas: visoki in nizki. Nastavitev gumba na položaj "▼" proizvaja ravno frekvencni odziv v ustreznem pasu. Zavrtite gumb v desno da povecate ustrezen frekvencni pas, pri zavijanju v levo stanjsate pas. Spodnjaabela prikazuje vrsto EQ, frekvenco in najvecjo cut / boost za vsakega od treh pasov.

Pas	Vrsta	Frekvenca	Max. Cut/Boost
HIGH	Shelving	12kHz
MID	Peaking	2.5kHz	± 15dB
LOW	Shelving	80Hz

⑤ EFFECT kontrola

Nastavi nivo signala, poslanega iz kanala EFFECT bus. Upostevajte, da na nivo signala poslanega iz kanala vpliva tudi drsnik kanala.

⑥ PAN kontrola

PAN kontrola določa stereo pzopcioniranje kanal signala na STEREO L & R.

⑦ PEAK indicator

Največji nivo -EQ signala zazna in lučka PEAK sveti rumeno, ko nivo doseže 3 dB pod kliping.

(8) Drsnik kontrole kanala

Prilagodi nivo signala kanala. Uporabite te drsnike za prilagoditev ravnotezja med različnimi programi. OPOMBA: Nastavite drsnikov za neizkorišcene kanale na najnizjo tocko za zmanjsanje hrupa.

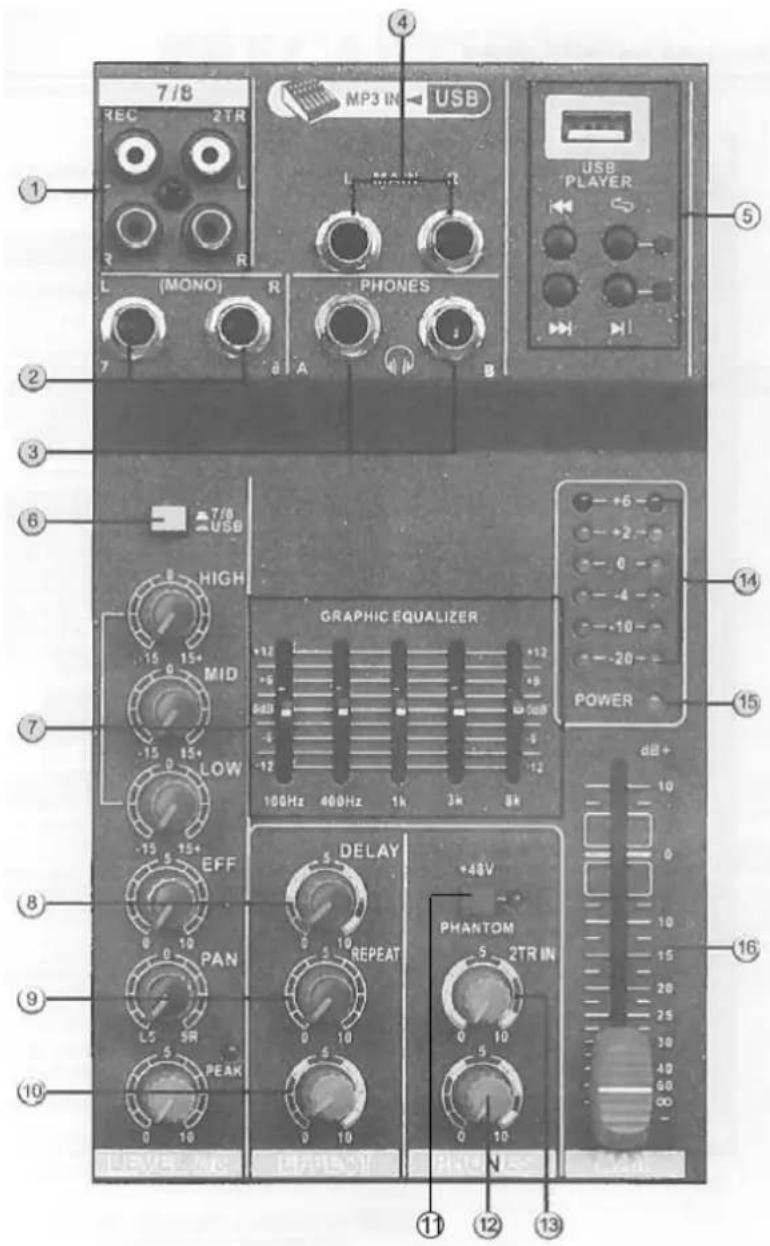

MASTER KONTROLE:

① REC & 2TR (L, D) prikljüčki

Preko teh REC priključkov lahko povežete zunanji snemalnik kot je MD da posnamete izhodni signal iz priključkov MAIN OUT. Povežite 2TR za posiljanje signal na MAIN.

LINEvhod prikljucci (stereo kanal)

To so nebalansirani PHONO Jack stereo LINE vhodi.

③ PHONES priključki

Prikljucite slusalke na to stereo PHONES vtičnico. Obstajata 2 x Jacks: A in B.

(4) MAIN IZHOD (L, D) priključki

Ti prikljucki posljejo mixerju stereo izhod. Npr lahko povezete te prikljucke z ojačevalcem, ki poganja glavni zvočnik. Ko snemate stereo izhod s Master MAIN OUT drsnikom za kontrolo nivoja, lahko povezete tudi te prikljucke na snemalno napravo.

⑤ Predvajalnik glasbe

To je kakovostni predvajalnik glasbe.
Vstavite napravo USB, ki vsebuje MP3,
WMA glasbene datoteke v USB port in
predvajate glasbo preko stereo kanala
(USB izbirno stikalo)

(6) (I) 3 / 4 (7/8) (·) USB izbirno stikalo

Stereo kanal signala izbirno stikalo.

⑦ MAIN GRAPHIC EQUALIZER

Ta 5-pasovni EQ preragodi zvočni signal iz MAIN IZHODA. EQ cut ali boost vse frekvenčne pasove (100 Hz / 400 Hz / 1 kHz / 3kHz / 8kHz) v območju ± 12dB.

⑧ Delay Kontrola

Prilagodite Čas zakasnitve notranjega efekta enote.

⑨ REPEAT Kontrola

Prilagodite globino notranjih digitalnih efektov.

EFFECT Fader Kontrola

Prilagodite nivo signala notranjih efektov za MAIN.

11 PHANTOM +48V stikalo

To stikalo vklopi in izklopi fantomsko napajanje. Ko je stikalo vklopljeno oskrbuje mixer + 48V fantomsko napajanje na vseh kanaih, ki imajo MIC XLR vchodne priključke. Zavrtite to stikalo,Če uporabljate enega ali vec-phantomskih napajan kondenzatorskih mikrofonov

OPOMBA: Ko je to stikalo vklopljeno oskrbuje mixer DC + 48V napajanje na pin 2 in 3 za vse vrste MIC XLRvhodov.

POZOR: Bodite prepričani, da pustite to stikalo na OFF, Če ne potrebujete fantomsko napajanje.

Ko zavrtite stikalo na ON, se prepričajte, da so le kondenzatorski mikrofoni povezana z vhodnimi XLR priključki. Razen kondenzatorskih mikrofonov naprava se lahko poskoduje, če je povezana s fantomskim napajanjem. Upostevajte pa, da se stikalo lahko levo pri povezovanju z balansiranimi dinamičnim mikrofonima.

Da bi prepreci i poškodbe zvočnikov, se prepričajte, da je izklopljen ojačevalec moči pred vklopom ali izklopom tega stikala. Prav takto priporočamo, da zavrtite vse izhodne kontrole (stereo izhod, Master drsnik, GROUP 1-2 Drsnik, GROUP 3-4 Drsnik, etc) na njihove minimale nastavitve pred uporabo stikala, da bi prepreci tveganje za premočen zvok, ki bi lahko povzročil izgubo sluha ali poškodbe naprave..

12 PHONES Kontrola

Prilagodi nivo izhodnegaprključkov (4).

13 2TR VHOD (TAPE)

Prilagodi vhodni signal TAPE za MAIN.

14 Level Meter

Ta LED meter prikazuje raven izhoda signala za MAIN in PHONES.

15 POWER indicator

Ta indicator zasveti, ko je mixer vklopljen.

16 MAIN IZHOD Master Drsnik

Prilagodi nivo signala poslana MAIN OUT.

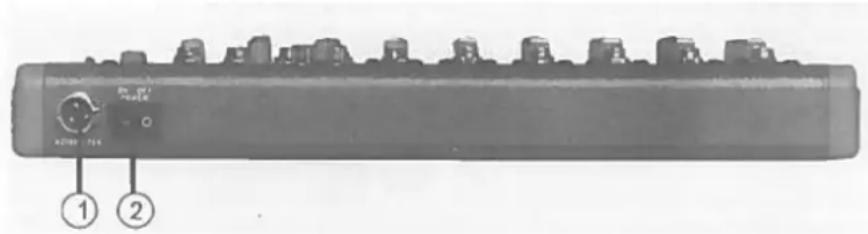

ZADNJA PLOŠCA:

① NAPAJANJE

AC vhod napajanja: Pravilno vstavite napajalni adapter (prilozen).

(2) Stikalo napajanja

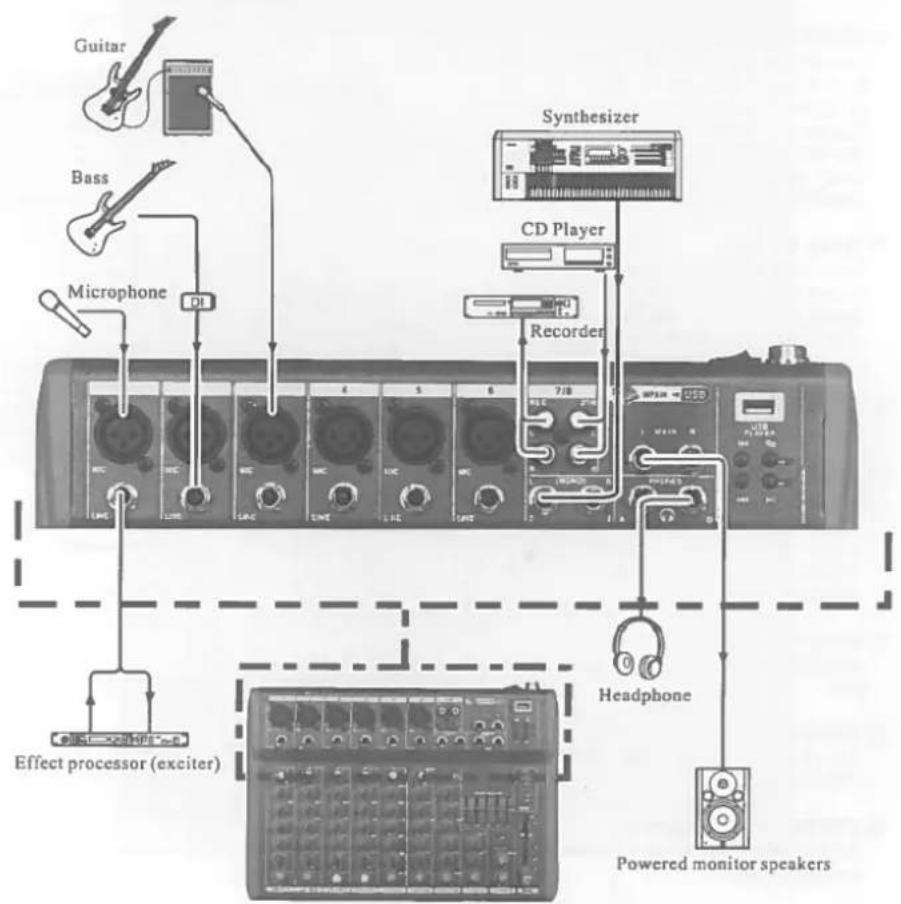

SEZNAM PRIKLJUCOV

Vhod in izhod priključki	Polariteta	Konfiguracija
MIC VHOD, STEREO IZHOD	Pin 1: Zemplja	INPUT OUTPUT
	Pin 2: (+)
	Pin 3: (-)	XLR Jack
	vhod/izhod
LINE VHOD (mono kanali) GROUP IZHOD, STEREO	Tip: (+)
IZHOD, MONITOR IZHOD, AUX SEND, EFFECT SEND	Ring: (-)	Ring
	Sleeve: Zemplja
INSERT	Tip: Izhod
	Ring: Vhod	Sleeve Tip TRS Phone Jack
	Sleeve: Zemplja
PHONES	Tip: L
	Ring: D
	Sleeve: Zemplja
RETURN LINE VHOD (stereo kanali)	Tip: Hot
	Sleeve: Zemplja	Sleeve Tip Phone Jack

Elektricni izdelki se ne smejo odlagati v gospodinjske odpadke.Prosimo, da jih pripeljete do centra za recikliranje. Vprašajte svoje lokalne oblasti ali svojega prodajalca o tem kako se nadaljuje.
