NÁVOD NA OBSLUHU MX802 IBIZA SOUND

1) Pred použitím si pozorne prečitajte tillo námod a uschovajte ho pre budúce použitie.
2) Dodržujte všetky pokyny uvedené v totom námode.
3) Nepokladajte prístroj blízkovody, akonapr.vkúpelni, pri bazéne atd'...
4) Udržujte mimo dosah zdrojov tepla.
5) Nastavajte a nestlačajte napájaci kabel.
6) Prístoj Čistite mäkkou handričkou. Zábránte vniknutiu vody alebo inych tekutín do prístroja.
7) Ak sa pristroj dlhsiu dobu nepouziva, odpojte napajací kabel zo zásuvky.
8) Ak nastane jeder z nasledujucich przypadov, volajte servisného technika:

A) Ak je napajaci kabel alebo zastrcka poskodená
B) Ak do prístroja vnikla kvapalina alebo cudzi predmet
C) Prístroj bol vystavený daždu
D) Pristroj nefunguje
E) Pristroj spadol alebo nefunguje

9) Nepokusajte sa pristroj opravit' sami. Vsetky opravy musia byt' vykonane servisnym technikom.
10) Nezakryvjte vetracie otvory, aby sa zabrano prehriatiu pristroja. Nepokladajte pristroj na postel, deku, pohovku alebo podobne makky povrch.
11) Nepoužívaje diely, ktoré nie su odporúčané vyrobcom.
12) Nepokladate pristroj na nastabilny povrch. Mohol by pri pade niekoho zranit' alebo sa poškodit'.

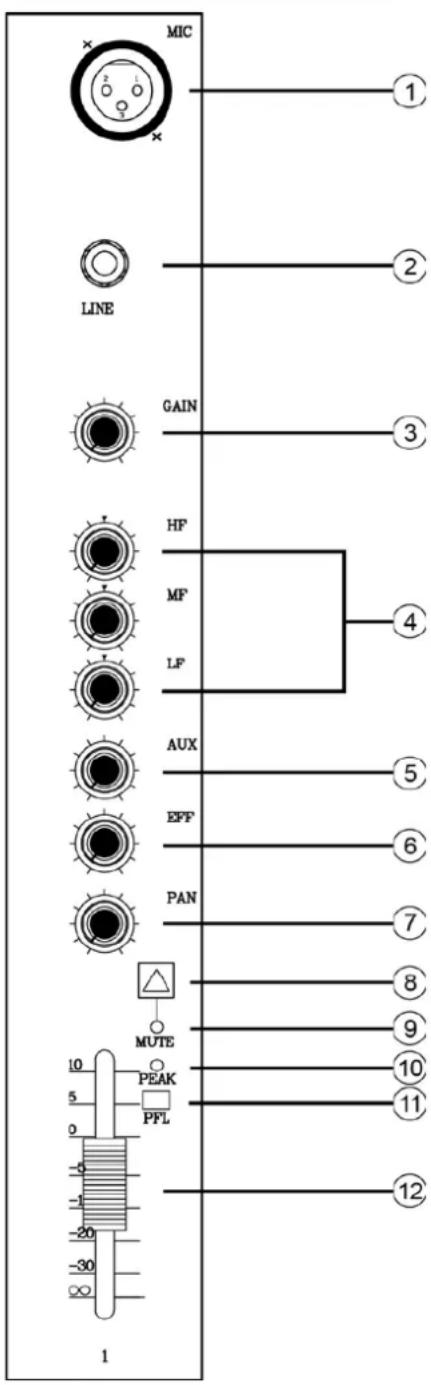

RIADENIE SEKCI KANÁLA:

1 Mikrofonny vstup XLR

Symetricky XLR mikrofonny vstup (1: GND; 2: HOT; 3: COLD)

3 Ovladanie vystupnej citlivosti

Ak chcete dosiahnut Najlepsiu rovnovahu medzi urovnou signal a dynamickym Rozsahom, upravte uroven vstrupného signal tak aby sa indicator PEAK (10) Rozsvietil až pri maximálnej hlasitosti.

4 Ekvalizér (Vyšky, stredy a basy)

Tento 3-pasmovy ekvalír nastavuje vyšky stredy a basy v kanáli. Stereo kanál má 2-pasmovy ekvalír. Nastavte regulatory do polohy "pre nastavenie plochej charakteristiky. Otáčaním vpravo zvyšujete zisk v danom pásme, otáčaním vlavo znižujete zisk v danom pásme.

Pásmo	Typ	Frekvencia	Max. rozsah
HIGH	Shelving	12kHz
MID	Peaking	2.5kHz	± 15dB
LOW	Shelving	80Hz

5 Ovladanie AUX

Nastavujé uroven signal na vstupe AUX.

6 Ovladanie EFEKTOV

Riadenie panorámy určuje do ktorého kanála v stereo vystupe sa daný mono signal posiela.

8 PrepinaC MUTE

Pri stlačeni, tento prepinač monitoruje signal kanála v sluchadlach.

9 MUTE Indikátor

Stlačením tlačidla MUTE sa rozsvieti indikátor na Červeno.

10 PEAK indicator

Indikator sa Rozsvieti na Žlto ked' uroven vystupného signalu dosiahne uroven 3dB pod vrchnu hranicu (CLIP).

11 PFL prepínač

Stlačením prepínača zapnete príposluchovú monitorovaciu funkciu.

12 Ovladanie vystupnej urovne kanala

Nastavujé vystupnu uroven signalu kanála.

POZNÁMKA: Nastavte vystupné fadery nepouživanych kanálov na minimum, aby saminimalizoval šum.

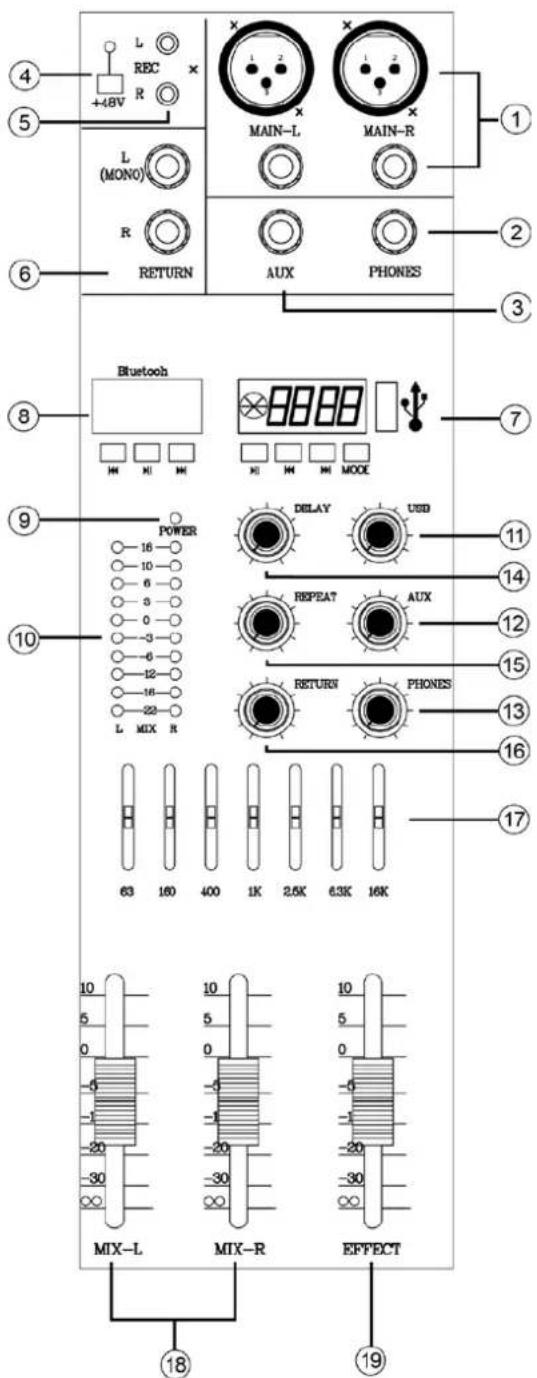

HLAVNÁ OVLÁDACIA SEKCIA:

1 Hlavny vystup (L, R)

Vystupné konektory - stereo vystup. Vystup sa pripla na vykonovy zosilnovac alebo k nahravaciemu zariadeniu.

2 Sluchadlovy konektor

Sem sa pripajaju sluchadla.

3 AUX Jack

Vystup AUX je ovladany regulatorom AUX (5) na kaźdom kanále.

4 PHANTOM +48V prepinač

Tento prepinač zapína a vypína fantómové napájanie pre kondenzátorové mikrofony na vsetky kanály, ktore obsahuju XLR mikrofonny konektor.

POZNÁMKA: Ak je prepínač zapnutý, napájanie 48V je na 2 a 3 pine vsetkych XLR konektorov.

UPOZORNENIE: Vypnite tento prepinač, ak nepotrebujete fantómové napájanie.

Uistite sa ze pri zapnuti fantomoveho napajania nie su pripojené do vstupnych XLR konektorov ine zariadenia akokondenzatorov mikrofony, pretoze by mohlo dojst k ich poškodeniu. Upozornujeme však, ze toto napajanie neublizi symetrickym dynamickym mikrofonom.

Aby nedoslo k poskodeniu reproduktorov, pred zapnutim alebo vypnutim tohoto prepinača vypnite vykonovezosilnovace a stiahnite vystupné fadery na minimum.

5 REC vystup (L, R)

Na tieto konektory sa pripla j exter nahravacie zariadenie. Upozornenie: Hlavny vystupny fader neovplivnjue vystupny signal z tychto konektorov. Upravte uroven podla potreby na externom zaznamovom zariadeni.

6 RETURN L (MONO) R

Jedna sa o nesymetrické vstupné konektory. Tieto konektory sa používajú pre prijem spātného signálu z externej efektovej Jednotky.

Upozornenie: Tieto konektory sa možu použit' ak o pomocný

stereo vstup. Ak sa pripojite iba ku konektoru L (mono), mixpult Rozpozná signal ako mono a posle zhodný signal do oboch kanálov L a R.

7 Prehrávač hudby

Vložte USB pamáťový klúč do konektora prehrávača. Prístroj podporuje zvukové formáty MP3 a WMA.

Prehrávac ponúka aj funkciu Bluetooth a nahrávania. Vyberte režim tlacidlom MODE.

8 BLUETOOTH

Upravuje Čas oneskorenia vnútornej efektovej jegnotky.

15 Ovladanie REPEAT

17 Hlavny grafický ekvalízer

Tento 7-pásmový EQ upravuje vystupné zvukový signal na konektoroch MAIN OUT. Ekvalízer upravujé signal na frekvenciách (125Hz / 250Hz / 500Hz / 1kHz / 2kHz / 4kHz / 8kHz) s rozsahom ±12dB.

18 MIX L/R

Nastavujé vystupné uroven MIX konektora.

19 Ovladaci fader efektov

Upravuje uroven vnutornych efektov.

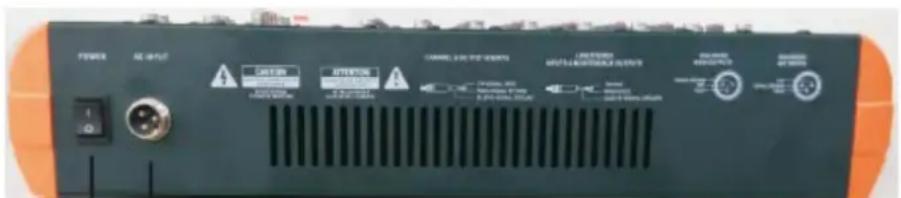

ZADNY PANEL:

20 POWER

1. Uistite sa, ze je mixpult vypnuty a vsetky ovladacie privky su na minimum.
2. STEREO vystup Master fader, kanálove fadery, GROUP 1-2 fadery, ovládanie GAIN,atd'.
   Poznámka: Nastvte ekvalízer a PAN do pozície
3. Vypnite vsetky ostnaté externé zariadenia a potom pripoje mikrofony, nastroje a reproduktory.
   Poznamka: Pripojte elektrické gitary a basy cz zariadenia ako direct box, predzosilnovače. Pripojenie tychto nastrojov priamo na mixpult sa može prejavit znizenou kvalitou zvuku.
4. Aby nedoslo k poskodeniu vašich reproduktorov, zapínajte pristroje v nasledujúcom poradi: Periférne zariadenie - mixpult - vykonvy zosilnováč alebo aktívne reprodukty. Pri vypínani toto poradie obratte.
   POZNÁMKA: Ak používate kondenzátorové mikrofóny požadujúce fantómové napájanie, tak toto zapnite skór ako koncový zosilnováč.
5. Ovladacie privky kanána nastavte tak, aby indicator PEAK krátko blikal pri spickák signálu.
6. Nastavte hlavný STEREO vystupné fader do polohy "0".

6. Nastavte fabery jegnotlivych kanálov do požadovanej rovnováhy a potom nastavte hlavný vystupné Stereo fader.

UDAJE

Vstupné udaje

Vstupné konektory	zisk	Vstupné impedancia	Primeraná impedancia	Citlivost'	Nominálna úroveř	Max. pred orezaním	Špecifikácia konektorov
CH MIC Vstup	-60dB	3kΩ	50-600Ω Mic	-80dBu (0.078mV)	-60dBu (0.775mV)	-40dBu (7.75mV)	symetrický XLR (1=Gnd; 2=Hot; 3=Cold)
	-16dB			-36 dBu (12.3mV)	-16 dBu (123mV)	+4 dBu (1.23V)
CH LINE Vstup	-34dB	10kΩ 600Ω	Line	-54 dBu (1.55mV)	-34 dBu (15.5mV)	-14 dBu (155mV)	Symetrický TRS Jack (Tip=Hot; Ring=Cold; Sleeve=Gnd)
	+10dB			-10 dBu (245mV)	+10 dBu (2.45V)	+30 dBu (24.5V)
RETURN L/R	-	10kΩ	600Ω Line	-12 dBu (195mV)	+4 dBu (1.23V)	+24 dBu (12.3V)	Nesmetrický Jack
2TR IN (L/R)	-	10kΩ	600Ω Line	-26 dBV (50.1mV)	-10 dBV (0.316V)	+10 dBV (3.16V)	RCA

Vystupné udaje

Výstupné konektory	zisk	Primeraná impedancia	Nominálna úroveř	Max. pred orezaním	Špecifikácia konektorov
MAIN OUT (L / R)	75Ω	600Ω Line	+4dBu (1.23V)	+24 dBu (1.23V)	Symetr. XLR (1=Gnd; 2=Hot; 3=Cold) Symetr. TRS Jack (Tip=Hot; Ring=Cold; Sleeve=Gnd)
EFFECT/AUX (AUX1/2) SEND	150Ω	10kΩ Line	+4 dBu (1.23V)	+20 dBu (7.75V)	symetrický TRS Jack (Tip=Hot; Ring=Cold; Sleeve=Gnd)
REC OUT L/R	600Ω	10kΩ Line	-10 dBV (0.316V)	+10 dBV (3.16V)	RCA
PHONES OUT	100Ω	40Ω Slúchadlá	3mW	75mW	Stereo Jack

JACK LIST

Vstupy a vystupy	Polarities	Configuration
MIC vstup, STEREO vystup	Pin 1: Ground	INPUT OUTPUT
	Pin 2: Hot (+)
	Pin 3: Cold (-)
	vstup/vystup	XLR Jack
LINE VSTUP (monofónne kanály) GROUP OUT, STEREO vystup, MONITOR vystup, AUX SEND, EFFECT SEND	Tip: Hot (+)	Ring
	Ring: Cold (-)
	Sleeve: Ground
INSERT	Tip: Output	Sleeve Tip TRS Phone Jack
	Ring: Input
	Sleeve: Ground

PHONES

RETURN LINE INPUT (stereo kanály)

Tip: L

Ring: R

Sleeve: Ground

Tip: Hot

Sleeve: Ground

Sleeve Tip Phone Jack

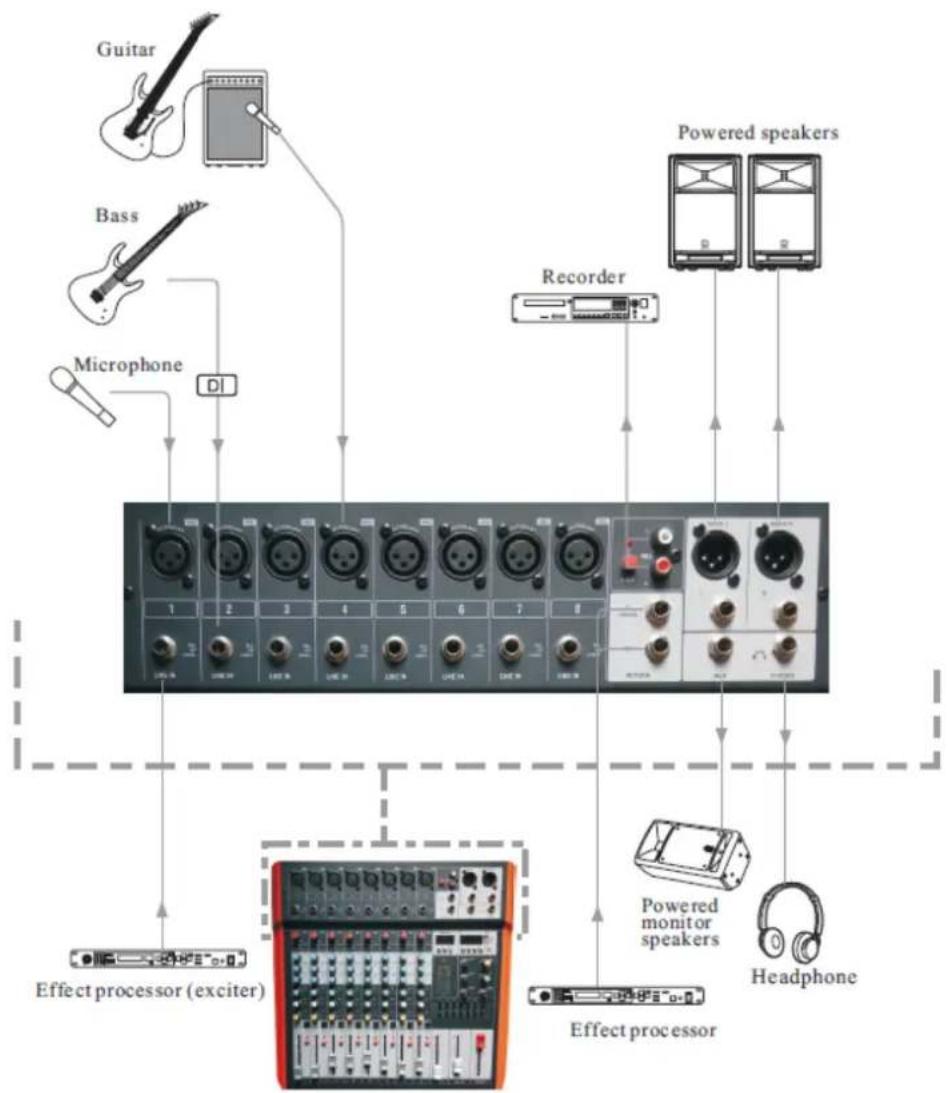

ELEKTRICKÉ SCÉMA

Elektrické produkty nesmú byt' uvedené do domáceho odpadu. Prosim privezte ich do recyklacného strediska.
