GEBRUIKSAANWIJZING MX802 IBIZA SOUND

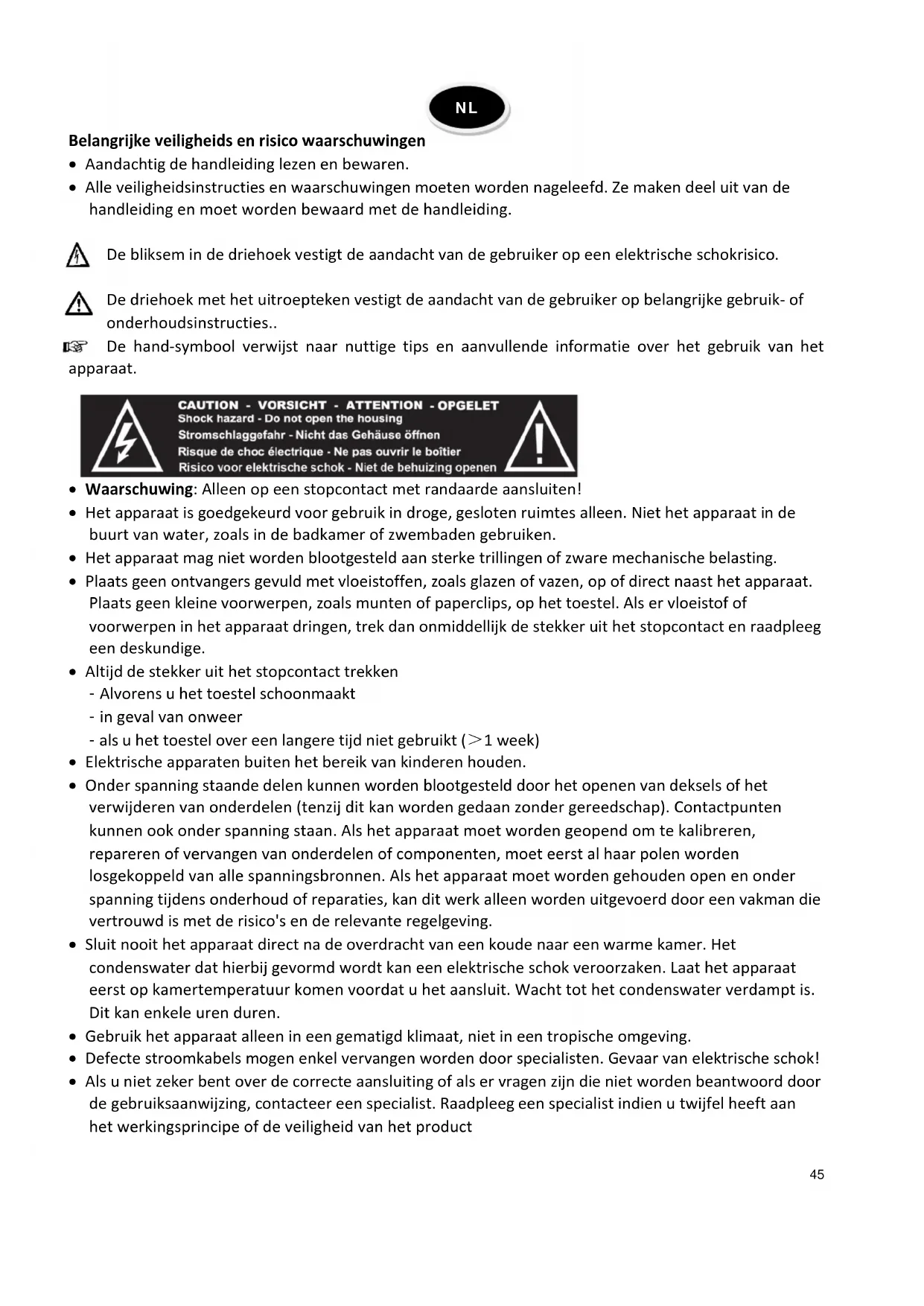

• Aandachtig de handleiding lezen en bewaren.
• Alle veiligheidsinstrumentes en waarschuwingen moeten worden nageleefd. Ze makeen deel uit van de handleiding en moet worden bewaard met de handleiding.

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schokrisico.
De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies..
De hand-symbool verwijst maar nuttige tips en aanvullende informatatie over het gebruik van het apparatus.

CAUTION - VORSICHT - ATTENTION - OPGELET

Risico voor elektrische schok - Niet de behuizing openen

• Waarschuwing: Alleen op een stopcontact met randaarde aansluiten!
• Het apparaat is goedgekeurd voor gebruik in droge, gesloten ruimtes alleen. Niet het apparaat in de buurt van water, zoals in de badkamer of zwembaden gebruiken.
• Het apparaat mag nicht worden blootgesteld aan sterke trillingen of zware mechanische belasting.
• Plaats geen ontvangers gezuld met vloeistoffen, zoals glazen of vazen, op of direct naast het apparaat. Plaats geenkleine voorwerpen, zoals munten of paperclips, op het toestel. Als er vloeistof voorwerpen in het apparaat dringen, trek dan onmiddelijk de stekker uit het stopcontact en raadpleeg een deskundige.

• Altijd de stekker uit het stopcontact trekken

• Alvorens u het toestel schoonmaakt

• in geval van onweer

• als u het toestel over een langerearend nicht gebruikt (>1 week)

• Elektrische apparaten buiten het bereik van kinderen houden.

• Onder spanning staande delen kuren wordenblootgesteld door het openen van deksels of het verwijderen van onderdelen (tenzij dit kan worden gedaan zonder gereedschap). Contactpunterkunnen ook onder spanning staan. Als het apparaat要去 worden geopend om te kalibreren, repareren of verrangen van onderdelen of componenten,要去eerst alhaar polen worden losgekoppeld van alle spanningsbronnen. Als het apparaat要去 worden gehonden open en onder spanningijdens onderhoud of reparations,kan dit werk alleen worden uitgevoerd door eenvakman die vertrouwd is met de risico's en de relevante regelgeving.
• Sluit nooit het apparaat direct na de overdracht van een koude maar een warme kamer. Het condenswater dat hierbij gezormd worden kan een elektrische schok veroorzaken. Laat het apparaat eerst op kamertemperatuur komen voordat u het aansluit. Wacht tot het condenswater verdampt is. Dit kan enkele uren duren.
• Gebruik het apparaat alleen in een gematigd klimaat, Niet in een tropische omgeving.
  Defecte stroomkabels mogen enkel verrangen worden door specialisten. Gevaar van elektrische schok!
• Als u Niet zeker bent over de correcte aansluiting of als er vragen zich die nicht worden beantwoord door de gebruiksaanwijzing, contacteer een specialist. Raadpleeg een specialist indien u twijfel heeft aan het werkingsprincipe of de verilgheid van het product

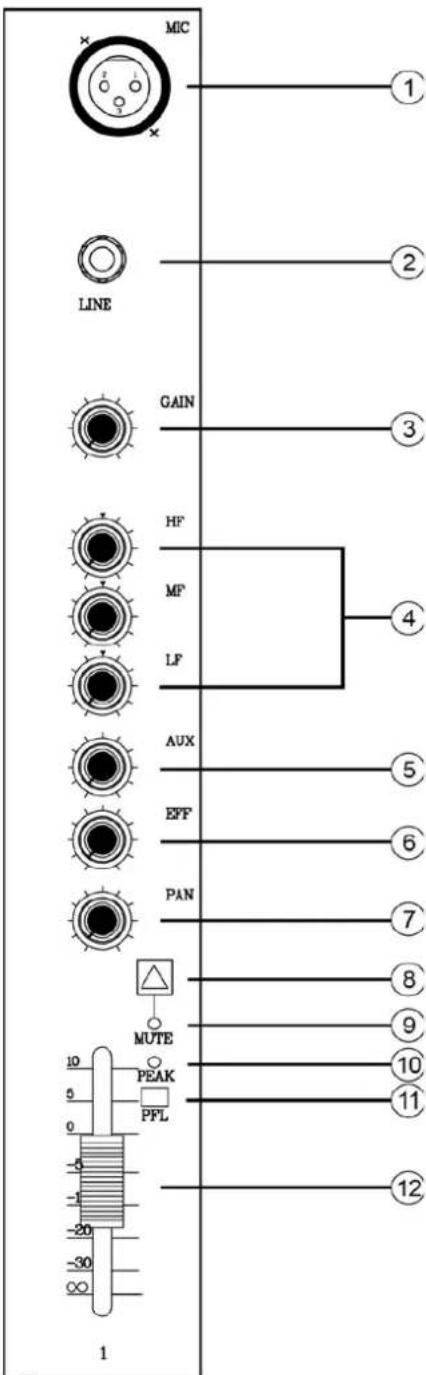

KANAAL CONTROLE SECTIE:

① MIC ingang

Gebalanceerde XLR microfoon ingang (1: massa; 2: hot; 3: cold)

② LINE ingangen

Gebalanceerde 6,35mm stereo jack ingang (T: hot; R: cold; S: massa) U kurz gebalanceerde en ongebalanceerde jack pluggen aansluiten.

③ GAIN controlle

Stelt het ingangssignaalniveau in. Om het Beste evenwicht:tussen de signaal/ruis verhouding en het dynamische bereik te bereiken, stel het ingangssignaalniveau zo in dat de PEAK individie alleen af en toe en korttijdig oplicht tijdens de hoogste ingangstransienten.

④ Equalizer (HIGH, MID & LOW)

Deze 3-band EQ stelt de hoge, midden en lage frequentiebanden in. Het stereo kanaal hebft een 2-frequentie band: HIGH & LOW. In de "▼" positie is er geen verandering in de frequentie band. Draai de knop maar rechts om de frequencies in de band te versterken enaar links om ze te verminderen. Het volgende tabel toont de EQ type, de frequentie en de maximale cut/boost voor elke band:

Band	Type	Frequentie	Max. Cut/Boost
HIGH	Shelving	12kHz	± 15dB
MID	Peaking	2.5kHz
LOW	Shelving	80Hz

⑤ AUX Controle

Instelling van de kanaalsignaalniveau'saar de AUX uitgang

⑥ EFFECT Controle

Stelt het niveau van het signal in dat van het kanaal in de EFFECT bus wordt gestuurd. Het signal niveau dat in de bus wordt gestuurd, wordt ook van de kanaalfader beinvloedt.

⑦ PAN controle

De PAN controle bepaald de stereo positie van het kanaalsignaal in de STEREO L & R bussen.
MUTE knop

Indrukken om het signaal van het kanaal te onderbreken.

MUTE Indicator

Als de MUTE schakelaar ingedrukt is Licht unde ze led rood op.

10 PEAK indicatie

Als het piekniveau van de post EQ signala 3dB beneden clipping bereikt,licht de gele PEAK indicatie op.

PFL knop

Indrukken om het prefader signal van het kanaal in de PFL bus te voeden odomat u maar het signal in de hoofdtelefoon kutlisteren.

12Kanaal Fader Controle

Stelt het niveau van het kanaalsignaal in en de balance:tussen de verschillende kanalen. LET OP: Stel de faders van de Niet gebruike kanalen op het minimum om ruis te vermijd

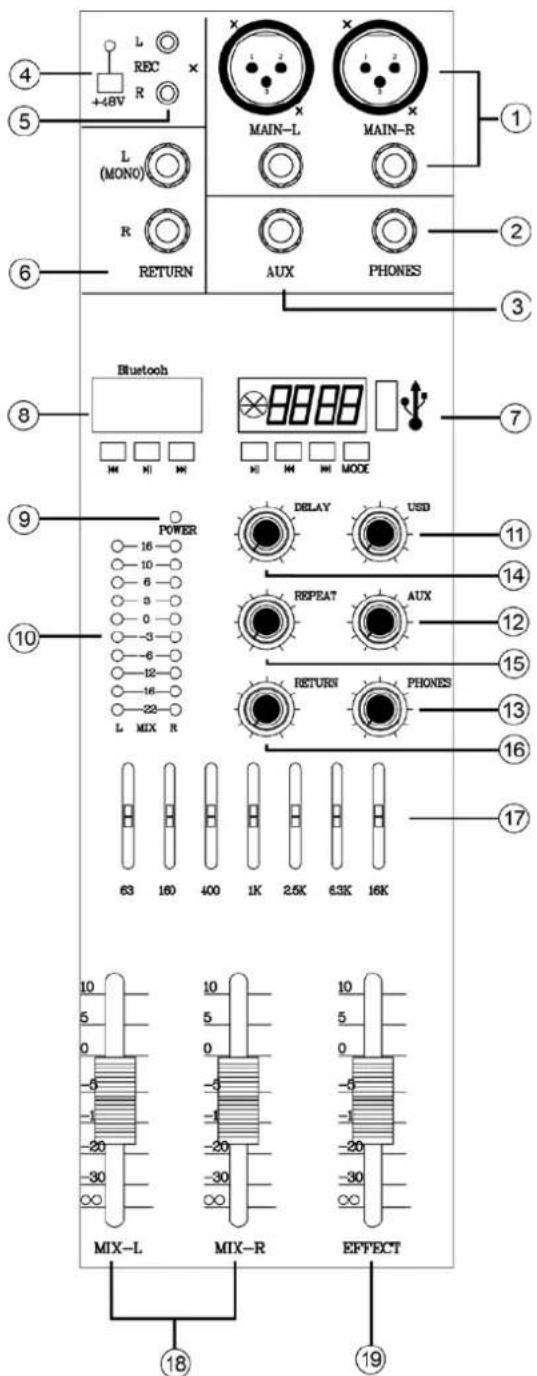

MASTER CONTROLSECTIE:

①MAIN OUT (L, R) connectoren

Stereo uitgang van het mengpaneel. Bijv. sunt U deze connectoren op een vermogensversterker aansluiten. Indien U het niveau d.m.v. de MAIN OUT master fader instelt om de stereo uitgang op te nemen, sunt U deze connectoren ook op een recorder aansluiten.

②PHONES ingang

U kunt één hoofdtelefoon op deze stereo ingang aansluiten.

③ AUXJack

De AUX uitgang worden van de instelling van de AUX contrôle (5) bepaald. Gebruik deze jack voor de aansluiting op een effect toestel, video filter of monitor system.

(4)PHANTOM +48V schakelaar

Schakelt de fantoomvoeding aan en uit. Als deze schakelaar op ON staat, levert het mengpaneel +48V fantoom spanning in alle kanalen met XLR microfoon ingangen. Zet deze schakelaar op ON wonneer U een of meerere condensator microfoons met fantoom voeding gebruikt.

LET OP: In de ON positie levert het mengpaneel +48Vdc spanning maar de pin 2 & 3 van alle XLR microfoon ingangen. Wees zeker dat deze schakelaar op OFF staat wanner U geen fantoom voeding gezruikt.

On de ON positie wees zeker dat alleen condensator microfoons op de XLR ingangen aangesloten zich! Om de luidsprekers Niet te beschadigen, schakel algijd deversterkers (of actieve boxen)uit alvorens U deze schakelaar op ON of OFF zet. Het is aanbevolen alle uitgangscontroles (stereo out, Master fader, GROUP 1-2 fader, GROUP 3-4 fader, enz) op het minimum te stellen alvorens U de schakelaar bedient om het gevaar van lawaaierige ruis te vermijden diegehoorverlies of beschadiging van het toestel{kennenveroorzaken.

⑤ RECuitgang(L,R)

Sluit deze ongebalancerde RCA JACKS op een externe recorder

om het signal van de MAIN output op te nemen. Let op: de STEREO OUT hoofdfader heeft geen invloed op deze jacks. Stel het niveau d.m.v. de opname toestel in.

⑥ RETURN L (MONO) R Jack

Het signal van deze jacks word in de STEREO en AUX uitgangen gevoed. Deze jacks worden gebruikt om een return signal van een extern effect toestel te ontvangen (reverb, delay, etc.).

Let op: Deze jacks kuren ook als een aux stereo ingang worden gebruikt. Als u een ingangsbron alleen op de L (MONO) jack aansluit, herkent het mengpaneel het signal als mono en verstuurt een identieke signal van beiden L en R jacks.

⑦ Music Player

Sluit een USB stick op de connector (7) aan om de player te activeren. De module ondersteunt MP3 en WMA bestanden. De speler biedt ook Bluetooth en een opname functie. Kies de modus via de MODE knop.

⑧ BLUETOOTH

Druk de MP3 MODE schakelaar om BLUETOOTH te kiezen.

⑨ POWER indicatie

Licht op wanner hetCCCCCC aangeschakeld is.

Vumeter

Deze LED vumeter toont het niveau van de signaluitgang van de MAIN en de PHONES. Als de led uit is word het MAIN niveau getoond, als de led Licht word het niveau van de hoofdtelefoon getoond.

USB controle

Stelt het signalaal waar de MAIN bus in.

12 AUX Controle

Stelt het uitgangsvolume van het signalaal waar de AUX connector in (3)

13PHONES Controle

Stelt het uitgangsiveau van de connector (2) in.

Delay Controle

Stelt de vertraging van de interne effect unit in.

15 REPEAT Controle

Stelt de diepte van de interne effecten in.

16 RETURN controle

Stelt het signaalniveau van de RETURN connector waar de MAIN bus in.

⑦ MAIN GRAPHIC EQUALIZER

Deze 7-band EQ stelt het signal van de MAIN OUT connectoren is. De EQ cut of boost alle frequentaie banden (125Hz / 250H / 500Hz / 1kHz / 2kHz / 4kHz / 8kHz) binnen een bereik van ± 12dB .

18 MIX L/R

Stelt het signaalniveau in dat maar de MAIN OUT connectoren gestuurd worden.

19 EFFECT Fader Controle

Stelt het signaalniveau van de interne effectenaar de MAIN bus.

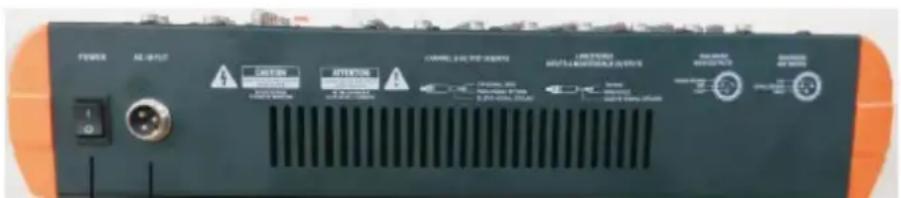

ACHTERPANEL

① POWER

17V AC ingang: Sluit de meegeleverdelichtnetadapter aan.

②Aan/uit schakelaar

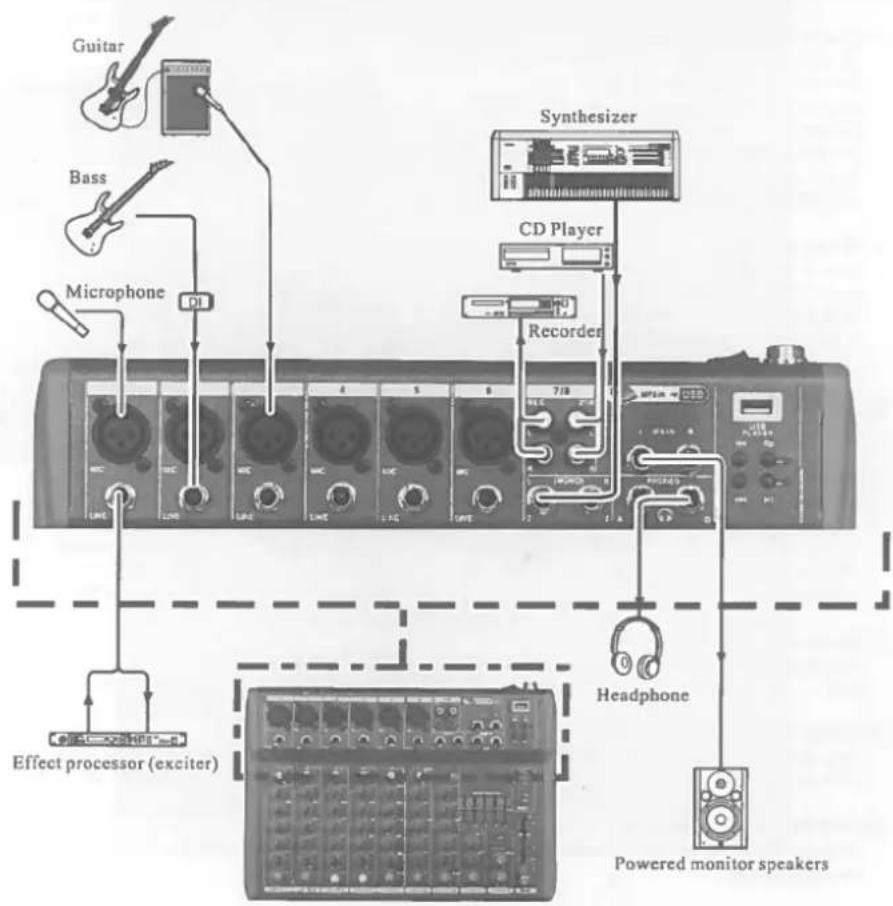

SNELGUIDS

1. Zorg ervoor dat uw mixer isuitgeschakeld en dat alle bedieningselementen* helemaal maar beneden gedraaid zich.

2. STEREO OUT Master fader, Channel faders, GROUP 1-2 faders, GAIN controls, etc.

Note: Zet de equalizer en de PAN controles ophaar posities.

1. Schakel alle andere externe toestellen uit en sluit cervolgens microfoons, instrumenten en luidsprekers aan.

Note: Sluit elektró en bas gitaren via een voorversterker aan. Nooit deze instrumenten onmiddelijk op het mengpaneel aansluiten.

1. Om uw luidsprekers Niet te beschadigen, schakel deze toestellen in deze volgorde aan: externe toestellen mengpaneel versterker of actieve boxen). Schakel in omgekeerde volgorder uit.

NOTE: Als u een condensator microfoon met fantoom voeding gebruikt,zet de fantoom power schakelaar aan alvorens U de versterker of actieve luidsprekers aanschakelt.

1. Stel de GAIN controles van de kanalen zo in dat de PEAK individatie kort oplichtijdens de hoogste transienten.

Note: Activeer de PFL schakelaar van het kanaal als u een precies indicatie van het inkomende signal via de vumeter wilt. Stel de GAIN controle zo in dat de vumeter individatie af en toe boven het "▼" (0) niveau gaat.

De PHONES jack ontvangt prefader signalen van alle kanalen waarvan de PFL schakelaars op ON staan zodate ze signalen in de hoofdtelefoon hunnen worden voorgeluistert.

1. Zet MIX L/R faders op de "0" positie.

2. Stel de gewenste balansen d.m.v. de kanaal faders in en stel daarna het algemene volume d.m.v. de MIX L/R fader in.

NOTE: * Om het niveau waar de STEREO L/R bussen te zien, stel de PFL schakelaar op OFF ( )

• Als de PEAK individatie vaak oplicht, verminder de instelling van de kanaal faders om verrorming te vermijden.

SPECIFICATIONS

Ingangsspecificaties

Ingangs connectors	Gain	Ingangs impedantie	Juiste impedantie	Gevoeligheid	Nominal niveau	Max. voor clipping	Connector specificities
KANAALINGANGMICROFOON	-60dB	3kΩ	50-600Ω Mics	-80dBu(0.078mV)	-60dBu(0.775mV)	-40dBu(7.75mV)	Bal. XLR (1=Gnd;2=Hot; 3=Cold)
	-16dB			-36 dBu(12.3mV)	-16 dBu(123mV)	+4 dBu(1.23V)
KANAALINGANG LIJN	-34dB	10kΩ 600Ω Line		-54 dBu(1.55mV)	-34 dBu(15.5mV)	-14 dBu(155mV)	Bal. TRS Jack(Tip=Hot;Ring=Cold;Sleeve=Gnd)
	+10dB			-10 dBu(245mV)	+10 dBu(2.45V)	+30 dBu(24.5V)
RETURN L/R	-	10kΩ	600Ω Line	-12 dBu(195mV)	+4 dBu(1.23V)	+24 dBu(12.3V)	Unbal. Jack
2TR IN (L/R)	-	10kΩ	600Ω Line	-26 dBV(50.1mV)	-10 dBV(0.316V)	+10 dBV(3.16V)	RCA

Uitgangsspecificities

Uitgangs connectoren	Gain	Juiste impedantle	Nominaal niveau	Max. voor clipping	Connector specificities
MAIN OUT (L / R)	75Ω	600Ω Line	+4dBu (1.23V)	+24 dBu (1.23V)	Bal. XLR (1=Gnd; 2=Hot; 3=Cold) Bal. TRS Jack (Tip=Hot; Ring=Cold; Sleeve=Gnd)
EFFECT/AUX (AUX1/2) SEND	150Ω	10kΩ Line	+4 dBu (1.23V)	+20 dBu (7.75V)	Bal. TRS Jack (Tip=Hot; Ring=Cold; Sleeve=Gnd)
REC OUT L/R	600Ω	10kΩ Line	-10 dBV (0.316V)	+10 dBV (3.16V)	RCA
PHONES OUT	100Ω	40Ω Phones	3mW	75mW	Stereo Jack

AANSLUITINGEN:

JACK LIJST

In & uitgangen	Polarititen	Configuratie
MIC INPUT, STEREO OUT	Pin 1: Massa Pin 2: Hot (+) Pin 3: Cold (-) in/uitgang	INPUT OUTPUT O3O 1 2 XLR Jack

LINE INPUT (monaural channels) GROUP OUT, STEREO OUT, MONITOR OUT, AUX SEND, EFFECT SEND

INSERT

PHONES

RETURN LINE INPUT (stereo kanalen)

Tip: Hot (+)

Ring: Cold (-)

Sleeve: Massa

Tip: Uitgang

Ring: Ingang

Sleeve: Massa

Tip: L

Ring: R

Sleeve: Massa

Tip: Hot

Sleeve: Massa

Ring
Sleeve Tip TRS Phone Jack

Sleeve Tip Phone Jack

BELANGRIJKE OPMERKING: Elektrische producten mogen nicht samen met het huishoudelijk afval worden verwijderd. Lever ze a.u.b. in bij een gespecialiseerd inzamelpunt. Raadpleeg deplaatselijke autoriteiten of uw verkoper over hoe de producten te recycleren.
