GEBRUIKSAANWIJZING DJM150BTVHF IBIZA SOUND

5. Buton functie Talkover

VEILIGHEIDSINSTRUCTIES MAGNEETVELD LET OP! Plaats geen gevoelige toestellen zoals voorversterkers of tape decks direct boven of beneden het toestel. Dit toestel heft een sterk magneetveld die ruis in onbeschermde toestellen in de buurt veroorzaakt. De sterkste punten zijn direct boven of beneden het toestel. LET OP

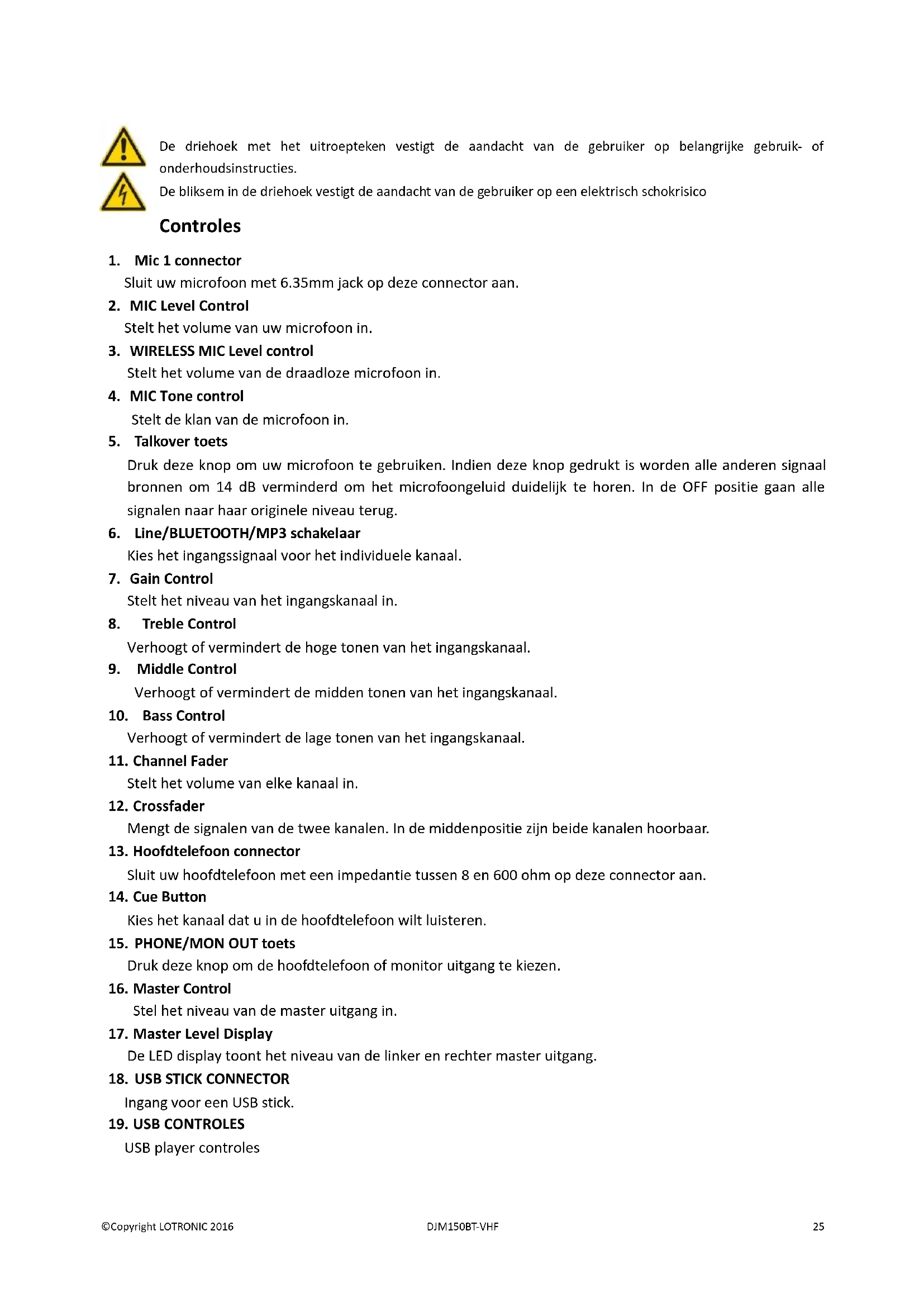

NIET OPENEN Om elektrische schokken te voorkomen, niet de boven of onderafdekking verwijderen. Het toestel bevat geen van de gebruiker vervangbare onderdelen. Laat alle reparatie van een ervarene technicus uitvoeren. Ontkoppel het toestel van het lichtnet alvorens u het achterpaneel verwijdert om toegang toe de gain schakelaar te hebben. WAARSCHUWING! Om gevaar van elektrische schokken te vermijden stel het toestel niet bloot aan regen of vochtigheid. NL©Copyright LOTRONIC 2016 DJM150BT-VHF 25 De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies. De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrisch schokrisico Controles

Sluit uw microfoon met 6.35mm jack op deze connector aan.

2. MIC Level Control

Stelt het volume van uw microfoon in.

3. WIRELESS MIC Level control

Stelt het volume van de draadloze microfoon in.

Stelt de klan van de microfoon in.

Druk deze knop om uw microfoon te gebruiken. Indien deze knop gedrukt is worden alle anderen signaal bronnen om 14 dB verminderd om het microfoongeluid duidelijk te horen. In de OFF positie gaan alle signalen naar haar originele niveau terug.

6. Line/BLUETOOTH/MP3 schakelaar

Kies het ingangssignaal voor het individuele kanaal.

Stelt het niveau van het ingangskanaal in.

Verhoogt of vermindert de hoge tonen van het ingangskanaal.

Verhoogt of vermindert de midden tonen van het ingangskanaal.

Verhoogt of vermindert de lage tonen van het ingangskanaal.

Stelt het volume van elke kanaal in.

Mengt de signalen van de twee kanalen. In de middenpositie zijn beide kanalen hoorbaar.

13. Hoofdtelefoon connector

Sluit uw hoofdtelefoon met een impedantie tussen 8 en 600 ohm op deze connector aan.

Kies het kanaal dat u in de hoofdtelefoon wilt luisteren.

15. PHONE/MON OUT toets

Druk deze knop om de hoofdtelefoon of monitor uitgang te kiezen.

Stel het niveau van de master uitgang in.

17. Master Level Display

De LED display toont het niveau van de linker en rechter master uitgang.

18. USB STICK CONNECTOR

Ingang voor een USB stick.

USB player controles©Copyright LOTRONIC 2016 DJM150BT-VHF 26 a: |<< : Gaat naar het begin van de lopende track of kiest de vorige track.. b: Play/Pause: Bij iedere druk op deze toets schakelt het toestel tussen afspelen en pauze. c: >>|: Kiest de naaste track. d: VOL-: Vermindert het volume van de MP3 speler e: VOL+(28): Verhoogt het volume van de MP3 speler f: EQ(29): Kies het gewenste effect. g: LED DISPLAY(30): Toont MP3 informatie.

Licht op als een signaal van de draadloze microfoon aanwezig is

21. BLUETOOTH LED: Vertoont de werkingsmodus van de Bluetooth functie. Indien u het mengpaneel

aanschakelt, flitst de LED langzaam. Dit bedoelt dat het mengpaneel een Bluetooth toestel zoekt. Indien na 1 minuut geen verbinding opgebouwd is, gaat de LED uit. Indien een Bluetooth verbinding opgesteld is, flitst de LED tijdens 2-3 seconden langzaam. U kunt nu uw muziek via kanaal 1 luisteren.

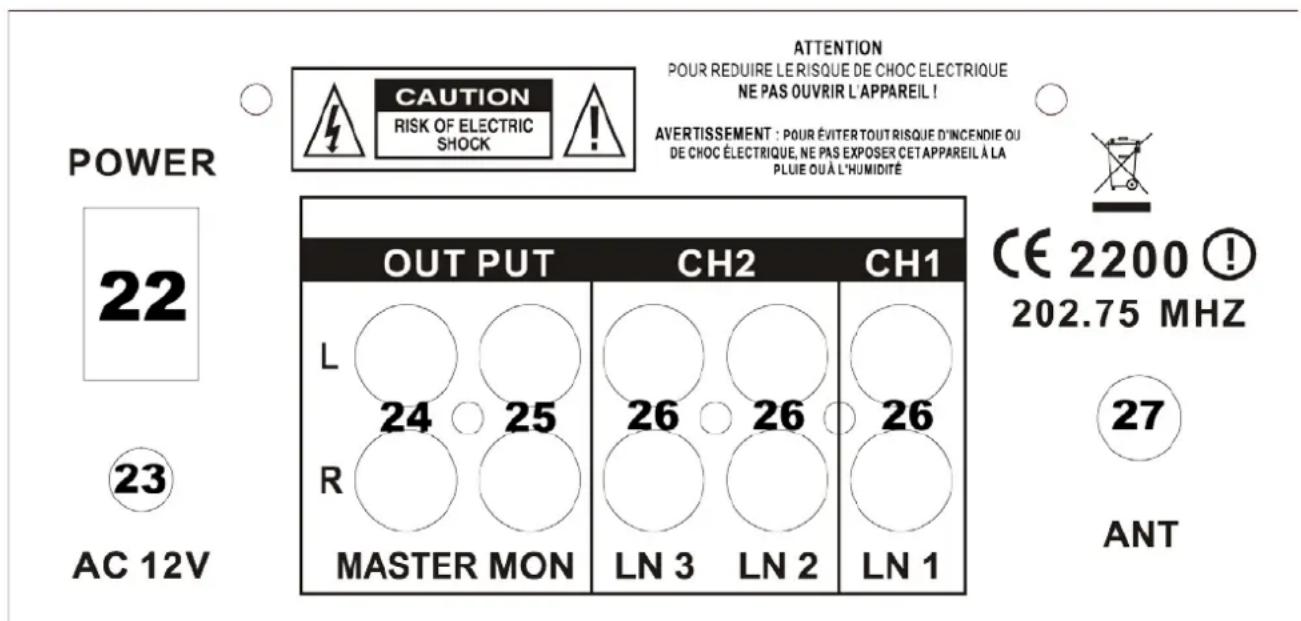

Drukken om het toestel aan te schakelen. De led licht op wanneer het toestel aangeschakeld is.

Het toestel wordt met een 12Vac adapter geleverd. Sluit de 12Vac jack aan alvorens u de adapter op het lichtnet aansluit.

De Master uitgang wordt aan de hoofdversterker aangesloten (DJ final mix naar de crossfader sectie), tulp connectoren

Aansluiting van de AUX toestellen. Deze tulp connectoren zijn geschikt voor opname toestellen. Haar niveau is niet van de master/kanaal regelaars afhankelijk.

26. Line ingangsconnectoren

Deze tulp ingangen zijn voor kanaal 1 & 2.©Copyright LOTRONIC 2016 DJM150BT-VHF 27

Volledig uittrekken op een optimale ontvangst van de draadloze microfoon te garanderen.

Kies de positie BT op de ingangsschakelaar van kanaal 1. Zet uw bluetooth device (bijv. GSM) op zoekmodus. Schakel het mengpaneel aan. Kies BLUETOOTH tussen de gevonden toestellen. U kunt nu uw muziek via kanaal 1 in het mengpaneel sturen. DRAADLOZE MICROFOON

• Open het batterij vak d.m.v. een schroevendraaier en plaats een 1,5V batterij met de juiste polariteit. Sluit het vak en draai de schroeven vast.

• Schuif de ON/OFF schakelaar naar boven op de ON positie. De led beneden de schakelaar en op de box zullen oplichten indien het signaal goed wordt ontvangen.

• Indien de “LOW – BATT” led op de microfoon oplicht, vervang de batterij.

• Om feedback te vermijden houd de microfoon in een voldoende afstand van de luidspreker. Richt de microfoon nooit op de luidspreker omdat hij niet zijn eigen geluid hoort.

• Na gebruik microfoon uitschakelen. Indien de microfoon gedurende een langere periode niet wordt gebruikt, verwijder de batterij. SPECIFICATIES INGANGEN: Microfoon .............................................................................................................................. 3mV / 2.2 kΩ Lijn ...................................................................................................................................... 150mV / 47 kΩ UITGANGEN: Main .................................................................................................................................. 0 dB / 1V 600Ω MON .................................................................................................................................. 0 dB / 1V 600Ω PHONE ..................................................................................................................................... 300mW/16-32Ω Toon controle Treble.....................................................................................................................................+12dB/-12dB Midden ..................................................................................................................................+12dB/-12dB Bas .........................................................................................................................................+12dB/-12dB ALGEMEEN: Frequentiebereik .......................................................................................................... 20Hz∼20 kHz ±2dB Vervorming ..................................................................................................................................... <0.02% S/R verhouding ................................................................................................................. beter dan 70 dB

BELANGRIJK: De elektrische producten mogen niet bij het huisvuil gegooid worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren .©Copyright LOTRONIC 2016 DJM150BT-VHF 28
