DJ21USBMKII - Table de mixage IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage
Marque	Ibiza Sound
Modèle	DJ21USBMKII
Alimentation	Adaptateur secteur 12V~0.5A (modèle DK15-120-0500-EU)
Entrées	2 Phono/Ligne (commutables), 3 Ligne, 1 USB (MP3), 2 Micro (Jack 6,35mm)
Sorties	Casque (Jack 6,35mm), Sortie générale (AMP) asymétrique
Sensibilité Micro	1,5 mV (10 kΩ)
Sensibilité Phono	3 mV (47 kΩ)
Sensibilité Ligne/CD	150 mV (22 kΩ)
Sortie générale nominale	775 mV (max. 1,5 V)
Bande passante	20 Hz - 20 kHz ±2 dB
Atténuation Talkover	-12 dB
Fonctions principales	3 canaux stéréo, crossfader, talkover, pré-écoute casque, lecture MP3 USB, égaliseur préréglé
Affichage	Vu-mètre LED pour niveau général, afficheur LED pour MP3
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon doux et humide, éviter la pénétration d'eau
Sécurité	Utilisation en intérieur uniquement, éviter l'humidité et les flammes nues, température de fonctionnement 5-35°C
Pieces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur, ne pas ouvrir le boîtier
Informations générales	Importateur: Lotronic SA, Belgique

FOIRE AUX QUESTIONS - DJ21USBMKII IBIZA SOUND

Comment brancher un microphone ?

Utilisez les entrées MIC L (15) et MIC R (16) au dos avec des fiches Jack 6,35mm. Réglez le niveau avec le contrôle Micro (2).

Comment utiliser la fonction Talkover ?

Appuyez sur le bouton TALKOVER (3) pour réduire le volume de toutes les sources de 12 dB, permettant d'entendre le microphone plus clairement.

Comment lire de la musique depuis une clé USB ?

Branchez une clé USB avec des fichiers MP3 sur la fiche USB (23). Utilisez les touches précédent (24), play/pause (25), suivant (26) et volume (27,28).

Comment connecter une platine vinyle ou un lecteur CD ?

Branchez la source sur les entrées PHONO/LIGNE (17-19). Utilisez les commutateurs (4), (6) et (8) pour sélectionner Phono ou Ligne selon le type.

À quoi sert le crossfader ?

Le CROSSFADER (10) permet de mélanger en douceur les canaux 1 et 2 pour des transitions entre sources.

Comment pré-écouter un canal dans le casque ?

Branchez votre casque sur la fiche HEADPHONE (14). Utilisez le commutateur CUE (1) pour sélectionner le canal à écouter, puis réglez le volume avec PHONE (11).

Quelles sont les caractéristiques techniques de l'alimentation ?

L'adaptateur secteur fourni est un DK15-120-0500-EU : entrée 100-240V~50/60Hz, sortie 12V~0,5A. Utilisez uniquement celui-ci.

Comment nettoyer la table de mixage ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et humide (pas d'eau dans l'appareil). Évitez les produits chimiques.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise de courant fonctionne. Assurez-vous que l'interrupteur POWER (12) est enfoncé. La LED de tension (22) doit s'allumer en rouge.

Puis-je utiliser un autre adaptateur secteur ?

Non, utilisez uniquement l'adaptateur fourni (modèle DK15-120-0500-EU). L'utilisation d'un adaptateur différent peut endommager l'appareil.

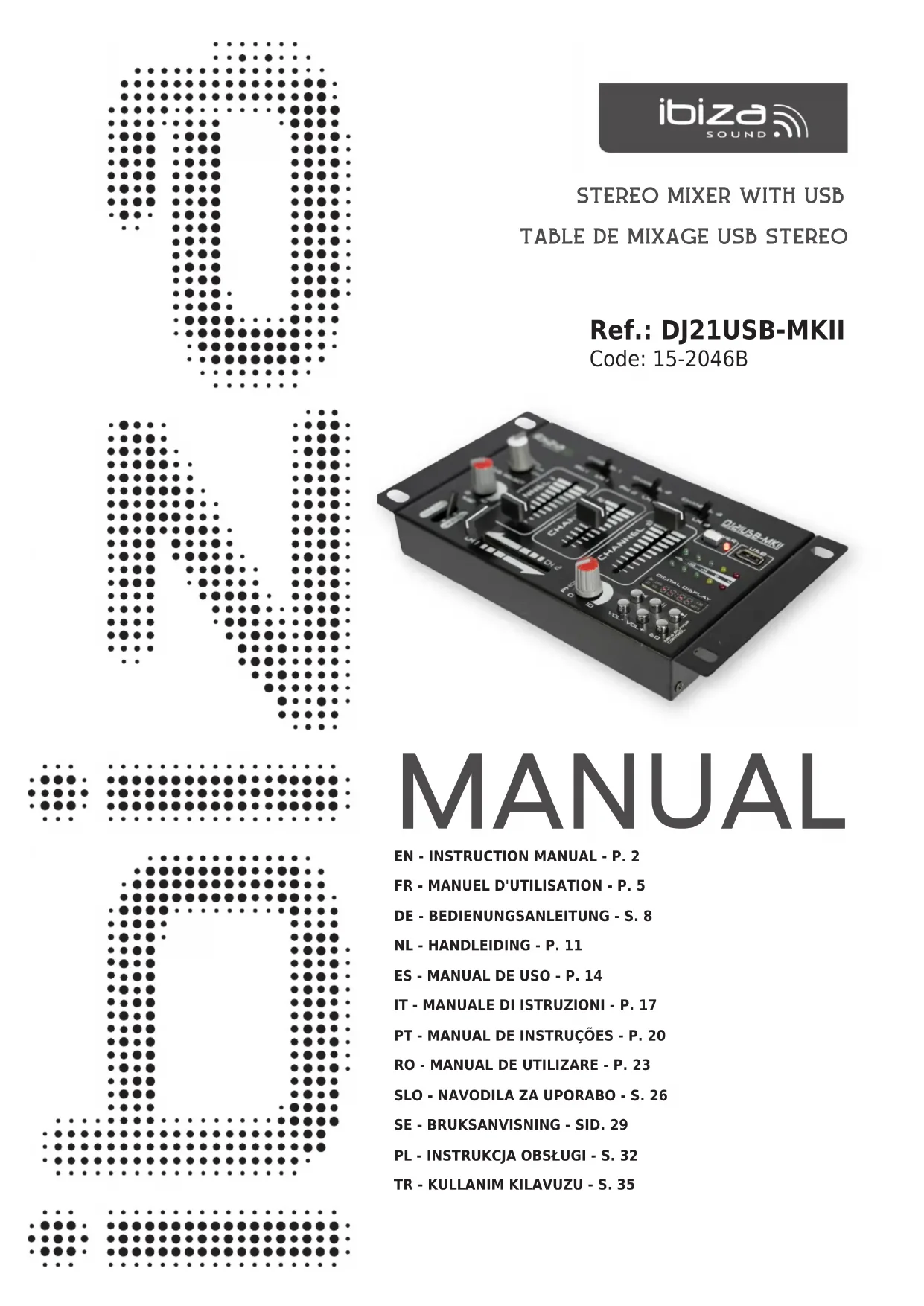

MODE D'EMPLOI DJ21USBMKII IBIZA SOUND

Nous vous remercions pour l'achat de cette table de mixage.

CARACTÉRISTIQUES

• 3 canaux stéréo
- Entrées: 2 Phono, 3 Ligne, 1 USB et 2 Micro
- Talkover
- Pré-écoute dans le casque
• Vu-mètre sur la sortie générale
• Transfère et lit des fichiers MP3 sur une clé USB

EXPLICATION DES SYMBOLES

Ce symbole signifie que cet appareil ne doit être mis aux déchets ménagers dans aucun pays de la Communauté européenne afin d'éviter de nuire à l'environnement et à la santé humaine. Il convient d'en disposer d'une manière responsable afin de promouvoir la réutilisation des matériaux. Pour retourner votre appareil usagé, merci d'utiliser les systèmes de retours et de ramassage mis en place ou de contacter votre revendeur chez qui vous avez acheté l'appareil. Ils peuvent reprendre cet appareil pour un recyclage écologique.

En conformité avec les exigences de la norme CE

Utilisation uniquement à l'intérieur

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Lire attentivement le mode d'emploi et le conserver pour référence ultérieure.
• Tenir à l'abri de la pluie et de l'humidité afin de réduire le risque d'un choc électrique ou d'un incendie.
• Utilisez uniquement l'adaptateur fourni avec l'appareil ! L'utilisation d'un autre adaptateur risque d'endommager l'appareil.
• Débrancher l'appareil du secteur en cas de non-utilisation pour une durée prolongée.
• Prendre toutes les précautions qui s'imposent pour éviter que des corps étrangers ou des liquides pénètrent à l'intérieur du boîtier.
• Ne pas retirer le couvercle ou le panneau arrière. L'appareil ne contient aucune pièce remplaçable par l'utilisateur.
• Tenir à l'abri de flammes ouvertes telles que des bougies.
• Ne pas utiliser dans un climat tropical. Uniquement dans des climats tempérés.
• Garder une distance minimale de 0,5m autour de l'appareil afin d'assurer une ventilation suffisante.
• Respecter toutes les consignes de sécurité et avertissements. Ils font partie du manuel et doivent être conservés avec le manuel.
• Débranchez l'appareil du secteur avant de le nettoyer.
• Utilisez uniquement un chiffon doux et humide. Ne pas laisser de l'eau pénétrer dans l'appareil.
• Nous déclinons toute responsabilité pour des dommages aux biens et aux personnes dus à une mauvaise manipulation ou le non-respect des consignes de sécurité. Le droit de garantie ne s'applique pas.
• Des modifications non-autorisées de l'appareil sont interdites pour des raisons de sécurité et de licence (CE).
• Ne pas exposer l'appareil à des températures extrêmes (<5°C / >35°C°), des vibrations fortes ou de fortes contraintes mécaniques pendant le fonctionnement

Dispositif de coupure du secteur : La prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible

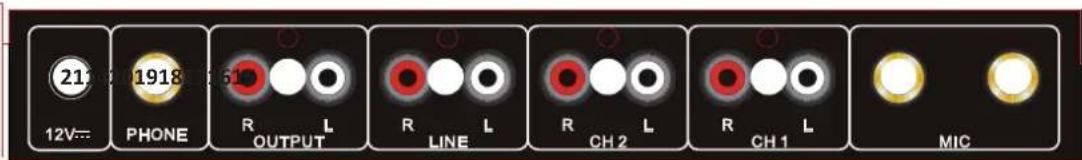

CONNEXIONS

• Avant la première utilisation, vérifiez que l'adaptateur secteur (21) est réglé sur la bonne tension.
• Les fiches de sorties AMP (20) sont asymétriques et destinées au branchement sur un amplificateur.
• Les entrées MIC L (15) et MIC R (16) sont prévues pour des fiches Jack 6,35mm.

- Au dos de l'appareil se trouvent 2 entrées PHONO/LIGNE (17 & 18) et 1 entrée STEREO LIGNE (19). Le commutateur PHONO/LINE (4) en façade vous permet de régler l'entrée (17) sur Phono ou Ligne. Le commutateur PHONO/LINE (6) vous permet de régler l'entrée (18) sur Phono ou Ligne. Le commutateur MP3-LINE (8) vous permet de régler l'entrée (19) sur MP3 ou Ligne. Branchez votre casque sur la fiche HEADPHONE (14) à l'arrière.

1. POWER ON: Lorsque vous avez terminé tous les branchements à votre table de mixage, appuyez sur POWER (12) pour mettre l'appareil sous tension. La LED de tension (22) s'allume en rouge.
2. CANAL 1: Le commutateur (4) vous permet de sélectionner Phono1 ou Ligne1 sur la fiche d'entrée (17) au dos. Le potentiomètre (5) règle le niveau d'entrée de ce canal.
3. CANAL 2: Le commutateur (6) vous permet de sélectionner Phono2 ou Ligne2 sur la fiche d'entrée (18) au dos. Le potentiomètre (7) règle le niveau d'entrée de ce canal.
4. CANAL 3: Le commutateur (8) vous permet de régler la fiche jack (19) au dos sur une source MP3 ou Ligne 2. Le potentiomètre (9) règle le niveau d'entrée de ce canal.
5. CROSSFADER : Le CROSSFADER (10) vous permet de mélanger les canaux 1 & 2.
6. TALKOVER (3): La fonction TALKOVER a pour but de baisser le niveau de la musique afin de pouvoir entendre le microphone. Lorsque vous appuyez sur le bouton, le volume de toutes les sources est baissé de 12dB. Le contrôle Micro (2) permet de régler le niveau du microphone 1 ou 2.
7. Branchez votre casque sur la fiche de casque et sélectionnez le canal désiré (canal 1-3 ou MIC) que vous souhaitez pré-écouter au moyen du commutateur CUE (1). Le bouton PHONE (11) permet de régler le volume du casque.
8. Echelle à LED: L'afficheur (13) indique les niveaux gauche et droit de la sortie générale MASTER.
9. La fiche USB (23) est prévue pour une clé USB contenant de la musique au format MP3 uniquement.
10. |<<(24) : Cette touche permet de revenir au début du titre en cours ou au début du titre précédent.
11. Play/Pause(25): A chaque pression sur cette touche, le fonctionnement bascule entre lecture et pause.

12. |(26): Utilisez cette touche pour sélectionner le titre suivant.

13. VOL- (27) : Baissez le volume du lecteur MP3
14. VOL+ (28) : augmentez le volume du lecteur MP3
15. EQ (29) : Sélectionnez un pré-réglage d'égalisation
16. Afficheur à LED : Affiche les informations MP3

CARACTERISTIQUES TECHNIQUES

Alimentation 12V\~0.5A
Sensibilité Micro G & Micro D 1.5 mV (10 K ohms)
Sensibilité PHONO....3mV (47 K ohms)
Sensibilité LINE/CD....150 mV (22 K ohms)
Sortie générale ...... nominale 775 mV MAX 1.5 V
Bande passante 20Hz-20KHz ±2dB
Attenuation Talkover -12dB

ADAPTATEUR SECTEUR

Importateur.....Lotronic SA - Rue F. Englert 17 - Bt 2 - 1480 Tubize - Belgique
Siret 75110090000016
Marque....IBIZA
Modèle DK15-120-0500-EU
Tension d'entrée 100-240\~
Fréquence CA d'entrée 50/60 Hz
Tension de sortie 12.0 V
Courant de sortie 0.5 A
Puissance de sortie 6.0 W
Efficacité active moyenne....80.50%
Rendement à faible charge : 71.07%
Consommation électrique à vide 0.052 W

Les caractéristiques techniques sont uniquement à titre indicatif.

Sous réserve de modification pour amélioration sans préavis.
