DJM150USB-BT - Table de mixage IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage DJ avec lecteur USB et Bluetooth
Marque	Ibiza Sound
Modèle	DJM150USB-BT
Alimentation	Adaptateur secteur 12 V AC (inclus)
Entrées audio	2 entrées Phono/Line (RCA), 1 entrée microphone (Jack 6,35 mm), Bluetooth, USB
Sorties audio	Sortie générale (RCA), sortie MON (RCA), sortie casque (Jack 6,35 mm)
Contrôles de tonalité	Aigus, médiums, graves pour chaque canal (+/-12 dB) ; microphone : aigus et graves
Crossfader	Oui, pour mélanger les signaux des canaux 1 et 2
Fonction Talkover	Atténue les autres sources de 14 dB lorsque le microphone est activé
Lecteur USB	Lecture MP3 avec commandes : retour, lecture/pause, suivant, volume, égaliseur
Bluetooth	Intégré, appairage avec un téléphone ou autre source Bluetooth (canal 1)
Bande passante	20 Hz - 20 kHz ±2 dB
Rapport signal/bruit	Meilleur que 70 dB
Sécurité	Ne pas exposer à l'humidité ; débrancher avant ouverture ; ventilation minimale 0,5 m autour
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Poids et dimensions	Non spécifiés dans la notice
Accessoires inclus	Adaptateur secteur, notice d'utilisation
Garantie	Conforme à la législation en vigueur

FOIRE AUX QUESTIONS - DJM150USB-BT IBIZA SOUND

Comment connecter un microphone à la table de mixage ?

Branchez un microphone muni d'une fiche Jack 6,35 mm sur la prise MIC 1 (repère 1). Utilisez les contrôles de niveau, d'aigus et de graves pour régler le son.

Comment appairer un téléphone via Bluetooth ?

Mettez le sélecteur d'entrée du canal 1 sur la position BT (centrale). Activez le Bluetooth sur votre téléphone et recherchez les périphériques. Sélectionnez 'BLUETOOTH' dans la liste. La LED Bluetooth clignote puis s'éteint une fois connecté.

Que fait le bouton Talkover ?

Le bouton Talkover (repère 5) atténue toutes les autres sources de 14 dB lorsque le microphone est activé, permettant ainsi d'entendre distinctement la voix du DJ. En position OFF, les sources reviennent à leur niveau normal.

Comment utiliser le crossfader ?

Le crossfader (repère 12) mélange les signaux des canaux 1 et 2. En position centrale, les deux canaux sont audibles. Déplacez-le vers la gauche ou la droite pour favoriser un canal.

Comment brancher une platine vinyle ?

Utilisez les entrées Phono/Line (repère 24) en position PHONO. Branchez les câbles RCA de la platine et reliez le fil de masse à la borne GND (repère 26) pour réduire les parasites.

Comment pré-écouter un canal dans le casque ?

Appuyez sur le bouton Cue (repère 14) correspondant au canal que vous souhaitez pré-écouter. Réglez le volume du casque avec le bouton PHONE/MON OUT (repère 15).

Quels réglages sont disponibles pour chaque canal ?

Chaque canal dispose d'un contrôle de gain (repère 7), de réglages d'aigus (8), de médiums (9) et de graves (10), ainsi que d'un fader de volume (11).

Comment utiliser le lecteur USB ?

Insérez une clé USB dans la fiche USB (repère 18). Les commandes (repère 19) permettent de passer au titre suivant/précédent (>>| / |<<), lecture/pause, volume (VOL+/-) et sélection d'effet (EQ).

Quelle est la puissance de sortie casque ?

La sortie casque délivre 300 mW sur une impédance de 16 à 32 ohms. Utilisez un casque avec impédance comprise entre 8 et 600 ohms.

Comment nettoyer et entretenir la table de mixage ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de solvants ni de produits abrasifs. Évitez l'humidité et la poussière.

MODE D'EMPLOI DJM150USB-BT IBIZA SOUND

ATTENTION! Ne pas placer des appareils sensibles tels que des préamplificateurs ou lecteurs de cassettes directement au-dessus ou en dessous de l'appareil. L'amplificateur possède un champ magnétique puissant qui peut provoquer des interférences dans des appareils non blindés qui se trouvent à proximité. Les points les plus forts se trouvent en-dessous et au-dessus de l'appareil. Placez l'amplificateur en bas du rack et le préamplificateur et autres appareils sensibles au-dessus.

ATTENTION

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

Afin d'éviter un choc électrique, ne pas retirer le couvercle supérieur ou inférieur. Le boîtier ne contient pas de pièces remplaçables par l'utilisateur. Toutes les réparations doivent être effectuées par du personnel qualifié. Débranchez le cordon d'alimentation avant d'ouvrir le panneau arrière pour accéder au contrôle de gain.

Il convient de conserver une distance minimale de 0.5m autour de l'appareil pour une ventilation suffisante Ne pas poser de récipients remplis de liquide tel qu'un vase sur l'appareil

Aucune source de chaleur ou de flamme nue, telle que des bougies allumées, ne doit être placé sur l'appareil. L'appareil est conçu pour une utilisation dans des climats modérés.

AVERTISSEMENT! Afin de réduire le risque de choc électrique, ne pas exposer cet appareil à l'humidité ou à la pluie !

Le triangle avec le point d'exclamation attire l'attention de l'utilisateur sur des instructions d'utilisation ou de maintenance importantes.

L'éclair dans le triangle attire l'attention de l'utilisateur sur un risque de choc électrique

Réglages

1. Fiche Mic 1

Branchez un microphone muni d'une fiche Jack 6.35mm.

2. Contrôle de niveau micro

Réglage du volume micro

3. MIC Treble

Augmentez ou diminuez les hautes fréquences du microphone.

4. MIC Bass

Augmentez ou diminuez les basses fréquences du microphone.

5. Bouton Talkover

Appuyez sur ce bouton lorsque vous voulez utiliser le microphone. Lorsque cette touche est enfoncée, toutes les autres sources seront atténuées de 14dB de façon à bien entendre le microphone. En position OFF, toutes les sources reviennent à leur niveau d'origine.

6. Commutateur Phono/Line

Sélectionnez la source d'entrée que vous voulez envoyer dans le canal.

7. Contrôle de gain

Règle le niveau du canal d'entrée

8. Contrôle des aigus

Augmente ou diminue les hautes fréquences du canal d'entrée.

9. Contrôle des médiums

Augmente ou diminue les moyennes fréquences du canal d'entrée.

10. Contrôle des graves

Augmente ou diminue les basses fréquences du canal d'entrée.

11. Fader canal

Règle le niveau de chaque canal

12. Crossfader

Mélange les signaux de deux canaux. En position centrale, les deux canaux sont audibles.

13. Fiche pour casque

Branchez un microphone d'une impédance comprise entre 8 et 600 Ohms.

14. Bouton Cue

Sélectionnez le ou les canaux à pré-écouter dans le casque

15. Bouton PHONE/MON OUT

Appuyer pour sélectionner la sortie casque ou monitor.

16. Contrôle général

Règle le niveau de la sortie générale.

17. Affichage du niveau général

L'afficheur à LED indique le niveau de la sortie générale gauche et droite

18. FICHE USB

Entrée pour la clé USB.

19. Contrôles USB

Commandes du lecteur USB

a: |<< : Retour au début du titre en cours ou sélection du titre précédent.

b: Play/Pause: Bascule entre lecture et pause

c: >>| : Sélection du titre suivant.

d: VOL-: Baisse le volume

e: VOL+(28): Augmente le volume

f: EQ(29): Sélection d'un effet

g: AFFICHEUR A LED(30): Affiche les informations MP3

1. LED BLUETOOTH: Lorsque vous mettez la table de mixage sous tension, le LED clignote lentement pour indiquer qu'elle est prête à la connexion. En l'absence d'une connexion Bluetooth, elle s'éteint. Si la table de mixage est connectée à un lecteur, la LED clignote lentement et s'éteint ensuite. Vous pouvez maintenant écouter de la musique sur le canal 1.

PROCEDURE D'APPAIRAGE

Mettez le sélecteur d'entrée du canal 1 sur BT (position centrale). Réglez votre source Bluetooth (p. ex. votre téléphone) sur la recherche d'appareils Bluetooth. Mettez la table de mixage sous tension. La LED BLUETOOTH clignote lentement. Sélectionnez « BLUETOOTH » parmi les appareils trouvés. Maintenant vous pouvez mixer votre source Bluetooth sur le canal 1.

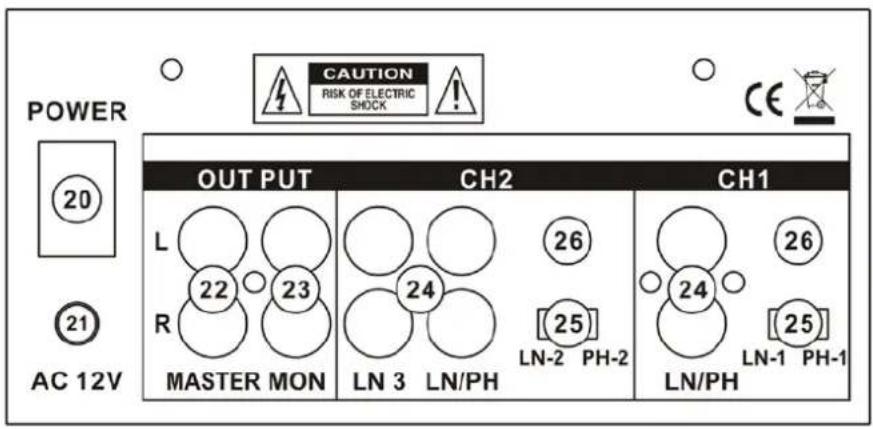

DESCRIPTION DE L'ARRIERE

20. Interrupteur M/A

Enfoncez le bouton pour mettre l'appareil sous tension. La LED s'allume lorsque la table de mixage est sous tension.

21. Branchement sur le secteur

Cet appareil est livré avec un adaptateur 12Vac. Branchez l'adaptateur sur la fiche 12Vac avant de le connecter sur une prise secteur.

22. Sortie générale

Branchez la sortie générale sur l'amplificateur principal (mix final du DJ post-crossfader) au moyen de fiches RCA.

23. Sortie MON

Branchement de votre appareil AUX par fiches RCA. Convient au branchement d'un appareil enregistreur. Son niveau n'est pas influencé par le contrôle général/canal.

24. Fiches d'entrée Phono/Line

Ces entrées RCA desservent les canaux 1 & 2. Utilisez l'entrée phono pour des platines-disques et l'entrée LINE pour les lecteurs CD/MP3. Branchez les instruments de musique de niveau ligne équipés de sorties stéréo telles que des machines à rythme ou des échantillonneurs sur l'entrée LINE.

25. Commutateurs d'entrée

Réglez les commutateurs sur la position adaptée à l'équipement que vous avez branché sur les entrées Phono/Line.

26. GND

Branchez les fils de masse des platines afin de réduire les bruits parasites.

CARACTERISTIQUES TECHNIQUES

ENTREES:

Générale.... 0 dB / 1V 600Ω

MON 0 dB / 1V 600Ω

PHONE 300mW/16-32Ω

Contrôles de tonalité

Aigus....+12dB/-12dB

Médiums ....+12dB/-12dB

Graves....+12dB/-12dB

GENERAL:

Bande passante....20Hz\~20 kHz ±2dB

Rapport S/B ...... meilleur que 70 dB

NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler à un point de collecte spécialisé. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

D

Avenue Zénobe Gramme,9

1480 SAINTES

Belgique

+32.2.390.91.91

Déclaration CE de Conformité

Nous, LOTRONIC SA

Avenue Zénobe Gramme, 9

1480 SAINTES

Belgique

+32.2.390.91.91

Certifions et déclarons sous notre seule responsabilité que les produits suivants:

Marque: IBIZA SOUND

Désignation commerciale: TABLE DE MIXAGE AVEC USB ET BLUETOOTH

Type ou modèle: DJM150USB-BT

Auxquels se réfère cette déclaration sont conformes aux exigences essentielles et aux autres dispositions pertinentes de :

Les produits sont en conformité avec les normes et/ou autres documents normatifs suivants :

EN60065: 2002 + A1: 2006 + A11: 2008 + A2: 2010 + A12: 2011

EN55013: 2013

Fait à Saintes (Belgique), le 21/11/2016

Guive Akbar
