MANUAL DE UTILIZADOR XTC24BK BLACK & DECKER

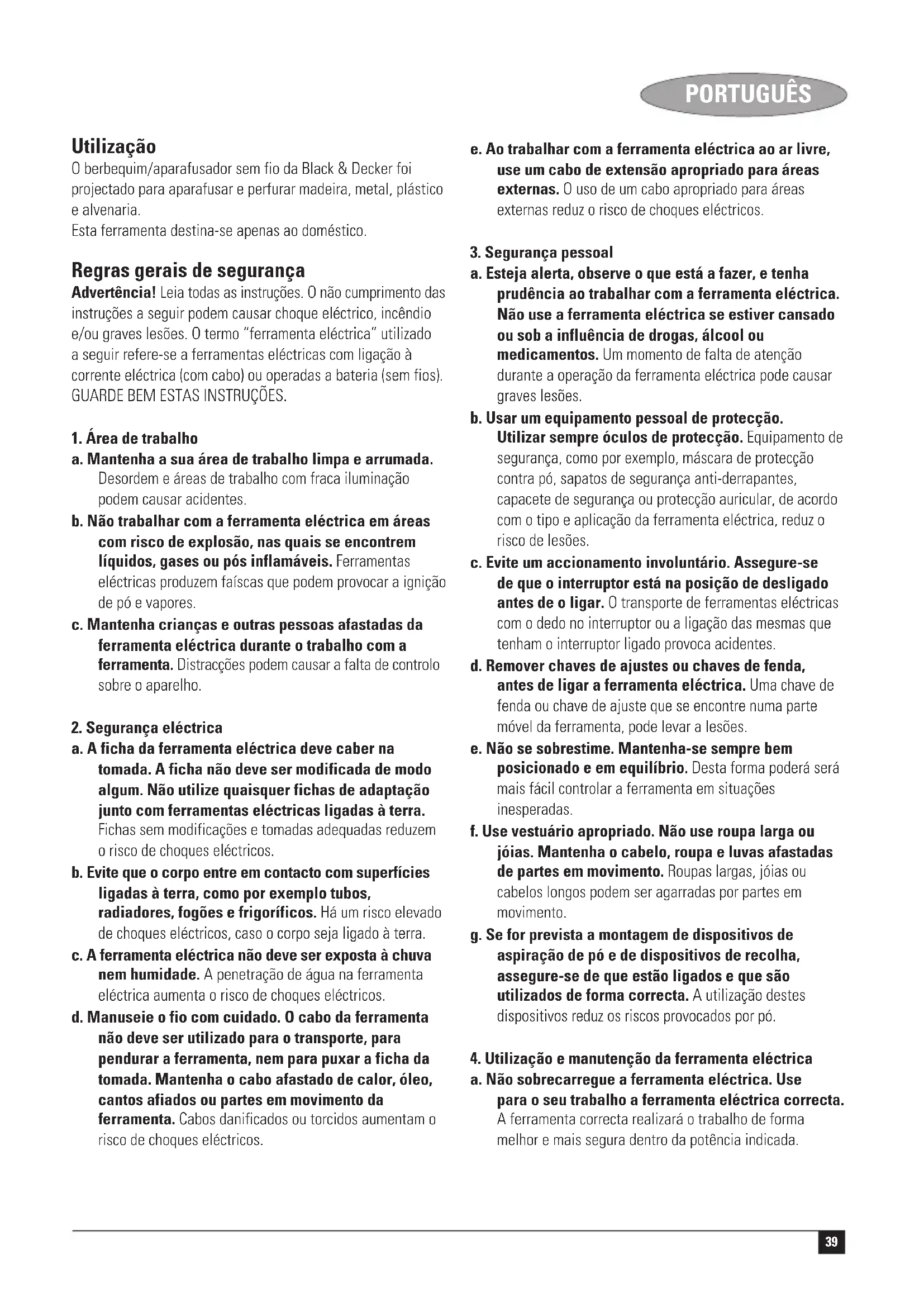

a. Mantenha a sua área de trabalho limpa e arrumada. Desordem e áreas de trabalho com fraca iluminação podem causar acidentes. b. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c. Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distracções podem causar a falta de controlo sobre o aparelho.

2. Segurança eléctrica

a. A ficha da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e frigoríficos. Há um risco elevado de choques eléctricos, caso o corpo seja ligado à terra. c. A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o fio com cuidado. O cabo da ferramenta não deve ser utilizado para o transporte, para pendurar a ferramenta, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento da ferramenta. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e. Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos.

3. Segurança pessoal

a. Esteja alerta, observe o que está a fazer, e tenha prudência ao trabalhar com a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b. Usar um equipamento pessoal de protecção. Utilizar sempre óculos de protecção. Equipamento de segurança, como por exemplo, máscara de protecção contra pó, sapatos de segurança anti-derrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c. Evite um accionamento involuntário. Assegure-se de que o interruptor está na posição de desligado antes de o ligar. O transporte de ferramentas eléctricas com o dedo no interruptor ou a ligação das mesmas que tenham o interruptor ligado provoca acidentes. d. Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel da ferramenta, pode levar a lesões. e. Não se sobrestime. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma poderá será mais fácil controlar a ferramenta em situações inesperadas. f. Use vestuário apropriado. Não use roupa larga ou jóias. Mantenha o cabelo, roupa e luvas afastadas de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g. Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização destes dispositivos reduz os riscos provocados por pó.

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da potência indicada.40 PORTUGUÊS b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar é perigosa e deve ser reparada. c. Desligue a ficha da tomada antes de efectuar ajustes na ferramenta, substituir acessórios ou armazenar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se utilizadas por pessoas não qualificadas. e. Trate a sua ferramenta eléctrica com cuidado. Verifique se as partes móveis da ferramenta funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento da ferramenta. As peças danificadas devem ser reparadas antes da utilização da ferramenta. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos afiados travam com menos frequência e podem ser controladas com maior facilidade. g. Use a ferramenta eléctrica, os acessórios e as brocas da ferramenta etc., de acordo com estas instruções e da maneira determinada para este tipo especial de ferramenta eléctrica. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros fins que os previstos pode resultar em situações perigosas.

5. Utilização e manutenção da bateria

a. Assegure-se de que o interruptor está na posição de desligado antes de introduzir a ficha na tomada. A colocação da bateria nas ferramentas eléctricas com o interruptor ligado pode causar acidentes. b. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador que seja adequado a um tipo de bateria pode causar o risco de incêndio quando utilizado noutro tipo de bateria. c. Utilize as ferramentas eléctricas apenas com as baterias especificamente designadas. A utilização de outro tipo de bateria pode causar o risco de lesões ou incêndio. d. Quando a bateria não está a ser utilizada, mantenha-a afastada de quaisquer outros objectos metálicos, como clips de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam efectuar a ligação de um terminal para outro. O contacto de ambos os terminais da bateria pode causar queimaduras ou incêndio. e. Em condições abusivas, o líquido pode ser ejectado da bateria; evite o contacto. Caso isso aconteça, passe por água. Caso o líquido entre em contacto com os olhos, procure ajuda médica. O líquido ejectado da bateria pode causar irritação ou queimaduras.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. Instruções adicionais de segurança para baterias e carregadores Baterias ◆ Nunca tente abrir a bateria seja qual for a razão. ◆ Não deixe que a bateria entre em contacto com a água. ◆ Não armazene em locais onde a temperatura possa exceder 40 °C. ◆ Carregue somente à temperatura ambiente entre 4 °C e 40 °C. ◆ Carregue somente utilizando o carregador fornecido com a ferramenta. ◆ Quando se desfizer das baterias, siga as instruções fornecidas na secção “Protecção do meio ambiente”. ◆ Sob condições extremas, é possível que a bateria apresente corrusão. Quando notar que há líquido na bateria, proceda da seguinte maneira: - Limpe o líquido cuidadosamente utilizando um pano. Evite o contacto com a pele. - Em caso de contacto com a pele ou com os olhos, siga as instruções abaixo. Advertência! O líquido da bateria, uma solução de hidróxido de potássio de 25-30%, pode ser nocivo. Em caso de contacto com a pele, lave imediatamente com água. Neutralize com um ácido suave, como sumo de limão ou vinagre. Em caso de contacto com os olhos, enxagúe abundantemente com água limpa durante 10 minutos. Consulte um médico. ◆ Não exponha a bateria ao fogo. ◆ Não tente carregar baterias danificadas.41 PORTUGUÊS Carregadores ◆ Utilize seu carregador Black & Decker somente para carregar as baterias do tipo fornecido com sua ferramenta. Outras baterias poderiam explodir causando danos pessoais e estragos. ◆ Nunca tente carregar baterias não recarregáveis. ◆ Substitua os cabos defeituosos imediatamente. ◆ Não deixe que o carregador entre em contacto com a água. ◆ Não abra o carregador. ◆ Não submeta o carregador a testes. O carregador destina-se apenas ao uso doméstico. Segurança eléctrica O seu carregador está duplamente isolado, pelo que não é necessário fio de terra. Verifique sempre se a tensão eléctrica corresponde à indicada na placa de especificação eléctrica. Nunca tente substituir o carregador por uma tomada normal. Instruções adicionais de segurança para berbequins/ aparafusadoras ◆ Antes de perfurar paredes, pisos ou tectos, verifique a localização de fios e canos. ◆ Evite tocar na ponta da broca imediatamente após perfurar, pois esta pode estar quente. Características Esta ferramenta inclui algumas ou todas as seguintes funções.

1. Interruptor de velocidade variável

10. Botão de libertação da bateria

Montagem Advertência! Antes da montagem, retire a bateria. Colocação e remoção da bateria (fig. B) ◆ Para colocar a bateria (9), alinhe-a com o receptáculo na ferramenta. Faça deslizar a bateria no receptáculo e empurre-a até que encaixe no lugar. ◆ Para removê-la, prima os dois botões de libertação (10) e puxe a bateria para fora do receptáculo. Encaixe do punho lateral ◆ Solte o punho lateral (8) girando-o em sentido anti-horário. ◆ Deslize-o por cima da bucha e em direcção à carcaça. ◆ Aperte o punho lateral girando-o em sentido horário. Colocar e remover uma broca ou ponta de aparafusar (fig. C) A ferramenta está equipada com uma bucha sem chave para permitir a troca fácil das brocas. ◆ Trave a ferramenta colocando o selector de reversibilidade (2) na posição central. ◆ Abra a bucha girando a parte frontal (15) com uma mão enquanto segura a parte traseira (16) com a outra. ◆ Introduza a broca (17) na bucha. ◆ Aperte firmemente a bucha girando a parte frontal (15) com uma mão enquanto segura a parte traseira (16) com a outra. Esta ferramenta é fornecida com uma ponta de aparafusar no compartimento de broca (7). ◆ Para remover a ponta de aparafusar do compartimento de broca, puxe-a. ◆ Para guardar a ponta de aparafusar, empurre-a firmemente no compartimento. Utilização Advertência! Deixe que a ferramenta funcione à vontade. Não o sobrecarregue. Carregar a bateria (fig. A) A bateria precisa ser carregada antes da primeira utilização e sempre que falhe em produzir potência suficiente para realizar trabalhos que antes eram facilmente realizados. Quando estiver a carregar a bateria pela primeira vez, ou após armazenamento prolongado, ela aceitará somente 80% da carga. Após vários ciclos de carga e descarga, a bateria atingirá sua capacidade total. A bateria pode ficar quente enquanto estiver a carregar; isto é normal e não indica um problema. Advertência! Não carregue a bateria a temperaturas ambientes inferiores a 4 °C ou superiores a 40 °C. A temperatura recomendada para carregar é de aproximadamente 24 °C.42 PORTUGUÊS XTC24BK – Utilizando o carregador de 3 h ◆ Para carregar a bateria (9), remova-a da ferramenta e coloque o receptáculo do carregador (12) na bateria. ◆ Ligue o carregador (11). A bateria se aquece durante o processo de carga. Após 3 horas de carregamento, a baetria deverá estar recarregada e pronta a utilizar nas suas aplicações regulares. Após aproximadamente 6 horas de carga, a bateria estará completa. ◆ Retire a bateria do receptáculo do carregador da bateria. XTC18BK – Utilizando o carregador de 30 min ◆ Para carregar a bateria (9), remova-a da ferramenta e insira-a no carregador (11). A bateria só encaixará no carregador de um modo. Não force. Esteja seguro de que a bateria está completamente encaixada no carregador. ◆ Ligue o carregador à corrente eléctrica. ◆ Verifique se o indicador vermelho de carregamento (13) se acende. Se, em vez disso, o indicador verde de fim de carregamento (14) se acender, a bateria está muito quente e não pode ser carregada. Se isso acontecer, remova a bateria do carregador, deixe-a esfriar, durante aproximadamente 1 hora, e insira-a de novo. Depois de aproximadamente 30 minutos de carregamento, o indicador vermelho de carregamento (13) apagar-se-á e o indicador verde de fim de carregamento (14) acender-se-á. A bateria estará então completamente carregada. ◆ Remova a bateria do carregador. XTC18BK – Verificação do estado da bateria (fig. D) Esta ferramenta está equipada com um indicador de carga da bateria, que permite que se verifique o estado da mesma. ◆ Prima e segure o botão (18). ◆ Verifique quantas luzes se acendem (19): Carga da bateria 1 luz baixa 2 luzes média 3 luzes alta Selecção da direcção de rotação (fig. E) Para perfurar e apertar parafusos, utilize a rotação “avançar” (sentido dos ponteiros do relógio). Para soltar parafusos ou remover uma broca presa, utilize a rotação “inverter” (sentido anti-horário). ◆ Para seleccionar a rotação de avanço, empurre o selector de reversibilidade (2) para a esquerda. ◆ Para seleccionar a rotação inversa, empurre o selector para a direita. ◆ Para travar a ferramenta, coloque o selector na posição central. Selecção do modo de operação ou par de aperto (fig. F) Esta ferramenta está equipada com um anel de ajuste do par de aperto para apertar parafusos. Parafusos grandes e materiais duros requerem um par maior que parafusos pequenos e materiais mais moles. O anel dispõe de uma ampla variedade de ajustes com o fim de que a ferramenta se adapte a cada aplicação. ◆ Para perfurar madeira, metal e plástico, ajuste o anel (3) à posição de perfuração alinhando o símbolo com a marca (20). ◆ Para perfurar em alvenaria, ajuste o anel (3) à posição de perfuração de impacto alinhando o símbolo com a marca (20). ◆ Para aparafusar, ajuste o anel à posição desejada. Se não souber qual é a posição apropriada, proceda da seguinte maneira: ◆ Ajuste o anel (3) ao menor par de aperto. ◆ Aperte o primeiro parafuso. ◆ Se a bucha breca antes que o resultado seja conseguido, aumente o ajuste e continue a apertar o parafuso. Repita esta operação até atingir o ajuste correcto. Utilize este ajuste para o resto dos parafusos. Selector de motor duplo (fig. G) ◆ Para perfurar em aço e aparafusar, empurre o selector de motor duplo (5) em direcção à parte traseira da ferramenta (primeiro motor). ◆ Para perfurar em aço e aparafusar, empurre o selector de motor duplo (5) em direcção à parte frontal da ferramenta (segundo motor). Perfurar/aparafusar ◆ Seleccione rotação de avanço ou recuo utilizando o selector de reversibilidade (2). ◆ Para ligar a ferramenta, prima o interruptor (1). A velocidade da ferramenta depende de quanto se pressiona o interruptor. ◆ Para desligar a ferramenta, solte o interruptor. Sugestões para uma melhor utilização Perfurar ◆ Aplique sempre uma leve pressão em linha recta com a broca. ◆ Um pouco antes de a broca atravessar a peça de trabalho, diminua a pressão sobre a ferramenta. ◆ Utilize uma peça de madeira como suporte para peças de trabalho que possam lascar. ◆ Utilize brocas puas quando perfurar orifícios de grande diâmetro em madeira. ◆ Utilize brocas de alta dureza quando perfurar em metal. ◆ Utilize brocas de pedra quando perfurar em alvenaria.43 PORTUGUÊS ◆ Utilize um lubrificante quando perfurar em metais que não sejam ferro fundido e latão. ◆ Para um furo mais preciso, marque o centro do furo a executar utlizando um furador. Aparafusar ◆ Utilize sempre o tipo e tamanho correcto de ponta de aparafusar. ◆ Se os parafusos forem difíceis de apertar, tente aplicar uma pequena quantidade de detergente ou sabão como lubrificante. ◆ Segure sempre a ferramenta e a ponta de aparafusar em linha recta com o parafuso. Manutenção Esta ferramenta Black & Decker foi desenvolvida para funcionar por um longo período, com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da limpeza regular e cuidado adequado da ferramenta. O seu carregador não requer qualquer manutenção além de sua limpeza regular. Advertência! Antes de executar qualquer manutenção na ferramenta, remova a bateria da ferramenta. Desligue o carregador de bateria antes de limpar o aparelho. ◆ Limpe regularmente as fendas de ventilação na ferramenta e no carregador utilizando uma escova macia ou pano seco. ◆ Limpe regularmente o compartimento do motor utilizando um pano húmido. Não utilize nenhum limpador abrasivo ou de base solvente. Protecção do meio ambiente Recolha em separado. Não deve deitar este produto fora juntamente com o lixo doméstico normal. Caso chegue o momento em que um dos seus produtos Black & Decker precise de ser substituído ou decida desfazer-se do mesmo, não o deite fora juntamente com o lixo doméstico. Torne este produto disponível para uma recolha em separado. A recolha em separado de produtos e embalagens utilizados permite que os materiais sejam reciclados e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e a reduzir a procura de matérias-primas. Os regulamentos locais poderão providenciar a recolha em separado de produtos eléctricos junto das casas, em lixeiras municipais ou junto dos fornecedores ao adquirir um novo produto. A Black & Decker oferece um serviço de recolha e reciclagem de produtos Black & Decker que tenha atingido o fim das suas vidas úteis. Para tirar proveito deste serviço, devolva seu produto a qualquer agente de reparação autorizado, que se encarregará de recolher o equipamento em nosso nome. Para verificar a localização do agente de reparação mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de agentes autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Baterias As baterias Black & Decker podem ser recarregadas inúmeras vezes. Quando atingirem o fim das suas vidas úteis, deite-as fora com o devido cuidado com o nosso meio ambiente. ◆ Descarregue completamente a bateria e remova-a do aparelho. ◆ As baterias NiCd e NiMH são recicláveis. Entregue-as em qualquer agente de reparação autorizado ou numa estação de reciclagem local. Dados técnicos

Velocidade sem carga min

(pressão acústica) dB(A) 91 88

(potência acústica) dB(A) 102 102

(imprecisão da pressão acústica) dB(A) 3 3

(imprecisão da potência acústica) dB(A) 3 3 Valor de peso da vibração da mão/braço m/s

4,2 9,0 Peso (com a bateria) kg 2,4 2,5 Carregador 30 min 3 h Voltagem V

Tempo aproximado de carregamento min 30 18044 PORTUGUÊS Declaração de conformidade CE

A Black & Decker declara que estes produtos estão em conformidade com a: EN 50260, EN 55014, EN 60335, EN 61000 Kevin Hewitt Director de Engenharia do Consumo Spennymoor, County Durham DL16 6JG, Reino Unido 1-12-2004 Garantia A Black & Decker confia na qualidade dos seus produtos e oferece um programa de garantia excelente. Esta declaração de garantia soma-se aos seus direitos legais e não os prejudica em nenhum aspecto. A garantia será válida nos territórios dos Estados-Membros da União Europeia e na Zona Europeia de Comércio Livre. Caso algum produto XT Black & Decker (excluindo acessórios, baterias, carregadores e buchas) apresente avarias devido a defeitos de material, mão-de-obra ou ausência de conformidade no prazo de 3 anos a partir da data de compra, a Black & Decker garante a substituição de todas as peças defeituosas, a reparação dos produtos que foram submetidos a uso adequado ou substituição dos mesmos, desde que o produto seja registado no website de garantia da Black & Decker no prazo de 90 dias a partir da data de compra. Caso o produto não esteja registado, apenas se aplica a garantia normal (2 anos). A garantia não se aplica se: ◆ o produto tenha sido utilizado para fins comerciais, profissionais ou aluguer; ◆ o produto tenha sido submetido a uso incorrecto ou descuido; ◆ o produto tenha sofrido danos causados por objectos estranhos, substâncias ou acidentes; ◆ eventuais reparações tenham sido efectuadas por pessoas não autorizadas; ◆ as especificações originais do produto tenham sido alteradas; ◆ tenham sido utilizados acessórios não adequados. A garantia alargada não se aplica se: ◆ não for apresentada a prova de compra e o certificado de garantia alargada. Registe o seu produto on-line através de www.blackanddecker.pt/xt para obter a garantia alargada (3 anos) e para se manter actualizado sobre novos produtos e ofertas especiais. Para validar a garantia, será necessário enviar a prova de compra ao revendedor ou técnico autorizado. Para verificar a localização do técnico autorizado mais próximo de si, contacte o escritório local da Black & Decker no endereço indicado neste manual. Se preferir, consulte a lista de técnicos autorizados da Black & Decker e os dados completos dos nossos serviços de atendimento pós-venda na Internet no endereço: www.2helpU.com Estão disponíveis mais informações sobre a Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.com45 SVENSKA Användningsområde Din borrskruvdragare från Black & Decker har tagits fram för skruvdragningstillämpningar och för borrning i trä, metall, plast och mjukare byggnadssten. Verktyget är endast avsett som konsumentverktyg. Allmänna säkerhetsregler Varning! Samtliga anvisningar ska läsas. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). TA VÄL VARA PÅ SÄKERHETSANVISNINGARNA.
