MANUAL DE USUARIO XTC24BK BLACK & DECKER

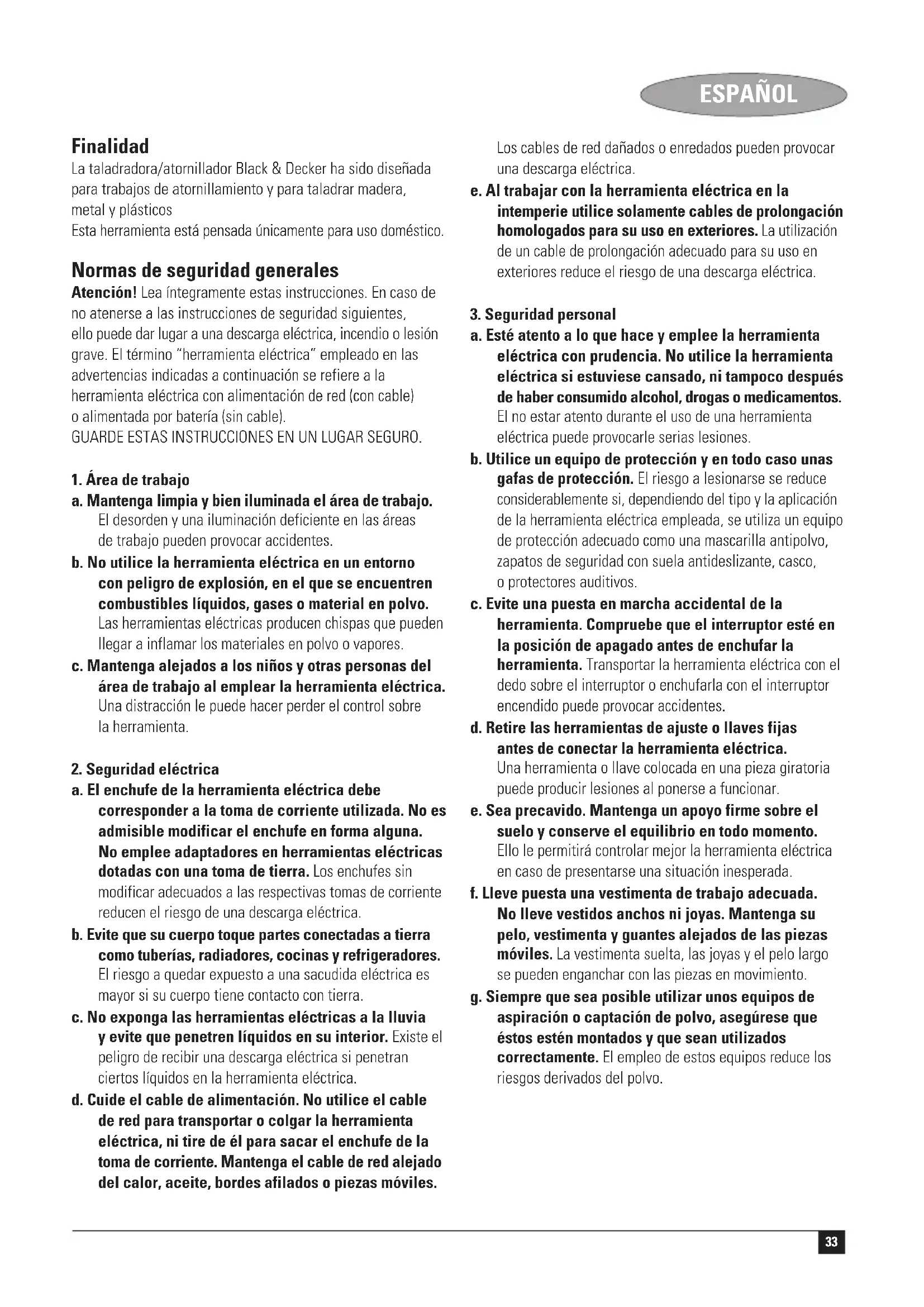

a. Mantenga limpia y bien iluminada el área de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c. Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c. No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d. Cuide el cable de alimentación. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, bordes afilados o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

3. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b. Utilice un equipo de protección y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c. Evite una puesta en marcha accidental de la herramienta. Compruebe que el interruptor esté en la posición de apagado antes de enchufar la herramienta. Transportar la herramienta eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes. d. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse a funcionar. e. Sea precavido. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f. Lleve puesta una vestimenta de trabajo adecuada. No lleve vestidos anchos ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.34 ESPAÑOL

4. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c. Saque el enchufe de la red antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas e. Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f. Mantenga las herramientas de corte limpias y afiladas. Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor. g. Utilice herramientas eléctricas, accesorios, útiles de herramienta, etc. de acuerdo con estas instrucciones y en la manera indicada específicamente para esta herramienta eléctrica. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5. Uso y cuidado de herramientas con batería

a. Cerciórese de que el aparato esté desconectado antes introducir la batería. No introduzca la batería en la herramienta con el interruptor encendido ya que puede provocar accidentes. b. Recargue la batería únicamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería puede provocar un incendio si se utiliza con otra batería. c. Use las herramientas únicamente con las baterías específicamente designadas. El uso de cualquier otra batería puede provocar lesiones o un incendio. d. Cuando no utilice la batería, manténgala alejada de objetos metálicos como clips, monedas, llaves, clavos, tornillos, o cualquier otro objeto metálico pequeño que pueda dar lugar a una conexión entre los bornes. El cortocircuito entre los bornes de la batería puede ocasionar quemaduras o un incendio. e. Un mal uso puede dar lugar a que la batería pierda líquido; evite cualquier contacto con el líquido. Si accidentalmente entra en contacto con el líquido, enjuáguese con agua. Si le entra líquido en los ojos, busque rápidamente asistencia médica. El líquido que pierde la batería puede ocasionar irritación o quemaduras.

a. Haga reparar su herramienta eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica. Instrucciones de seguridad adicionales para baterías y cargadores Baterías ◆ Nunca, por ningún motivo, trate de abrirla. ◆ No exponga la batería al agua. ◆ No las almacene en lugares donde la temperatura pueda superar los 40 °C. ◆ Cargue las baterías únicamente a temperaturas entre 4 °C y 40 °C. ◆ Recargue utilizando únicamente el cargador suministrado con la herramienta. ◆ Cuando deseche las baterías, siga las instrucciones indicadas en la sección “Protección del medio ambiente”. ◆ Bajo condiciones extremas, la batería podría perder líquido. Si observa que la batería ha perdido líquido, proceda del modo siguiente: - Limpie cuidadosamente el líquido con un paño. Evite el contacto con la piel. - En caso de producirse contacto con la piel o los ojos, siga estas instrucciones. ¡Atención! El líquido de la batería es una solución con un 25-30% de hidróxido de potasio, y puede resultar nocivo. En caso de que entre en contacto con la piel, lávese inmediatamente con agua. Neutralícelo con un ácido suave como zumo de limón o vinagre. En caso de contacto con los ojos, láveselos con abundante agua limpia durante, al menos, 10 minutos. Consulte a un médico.35 ESPAÑOL ◆ No arroje la batería al fuego. ◆ No intente cargar baterías en mal estado. Cargadores ◆ Use el cargador Black & Decker únicamente para cargar baterías del tipo suministrado. Otras baterías podrían estallar, causando daños y lesiones personales. ◆ No intente nunca cargar baterías no recargables. ◆ Sustituya inmediatamente los cables defectuosos. ◆ No exponga el cargador al agua. ◆ No abra el cargador. ◆ No manipule el cargador. El cargador está pensado únicamente para su uso en interiores. Seguridad eléctrica El cargador lleva un doble aislamiento; por lo tanto no requiere una toma a tierra. Compruebe siempre que la tensión de la red corresponda al valor indicado en la placa de características. No intente nunca sustituir el cargador por un enchufe normal a la red. Instrucciones de seguridad adicionales para taladros/ destornilladores ◆ Antes de taladrar paredes, suelos o techos, compruebe la ubicación de cableados y tuberías. ◆ Evite tocar la punta de la broca inmediatamente después de taladrar, ya que estará caliente. Características Esta herramienta incluye alguna o todas las características siguientes.

1. Conmutador de velocidad variable

2. Guía de deslizamiento de avance/retroceso

6. Indicador de carga de batería (XTC18BK)

10. Botón liberador de batería

12. Alojamiento del cargador

13. Indicador de carga

14. Indicador de carga completada

Montaje ¡Atención! Antes de proceder al montaje, extraiga siempre la batería. Colocación y extracción de la batería (fig. B) ◆ Para introducir la batería (9), colóquela en línea con el alojamiento de la herramienta. Deslice la batería en el alojamiento y empújela hasta que encaje en su sitio. ◆ Para extraer la batería, presione el botón liberador (10) al tiempo que extrae la batería de su alojamiento. Instalación del mango lateral ◆ Afloje el mango lateral (8) girándolo en sentido contrario a las agujas del reloj. ◆ Deslice el mango lateral por encima del portabrocas y sobre la carcasa. ◆ Apriete el mango lateral, girándolo en el sentido de las agujas del reloj. Colocación y extracción de una broca de taladrar o una broca de atornillar (fig. C) Esta herramienta lleva un portabrocas sin llave para facilitar el intercambio de brocas. ◆ Bloquee la herramienta colocando la guía de deslizamiento hacia adelante/atrás (2) en la posición central. ◆ Abra el portabrocas girando la pieza delantera (15) con una mano mientras sujeta la pieza posterior (16) con la otra. ◆ Inserte el eje de la broca (17) en el portabrocas. ◆ Apriete firmemente el portabrocas girando la pieza delantera (15) con una mano mientras sujeta la pieza posterior (16) con la otra. Esta herramienta se suministra con una doble punta para atornillar dentro del mango (7). ◆ Para extraer la punta del mango, levante la punta de la cavidad. ◆ Para colocar la punta, empújela firmemente dentro del mango. Uso ¡Atención! Deje que la herramienta funcione a su ritmo. No lo sobrecargue. Carga de la batería (fig. A) La batería debe cargarse antes de usarla por primera vez y siempre que no obtenga la suficiente potencia en trabajos que antes efectuaba con facilidad. Cuando cargue la batería por primera vez, o después de un prolongado almacenaje, sólo obtendrá una carga del 80%. Después de varios ciclos de carga y descarga, la batería alcanzará su capacidad máxima. Durante la carga, la batería podría calentarse; esto es normal y no indica ningún problema.36 ESPAÑOL ¡Atención! No cargue la batería a una temperatura ambiente inferior a 4 °C o superior a 40 °C. Temperatura recomendada de carga: aprox. 24 °C. XTC24BK – Uso del cargador de 3 horas ◆ Para cargar la batería (9), extráigala de la herramienta e deslice el receptáculo del cargador (12) sobre la batería. ◆ Enchufe el cargador (11). La batería se calienta mientras se está cargando. Al cabo de unas 3 horas de carga, la batería estará lo suficientemente cargada para su uso en aplicaciones normales. Después de aproximadamente 6 horas de carga, la batería estará totalmente cargada. ◆ Extraiga el receptáculo del cargador de la batería. XTC18BK – Uso del cargador de 30 minutos ◆ Para cargar la batería (9), extráigala de la herramienta e insértela en el cargador (11). La batería encajará en el cargador sólo en un sentido. No la fuerce. Compruebe que la batería está totalmente insertada en el cargador. ◆ Enchufe el cargador. ◆ Compruebe que el indicador rojo de carga (13) está encendido. Si en su lugar se enciende el indicador verde de carga (14), entonces la batería está demasiado caliente y no puede cargarse. Si ocurre esto, extraiga la batería del cargador, deje que se enfríe durante 1 hora aproximadamente y vuelva a insertarla. Después de aproximadamente 30 minutos de carga, el indicador de carga rojo (13) se apagará y se encenderá el indicador verde (14) de fin de carga. Entonces la batería estará totalmente cargada. ◆ Extraiga la batería del cargador. XTC18BK – Comprobación del estado de la batería (fig. D) Esta herramienta lleva un indicador de carga de batería que le permite comprobar el estado de la misma. ◆ Pulse el botón (18) y manténgalo presionado. ◆ Observe cuántas luces (19) están encendidas. Carga de la batería 1 luz baja 2 luces media 3 luces alta Selección de la dirección de rotación (fig. E) Para taladrar y apretar tornillos, use la rotación hacia adelante (en el sentido de las agujas del reloj). Para aflojar tornillos o para extraer una broca atascada, use la rotación inversa (en sentido contrario a las agujas del reloj). ◆ Para seleccionar la rotación directa, empuje la guía de deslizamiento de avance/retroceso (2) hacia la izquierda. ◆ Para seleccionar la rotación inversa, empuje la guía de deslizamiento de avance/retroceso hacia la derecha. ◆ Para bloquear la herramienta, coloque la guía de deslizamiento de avance/retroceso en la posición central. Selección del modo de funcionamiento o del par de torsión (fig. F) Esta herramienta lleva acoplado un collarín para seleccionar el modo de funcionamiento o para ajustar el par de apriete de los tornillos. Los tornillos grandes y el material duro de las piezas a trabajar requieren un ajuste de par de apriete mayor que los tornillos pequeños y el material blando de las piezas de trabajo. El collarín dispone de una amplia gama de ajustes que se acoplan a sus necesidades. ◆ Para taladrar madera, metal y plásticos, coloque el collarín (3) en la posición de taladrado alineando el símbolol con la marca (20). ◆ Para taladrar mampostería, coloque el collarín (3) en la posición de taladrado a martillo alineando el símbolo con la marca (20). ◆ Para atornillar, coloque el collarín en el valor deseado. Si todavía no sabe cuál es el valor apropiado, proceda del modo siguiente: ◆ Ponga el collarín (3) en el ajuste de par de apriete más bajo. ◆ Apriete el primer tornillo. ◆ Si la broca patina y hace ruido antes de lograr el resultado deseado, aumente el valor del collarín y continúe apretando el tornillo. Repita el procedimiento hasta que alcance el ajuste correcto. Utilice dicho ajuste para los tornillos restantes. Selector de dos marchas (fig. G) ◆ Para taladrar acero y para trabajos de atornillar, deslice el selector de dos marchas (5) hacia la parte posterior de la herramienta (1ª marcha). ◆ Para taladrar materiales que no sean de acero , deslice el selector de dos marchas (5) hacia la parte delantera de la herramienta (2ª marcha). Taladrado/atornillado ◆ Seleccione la rotación directa o inversa usando la guía de deslizamiento de avance/retroceso (2). ◆ Para encender la herramienta, presione el interruptor (1). La velocidad de la herramienta dependerá de hasta dónde presione el interruptor. ◆ Para apagar la herramienta, suelte el interruptor. Consejos para un uso óptimo Taladrado ◆ Aplique siempre una suave presión en línea recta con la broca.37 ESPAÑOL ◆ Justo antes de que la punta de la broca atraviese la pieza de trabajo, disminuya la presión sobre la herramienta. ◆ Use un bloque de madera como soporte de piezas de trabajo que puedan astillarse. ◆ Use brocas de pala para taladrar agujeros de gran diámetro en madera. ◆ Use brocas de acero rápido para taladrar metal. ◆ Use brocas de mampostería para taladrar mampostería blanda. ◆ Use un lubricante para taladrar metales distintos del hierro fundido y el latón. ◆ Haga una marca con un punzón de perforar en el centro del agujero que desea taladrar para mayor precisión. Atornillado ◆ Use siempre el tipo y el tamaño adecuado de punta. ◆ Si le resulta difícil apretar los tornillos, intente aplicar una pequeña cantidad de jabón o líquido jabonoso como lubricante. ◆ Sujete siempre la herramienta y la punta en línea recta con el tornillo. Mantenimiento Su herramienta Black & Decker está diseñada para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta. Su cargador no requiere ningún mantenimiento aparte de una limpieza periódica. ¡Atención! Antes de efectuar cualquier mantenimiento en la herramienta, retire la batería de la herramienta. Desenchufe el cargador antes de limpiarlo. ◆ Limpie periódicamente las ranuras de ventilación de la herramienta y del cargador con un cepillo suave o un paño seco. ◆ Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes. Protección del medio ambiente Separación de desechos. Este producto no debe desecharse con la basura doméstica normal. Si llega el momento de reemplazar su producto Black & Decker o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado. La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas. La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto. Black & Decker proporciona facilidades para la recogida y el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, puede consultar en Internet la lista de servicios técnicos autorizados e información completa de nuestros servicios de posventa y contactos en la siguiente dirección: www.2helpU.com Baterías Las baterías Black & Decker pueden recargarse muchas veces. Cuando se agoten, deséchelas respetando las normas de protección del entorno: ◆ Utilice la batería hasta que se agote por completo y luego retírela de la herramienta. ◆ Las baterías NiCd y NiMH son reciclables. Llévelas a cualquier servicio técnico autorizado o a un centro de reciclado. Características técnicas

Velocidad sin carga min

0-500/0-1.600 0-500/0-1.400 Par de torsión máximo Nm 29,4 35 Capacidad del portabrocas mm 13 13 Máxima capacidad de taladrado de acero/madera mm 13/35/15 13/38/15 Cat. no. batería A1718 A24 Capacidad Ah 1,7 1,2

(presión de sonido) dB(A) 91 88

(potencia acústica) dB(A) 102 102

(incertidumbre de presión acústica) dB(A) 3 338 ESPAÑOL

(incertidumbre de potencia acústica) dB(A) 3 3 Valor de la vibración ponderada en mano/brazo m/s

4,2 9,0 Peso (con batería) kg 2,4 2,5 Cargador 30 minutos 3 horas Tensión de la red V

Tiempo aproximado de carga min 30 180 Declaración de conformidad CE

Black & Decker declara que estos productos cumplen las normas siguientes: EN 50260, EN 55014, EN 60335, EN 61000 Kevin Hewitt Director de Ingeniería del Consumidor Spennymoor, County Durham DL16 6JG, Reino Unido 1-12-2004 Garantía Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una adición, y en ningún caso un perjuicio, a sus derechos legales. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de la Zona Europea de Libre Comercio. Si un producto Black & Decker XT (excluidos los accesorios, acoplamientos, baterías, cargadores y portabrocas) resultara defectuoso debido a materiales o mano de obra defectuosos, o bien a falta de conformidad durante un período de 3 años desde la fecha de compra, Black & Decker garantiza la sustitución de todas las piezas defectuosas, la reparación de los productos, sujeta a un desgaste y rotura razonables, o la sustitución de tales productos siempre que éstos hayan sido registrados en el sitio web de garantía Black & Decker XT en un plazo máximo de 90 días a partir de la fecha de compra. Si el producto no se ha registrado, entonces se aplicará únicamente la garantía estándar (2 años). La garantía no se aplica si: ◆ el producto ha sido utilizado con propósitos comerciales, profesionales o de alquiler; ◆ el producto ha sido sometido a un uso inadecuado o negligente; ◆ el producto ha sufrido daños causados por objetos o sustancias extrañas o accidentes; ◆ se han intentado reparaciones por parte de personal no autorizado; ◆ el producto ha sufrido adaptaciones, del modo que sea, respecto a sus especificaciones originales; ◆ se han utilizado accesorios o acoplamientos inadecuados. La garantía ampliada no se aplica si: ◆ no se presenta prueba de compra y el certificado de garantía ampliada original. Haga el registro on-line de su producto ahora en www.blackanddecker.es/xt para poder optar a la garantía ampliada (3 años) y estar al día sobre nuevos productos y ofertas especiales. Para realizar reclamaciones en garantía, será necesario presentar la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Puede consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, puede consultar en Internet la lista de servicios técnicos autorizados e información completa de nuestros servicios de posventa y contactos en la siguiente dirección: www.2helpU.com Encontrará información adicional sobre la marca Black & Decker y nuestra gama de productos en www.blackanddecker.com39 PORTUGUÊS Utilização O berbequim/aparafusador sem fio da Black & Decker foi projectado para aparafusar e perfurar madeira, metal, plástico e alvenaria. Esta ferramenta destina-se apenas ao doméstico. Regras gerais de segurança Advertência! Leia todas as instruções. O não cumprimento das instruções a seguir podem causar choque eléctrico, incêndio e/ou graves lesões. O termo “ferramenta eléctrica” utilizado a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou operadas a bateria (sem fios). GUARDE BEM ESTAS INSTRUÇÕES.
