BRUKSANVISNING XTC24BK BLACK & DECKER

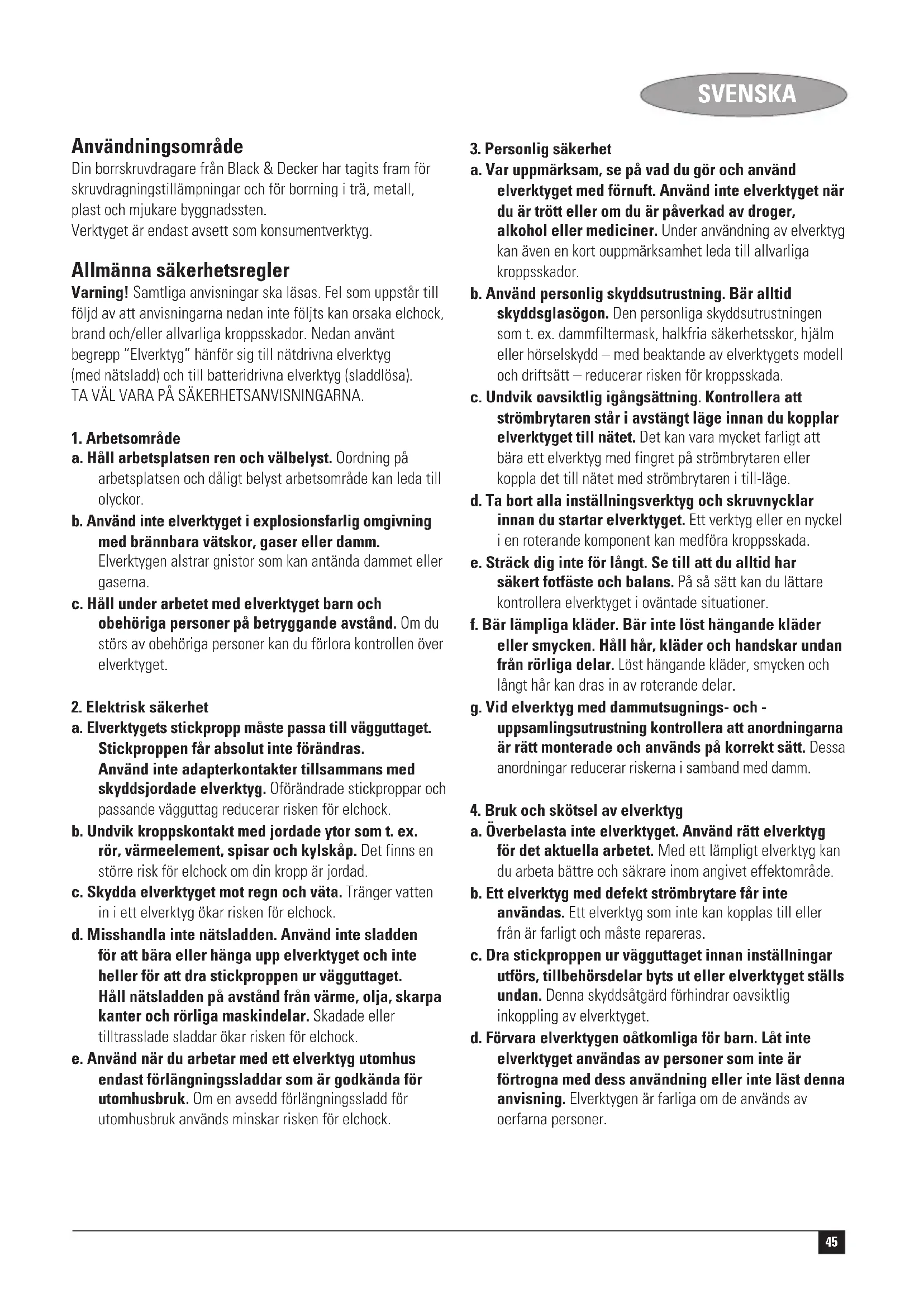

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2. Elektrisk säkerhet

a. Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elchock. b. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad. c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock. d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock. e. Använd när du arbetar med ett elverktyg utomhus endast förlängningssladdar som är godkända för utomhusbruk. Om en avsedd förlängningssladd för utomhusbruk används minskar risken för elchock.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm eller hörselskydd – med beaktande av elverktygets modell och driftsätt – reducerar risken för kroppsskada. c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du kopplar elverktyget till nätet. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren i till-läge. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g. Vid elverktyg med dammutsugnings- och - uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Dessa anordningar reducerar riskerna i samband med damm.

4. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras. c. Dra stickproppen ur vägguttaget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.46 SVENSKA e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg. f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra. g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Bruk och skötsel av elverktyg

a. Kontrollera att elverktyget är frånkopplat innan batteriet placeras. Insättning av batteriet i ett inkopplat elverktyg kan leda till olyckor. b. Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. c. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropsskada och brand. d. Håll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avstånd från reservbatterier för att undvika att kontakterna kortsluts. Kortslutning av batteriets kontakter kan leda till brännskador eller brand. e. Om batteriet används på felaktigt sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

a. Låt elverktyget endast repareras av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls. Extra säkerhetsföreskrifter för batterier och laddare Batterier ◆ Försök aldrig öppna batteriet. ◆ Utsätt inte batteriet för vatten. ◆ Förvara inte batteriet i utrymmen där temperaturen kan överstiga 40 °C. ◆ Ladda endast inom temperaturområdet 4 °C till 40 °C. ◆ Ladda endast med laddaren som medföljer. ◆ När batterierna kasseras ska instruktionerna i kapitlet “Miljö” följas. ◆ Under extrema förhållanden kan batteriläckage uppstå. Om du upptäcker vätska från batteriet skall följande iakttagas: - Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. - Vid kontakt med huden eller ögonen skall instruktionerna nedan följas. Varning! Batterivätskan, en 25-30 % lösning av kaliumhydroxid, kan vara skadlig. Vid kontakt med huden, skölj omedelbart med vatten. Neutralisera med en svag syra, t ex citronjuice eller ättika. Om syran kommer i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Kontakta läkare. ◆ Utsätt inte batteriet för eld. ◆ Försök aldrig ladda ett skadat batteri. Laddare ◆ Använd Black & Decker-laddaren endast tillsammans med det batteri som medföljer verktyget. Andra typer av batterier kan explodera och förorsaka person- och materialskador. ◆ Försök aldrig ladda icke-uppladdningsbara batterier. ◆ Byt genast ut skadade sladdar. ◆ Utsätt inte laddaren för vatten. ◆ Öppna inte laddaren. ◆ Gör ingen åverkan på laddaren. Laddaren är endast avsedd för inomhusanvändning. Säkerhet i elsystemet Laddaren är dubbelisolerad; jordledare är således överflödig. Kontrollera alltid att nätspänningen överensstämmer med typskylten. Försök aldrig ersätta laddningsenheten med en vanlig nätkontakt. Extra säkerhetsföreskrifter för borrmaskin/skruvdragare ◆ Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak. ◆ Rör inte borrspetsen omedelbart efter det att borret har stannat eftersom det kan vara varmt. Detaljbeskrivning Verktyget har en del eller samtliga av nedanstående funktioner.

1. Steglös strömbrytare

2. Reglage höger- vänstergång

3. Lägesväljare/Krage för justering av vridmoment

6. Indikator för batteriladdning (XTC18BK)

13. Laddningsindikator - laddning pågår

14. Laddningsindikator - full laddning

Montering Varning! Tag alltid bort batteriet innan montering. Montering och borttagning av batteri (fig. B) ◆ Montera batteriet (9) genom att rikta det efter hållaren på verktyget. Skjut sedan in batteriet i hållaren tills det snäpper fast. ◆ Tag ut batteriet genom att trycka på knappen (10) och dra ut det ur hållaren. Montering av sidohandtaget ◆ Lossa sidohandtaget (8) genom att vrida det motsols. ◆ Skjut sidohandtaget över chucken på kåpan. ◆ Drag åt sidohandtaget genom att vrida det medsols. Isättning och borttagning av borr och skruvbits (fig. C) För att det ska vara lätt att byta borr och bits är verktyget försett med en snabbchuck. ◆ Lås verktyget genom att ställa reglaget (2) i mittläge. ◆ Öppna chucken genom att vrida den främre delen (15) med en hand medan du håller den bakre delen (16) på plats med den andra handen. ◆ För in bitsskaftet (17) i chucken. ◆ Drag åt chucken stadigt genom att vrida den främre delen (15) med en hand medan du håller fast den bakre delen (16) med den andra handen. Verktygets bitshållare är utrustad med ett dubbelsidigt skruvbits (7). ◆ För att ta ut bitset, drar du ut det ur hållaren. ◆ För förvaring trycker du fast bitset i hållaren. Användning Varning! Överbelasta inte maskinen, låt den arbeta i sin egen takt. Laddning av batteriet (fig. A) Batteriet måste laddas innan det används första gången och alltid när verktyget inte längre fungerar effektivt. När batteriet laddas första gången eller efter en längre tids förvaring är laddningskapaciteten endast 80%. Efter flera uppladdnings- och urladdningscyklar uppnår batteriet full kapacitet. Batteriet kan bli varmt under laddningen; detta är en normal företeelse och indikerar inte något fel. Varning! Ladda inte batteriet om lufttemperaturen är lägre än 4 °C eller högre än 40 °C. Rekommenderad temperatur vid laddning är cirka 24 °C. XTC24BK – Användning av 3-timmarsladdaren ◆ När batteriet (6) skall laddas tas det ur verktyget och skjut på laddningsenheten (12) på batteriet. ◆ Anslut laddaren (11). Batteriet blir varmt när det laddas. Batteriet är laddat för normal användning efter ungefär 3 timmar. Batteriet är fulladdat efter ungefär 6 timmars laddning. ◆ Avlägsna laddningsenheten från batteriet. XTC18BK – Användning av 30-minutersladdaren ◆ När batteriet (9) skall laddas tas det ur verktyget och placeras i laddaren (11). Det finns bara ett sätt att sätta batteriet i laddaren. Bruka inte våld. Kontrollera att batteriet sitter ordentligt i laddaren. ◆ Sätt in laddarens kontakt i vägguttaget. ◆ Kontrollera att den röda laddningsindikatorn (13) tänds. Om den gröna laddningsindikatorn (14) lyser istället betyder det att batteriet är för varmt och inte kan laddas. Om detta händer ska batteriet tas ut ur laddaren och svalna under cirka 1 timme, varefter det placeras i laddaren igen. Efter cirka 30 minuters laddning släcks den röda laddningsindikatorn (13) och den gröna laddningsindikatorn (14) tänds. Batteriet är nu fulladdat. ◆ Tag ut batteriet ur laddaren. XTC18BK – Kontrollera batteriladdningen (fig. D) Detta verktyg är försett med en indikator för batteriladdning, så att du kan kontrollera hur mycket laddning som finns kvar. ◆ Tryck på knappen (18) och håll den intryckt. ◆ Se efter hur många lampor (19) som lyser: Batteriladdning 1 lampa låg laddning 2 lampor medelhög laddning 3 lampor hög laddning Val av rotationsriktning (fig. E) När du borrar och drar i skruvar ska verktyget rotera framåt (medurs). För att dra ur skruvar eller lossa ett borr som har kört fast, används rotation bakåt (moturs). ◆ Välj rotation framåt genom att föra reglaget (2) åt vänster. ◆ Välj rotation bakåt genom att föra reglaget åt höger. ◆ Spärra verktyget genom att ställa reglaget i mittläge.48 SVENSKA Val av driftläge eller vridmoment (fig. F) Verktyget är försett med en krage för val av driftsläge, och för att ställa in vridmomentet för iskruvning av skruvar. Stora skruvar och hårda arbetsmaterial kräver högre vridmoment än små skruvar och mjukare arbetsmaterial. Kragen kan ställas i många olika lägen, för att anpassa vridmomentet. ◆ För borrning i trä, metall eller plast ska kragen (3) vridas till borrningsläget, d.v.s. med symbolenl vid märket (20). ◆ För borrning i murverk ska kragen (3) vridas till slagborrsläget, d.v.s. med symbolen vid märket (20). ◆ För skruvdragning ställer du in kragen i önskat läge. Gör så här om du inte är säker på rätt inställning: ◆ Ställ kragen (3) på lägsta vridmoment. ◆ Dra åt den första skruven. ◆ Om kopplingen släpper innan önskat resultat uppnås höjer du vridmomentet och skruvar vidare. Upprepa tills du har rätt inställning. Använd denna inställning för de återstående skruvarna. Växelreglage (fig. G) ◆ För borrning i metall och iskruvning av skruvar ska växelreglaget (5) skjutas bakåt (1:ans växel). ◆ För borrning i andra material än metall ska växelreglaget (5) skjutas framåt (2:ans växel). Borrning och skruvdragning ◆ Välj rotation framåt eller bakåt med reglaget (2). ◆ Tryck på strömbrytaren (1) för att starta verktyget. Verktygets hastighet beror på hur långt brytaren trycks in. ◆ Släpp reglaget för att stänga av verktyget. Råd för bästa resultat Borrning ◆ Utöva alltid ett lätt tryck i borrets längdriktning. ◆ Reducera trycket ytterligare strax innan borrspetsen tränger ut ur arbetsstyckets andra sida. ◆ Använd en träbit under arbetsstycket för att undvika att arbetsstycket spricker. ◆ Använd ett flatborr/spiralborr när du skall borra hål med stor diameter i trä. ◆ Använd HSS-borr vid borrning i metall. ◆ Använd betongborr vid borrning i murverk. ◆ Använd smörjmedel vid borrning i andra metaller än gjutjärn och mässing. ◆ För bättre precision bör du slå ett körnslag i mitten av hålet som skall borras. Skruvdragning ◆ Använd alltid rätt typ och storlek på bitset. ◆ Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel. ◆ Håll alltid verktyget och bitset i rak linje med skruven. Skötsel Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda. Laddaren behöver inget underhåll förutom regelbunden rengöring. Varning! Tag bort batteriet innan underhåll utförs på verktyget. Tag ur laddarkontakten före rengöring. ◆ Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa. ◆ Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i. Miljöskydd Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor. Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling. Efter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror. Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt. Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D –reparatör/representant som tar hand om den för din räkning. Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com49 SVENSKA Batterier Black & Decker-batterierna kan laddas många gånger. Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats. ◆ Låt batteriet laddas ur helt och ta sedan bort det från verktyget. ◆ NiCd- och NiMH-batterier kan återvinnas. Lämna dem till inköpsstället eller den lokala återvinningsstationen. Tekniska data

Obelastad hastighet min

(osäkerhet bullertryck) dB(A) 3 3

(osäkerhet akustisk effekt) dB(A) 3 3 Vägt vibrationsmedelvärde hand/arm m/s

Laddningstid (cirka) min 30 180 EC-förklaring om överensstämmelse

Black & Decker förklarar att dessa produkter överensstämmer med: EN 50260, EN 55014, EN 60335, EN 61000 Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Storbrittannien 1-12-2004 Garanti Black & Decker litar på sina produkters kvalitet och erbjuder en utomordentlig garanti. Denna garanti erbjuds jämte dina lagstadgade rättigheter och påverkar inte dessa. Garantin gäller inom EU:s och EFTA:s medlemsstater. Om en Black & Decker XT produkt (exklusive tillbehör, tillsatser, batterier, laddare och chuck) blir defekt på grund av felaktiga material, felaktig tillverkning eller brist på konformitet inom 3 år från och med inköpsdatum, garanterar Black & Decker att man byter ut alla defekta delar, reparerar produkter som utsatts för skäligt slitage eller byter ut produkter under förutsättning att produkten är registrerad på garantiwebbplatsen för Black & Decker XT inom 90 dagar efter inköp. Om produkten inte är registrerad gäller endast standardgarantin (2 år). Denna garanti gäller inte om: ◆ Produkten har använts professionellt eller för uthyrning; ◆ Produkten har varit föremål för felaktig användning eller försummelse; ◆ Produkten har skadats av främmande föremål, ämnen eller olyckor; ◆ Försök till reparationer har gjorts av obehöriga personer; ◆ Produkten har modifierats på något sätt från dess ursprungliga specificering; ◆ Olämpliga tillbehör eller tillsatser har använts. Den utökade garantin gäller inte om: ◆ Inköpsbevis och ursprungligt garantibevis inte kan visas. Registrera din produkt online nu på www.blackanddecker.se/xt för att få den utökade garantin (3 år) samt för att erhålla information om nya produkter och specialerbjudanden. För att göra anspråk på garantin måste du kunna visa inköpsbevis för återförsäljare eller auktoriserad reparatör. Närmaste auktoriserade Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se50 NORSK Bruksområder Black & Decker drill/skrutrekker er konstruert for skruing og boring i tre, metall, plast og mur. Verktøyet er tiltenkt kun som konsumentverktøy. Generelle sikkerhetsforskrifter Advarsel! Les gjennom alle anvisningene. Hvis anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Uttrykket «elektroverktøy» i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). TA GODT VARE PÅ DISSE ANVISNINGENE.
