BRUKSANVISNING XTC24BK BLACK & DECKER

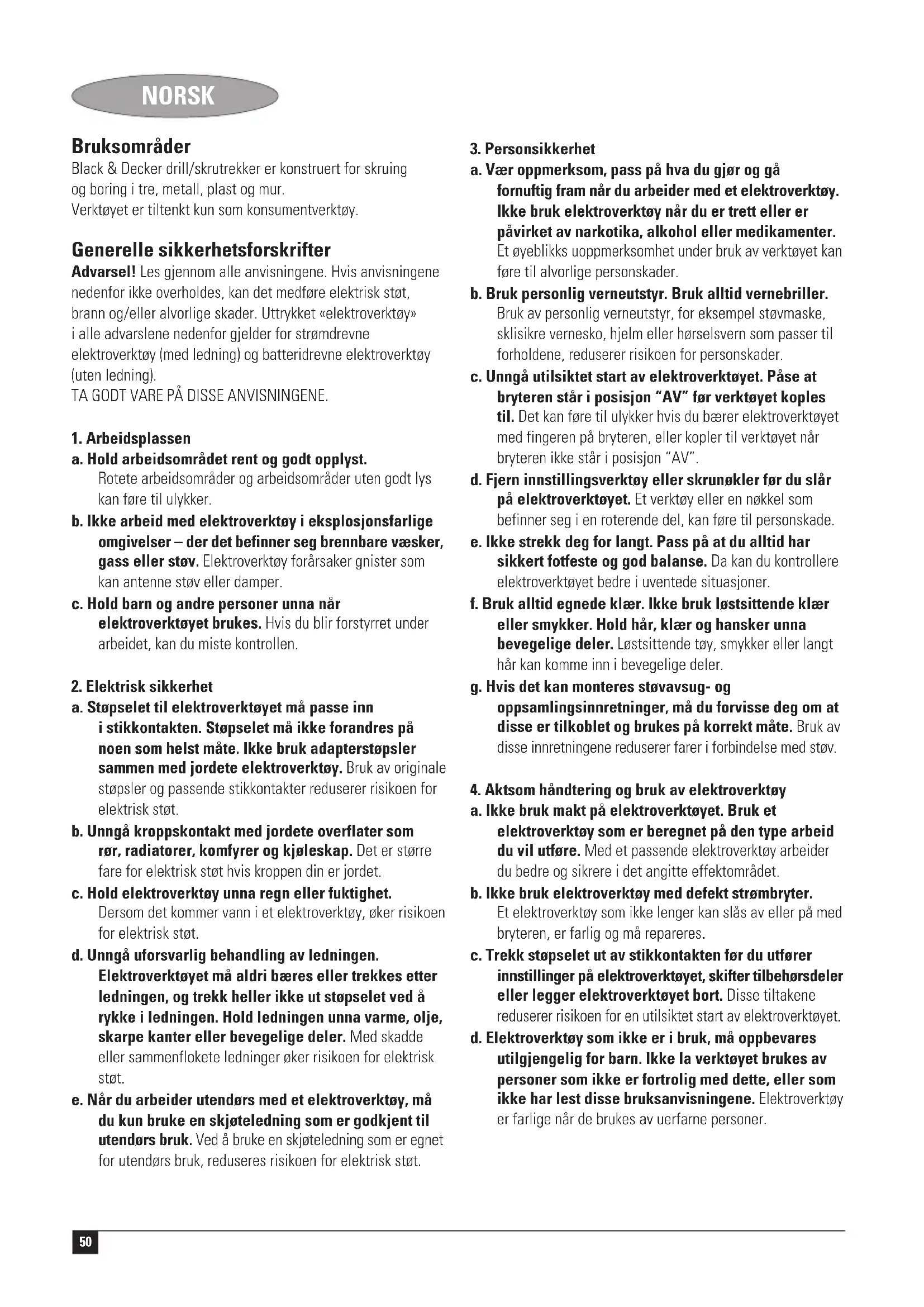

a. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker. b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan antenne støv eller damper. c. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b. Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt. d. Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Med skadde eller sammenflokete ledninger øker risikoen for elektrisk støt. e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Ved å bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

a. Vær oppmerksom, pass på hva du gjør og gå fornuftig fram når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader. b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselsvern som passer til forholdene, reduserer risikoen for personskader. c. Unngå utilsiktet start av elektroverktøyet. Påse at bryteren står i posisjon “AV” før verktøyet koples til. Det kan føre til ulykker hvis du bærer elektroverktøyet med fingeren på bryteren, eller kopler til verktøyet når bryteren ikke står i posisjon “AV”. d. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende del, kan føre til personskade. e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f. Bruk alltid egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende tøy, smykker eller langt hår kan komme inn i bevegelige deler. g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av disse innretningene reduserer farer i forbindelse med støv.

4. Aktsom håndtering og bruk av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b. Ikke bruk elektroverktøy med defekt strømbryter. Et elektroverktøy som ikke lenger kan slås av eller på med bryteren, er farlig og må repareres. c. Trekk støpselet ut av stikkontakten før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene reduserer risikoen for en utilsiktet start av elektroverktøyet. d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disse bruksanvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.51 NORSK e. Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre. g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse anvisningene og slik det er foreskrevet for denne spesielle verktøytypen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

5. Aktsom håndtering og bruk av oppladbare

elektroverktøy a. Sørg for at verktøy er slått av før du setter i batteriet. Hvis du setter batteriet i et elektroverktøy som er slått på, kan dette medføre uhell. b. Lad batteriet kun opp i laderen som er anbefalt av produsenten. Det oppstår brannfare hvis en lader som er egnet til en bestemt type batterier, brukes med andre batterier. c. Bruk kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. d. Hold batterier som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. e. Ved feilaktig bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger.

a. Elektroverktøyet ditt skal alltid repareres av kvalifisert personell og kun med originale reservedeler. Dette forsikrer at elektroverktøyets sikkerhet opprettholdes. Ekstra sikkerhetsforskrifter for batterier og ladere Batterier ◆ Må aldri åpnes. ◆ Batteriet må ikke komme i kontakt med vann. ◆ Må ikke oppbevares på steder hvor temperaturen kan overstige 40 °C. ◆ Må bare lades ved lufttemperaturer mellom 4 °C og 40 °C. ◆ Må bare lades med laderen som følger med verktøyet. ◆ Når du kasserer batteriet, følger du instruksene som er gitt i avsnittet “Miljø”. ◆ Under ekstreme forhold kan batterilekkasje forekomme. Hvis du merker væske på batteriet, må du gjøre som følger: - Tørk forsiktig væsken av med en klut. Unngå kontakt med huden. - I tilfeller hvor det oppstår kontakt med hud eller øyne, skal instruksjonene nedenfor følges. Advarsel! Batterivæsken, en 25-30 % løsning av kaliumhydroksid, kan være skadelig. Hvis den kommer i berøring med hud, må du straks skylle med vann. Nøytraliser med en svak syre, f.eks. sitronsaft eller eddik. Hvis du får væsken i øynene, må du rense dem med rikelige mengder rent vann i minst 10 minutter. Kontakt lege. ◆ Batteriet må ikke brennes. ◆ Bruk aldri et skadet batteri. Ladere ◆ Bruk din Black & Decker lader kun sammen med det batteriet som blir levert med verktøyet. Andre typer batterier kan eksplodere og forårsake person- og materialskader. ◆ Forsøk aldri å lade ikke-oppladbare batterier. ◆ Bytt straks ut defekte ledninger. ◆ Laderen må ikke komme i kontakt med vann. ◆ Laderen må ikke åpnes. ◆ Ikke skad eller feilbehandle laderen. Laderen er kun beregnet på innendørs bruk. Elektrisk sikkerhet Laderen er dobbeltisolert. Derfor er ikke jording nødvendig. Kontroller at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Du må aldri forsøke å bytte laderen ut med et vanlig støpsel. Ekstra sikkerhetsinstrukser for drill/skrutrekker ◆ Før boring i vegger, gulv eller tak, undersøk hvor elektriske ledninger og rør befinner seg. ◆ Unngå å berøre borspissen rett etter at du har boret, da den kan være varm. Funksjoner Dette verktøyet har noen av eller alle disse funksjonene:

1. Trinnløs strømbryter

2. Bryter for høyre-/venstregange52

3. Justering for funksjonsvalg/dreiemoment

Montering Advarsel! Før montering må du alltid ta ut batteriet. Montere og fjerne batteriet (fig. B) ◆ Når du skal sette i batteriet (9), holder du det på høyde med holderen på verktøyet. Skyv batteriet inn i holderen, og trykk til det sitter på plass. ◆ Når du skal fjerne batteriet, trykker du på de to utløserknappene (10) samtidig, mens du drar batteriet ut av holderen. Sette på sidehåndtaket ◆ Løsne sidehåndtaket (8) ved å dreie den mot klokken. ◆ Skyv sidehåndtaket over chucken på kåpen. ◆ Stram sidehåndtaket ved å dreie den med klokken. Sette på og ta av bor og bits (fig. C) Dette verktøyet er utstyrt med en nøkkelfri chuck, slik at det blir enklere å bytte bor og biter. ◆ Lås verktøyet ved å stille bryteren for høyre-/ venstregange (2) på midtstillingen. ◆ Åpne chucken ved å dreie den forreste delen (15) med den ene hånden, mens du holder i den bakerste delen (16) med den andre hånden. ◆ Sett tilbehøret (17) inn i chucken. ◆ Skru chucken godt fast ved å dreie den forreste delen (15) med den ene hånden mens du holder den bakerste delen (16) med den andre. Dette verktøyet leveres med en tosidig bits i bitsholderen (7). ◆ For å fjerne bitsen, løfter du den ut av holderen. ◆ For å oppbevare bitsen trykker du den godt inn i holderen. Bruk Advarsel! La verktøyet jobbe med sin egen hastighet. Ikke overbelast det. Lading av batteriet (fig. A) Batteriet må lades før første gangs bruk og alltid når verktøyet ikke lenger fungere effektivt. Når batteriet lades for første gang, eller etter at det ikke har vært brukt i en periode, er ladekapasiteten kun 80%. Etter flere ladings- og utladingsperioder, vil batteriet oppnå full kapasitet. Batteriet kan bli varmt mens det lades; dette er normalt og indikerer ikke at noe er feil. Advarsel! Lad ikke batteriet hvis lufttemperaturen er under 4 °C eller over 40 °C. Anbefalt ladingstemperatur: ca. 24 °C. XTC24BK – Bruke 3-timesladeren ◆ Ta batteriet (9) ut av verktøyet og skyv batteriladeren (12) inn på batteriet. ◆ Koble laderen (11) til stikkontakten. Batteriet blir varmt under lading. Etter omtrent 3 timers lading er batteriet tilstrekkelig ladet for alminnelig bruk. Etter omtreng 6 timers lading vil batteriet være helt oppladet. ◆ Fjern batteriladeren fra batteriet. XTC18BK – Bruke 30-minuttersladeren ◆ For å lade batteriet (9), ta det ut av verktøyet og sett det inn i laderen (11). Det er bare en måte å plassere batteriet inn i laderen . Ikke bruk makt. Kontroller at batteriet ligger ordentlig på plass i laderen. ◆ Sett laderens kontakt i vegguttaket. ◆ Sjekk om den røde ladeindikatoren (13) lyser. Hvis den grønne ladeindikatoren (14) lyser i stedet, er batteriet for varmt og kan ikke lades. Hvis dette skjer, tar du batteriet ut av laderen, lar det avkjøles i 1 time og setter det inn igjen. Etter 30 minutters lading, vil den røde ladingsindikatoren (13) slukke og den grønne laderindikatoren (14) vil lyse. Batteriet er nå ferdig oppladet. ◆ Ta batteriet ut av laderen. XTC18BK – Kontroll av batteriladingen (fig. D) Dette verktøyet er utstyrt med en indikator for batterilading, som kan brukes til å sjekke hvor mye lading det er igjen på batteriet. ◆ Hold knappen (18) nede. ◆ Se etter hvor mange av lampene (19) som lyser: Batterilading 1 lampe lav 2 lamper middels 3 lamper høy Velge rotasjonsretning (fig. E) Til boring og isetting av skruer skal verktøyet rotere forover (med klokken). For å løsne skruer eller fjerne et blokkert bor bruker du rotasjon bakover (mot klokken).53 NORSK ◆ For å velge rotasjon forover trykker du bryteren (2) mot venstre. ◆ For å velge rotasjon bakover trykker du bryteren mot høyre. ◆ For å låse verktøyet stiller du bryteren i midtstilling. Valg av funksjon eller vrimoment (fig. F) Dette verktøyet er utstyrt med en justering for valg av driftsmodus og for innstilling av dreiemomentet for isetting av skruer. Store skruer og harde materialer krever en høyere innstilling av dreiemomentet enn små skruer og myke materialer. Kraven har en lang rekke innstillinger som passer til forskjellige oppgaver. ◆ For boring i tre, metall og plast stiller du kraven (3) inn på boreposisjon ved å sette drillsymbolet på linje med merket (20). ◆ For boring i mur stiller du justeringen inn (3) på slagborposisjon ved å sette symbolet på linje med merket (20). ◆ For skruing stilles kraven til ønsket innstilling. Hvis du ikke vet hvilken innstilling du bør bruke, gjør du slik: ◆ Sett kraven (3) på det laveste dreiemomentet. ◆ Stram den første skruen. ◆ Hvis koplingen frigjøres før det ønskete resultatet er oppnådd, øker du innstillingen på justeringen og fortsetter å stramme skruen. Gjenta dette til du har oppnådd den korrekte innstillingen. Bruk denne innstillingen for de resterende skruene. Girvelger (fig. G) ◆ For boring i stål og for skruarbeider skyver du girvelgeren (5) bakover (1. gir). ◆ For boring i andre materialer enn stål skyver du girvelgeren (5) fremover (2. gir). Boring/skruing ◆ Velg rotasjon forover eller bakover med bryteren (2). ◆ For å slå verktøyet på trykker du inn strømbryteren (1). Verktøyets hastighet er avhengig av hvor langt inn du trykker bryteren. ◆ Slipp strømbryteren for å stanse verktøyet. Råd for optimalt resultat Boring ◆ Boret skal trykkes lett og rett mot arbeidsstykket. ◆ Like før boret bryter gjennom på den andre siden av arbeidsstykket, slipper du trykket litt. ◆ Bruk en trebit under arbeidsstykket for å unngå at arbeidsstykket splintres. ◆ Bruk et flatbor/spiralbor når du skal bore hull med stor diameter i tre. ◆ Bruk HSS-bor når du borer i metall. ◆ Bruk betongbor når du borer i mur. ◆ Bruk smøremiddel når du borer i annet metall enn støpejern og messing. ◆ For bedre presisjon: lag en fordypning med en kjørner i midten av hullet som skal bores. Skruing ◆ Bruk alltid riktig type og størrelse på bitsen. ◆ Hvis det er vanskelig å stramme skruene, kan du forsøke å bruke litt flytende vaskemiddel eller såpe som smøremiddel. ◆ Hold alltid verktøyet og bitsen i rett linje med skruen. Vedlikehold Ditt Black & Decker verktøy har blitt utformet for å være i drift over en lang periode med et minimum av vedlikehold. Med riktig vedlikehold og regelmessig rengjøring beholder verktøyet ytelsen. Laderen din behøver ikke annet vedlikehold enn at den rengjøres med jevne mellomrom. Advarsel! Før det utføres noen form for vedlikehold av verktøyet, må batteriet tas ut. Trekk ut kontakten når laderen skal gjøres ren. ◆ Rengjør ventilasjonsåpningene på verktøyet og laderen regelmessig med en myk børste eller en tørr klut. ◆ Rengjør kåpen regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. Miljøvern Kildesortering. Dette produktet må ikke kastes i det vanlige husholdningsavfallet. Hvis du finner ut at Black & Decker-produktet ditt må skiftes ut, eller hvis du ikke lenger har bruk for det, må du unnlate å kaste det sammen med det vanlige husholdningsavfallet. Sørg for at dette produktet gjøres tilgjengelig for kildesortering. Kildesortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer. Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren når du kjøper et nytt produkt.54 NORSK Black & Decker har tilrettelagt for innsamling og resirkulering av Black & Decker-produkter etter at de har utspilt sin rolle. Ønsker du å benytte deg av denne tjenesten, returnerer du produktet ditt til et autorisert serviceverksted, som tar det imot og formidler det videre. Du kan få adressen til ditt nærmeste autoriserte serviceverksted ved å kontakte ditt lokale Black & Decker-kontor på adressen oppgitt i denne håndboken. Du kan også finne en komplett liste over autoriserte Black & Decker-serviceverksteder og utfyllende informasjon om vår etter salg-service og kontaktnumre på Internett på følgende adresse: www.2helpU.com Batterier Black & Decker-batterier kan lades mange ganger. Beskytt miljøet ved å levere kasserte batteriet til kildesortering: ◆ Kjør batteriet til det er helt flatt og ta det så ut av verktøyet. ◆ NiCd- og NiMH-batterier kan resirkuleres. Ta dem med til en hvilken som helst autorisert forhandler eller en lokal kildesorteringsstasjon. Tekniske data

(lydtrykksusikkerhet) dB(A) 3 3

(usikkerhet i akustisk effekt) dB(A) 3 3 Hånd/arm-vektet vibrasjonsverdi m/s
