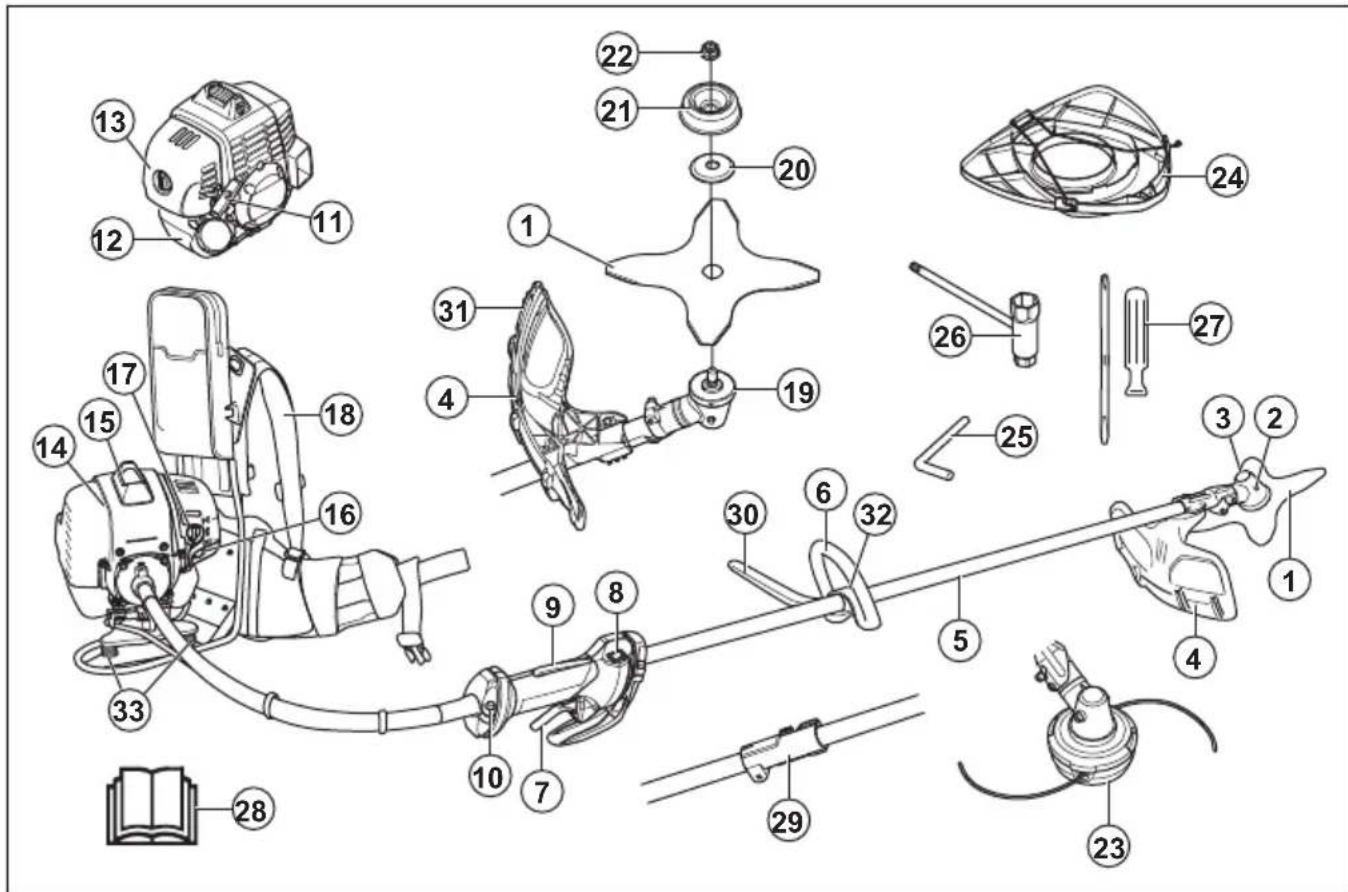

MANUAL DE UTILIZADOR 543 RBX HUSQVARNA

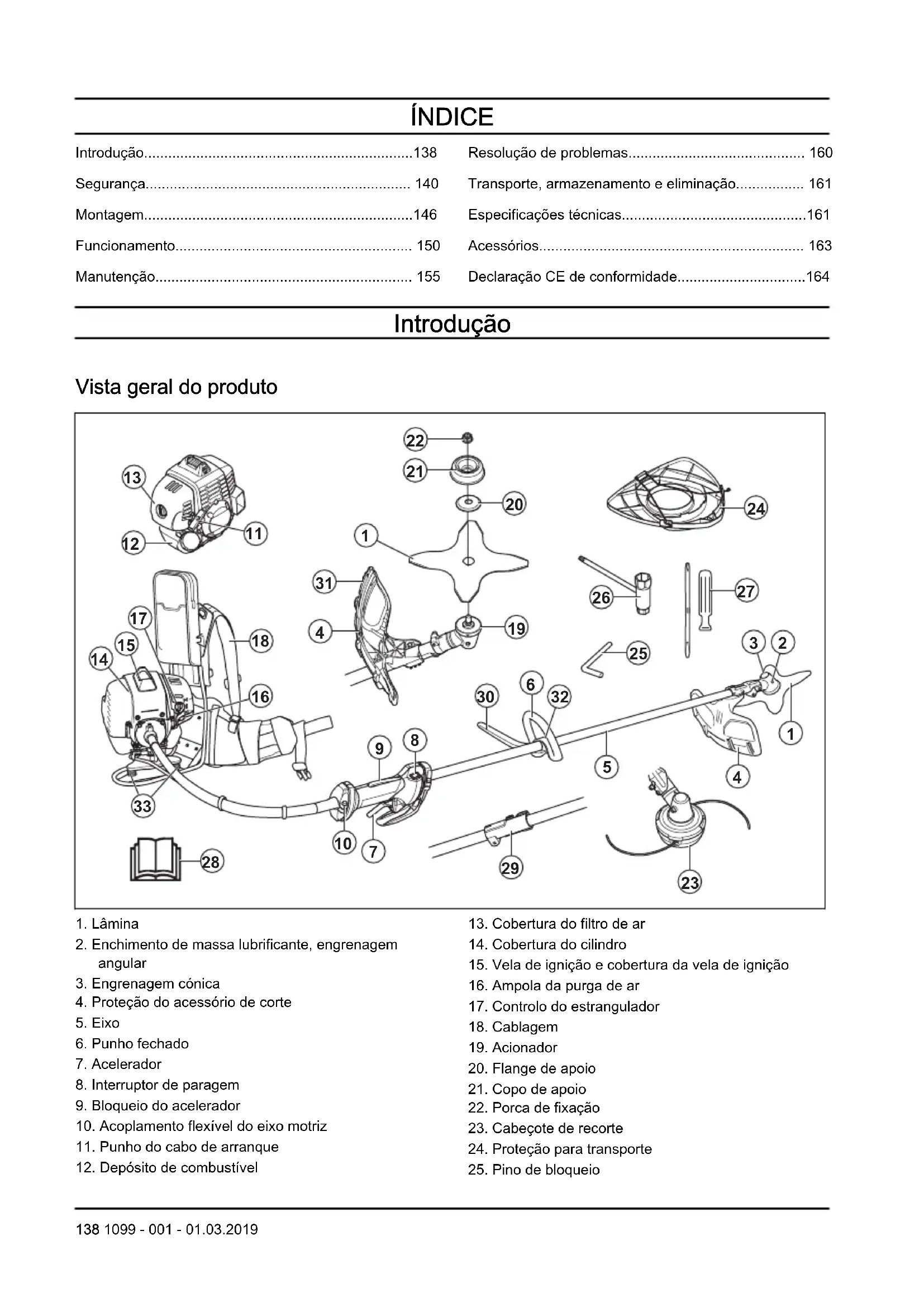

2. Enchimento de massa lubrificante, engrenagem

3. Engrenagem cónica

4. Proteção do acessório de corte

8. Interruptor de paragem

9. Bloqueio do acelerador

10. Acoplamento flexível do eixo motriz

11. Punho do cabo de arranque

12. Depósito de combustível

15. Vela de ignição e cobertura da vela de ignição

22. Porca de fixação

23. Cabeçote de recorte

24. Proteção para transporte

25. Pino de bloqueio

30. Punho em J (barreira)

33. Sistema antivibração

Descrição do produto O produto é uma roçadora com um motor de combustão. Decorre um trabalho constante para aumentar a sua segurança e eficiência durante o funcionamento. Para mais informações, contacte o revendedor com assistência técnica. Finalidade Utilize o produto com uma lâmina de serra, uma lâmina de relva ou cabeça do aparador para cortar diferentes tipos de relva. Não utilize o produto para outras tarefas que não aparar relva ou desbaste florestal. Utilize uma lâmina de serra para cortar madeiras fibrosas. Utilize uma lâmina de relva ou cabeça do aparador para cortar relva. Nota: A utilização pode estar sujeita a regulamentos nacionais ou locais. Respeite os regulamentos estabelecidos. Utilize apenas o produto com acessórios aprovados pelo fabricante. Consulte Acessórios na página 163

Símbolos no produto AVISO! Este produto é perigoso. Uma utilização não cuidadosa e incorreta poderá provocar ferimentos ou a morte do operador ou de terceiros. Para evitar ferimentos ao operador ou a terceiros, leia e cumpra todas as instruções de segurança do manual do utilizador. Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto. Utilize um capacete de proteção em locais onde possam cair objetos sobre si. Utilize protetores acústicos aprovados. Utilize proteção ocular aprovada. Utilize luvas de proteção aprovadas. Use botas antiderrapantes resistentes. O produto pode causar a projeção de objetos, o que pode resultar em ferimentos. Velocidade máxima do eixo de saída.

15 m Mantenha-se a uma distância mínima de 15 m de pessoas e animais ao utilizar o produto. Risco de arremesso da lâmina se o equipamento de corte tocar num objeto que não é imediatamente cortado. O produto pode cortar partes do corpo. Mantenha pessoas e animais a uma distância mínima de 15 m durante o funcionamento do produto. Ampola da purga de ar. Botão de arranque. Encher o depósito de combustível. Admissão de ar, modo de verão. Admissão de ar, modo de inverno. Nível de potência sonora. O produto está em conformidade com as diretivas CE aplicáveis. A etiqueta de tipo apre- senta o número de série. yyyy corresponde ao ano de produção, ww à sema- na de produção. yyyywwxxxx 1099 - 001 - 01.03.2019 139Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a exigências para homologação em outras áreas comerciais. UE V ATENÇÃO: A adulteração do motor anula a aprovação deste produto pela UE. Responsabilidade pelo produto Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.

• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.

• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.

• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada. Segurança Definições de segurança Os avisos, as precauções e as notas são utilizados para indicar partes especialmente importantes do manual. ATENÇÃO: Utilizado no caso de existir risco de ferimento ou morte para o utilizador ou transeuntes, se não forem respeitadas as instruções do manual. CUIDADO: Utilizado se existir risco de danos para o produto, para outros materiais ou para a área adjacente, se não forem respeitadas as instruções do manual. Nota: Utilizado para disponibilizar informações adicionais necessárias numa determinada situação. Instruções de segurança gerais ATENÇÃO: Leia, compreenda e siga atentamente estas instruções antes de utilizar o produto. ATENÇÃO: Este produto produz um campo eletromagnético durante o funcionamento. Em determinadas circunstâncias, este campo pode interferir com o funcionamento de implantes médicos ativos ou passivos. Para diminuir o risco de ferimentos graves ou mortais, recomendamos que os portadores de implantes médicos consultem o seu médico e o fabricante do implante antes de utilizar este produto.

• Não utilize o produto se estiver cansado, doente, ou sob o efeito de álcool, drogas ou medicação, uma vez que afetam negativamente a sua visão, atenção, coordenação e capacidade de julgamento.

• Não opere o produto em condições meteorológicas desfavoráveis, como nevoeiro denso, chuva intensa, ventos fortes ou frio extremo. Trabalhar em más condições climatéricas poderá fazer com que se sinta mais cansado e trazer riscos adicionais como, por exemplo, solo escorregadio e direção de abate imprevisível.

• Seja sempre cuidadoso e use o seu senso comum. Se não se sentir seguro quanto em relação a uma situação de trabalho ou aos procedimentos de funcionamento após a leitura do manual do utilizador, consulte uma oficina autorizada antes de continuar.

• Remova a cobertura da vela de ignição quando o deixar fora de vista. Instruções de segurança para montagem ATENÇÃO: Leia, compreenda e siga atentamente estas instruções antes de utilizar o produto.

• Retire a cobertura da vela de ignição antes de montar o produto.

• Utilize luvas de proteção aprovadas.

• Quando utilizar uma lâmina de serra ou uma lâmina de relva, certifique-se de a barra de direção, a proteção da lâmina e a correia adequadas estão fixadas no produto.

• Uma proteção com defeito ou desadequada pode causar ferimentos. Não utilize um equipamento de corte que não tenha uma proteção aprovada.

• Instale corretamente a cobertura da embraiagem e o eixo antes de ligar o produto para evitar que a embraiagem caia.

• Certifique-se de que instala corretamente a cobertura e o eixo antes de ligar o motor.

• O acionador e a flange de apoio têm de encaixar corretamente no furo central do equipamento de

1099 - 001 - 01.03.2019corte. Um equipamento de corte ligado incorretamente pode causar ferimentos ou morte.

• Para utilizar o produto de forma segura e evitar que o operador e terceiros sofram ferimentos, o produto deve estar sempre ligado corretamente à correia. Equipamento de proteção pessoal ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

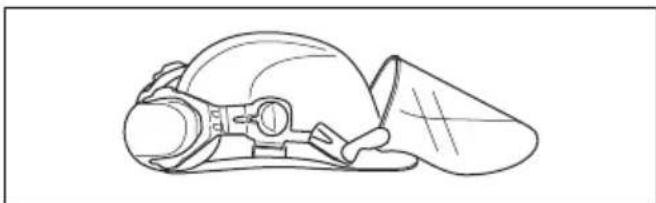

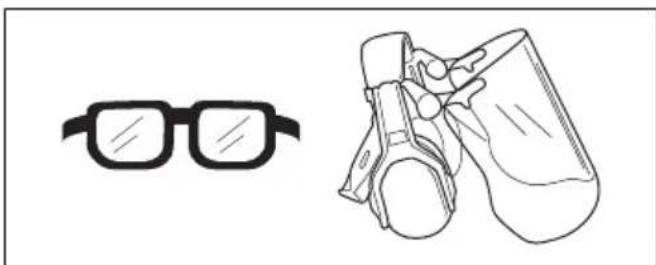

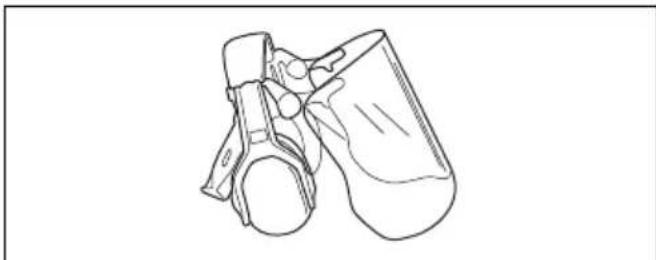

• Utilize sempre equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade em caso de acidente. Obtenha ajuda junto do seu concessionário para selecionar o equipamento certo.

• Utilize um capacete se as árvores na sua área de trabalho tiverem mais de 2 m de altura.

• Utilize protetores acústicos aprovados.

• Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. Consideram-se óculos de proteção aprovados os que estejam conformes com a norma ANSI Z87.1 nos EUA ou EN 166 nos países da UE.

• Use luvas sempre que necessário, por exemplo, ao fixar, examinar ou limpar o acessório de corte.

• Use botas de proteção com biqueira de aço e solas antideslizantes.

• Utilize vestuário fabricado com um tecido resistente. Utilize sempre calças e mangas compridas grossas. Não utilize vestuário largo que possa ficar preso em galhos e ramos. Não utilize joias, calções, nem ande de sandálias ou descalço. Coloque o seu cabelo acima dos ombros para maior segurança.

• Mantenha equipamentos de primeiros socorros sempre à mão. Dispositivos de segurança no produto Para saber onde pode encontrar os dispositivos de segurança, consulte Vista geral do produto na página

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos. Verifique e efetue a manutenção dos dispositivos de segurança regularmente. Se os dispositivos de segurança estiverem defeituosos, fale com a sua oficina Husqvarna autorizada.

• Não faça alterações aos dispositivos de segurança. Não utilize o produto se as coberturas de proteção, os interruptores de segurança e outros dispositivos de proteção não estiverem fixos ou estiverem defeituosos.

• É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação no produto, sobretudo nos dispositivos de segurança. Se os dispositivos de segurança não passarem os testes de verificação referidos neste manual do utilizador, tem de contactar uma oficina autorizada. Garantimos a disponibilidade de serviços profissionais de reparação e assistência. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima.

• Não utilize um acessório de corte sem uma proteção para o acessório de corte aprovada e corretamente 1099 - 001 - 01.03.2019 141instalada. Consulte o capítulo Acessórios na página

Instruções de segurança para funcionamento ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Antes de utilizar o produto, é necessário aprender e compreender a diferença entre trabalhos de desbaste florestal e aparar relva.

• Use equipamento de proteção pessoal, consulte Equipamento de proteção pessoal na página 141

• A exposição prolongada a ruídos pode provocar a perda auditiva permanente. Utilize sempre protetores acústicos aprovados.

• Verifique se ouve os sinais de aviso e vozes altas quando está a utilizar os protetores acústicos. Retire os protetores acústicos sempre que o motor parar.

• Nunca utilize um produto que esteja alterado ou com defeito.

• Certifique-se de que a cobertura da vela de ignição e a bobina de ignição não estão danificadas para evitar o risco de choques elétricos.

• Observe a zona em torno da área de trabalho para se certificar de que não existem pessoas, animais ou objetos que comprometam a segurança do funcionamento do produto.

• Observe a zona em torno da área de trabalho para se certificar de que nenhuma pessoa ou animal entra em contacto com o equipamento de corte ou é atingido por objetos projetados pelo equipamento de corte.

• Examine a área de trabalho. Remova objetos soltos, tais como pedras, pedaços de vidro, pregos, arame e cordas, que possam ser projetados ou enredar-se no equipamento de corte.

• Não utilize o produto numa situação ou local onde não consegue obter ajuda em caso de acidente.

• Não utilize o produto sem uma proteção.

• Certifique-se de que as pessoas ou animais se mantêm a uma distância mínima de 15 m durante a operação. Olhe sempre para trás de si antes de se virar para trás com o produto. Desligue imediatamente o produto se alguma pessoa ou animal entrarem na zona de segurança de 15 m. Caso haja mais do que um operador a trabalhar na mesma área, mantenha uma distância de segurança mínima de 2 vezes a altura da árvore e, no mínimo, 15 m.

• Certifique-se de que consegue deslocar-se de forma segura e que está numa posição estável. Observe a área à sua volta para detetar eventuais obstáculos como raízes, pedras, galhos e valas. Tenha cuidado ao executar trabalhos em declives.

• Não se debruce. Mantenha sempre os pés numa posição estável e um bom equilíbrio.

• Antes de ligar o produto, coloque-o numa superfície plana, a uma distância mínima de 3 m da fonte de combustível e do local onde abastece o combustível. Certifique-se de que não existem objetos próximos ou em contacto com o equipamento de corte.

• Se o equipamento de corte estiver a funcionar em ralenti, efetue a afinação necessária numa oficina autorizada. Não utilize o produto até que esteja devidamente afinado ou reparado.

• Tenha cuidado com a projeção de objetos. Utilize sempre proteção ocular aprovada e mantenha-se afastado da proteção do equipamento de corte. Podem ser projetadas pedras e outros objetos pequenos para os seus olhos e causar cegueira ou outros ferimentos.

• Nunca pouse o produto com o motor em funcionamento a menos que tenha uma boa visibilidade do mesmo.

• Não retire nem deixe que outras pessoas retirem o material cortado com o motor ligado ou com o equipamento de corte em funcionamento, pois tal poderá resultar em ferimentos graves.

• Desligue sempre o motor e certifique-se de que o equipamento de corte não está em rotação antes de remover o material enredado no eixo da lâmina ou preso entre a proteção e o equipamento de corte.

• Tenha cuidado ao remover material à volta do acessório de corte. A engrenagem cónica aquece durante o funcionamento e pode causar queimaduras.

• Os gases de escape do motor são quentes e podem conter faíscas. Risco de incêndio. Tenha cuidado na presença de materiais secos e inflamáveis.

• Desligue o motor antes de se deslocar para uma nova área de trabalho. Coloque sempre a proteção de transporte antes de mover o equipamento.

• A sobreexposição a vibrações pode levar a lesões arteriais ou nervosas em pessoas com má circulação sanguínea. Consulte um médico em caso de sintomas relacionados com a sobre-exposição a vibrações. Alguns desses sintomas são entorpecimento, perda de sensibilidade, formigueiro, pontadas, dor, perda de força, alterações na cor ou condição da pele. Estes sintomas surgem normalmente nos dedos, nas mãos ou nos pulsos. O risco dessas lesões aumenta a baixas temperaturas. Verificar o bloqueio do acelerador O bloqueio do acelerador bloqueia o acelerador na posição de ralenti para evitar o funcionamento acidental do acelerador. Quando solta o punho, tanto o acelerador como o respetivo bloqueio retornam às suas posições iniciais.

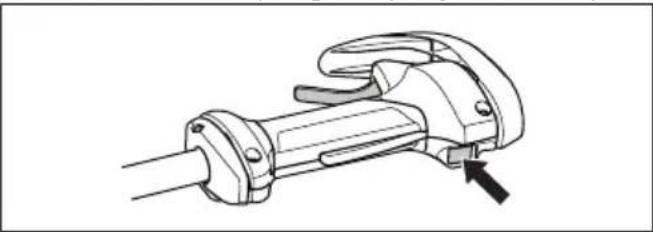

2. Quando soltar o bloqueio do acelerador, certifique-

se de que o acelerador (B) está bloqueado na posição de ralenti.

3. Empurre o bloqueio do acelerador (A) e certifique-se

de que este regressa à sua posição inicial quando libertado.

4. Certifique-se de que o bloqueio do acelerador (A) e

o acelerador (B) se deslocam livremente.

5. Ligue o produto e aplique a aceleração total.

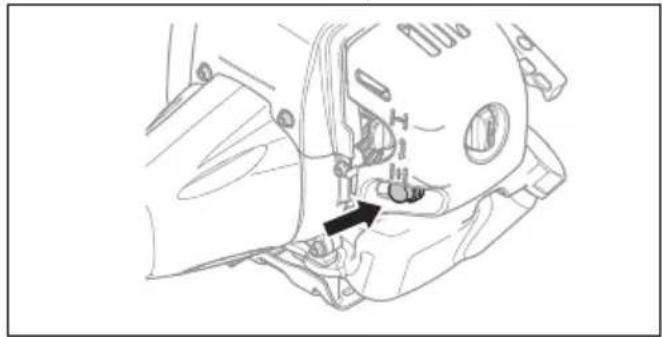

Consulte Arrancar o motor na página 152

6. Solte o acelerador (B) e certifique-se de que o

acessório de corte para e permanece parado. ATENÇÃO: Se o acessório de corte se mover com o acelerador na posição de ralenti, ajuste o ralenti. Consulte Manutenção na página 155

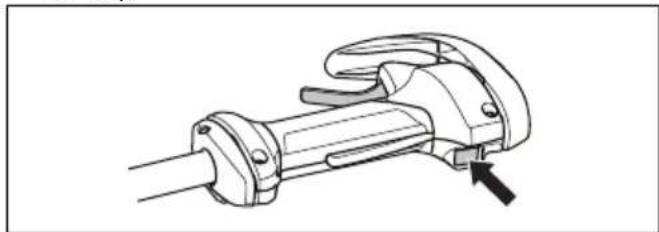

Verificar o interruptor de paragem

2. Desloque o interruptor de paragem para a posição

de paragem e certifique-se de que o motor para. Verificar a proteção do acessório de corte ATENÇÃO: Caso esteja montada uma proteção do acessório de corte incorreta ou defeituosa, tal pode causar ferimentos pessoais graves. Consulte Instruções de segurança para montagem na página 140

ATENÇÃO: Utilize sempre a proteção do acessório de corte recomendada para o acessório de corte que utilizar. Caso esteja montada uma proteção do acessório de corte incorreta ou defeituosa, tal pode causar ferimentos pessoais graves. Consulte Especificações técnicas na página

A proteção do acessório de corte evita lesões provocadas pela projeção de objetos soltos na direção do utilizador. Também evita ferimentos que ocorrem se tocar no acessório de corte.

1. Efetue uma inspeção visual para verificar se existem

danos, como por exemplo fissuras.

2. Substitua a proteção do equipamento de corte, caso

esteja danificada. Verificar o sistema antivibração

1. Certifique-se de que não existem fissuras nem

deformações nas unidades antivibração.

2. Confirme que as unidades antivibração estão bem

fixadas na unidade do motor e na unidade do punho. Consulte Vista geral do produto na página 138 para obter informações sobre a localização do sistema antivibração no produto. 1099 - 001 - 01.03.2019 143Verificar o silenciador ATENÇÃO: Nunca utilize um produto com um silenciador defeituoso. ATENÇÃO: Tenha em atenção que os gases de escape do motor são quentes e podem conter faíscas causadoras de incêndios. Nunca ligue o produto em interiores ou nas proximidades de material inflamável! O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador. Para silenciadores, é muito importante que as instruções de verificação, manutenção e assistência do produto sejam seguidas.

• Verifique regularmente se o silenciador está fixado ao produto. Acessório de corte ATENÇÃO: O equipamento de corte não pode rodar quando realizar tarefas no mesmo. Certifique-se de que o motor parou. Retire a cobertura da vela de ignição antes de realizar tarefas no equipamento de corte. ATENÇÃO: Certifique-se de que o equipamento de corte não está danificado. Um equipamento de corte danificado pode provocar acidentes. Substitua um acessório de corte que se encontre danificado. ATENÇÃO: Utilize o equipamento de corte correto. Utilize apenas o equipamento de corte com as proteções recomendadas, consulte Acessórios na página 163

Equipamento de corte

• Utilize as lâminas e facas de jardineiro para cortar relva espessa.

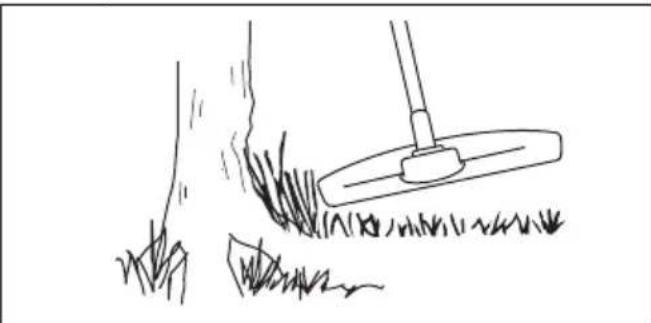

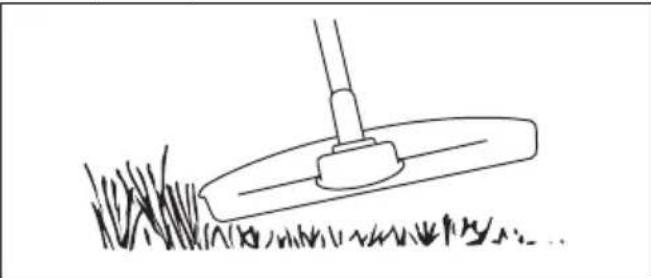

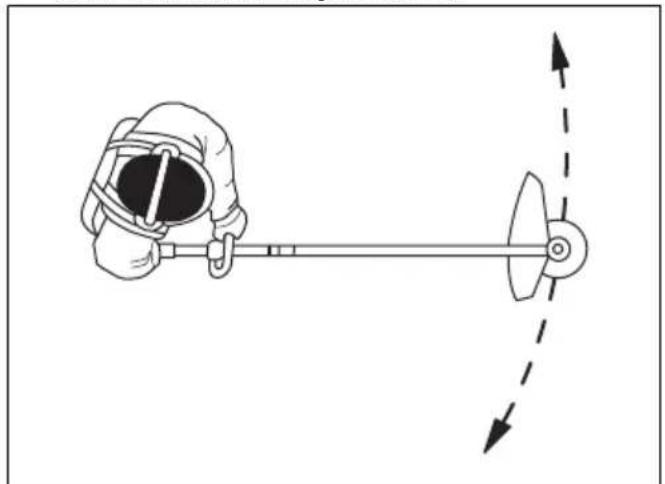

• Utilize a cabeça do aparador para cortar a relva.

• Uma lâmina mal afiada ou danificada aumenta o risco de acidente. Mantenha sempre os dentes de corte da lâmina bem afiados. Siga as instruções em Para afiar a faca de jardineiro e a lâmina de relva na página 159 e utilize o calibrador de lima recomendado.

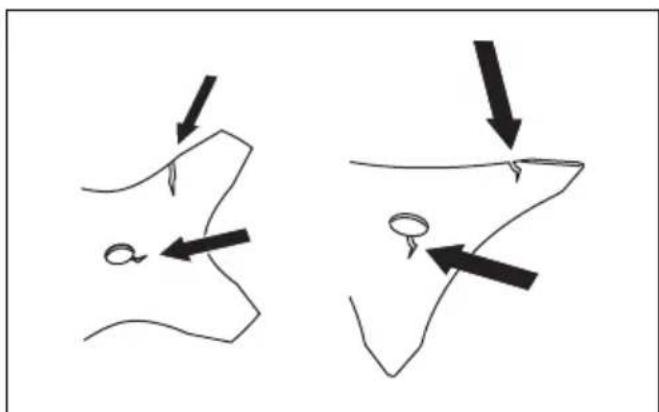

• Verifique se o acessório de corte apresenta danos e fissuras. Substitua o acessório de corte danificado.

• Utilize apenas acessórios de corte com as proteções recomendadas. Consulte o capítulo Acessórios na página 163

Lâmina de serra e lâmina de relva

• Utilize lâminas afiadas corretamente. Uma lâmina mal afiada ou danificada aumenta o risco de ferimentos.

• Utilize a configuração correta para as lâminas. A configuração correta da lâmina é de 1 mm. Uma lâmina configurada incorretamente aumenta o risco de ferimentos e danos.

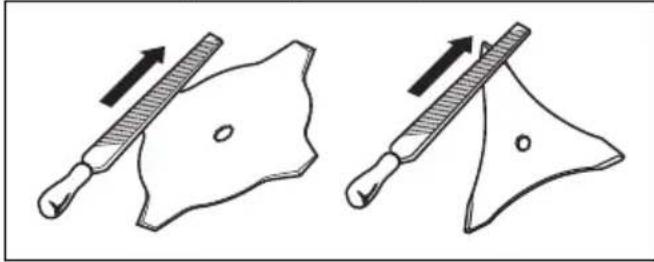

1099 - 001 - 01.03.2019• Para afiar e definir corretamente a lâmina, consulte as instruções fornecidas com a lâmina. Cabeçote de recorte ATENÇÃO: Certifique-se sempre de que a linha do aparador é enrolada firme e uniformemente à volta do tambor, para evitar a ocorrência de vibrações prejudiciais.

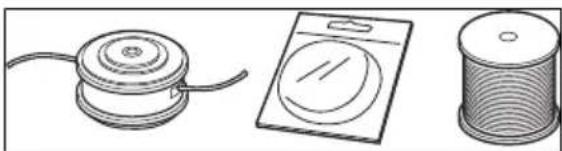

• Utilize apenas linhas e cabeças do aparador recomendadas.

• Utilize apenas acessórios de corte recomendados.

• Máquinas mais pequenas requerem cabeças do aparador pequenas e vice-versa.

• O comprimento da linha do aparador é importante. Uma corda de corte mais comprida requer maior potência do motor do que uma corda mais curta de igual diâmetro.

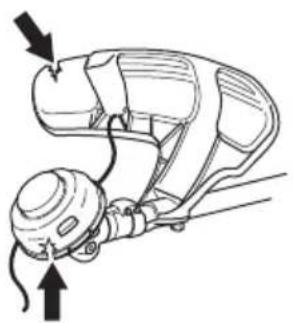

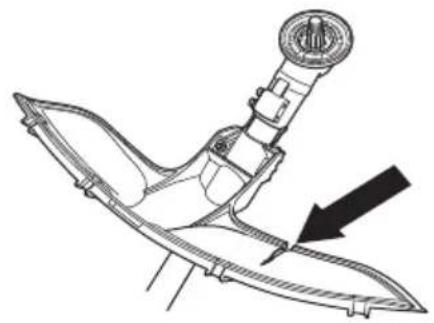

• Certifique-se de que a cortadora da proteção de recorte está intacta. Isto corta a linha do aparador com o comprimento correto.

• Embeba a linha do aparador em água durante dois dias antes da utilização para aumentar a vida útil. Instruções de segurança para manutenção ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Pare o motor e certifique-se de que o equipamento de corte para. Remova a cobertura do cilindro e retire a cobertura da vela de ignição antes de efetuar a manutenção.

• Os gases de escape do motor contêm monóxido de carbono, um gás inodoro, tóxico e altamente perigoso que pode provocar a morte. Não utilize o produto em zonas interiores ou espaços fechados.

• Os gases de escape do motor são quentes e podem conter faíscas. Não opere o produto em locais fechados ou próximo de materiais inflamáveis.

• A utilização de acessórios e a realização de alterações no produto que não sejam aprovadas pelo fabricante podem causar ferimentos graves ou morte. Não altere o produto. Utilize sempre acessórios originais.

• Se a manutenção não for realizada de forma correta e regular, existe um maior risco de ferimentos e danos ao produto.

• Realize apenas a manutenção recomendada neste manual do utilizador. A manutenção deve ser realizada por uma oficina autorizada da Husqvarna.

• Leve o produto regularmente a uma oficina Husqvarna autorizada para realizar a manutenção.

• Substitua as peças danificadas, gastas ou partidas. Segurança no manuseamento do combustível ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não misture o combustível em espaços interiores ou próximo de uma fonte de calor.

• Não ligue o produto se houver combustível ou óleo do motor sobre o produto. Remova o combustível/ óleo indesejado e deixe o produto secar. Remova o combustível indesejado do produto.

• Se derramar combustível na sua roupa, troque de roupa imediatamente.

• Não deixe que o combustível entre em contacto com o seu corpo, pois pode causar ferimentos. Se o combustível entrar em contacto com o seu corpo, use sabão e água para o remover.

• Não ligue o motor se derramar óleo ou combustível no produto ou no seu corpo.

• Não ligue o produto se o motor tiver uma fuga. Examine regularmente o motor quanto a fugas.

• Tenha cuidado com o combustível. O combustível é inflamável e os gases são explosivos e podem causar ferimentos ou morte.

• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe um fluxo de ar suficiente.

• Não fume perto de combustível ou do motor.

• Não coloque objetos quentes perto do combustível ou do motor.

• Não acrescente combustível com o motor em funcionamento.

• Certifique-se de que o motor está frio antes de reabastecer.

• Antes de reabastecer, abra lentamente a tampa do depósito de combustível e liberte a pressão com cuidado.

• Não adicione combustível ao motor numa área interior. O fluxo de ar insuficiente pode causar ferimentos ou morte devido a asfixia ou monóxido de carbono.

• Aperte a tampa do depósito de combustível com cuidado ou pode ocorrer um incêndio.

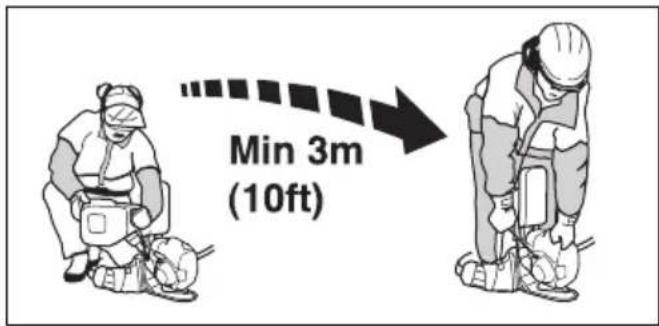

• Desloque o produto a uma distância mínima de 3 m (10 pés) da posição onde abasteceu o depósito antes de começar.

• Não encha demasiado o depósito de combustível.

• Certifique-se de que não ocorrem fugas quando desloca o produto ou o recipiente de combustível.

• Não coloque o produto ou um recipiente de combustível onde houver uma chama aberta, faísca 1099 - 001 - 01.03.2019 145ou luz piloto. Certifique-se de que a área de armazenamento não contêm uma chama aberta.

• Utilize apenas recipientes aprovados quando deslocar ou armazenar o combustível.

• Esvazie o depósito de combustível antes do armazenamento a longo prazo. Respeite a legislação local sobre a eliminação de combustível.

• Limpe o produto antes do armazenamento a longo prazo.

• Remova a cobertura da vela de ignição antes de armazenar o produto, para se certificar de que o motor não arranca acidentalmente. Montagem Introdução ATENÇÃO: Antes de montar o produto, tem de ler e compreender o capítulo sobre segurança. ATENÇÃO: Retire o cabo da vela de ignição antes de montar o produto. Montar o eixo motriz flexível

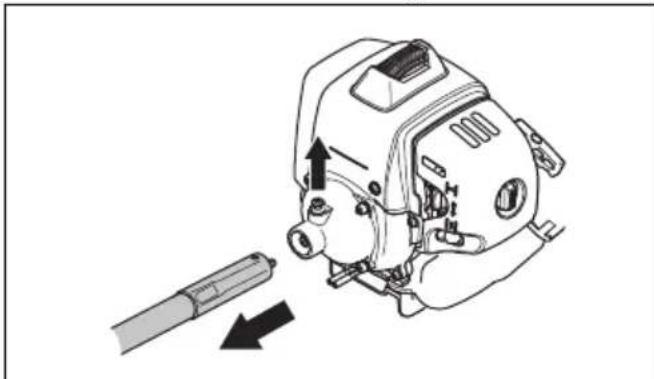

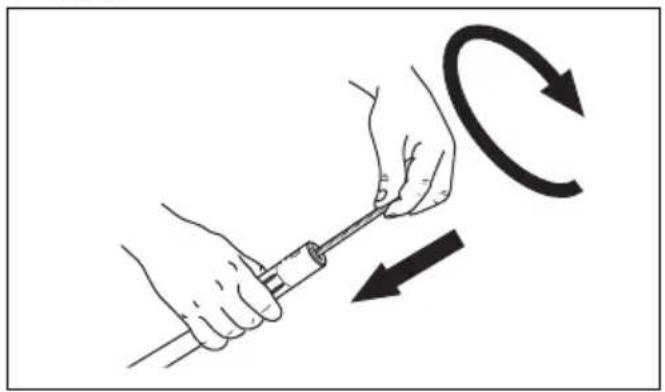

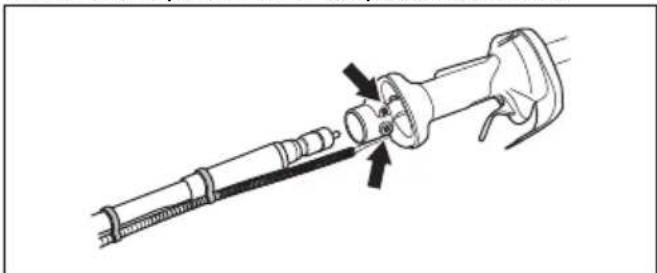

1. Retire os 2 parafusos no acoplamento do eixo.

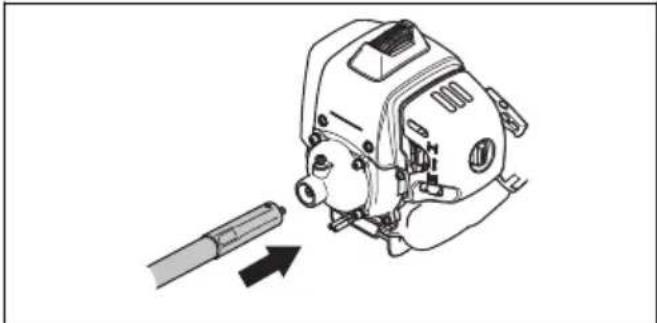

2. Coloque o eixo motriz flexível através dos ilhós na

3. Rode e empurre o eixo motriz flexível em simultâneo

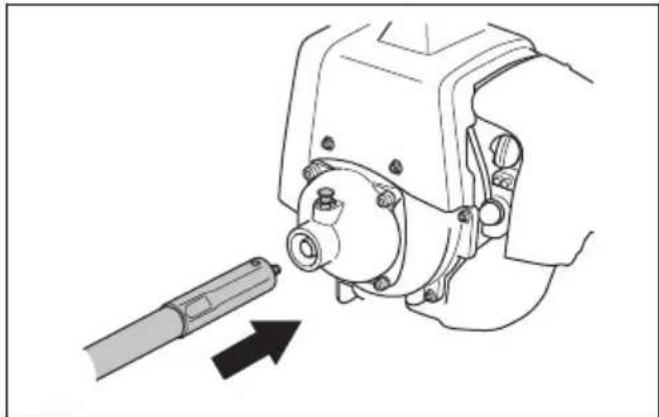

5. Monte a manga do eixo motriz na cobertura da

embraiagem. Rode e empurre o eixo motriz em simultâneo para o ligar.

6. Certifique-se de que o pino de bloqueio regressa à

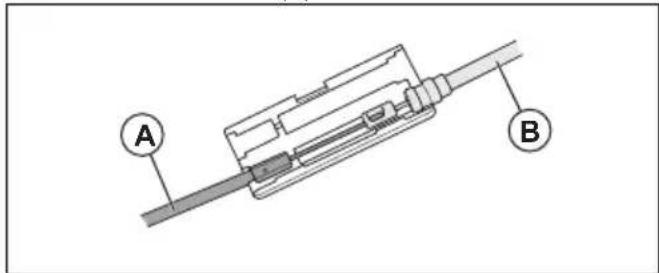

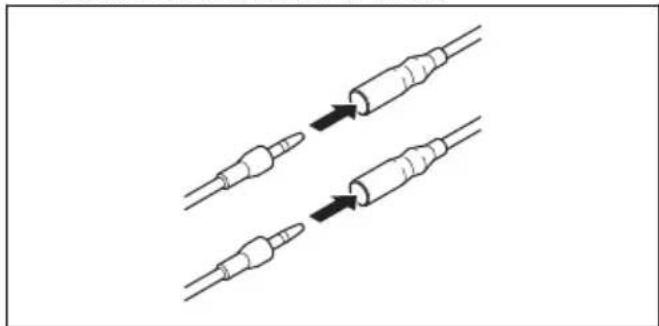

posição inicial. Ligar o cabo do acelerador e os fios do interruptor de paragem

1. Abra a cobertura.

2. Ligue o cabo do acelerador (A) da cablagem e o

4. Ligue os fios do interruptor de paragem aos

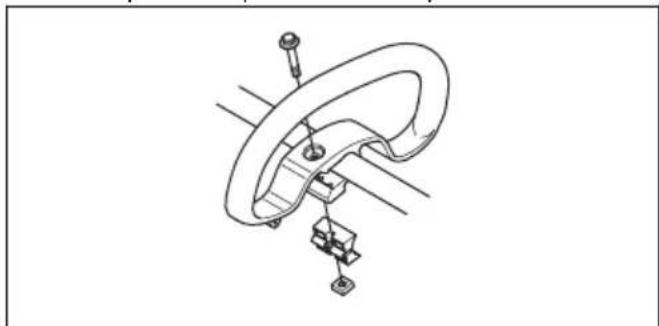

conectores relacionados do motor. Montar o punho fechado

1. Coloque o punho fechado no eixo.

2. Fixe o espaçador na ranhura do punho fechado.

Fixe a porca e o parafuso. Não aperte totalmente.

3. Ajuste o produto para que fique numa posição de

Montar o punho em J ATENÇÃO: Utilize o punho em J com lâminas de relva/cortadoras de relva ou cabeças de aparador/lâminas de plástico. 146 1099 - 001 - 01.03.2019Não utilize lâminas de serra ou lâminas dedesbaste com o punho em J.1. Monte o punho em J no punho fechado com trêsparafusos.2. Ajuste o produto para que fique numa posição detrabalho aplicável.3. Aperte os parafusos. Para montar o equipamento de corte O equipamento de corte inclui um equipamento de cortee uma proteção para o equipamento de corte.ATENÇÃO: Utilize luvas de protecção.ATENÇÃO: Utilize sempre a proteção doequipamento de corte recomendada para oequipamento de corte em causa. Consulte ocapítulo Acessórios na página 163 ATENÇÃO: Um equipamento de corteinstalado incorretamente pode resultar emferimentos ou morte. Montar e desmontar a proteção do acessório de corte e a cabeça do aparador CUIDADO: Certifique-se de que a extensãoda proteção é instalada.1. Fixe a proteção do acessório de corte correta (A)para a cabeça do aparador. Consulte Equipamentode corte na página 144 2. Coloque a proteção do acessório de corte noencaixe do eixo.3. Fixe a proteção do acessório de corte com oparafuso.4. Instale o acionador (B) no eixo de saída.5. Rode o eixo de saída até que um dos orifícios doacionador fique alinhado com o orifíciocorrespondente na caixa de engrenagem.6. Coloque o pino de bloqueio (C) no orifício parabloquear o eixo.

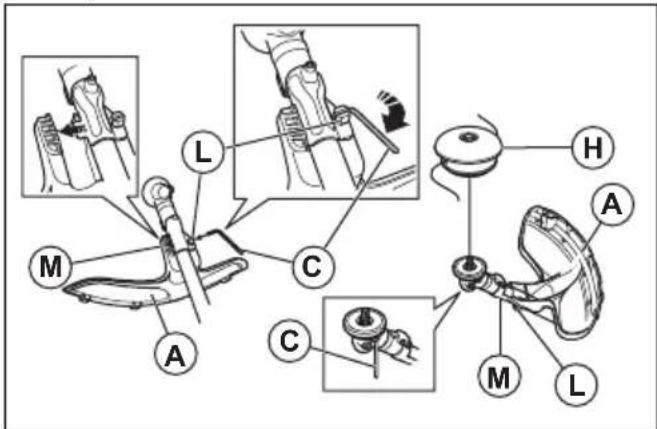

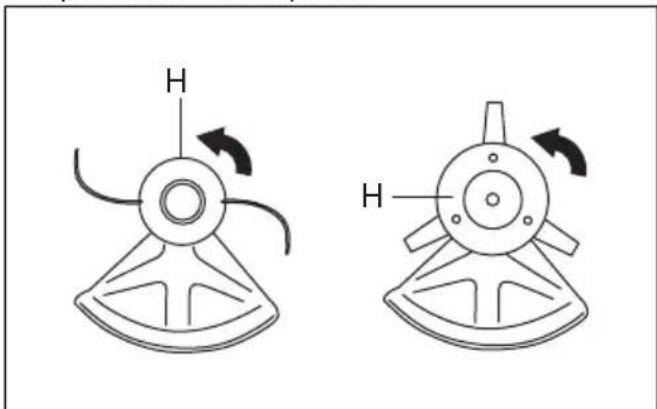

7. Rode a cabeça do aparador/lâminas de plástico (H)no sentido oposto ao da rotação das cabeça doaparador/lâminas de plástico.

8. Para desmontar, siga as instruções na sequênciaoposta.

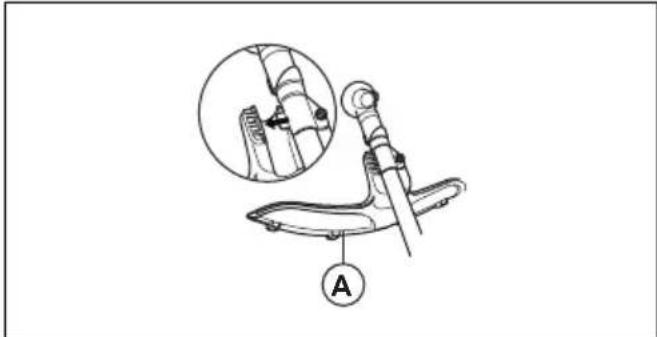

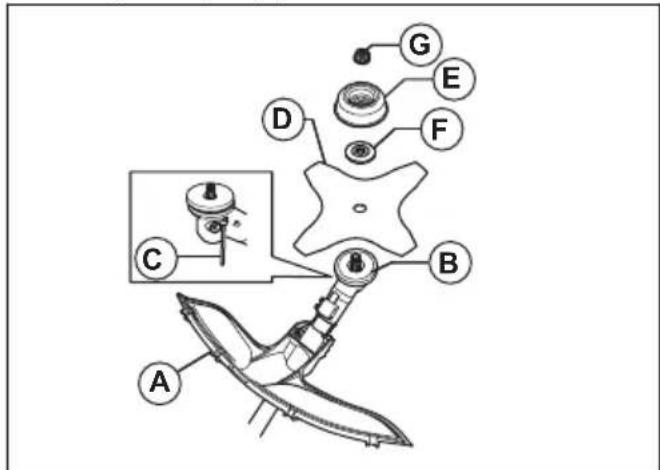

Para fixar a lâmina de relva e a proteção da lâmina de relva/proteção combinada

1. Coloque a proteção da lâmina/proteção combinada(A) no eixo e aperte o parafuso para a fixar.

2. Certifique-se de que extensão da proteção éremovida.3. Rode o eixo de saída até alinhar um dos orifícios doacionador (B) com o orifício correspondente na caixade engrenagem.4. Coloque o pino de bloqueio (C) no orifício parabloquear o eixo.1099 - 001 - 01.03.2019 1475. Coloque a lâmina de relva (D), o copo de apoio (E) e a flange de apoio (F) no eixo de saída.

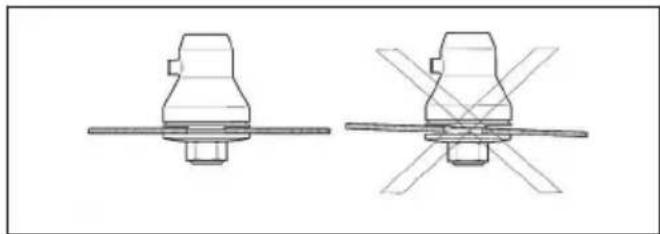

6. Certifique-se de que o acionador e a flange de apoio

se encaixam corretamente no furo central da lâmina de relva.

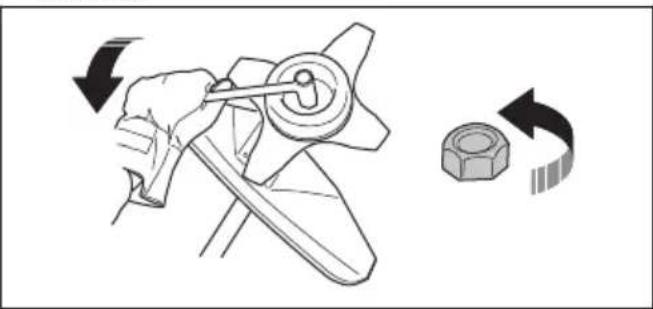

7. Instale a porca (G).

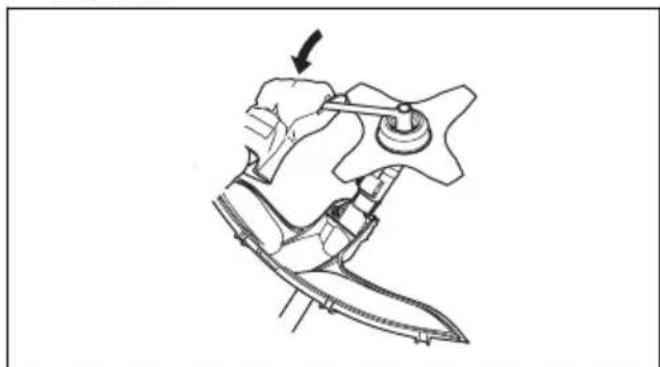

8. Aperte a porca com a chave de caixa. Mantenha o

cabo da chave de caixa junto à proteção da lâmina. Aperte no sentido contrário ao da rotação do equipamento de corte. Aperte com um binário de 35-50 Nm. Fixar a extensão da proteção CUIDADO: Utilize a extensão da proteção quando utilizar a cabeça do aparador/lâmina de plástico. Não utilize a extensão da proteção quando utilizar uma lâmina de relva.

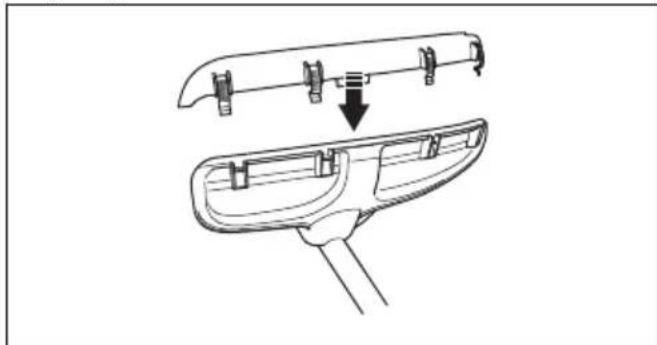

1. Coloque a extensão da proteção na ranhura da

proteção do acessório de corte.

2. Utilize os 4 ganchos de bloqueio para instalar a

extensão da proteção na respetiva posição na proteção do acessório de corte. Remover a extensão da proteção

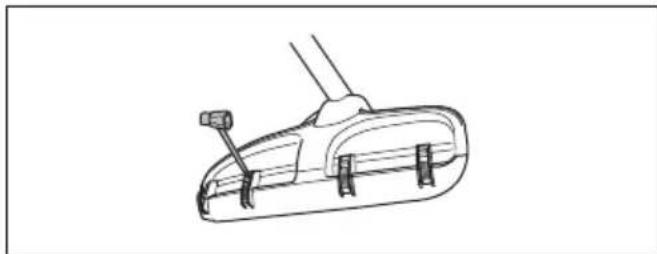

• Utilizando a chave para velas de ignição, solte os ganchos de bloqueio. Instalar a proteção para transporte

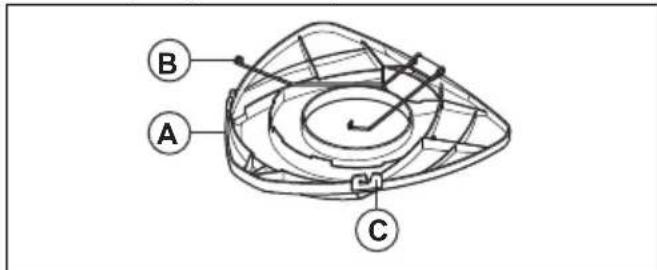

1. Instale a lâmina na proteção para transporte (A).

2. Encaixe os dois fechos (B) nas ranhuras (C) para

fixar a proteção de transporte.

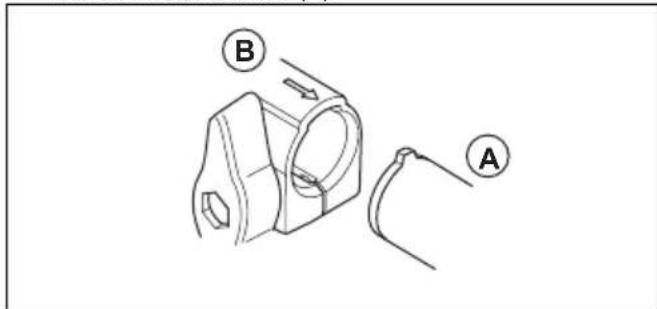

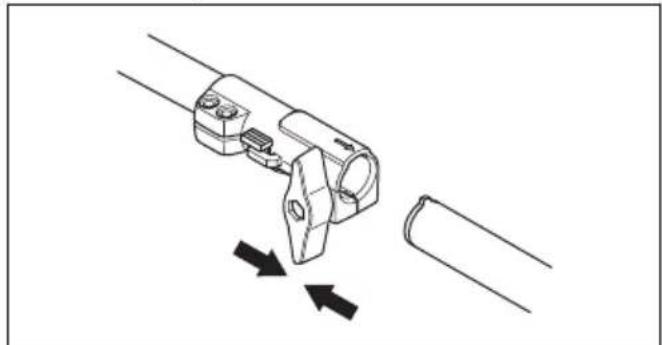

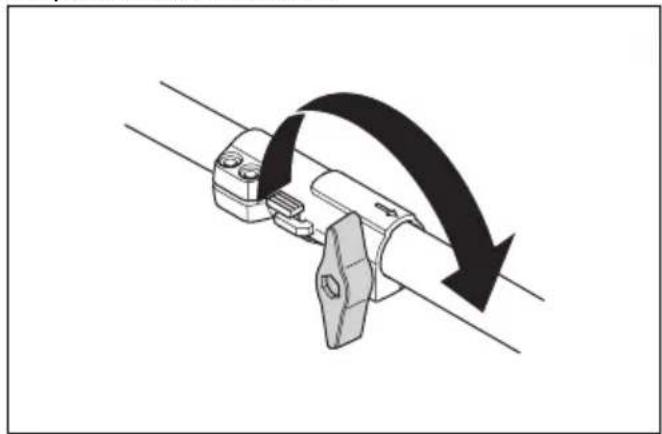

Montar o eixo de duas peças

1. Rode o botão para desapertar o acoplamento.

2. Alinhe a saliência do acessório de corte (A) com a

seta do acoplamento (B).

1099 - 001 - 01.03.20193. Empurre cuidadosamente o eixo no acoplamento até ouvir um clique.

4. Aperte o botão totalmente.

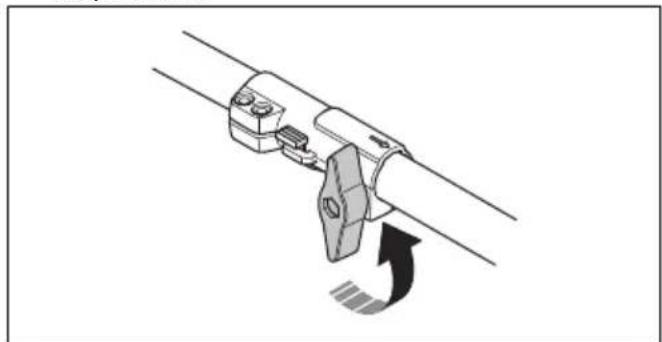

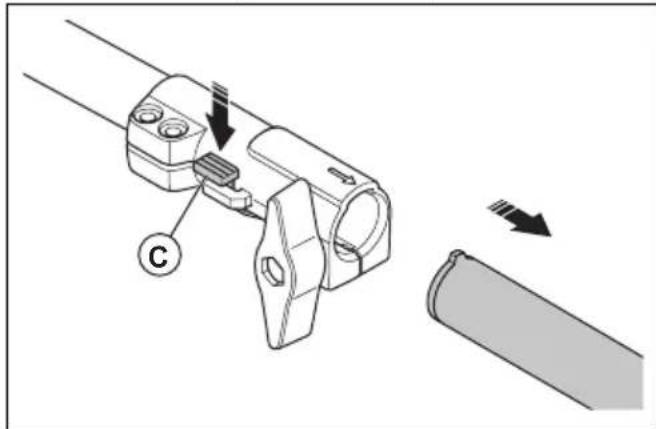

Desmontar o eixo de duas peças

1. Rode o botão três voltas para desapertar o

2. Carregue e mantenha o botão (C).

3. Segure firmemente na extremidade do eixo ao qual

o motor está fixado.

4. Puxe o acessório para fora do acoplamento.

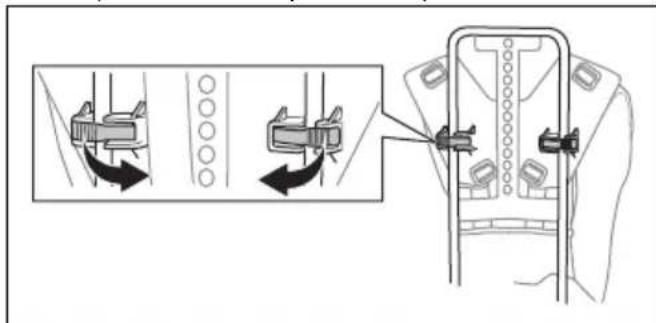

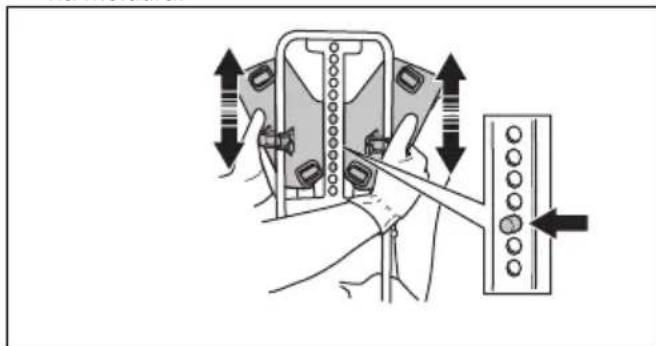

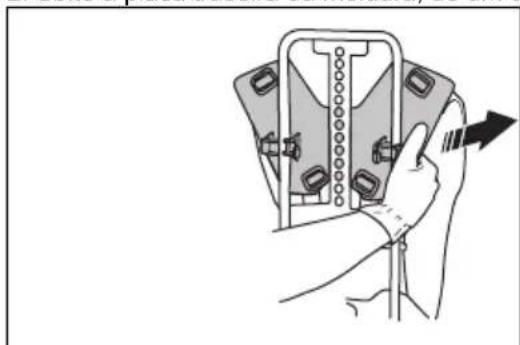

Ajustar a altura da placa traseira

1. Desaperte os fechos que fixam a placa traseira.

2. Solte a placa traseira da moldura, de um dos lados.

3. Ajuste a placa traseira na altura correta. Assegure-

se de que o pino fica alinhado com um dos orifícios na moldura. Ajustar a correia

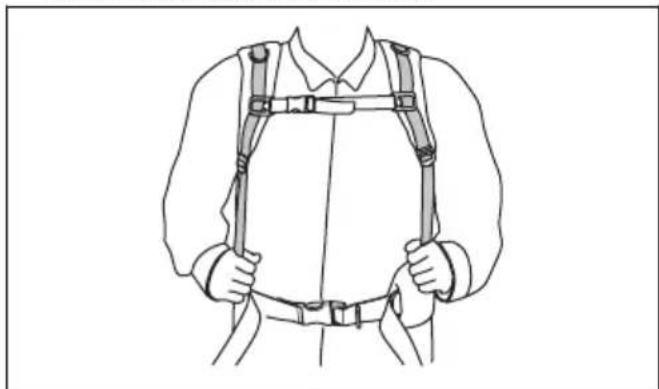

1. Coloque a correia do produto.

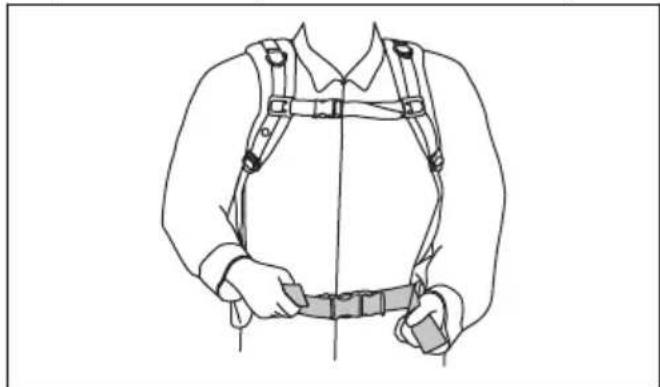

1099 - 001 - 01.03.2019 1492. Aperte bem a correia do quadril. Certifique-se de que a correia do quadril fica alinhada com o quadril.

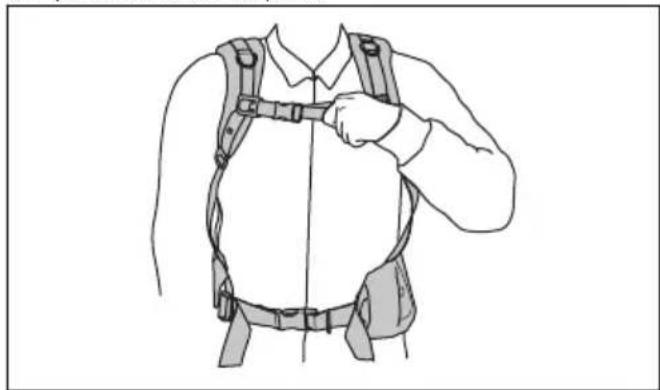

3. Aperte a correia de peito.

4. Ajuste a correia de peito na vertical. Certifique-se de

que a correia de peito está justa ao seu corpo.

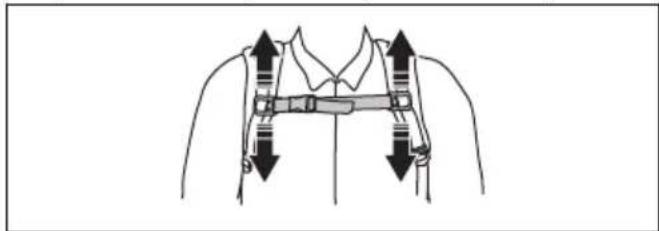

5. Ajuste a correia de ombro até o peso ficar distribuído

uniformemente sobre os ombros. Funcionamento Introdução ATENÇÃO: Antes de utilizar o produto, tem ler e compreender o capítulo sobre segurança. Antes de utilizar o produto

• Examine a área de trabalho para se certificar de que conhece o tipo de terreno, a inclinação do solo e a existência de obstáculos como pedras, ramos e valas.

• Efetue uma inspeção de revisão do produto.

• Efetue as inspeções de segurança, manutenção e assistência fornecidas neste manual.

• Certifique-se de que todas as coberturas, proteções, punhos e equipamento de corte estão devidamente instalados e não estão danificados.

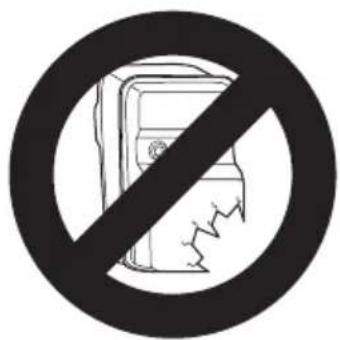

• Certifique-se de que não existem fissuras na parte inferior dos dentes da lâmina de relva ou no orifício central da lâmina. Substitua a lâmina, caso esteja danificada.

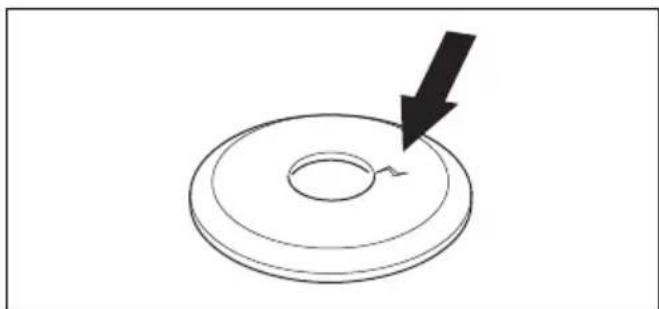

• Examine o flange de apoio quanto à existência de fissuras. Substitua o flange de apoio, caso esteja danificado. 150 1099 - 001 - 01.03.2019• Certifique-se de que a porca de fixação não pode ser retirada manualmente. Se conseguir retirá-la manualmente, é sinal de que não está a fixar bem o equipamento de corte e que é necessário substituí- la.

• Examine se a proteção da lâmina está danificada ou se apresenta fissuras. Substitua a proteção da lâmina se esta tiver sido atingida ou se tiver fissuras.

• Examine a cabeça do aparador e a proteção do acessório de corte quanto a danos ou fissuras. Substitua a cabeça do aparador e a proteção do acessório de corte, caso tenham sido atingidos ou se tiverem fissuras. Combustível Este produto tem um motor de dois tempos. CUIDADO: O tipo errado de combustível pode resultar em danos no motor. Utilize uma mistura de gasolina e óleo para motor de dois tempos. Gasolina CUIDADO: Use sempre mistura de gasolina/ óleo de qualidade com um mínimo de 90 octanas (RON). Se usar um grau inferior de octanas, as bielas do motor podem começar a "bater". Isto aumenta significativamente a temperatura do motor, o que, por sua vez, pode causar graves avarias no mesmo. CUIDADO: Se o seu produto estiver equipado com um catalisador, utilize uma mistura de gasolina sem chumbo/óleo de boa qualidade. A gasolina com chumbo destrói o catalisador.

• Utilize, sempre que possível, gasolina ecológica, a chamada gasolina com base em alquilatos.

• Pode ser utilizada mistura de combustível com etanol, E10 (teor máximo de etanol na mistura 10%). A utilização de misturas de combustível com etanol superiores a E10 irá fazer com que o motor funcione com uma mistura de ar-combustível inadequada, o que pode danificar o motor.

• Recomendamos um índice de octanas superior ao trabalhar a uma velocidade elevada contínua. Combustível alquilado da Husqvarna Recomendamos a utilização de combustível alquilado da Husqvarna para obter o melhor desempenho. O combustível contém menos materiais perigosos do que o combustível normal, o que reduz os gases de escape nocivos. O combustível fornece uma pequena quantidade de resíduos perigosos após a combustão, o que mantém os componentes do motor mais limpos. Isto prolonga a vida útil do motor. O combustível alquilado da Husqvarna não está disponível em todos os mercados. Óleo para motores a dois tempos CUIDADO: Um óleo de qualidade insatisfatória e/ou uma mistura de óleo/ combustível incorreta podem danificar o produto e reduzir a vida útil dos catalisadores. CUIDADO: Não use óleo para motores de dois tempos formulado para motores fora de borda arrefecidos a água, também conhecido como óleo para motores fora de borda. 1099 - 001 - 01.03.2019 151CUIDADO: Não utilize óleo para motores a quatro tempos.

• Para obter melhores resultados e desempenho, use o óleo para motor de dois tempos da Husqvarna.

• Se o óleo para motores de dois tempos da Husqvarna não estiver disponível, use um outro óleo para motores de dois tempos de boa qualidade destinado a motores arrefecidos a ar. Entre em contacto com o seu revendedor com assistência técnica para selecionar o óleo correto. Gasolina, l Óleo para motores de dois tempos, l 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Misturar gasolina e óleo para motores de dois tempos CUIDADO: Ao misturar pequenas quantidades de combustível, existe o risco de pequenos erros poderem influenciar drasticamente a mistura. Meça cuidadosamente a quantidade de óleo a ser misturada, confirmando assim que obtém a mistura correta.

1. Encha metade da gasolina a usar.

2. Adicione a quantidade de óleo total, e misture (agite)

a mistura de combustível.

3. Adicione a restante gasolina.

4. Misture cuidadosamente (agite) a mistura de

combustível, e encha o depósito de combustível do produto.

5. Esvazie e limpe o depósito de combustível se não

utilizar o produto durante um período prolongado. Nota: Não misture combustível para mais de 1 mês de cada vez, e misture sempre a gasolina e o óleo num recipiente limpo adequado para combustível. Para encher o depósito de combustível

1. Limpe bem à volta da tampa do depósito de

2. Agite ligeiramente o recipiente e certifique-se de que

o combustível fica totalmente misturado. Utilize um contentor de combustível com proteção contra enchimento excessivo.

3. Encha o depósito de combustível.

5. Antes de ligar o produto, afaste-o, no mínimo, 3 m

(10 pés) da fonte de combustível e do local de abastecimento. CUIDADO: Sujidades nos depósitos acarretam distúrbios no funcionamento. Limpe o depósito de combustível e o depósito de óleo de corrente regularmente, e substitua o filtro de combustível, no mínimo, uma vez por ano. Arrancar o motor ATENÇÃO: Mantenha a distância de segurança de 15 m quando ligar o motor. Existe o risco de o equipamento de corte começa a girar.

1. Leve o contacto de paragem à posição de arranque.

1099 - 001 - 01.03.20192. Pressione a ampola da purga de ar até que começar a entrar combustível na ampola.

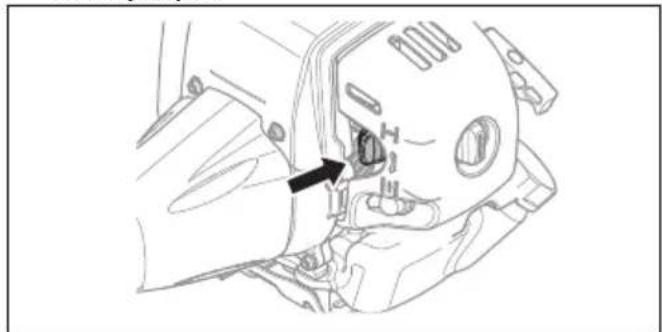

3. Ponha o controlo do estrangulador na posição de

4. Apoie o corpo do produto contra o solo com a mão

esquerda. Não pise o produto.

5. Puxe o punho do cabo de arranque lentamente até

começar a sentir alguma resistência e, em seguida puxe o punho do cabo de arranque com força. ATENÇÃO: Não enrole o cabo de arranque à volta da sua mão.

6. Continue a puxar o punho do cabo de arranque até

o motor arrancar. CUIDADO: Não puxe o cabo de arranque até que pare. Não largue o cabo de arranque quando estiver totalmente estendido. Solte o cabo de arranque lentamente. Risco de danificar o produto.

7. Quando o motor arrancar, coloque o controlo do

estrangulador na posição de arranque e acelere ao máximo. O acelerador desengata automaticamente da posição de arranque.

8. Certifique-se de que o motor funciona sem

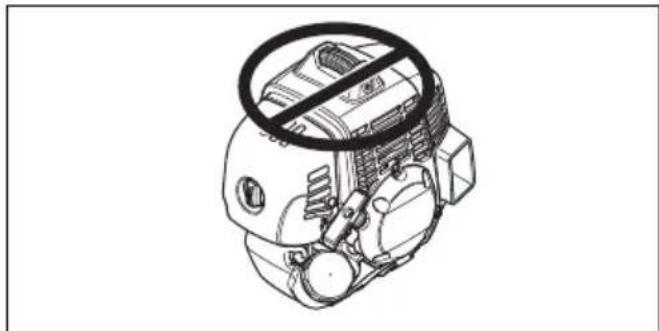

problemas. ATENÇÃO: Mantenha o corpo afastado da cobertura da vela de ignição. Risco de queimaduras. Não utilize o produto com uma cobertura da vela de ignição danificada. Risco de choque elétrico. Parar o motor

• Desloque o interruptor de paragem para a posição de stop. Instruções gerais de trabalho ATENÇÃO: Tenha cuidado ao cortar uma árvore que se encontra sob tensão. Pode voltar à sua posição normal antes ou depois do corte e atingi-lo a si ou ao produto, provocando ferimentos.

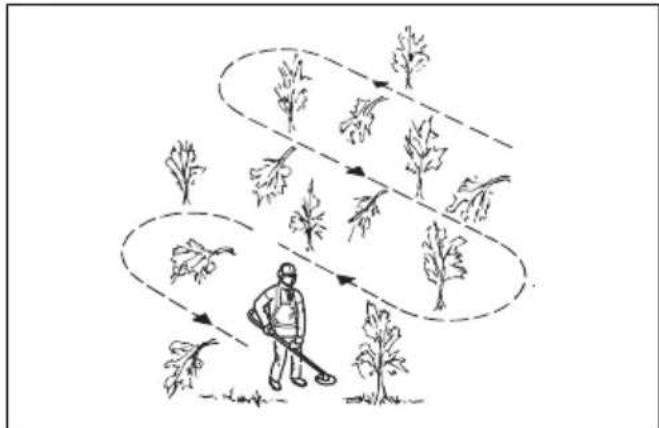

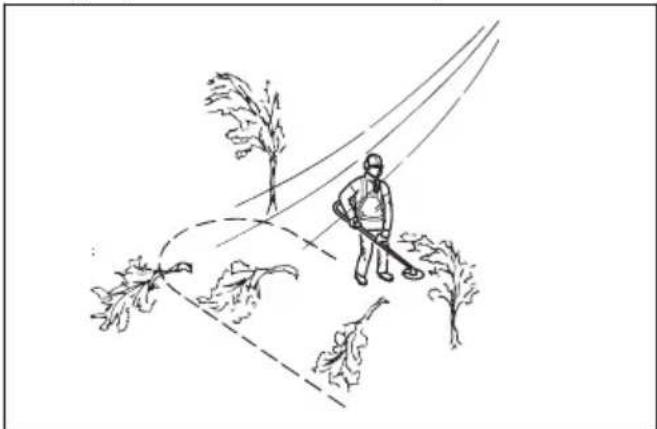

• Limpe uma área numa das extremidades da área de trabalho e comece o trabalho a partir daí.

• Desloque-se em padrões regulares ao longo da área de trabalho.

• Mova o equipamento totalmente para a esquerda e para a direita para limpar uma área de 4-5 m de cada vez.

• Limpe uma área de 75 m antes de se virar e voltar atrás. Mova o recipiente de combustível juntamente consigo à medida que avança.

• Desloque-se numa direção em que não atravesse mais valas e obstáculos do que o necessário. 1099 - 001 - 01.03.2019 153• Desloque numa direção em que o vento faça cair a vegetação cortada numa área limpa.

• Mova-se ao longo dos declives e não a subir e a descer. Desbastar relva com a lâmina de relva CUIDADO: Não utilize lâminas de relva nem facas de jardineiro em madeira. Utilize lâminas de relva e facas de jardineiro apenas em relva densa.

• Mova o produto de um lado para o outro.

• Inicie o movimento da direita para a esquerda ao cortar. Mova o produto para a direita antes voltar a cortar.

• Corte com o lado esquerdo da lâmina de relva.

• Incline a lâmina de relva para a esquerda para que a relva caia em linha. Isto facilita a recolha da relva.

• Mantenha-se numa posição estável com os pés afastados.

• Desloque-se para a frente após cada movimento para a direita e certifique-se de que mantém uma posição estável antes de voltar a cortar.

• Mantenha o copo de apoio com uma ligeira pressão contra o solo para garantir que a lâmina de relva não atinge o solo.

• Respeite estas instruções para diminuir o risco de o material cortado se enredar na lâmina de relva: a) Acelere ao máximo. b) Não mova a lâmina de relva através do material cortado quando movimenta o produto da esquerda para a direita.

• Antes de recolher o material cortado, pare o motor e retire o produto da correia. Pouse o produto no solo. Corte de relva com um cabeçote de recorte Aparar a relva

1. Mantenha a cabeça do aparador um pouco acima do

solo a um determinado ângulo. Não empurre a linha do aparador para a relva.

2. Reduza o comprimento da linha do aparador em

10-12 cm/4-4,75 pol.

3. Reduza a velocidade do motor para diminuir o risco

de danos nas plantas.

4. Utilize 80% da aceleração quando cortar relva perto

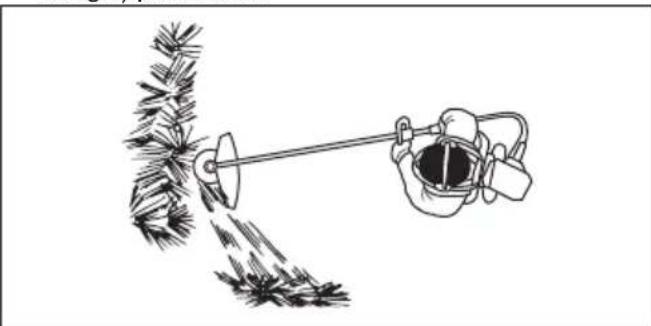

de objetos. Limpar a relva com uma lâmina de relva

1. Mantenha os pés afastados ao operar o produto.

Certifique-se de que os pés estão bem assentes no solo.

2. Coloque cuidadosamente o copo de apoio no solo.

Isto impede o contacto da lâmina com o solo.

3. Utilize um movimento lateral da direita para a

esquerda para um corte limpo. Utilize o lado esquerdo da lâmina (entre as posições correspondentes às 8 e 12 horas dos ponteiros do relógio) para cortar.

4. Incline a lâmina para a esquerda para limpar a relva.

Nota: A relva é recolhida facilmente em linha. 154 1099 - 001 - 01.03.20195. Utilize um movimento lateral da esquerda para a direita para o movimento de retorno.

6. Trabalhe com ritmo.

7. Desloque-se para a frente e mantenha os pés bem

9. Retire o produto do grampo na correia.

10. Coloque o produto no solo.

1. Certifique-se de que a linha do aparador está

paralela ao solo quando cortar.

2. Não empurre a cabeça do aparador para o solo.

Caso contrário, pode causar danos no produto.

3. Desloque o produto de um lado para o outro quando

cortar relva. Use a rotação máxima. Para aparar a relva O fluxo de ar da linha do aparador a girar pode ser utilizado para remover a relva cortada de uma área.

1. Mantenha a cabeça e a linha do aparador paralelas

ao solo e acima do mesmo.

2. Acelere ao máximo.

3. Mova a cabeça do aparador de um lado para o outro

e apare a relva. ATENÇÃO: Limpe a cobertura da cabeça do aparador sempre que instalar uma nova linha do aparador para evitar desequilíbrios e vibrações nos punhos. Efetue também uma verificação das outras peças da cabeça do aparador e limpe-as, se necessário. Manutenção Introdução ATENÇÃO: Antes de efetuar a manutenção, tem de ler e compreender o capítulo sobre segurança. É necessária formação especial para realizar qualquer tarefa de manutenção ou reparação. Garantimos a disponibilidade de reparações e manutenção profissionais. Se o seu revendedor não for uma oficina autorizada, pergunte-lhes onde se situa a oficina autorizada mais próxima. Esquema de manutenção 1099 - 001 - 01.03.2019 155Manutenção Diaria- mente Semanal- mente Mensal- mente Limpe a superfície externa. X Verifique se a correia apresenta sinais de danos. X Verifique o punho e a barra de direção para se certificar de que estão correta- mente instalados e não se encontram danificados.

Certifique-se de que o bloqueio do acelerador e o acelerador funcionam correta- mente.

Verifique o interruptor de paragem para confirmar se funciona corretamente. X Verifique se o acessório de corte não gira ao ralenti. X Limpe o filtro de ar. Substitua, se necessário. X Certifique-se de que a lâmina está afiada e instale-a corretamente no centro; verifique se existem fissuras. Se a lâmina não estiver corretamente instalada no centro pode danificar o produto.

Examine a proteção do acessório de corte quanto a danos e fissuras. Se estiver danificada, substitua.

Examine a cabeça do aparador quanto a danos e fissuras. Se estiver danificada, substitua.

Certifique-se de que os parafusos e as porcas estão apertados. X Examine o motor, o depósito de combustível e os tubos de combustível quanto a fugas.

Examine a proteção para transporte. Certifique-se de que a lâmina não se en- contra danificada e que a proteção para transporte pode ser instalada correta- mente.

Limpe o sistema de arrefecimento. X Verifique o dispositivo de arranque e a corda de arranque quanto a danos. X Examine as unidades antivibração quanto à existência de danos e fissuras. X Limpe a superfície externa da vela de ignição. Remova-o e efetue uma verifica- ção da distância entre os elétrodos. Ajuste a distância entre os elétrodos para a distância correta (consulte Especificações técnicas na página 161 ) ou substitua a vela de ignição. Certifique-se de que a vela de ignição tem um supressor.

Limpe a superfície exterior do carburador e a área circundante. X Efetue uma verificação da engrenagem cónica para se certificar de que está cheia até ¾ com lubrificante. Utilize massa lubrificante especial para encher, se necessário.

Limpe ou substitua a rede retentora de faíscas do silenciador. X Efetue uma verificação do filtro de combustível quanto a contaminação e da mangueira de combustível quanto a fissuras ou outros defeitos. Substitua, se necessário.

Efetue uma verificação de todos os cabos e ligações. X Efetue a verificação da embraiagem, das molas da embraiagem e do tambor da embraiagem quanto a desgaste. Se for necessário substituir 1 ou mais destas unidades, entre em contacto com o seu revendedor com assistência técnica.

156 1099 - 001 - 01.03.2019Manutenção Diaria- mente Semanal- mente Mensal- mente Substitua a vela de ignição. Certifique-se de que a vela de ignição tem um su- pressor.

Inspecione e limpe a rede retentora de faíscas do silenciador. X Ajustar o ralenti O seu produto Husqvarna foi fabricado em conformidade com especificações que reduzem as emissões de gases prejudiciais.

• Certifique-se de que o filtro de ar está limpo e que a cobertura do filtro de ar está montada antes de ajustar a velocidade de ralenti.

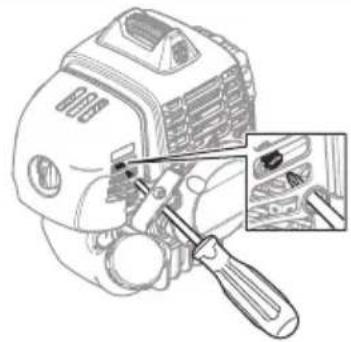

• Ajuste o ralenti com o parafuso em T de ajuste do ralenti, identificado com a marca "T". ATENÇÃO: Se o acessório de corte não parar quando ajusta o ralenti, contacte o seu revendedor de assistência. Não utilize o produto até que esteja devidamente ajustado ou reparado.

• O ralenti está correto se o motor funcionar suavemente em todas as posições. O ralenti tem de ser inferior à velocidade se o acessório de corte começar a rodar.

1. Rode o parafuso de ajuste do ralenti para a direita

até o acessório de corte começar a rodar.

2. Rode o parafuso de ajuste do ralenti para a

esquerda até o acessório de corte parar. Nota: Consulte

para obter mais informações sobre o ralenti recomendado. Limpar o sistema de arrefecimento CUIDADO: Se o sistema de arrefecimento estiver sujo ou obstruído, o produto sobreaquece, causando danos no mesmo. O sistema de refrigeração inclui:

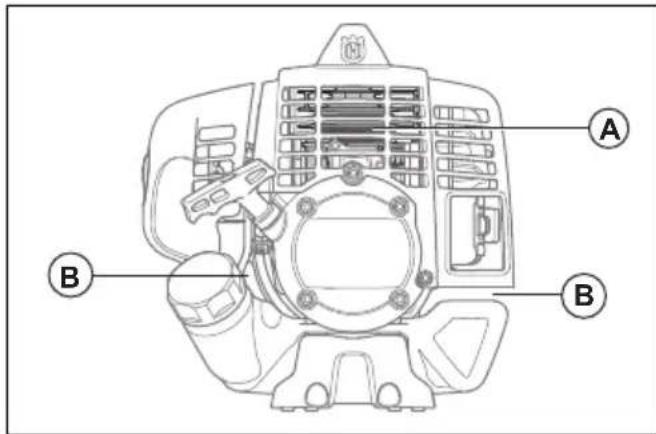

• Aletas de arrefecimento no cilindro (A).

• A admissão de ar (B).

• Certifique-se de que o sistema de arrefecimento não está sujo ou obstruído.

• Limpe o sistema de arrefecimento com uma escova semanalmente ou com maior frequência se necessário. Para limpar o filtro de ar CUIDADO: Um filtro de ar danificado tem sempre de ser substituído. Se utilizar um filtro de ar durante muito tempo, este não pode ser totalmente limpo. Substitua o filtro de ar por um filtro novo em intervalos regulares.

1. Retire a cobertura do filtro de ar e o filtro de ar.

Utilize ar ou uma escova.

4. Certifique-se de que o filtro está seco.

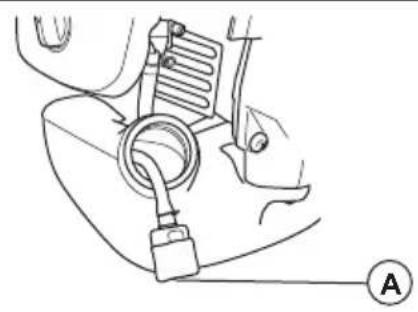

Filtro de combustível Se a alimentação de combustível ao motor falhar, certifique-se de que o orifício de ar na tampa do depósito de combustível e o filtro de combustível (A) estão limpos. 1099 - 001 - 01.03.2019 157A Aplicar massa lubrificante no eixo de duas peças

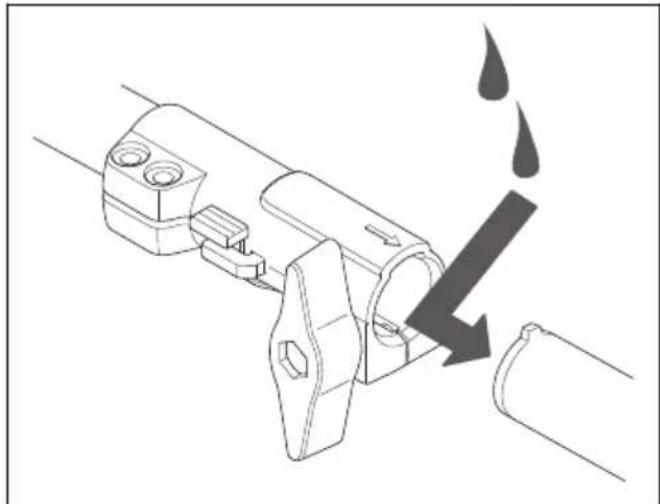

• Aplique massa lubrificante na extremidade do eixo motriz após cada 30 horas de funcionamento. Engrenagem cónica A engrenagem cónica é atestada na fábrica com ¾ do volume total de massa lubrificante. Antes da utilização do produto, certifique-se de que o nível de massa lubrificante se mantém o mesmo. Utilize massa lubrificante especial da Husqvarna caso seja necessário encher o depósito. Não substitua a massa lubrificante na engrenagem cónica. Deixe que a reparação da engrenagem cónica seja efetuada por técnicos de manutenção. Fixar e remover a porca de fixação ATENÇÃO: Pare o motor, use luvas de proteção e tenha cuidado junto às extremidades afiadas do acessório de corte. Uma porca de fixação é utilizada para bloquear alguns tipos de acessórios de corte. A porca de fixação tem uma rosca à esquerda.

• Para fixar, aperte a porca de fixação no sentido oposto ao sentido de rotação do acessório de corte.

• Para remover a porca de fixação, desaperte-a no sentido da rotação do acessório de corte.

• Para desapertar e apertar a porca de fixação, utilize uma chave de caixa com um eixo longo. A seta na imagem mostra a área em que pode utilizar a chave de caixa. ATENÇÃO: Ao desapertar ou apertar a porca de fixação, existe um risco de ferimentos causados pela lâmina. Quando realizar esta operação, certifique-se sempre de que a proteção da lâmina protege a sua mão de ferimentos. Nota: Certifique-se de que não pode rodar a porca de fixação com a mão. Substitua a porca, se o revestimento de nylon não tiver uma resistência de, no mínimo, 1,5 Nm. A porca de fixação tem de ser substituída depois de ser apertada cerca de 10 vezes. Examinar a vela de ignição CUIDADO: utilize sempre o tipo de vela de ignição recomendado. Um tipo de vela de ignição incorreto pode provocar danos no produto.

• Examine a vela de ignição para verificar se o motor apresenta uma potência reduzida ou dificuldades de arranque, ou se não funciona corretamente ao ralenti.

• Para diminuir o risco de materiais indesejados nos elétrodos da vela de ignição, siga estas instruções: a) Assegure-se de que a rotação em vazio está corretamente regulada. b) Certifique-se de que a mistura de combustível está correta. c) Certifique-se de que o filtro de ar está limpo.

1099 - 001 - 01.03.2019• Se a vela de ignição estiver suja, limpe-a e certifique-se de que a distância entre os elétrodos está correta; consulte Especificações técnicas na página 161

• Se for necessário, substitua a vela de ignição. Para ajustar o motor Siga estas instruções se o motor não funcionar corretamente.

1. Instale um equipamento de corte aprovado, consulte

Acessórios na página 163

3. Utilize o produto em condições normais durante 3

4. Levante o equipamento de corte para ar e acelere

ao máximo durante 30 segundos. Se for utilizada a cabeça do aparador, certifique-se de que a linha do aparador é cortada ao comprimento correto pela lâmina de proteção. Nota: Não corte relva nem ramos durante este passo.

5. Utilize o produto em condições normais para garantir

que o motor está a funcionar corretamente.

6. Se o motor não funcionar corretamente, repita o

passo 4 e 5 novamente 3 vezes.

7. Solicite o ajuste/reparação do produto num

concessionário Husqvarna se o motor não funcionar corretamente depois de ter efetuado todos os passos. Para afiar a faca de jardineiro e a lâmina de relva ATENÇÃO: Desligue o motor. Utilize luvas de protecção.

• Para afiar as facas de jardineiro ou lâminas de relva corretamente, consulte as instruções fornecidas com o equipamento de corte.

• Afie todas as extremidades da mesma forma para manter o equilíbrio.

• Use uma lima plana de picado simples. ATENÇÃO: Deite sempre fora qualquer lâmina que esteja danificada. Não tente endireitar uma lâmina dobrada ou torcida para a utilizar novamente. Lubrificar o eixo motriz flexível

1. Puxe o botão para cima e retire a manga do eixo

motriz da cobertura da embraiagem. a) Agite ou puxe o eixo motriz para fora da manga do eixo motriz.

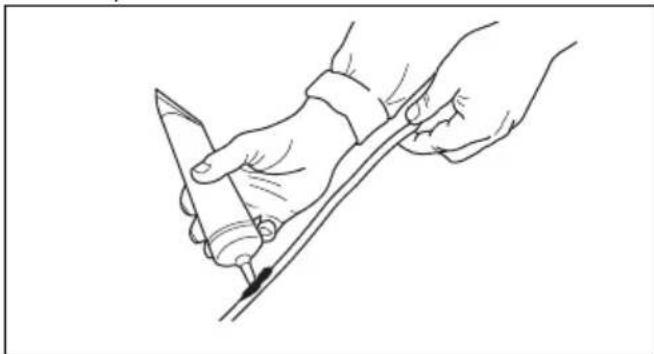

2. Lubrifique o eixo motriz.

1099 - 001 - 01.03.2019 1593. Empurre e rode o eixo motriz em simultâneo para colocá-lo novamente na manga do eixo motriz. Mantenha aproximadamente 10 mm/0,40 pol. do eixo motriz fora extremidade da manga do eixo motriz.

4. Alinhe o orifício na manga do eixo motriz com o

botão na cobertura da embraiagem.

5. Empurre e rode o eixo motriz em simultâneo para o

ligar. Resolução de problemas O motor não arranca Verificação Causa possível Procedimento Interruptor de paragem. O interruptor de paragem está na posição de paragem. Substitua o interruptor de paragem numa oficina autorizada. Prendedores de arranque. Os prendedores de arranque não conseguem movimentar-se livre- mente. Retire a cobertura do dispositivo de arranque e limpe a área circundante dos prendedores de arranque. Con- sulte o capítulo Manutenção na pági- na 155

Solicite ajuda numa oficina autoriza- da. Depósito de combustível. Tipo de combustível errado. Drene o depósito de combustível e encha-o com o combustível correto. Vela de ignição. A vela de ignição está suja ou molha- da. Certifique-se de que a vela de igni- ção está seca e limpa. A distância entre os elétrodos da ve- la de ignição está incorreta. Limpe a vela de ignição. Certifique- se de que a distância entre os elétro- dos está correta. Certifique-se de que a vela de ignição tem um su- pressor. Consulte as especificações técnicas para obter informações sobre a dis- tância entre elétrodos. A vela de ignição está solta. Aperte a vela de ignição. 160 1099 - 001 - 01.03.2019O motor arranca mas para novamente Verificação Causa possível Procedimento Depósito de combus- tível Tipo de combustível errado. Esvazie o depósito de combustível e encha- o com o combustível correto. Filtro de ar O filtro de ar está obstruído. Limpe o filtro de ar. Transporte, armazenamento e eliminação Transporte e armazenamento

• Armazene e transporte o produto e o combustível para que não exista o risco de possíveis fugas ou de gases entrarem em contacto com fontes de faíscas ou chamas abertas, tais como máquinas e motores elétricos, comutadores/relés elétricos ou mesmo caldeiras.

• Ao armazenar e transportar combustível, utilize sempre recipientes aprovados e destinados especificamente para esse fim.

• Se armazenar o produto por um período de tempo prolongado, esvazie o respetivo depósito de combustível. Consulte o posto de abastecimento de combustível mais próximo para obter informações sobre onde pode eliminar o combustível excedente. Drene o depósito para os recipientes adequados e numa área com boa ventilação.

• Certifique-se de que o produto foi limpo e submetido a uma revisão completa antes de ser armazenado por um período de tempo prolongado.

• A proteção para transporte tem de estar sempre montada no equipamento de corte durante o transporte ou o armazenamento do produto.

• Trave o produto durante o transporte.

• Para impedir o arranque acidental do motor, tem de retirar sempre a cobertura da vela de ignição quando o produto for armazenado por um período de tempo prolongado, quando não estiver sob vigilância e durante todos os serviços de manutenção.

• Deixe o produto arrefecer antes de o armazenar. Eliminação

• Respeite os requisitos de reciclagem locais e os regulamentos aplicáveis.

• Elimine todos os produtos químicos, como óleo de motor ou combustível, num centro de assistência ou numa localização de eliminação aplicável.

• Quando o produto deixar de ser utilizado, envie-o para um revendedor Husqvarna ou elimine-o numa localização de reciclagem. Especificações técnicas Especificações técnicas 543RBX 543RBT Motor Cilindrada, cm

40,1 40,1 Velocidade ao ralenti, rpm 3000 3000 Rotação em aceleração máxima recomendada, r/min 12000 12000 Velocidade do eixo de saída, rpm 8570 8570 Potência máx. do motor, de acordo com a norma ISO 8893, kW/cv a rpm 1,47/9000 1,47/9000

1099 - 001 - 01.03.2019 161543RBX 543RBT

Silenciador com catalisador Não Não Sistema de ignição Vela de ignição NGK CMR7H-10 NGK CMR7H-10 Distância entre os elétrodos, mm 0,9-1,0 0,9-1,0 Sistema de lubrificação e combustível Capacidade do depósito de combustível, l/cm

0,75 0,75 Peso Sem combustível, acessório de corte e proteção, kg 11,4 11,5 Emissões de ruído

Nível de potência sonora, dB(A) medidos 112 112 Nível de potência sonora, garantido L

dB (A) 114 114 Níveis acústicos

Nível de pressão sonora equivalente, ao nível do ouvido do utilizador, medido de acordo com as normas EN ISO 11806 e ISO 22868, dB(A): Equipado com cabeçote de recorte (original) 99 99 Equipado com lâmina de relva (original) 99 99 Níveis de vibração

Níveis de vibração equivalentes (a hv,eq ) nos punhos, medidos de acordo com as normas EN ISO 11806 e ISO 22867, m/s

Equipado com cabeçote de recorte (original), esquerda/ direita 4,8/4,6 4,8/4,6 Equipado com lâmina de relva (original), esquerda/direi-

Emissões de ruído para as imediações, medidas sob forma de potência sonora (L

) em conformidade com a diretiva da CE 2000/14/CE. O nível de potência sonora registado para a máquina foi medido com o equipa- mento de corte original que debita o nível mais alto. A diferença entre a potência sonora garantida e medida é que a potência sonora garantida inclui também a dispersão no resultado da medição e as variações entre diferentes máquinas do mesmo modelo, de acordo com a diretiva 2000/14/CE.

Os dados comunicados relativamente ao nível de pressão de ruído têm uma dispersão estatística típica (des- vio padrão) de 1,2 dB (A).

Os dados comunicados relativamente ao nível de vibração têm uma dispersão estatística típica (desvio pa- drão) de 0,2 m/s

162 1099 - 001 - 01.03.2019Acessórios Acessórios Acessórios aprovados Tipo de acessório Proteção para acessório de corte, art. n.º Lâmina de relva/cortadora de relva Multi 300-3 (Ø 300 3-dentes) 537 33 16-03 Multi 255-3 (Ø 255 3-dentes) 537 33 16-03 Multi 275-4 (Ø 275 4-dentes) 537 33 16-01 Multi 330-2 (Ø 330 2-dentes) 537 33 16-03 Facas de plástico Tricut Ø 300 mm (Lâminas separa- das com número de série 531 01 77-15) 537 33 16-03 Cabeçote de recorte T35, T35x (cabo de Ø 2,4 - 3,0 mm) 537 33 16-03 S35 (cabo com Ø 2,4 - 3,0 mm) 537 33 16-03 T45x (cabo com Ø 2,7 - 3,3 mm) 537 33 16-03 S II 537 33 16-03 Copo de apoio Fixo - Acessórios N.º de ref. Aplicado em Acessório de te- soura de sebes com tubo HA

967 02 67-01 543 RBK Acessório de ro- çadora com eixo SA 850 967 02 69-01 543 RBK Acessório de ro- çadora com eixo GTA 850 967 11 31-0 543 RBK 1099 - 001 - 01.03.2019 163Declaração CE de conformidade Declaração CE de conformidade A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: +46-36-146500, declara que as roçadoras de mochila Husqvarna 543RBX, 543RBK com números de série de 2016 e posteriores (o ano é claramente indicado na etiqueta de tipo, seguido do número de série), cumprem as disposições constantes na DIRETIVA DO CONSELHO:

• de 17 de maio de 2006, "referente a máquinas" 2006/42/CE.

• de 26 de fevereiro de 2014, "referente à compatibilidade eletromagnética", 2014/30/UE.

• de 8 de maio de 2000, "referente a emissões de ruído para o ambiente" 2000/14/CE Avaliação de conformidade de acordo com as disposições do Anexo V. Para informações referentes às emissões de ruído, consulte Especificações técnicas na página 161

• de 8 de junho de 2011 "relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico" 2011/65/UE. Foram respeitadas as seguintes normas:

11806-2:2011, EN 50581:2012 A SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, emitiu uma aprovação voluntária para a Husqvarna AB. Os certificados têm os números: - SEC/12/2362 Huskvarna, 2018-04-15 Per Gustafsson, Chefe de Desenvolvimento (representante autorizado da Husqvarna AB e responsável pela documentação técnica)
