KULLANIM KILAVUZU 543 RBX HUSQVARNA

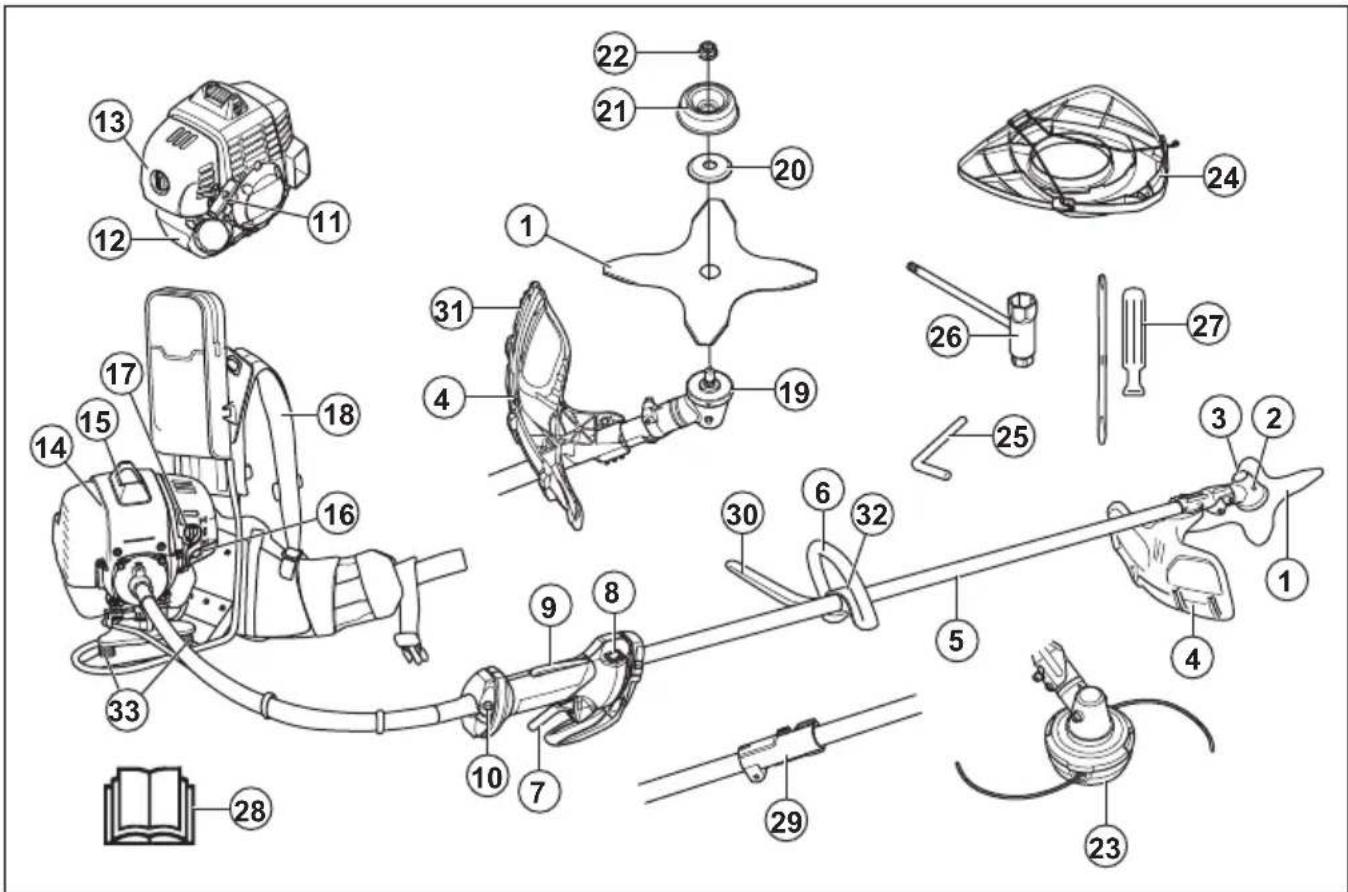

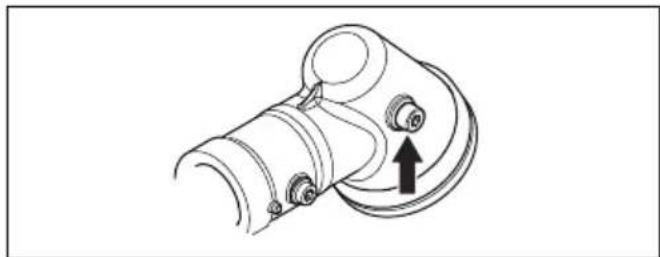

2. Gres doldurma kapağı, ayna dişli

4. Kesme ataşmanı siperliği

6. Yarım daire şeklindeki tutamak

8. Durdurma anahtarı

9. Gaz tetiği kilidi

10. Esnek hareket mili bağlantısı

11. Çalıştırma ipi tutma yeri

16. Yakıt pompası diyaframı haznesi

19. Çalıştırma diski

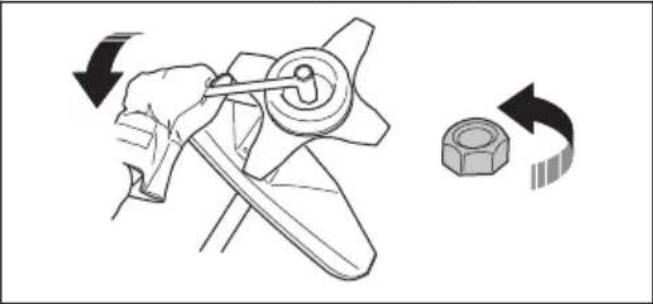

22. Kilitleme somunu

24. Nakliye koruyucusu

28. Kullanım kılavuzu

29. Mil bağlantısı (543RBK)

30. J tutma yeri (Bariyer)

31. Siperlik uzatma parçası

Ürün açıklaması Bu ürün, yanmalı motorlu bir çalı tırpanıdır. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Kullanım amacı Ürünü bir testere bıçağı, bir çim bıçağı veya bir misina kafa ile değişik türdeki yeşillikleri kesmek için kullanın. Ürünü çim budama, çim temizleme ve orman temizleme işleri dışında kullanmayın. Lifli türde ağaçları kesmek için testere bıçağını kullanın. Çim kesmek için çim bıçağını veya misina kafayı kullanın. Not: Kullanım, ulusal veya yerel yönetmelikler tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun. Ürünü yalnızca üretici tarafından onaylanmış aksesuarlarla kullanın. Bkz. Aksesuarlar sayfada: 188

Ürün üzerindeki semboller UYARI! Bu ürün tehlikelidir. Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kimseler yaralanabilir veya ölebilir. Operatörün veya yakındaki kimselerin yaralanmasını önlemek için kullanım kılavuzundaki tüm güvenlik talimatlarını okuyup bunlara uyun. Lütfen kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. Üzerinize nesne düşebilecek yerlerde koruyucu baret kullanın. Onaylanmış kulak koruma ekipmanı kullanın. Onaylı koruyucu gözlük kullanın. Onaylı koruyucu eldiven kullanın. Ağır işler için elverişli, kaymaya dirençli botlar kullanın. Ürün, nesne fırlatarak yaralanmaya neden olabilir. Çıkış milinin maksimum hızı.

15 m Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m mesafe bırakın. Kesme ataşmanı anında kesemediği bir nesneye dokunursa bıçak saplanması riski oluşur. Ürün, uzuvların kesilmesine neden olabilir. Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m mesafe bırakın. Yakıt pompası diyaframı haznesi. Çalıştırma düğmesi. Yakıtı doldurun. Hava girişi, yaz modu. Hava girişi, kış modu. Ses gücü seviyesi. Ürün, geçerli AT direktiflerine uygundur. Nominal değerler plakası seri numarasını gösterir. yyyy üretim yılı, hh ise üretim haftasıdır. yyyyhhxxxx Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. 166 1099 - 001 - 01.03.2019EU V UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Güvenlik Güvenlik tanımları Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır. UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır. DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya çevrenin zarar görme riski olduğunda kullanılır. Not: Belirli bir durumda bilgi verilmesi gerektiğinde kullanılır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce bu talimatları dikkatle okuyun ve bunlara uyun. UYARI: Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Ürünü yorgunken, hastayken veya alkol, uyuşturucu ya da ilaç gibi görüşünüzü, dikkatinizi, koordinasyonunuzu, karar yeteneğinizi olumsuz etkileyebilecek bir maddenin etkisi altındayken kullanmayın.

• Ürünü yoğun sis, sağanak yağmur, kuvvetli rüzgar veya aşırı soğuk gibi hava şartlarında çalıştırmayın. Ürünü kötü hava şartlarında kullanmak yorulmanıza neden olabilir ve buzlu zeminde düşme ve ağaçların beklenmeyen yöne düşmesi gibi riskleri arttırabilir.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Kullanım kılavuzunu okuduktan sonra belirli bir çalışma koşulundan veya bir kullanım prosedüründen emin değilseniz devam etmeden önce bir servis noktasıyla görüşün.

• Üründen uzaklaşacaksanız buji kapağını çıkarın. Montaj için güvenlik talimatları UYARI: Ürünü kullanmadan önce bu talimatları dikkatle okuyun ve bunlara uyun.

• Ürünün montajını yapmadan önce buji kapağını bujiden çıkarın.

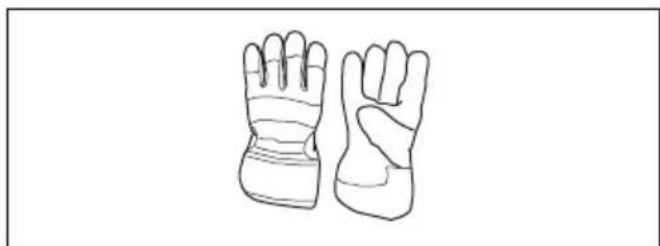

• Onaylı koruyucu eldiven kullanın.

• Bir testere bıçağı veya çim bıçağı kullanırken doğru gidonun, bıçak siperliğinin ve kuşam askılığın ürüne takıldığından emin olun.

• Hasarlı veya yanlış yerleştirilmiş bir siperlik yaralanmalara olabilir. Onaylı siperliği takılmadan bir kesme donanımını kullanmayın.

• Debriyajın düşmesini önlemek için ürünü çalıştırmadan önce debriyaj kapağını ve mili doğru olarak takın.

• Motoru çalıştırmadan önce kapağı ve mili doğru şekilde monte ettiğinizden emin olun.

• Çalıştırma diski ve destek flanşı, kesme donanımının orta deliğine doğru şekilde yerleşmelidir. Yanlış şekilde takılan kesme donanımı yaralanmaya veya ölüme neden olabilir.

• Ürünü güvenli bir şekilde çalıştırmak ve operatörün veya başkalarının yaralanmasını önlemek için ürünün kuşam askılığın daima doğru şekilde takılması gerekir. Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın. 1099 - 001 - 01.03.2019 167• Çalışma bölgesindeki ağaçların yüksekliği 2 m'den fazlaysa bir baret kullanın.

• Onaylanmış kulak koruma ekipmanı kullanın.

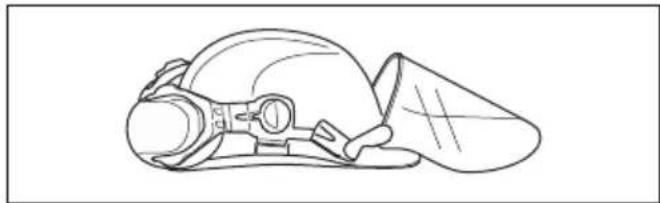

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlükleri ABD'de ANSI Z87.1, AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.

• Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın.

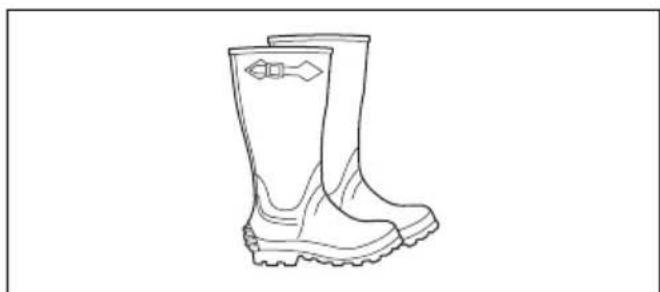

• Çelik burunlu ve kaymaz tabanlı koruyucu botlar kullanın.

• Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın; şort, sandalet giymeyin veya çıplak ayakla dolaşmayın. Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın.

• İlk yardım ekipmanını yakında bulundurun. Ürünün üzerindeki güvenlik aletleri Güvenlik araçlarının nerede bulunabileceği hakkında bilgi için bkz. Ürüne genel bakış sayfada: 165

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın. Güvenlik araçlarında düzenli olarak kontrol ve bakım yapın. Güvenlik araçları arızalıysa Husqvarna servis noktanızla görüşün.

• Güvenlik araçlarında değişiklik yapmayın. Koruyucu kapaklar, emniyet şalterleri veya diğer koruyucu cihazlar takılı değilse veya arızalıysa ürünü kullanmayın.

• Üründe, özellikle de güvenlik araçlarında yapılacak tüm servis ve onarım işleri için özel eğitim gerekir. Güvenlik araçları bu kullanım kılavuzundaki denetimleri geçemiyorsa servis noktasından yardım almalısınız. Profesyonel servis ve onarım garantisi sunuyoruz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

• Kesme donanımını onaylı ve doğru takılmış bir kesme donanımı siperliği olmadan kullanmayın. Bkz. Aksesuarlar sayfada: 188

Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce orman temizleme, çim temizleme ve çim budama arasındaki farkı öğrenin ve anlayın.

• Kişisel koruyucu ekipman kullanın; bkz. Kişisel koruyucu ekipman sayfada: 167

• Uzun süre gürültüye maruz kalınması sürekli işitme kaybına yol açabilir. Her zaman onaylanmış kulak koruma aygıtını kullanın.

• Kulak koruma ekipmanı kullanırken uyarı sinyallerine ve yüksek seslere dikkat edin. Motor durduğunda kulak koruma ekipmanınızı hemen çıkarın.

• Üzerinde değişiklik yapılan veya kusurlu ürünü asla kullanmayın.

• Elektrik çarpması riskini önlemek için buji kapağının ve ateşleme ucunun hasarlı olmadığından emin olun.

1099 - 001 - 01.03.2019• Çalışma yerinde ürünün güvenli bir şekilde kullanılmasını olumsuz etkileyecek insan, hayvan ya da nesne bulunmadığından emin olmak için çevreyi kontrol edin.

• Çalışma yerinde hiçbir kimsenin ya da hayvanın kesme donanımına dokunmadığından veya kesme donanımının fırlattığı nesnelerin kimseye çarpmayacağından emin olun.

• Çalışma alanını inceleyin. Kesme donanımından fırlayabilecek veya donanımın çevresine dolanabilecek taş, kırık cam, çivi, çelik tel gibi nesneleri ortadan kaldırın.

• Ürünü bir kaza olması halinde ilk yardım alamayacağınız bir durumda ya da yerde kullanmayın.

• Ürünü siperlik olmadan kullanmayın.

• Çalışma sırasında insanların veya hayvanların en az 15 m uzaklıkta olduklarından emin olun. Ürünle birlikte dönmeden önce mutlaka arkanıza bakın. Herhangi bir kişi veya hayvan 15 m'lik güvenlik bölgesine girerse ürünü hemen durdurun. Aynı bölgede birden fazla operatör çalışıyorsa ağacın yüksekliğinin en az 2 katı kadar ve en az 15 m olan güvenlik mesafesini koruyun.

• Güvenli bir şekilde hareket edebildiğinizden ve durabildiğinizden emin olun. Çevrenizdeki bölgede ağaç kökü, kaya, dal ve çukur gibi engeller olup olmadığına bakın. Eğimli yerlerde çalışırken dikkatli olun.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman güvenilir bir pozisyonda ve dengede olduğunuzdan emin olun.

• Ürünü, çalıştırmadan önce yakıt kaynağının bulunduğu ve yakıt doldurduğunuz yerden en az 3 m mesafede düz bir yüzeye koyun. Kesme donanımının yakınında veya donanıma dokunan hiçbir nesne olmadığından emin olun.

• Kesme donanımı rölantide dönüyorsa bir servis noktasına ayar yaptırın. Ürünü, doğru şekilde ayarlanana veya onarılana kadar kullanmayın.

• Savrulabilecek nesnelere karşı dikkatli olun. Daima onaylı koruyucu gözlük kullanın ve kesme donanımı siperliğinden uzak durun. Taş veya benzeri küçük nesneler gözünüze fırlayıp körlüğe veya başka tür yaralanmalara neden olabilir.

• Görüş alanınızda değilken ürünü motor çalışır halde asla yere koymayın.

• Ciddi yaralanmayla sonuçlanabileceğinden, kesilen yeşilliği motor çalışırken veya kesme donanımı dönerken çıkarmayın, başkasının çıkarmasına da izin vermeyin.

• Bıçak miline dolanmış veya siperlikle kesme donanımı arasına sıkışmış yeşilliği çıkarmadan önce daima motoru durdurun ve kesme donanımının dönmediğinden emin olun.

• Malzemeyi kesme donanımının etrafından temizlerken dikkatli olun. Çalışma sırasında ayna dişli ısınır ve yanıklara neden olabilir.

• Motordan çıkan egzoz dumanları sıcaktır ve kıvılcımlı olabilir. Yangın tehlikesi. Kuru ve yanıcı maddelerin yakınında dikkatli olun.

• Yeni bir çalışma bölgesine geçmeden önce motoru durdurun. Ekipmanı taşımadan önce daima nakliye koruyucusunu takın.

• Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla konuşun. Bu belirtilerden bazıları uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, ten renginde veya durumunda değişikliktir. Bu belirtiler çoğunlukla parmaklarda, ellerde veya bileklerde ortaya çıkar. Düşük sıcaklıklarda risk artar. Gaz tetiği kilidini kontrol etme Gaz tetiği kilidi, gaz tetiğinin kazara çalıştırılmasını önlemek için gaz tetiğini rölanti konumunda kilitler. Gaz tetiği kolunu ve gaz tetiği kilidini serbest bıraktığınızda her ikisi de ilk konumlarına geri döner.

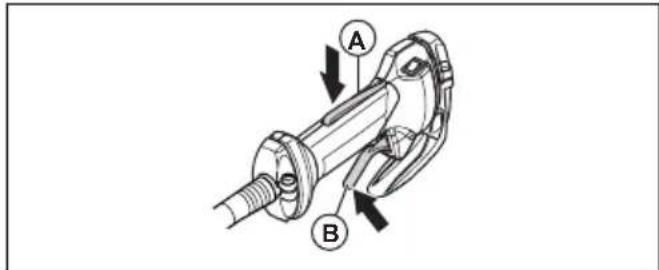

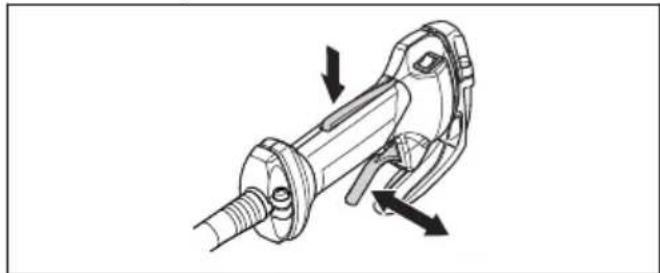

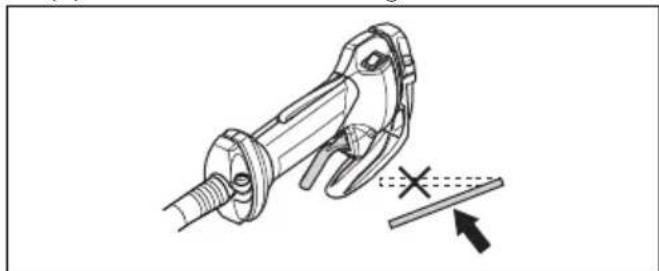

1. Gaz tetiği kilidini (A) itin. Gaz tetiğinin (B) serbest

kaldığından emin olun.

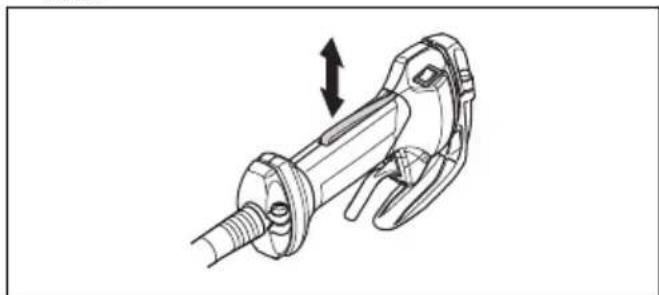

2. Gaz tetiği kilidi serbest bırakıldığında gaz tetiğinin

(B) rölanti konumunda kilitlendiğinden emin olun.

3. Gaz tetiği kilidine (A) basın ve kilidi serbest

bıraktığınızda ilk konumuna döndüğünden emin olun. 1099 - 001 - 01.03.2019 1694. Gaz tetiği kilidi (A) ve gaz tetiğinin (B) serbestçe hareket ettiğinden emin olun.

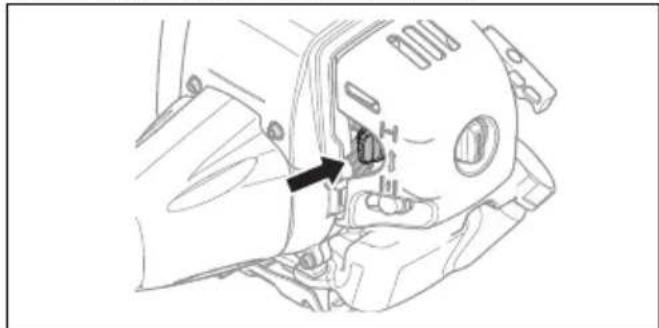

5. Ürünü çalıştırın ve tam gaz verin. Bkz.

Motorun çalıştırılması sayfada: 179

6. Gaz tetiğini (B) serbest bırakın ve kesme

ataşmanının durduğundan ve sabit kaldığından emin olun. UYARI: Gaz tetiği rölanti konumundayken kesme ataşmanı hareket ederse rölantiyi ayarlayın. Bkz. Bakım sayfada: 182

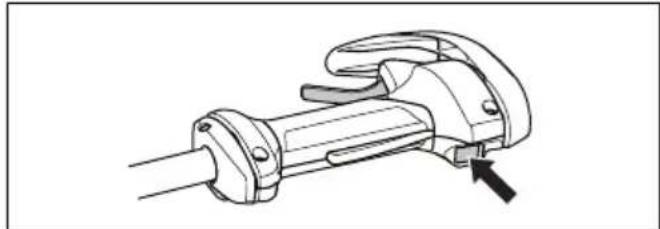

Durdurma anahtarını kontrol etme

2. Durdurma düğmesini durdurma konumuna getirin ve

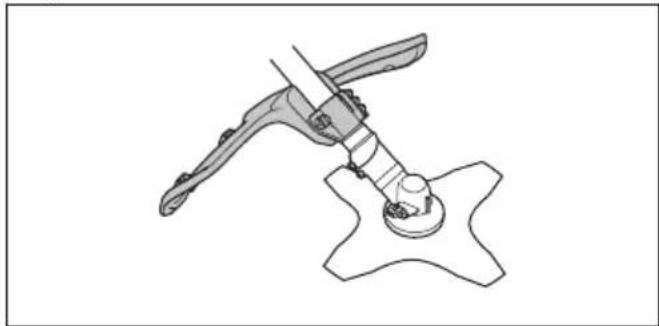

motorun durduğundan emin olun. Kesme ataşmanı siperliğini kontrol etme UYARI: Yanlış veya arızalı kesme ataşmanı siperliği ciddi yaralanmalara neden olabilir. Bkz. Montaj için güvenlik talimatları sayfada:

UYARI: Kullandığınız kesme ataşmanı için daima tavsiye edilen kesme ataşmanı siperliğini kullanın. Yanlış veya arızalı bir kesme ataşmanı siperliğinin takılması ciddi yaralanmalara neden olabilir. Bkz. Teknik veriler sayfada: 187

Kesme ataşmanı siperliği, nesnelerin operatöre doğru fırlatılmasından kaynaklanabilecek yaralanmaları önler. Kesme ataşmanına dokunduğunuzda oluşabilecek yaralanmaları da önler.

1. Çatlama gibi herhangi bir hasar olup olmadığını

gözünüzle kontrol edin.

2. Hasar görmesi durumunda kesme ataşmanı

siperliğini değiştirin. Titreşim azaltma sistemini kontrol etme

1. Titreşim azaltma ünitelerinde çatlak veya

deformasyon olmadığından emin olun.

2. Titreşim azaltma ünitelerinin motor ünitesine ve kol

ünitesine doğru bir şekilde takıldığından emin olun. Ürününüzde kullanılan titreşim azaltma sistemi hakkında bilgi için bkz. Ürüne genel bakış sayfada: 165

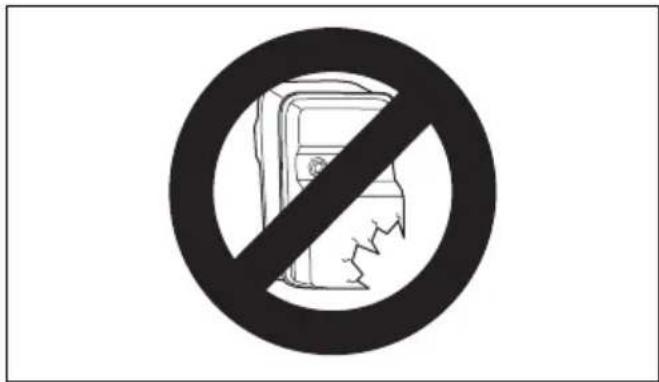

Susturucuyu kontrol etme UYARI: Susturucusu arızalı olan bir ürünü asla kullanmayın. UYARI: Motordan gelen egzoz dumanlarının sıcak olduğunu ve bir yangına neden olabilecek kıvılcımlar içerebildiğini unutmayın. Ürünü hiçbir zaman kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın! Susturucu, gürültü düzeyini minimum seviyede tutar ve egzoz dumanını operatörden uzağa gönderir. Susturucularda ürününüzün kontrol, bakım ve servisle ilgili talimatlarına uymanız çok önemlidir.

1099 - 001 - 01.03.2019• Susturucunun ürüne sağlam bir şekilde takılı olup olmadığını düzenli olarak kontrol edin. Kesme ataşmanı UYARI: Kesme ataşmanının üzerinde işlem yapılırken dönmemesi gerekir. Motorun durdurulduğundan emin olun. Kesme ataşmanı üzerinde bir işlem yapmadan önce buji kapağını çıkarın. UYARI: Kesme ataşmanının zarar görmemiş olduğundan emin olun. Hasarlı kesme ataşmanı kazalara neden olabilir. Hasarlı kesme ataşmanını değiştirin. UYARI: Doğru kesme ataşmanını kullanın. Kesme ataşmanını yalnızca önerdiğimiz siperliklerle kullanın. Bkz. Aksesuarlar sayfada: 188

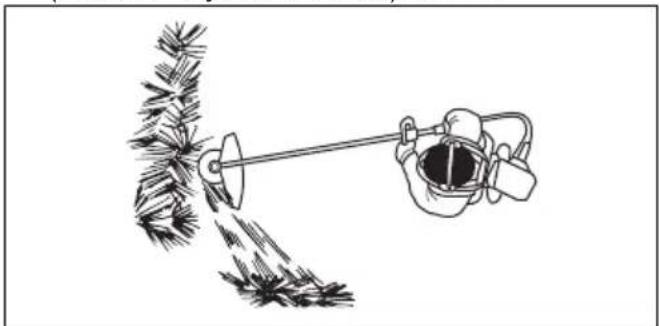

• Kalın çimleri kesmek için bıçakları ve çim bıçaklarını kullanın.

• Çimi kesmek için misina kafayı kullanın.

• Yanlış şekilde bileylenmiş veya hasarlı bıçak kaza riskini artırır. Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutun. Çim bıçağının bileylenmesi sayfada: 185 içindeki talimatlara uyun ve önerilen eğe mastarını kullanın.

• Kesme ataşmanında hasar veya çatlak olup olmadığına bakın. Hasarlı kesme ataşmanını değiştirin.

• Kesme ataşmanlarını yalnızca önerilen siperliklerle kullanın. Bkz. Aksesuarlar sayfada: 188

Testere bıçağı ve çim bıçağı

• Doğru bileylenmiş bıçaklar kullanın. Yanlış şekilde bileylenmiş veya hasarlı bıçaklar yaralanma riskini artırır.

• Doğru ayarlanmış bıçaklar kullanın. Doğru bıçak ayarı 1 mm'dir. Yanlış ayarlanmış bir bıçak yaralanma ve hasar riskini arttırır.

• Bıçağı doğru şekilde bileyleyip ayarlamak için bıçakla verilen talimatlara bakın. Misina kafa UYARI: Zararlı titreşimi önlemek amacıyla misinanın tamburun etrafına sıkıca ve düzgün şekilde sarıldığından mutlaka emin olun.

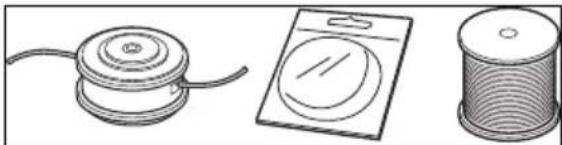

• Yalnızca tavsiye edilen misina kafalarını ve misinaları kullanın.

• Yalnızca önerilen kesme donanımlarını kullanın.

• Küçük makineler küçük misina kafalar gerektirir; büyük makineler ise büyük misina kafalar gerektirir.

• Misinanın uzunluğu önemlidir. Uzun misinalar, aynı çapta daha kısa misinalardan daha fazla motor gücü gerektirir.

• Biçme siperliği üzerindeki kesicinin sağlam olduğundan emin olun. Bu kesici, misinayı doğru uzunlukta kesmeye yarar.

• Kullanım ömrünü uzatmak için misinayı kullanmadan önce birkaç gün boyunca suda bekletin. Bakım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun. 1099 - 001 - 01.03.2019 171• Motoru durdurun ve kesme donanımının durduğundan emin olun. Herhangi bir bakım yapmadan önce silindir kapağını çıkarın ve buji kapağını ayırın.

• Motordan gelen egzoz dumanı kokusuz, zehirli ve ölüme neden olabilecek son derece tehlikeli bir gaz olan karbon monoksit içerir. Ürünü iç mekanlarda veya kapalı alanlarda çalıştırmayın.

• Motordan çıkan egzoz dumanları sıcaktır ve kıvılcımlı olabilir. Ürünü kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın.

• Üretici tarafından onaylanmayan aksesuarlar ve değişiklikler ciddi yaralanmaya veya ölüme neden olabilir. Ürünü değiştirmeyin. Her zaman orijinal aksesuarlar kullanın.

• Bakım doğru bir şekilde ve düzenli olarak yapılmazsa yaralanma ve ürünün hasar görme riski artar.

• Bakımı yalnızca bu kullanım kılavuzunda önerilen şekilde yapın. Tüm diğer servis işlemlerini onaylı bir Husqvarna servis noktasına yaptırın.

• Yetkili bir Husqvarna servis noktasının ürüne düzenli olarak servis işlemi uygulamasını sağlayın.

• Hasarlı, aşınmış veya bozuk parçaları değiştirin. Yakıt güvenliği UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

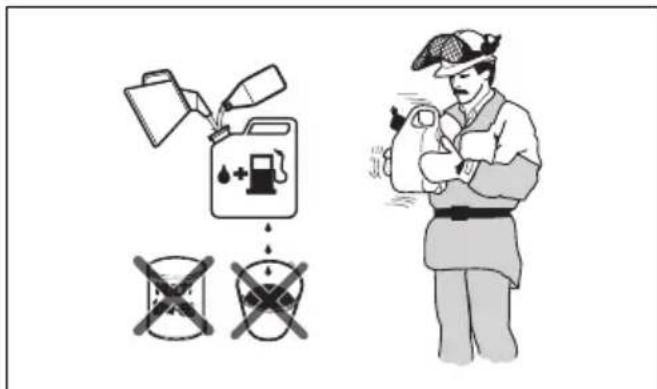

• Yakıtı kapalı bir mekanda veya bir ısı kaynağının yakınında karıştırmayın.

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin. Üründeki istenmeyen yakıtı temizleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

• Ürüne ya da vücudunuza yağ veya yakıt dökerseniz motoru çalıştırmayın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını dikkatlice sıkın; aksi takdirde yangın çıkabilir.

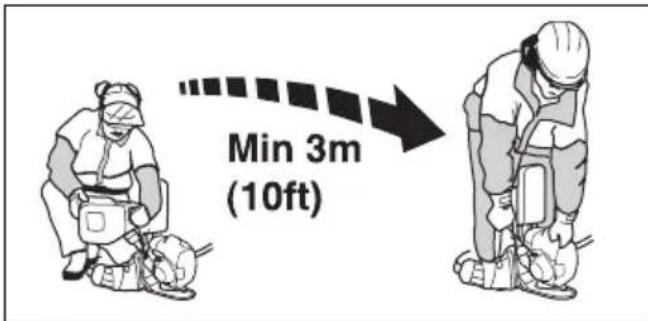

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın.

• Yakıt tankına çok fazla yakıt doldurmayın.

• Ürünü veya yakıt konteynerini taşırken sızıntı olmadığından emin olun.

• Ürünü veya bir yakıt konteynerini açık ateşin, kıvılcımın veya pilot alevinin olduğu bir alana koymayın. Depolama alanında açık alev olmadığından emin olun.

• Yakıtı taşırken veya depolarken yalnızca onaylı konteynerleri kullanın.

• Ürünü uzun süre saklamadan önce yakıt tankını boşaltın. Yakıtın nereye atılacağı konusunda yerel yasalara uyun.

• Ürünü uzun süre saklamadan önce temizleyin.

• Motorun kazara çalışmasını engellemek için ürünü depolamadan önce buji kapağını çıkarın. Montaj Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız. UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın. Esnek hareket milini monte etme

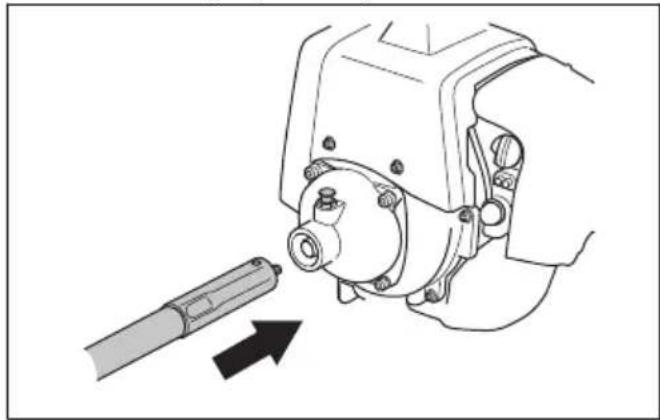

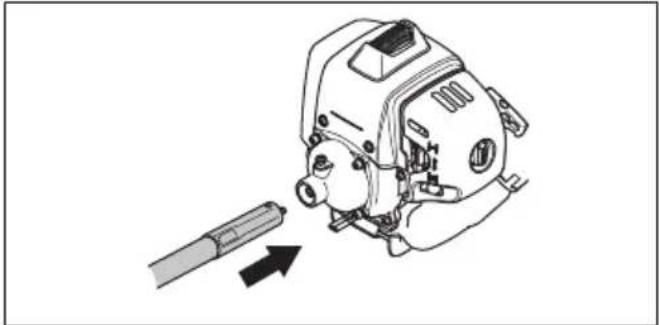

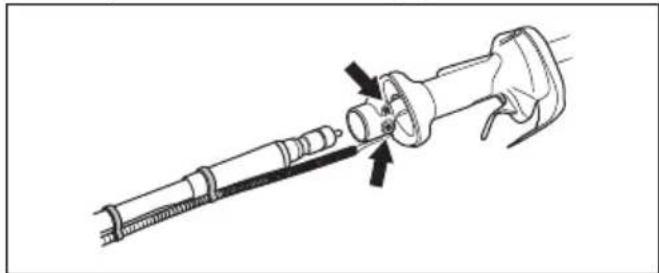

1. Mil bağlantısı üzerindeki 2 vidayı çıkarın.

2. Esnek hareket milini kablo demetindeki dairelerden

geçirin. 172 1099 - 001 - 01.03.20193. Esnek hareket milini aynı anda çevirip iterek bağlayın.

5. Hareket mili rakorunu kavrama kapağına monte

edin. Hareket milini aynı anda çevirip iterek bağlayın.

6. Kilit piminin ilk konumuna geri gittiğinden emin olun.

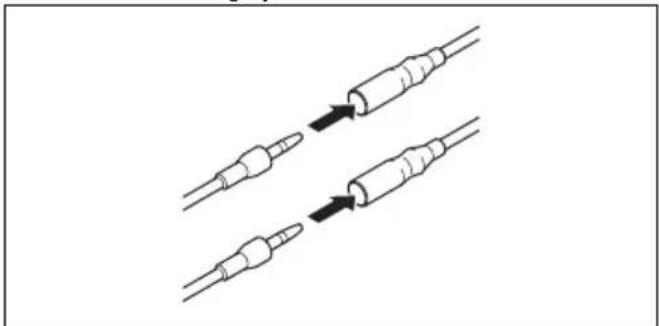

Gaz kablosunu ve durdurma anahtarı kablolarını bağlama

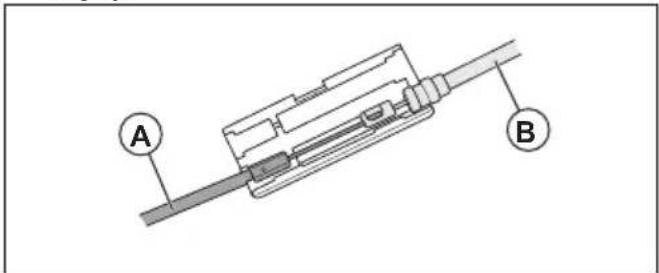

2. Kablo demetinden (A) gelen gaz kablosunu ve

motordan gelen gaz kablosunu (B) kapak içinde bağlayın.

4. Durdurma anahtarı kablolarını motordan gelen ilgili

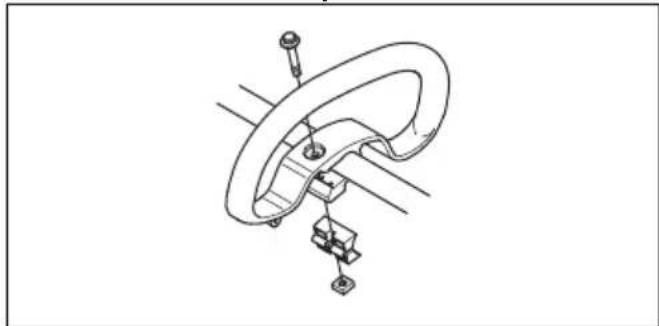

konektörlere bağlayın. Yarım daire şeklindeki tutamağı monte etme

1. Yarım daire şeklindeki tutamağı mil üzerine

2. Ara parçayı yarım daire şeklindeki tutamakta

bulunan yuvaya takın. Somunu ve vidayı takın. Bunları tamamen sıkmayın.

3. Ürünü uygun bir çalışma konumuna ayarlayın.

4. Somunu ve vidayı sıkın.

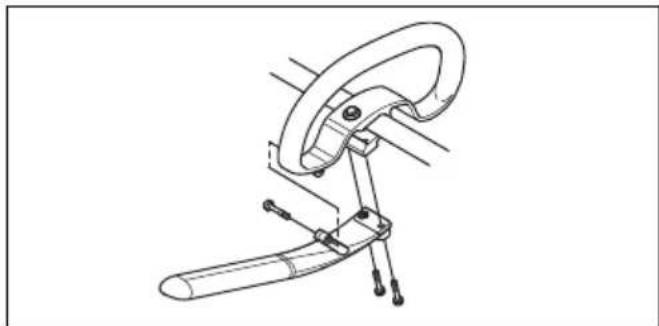

J kulpunu monte etme UYARI: J kulpunu, çim bıçakları/çim kesicileri veya misina kafalar/plastik bıçaklar ile kullanın. J kulpu ile testere bıçaklarını veya temizleme bıçaklarını kullanmayın.

1. J kulpunu yarım daire şeklindeki tutamağa 3 vidayla

2. Ürünü uygun bir çalışma konumuna ayarlayın.

Kesme donanımını monte etme Kesme donanımı bir kesme donanımını ve kesme donanımı siperliğini içerir. UYARI: Koruyucu eldivenler kullanın. UYARI: Daima kesme donanımı için önerilen kesme donanımı siperliğini kullanın. Bkz. Aksesuarlar sayfada: 188

UYARI: Yanlış takılmış bir kesme donanımı yaralanmaya, hatta ölüme neden olabilir. 1099 - 001 - 01.03.2019 173Kesme ataşmanı siperliğini ve misina kafayı takma ve sökme DİKKAT: Siperlik uzatma parçasınıntakıldığından emin olun.1. Misina kafa için doğru kesme ataşmanı siperliğini (A)takın. Bkz. Kesme ataşmanı sayfada: 171 2. Kesme ataşmanı siperliğini mil üzerindeki bağlantıyatakın.3. Kesme ataşmanı siperliğini cıvatayla takın.4. Çalıştırma diskini (B) çıkış milinin üzerine takın.5. Çalıştırma diskindeki deliklerden birisi dişlikovanındaki ilgili delikle hizalanıncaya kadar çıkışmilini döndürün.6. Kilit pimini (C) deliğe geçirerek mili kilitleyin.

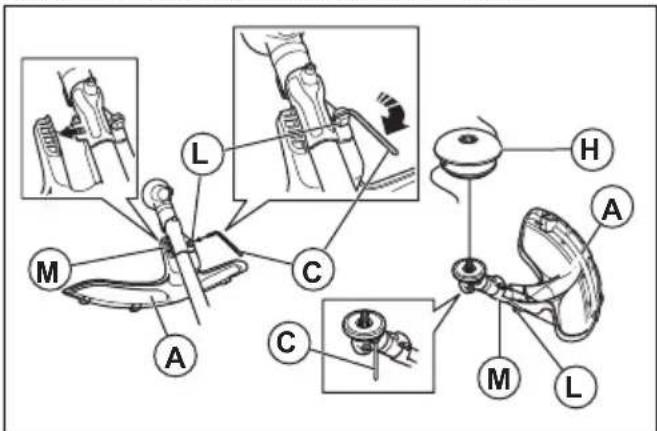

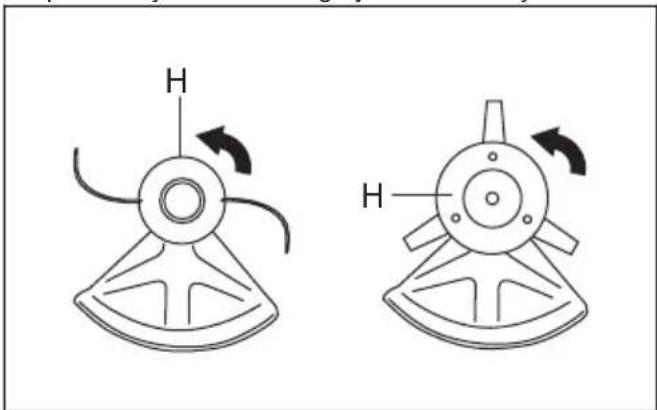

7. Misina kafayı/plastik bıçakları (H) misina kafasının/plastik bıçakların döndüğü yönün tersine çevirin.

8. Sökmek için talimatları tersten uygulayın.

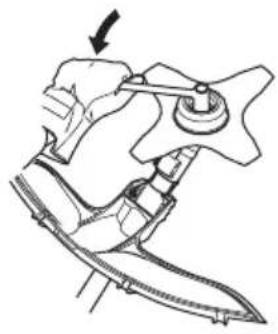

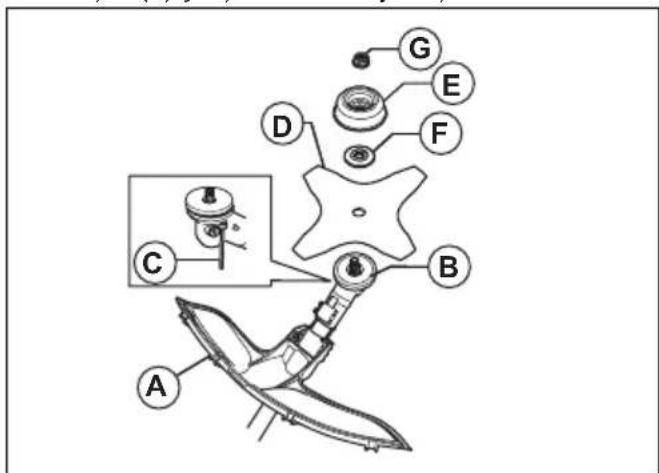

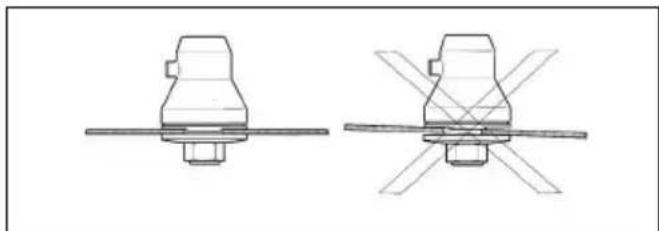

Çim bıçağının ve çim bıçağı siperliğinin/ kombine siperliğin takılması

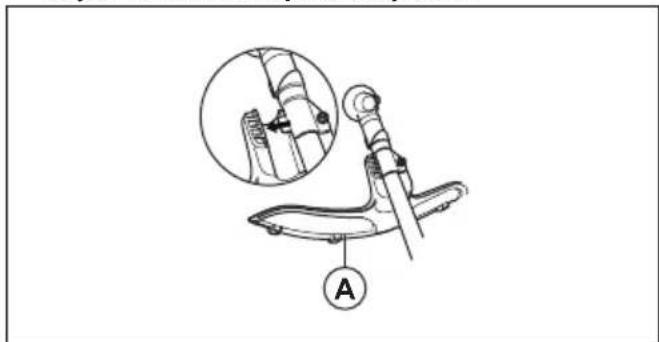

1. Bıçak siperliğini/kombine siperliği (A) milin üzerinekoyun ve tutturmak için cıvatayı sıkın.

2. Siperliğin uzatma parçasının çıkarıldığından eminolun.3. Çalıştırma diskindeki (B) deliklerden birini dişlikovanındaki karşılık gelen delikle hizalamak içinçıkış milini döndürün.4. Kilit pimini (C) deliğe geçirerek mili kilitleyin.5. Çim bıçağını (D), destek manşetini (E) ve destekflanşını (F) çıkış mili üzerine yerleştirin.

6. Çalıştırma diskinin ve destek flanşının çimbıçağındaki orta deliğe doğru şekilde oturduğundanemin olun.7. Somunu (G) takın. 1099 - 001 - 01.03.20198. Somunu soket anahtarıyla sıkın. Soket anahtarının milini bıçak siperliğine yakın tutun. Kesme ataşmanının dönme yönünün aksi yönde sıkın. Sıkma torku 35-50 Nm olmalıdır. Siperlik uzatma parçasını takma DİKKAT: Misina kafa/plastik bıçak kullandığınızda siperlik uzatma parçasını kullanın. Çim bıçağı kullandığınızda siperlik uzatma parçasını kullanmayın.

1. Siperlik uzatma parçasını kesme ataşmanı siperliği

oluğuna yerleştirin.

2. Siperlik uzatma parçasını 4 kilitleme kancasıyla

kesme ataşmanı siperliğindeki yerine yerleştirin. Siperlik uzatma parçasını çıkarma

• Kilitleme kancalarını buji anahtarıyla ayırın. Nakliye koruyucusunu takma

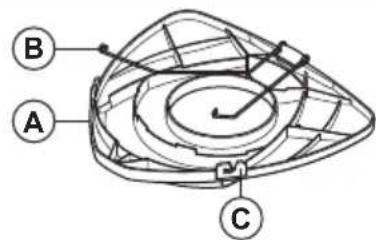

1. Bıçağı nakliye koruyucusuna (A) takın.

2. Nakliye koruyucusunu takmak için iki sabitleme

elemanını (B) yuvalara (C) yerleştirin.

İki parçalı milin montajı

1. Bağlantıyı gevşetmek için düğmeyi çevirin.

2. Kesme donanımının (A) tırnağını bağlantıdaki (B) ok

3. Tık sesi duyana kadar mili dikkatlice bağlantıya itin.

4. Topuzu tamamen sıkın.

1099 - 001 - 01.03.2019 175İki parçalı mili sökme

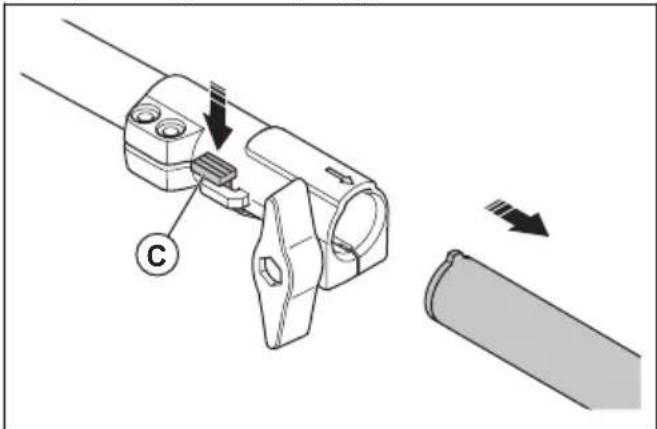

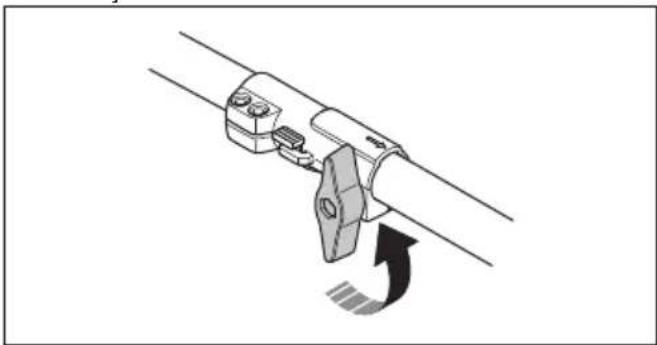

1. Bağlantıyı gevşetmek için düğmeyi 3 tur veya daha

2. (C) düğmesine basıp basılı tutun.

3. Motorun takılı olduğu milin ucunu sıkıca tutun.

4. Ataşmanı bağlantıdan çekip çıkarın.

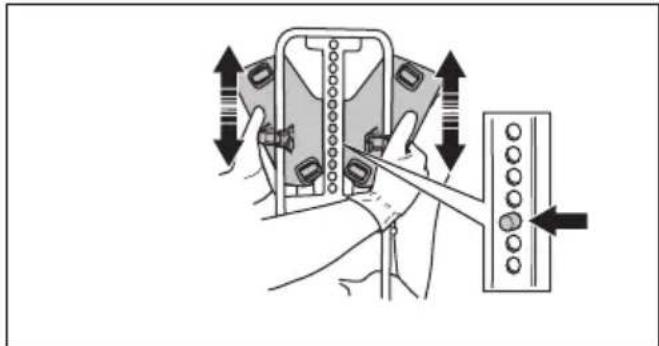

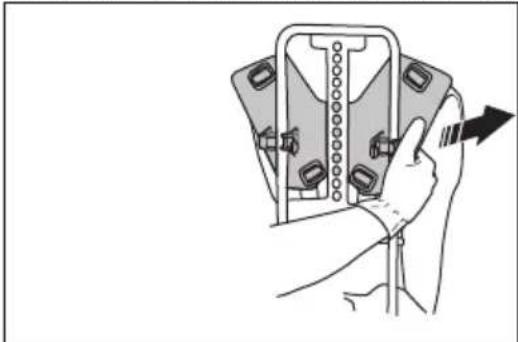

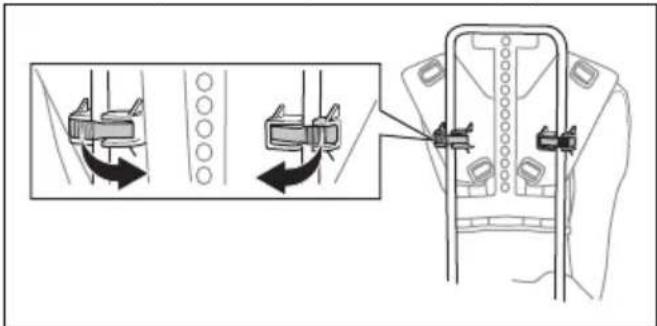

Arka plaka yüksekliğini ayarlama

1. Arka plakayı tutan 2 bağlantı elemanını gevşetin.

2. Arka plakayı 1 taraftan çerçeveden gevşetin.

3. Arka plakayı doğru yüksekliğe ayarlayın. Pimin

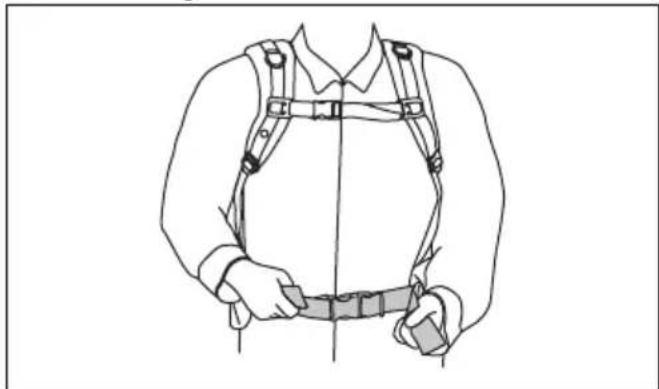

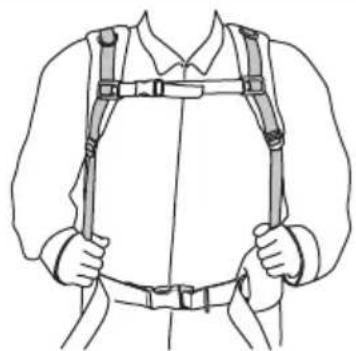

çerçevedeki deliklerden 1'iyle hizalandığından emin olun. Kuşam askılığın ayarlanması

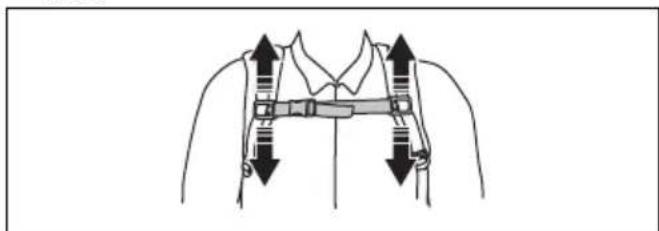

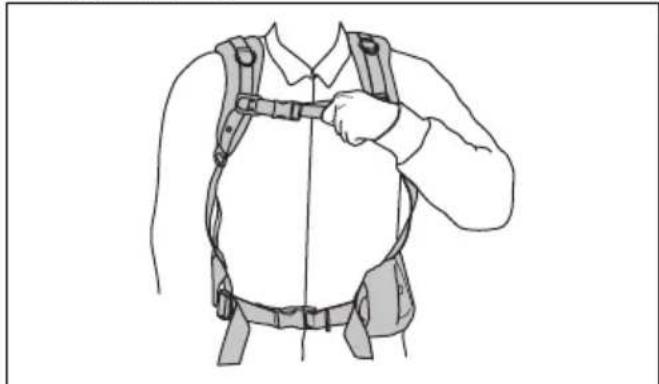

1. Ürünün kuşam askılığını takın.

2. Bel askısını sıkın. Kalça kayışının kalça ile aynı

hizada olduğundan emin olun.

3. Göğüs kayışını sıkın.

4. Göğüs kayışını dikey olarak ayarlayın. Göğüs

kayışının vücudunuza sıkıca oturduğundan emin olun.

1099 - 001 - 01.03.20195. Omuz kayışını, omuzlarınızdaki ağırlık eşit olacak şekilde ayarlayın. Kullanım Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Ürünü çalıştırmadan önce

• Araziyi tanımak, zeminin eğimini öğrenmek ve taş, dal veya çukur gibi engeller olup olmadığını anlamak için çalışma alanını inceleyin.

• Ürünü genel olarak gözden geçirin.

• Bu kılavuzda verilen güvenlik muayenelerini, bakımı ve servisi yapın.

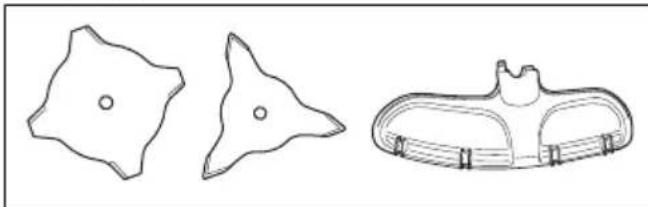

• Kesme donanımındaki tüm kapakların, siperliklerin ve tutacakların doğru şekilde takıldığından ve hasarsız olduğundan emin olun.

• Çim bıçağı dişlerinin alt kısmında ya da bıçağın orta deliğinde çatlak olmadığından emin olun. Hasarlıysa bıçağı değiştirin.

• Destek flanşlarında çatlak olup olmadığına bakın. Hasarlıysa destek flanşını değiştirin.

• Kilitleme somununun elle sökülemediğinden emin olun. Sökülebiliyorsa kesme donanımını yeterince sıkı tutmuyordur ve değiştirilmelidir.

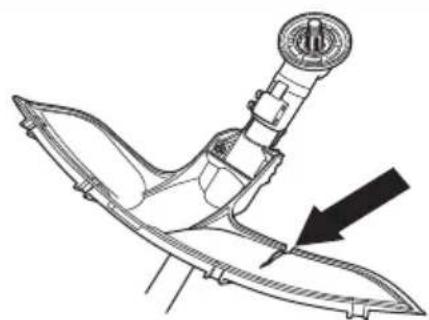

• Bıçak siperliğinde hasar veya çatlak olup olmadığına bakın. Bıçak siperliği darbe almışsa veya çatlaksa değiştirin.

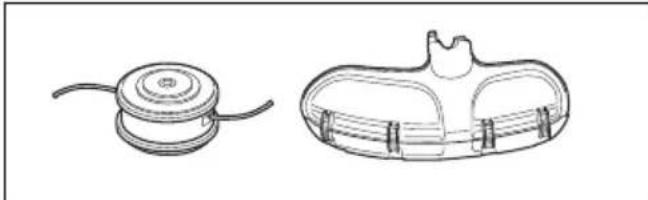

• Misina kafada ve kesme donanımı siperliğinde hasar veya çatlak olup olmadığına bakın. Misina kafa ve 1099 - 001 - 01.03.2019 177kesme donanımı darbe almışsa veya çatlaksa bunları değiştirin. Yakıt Bu üründe iki zamanlı motor bulunur. DİKKAT: Yanlış tür yakıtın kullanımı motor hasarına neden olabilir. Benzin ve iki zamanlı motor yağı karışımı kullanın. Benzin DİKKAT: Her zaman kaliteli benzin/yağ karışımı [en az 90 oktan (RON)] kullanın. Düşük oktan dereceli benzin kullanımının vuruntuya neden olma riski vardır. Bu da motor sıcaklığını yükselterek ciddi motor hasarına yol açabilir. DİKKAT: Ürününüzde katalitik dönüştürücü varsa iyi kalite kurşunsuz benzin/yağ karışımı kullanın. Kurşunlu benzin katalitik dönüştürücüyü tahrip eder.

• Mümkünse alkilat benzin olarak da bilinen düşük emisyonlu benzin kullanın.

• Etanol karışımlı yakıt E10 kullanılabilir (maks %10 etanol karıştırılabilir). E10'un üzerindeki etanol karışımlarının kullanılması, motora zarar verebilecek yetersiz çalışmaya neden olabilir.

• Sürekli yüksek hızda çalışırken daha yüksek bir oktan değeri öneririz. Husqvarna alkilat yakıtı En iyi performans için daima Husqvarna alkilat yakıt kullanmanızı öneririz. Normal yakıta kıyasla daha az tehlikeli madde içeren bu yakıt, tehlikeli egzoz dumanlarını azaltır. Yakıt yandığında daha az miktarda tehlikeli kalıntı olur, bu da motor bileşenlerinin daha temiz kalmasını sağlar. Böylece motorun kullanım ömrü uzar. Husqvarna alkilat yakıt tüm pazarlarda satılmaz. İki zamanlı yağ DİKKAT: Yetersiz yağ kalitesi ve/veya yanlış yağ/yakıt oranı ürüne zarar verebilir ve katalitik dönüştürücülerin ömrünü azaltabilir. DİKKAT: Su soğutmalı dış motorlar için olan ve dış yağ olarak da bilinen iki zamanlı yağı kullanmayın. DİKKAT: Dört zamanlı motor yağlarını kullanmayın.

• En iyi sonuçlar ve performans için Husqvarna iki zamanlı yağ kullanın.

• Husqvarna iki zamanlı yağ yoksa hava soğutmalı motorlar için iyi kalitede farklı bir iki zamanlı yağ kullanın. Doğru yağı seçmek için servis bayinizle iletişime geçin. Benzin, l İki zamanlı yağ, l %2 (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Benzinle iki zamanlı yağı karıştırma DİKKAT: Az miktarda yakıtı karıştırırken küçük hataların karışım oranını etkileme riski vardır. Doğru karışımı elde ettiğinizden emin olmak için yağ miktarını dikkatli bir şekilde ölçün.

1. Kullanılacak benzinin yarısını doldurun.

1099 - 001 - 01.03.20192. Yağın tamamını ekleyin ve yakıt karışımını karıştırın (sallayarak).

3. Kalan benzini ekleyin.

4. Yakıt karışımını dikkatli bir şekilde karıştırın

(sallayarak) ve ürünün yakıt tankını doldurun.

5. Ürünü bir süre kullanmazsanız yakıt tankını boşaltıp

temizleyin. Not: Bir defada 1 aylıktan fazla yakıtı karıştırmayın ve her zaman benzin ile yağı, yakıt için ayrılmış bir kapta karıştırın. Yakıt tankını doldurmak için

1. Yakıt tankı kapağının çevresini temizleyin.

2. Kabı sallayın ve yakıtın iyice karıştığından emin

olun. Dökülmeyi engelleyen valfe sahip bir yakıt konteynırı kullanın.

3. Yakıt tankını doldurun.

4. Yakıt tankının kapağını tamamen sıkın.

5. Ürünü çalıştırmadan önce yakıt ikmali alanından ve

yakıt kaynağından en az 3 m (10 ft) uzaklaştırın. DİKKAT: Tankın içerisindeki kirlilik, arızaya neden olur. Yakıt tankını ve zincir yağı tankını düzenli olarak temizleyin ve yakıt filtresini yılda en az bir kez değiştirin. Motorun çalıştırılması UYARI: Motor çalıştığında 15 m'lik güvenlik mesafesini koruyun. Kesme ataşmanının dönmeye başlaması riski vardır.

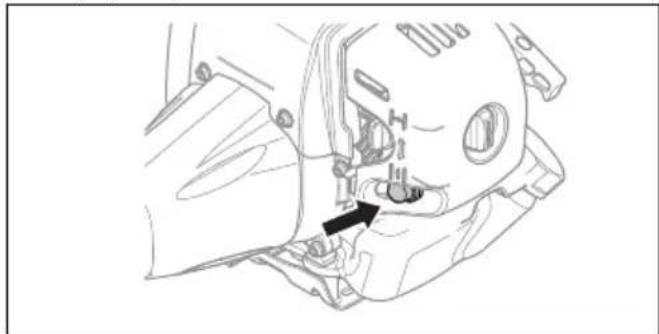

1. Durdurma anahtarını çalıştırma konumuna getirin.

2. Yakıt pompası diyaframı haznesini, yakıtla dolmaya

başlayıncaya kadar itin.

3. Jikle kontrolünü jikle konumuna getirin.

4. Sol elinizle ürünün gövdesini zeminin üzerinde tutun.

Ürünün üstüne basmayın.

5. Marş ipi tutacağını, direnç hissedinceye kadar

yavaşça, sonra kuvvetle çekin. UYARI: Çalıştırma ipini elinize dolamayın.

6. Çalıştırma ipi kolunu motor çalışana kadar çekmeye

devam edin. DİKKAT: Motor durana kadar çalıştırma ipini çekmeyin. Tamamen çekilmiş durumdayken çalıştırma ipini bırakmayın. Çalıştırma ipini yavaşça serbest bırakın. Üründe hasar riski.

7. Motor çalıştığında jikle kontrolünü çalıştırma

konumuna getirin ve tam gaz uygulayın. Gaz tetiği otomatik olarak başlangıç konumundan ayrılır.

8. Motorun sorunsuz şekilde çalıştığından emin olun.

UYARI: Uzuvlarınızı buji kapağından uzak tutun. Yanma nedeniyle yaralanma riski vardır. Buji kapağı hasar görmüş ürünü kullanmayın. Elektrik çarpması riski. 1099 - 001 - 01.03.2019 179Motorun durdurulması

• Durdurma anahtarını durdurma konumuna getirin. Genel çalışma talimatları UYARI: Gerilimde olan bir ağacı keserken dikkatli olun. Ağaç, kesme işleminden önce veya sonra normal konumuna geri çekilebilir ve size veya ürüne çarparak yaralanmaya neden olabilir.

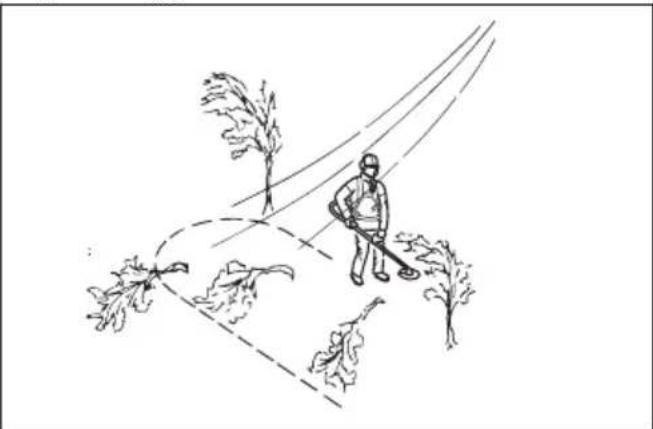

• Çalışma bölgesinin bir ucunda açık bir alan oluşturun ve çalışmaya buradan başlayın.

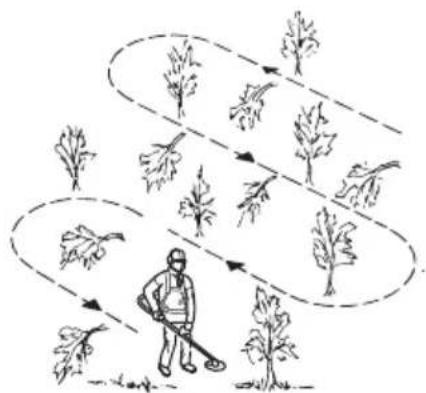

• Bölgede dikdörtgen bir desenle ilerleyin.

• Her seferde 4-5 m genişliğinde bir alanı temizlemek için ürünü tamamen sağa veya sola doğru hareket ettirin.

• Dönüp geri gitmeden önce 75 m uzunluğunda bir alanı temizleyin. İşinize devam ederken yakıt bidonunu da beraberinizde hareket ettirin.

• Gereksiz yere çukur veya engellerden geçmek zorunda kalmayacağınız bir yönde hareket edin.

• Rüzgarın kesilen yeşilliği temizlenen alana götüreceği yönde hareket edin.

• Eğimlerde yukarı aşağı değil eğim boyunca hareket edin. Çimin çim bıçağıyla temizlenmesi DİKKAT: Ağaçlarda çim bıçağı kullanmayın. Uzun veya kalın çimler için sadece çim bıçağı kullanın.

• Ürünü yanlamasına hareket ettirin.

• Keserken harekete sağdan sola doğru başlayın. Tekrar kesmeden önce ürünü sağa getirin.

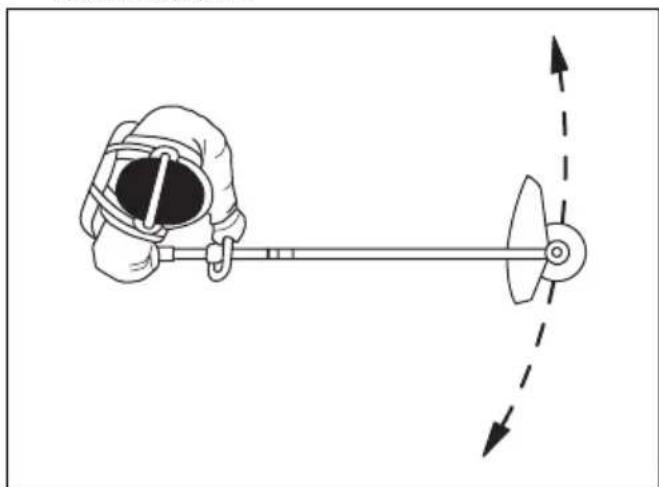

• Çim bıçağının sol tarafıyla kesin.

• Kesilen çimin düzgün bir hatta düşmesi için çim bıçağını sola doğru eğin. Bu şekilde çim daha kolay toplanır.

• Ayaklarınızı birbirinden ayırarak dengede durun.

• Sağa doğru her hareketten sonra ilerleyip tekrar kesmeden önce dengenizi yeniden sağlayın.

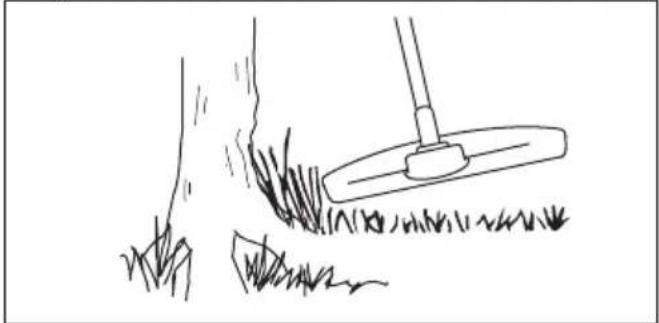

• Çim bıçağının yere çarpmaması için destek manşetini hafif basınç uygulayarak zemine dayalı tutun.

• Kesilen yeşilliğin çim bıçağının çevresinde dolanma riskini azaltmak için aşağıdaki talimatlara uyun: a) Tam gaz uygulayın. b) Ürünü soldan sağa getirirken çim bıçağını kesilen yeşilliğin içinden geçirmeyin.

• Kesilen yeşilliği toplamadan önce motoru durdurun ve ürünü kuşam askılıktan çıkarın. Ürünü yere koyun.

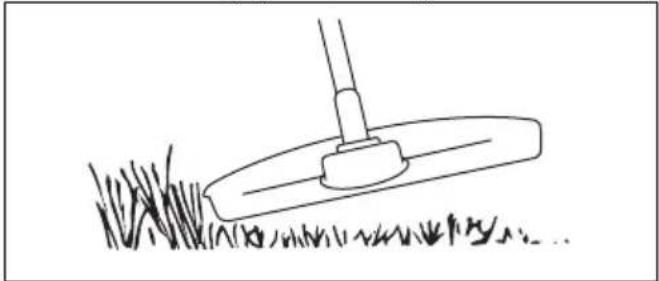

1099 - 001 - 01.03.2019Misina kafayı kullanarak çimin biçilmesi Çim düzeltme

1. Misina kafayı zemin yüzeyinin hemen üstünde bir açı

ile tutun. Misinayı çime bastırmayın.

2. Misina uzunluğunu 10-12 cm/4-4,75 inç kısaltın.

3. Bitkilere zarar verme riskini azaltmak için motor

4. Nesnelerin yakınında çim keserken %80 oranında

gaz kullanın. Çim bıçağı ile çim temizleme

1. Ürünü çalıştırırken ayaklarınızı birbirinden ayrı tutun.

Ayakların yere sıkıca bastığından emin olun.

2. Destek manşetini hafifçe yere koyun. Bu, bıçağın

yere temas etmesini önler.

3. Temizleme darbesi için sağdan sola yana doğru

hareket ettirin. Kesmek için bıçağın sol kenarını (saat 8 ve 12 yönleri arasında) kullanın.

4. Çimi temizlerken bıçağı sola doğru eğin.

Not: Çim kolayca bir hat halinde toplanır.

5. Geri dönüş darbesi için soldan sağa yana doğru

6. Çalışmayı ritmik şekilde yapın.

7. İleriye doğru hareket edin ve ayakları yere sıkıca

9. Ürünü kuşam askılık üzerindeki klipsten çıkarın.

10. Ürünü yere koyun.

11. Kesilen malzemeyi toplayın.

1. Çimi keserken misinanın zemine paralel olduğundan

2. Misina kafayı zemine bastırmayın. Bu, üründe

hasara neden olabilir.

3. Çimi keserken ürünü yanlamasına hareket ettirin.

Tam hızı kullanın. Çimi temizleme Dönen misinadan gelen hava akışı kesilen çimi bölgeden kaldırmak için kullanılabilir.

1. Misina kafayı ve misinayı yere paralel ve yerden

2. Tam gaz uygulayın.

3. Misina kafayı yanlamasına hareket ettirerek çimi

süpürün. UYARI: Her yeni misina taktığınızda, dengenin bozulmasını ve tutacaklarda titreşimi önlemek için misina kafa kapağını temizleyin. Ayrıca misina kafanın diğer taraflarını da kontrol edip gerekirse temizleyin. 1099 - 001 - 01.03.2019 181Bakım Giriş UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamanız gerekir. Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğunu garanti etmekteyiz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin. Bakım takvimi Bakım Günlük Haftalık olarak Aylık olarak Dış yüzeyi temizleyin. X Kuşam askılıkta hasar olup olmadığını kontrol edin. X Doğru şekilde takıldığından ve hasar görmediğinden emin olmak için tutma yerini ve gidonu kontrol edin.

Gaz tetiği kilidinin ve gazın doğru çalıştığından emin olun. X Doğru çalıştığından emin olmak için durdurma anahtarını kontrol edin. X Rölantideyken kesme ataşmanının dönmediğinden emin olun. X Hava filtresini temizleyin. Gerekirse değiştirin. X Bıçağın keskin olduğundan ve ortaya doğru şekilde yerleştiğinden emin olun, bı- çakta çatlak olup olmadığına bakın. Bıçak doğru şekilde ortada değilse ürüne zarar verebilir.

Kesme ataşmanı siperliğinde hasar veya çatlak olup olmadığına bakın. Hasarlıy- sa değiştirin.

Misina kafada hasar veya çatlak olup olmadığına bakın. Hasarlıysa değiştirin. X Vida ve somunların sıkı olduğundan emin olun. X Motorda, yakıt tankında ve yakıt hatlarında kaçak olup olmadığına bakın. X Nakliye koruyucusunu kontrol edin. Bıçağın hasar görmediğinden ve nakliye kor- uyucusunun doğru şekilde takılabildiğinden emin olun.

Soğutma sistemini temizleyin. X Marş motorunda ve marş ipinde hasar olup olmadığına bakın. X Titreşim azaltma birimlerinde hasar ve çatlak olup olmadığına bakın. X Bujinin dış yüzeyini temizleyin. Sökün ve elektrot boşluğunu kontrol edin. Elek- trot boşluğunu doğru mesafeye ayarlayın (bkz. Teknik veriler sayfada: 187 ) veya bujiyi değiştirin. Bujinin parazit gidericisi olduğundan emin olun.

Karbüratörün dış yüzeyini ve etrafındaki bölgeyi temizleyin. X Ayna dişliyi kontrol ederek ¾ yağ ile doldurulduğundan emin olun. Gerekirse dol- durmak için özel gres kullanın.

Susturucudaki kıvılcım önleyici ızgarayı temizleyin veya değiştirin. X Yakıt filtresinin kirliliğini ve yakıt hortumunda çatlaklar ya da başka bozukluklar olup olmadığını kontrol edin. Gerekirse değiştirin.

182 1099 - 001 - 01.03.2019Bakım Günlük Haftalık olarak Aylık olarak Tüm kabloları ve bağlantıları kontrol edin. X Kavramayı, kavrama yaylarını ve kavrama tamburunu aşınmaya karşı kontrol edin. Bu ünitelerin 1 veya daha fazlasını değiştirmeniz gerekiyorsa servis bayini- zle görüşün.

Bujiyi değiştirin. Bujinin parazit gidericisi olduğundan emin olun. X Susturucudaki kıvılcım önleyici ızgarayı kontrol edin ve temizleyin. X Rölantinin ayarlanması Husqvarna ürününüz, zararlı emisyonları azaltan özelliklere göre üretilmiştir.

• Rölantiyi ayarlamadan önce hava filtresinin temiz ve hava filtresi kapağının takılı olduğundan emin olun.

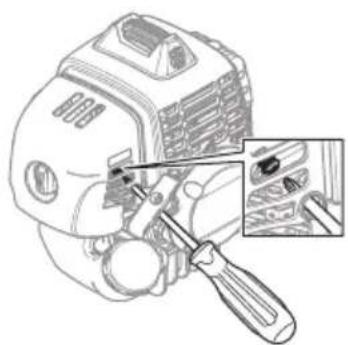

• "T" işaretiyle belirtilmiş rölanti T ayar vidası ile rölantiyi ayarlayın. UYARI: Rölantiyi ayarladığınızda kesme ataşmanı durmazsa servis bayinize başvurun. Ürünü, doğru şekilde ayarlanana veya onarılana kadar kullanmayın.

• Motorun her konumda sorunsuz çalışması rölantinin doğru ayarlandığı anlamına gelir. Kesme donanımı dönmeye başladığında rölanti, devirden düşük olmalıdır.

1. Kesme donanımı dönmeye başlayana kadar rölanti

ayar vidasını saat yönünde döndürün.

2. Kesme donanımı durana kadar rölanti ayar vidasını

saat yönünün tersine döndürün. Not: Önerilen rölanti hızı için

bölümüne bakın. Soğutma sistemini temizleme DİKKAT: Soğutma sisteminin kirli veya tıkanmış olması, ürünün aşırı ısınarak hasar görmesine neden olabilir. Soğutma sisteminde aşağıdakiler bulunur:

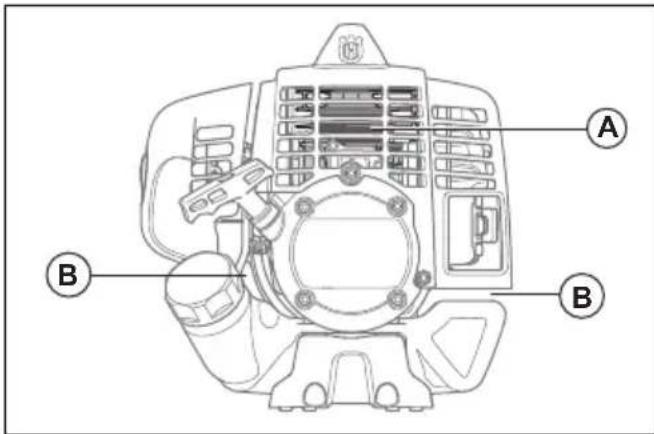

• Silindirdeki (A) soğutma kanatları.

• Soğutma sisteminin kirli ya da tıkalı olmadığından emin olun.

• Soğutma sistemini haftada bir kez ya da gerekirse daha sık olmak üzere fırçayla temizleyin. Hava filtresinin temizlenmesi DİKKAT: Hasarlı hava filtresinin mutlaka değiştirilmesi gerekir. Hava filtresini uzun süre kullanırsanız tam olarak temizlenemez. Hava filtresini düzenli aralıklarla yenisiyle değiştirin.

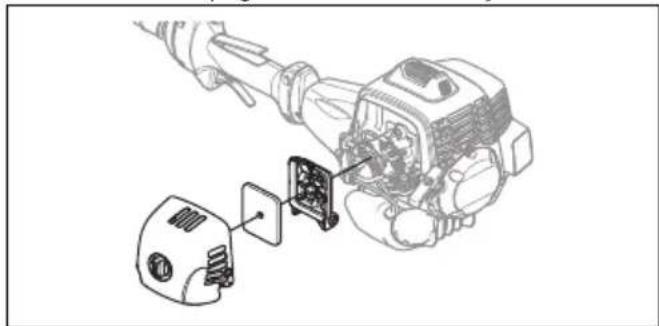

1. Hava filtresi kapağını ve hava filtresini çıkarın.

2. Hava filtresini basınçlı havayla temizleyin.

3. Filtre kapağının iç yüzeyini temizleyin. Hava veya bir

4. Filtrenin kuru olduğundan emin olun.

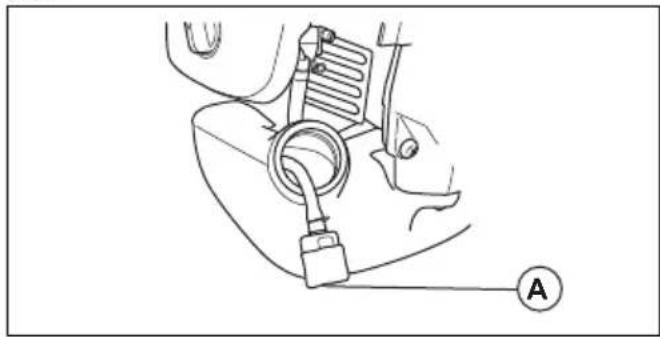

1099 - 001 - 01.03.2019 183Yakıt filtresi Motora giden yakıt azalırsa yakıt tankı kapağındaki hava deliğinin ve yakıt filtresinin (A) temiz olduğundan emin olun.

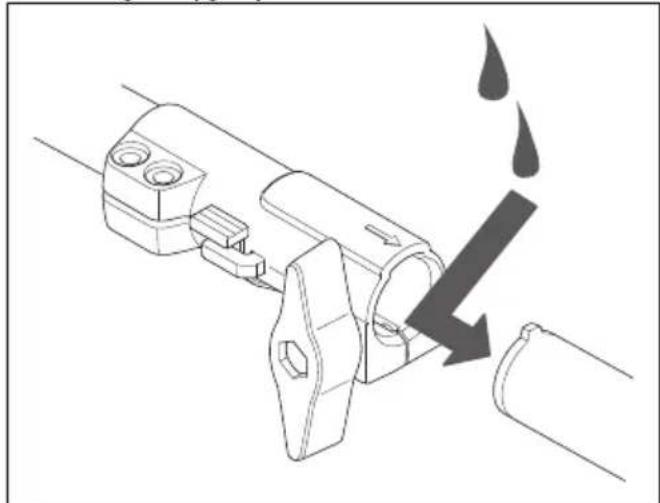

İki parçalı mile gres uygulama

• Tahrik milinin ucuna her 30 saatlik kullanımdan sonra gres uygulayın. Ayna dişli Ayna dişli fabrikada ¾'üne kadar gresle doldurulur. Ürünü kullanmadan önce gres seviyesinin değişmediğinden emin olun. Doldurmak gerekiyorsa özel Husqvarna gresini kullanın. Ayna dişlideki gresi değiştirmeyin. Ayna dişlisindeki onarımı servis personeline bırakın. Kilitleme somununun takılması ve çıkarılması UYARI: Motoru durdurun, koruyucu eldiven kullanın ve kesme donanımının keskin kenarlarının çevresinde dikkatli olun. Bazı kesme ataşmanı tiplerini sabitlemek amacıyla bir kilitleme somunu kullanılır. Kilitleme somunu soldan dişlidir.

• Takmak için kilitleme somununu kesme ataşmanının dönme yönünün aksi yönünde sıkın.

• Kilitleme somununu çıkarmak için kilitleme somununu kesme ataşmanının dönme yönünde gevşetin.

• Kilitleme somununu gevşetmek ve sıkmak için uzun milli bir soket anahtarı kullanın. Resimdeki ok, soket anahtarını kullanabileceğiniz bölgeyi göstermektedir. UYARI: Kilitleme somununu gevşetirken ve sıkarken bıçakla yaralanma riski vardır. Bunu yaparken bıçak siperliğinin elinizin yaralanmasını önlediğinden daima emin olmanız gerekir. Not: Kilitleme somununu elinizle döndüremediğinizden emin olun. Naylon katın direnci en az 1,5 Nm değilse somunu değiştirin. Kilitleme somunu yaklaşık 10 defa takıldıktan sonra değiştirilmelidir. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zarar verebilir.

• Motor gücü düşükse, çalıştırılması kolay değilse veya rölantide düzgün bir şekilde çalışmıyorsa bujiyi kontrol edin.

• Buji elektrotlarında istenmeyen nesne riskini azaltmak için şu talimatlara uyun: a) Rölanti hızının doğru ayarlandığından emin olun. b) Yakıt karışımının doğru olduğundan emin olun. c) Hava filtresinin temiz olduğundan emin olun.

• Buji kirliyse temizleyin ve elektrot boşluğunun doğru olduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin.

1099 - 001 - 01.03.2019Motorun ayarlanması Motor doğru şekilde çalışmazsa talimatları izleyin.

1. Onaylı bir kesme donanımı takın; bkz.

3. Ürünü normal koşullarda 3 dakika çalıştırın.

4. Kesme donanımını havaya kaldırın ve 30 saniye

boyunca tam gaz uygulayın. Bir misina kafa kullanılıyorsa misinanın siperlik bıçağıyla doğru uzunlukta kesildiğinden emin olun. Not: Bu adımda çim veya dal kesmeyin.

5. Motorun doğru çalıştığından emin olmak için ürünü

normal koşullarda çalıştırın.

6. Motor doğru çalışmıyorsa 4. ve 5. adımları 3 kez

7. Tüm bu adımları yaptıktan sonra ürün hala doğru

çalışmıyorsa ürünün ayarını/onarımını Husqvarna bayinize yaptırın. Çim bıçağının bileylenmesi UYARI: Motoru durdurun. Koruyucu eldivenler kullanın.

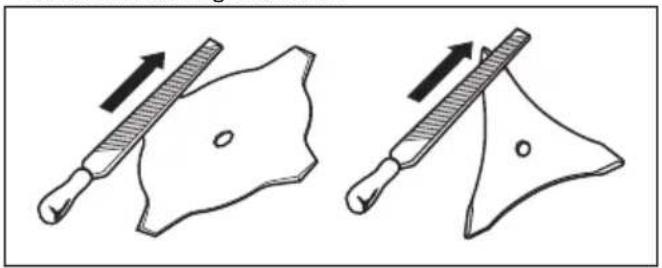

• Çim bıçağını doğru bileylemek için kesme donanımıyla verilen talimatlara başvurun.

• Dengeyi korumak için tüm kenarları eşit olarak bileyleyin.

• Tek kesikli düz eğe kullanın. UYARI: Hasarlı bıçakları daima atın. Eğilmiş veya bükülmüş bir bıçağı düzeltip tekrar kullanmaya çalışmayın. Esnek hareket milini yağlama

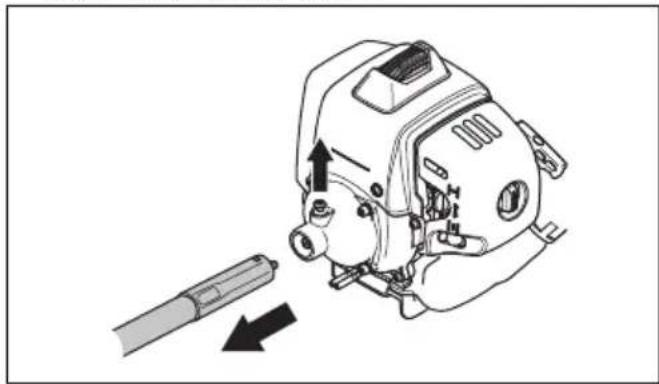

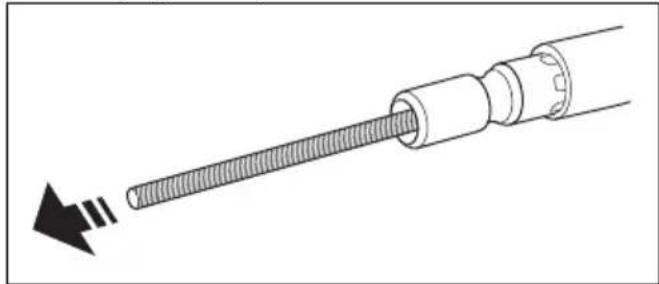

1. Düğmeyi yukarı çekin ve hareket mili rakorunu

kavrama kapağından çıkarın. a) Hareket milini, hareket mili rakorundan sallayarak veya çekerek çıkarın.

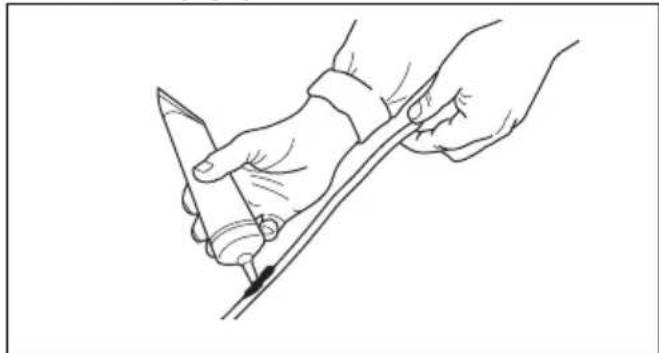

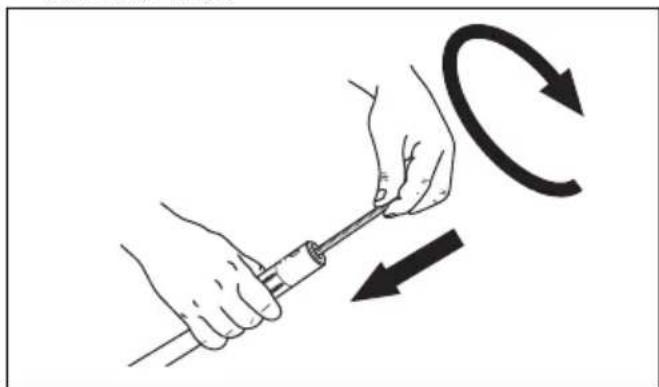

2. Tahrik milini yağlayın.

3. Hareket milini hareket mili rakoruna geri yerleştirmek

için aynı anda itin ve çevirin. Hareket milini hareket mili rakoru kenarından yaklaşık 10 mm/0,40 inç mesafede tutun. 1099 - 001 - 01.03.2019 1854. Hareket mili rakorundaki deliği kavrama kapağı üzerindeki düğmeyle hizalayın.

5. Hareket milini aynı anda itip çevirerek bağlayın.

Sorun giderme Motorun çalışmaması Kontrol edin Olası neden Prosedür Durdurma anahtarı. Durdurma anahtarı durdurma konu- mundadır. Durdurma anahtarını yetkili bir servis noktasına değiştirtin. Marştaki dişli çark mandalları. Marştaki dişli çark mandalları serbest hareket edemiyordur. Çalıştırıcı kapağını çıkarın ve marşta- ki dişli çark mandalların çevresini te- mizleyin. Bkz. Bakım sayfada: 182

Yetkili bir servis noktasından yardım alın. Yakıt tankı. Yanlış yakıt tipi. Yakıt tankını boşaltın ve doğru yakı- tla doldurun. Buji. Buji kirli veya ıslaktır. Bujinin kuru ve temiz olduğundan emin olun. Buji elektrot boşluğu yanlıştır. Bujiyi temizleyin. Elektrot boşluğunun doğru olduğundan emin olun. Bujinin parazit gidericisi olduğundan emin olun. Doğru elektrot boşluğu için teknik bil- gilere göz atın. Buji gevşektir. Bujiyi sıkın. Motor çalışıyor ancak tekrar duruyor Kontrol edin Olası neden Prosedür Yakıt tankı Yanlış yakıt tipi. Yakıt tankını boşaltın ve doğru yakıtı doldur- un. Hava filtresi Hava filtresi tıkalıdır. Hava filtresini temizleyin. 186 1099 - 001 - 01.03.2019Taşıma, depolama ve atma Taşıma ve saklama

• Ürünü ve yakıtı; sızıntılar veya dumanların elektrikli makineler, elektrik motorları, elektrik röleleri/ anahtarları veya kazanlar gibi kaynaklardan gelen kıvılcıma veya açık ateşe temas etmeyeceği şekilde depolayın ve taşıyın.

• Yakıtı depolarken ve taşırken her zaman bu amaçla üretilmiş onaylı konteynırlar kullanın.

• Ürünü uzun süre depolayacaksanız yakıt tankının boşaltılması gerekir. Fazla yakıtın atılacağı yerleri öğrenmek için yerel yakıt istasyonunuzla iletişime geçin. Depoyu iyi havalandırılan bir alanda uygun konteynırlara boşaltın.

• Uzun süreli depolama öncesinde ürünün temizlendiğinden ve tam bir servis işleminin gerçekleştirildiğinden emin olun.

• Ürün taşınırken veya depodayken nakliye koruyucusu her zaman kesme ataşmanına takılı olmalıdır.

• Nakliye sırasında ürünü sabitleyin.

• Motorun yanlışlıkla çalışmasını önlemek için ürünü yakın gözetim altında olmayacak şekilde depolarken ve tüm servis önlemleri alınırken buji kapağının her zaman çıkarılması gerekir.

• Ürünü depoya yerleştirmeden önce soğumasını bekleyin. Atma

• Yerel geri dönüşüm gerekliliklerine ve geçerli düzenlemelere uyun.

• Motor yağı veya yakıt gibi kimyasalları servis merkezinde veya uygun bir atık noktasında atın.

• Ürün artık kullanılmıyorsa ürünü Husqvarna bayisine gönderin veya geri dönüşüm noktasında atın. Teknik veriler Teknik veriler 543RBX 543RBT Motor Silindir hacmi, cm

40,1 40,1 Rölanti, dev/dak 3000 3000 Önerilen maksimum devir, dev/dak 12000 12000 Çıkış milinin devri, dev/dak 8570 8570 Maks. motor çıkışı, ISO 8893'e göre, dev/dak'da kW/hp 1,47/9000 1,47/9000 Katalitik konvertör susturucusu Hayır Hayır Ateşleme sistemi Buji NGK CMR7H-10 NGK CMR7H-10 Elektrot boşluğu, mm 0,9-1,0 0,9-1,0 Yakıt ve yağlama sistemi Yakıt tankı kapasitesi, l/cm

0,75 0,75 Ağırlık Yakıt, kesme ataşmanı ve siperlik olmadan, kg 11,4 11,5

Ses gücü seviyesi, ölçülmüş dB (A) 112 112 Ses gücü seviyesi, L

EN ISO 11806 ve ISO 22868'e göre ölçülen operatör kulağında eşdeğer ses basıncı seviyesi, dB(A): Misina kafayla (orijinal) donatılmış 99 99 Çim bıçağıyla (orijinal) donatılmış 99 99 Titreşim seviyeleri

EN ISO 11806 ve ISO 22867 doğrultusunda, tutacaklarda ölçülen eşdeğer titreşim seviyeleri (a hv,eq ), m/sn

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi. Makine için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm so- nucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1,2 dB (A) şeklindedir.

Titreşim düzeyi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 0,2 m/sn

şeklindedir. 188 1099 - 001 - 01.03.2019Ataşmanlar Parça no. Kullanılacak model HA 850 şaftlı çit düzeltici ataşma-

967 02 67-01 543 RBK SA 850 şaftlı çalı tırpanı ataşmanı 967 02 69-01 543 RBK GTA 850 şaftlı çalı tırpanı ataş- manı 967 11 31-0 543 RBK 1099 - 001 - 01.03.2019 189AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel.: +46-36-146500; seri numaraları 2016 veya sonraki tarihli (yıl, seri numarasıyla birlikte nominal değerler plakasında açıkça belirtilmiştir) Husqvarna 543RBX, 543RBK sırta asılır çalı tırpanının aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu belirtir:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif.

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif.

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevredeki gürültü emisyonlarıyla ilgili" direktifin Ek V'ine göre Uyumluluk değerlendirmesi. Gürültü emisyonlarıyla ilgili bilgi için bkz. Teknik veriler sayfada: 187

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "elektrikli ve elektronik ekipmanlardaki belirli tehlikeli maddelerin kısıtlanmasıyla ilgili" direktif. Aşağıdaki standartlar uygulanmıştır:

11806-2:2011, EN 50581:2012 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden,, Husqvarna AB için gönüllü olarak tip onayı gerçekleştirmiştir. Sertifika numaraları şu şekildedir: - SEC/12/2362 Huskvarna, 2018-04-15 Per Gustafsson, Geliştirme Müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu) Türk ithalat şirketi daha fazla bilgi için temas edilecek: ÇULLAS ORMAN BAHÇE VE TARIM MAKİNELERİ SAN.
