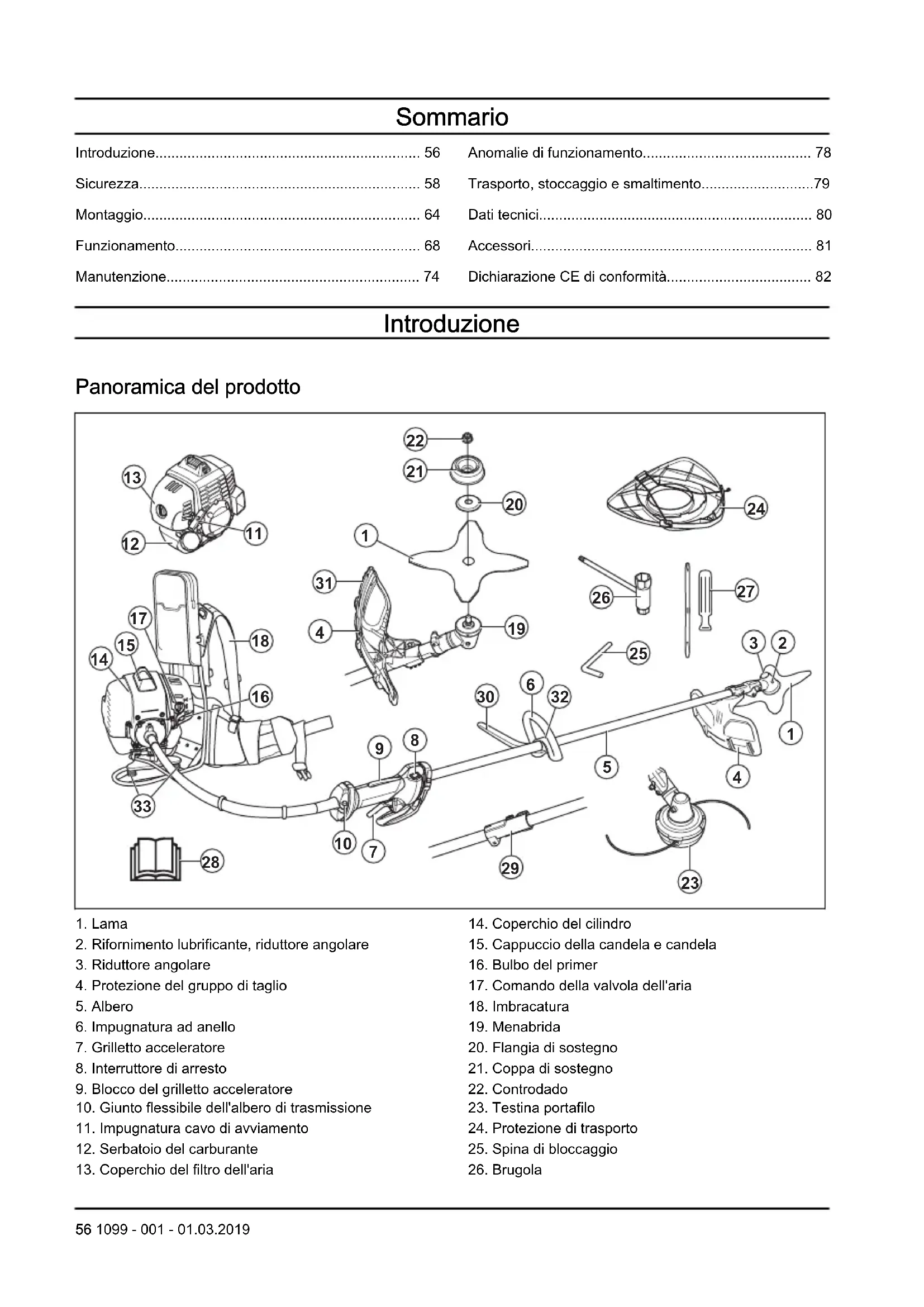

MANUALE UTENTE 543 RBX HUSQVARNA

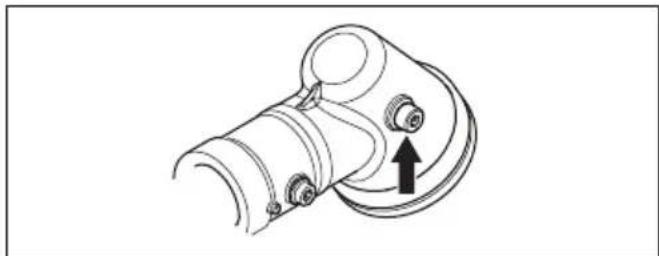

2. Rifornimento lubrificante, riduttore angolare

3. Riduttore angolare

4. Protezione del gruppo di taglio

7. Grilletto acceleratore

8. Interruttore di arresto

9. Blocco del grilletto acceleratore

10. Giunto flessibile dell'albero di trasmissione

11. Impugnatura cavo di avviamento

12. Serbatoio del carburante

13. Coperchio del filtro dell'aria

14. Coperchio del cilindro

15. Cappuccio della candela e candela

16. Bulbo del primer

17. Comando della valvola dell'aria

20. Flangia di sostegno

21. Coppa di sostegno

24. Protezione di trasporto

25. Spina di bloccaggio

29. Raccordo dell'albero (543RBK)

30. Impugnatura a J (barriera)

31. Carter protettivo

32. Regolazione impugnatura

33. Sistema di smorzamento delle vibrazioni

Descrizione del prodotto Il prodotto è un decespugliatore con motore a combustione. Il lavoro è in costante evoluzione per aumentare sicurezza ed efficienza durante le attività. Rivolgersi al centro di assistenza per maggiori informazioni. Uso previsto Il prodotto può essere utilizzato con una lama per sfrascatura, una lama tagliaerba o una testina portafilo per tagliare diversi tipi di vegetazione. Non utilizzare il prodotto per operazioni diverse dalla bordatura, dallo sfoltimento dell'erba e dallo sfoltimento forestale. Usare una lama per sfrascatura per tagliare legno di tipo fibroso. Usare una lama tagliaerba o testina portafilo per tagliare l'erba. Nota: La normativa nazionale o locale può regolarne l'utilizzo. Assicurare la conformità alla normativa in vigore. Utilizzare il prodotto solo con gli accessori approvati dal costruttore. Vedere Accessori alla pagina 81

Simboli riportati sul prodotto AVVERTENZA! Questo prodotto è pericoloso. Possono verificarsi lesioni anche mortali all'operatore o ai passanti se il prodotto non viene usato con cautela e in modo corretto. Al fine di evitare lesioni all'operatore o ai passanti, leggere e seguire attentamente le istruzioni di sicurezza nel manuale operatore. Prima dell'uso, leggere per intero il manuale dell'operatore e accertarsi di aver compreso le istruzioni. Utilizzare un elmetto protettivo in luoghi in cui gli oggetti potrebbero cadere. Usare cuffie protettive omologate. Utilizzare protezioni per gli occhi omologate. Utilizzare guanti protettivi omologati. Utilizzare robusti stivali antiscivolo. Il prodotto può causare l'espulsione di oggetti in grado di provocare lesioni. Velocità massima dell'albero in uscita.

15 m Tenersi a una distanza minima di 15 m da persone e animali quando il prodotto è in funzione. Esiste il rischio di spinta della lama se l'attrezzatura di taglio entra in contatto con un oggetto che non riesce a tagliare immediatamente. Il prodotto può tagliare parti del corpo. Tenersi a una distanza minima di 15 m da persone e animali quando il prodotto è in funzione. Bulbo del primer. Pulsante di avvio. Rifornimento carburante. Presa d'aria, modalità estiva. Presa d'aria, modalità invernale. Livello potenza acustica. Il prodotto è conforme alle direttive CE vigenti. La targhetta dati di funzio- namento riporta il numero di serie. aaaa è l'anno di produzione, ss è la setti- mana di produzione. aaaassxxxx 1099 - 001 - 01.03.2019 57Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali. UE V AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto. Responsabilità del prodotto Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.

• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.

• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.

• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente. Sicurezza Definizioni di sicurezza Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate. ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione. Istruzioni di sicurezza generali AVVERTENZA: Leggere, comprendere e rispettare attentamente queste istruzioni prima di utilizzare il prodotto. AVVERTENZA: Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.

• Non utilizzare il prodotto in condizioni di stanchezza oppure sotto l’effetto di alcolici, stupefacenti o farmaci in grado di alterare la vista, la capacità di valutazione o la coordinazione.

• Non utilizzare il prodotto in condizioni meteorologiche sfavorevoli, ad esempio in caso di nebbia fitta, pioggia intensa, vento forte o gelo. L'utilizzo in condizioni meteorologiche avverse può causare stanchezza e aumentare le situazioni di rischio, come ad esempio un terreno scivoloso e una direzione di caduta imprevedibile.

• Usare la massima cautela e il buon senso. Nel caso in cui si abbiano dei dubbi riguardo una condizione di lavoro o le procedure di utilizzo anche dopo aver letto il manuale dell'operatore, rivolgersi a un'officina prima di continuare.

• Se si lascia il prodotto fuori dal campo visivo, rimuovere il cappuccio della candela. Istruzioni di sicurezza per il montaggio AVVERTENZA: Leggere, comprendere e rispettare attentamente queste istruzioni prima di utilizzare il prodotto.

• Rimuovere il cappuccio dalla candela prima di assemblare il prodotto.

• Utilizzare guanti protettivi omologati.

• Quando si utilizza una lama per sfrascatura o una lama tagliaerba, assicurarsi che il manubrio corretto, la protezione della lama e il cinghiaggio siano fissati al prodotto.

• Una protezione difettosa o non corretta può causare lesioni. Non utilizzare un gruppo di taglio senza una protezione omologata fissata.

• Fissare il coperchio della frizione e l'albero corretto prima di avviare il prodotto per evitare lo slittamento della frizione.

• Assicurarsi di montare il coperchio e l'albero corretto prima di avviare il motore.

• Il menabrida e la flangia di sostegno devono inserirsi correttamente nel foro centrale del gruppo di taglio. Un gruppo di taglio fissato in modo errato può causare lesioni gravi o mortali.

1099 - 001 - 01.03.2019• Per utilizzare il prodotto in modo sicuro e prevenire lesioni all'operatore o ad altre persone, il prodotto deve essere sempre fissato correttamente al cinghiaggio. Abbigliamento protettivo personale AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

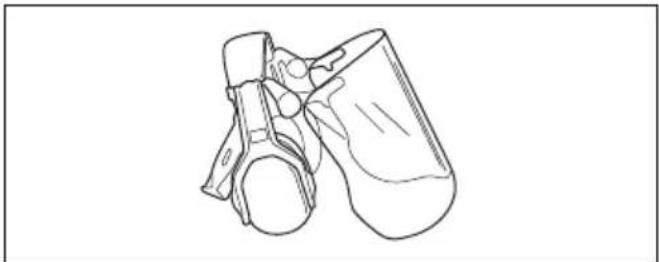

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma ne riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta.

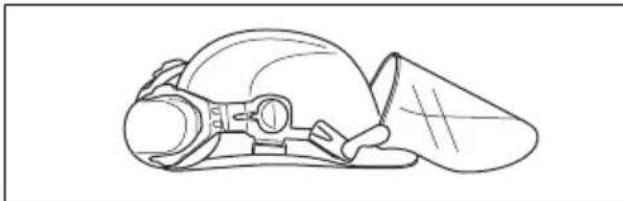

• Usare un elmetto protettivo se gli alberi nell'area di lavoro presentano un'altezza superiore ai 2 m.

• Usare cuffie protettive omologate.

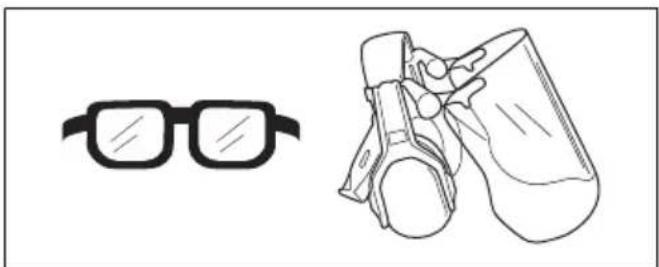

• Utilizzare protezioni per gli occhi omologate. Con l’uso della visiera è necessario anche l’uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.

• Indossare guanti ove necessario, ad esempio per montare, ispezionare o pulire l’attrezzatura di taglio.

• Usare stivali protettivi con calotta in acciaio e suole antiscivolo.

• Indossare indumenti di tessuto resistente. Indossare sempre pantaloni lunghi e pesanti e maniche lunghe Non indossare indumenti larghi che potrebbero impigliarsi nei ramoscelli e nei rami. Non indossare gioielli, pantaloni corti o sandali e non lavorare a piedi nudi. Raccogliere i capelli in modo sicuro sopra le spalle.

• Tenere a portata di mano il kit di primo soccorso. Dispositivi di sicurezza sul prodotto Per informazioni sulla reperibilità dei dispositivi di sicurezza vedere Panoramica del prodotto alla pagina

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi. Effettuare controllo e manutenzione dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna.

• Non apportare modifiche ai dispositivi di sicurezza. Non utilizzare il prodotto se le coperture protettive, gli interruttori di sicurezza o altri dispositivi di protezione non sono fissati o sono difettosi.

• Per qualsiasi intervento di assistenza e riparazione del prodotto, in particolare per i dispositivi di sicurezza, è necessaria una formazione specifica. Se i dispositivi di sicurezza non superano i controlli indicati in questo manuale operatore è necessario rivolgersi a un'officina. Garantiamo la disponibilità per riparazioni e assistenza professionali. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata.

• Non utilizzare un gruppo di taglio senza che sia stata montata una apposita protezione approvata e fissata correttamente. Vedere Accessori alla pagina 81

1099 - 001 - 01.03.2019 59Istruzioni di sicurezza per l'utilizzo AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Prima dell'uso del prodotto occorre comprendere la differenza fra sfoltimento forestale, sfoltimento dell'erba e bordatura dell'erba.

• Usare sempre un abbigliamento protettivo personale, vedere Abbigliamento protettivo personale alla pagina 59

• Una lunga esposizione al rumore può comportare la perdita permanente dell'udito. Indossare sempre protezioni acustiche approvate.

• Stare in ascolto per sentire segnali di avvertimento e voci alte quando si utilizzano le cuffie protettive. Togliere sempre le cuffie protettive all'arresto del motore.

• Non utilizzare mai il prodotto se esso è modificato o difettoso.

• Per evitare il rischio di scossa elettrica assicurarsi che il cappuccio della candela e il cavo di accensione non siano danneggiati.

• Ispezionare l'area di lavoro per assicurarsi che non vi siano persone, animali od oggetti che possano avere un impatto negativo sulla sicurezza di utilizzo del prodotto.

• Ispezionare l'area di lavoro per assicurarsi che non vi siano persone o animali che tocchino il gruppo di taglio o che possano essere colpite dagli oggetti espulsi dal gruppo di taglio.

• Esaminare l'area di lavoro. Asportare eventuali corpi estranei quali pietre, frammenti di vetro, chiodi, fili di acciaio e corde che potrebbero essere espulsi dal gruppo di taglio o attorcigliarsi ad esso.

• Non utilizzare il prodotto in una situazione o luogo in cui non è possibile ottenere aiuto in caso di incidente.

• Non utilizzare il prodotto senza una protezione.

• Assicurarsi che persone o animali mantengano una distanza di almeno 15 m durante il lavoro. Guardare sempre dietro di sé prima di fare girarsi con il prodotto. Arrestare il prodotto immediatamente nel caso in cui una persona o un animale entri nella zona di sicurezza di 15 m. Se più di un operatore lavora nella stessa area, mantenere una distanza di sicurezza pari ad almeno 2 volte l'altezza dell'albero e almeno di 15 m.

• Assicurarsi che sia possibile spostarsi in sicurezza e assumere una posizione sicura. Esaminare l'area circostante per la presenza di ostacoli quali radici, pietre, rami e fossi. Prestare la massima attenzione durante il lavoro su terreni in pendenza.

• Operare in sicurezza. Tenere sempre i piedi in una posizione stabile e mantenere un buon equilibrio.

• Prima di avviare il prodotto, posizionarlo su una superficie piana ad almeno 3 m dalla sorgente di carburante e da dove si effettua il rifornimento. Assicurarsi che non vi siano oggetti in prossimità del gruppo di taglio o che tocchino lo stesso.

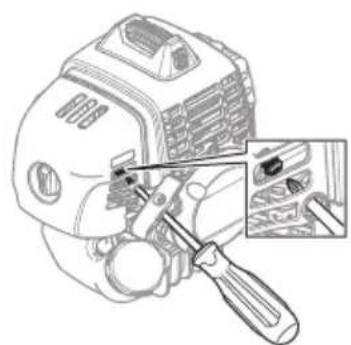

• Se il gruppo di taglio ruota a regime minimo affidare la regolazione a un'officina. Non usare il prodotto prima di aver eseguito le necessarie regolazioni o riparazioni.

• Fare attenzione agli oggetti volanti. Usare sempre una protezione per gli occhi omologata e tenere lontano dalla protezione del gruppo di taglio. Pietre e altri oggetti di piccole dimensioni possono essere espulsi e colpire gli occhi, causando cecità o altre lesioni.

• Non poggiare il prodotto a motore acceso se non è possibile controllarlo a vista.

• Non rimuovere il materiale tagliato né permettere ad altre persone di rimuoverlo mentre il motore è acceso o mentre l'attrezzatura di taglio ruota, perché ciò potrebbe causare gravi lesioni.

• Prima di rimuovere il materiale avvolto intorno all'albero della lama o impigliato tra la protezione e il gruppo di taglio, arrestare sempre il motore e assicurarsi che l'attrezzatura di taglio non ruoti.

• Prestare attenzione quando si rimuove il materiale dalla zona circostante l'attrezzatura di taglio. Il riduttore angolare si riscalda durante l'uso e può causare ustioni.

• I fumi di scarico del motore sono molto caldi e possono contenere scintille. Rischio di incendio. Prestare molta attenzione in prossimità di materiali secchi e infiammabili.

• Prima di spostarsi in una nuova zona di lavoro, arrestare il motore. Prima di spostare l'attrezzatura fissare sempre la protezione di trasporto.

• La sovraesposizione alle vibrazioni può causare lesioni neuro-vascolari a chi soffre di cattiva circolazione. In caso di sintomi riferibili a sovraesposizione alle vibrazioni rivolgersi al proprio medico. Esempi di questi sintomi: intorpidimento, perdita di sensibilità, "formicolio", "torpore", dolore, mancanza di forza o riduzione delle forze normali, alterazioni di colore o aspetto della pelle. Tali sintomi si riscontrano generalmente nelle mani, nei polsi e alle dita. Il rischio può aumentare con le basse temperature. Controllo del blocco del grilletto acceleratore Il fermo blocca il grilletto dell'acceleratore in posizione di regime minimo per evitare l'azionamento accidentale del grilletto. Rilasciando l'impugnatura del grilletto acceleratore e il relativo fermo, entrambi tornano nella posizione iniziale.

1099 - 001 - 01.03.20191. Premere il fermo del grilletto acceleratore (A). Accertarsi che il grilletto dell'acceleratore (B) sia rilasciato.

2. Accertarsi che il grilletto dell'acceleratore (B) sia

bloccato sul minimo quando viene rilasciato il fermo.

3. Premere il fermo (A) del grilletto dell'acceleratore e

accertarsi che ritorni nella posizione iniziale al rilascio.

4. Accertarsi che il fermo del grilletto dell'acceleratore

(A) e il grilletto (B) si muovano liberamente.

5. Avviare il prodotto e accelerare al massimo. Vedere

Avviamento del motore alla pagina 71

6. Rilasciare il grilletto dell'acceleratore (B) e accertarsi

che il gruppo di taglio si arresti e rimanga fermo. AVVERTENZA: Se il gruppo di taglio si muove mentre il grilletto dell'acceleratore è nella posizione del regime minimo, regolare il minimo. Vedere Manutenzione alla pagina

Controllo dell'interruttore di arresto

1. Avviare il motore.

2. Spostare l'interruttore di arresto in posizione di

arresto e accertarsi che il motore si arresti. Controllo della protezione del gruppo di taglio AVVERTENZA: Una protezione del gruppo di taglio inadeguata o difettosa può provocare gravi lesioni. Vedere Istruzioni di sicurezza per il montaggio alla pagina 58

AVVERTENZA: Usare sempre la protezione del gruppo di taglio consigliata per il gruppo di taglio utilizzato. Il montaggio di una protezione del gruppo di taglio inadeguata o difettosa può provocare gravi lesioni. Vedere Dati tecnici alla pagina 80

La protezione del gruppo di taglio impedisce che oggetti vengano lanciati in direzione dell'operatore. Inoltre impedisce gli infortuni che si verificano nel caso in cui si venga a contatto con il gruppo di taglio.

1. Eseguire un controllo visivo per verificare l'eventuale

presenza di danni, ad esempio incrinature.

2. Se danneggiata, sostituire la protezione del gruppo

di taglio. Controllo del sistema di smorzamento delle vibrazioni

1. Accertarsi che non vi siano crepe o deformazioni

sulle unità di smorzamento delle vibrazioni.

2. Controllare che le unità di smorzamento delle

vibrazioni siano correttamente fissate al gruppo motore e all'impugnatura. Per le informazioni su dove si trova il sistema di smorzamento delle vibrazioni sul prodotto, fare riferimento a Panoramica del prodotto alla pagina 56

1099 - 001 - 01.03.2019 61Controllo della marmitta AVVERTENZA: Non usare mai il prodotto se la marmitta non è in buone condizioni. AVVERTENZA: Tenere presente che i fumi di scarico del motore sono molto caldi e possono contenere scintille in grado di provocare incendi. Non avviare mai il prodotto in ambienti chiusi o vicino a materiale infiammabile! La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore. È di estrema importanza seguire le istruzioni relative a controllo, manutenzione e servizio del prodotto.

• Controllare con regolarità che la marmitta sia ben fissata nel prodotto. Gruppo di taglio AVVERTENZA: Il gruppo di taglio non deve ruotare quando viene utilizzato. Assicurarsi che il motore sia fermo. Rimuovere il cappuccio della candela prima di eseguire qualsiasi operazione sul gruppo di taglio. AVVERTENZA: Assicurarsi che il gruppo di taglio non sia danneggiato. Un gruppo di taglio danneggiato può causare incidenti. Sostituire il gruppo di taglio danneggiato. AVVERTENZA: Utilizzare il gruppo di taglio corretto. Usare solo il gruppo di taglio con le protezioni consigliate, fare riferimento a Accessori alla pagina 81

Attrezzatura di taglio

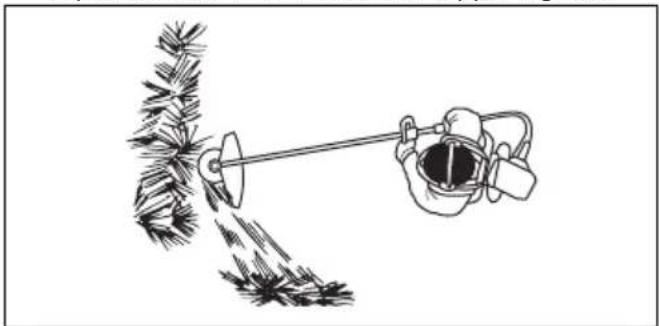

• Utilizzare le lame e i coltelli per tagliare l'erba più folta.

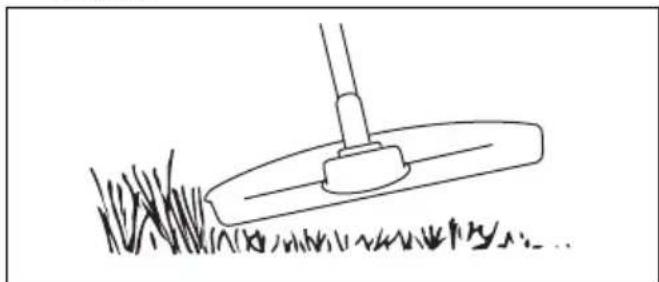

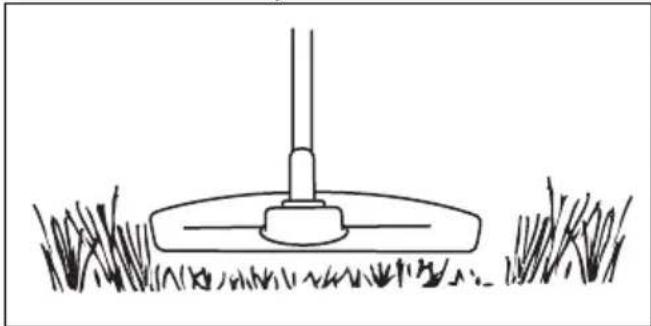

• Per tosare l'erba, utilizzare la testina portafilo.

• Una lama mal affilata o danneggiata aumenta il rischio d'incidenti. Mantenere i denti della lama affilati accuratamente e nel modo giusto. Seguire le istruzioni Per affilare il coltello per erba e la lama tagliaerba alla pagina 77 e usare la dima di affilatura consigliata.

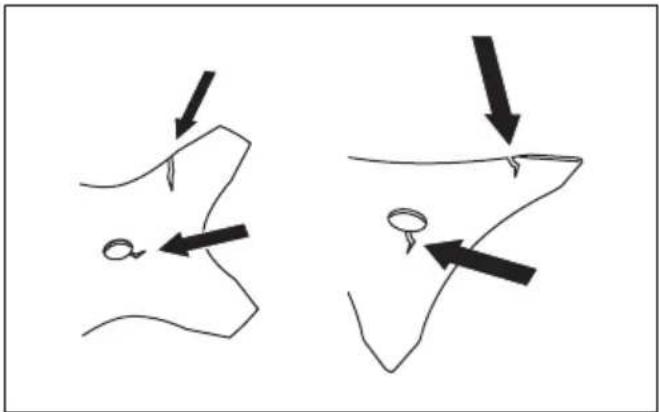

• Controllare se il gruppo di taglio presenta danni o incrinature. Sostituire il gruppo di taglio se danneggiato.

• Utilizzare esclusivamente attrezzature di taglio con le protezioni raccomandate. Vedere Accessori alla pagina 81

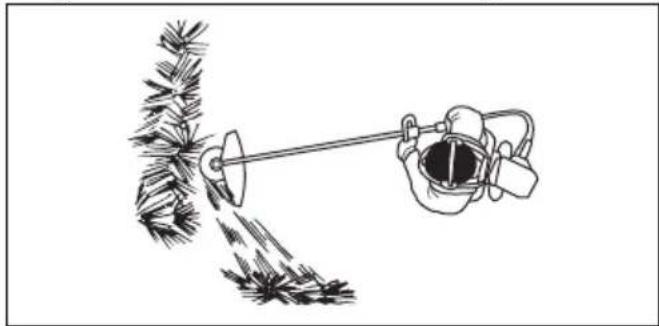

Lama per sfrascatura e lama tagliaerba

• Utilizzare lame affilate in modo corretto. Una lama mal affilata o danneggiata aumenta il rischio di lesioni.

• Utilizzare lame disposte nel modo corretto. Una lama disposta nel modo corretto è pari a 1 mm. Una lama disposta in modo scorretto aumenta il rischio di lesioni e danni.

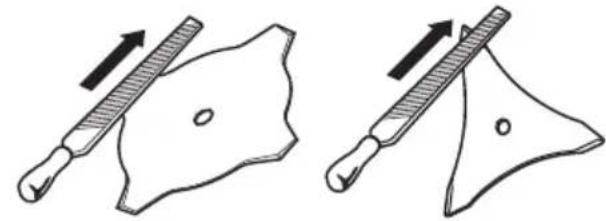

1099 - 001 - 01.03.2019• Per affilare la lama e disporla correttamente fare riferimento alle istruzioni fornite con la lama. Testina portafilo AVVERTENZA: Accertarsi sempre che il filo di taglio sia ben avvolto attorno al tamburo per evitare vibrazioni dannose.

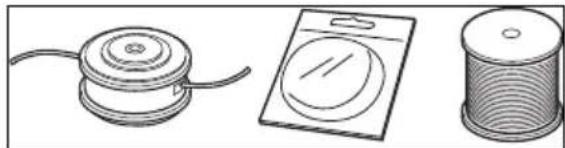

• Utilizzare esclusivamente le testine portafilo e i fili di taglio consigliati.

• Utilizzare esclusivamente i gruppi di taglio consigliati.

• Una macchina piccola richiede una testina portafilo piccola e viceversa.

• La lunghezza del filo di taglio è importante. A parità di diametro, un filo più lungo richiede una maggiore potenza del motore rispetto a uno corto.

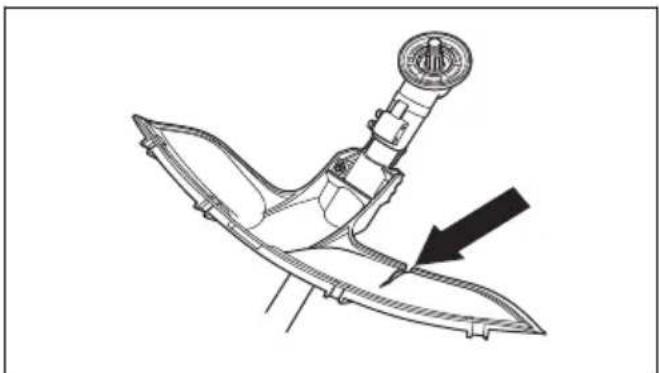

• Assicurarsi che il coltellino situato sulla protezione parasassi sia intatto. In questo modo, si taglia il filo alla lunghezza giusta.

• Per prolungarne la durata, immergere il filo in acqua per un paio di giorni prima dell'utilizzo. Istruzioni di sicurezza per la manutenzione AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Arrestare il motore e assicurarsi che il gruppo di taglio si arresti. Rimuovere il coperchio del cilindro e scollegare il cappuccio della candela prima di eseguire la manutenzione.

• I fumi di scarico del motore contengono monossido di carbonio, un gas inodore, velenoso e altamente pericoloso che può causare la morte. Non far funzionare il prodotto in ambienti chiusi o in spazi angusti.

• I fumi di scarico del motore sono molto caldi e possono contenere scintille. Non mettere in funzione il prodotto in ambienti chiusi o vicino a materiale infiammabile.

• Accessori e modifiche apportate al prodotto che non siano stati approvati dal costruttore possono causare gravi lesioni, anche fatali. Non apportare modifiche al prodotto. Utilizzare sempre accessori originali.

• Se la manutenzione non viene eseguita correttamente e con regolarità, vi è un aumento nel rischio di lesioni personali e danni al prodotto.

• Eseguire unicamente la manutenzione consigliata in questo manuale operatore. Rivolgersi a un'officina Husqvarna autorizzata per tutti gli altri interventi.

• Rivolgersi a un'officina Husqvarna autorizzata per far svolgere regolarmente interventi di manutenzione sul prodotto.

• Sostituire le parti danneggiate, usurate o rotte. Sicurezza nell'uso del carburante AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

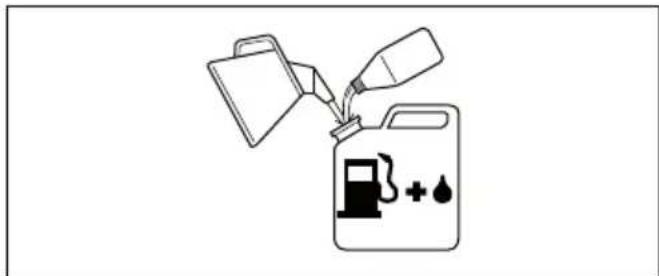

• Non miscelare il carburante in un ambiente chiuso o in prossimità di una fonte di calore.

• Non avviare il prodotto nel caso in cui vi sia carburante o olio motore su di esso. Rimuovere il carburante/olio indesiderato e lasciare che il prodotto si asciughi. Rimuovere il carburante indesiderato dal prodotto.

• In caso di perdite di carburante sugli indumenti, cambiarsi immediatamente.

• Il carburante non deve arrivare a contatto con il corpo, poiché può causare lesioni. In caso di contatto del carburante con il corpo, rimuoverlo con acqua e sapone.

• Non avviare il motore in caso di contatto dell'olio o del carburante con il prodotto o con il proprio corpo.

• Non avviare il prodotto se il motore presenta una perdita. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite.

• Prestare la massima attenzione con il carburante. Il carburante è infiammabile e i fumi sono esplosivi quindi possono causare lesioni o morte.

• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sia un flusso d'aria sufficiente.

• Non fumare in prossimità del carburante o del motore.

• Non posizionare oggetti caldi in prossimità del carburante o del motore.

• Non aggiungere carburante a motore acceso.

• Assicurarsi che il motore sia freddo prima di effettuare il rifornimento.

• Prima di effettuare il rifornimento, aprire lentamente il tappo del serbatoio del carburante e rilasciare la pressione con cautela.

• Non aggiungere carburante al motore in un ambiente chiuso. Un flusso d'aria insufficiente può causare lesioni o la morte dovute ad asfissia o al monossido di carbonio.

• Serrare il tappo del serbatoio del carburante con cautela, altrimenti potrebbe verificarsi un incendio.

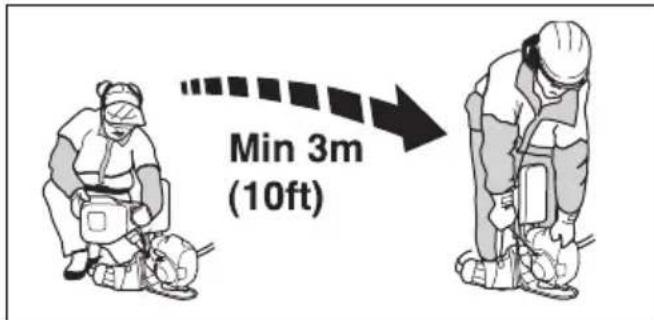

• Prima dell'avviamento, spostare il prodotto di almeno 3 m (10 ft) dal punto in cui è stato riempito il serbatoio del carburante.

• Non rabboccare il serbatoio con una quantità eccessiva di carburante.

• Assicurarsi che non si verifichino perdite quando si sposta il prodotto o la tanica carburante. 1099 - 001 - 01.03.2019 63• Non posizionare il prodotto o una tanica carburante in ambienti in cui siano presenti fiamme libere, scintille o fiamme pilota. Assicurarsi che l'area di rimessaggio non contenga fiamme libere.

• Utilizzare solo contenitori omologati per spostare il carburante o riporlo in magazzino.

• Svuotare il serbatoio del carburante prima di lunghi periodi di stoccaggio. Attenersi alle leggi locali sullo smaltimento del carburante.

• Pulire il prodotto prima di un lungo periodo di stoccaggio.

• Rimuovere il cappuccio della candela prima di conservare il prodotto in magazzino per assicurarsi che il motore non si avvii accidentalmente. Montaggio Introduzione AVVERTENZA: Prima di assemblare il prodotto, leggere e comprendere il capitolo sulla sicurezza. AVVERTENZA: Rimuovere il cavo della candela dalla candela prima di assemblare il prodotto. Montaggio dell'albero di trasmissione flessibile

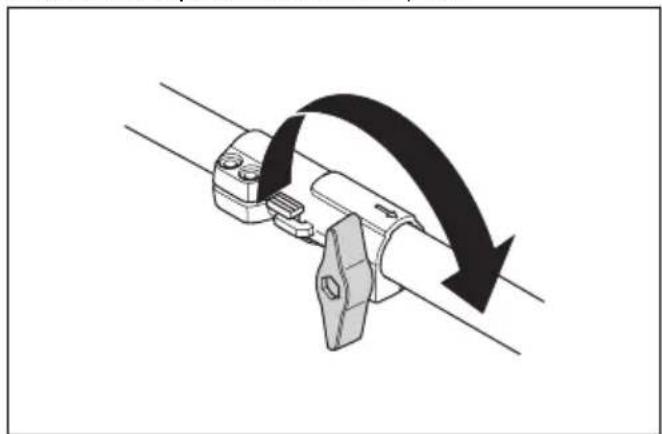

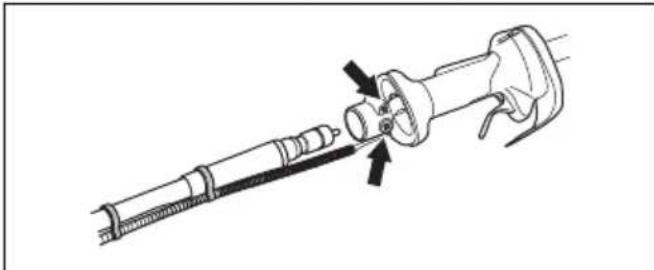

1. Rimuovere le 2 viti sul raccordo dell'albero.

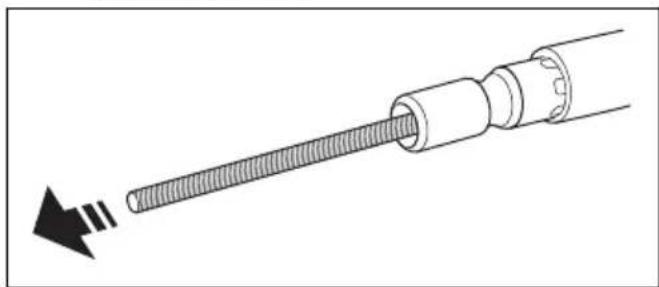

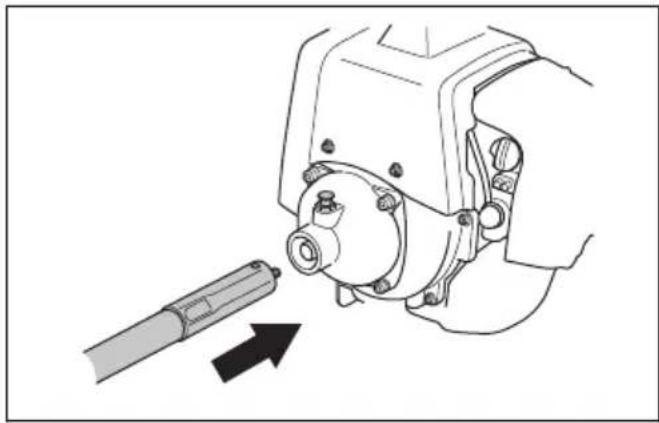

2. Inserire l'albero di trasmissione flessibile negli anelli

3. Ruotare e spingere l'albero di trasmissione flessibile

allo stesso tempo per collegarlo.

4. Serrare le 2 viti.

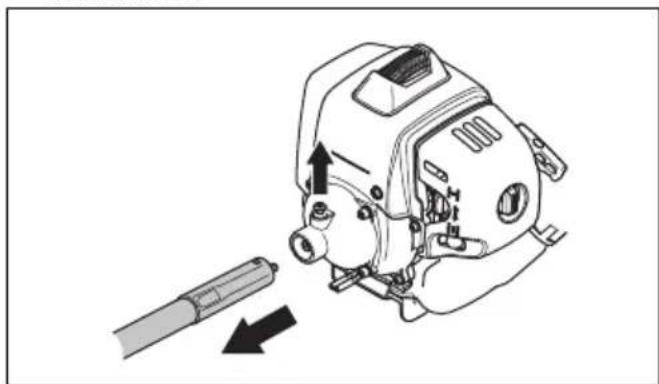

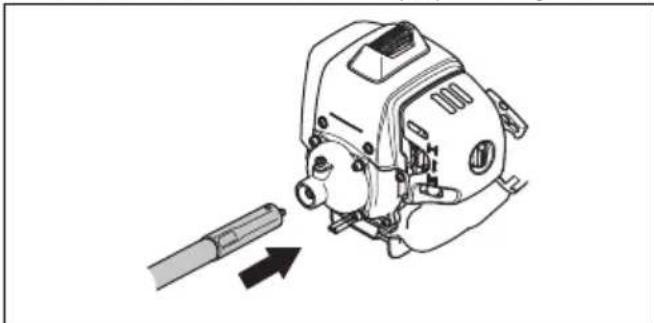

5. Montare il manicotto dell'albero di trasmissione nel

coperchio della frizione. Ruotare e spingere l'albero di trasmissione allo stesso tempo per collegarlo.

6. Accertarsi che la spina di bloccaggio torni nella

posizione iniziale. Collegamento del cavo dell'acceleratore e dei fili dell'interruttore di arresto

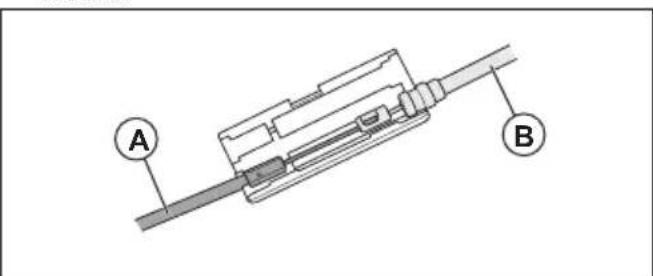

1. Aprire il coperchio.

2. Collegare nel coperchio il cavo dell'acceleratore dal

cablaggio (A) e il cavo dell'acceleratore (B) dal motore.

3. Chiudere il coperchio.

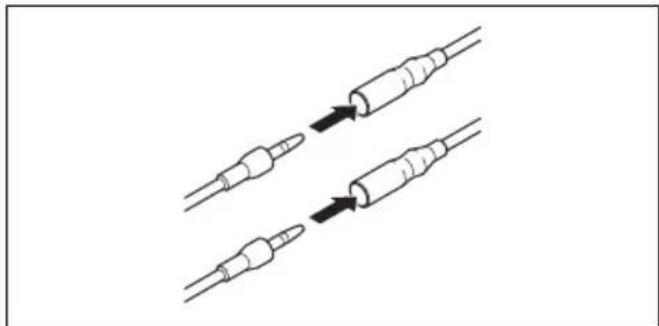

4. Collegare i cavi dell'interruttore di arresto nei relativi

connettori del motore. Montaggio dell'impugnatura ad anello

1. Posizionare l'impugnatura ad anello sull'albero.

1099 - 001 - 01.03.20192. Fissare il distanziale nella guida dell'impugnatura adanello. Fissare il dado e la vite. Non serrarecompletamente.3. Regolare il prodotto in una posizione di lavoropertinente.4. Allentare il dado e la vite. Assemblaggio dell'impugnatura a J AVVERTENZA: Utilizzare l'impugnatura a Jcon lame tagliaerba/taglienti o testineportafilo/lame in plastica. Non utilizzare lameper sfrascatura o sfoltimento conl'impugnatura a J.1. Fissare l'impugnatura a J all'impugnatura ad anellocon 3 viti.2. Regolare il prodotto in una posizione di lavoropertinente.3. Serrare le viti. Per montare l'attrezzatura di taglio L'attrezzatura di taglio comprende un gruppo di taglio euna protezione del gruppo di taglio.AVVERTENZA: Usare guanti protettivi.AVVERTENZA: Usare sempre la protezionedel gruppo di taglio consigliata per il gruppodi taglio. Vedere Accessori alla pagina 81

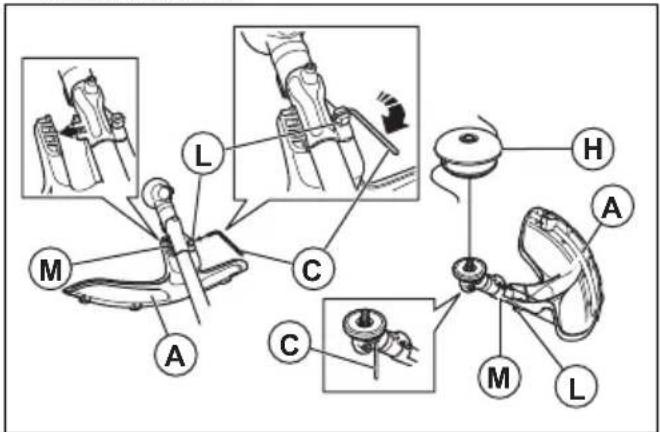

AVVERTENZA: Un gruppo di taglio fissato inmodo errato può causare lesioni gravi omortali. Montaggio e smontaggio della protezione del gruppo di taglio e della testina portafilo ATTENZIONE: Accertarsi che la prolungadella protezione sia fissata.1. Montare la protezione del gruppo di taglio (A)adeguata per la testina portafilo. Vedere Attrezzatura di taglio alla pagina 62

2. Posizionare la protezione del gruppo di taglio alraccordo sull'albero.3. Fissare la protezione del gruppo di taglio con unbullone.4. Montare il menabrida (B) sull'albero in uscita.5. Far ruotare l'albero in uscita fino a far coincidere unodei fori del menabrida con il foro corrispondentenella scatola ingranaggi.6. Introdurre nel foro la spina di bloccaggio (C) perbloccare l'albero.

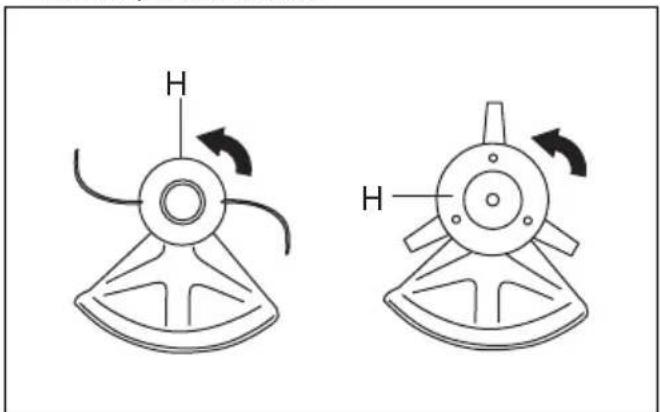

7. Ruotare la testina portafilo/lame in plastica (H) indirezione opposta, dalla quale la testina portafilo/lame in plastica ruotano.

8. Per smontare procedere nella sequenza inversa.1099 - 001 - 01.03.2019

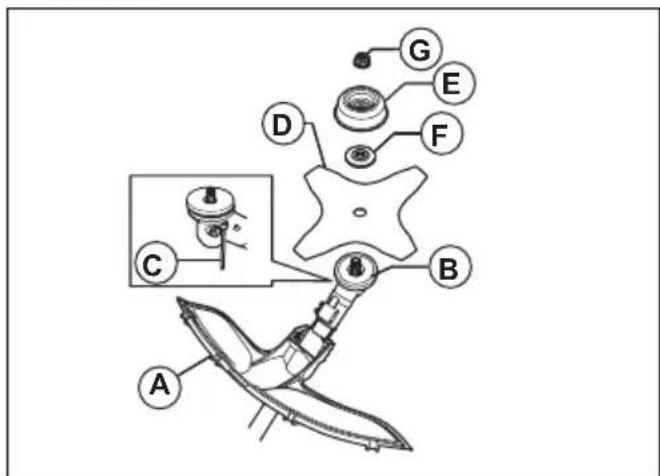

65Per fissare la lama tagliaerba e la protezione/ protezione combinata per la lama tagliaerba

1. Inserire la protezione/protezione multipla (A) della

lama nell'albero e serrare il bullone per fissarla.

2. Assicurarsi che il carter protettivo sia stato rimosso.

3. Girare l'albero in uscita per far coincidere uno dei fori

del menabrida (B) con il foro corrispondente nella scatola ingranaggi.

4. Introdurre nel foro la spina di bloccaggio (C) per

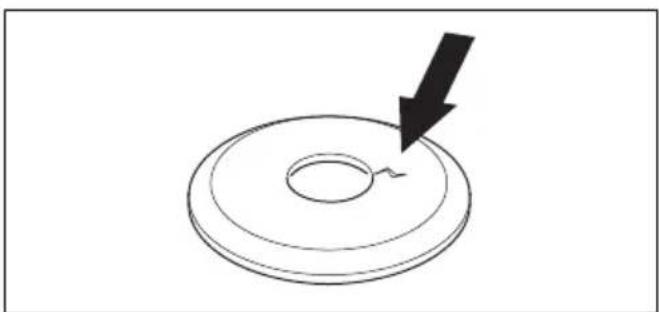

5. Collocare la lama tagliaerba (D), la coppa di

sostegno (E) e la flangia di sostegno (F) sull'albero in uscita.

6. Assicurarsi che il menabrida e la flangia di sostegno

si inseriscano correttamente nel foro centrale della lama tagliaerba.

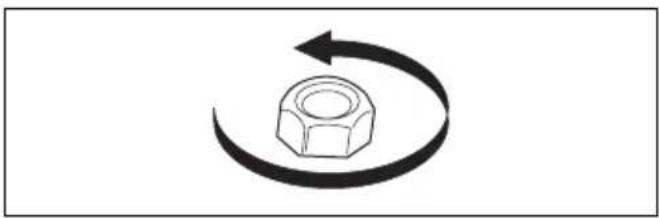

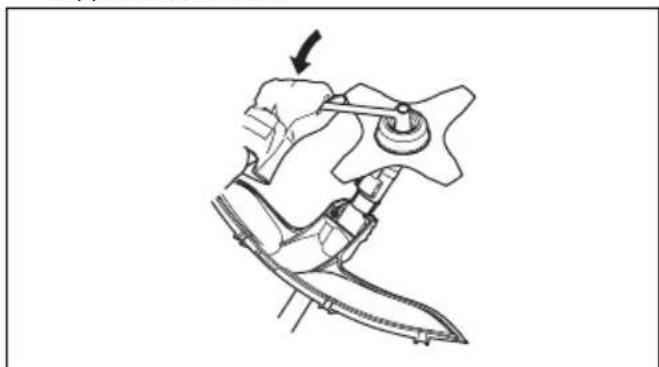

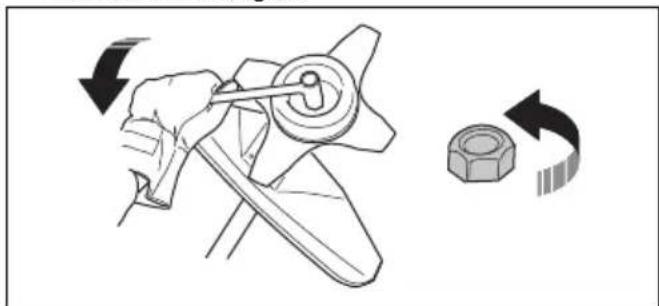

7. Fissare il dado (G).

8. Serrare il dado con la chiave a brugola. Tenere

l'albero della chiave a brugola in prossimità della protezione della lama. Serrare in direzione opposta alla rotazione del gruppo di taglio. Serrare a una coppia di 35-50 Nm. Fissaggio della prolunga della protezione ATTENZIONE: Usare la prolunga della protezione quando si utilizza una testina portafilo o una lama in plastica. Non utilizzare la prolunga della protezione quando si utilizza una lama tagliaerba.

1. Posizionare la prolunga della protezione nella

scanalatura della protezione del gruppo di taglio.

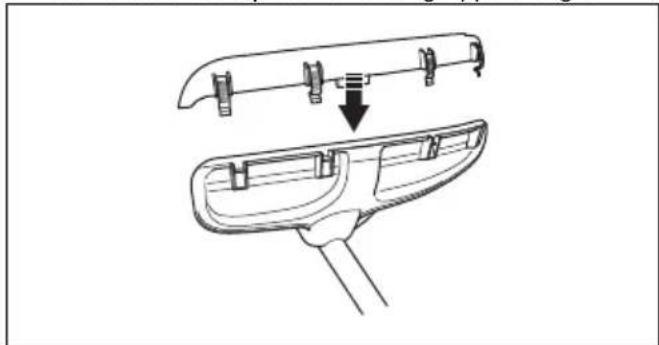

2. Posizionare la prolunga sulla protezione del gruppo

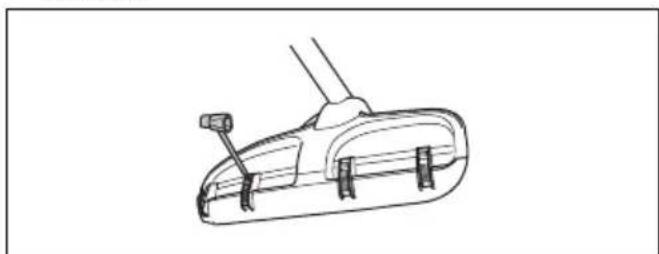

di taglio con i 4 ganci di bloccaggio. Rimozione della prolunga della protezione

• Sganciare i ganci di bloccaggio con la chiave per candele. Montaggio della protezione di trasporto

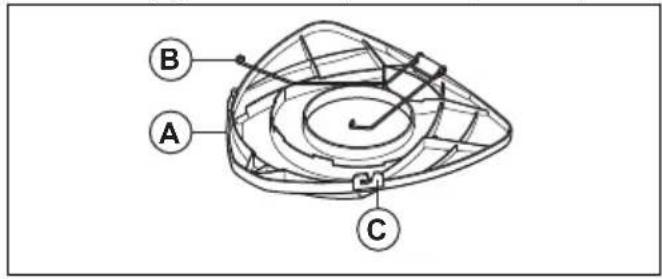

1. Montare il disco nella protezione di trasporto (A).

1099 - 001 - 01.03.20192. Posizionare i due dispositivi di fissaggio (B) nelle fessure (C) per fissare la protezione per il trasporto.

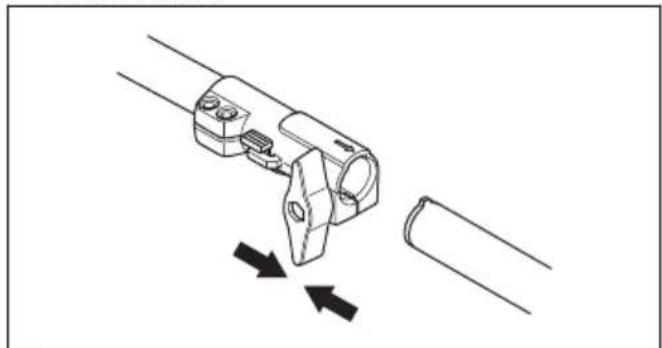

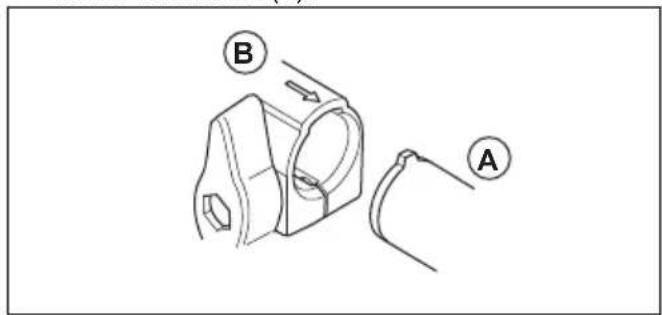

Assemblaggio dell'albero a due pezzi

1. Ruotare la manopola per allentare l'attacco.

2. Allineare la linguetta del gruppo di taglio (A) con la

3. Spingere delicatamente l'albero nel raccordo fino a

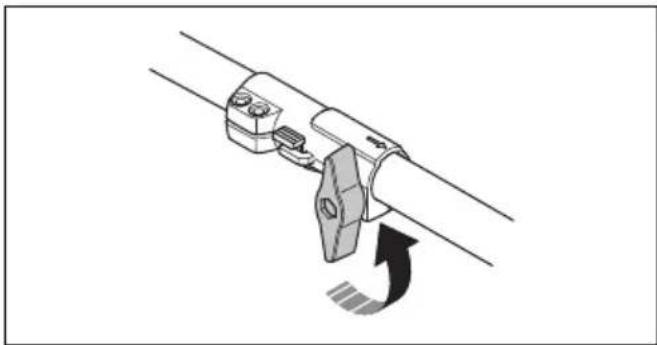

Smontaggio dell'albero a due pezzi

1. Ruotare la manopola 3 o più giri per allentare

2. Tenere premuto il pulsante (C).

3. Afferrare saldamente all'estremità dell'albero a cui è

collegato il motore.

4. Estrarre l'accessorio direttamente dal raccordo

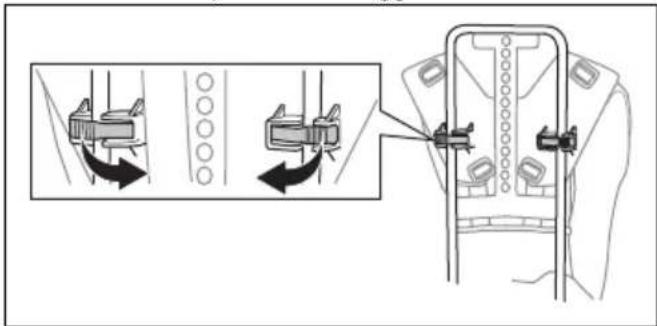

Regolazione dell'altezza dello schienale

1. Allentare i 2 dispositivi di fissaggio dello schienale.

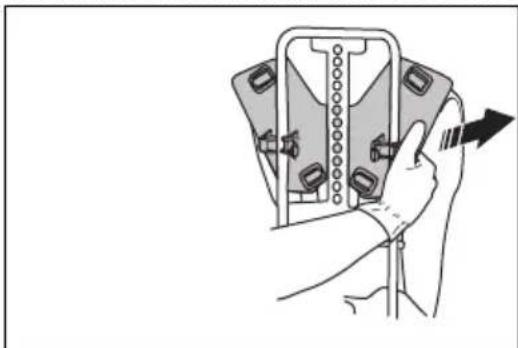

2. Allentare lo schienale da 1 lato del telaio.

1099 - 001 - 01.03.2019

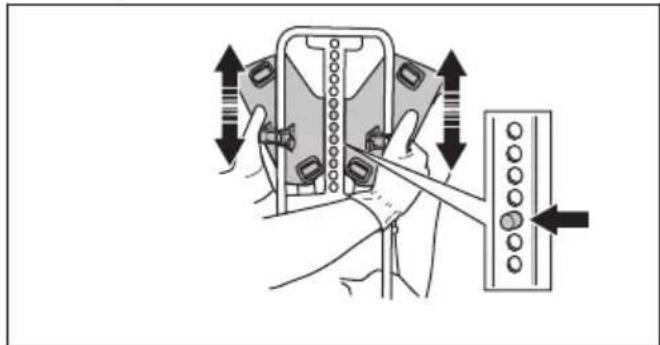

673. Regolare lo schienale all'altezza corretta. Accertarsi

che il perno sia allineato con 1 dei fori del telaio. Regolazione del cinghiaggio

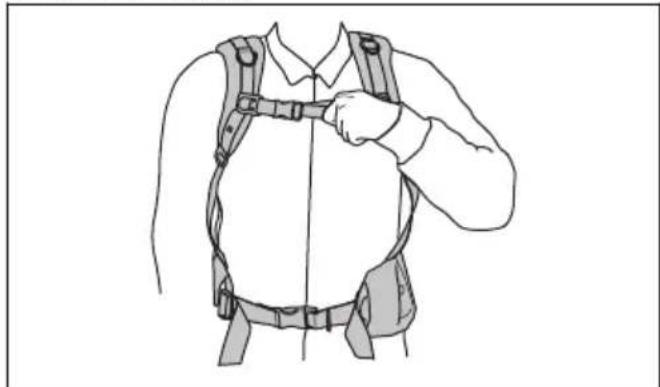

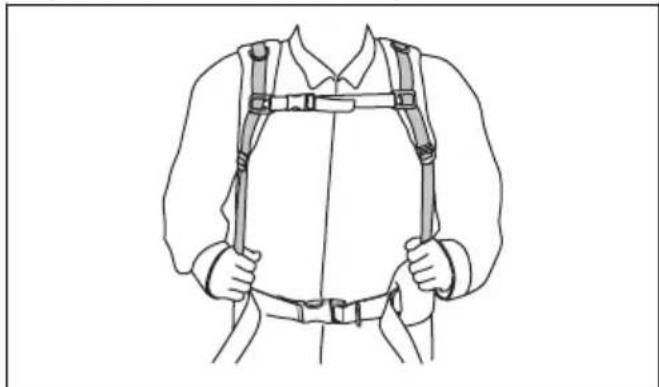

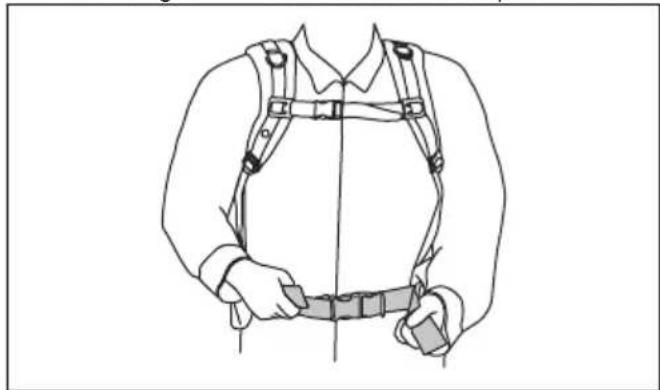

1. Indossare il cinghiaggio del prodotto.

2. Stringere saldamente la cinghia in vita. Accertarsi

che la cinghia in vita sia correttamente posizionata.

3. Serrare le cinghia.

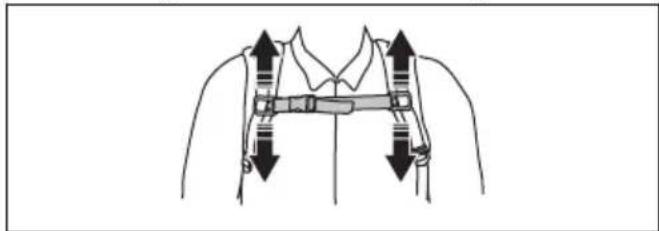

4. Regolare verticalmente la cinghia frontale. Accertarsi

che la cinghia frontale aderisca al corpo.

5. Regolare la cinghia a bandoliera fino a ripartire il

peso in modo uniforme sulle spalle. Funzionamento Introduzione AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza. Prima di utilizzare il prodotto

• Esaminare l'area di lavoro per assicurarsi di conoscere il tipo di terreno, la pendenza e la presenza di ostacoli quali pietre, rami e fossi.

• Eseguire un'ispezione e revisione del prodotto.

• Eseguire i controlli di sicurezza, manutenzione ed assistenza indicati nel presente manuale.

• Accertarsi che tutti i coperchi, le protezioni, le impugnature e l'attrezzatura di taglio siano fissati correttamente e non siano danneggiati.

• Accertarsi che non vi siano incrinature sul fondo dei denti della lama tagliaerba o in prossimità del foro 68 1099 - 001 - 01.03.2019centrale della lama. Sostituire la lama se danneggiata.

• Esaminare che la flangia di sostegno non presenti incrinature. Sostituire la flangia di sostegno se danneggiata.

• Assicurarsi che il controdado non possa essere rimosso manualmente. Se è possibile rimuoverlo manualmente, il controdado non blocca il gruppo di taglio in modo adeguato ed è necessario sostituirlo.

• Controllare se la protezione della lama presenta danni o incrinature. Sostituire la protezione della lama nel caso in cui sia stata colpita o se è danneggiata.

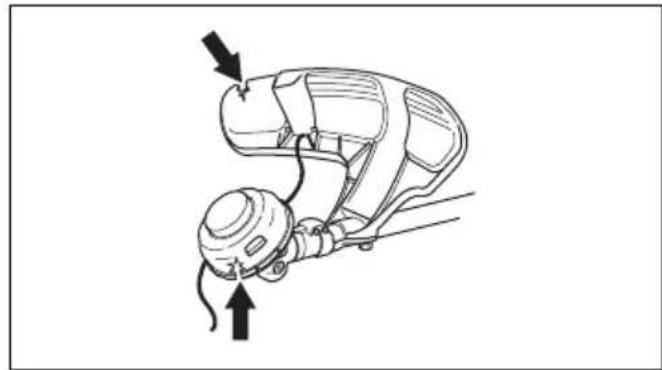

• Esaminare la testina portafilo e la protezione del gruppo di taglio per rilevare eventuali danni o incrinature. Sostituire la testina portafilo e la protezione del gruppo di taglio nel caso in cui siano stati colpiti o se presentano incrinature. Carburante Questo prodotto è dotato di un motore a due tempi. ATTENZIONE: Un carburante di tipo errato può causare danni al motore. Utilizzare una miscela di benzina e olio per motori a due tempi. Benzina ATTENZIONE: Utilizzare sempre benzina/ miscela di olio di alta qualità di minimo 90 ottani (RON). Vi è il rischio che l'uso di ottani di grado inferiori provochi battiti in testa. In tal caso la temperatura del motore aumenta e possono verificarsi gravi avarie. ATTENZIONE: Se il prodotto è dotato di un convertitore catalitico utilizzare benzina senza piombo/miscela di olio di buona qualità. La benzina con piombo danneggia il convertitore catalitico.

• Usare nei casi in cui sia possibile una benzina ecologica, la cosiddetta benzina alchilata.

• È possibile utilizzare una miscela di carburante a base di etanolo E10 (contenente fino al 10% di etanolo). Utilizzando miscele di carburante contenenti oltre il 10% di etanolo, il motore funzionerà in condizioni di combustione povera, il che può essere causa di danni al motore.

• Si raccomanda una benzina ad alto numero di ottani per lavorare in continuo ad alta velocità. 1099 - 001 - 01.03.2019 69Carburante alchilato Husqvarna Per prestazioni ottimali si consiglia di utilizzare carburante alchilato Husqvarna. Questo carburante contiene sostanze meno pericolose rispetto ai normali carburanti. In questo modo si riducono le emissioni di scarico pericolose. Questo carburante presenta una ridotta quantità di residui dopo la combustione, in questo modo i componenti del motore si mantengono più puliti. E aumenta la durata del motore. Il carburante alchilato Husqvarna non è disponibile in tutti i paesi. Olio per motori a due tempi ATTENZIONE: Un olio di scarsa qualità e/o una miscela olio/carburante errata possono danneggiare il prodotto e ridurre la durata dei convertitori catalitici. ATTENZIONE: Non usare mai olio per motori fuoribordo a due tempi raffreddati ad acqua. ATTENZIONE: Non utilizzare olio per motori a quattro tempi.

• Per risultati e prestazioni ottimali, utilizzare l'olio per motori a due tempi Husqvarna.

• Se l'olio a due tempi Husqvarna non è disponibile, utilizzare un olio differente per motori a due tempi raffreddati ad aria di buona qualità. Rivolgetevi al vostro rivenditore addetto all'assistenza per selezionare il tipo di olio. Benzina, l Olio per motori a due tem- pi, l 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Miscelazione di benzina e olio per motori a due tempi ATTENZIONE: Per piccole quantità di carburante. errori anche piccoli possono alterare drasticamente il rapporto della miscela. Misurare con precisione la quantità d'olio da mescolare per accertarsi di ottenere la giusta miscela.

1. Versare metà della benzina da utilizzare.

2. Aggiungere tutto l’olio e mescolare agitando.

3. Versare la benzina rimanente.

4. Mescolare accuratamente agitando e riempire il

serbatoio del carburante dell’unità.

5. Vuotare e pulire il serbatoio del carburante se non si

utilizza l’unità per un po' di tempo. Nota: Non preparare più carburante dell’occorrente per un mese e servirsi sempre di un recipiente pulito e idoneo per i combustibili. Rifornimento di carburante

2. Agitare il contenitore e assicurarsi che il carburante

sia ben mescolato. Utilizzare una tanica di carburante con protezione anti-traboccamento.

3. Riempire il serbatoio del carburante.

4. Stringere con cura il tappo del serbatoio del

5. Spostare il prodotto ad almeno 3 m (10 ft) dal luogo

e dalla fonte di rifornimento prima della messa in moto. ATTENZIONE: La presenza di impurità nel serbatoio può causare problemi di funzionamento. Pulire regolarmente i serbatoi del carburante e dell'olio della catena e sostituire il filtro del carburante almeno una volta l'anno. 70 1099 - 001 - 01.03.2019Avviamento del motore AVVERTENZA: Mantenere la distanza di sicurezza di 15 m quando si avvia il motore. Vi è il rischio che il gruppo di taglio cominci a ruotare.

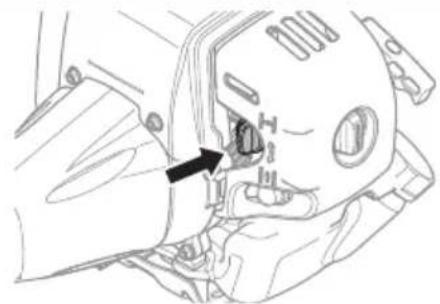

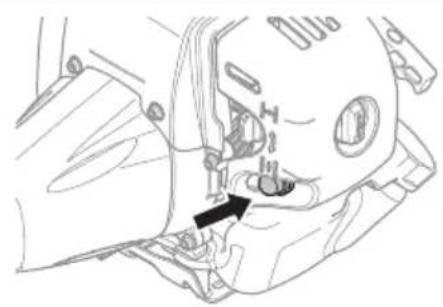

1. Spostare l'interruttore di arresto in posizione di

2. Premere il primer del carburante fino a quando la

pompa comincia a rifornire di carburante.

3. Portare il comando della valvola dell'aria in posizione

4. Mantenere il corpo del prodotto a terra con la mano

sinistra. Non salire sul prodotto.

5. Tirare la maniglia di avviamento lentamente fino ad

avvertire una leggera resistenza, quindi tirare la maniglia di avviamento con forza. AVVERTENZA: Non avvolgere il cavo di avviamento attorno alla mano.

6. Continuare a tirare la maniglia di avviamento finché il

motore non si avvia. ATTENZIONE: Non tirare la fune di avviamento fino a quando non si arresta. Non lasciare andare la fune di avviamento quando è completamente estesa. Rilasciare la fune di avviamento lentamente. Rischio di danni al prodotto.

7. All'avvio del motore, riportare il comando della

valvola dell'aria in posizione di funzionamento e applicare l'accelerazione massima. Il grilletto acceleratore si disinnesta automaticamente dalla posizione di avviamento.

8. Assicurarsi che il motore funzioni regolarmente.

AVVERTENZA: Tenere il corpo lontano dal cappuccio della candela. Rischio di ustioni. Non usare il prodotto se il cappuccio della candela è difettoso. Rischio di scosse elettriche. Arresto del motore

• Portare l'interruttore di arresto sulla posizione di arresto. Istruzioni di lavoro generali AVVERTENZA: Prestare la massima attenzione quando si taglia un albero teso. Questo può tornare alla sua normale posizione prima o dopo il taglio e colpire l'utente o il prodotto, nonché causare lesioni.

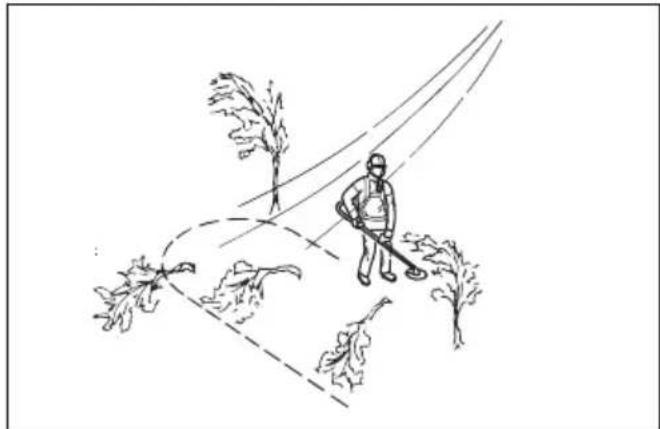

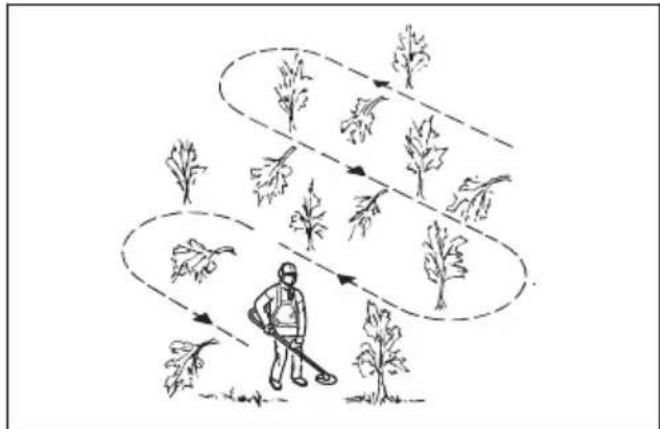

• Pulire uno spazio aperto su una delle estremità della zona di lavoro e avviare il lavoro da lì. 1099 - 001 - 01.03.2019 71• Spostarsi seguendo uno schema regolare in tutta l'area di lavoro.

• Spostare il prodotto completamente a sinistra e a destra per sfoltire una larghezza di 4-5 m a volta.

• Sfoltire una lunghezza di 75 m prima di girarsi e tornare indietro. Portare la tanica di carburante con sé mentre si procede.

• Spostarsi in una direzione in cui non si attraversano fossati e ostacoli più del necessario.

• Spostarsi in una direzione in cui il vento faccia cadere la vegetazione tagliata nell'area sfoltita.

• Spostarsi lungo i terreni in pendenza, non verso l'alto e verso il basso. Sfoltimento dell'erba con lama tagliaerba ATTENZIONE: Non usare lame tagliaerba e coltelli per erba su parti legnose. Usare solo lame tagliaerba e coltelli per erba lunga o fitta.

• Spostare il prodotto da un lato all'altro.

• Iniziare a muoversi da destra a sinistra quando si taglia. Spostare il prodotto a destra prima di tagliare nuovamente.

• Tagliare con il lato sinistro della lama tagliaerba.

• Inclinare la lama tagliaerba a sinistra per far cadere l'erba su una riga. Ciò rende più facile la raccolta dell'erba.

• Mantenere una posizione stabile con i piedi divaricati.

• Spostarsi in avanti dopo ogni movimento verso destra e accertarsi nuovamente di avere una posizione stabile prima di tagliare ancora.

• Mantenere la coppa di sostegno contro il terreno con una leggera pressione e assicurarsi che la lama tagliaerba non urti contro il terreno.

• Rispettare queste istruzioni d'uso per diminuire il rischio che il materiale tagliato si avvolga attorno alla lama tagliaerba. a) Accelerare al massimo. b) Non spostare la lama tagliaerba attraverso il materiale tagliato quando si sposta il prodotto da sinistra a destra.

• Prima di raccogliere il materiale tagliato, arrestare il motore e rimuovere il prodotto dal cinghiaggio. Posizionare il prodotto sul terreno. Bordatura dell’erba con testina portafilo Taglio dell'erba

1. Mantenere la testina portafilo a poca distanza dal

terreno ed angolarla. Non spingere il filo del trimmer nell'erba.

2. Ridurre la lunghezza del filo del trimmer di 10-12

3. Diminuire il regime del motore per ridurre il rischio di

danneggiare le piante.

1099 - 001 - 01.03.20194. Utilizzare l'80% dell'acceleratore durante il taglio dell'erba in prossimità di oggetti. Taglio dell'erba con una lama tagliaerba

1. Tenere i piedi divaricati durante il funzionamento del

prodotto. Assicurarsi che i piedi siano fissati fermamente al suolo.

2. Appoggiare la coppa di sostegno leggermente al

terreno. In questo modo si evita il contatto della lama con il terreno.

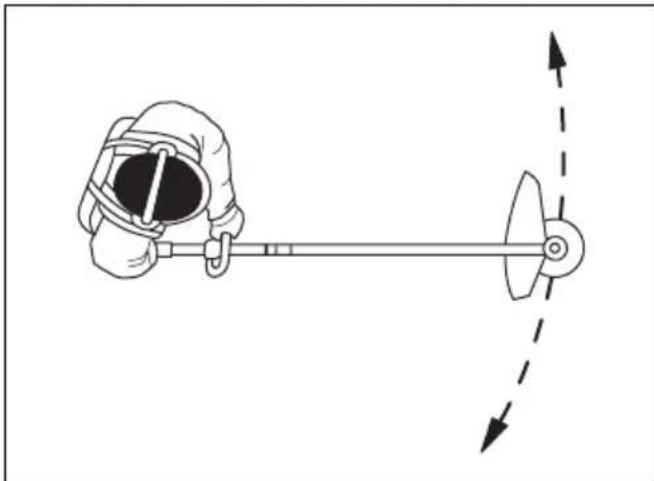

3. Utilizzare un movimento laterale da destra a sinistra

per un movimento di sfoltimento. Utilizzare il lato sinistro della lama (prendendo ad esempio l'orologio, la posizione sarebbe fra le 8 e le 12) per tagliare.

4. Inclinare la lama verso sinistra per sfoltire l'erba.

Nota: L'erba si raccoglie facilmente in una linea.

5. Per la corsa di ritorno, eseguire un movimento di

oscillazione laterale da sinistra a destra.

6. Eseguire il lavoro con movimenti ritmici.

7. Spostarsi in avanti e assicurarsi che i piedi siano

fissati fermamente al suolo.

8. Spegnere il motore.

9. Rimuovere il prodotto dalla graffa sul cinghiaggio.

10. Posizionare il prodotto sul terreno.

11. Raccogliere il materiale tagliato.

1. Assicurarsi che la linea del trimmer sia parallela al

terreno durante il taglio dell'erba.

2. Non spingere la testina portafilo a terra. Ciò può

causare danni al prodotto.

3. Spostare il prodotto da un lato all'altro quando si

taglia l'erba. Utilizzare la velocità massima. Rimozione dell'erba Il flusso d'aria dal filo di taglio in rotazione del trimmer può essere utilizzata per rimuovere erba tagliata da un'area.

1. Mantenere la testina portafilo e il filo di taglio paralleli

al terreno e sopra di esso.

2. Accelerare al massimo.

3. Spostare la testina portafilo da un lato all'altro e

spazzare via l'erba. AVVERTENZA: Pulire il coperchio della testina portafilo ogni volta che si monta un nuovo filo di taglio per prevenire lo sbilanciamento e le vibrazioni delle impugnature. Eseguire un controllo delle altre parti della testina portafilo e pulirla, se necessario. 1099 - 001 - 01.03.2019 73Manutenzione Introduzione AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza. Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l’assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di officina, informatevi sull’ubicazione della più vicina officina autorizzata. Programma di manutenzione Manutenzione Giorna- liera Una volta a setti- mana Una volta al mese Pulire la superficie esterna. X Verificare la presenza di eventuali danni al cinghiaggio. X Effettuare un controllo dell'impugnatura e del manubrio per accertarsi che siano collegati correttamente e che non siano danneggiati.

Accertarsi che il blocco dell'acceleratore e l'acceleratore funzionino corretta- mente.

Eseguire un controllo dell'interruttore di arresto per accertarsi che funzioni cor- rettamente.

Controllare che il gruppo di taglio non ruoti con il motore al minimo. X Pulire il filtro dell'aria. Sostituirli se necessario. X Accertarsi che la lama sia affilata e inserita correttamente al centro, verificare l'eventuale presenza di incrinature. Se la lama non è correttamente centrata, può causare danni al prodotto.

Controllare se la protezione del gruppo di taglio presenta danni o incrinature. Sostituirla, se danneggiata.

Controllare se la testina portafilo presenta danni o incrinature. Sostituirla, se danneggiata.

Assicurarsi che i dadi e le viti siano serrati a fondo. X Esaminare il motore, il serbatoio del carburante e le tubazioni del carburante per accertare eventuali perdite.

Controllare la protezione di trasporto. Accertarsi che la lama non sia danneggia- ta e che la protezione di trasporto possa essere montata correttamente.

Pulire il sistema di raffreddamento. X Esaminare il motorino di avviamento e la corda di avviamento per rilevare even- tuali danni.

Controllare se le unità antivibranti presentano danni o incrinature. X Pulire la superficie esterna della candela. Smontarla e controllare la distanza tra gli elettrodi. Regolare la distanza tra gli elettrodi portandola a quella corretta (ve- dere Dati tecnici alla pagina 80 ) o sostituire la candela. Accertarsi che la can- dela sia munita di un dispositivo di soppressione.

Pulire la superficie esterna del carburatore e la zona circostante. X 74 1099 - 001 - 01.03.2019Manutenzione Giorna- liera Una volta a setti- mana Una volta al mese Controllare il riduttore angolare per accertarsi che sia riempito per ¾ di lubrifi- cante. Rabboccare con grasso speciale se necessario.

Pulire o sostituire la retina parascintille della marmitta. X Controllare che il filtro del carburante non sia sporco e che il tubo pescante non presenti incrinature o altri difetti. Sostituirli se necessario.

Effettuare un controllo di tutti i cavi e i collegamenti. X Controllare che la frizione, le molle della frizione e il tamburo della frizione non siano usurati. Se è necessario sostituire 1 o più di questi gruppi, rivolgersi al pro- prio centro assistenza.

Sostituire la candela. Accertarsi che la candela sia munita di un dispositivo di soppressione.

Esaminare ed eventualmente pulire la retina parascintille della marmitta. X Regolazione del regime minimo Il prodotto Husqvarna è stato realizzato secondo le specifiche per ridurre le emissioni di scarico nocive.

• Assicurarsi che il filtro dell'aria sia pulito e che il coperchio del filtro dell'aria sia fissato prima di regolare il regime minimo.

• Regolare il regime del minimo servendosi della vite di regolazione T, indicata con il contrassegno "T". AVVERTENZA: Se il gruppo di taglio non si ferma quando si regola il regime minimo, rivolgersi al proprio centro assistenza. Non usare il prodotto prima di aver eseguito le necessarie regolazioni o riparazioni.

• Il regime del minimo è corretto quando il motore funziona uniformemente in tutte le posizioni. Deve esserci un buon margine fino al regime in cui il gruppo di taglio comincia a ruotare.

1. Ruotare la vite di regolazione del minimo in senso

orario fino a quando il gruppo di taglio comincia a ruotare.

2. Ruotare la vite di regolazione del minimo in senso

antiorario fino a quando il gruppo di taglio si arresta. Nota: Vedere

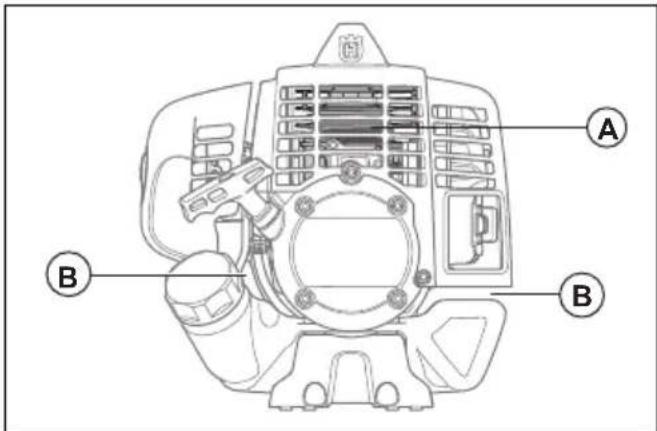

per il regime del minimo consigliato. Pulire del sistema di raffreddamento ATTENZIONE: Se il sistema di raffreddamento è sporco o ostruito, provoca il surriscaldamento del prodotto, con conseguenti danni. Il sistema di raffreddamento comprende quanto segue:

• Alette di raffreddamento del cilindro (A)

• Accertarsi che il sistema di raffreddamento non sia sporco o ostruito.

• Pulire il sistema di raffreddamento con una spazzola settimanalmente o più spesso se le condizioni lo richiedono. Pulizia del filtro dell'aria. ATTENZIONE: Un filtro dell'aria danneggiato deve essere sempre sostituito. 1099 - 001 - 01.03.2019 75Se si utilizza un filtro dell'aria per un periodo di tempo prolungato, non può essere completamente pulito. Sostituire il filtro dell'aria a intervalli regolari.

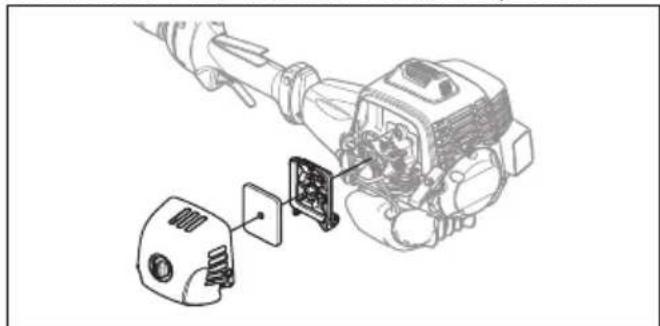

1. Rimuovere il filtro dell'aria e il relativo coperchio.

2. Pulire il filtro dell'aria con aria compressa.

3. Pulire la superficie interna del coperchio del filtro.

Utilizzare aria compressa o una spazzola.

4. Accertarsi che il filtro sia asciutto.

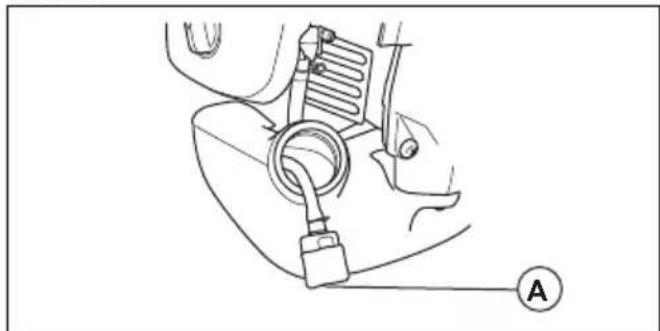

Filtro del carburante Quando non arriva più carburante al motore, controllare che il foro per l'aria nel tappo del serbatoio del carburante e il filtro del carburante (A) non siano intasati.

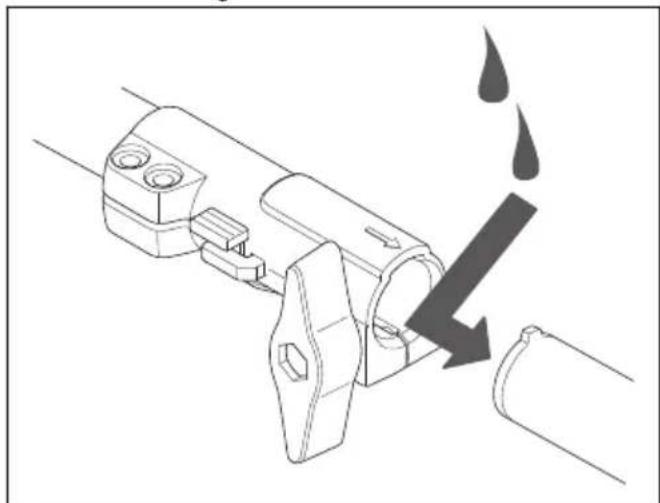

Per applicare grasso all'albero a due pezzi

• Applicare del grasso sull'estremità dell'albero di trasmissione ogni 30 ore di funzionamento. Riduttore angolare Il riduttore angolare è stato riempito per ¾ di grasso in fabbrica. Prima di usare il prodotto, verificare che il livello di grasso non sia cambiato. Se fosse necessario rabboccare, usare Husqvarna grasso speciale. Non cambiare il grasso nel riduttore angolare. Affidare la riparazione del riduttore angolare al personale addetto alla manutenzione. Collegamento e scollegamento del controdado AVVERTENZA: Arrestare il motore, usare guanti protettivi e prestare la massima attenzione intorno ai bordi taglienti del gruppo di taglio. Per bloccare alcuni tipi di gruppi di taglio viene utilizzato un controdado. La filettatura del controdado è sinistrorsa.

• Per il fissaggio, serrare il controdado girando in senso contrario a quello di rotazione del gruppo di taglio.

• Per rimuovere il controdado, allentarlo nello stesso senso di rotazione del gruppo di taglio.

• Per allentare e serrare il controdado, utilizzare una chiave a brugola con manico lungo. La freccia nell'illustrazione mostra la zona di utilizzo sicuro della chiave a brugola. AVVERTENZA: Quando si allenta e serra il controdado, c'è il rischio di ferirsi con la lama. Accertarsi sempre che la protezione della lama impedisca eventuali lesioni alla mano quando si esegue questa operazione. Nota: Assicurarsi che non sia possibile ruotare il controdado manualmente. Sostituire il dado, se la guarnizione in nylon non ha una resistenza minima di 76 1099 - 001 - 01.03.20191,5 Nm. Dopo essere stato avvitato per circa 10 volte, il controdado va sostituito. Per esaminare la candela ATTENZIONE: Usare candele originali o del tipo raccomandato. Un tipo di candela errato può danneggiare il prodotto.

• Controllare la candela nel caso in cui il motore giri a bassa potenza, risulti difficile da avviare o non funzioni correttamente al regime minimo.

• Per ridurre il rischio di accumulo di materiale superfluo sugli elettrodi delle candele, osservare le seguenti istruzioni: a) Accertarsi che il regime minimo sia regolato correttamente. b) Accertarsi che la miscela sia corretta. c) Accertarsi che il filtro dell'aria sia pulito.

• Se la candela è incrostata, pulirla e controllare che la distanza tra gli elettrodi sia corretta; vedere Dati tecnici alla pagina 80

• Sostituire la candela secondo necessità. Per regolare il motore Se il motore non funziona correttamente, seguire queste istruzioni.

1. Fissare un gruppo di taglio approvato, vedi

Accessori alla pagina 81

2. Avviare il motore.

3. Utilizzare il prodotto in condizioni normali per 3

4. Sollevare il gruppo di taglio in aria e accelerare al

massimo per 30 secondi. Se si sta utilizzando una testina portafilo, assicurarsi che la linea del trimmer sia tagliata alla lunghezza corretta dalla protezione della lama. Nota: Non tagliare erba o rami durante questo passaggio.

5. Per assicurarsi che il motore funzioni correttamente,

utilizzare il prodotto in condizioni normali.

6. Se il motore non funziona correttamente, ripetere i

passaggi 4 e 5 per altre 3 volte.

7. Se il motore non funziona correttamente dopo aver

effettuato tutti questi passaggi, far regolare/riparare il prodotto al concessionario Husqvarna. Per affilare il coltello per erba e la lama tagliaerba AVVERTENZA: Spegnere il motore. Usare guanti protettivi.

• Per affilare il coltello per erba o la lama tagliaerba in modo corretto, fare riferimento alle istruzioni fornite con il gruppo di taglio.

• Affilare in modo uguale tutti i taglienti per mantenere l'equilibrio.

• Utilizzare una lima piatta a taglio semplice. AVVERTENZA: Gettare sempre le lame danneggiate. Non tentare di raddrizzare una lama piegata o storta e utilizzarla di nuovo. Lubrificazione dell'albero di trasmissione flessibile

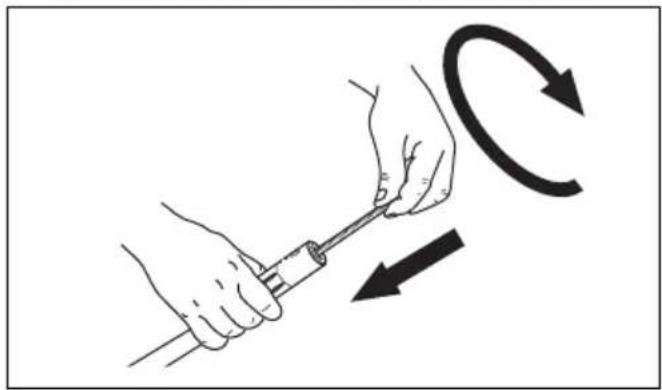

1. Tirare verso l'alto la manopola e rimuovere il

manicotto dell'albero di trasmissione dal coperchio della frizione. a) Scuotere o estrarre l'albero di trasmissione dal relativo manicotto. 1099 - 001 - 01.03.2019

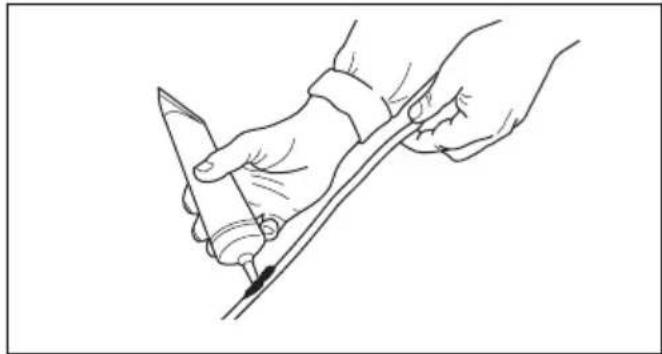

772. Lubrificare l'albero di trasmissione.

3. Spingere e ruotare l'albero di trasmissione

contemporaneamente per rimetterlo nel manicotto dell'albero di trasmissione. Mantenere circa 10 mm / 0,40 in. dell'albero di trasmissione all'esterno del bordo del manicotto dell'albero di trasmissione.

4. Allineare il foro del manicotto dell'albero di

trasmissione alla manopola sul coperchio della frizione.

5. Spingere e ruotare l'albero di trasmissione allo

stesso tempo per fissarlo. Anomalie di funzionamento Il motore non si avvia Controllo Possibile causa Procedimento Interruttore di arresto. Verificare che l'interruttore di arresto sia in posizione di arresto. Affidare la sostituzione dell'interrut- tore di arresto a un'officina autorizza- ta. Ganci del motorino di avviamento. I ganci del motorino di avviamento non possono muoversi liberamente. Rimuovere il coperchio del motorino di avviamento e pulire la zona circos- tante i ganci. Vedere Manutenzione alla pagina 74

Chiedere aiuto a un'officina autoriz- zata. Serbatoio carburante. Tipo di carburante non adatto. Svuotare il serbatoio del carburante e sostituire con carburante corretto. 78 1099 - 001 - 01.03.2019Controllo Possibile causa Procedimento Candela. La candela è sporca o umida. Accertarsi che la candela sia asciutta e pulita. La distanza tra gli elettrodi della can- dela è errata. Pulire la candela. Assicurarsi che la distanza tra gli elettrodi sia corretta. Accertarsi che la candela sia munita di un dispositivo di soppressione. Fare riferimento ai Dati tecnici per in- formazioni sulla corretta distanza tra gli elettrodi. La candela è allentata. Serrare la candela. Il motore si avvia ma si arresta nuovamente Controllo Possibile causa Procedimento Serbatoio del carbur- ante Tipo di carburante non adatto. Svuotare il serbatoio del carburante e sosti- tuire con carburante corretto. Filtro dell'aria Il filtro dell'aria è ostruito. Pulire il filtro dell'aria. Trasporto, stoccaggio e smaltimento Trasporto e rimessaggio

• Il rimessaggio e il trasporto del prodotto e del carburante devono essere eseguiti in modo da evitare che eventuali perdite o vapori vengano a contatto con scintille o fiamme aperte, generate ad esempio da macchine elettriche, motori elettrici, contatti/interruttori o caldaie.

• Per il rimessaggio e il trasporto del carburante utilizzare recipienti adeguati ed omologati per tale scopo.

• In caso di rimessaggio del prodotto per un periodo prolungato il serbatoio del carburante va svuotato. Per lo smaltimento del carburante rimanente rivolgersi al più vicino distributore di benzina. Scaricare il serbatoio nei contenitori adeguati e in un'area ben ventilata.

• Accertarsi che il prodotto sia ben pulito e che sia stato sottoposto a tutte le operazioni di assistenza prima di ogni rimessaggio a lungo termine.

• Durante il trasporto e il rimessaggio del prodotto, la protezione di trasporto deve essere sempre montata sul gruppo di taglio.

• Mettere in sicurezza l’unità durante il trasporto.

• Prevenire l’avviamento involontario staccando sempre il cappuccio dalla candela in occasione di lunghi periodi di rimessaggio, se il prodotto resta incustodito e prima di effettuare qualsiasi intervento di assistenza.

• Lasciare che il prodotto si raffreddi prima del rimessaggio. Smaltimento

• Rispettare le norme locali sul riciclaggio e le normative vigenti.

• Smaltire tutte le sostanze chimiche, quali olio motore o carburante, presso un centro assistenza o un centro di smaltimento applicabili.

• Quando il prodotto non è più in uso, inviarlo a un rivenditore Husqvarna o smaltirlo presso un impianto di riciclo. 1099 - 001 - 01.03.2019 79Dati tecnici Dati tecnici 543RBX 543RBT Motore Cilindrata, cm

40,1 40,1 Regime minimo, giri/min 3000 3000 Regime di massima raccomandato, giri/min 12000 12000 Regime albero in uscita, giri/min 8570 8570 Potenza max. motore a norma ISO 8893, kW/hp @ giri/ min. 1,47/9000 1,47/9000 Marmitta con convertitore catalitico No No Impianto di accensione Candela NGK CMR7H-10 NGK CMR7H-10 Distanza tra gli elettrodi, mm 0,9-1,0 0,9-1,0 Carburante e sistema di lubrificazione Capacità del serbatoio del carburante, l/cm

0,75 0,75 Peso Escluso carburante, gruppo di taglio e protezione, kg 11,4 11,5 Emissioni di rumore

Livello acustico, misurato dB (A) 112 112 Livello acustico, garantito L

dB(A) 114 114 Livelli di rumorosità

Livello di pressione acustica equivalente rispetto all'udito dell'operatore, misurato in base alle norme EN/ISO 11806 e ISO 22868, [dB(A)] Equipaggiato con testina portafilo (originale) 99 99 Equipaggiato con lama tagliaerba (originale) 99 99 Livelli di vibrazioni

Livelli di vibrazione equivalenti (a hv,eq ) all'impugnatura, misurati in base alle norme EN ISO 11806 e ISO 22867, in m/s

Emissioni di rumore nell'ambiente misurate come potenza sonora (L

) in base alla direttiva CE 2000/14/CE. Il livello di potenza acustica riportato per il macchinario è stato misurato con il gruppo di taglio originale che emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprende anche la dispersione nel risultato di misurazione e le variazioni tra le diverse macchine dello stesso modello come da Direttiva 2000/14/CE.

I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A).

I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s

Equipaggiato con testina portafilo (originale), sinistra/ destra 4,8/4,6 4,8/4,6 Equipaggiato con lama tagliaerba (originale), sinistra/ destra 4,4/3,6 4,4/3,6 Accessori Accessori Accessori omologati Tipo di accessori Protezione gruppo di taglio n° codice Lama/coltello tagliaerba Multi 300-3 (Ø 300 3 denti) 537 33 16-03 Multi 255-3 (Ø 255 3 denti) 537 33 16-03 Multi 275-4 (Ø 275 4 denti) 537 33 16-01 Multi 330-2 (Ø 330 2 denti) 537 33 16-03 Coltelli in plastica Tricut Ø 300 mm (le singole lame hanno il n° codice 531 01 77-15) 537 33 16-03 Testina portafilo T35, T35x (Ø filo 2,4 - 3,0 mm) 537 33 16-03 S35 (Ø filo 2,4 - 3,0 mm) 537 33 16-03 T45x (Ø filo 2,7 - 3,3 mm) 537 33 16-03 S II 537 33 16-03 Coppa di sostegno Fissa - Attrezzi Art. Da usarsi con Accessorio ta- gliasiepi con al- bero cavo HA

967 02 67-01 543 RBK Accessorio de- cespugliatore con albero SA

967 02 69-01 543 RBK Accessorio de- cespugliatore con albero GTA

967 11 31-0 543 RBK 1099 - 001 - 01.03.2019 81Dichiarazione CE di conformità Dichiarazione di conformità CE Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.: +46-36-146500, dichiara con la presente che il decespugliatore a zaino Husqvarna 543RBX, 543RBK, a partire dai numeri di serie 2016 (l'anno viene evidenziato nella targhetta dati di funzionamento seguito dal numero di serie) è conforme alle disposizioni della DIRETTIVA DEL CONSIGLIO:

• del 17 maggio 2006 "sulle macchine" 2006/42/CE.

• del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/EU.

• dell'8 maggio 2000 "sulle emissioni di rumore nell'ambiente" 2000/14/CE Valutazione della conformità ai sensi dell'Allegato V. Per informazioni sulle emissioni di rumore, fare riferimento a Dati tecnici alla pagina 80

• dell'8 giugno 2011 sulla "restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche" 2011/65/UE. Sono state applicate le seguenti norme:

11806-2:2011, EN 50581:2012 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, ha eseguito il controllo di tipo facoltativo per conto della Husqvarna AB. I certificati hanno i seguenti numeri: - SEC/12/2362 Huskvarna, 2018-04-15 Per Gustafsson, Responsabile sviluppo (rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica).
