BEDIENUNGSANLEITUNG 543 RBX HUSQVARNA

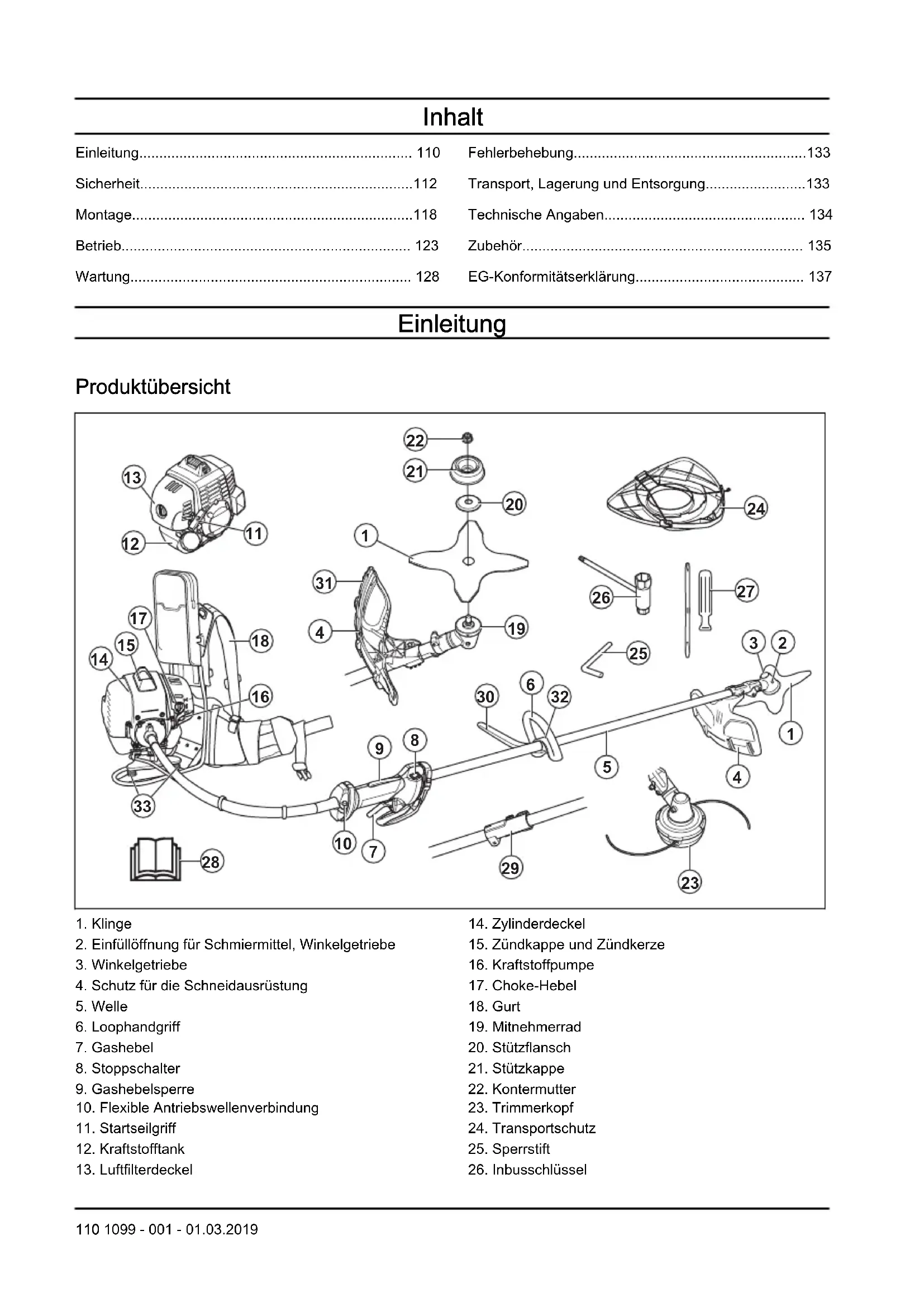

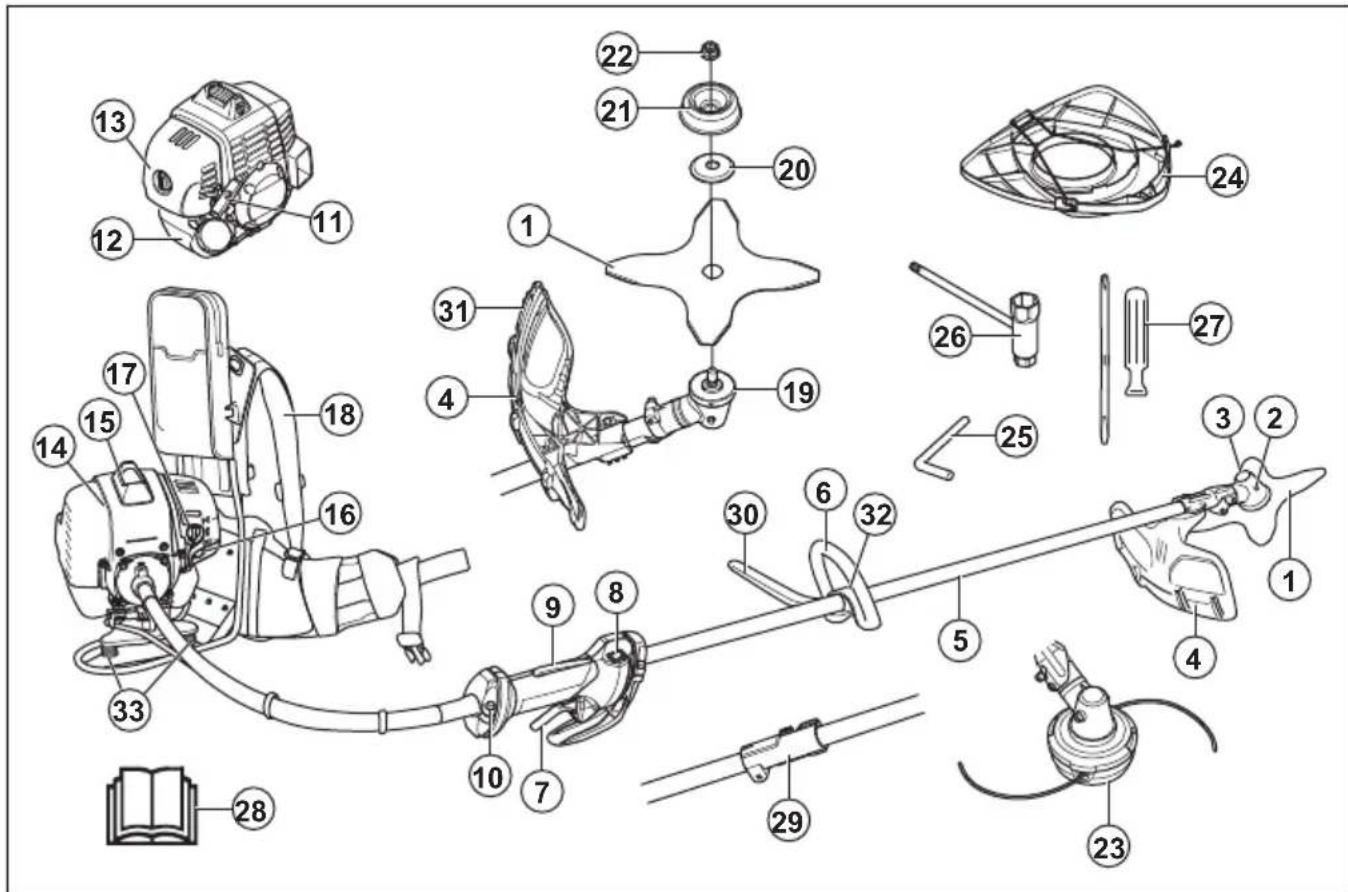

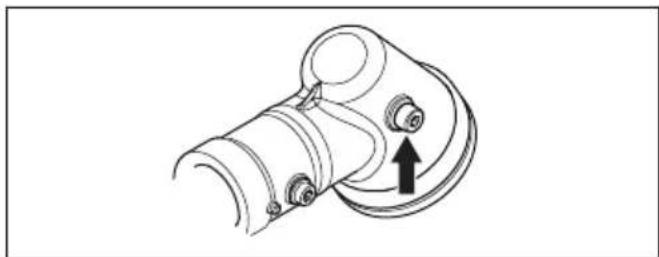

2. Einfüllöffnung für Schmiermittel, Winkelgetriebe

4. Schutz für die Schneidausrüstung

10. Flexible Antriebswellenverbindung

15. Zündkappe und Zündkerze

110 1099 - 001 - 01.03.201927. Schraubenzieher

28. Bedienungsanleitung

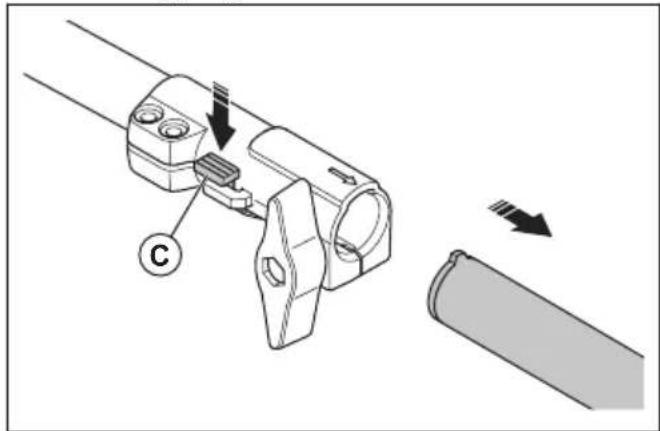

29. Führungsrohrverbindung (543RBK)

30. J-Griff (Sperre)

32. Handgriffeinstellung

33. Antivibrationssystem

Produktbeschreibung Bei diesem Gerät handelt es sich um eine Motorsense mit einem Verbrennungsmotor. Wir arbeiten laufend daran, Ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler steht Ihnen gern für weitere Informationen zur Verfügung. Verwendungszweck Verwenden Sie das Gerät mit einer Sägeklinge, einer Grasklinge oder einem Trimmerkopf, um unterschiedliche Arten von Vegetationen zu schneiden. Verwenden Sie das Gerät nicht für andere Zwecke als zum Rasentrimmen und -freischneiden sowie Freischneiden in der Forstwirtschaft. Verwenden Sie eine Sägeklinge, um faserige Holzarten zu schneiden. Verwenden Sie zum Schneiden von Gras eine Grasklinge oder einen Trimmerkopf. Hinweis: Nationale oder regionale Bestimmungen regeln ggf. die Verwendung. Die festgelegten Bestimmungen erfüllen. Verwenden Sie das Gerät nur mit Zubehörteilen, die vom Hersteller genehmigt sind. Siehe Zubehör auf Seite

Symbole auf dem Gerät WARNUNG! Dieses Gerät ist gefährlich. Wenn das Gerät nicht sorgfältig und korrekt verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommen. Zur Vermeidung von Verletzungen für den Anwender oder umstehende Personen, lesen und befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung. Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich vor der Benutzung mit dem Inhalt vertraut. Tragen Sie einen Schutzhelm dort, wo Gegenstände auf Sie fallen können. Tragen Sie einen zugelassenen Gehörschutz. Tragen Sie einen zugelassenen Augenschutz. Tragen Sie zugelassene Schutzhandschuhe. Tragen Sie robuste und rutschfeste Schuhe. Das Gerät kann Objekte umherschleudern und Augenverletzungen verursachen. Maximale Drehzahl der Abtriebswelle.

15 m Halten Sie während des Betriebs des Geräts einen Mindestabstand von 15 m zu Personen oder Tieren ein. Falls die Schneidausrüstung auf einen Gegenstand trifft, der nicht sofort geschnitten wird, besteht die Gefahr von Klingenstoß. Das Gerät kann Körperteile abtrennen. Halten Sie während des Betriebs des Geräts einen Mindestabstand von 15 m zu Personen oder Tieren ein. Kraftstoffpumpe Starttaste. Füllen Sie Kraftstoff ein. Lufteinlass, Sommermodus. Lufteinlass, Wintermodus. Schallleistungspegel. Dieses Gerät entspricht den geltenden CE- Richtlinien. 1099 - 001 - 01.03.2019 111Das Typenschild zeigt die Seriennummer. JJJJ ist das Produktionsjahr, ww ist die Produktionswoche. yyyywwxxxx Hinweis: Weitere Symbole/Aufkleber auf dem Gerät beziehen sich auf die Zertifizierungsanforderungen für andere kommerzielle Bereiche. EU V WARNUNG: Bei einem Eingriff in den Motor erlischt die EU-Typgenehmigung für dieses Produkt. Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wurde.

• das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einer zugelassenen offiziellen Stelle repariert wurde. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Lesen, verstehen und befolgen die Anweisungen sorgfältig, bevor Sie das Produkt verwenden. WARNUNG: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, zu reduzieren, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren.

• Verwenden Sie das Produkt nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.

• Vermeiden Sie es, das Produkt bei schlechtem Wetter zu benutzen. beispielsweise bei dichtem Nebel, starkem Regen oder Wind oder bei großer Kälte. Das Arbeiten bei schlechtem Wetter kann Sie ermüden und weitere Risiken entstehen lassen, z. B. einen glatten Boden und eine unberechenbare Fällrichtung.

• Lassen Sie immer Vorsicht walten und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nach dem Lesen der Bedienungsanleitung über eine Arbeitssituation oder einen Betriebsablauf unsicher fühlen, sprechen Sie mit einer Servicewerkstatt bevor Sie fortfahren.

• Entfernen Sie die Zündkappe, wenn Sie das Produkt außer Sichtweite lassen. Sicherheitshinweise für die Montage WARNUNG: Lesen, verstehen und befolgen die Anweisungen sorgfältig, bevor Sie das Produkt verwenden.

• Ziehen Sie die Zündkappe von der Zündkerze ab, bevor Sie das Gerät zusammenbauen.

• Tragen Sie zugelassene Schutzhandschuhe.

• Wenn Sie eine Säge- oder Grasklinge verwenden, achten Sie darauf, dass der richtige Lenker, der Klingenschutz und der Tragegurt am Gerät befestigt sind.

• Ein fehlerhafter oder falscher Schutz kann Verletzungen verursachen. Verwenden Sie keine Schneidausrüstung, an der kein zugelassener Schutz befestigt ist.

• Bringen Sie vor dem Starten des Produkts den Kupplungsdeckel und die Welle korrekt an, damit die Kupplung nicht abfällt.

1099 - 001 - 01.03.2019• Stellen Sie sicher, dass Sie die Abdeckung und die Welle korrekt zusammenbauen, bevor Sie den Motor starten.

• Das Mitnehmerrad und der Stützflansch müssen korrekt in die Mittelbohrung der Schneidausrüstung einrasten. Eine Schneidausrüstung, die nicht korrekt angebracht wurde, kann zu Verletzungen oder zum Tod führen.

• Um das Produkt sicher zu bedienen und Verletzungen des Bedieners oder anderer Personen zu vermeiden, muss das Produkt immer korrekt am Tragegurt angebracht sein. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie einen Helm, wenn die Bäume im Arbeitsbereich höher als 2 m sind.

• Tragen Sie einen zugelassenen Gehörschutz.

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispielsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Tragen Sie Schutzstiefel mit Stahlkappen und rutschfesten Sohlen.

• Tragen Sie Kleidung aus reißfestem Material. Tragen Sie stets eng anliegende Kleidung, lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Ästen und Zweigen verfangen könnte. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie Ihre Haare sicherheitshalber zusammen, sodass sie nicht über Ihre Schulter fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät Für Informationen über Sicherheitsvorrichtungen, siehe Produktübersicht auf Seite 110

WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Überprüfen und warten Sie die Sicherheitsvorrichtungen regelmäßig. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt.

• Nehmen Sie keine Änderungen an den Sicherheitsvorrichtungen vor. Verwenden Sie das Produkt nicht, wenn Schutzabdeckungen, Sicherheitsschalter oder andere 1099 - 001 - 01.03.2019 113Schutzvorrichtungen nicht montiert oder fehlerhaft sind.

• Für alle Wartungs- und Reparaturarbeiten am Produkt, insbesondere an den Sicherheitsvorrichtungen, ist eine spezielle Schulung erforderlich. Wenn die Sicherheitsvorrichtungen die in dieser Bedienungsanleitung enthaltenen Prüfungen nicht bestehen, müssen Sie sich von einer Servicewerkstatt helfen lassen. Wir garantieren, dass professionelle Reparaturen und Dienste zur Verfügung stehen. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten.

• Verwenden Sie keine Schneidausrüstung ohne eine zugelassene und ordnungsgemäß befestigte Schutzvorrichtung. Siehe Zubehör auf Seite 135

Sicherheitshinweise für den Betrieb WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Lesen und verstehen Sie den Unterschied zwischen Freischneiden in der Forstwirtschaft sowie Rasenfreischneiden und -trimmen, bevor Sie das Produkt verwenden.

• Für Informationen über das Verwenden der persönlichen Schutzausrüstung, siehe Persönliche Schutzausrüstung auf Seite 113

• Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Tragen Sie stets einen zugelassenen Gehörschutz.

• Achten Sie auf Warnsignale und laute Stimmen, wenn Sie einen Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald der Motor stoppt.

• Benutzen Sie das Produkt niemals, wenn es verändert wurde oder fehlerhaft ist.

• Stellen Sie sicher, dass Zündkappe und -kabel unversehrt sind, um die Gefahr von elektrischen Schlägen auszuschließen.

• Sehen Sie sich im Arbeitsbereich um, um sicherzustellen, dass keine Personen, Tiere oder Objekte während der Nutzung des Produkts eine negative Auswirkung auf die Sicherheit haben.

• Sehen Sie sich im Arbeitsbereich um, um sicherzustellen, dass keine Personen oder Tiere die Schneidausrüstung berühren oder von Objekten getroffen werden, die von der Schneidausrüstung weggeschleudert werden.

• Untersuchen Sie den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z. B. Steine, Glasscherben, Nägel, Stahldrähte und Schnüre, die weggeschleudert werden oder sich um die Schneidausrüstung wickeln könnten.

• Verwenden Sie das Produkt nicht in einer Situation oder an einem Ort, an dem Sie im Falle eines Unfalls keine Hilfe erhalten können.

• Verwenden Sie das Gerät auf keinen Fall ohne einen Schutz.

• Stellen Sie sicher, dass Personen oder Tiere einen Mindestabstand von 15 m während der Arbeit einhalten. Schauen Sie immer hinter sich, bevor Sie sich mit dem Produkt umdrehen. Stoppen Sie das Produkt sofort, sobald eine Person oder ein Tier diese 15-m-Sicherheitszone betritt. Wenn noch ein weiterer Arbeiter im gleichen Bereich arbeiten sollte, halten Sie einen Mindestsicherheitsabstand von der 2-fachen Baumhöhe (mindestens 15 m) ein.

• Stellen Sie sicher, dass Sie sich gefahrlos bewegen können und einen sicheren Halt haben. Untersuchen Sie Ihr Umfeld und achten Sie auf Hindernisse wie z. B. Wurzeln, Steine, Äste und Gräben. Seien Sie vorsichtig, wenn Sie auf Hängen arbeiten.

• Sorgen Sie für einen festen Stand. Bewahren Sie einen stabilen Stand und eine gute Balance.

• Bevor Sie das Gerät starten, legen Sie es auf eine ebene Fläche in einem Abstand von mindestens 3 m zur Kraftstoffquelle und von wo aus Sie den Kraftstoff auffüllen. Achten Sie darauf, dass sich keine Gegenstände in der Nähe der Schneidausrüstung befinden oder diese berühren.

• Wenn die Schneidausrüstung im Leerlauf rotiert, lassen Sie diese von einer Servicewerkstatt einstellen. Verwenden Sie das Produkt erst wieder, wenn es richtig eingestellt ist oder repariert wurde.

• Achten Sie auf weggeschleuderte Gegenstände. Verwenden Sie immer eine zugelassene Schutzbrille, und halten Sie sich vom Schutz der Schneidausrüstung fern. Steine und andere kleine Objekte können in Ihre Augen geschleudert werden und zur Erblindung oder anderen Verletzungen führen.

• Stellen Sie das Produkt niemals mit laufendem Motor ab, es sei denn, Sie haben es gut im Blick.

• Sie dürfen das geschnittene Material nicht selbst entfernen oder von anderen Personen entfernen lassen, wenn der Motor noch eingeschaltet ist oder die Schneidausrüstung sich dreht, weil dies zu schweren Verletzungen führen kann.

• Schalten Sie den Motor immer ab, und stellen Sie sicher, dass sich die Schneidausrüstung nicht dreht, bevor Sie das Material entfernen, das sich um die Klingenwelle gewickelt oder zwischen dem Schutz und der Schneidausrüstung verfangen hat.

• Seien Sie vorsichtig, wenn Sie Material aus dem Bereich um die Schneidausrüstung herum entfernen. Das Winkelgetriebe wird während des Betriebs heiß und kann Verbrennungen verursachen.

• Die Abgase des Motors sind heiß und können Funken schlagen. Es besteht die Gefahr von Brandentwicklungen. Seien Sie vorsichtig in der Nähe von trockenem und brennbarem Material.

• Stellen Sie den Motor ab, bevor Sie zu einem neuen Arbeitsbereich wechseln. Bringen Sie immer den Transportschutz an, bevor Sie die Ausstattung bewegen.

1099 - 001 - 01.03.2019• Eine übermäßige Belastung durch Vibrationen kann bei Personen mit Durchblutungsstörungen zu Kreislaufschäden oder Nervenschäden führen. Sprechen Sie mit Ihrem Arzt, wenn Sie nach übermäßiger Belastung durch Vibrationen irgendwelche Beschwerden haben. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Jucken, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Beschwerden treten normalerweise in den Fingern, Händen und Handgelenken auf. Bei niedrigen Temperaturen kann erhöhte Gefahr bestehen. So prüfen Sie die Gashebelsperre Die Gashebelsperre arretiert den Gashebel in der Leerlaufstellung, um ein versehentliches Auslösen des Gashebels zu verhindern. Wenn Sie den Handgriff des Gashebels und die Gashebelsperre loslassen, werden beide wieder in ihre Ausgangsstellung zurückgestellt.

1. Drücken Sie die Gashebelsperre (A). Stellen Sie

sicher, dass der Gashebel (B) freigegeben ist.

2. Stellen Sie sicher, dass der Gashebel (B) in der

Leerlaufstellung verriegelt ist, wenn die Gashebelsperre freigegeben wird.

3. Drücken Sie die Gashebelsperre (A) und

kontrollieren Sie, ob sie beim Loslassen in die Ausgangsstellung zurückkehrt.

4. Stellen Sie sicher, dass die Gashebelsperre (A) und

der Gashebel (B) frei beweglich sind.

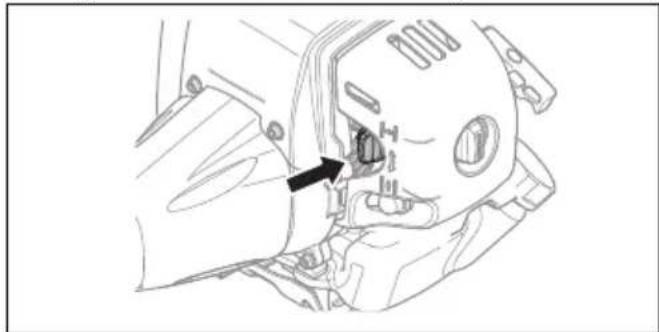

5. Starten Sie das Gerät und lassen Sie es auf Vollgas

laufen. Siehe So starten Sie den Motor auf Seite 125

6. Lassen Sie den Gashebel (B) los und prüfen Sie, ob

die Schneidausrüstung stoppt und stehen bleibt. WARNUNG: Wenn sich die Schneidausrüstung bewegt, während sich der Gashebel in Leerlaufstellung befindet, stellen Sie die Leerlaufdrehzahl ein. Siehe Wartung auf Seite 128

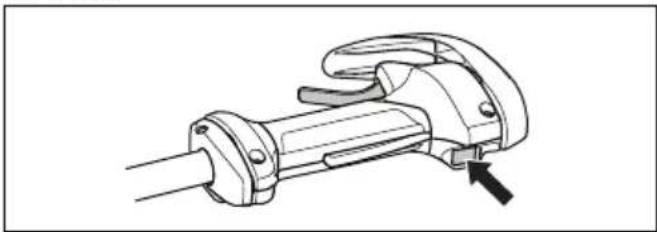

So prüfen Sie den Start-/Stopp-Schalter

1. Starten Sie den Motor.

2. Stellen Sie den Start-/Stopp-Schalter auf die Position

„Aus“ und stellen Sie sicher, dass der Motor zum Stillstand kommt. So prüfen Sie die Schutzvorrichtung der Schneideausrüstung WARNUNG: Eine falsche oder defekte Schutzvorrichtung für die Schneidausrüstung kann schwere Verletzungen verursachen. Siehe Sicherheitshinweise für die Montage auf Seite 112

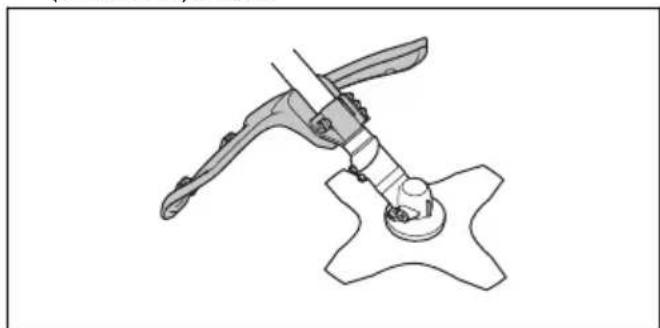

WARNUNG: Verwenden Sie stets die empfohlene Schutzvorrichtung für die Schneidausrüstung, die Sie benutzen. Wenn eine falsche oder defekte Schutzvorrichtung für die Schneidausrüstung installiert wird, können dadurch schwere Verletzungen verursacht werden. Siehe Technische Angaben auf Seite 134

Die Schutzvorrichtung der Schneidausrüstung verhindert, dass der Anwender von umherfliegenden Gegenständen getroffen wird. Es verhindert außerdem 1099 - 001 - 01.03.2019 115Verletzungen, wenn Sie mit der Schneidausrüstung in Kontakt kommen.

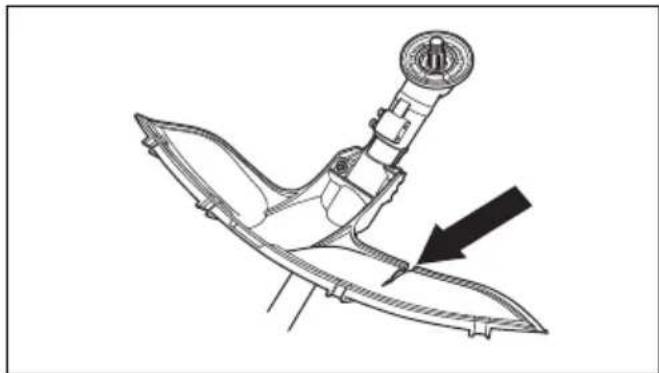

1. Führen Sie eine Sichtkontrolle auf Beschädigungen

(z. B. Risse) durch.

2. Tauschen Sie den Schutz für die Schneidausrüstung

aus, wenn er beschädigt ist. So prüfen Sie das Antivibrationssystem

1. Kontrollieren Sie, dass die Antivibrationseinheiten

keine Risse oder Deformationen aufweisen.

2. Kontrollieren Sie, ob die Antivibrationselemente

zwischen Motoreinheit und Handgriffeinheit korrekt verankert sind. Unter Produktübersicht auf Seite 110 finden Sie Informationen darüber, wo das Antivibrationssystem sich an Ihrem Gerät befindet. So prüfen Sie den Schalldämpfer WARNUNG: Verwenden Sie niemals ein Gerät mit defektem Schalldämpfer. WARNUNG: Denken Sie daran, dass Abgase heiß sind und Funken enthalten können, die einen Brand verursachen können. Aus diesem Grunde sollte das Produkt niemals im Innenbereich oder in der Nähe von feuergefährlichen Stoffen gestartet werden! Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. In Bezug auf den Schalldämpfer ist es sehr wichtig, dass Sie die Kontroll-, Wartungs- und Serviceanweisungen stets befolgen.

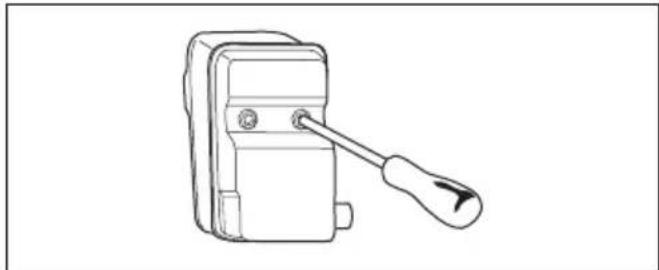

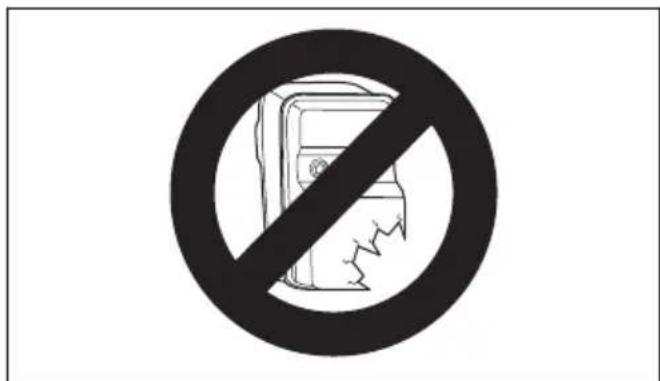

• Kontrollieren Sie regelmäßig, ob der Schalldämpfer fest am Gerät montiert ist. Schneidausrüstung WARNUNG: Die Schneidausrüstung darf sich nicht drehen, während Sie Arbeiten daran ausführen. Stellen Sie sicher, dass der Motor nicht mehr läuft. Entfernen Sie die Zündkappe, bevor Sie Arbeiten an der Schneidausrüstung ausführen. WARNUNG: Stellen Sie sicher, dass die Schneidausrüstung unbeschädigt ist. Eine beschädigte Schneidausrüstung kann Unfälle verursachen. Ersetzen Sie die Schneidausrüstung, wenn sie beschädigt ist. WARNUNG: Verwenden Sie die richtige Schneidausrüstung. Verwenden Sie die Schneidausrüstung immer nur mit dem von uns empfohlenen Schutz, siehe Zubehör auf Seite 135

• Verwenden Sie zum Schneiden von dichtem Gras eine Grasklinge.

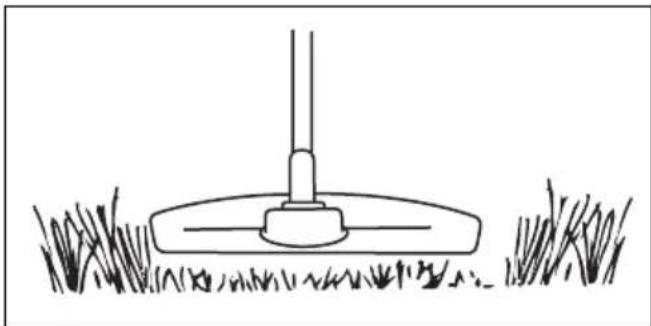

• Verwenden Sie zum Schneiden von Rasen den Trimmerkopf.

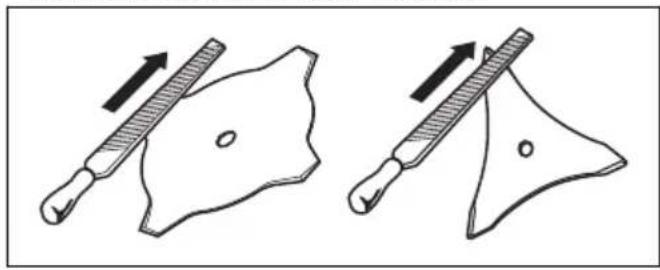

1099 - 001 - 01.03.2019• Eine falsch geschärfte oder beschädigte Klinge erhöht die Unfallgefahr. Halten Sie die Schneidzähne der Klinge stets korrekt und gut geschärft! Befolgen Sie die Anweisungen in

schärfen Sie Grasmesser und Grasklinge auf Seite

und verwenden Sie die empfohlene Schärflehre.

• Überprüfen Sie die Schneidausrüstung auf Beschädigung und Risse. Ersetzen Sie die beschädigte Schneidausrüstung.

• Die Schneidausrüstung immer nur mit empfohlenem Schutz verwenden. Siehe Zubehör auf Seite 135

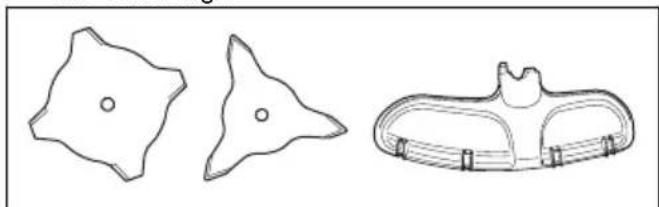

Sägeblatt und Grasklinge

• Verwenden Sie korrekt geschärfte Klingen. Eine nicht korrekt geschärfte oder beschädigte Klinge erhöht das Unfallrisiko.

• Verwenden Sie korrekt eingestellte Klingen. Die korrekte Blatteinstellung ist 1 mm. Eine nicht korrekt eingestellte Klinge erhöht das Risiko von Verletzungen oder Beschädigungen.

• Zum korrekten Schärfen und Einstellen der Klinge, siehe die Anweisungen, die mit der Klinge geliefert werden. Trimmerkopf WARNUNG: Achten Sie stets darauf, dass der Trimmerfaden fest und gleichmäßig auf die Rolle gewickelt wird, um gesundheitsschädliche Vibrationen zu vermeiden.

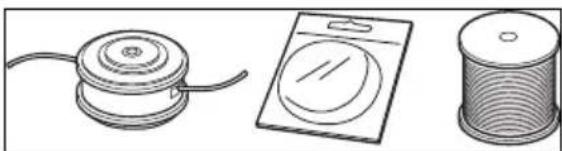

• Verwenden Sie nur empfohlene Trimmerköpfe und - fäden.

• Benutzen Sie nur empfohlene Schneidausrüstung.

• Ein kleineres Gerät erfordert kleine Trimmerköpfe und umgekehrt.

• Die Länge des Trimmerfadens ist wichtig. Bei gleichem Fadendurchmesser erfordert ein längerer Trimmerfaden eine größere Motorleistung als ein kurzer.

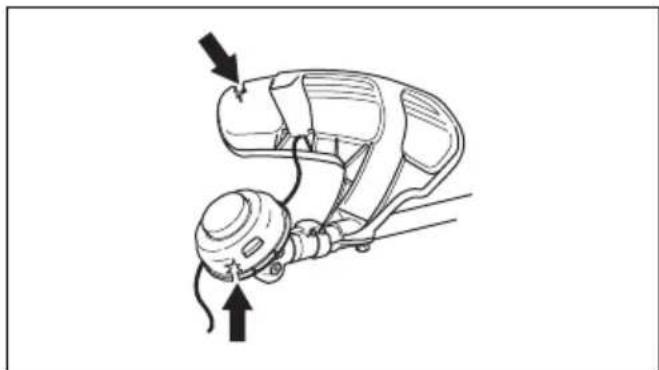

• Achten Sie darauf, dass das Messer am Trimmerschutz intakt ist. Dieses schneidet den Trimmerfaden auf die richtige Länge.

• Weichen Sie den Trimmerfaden vor der Verwendung für einige Tage in Wasser ein, um die Lebensdauer zu erhöhen. Sicherheitshinweise für die Wartung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Stoppen Sie den Motor, und stellen Sie sicher, dass sich die Schneidausrüstung nicht mehr bewegt. Entfernen Sie den Zylinderdeckel und trennen Sie die Zündkappe, bevor Sie die Wartung durchführen.

• Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas, das zum Tod führen kann. Betreiben Sie das Gerät nicht in geschlossenen Räumen.

• Die Abgase des Motors sind heiß und können Funken schlagen. Lassen Sie das Gerät nicht im Innenbereich oder in der Nähe von brennbaren Materialien laufen.

• Zubehörteile und Änderungen am Gerät, die vom Hersteller nicht genehmigt wurden, können zu schweren Verletzungen oder zum Tod führen. Verändern Sie das Gerät nicht. Verwenden Sie stets Originalzubehör.

• Wenn die Wartung nicht ordnungsgemäß und regelmäßig erfolgt, erhöht sich die Verletzungsgefahr und das Risiko für eine Beschädigung des Geräts.

• Führen Sie die Wartung nur gemäß dieser Betriebsanleitung durch. Lassen Sie alle anderen Wartungsarbeiten von einer autorisierten Husqvarna Servicewerkstatt durchführen.

• Lassen Sie eine autorisierte Husqvarna Servicewerkstatt das Gerät regelmäßig warten.

• Ersetzen Sie beschädigte, abgenutzte oder defekte Teile. Sicherer Umgang mit Kraftstoff WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Mischen Sie den Kraftstoff weder im Innenbereich noch in der Nähe einer Wärmequelle.

• Starten Sie das Gerät nicht, wenn sich Kraftstoff oder Öl darauf befindet. Entfernen Sie den unerwünschten Kraftstoff bzw. das Öl und lassen Sie das Gerät trocknen. Entfernen Sie unerwünschten Kraftstoff aus dem Gerät.

• Wechseln Sie sofort die Kleidung, wenn Sie Kraftstoff darauf verschütten. 1099 - 001 - 01.03.2019 117• Lassen Sie keinen Kraftstoff auf Ihren Körper gelangen, denn dies kann zu Verletzungen führen. Wenn Kraftstoff auf Ihre Haut gelangt, diesen mit Wasser und Seife abwaschen.

• Starten Sie den Motor niemals, wenn Sie Öl oder Kraftstoff auf das Gerät oder auf Ihren Körper verschüttet haben.

• Starten Sie das Gerät nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.

• Gehen Sie vorsichtig mit Kraftstoff um. Kraftstoff ist feuergefährlich, und die Dämpfe sind explosiv und können zu Verletzungen oder sogar zum Tod führen.

• Atmen Sie die Kraftstoffdämpfe nicht ein, denn sie sind gesundheitsschädigend. Achten Sie auf ausreichende Belüftung.

• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.

• Stellen Sie keine heißen Gegenstände in der Nähe des Kraftstoffs oder Motors ab.

• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.

• Vergewissern Sie sich, dass der Motor abgekühlt ist, bevor Sie Kraftstoff nachfüllen.

• Öffnen Sie vor dem Nachfüllen den Tankdeckel langsam und lassen Sie den Druck vorsichtig entweichen.

• Füllen Sie keinen Kraftstoff in den Motor, wenn Sie sich in einem Innenraum befinden. Eine mangelhafte Luftzirkulation kann zu schweren oder tödlichen Verletzungen durch Ersticken oder eine Kohlenmonoxidvergiftung führen.

• Drehen Sie den Tankdeckel sorgfältig zu, da ansonsten Brandgefahr besteht.

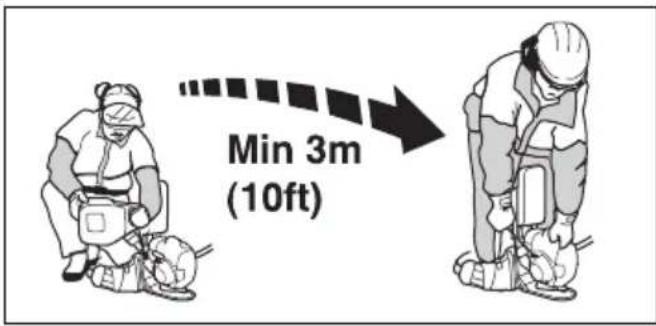

• Stellen Sie vor dem Einschalten das Gerät in einem Abstand von mindestens 3 m von der Stelle auf, wo Sie den Tank befüllt haben.

• Überfüllen Sie den Kraftstofftank nicht.

• Stellen Sie sicher, dass kein Kraftstoff austreten kann, wenn Sie das Gerät oder den Kraftstoffbehälter transportieren.

• Bewegen Sie sich mit dem Gerät oder einen Kraftstoffbehälter nicht in Bereichen mit offenem Feuer, Funkenbildung oder Zündflammen. Stellen Sie sicher, dass sich im Lagerbereich keine offene Feuerquelle befindet.

• Verwenden Sie nur zugelassene Behälter, wenn Sie den Kraftstoff transportieren oder lagern Sie den Kraftstoff ein.

• Leeren Sie den Kraftstofftank, bevor Sie das Gerät für längere Zeit einlagern. Entsorgen Sie den Kraftstoff an Orten, die durch die lokalen gesetzlichen Bestimmungen dafür vorgesehen sind.

• Reinigen Sie das Gerät, bevor Sie es für längere Zeit einlagern.

• Ziehen Sie den Zündkerzenstecker ab, bevor Sie das Gerät einlagern, um sicherzustellen, dass der Motor nicht unbeabsichtigt starten kann. Montage Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. WARNUNG: Ziehen Sie den Zündkerzenstecker von der Zündkerze ab, bevor Sie das Gerät zusammenbauen. So montieren Sie die flexible Antriebswelle

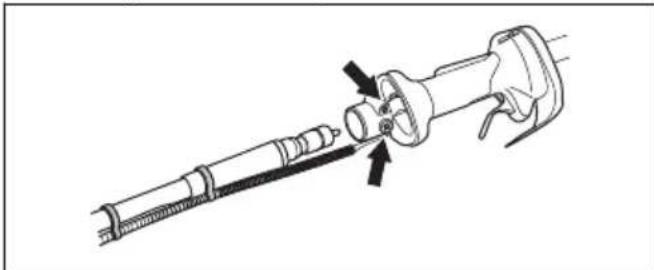

1. Entfernen Sie die 2 Schrauben an der

Führungsrohrverbindung.

2. Führen Sie die flexible Antriebswelle durch die

Schlaufen am Kabelbaum.

3. Drehen und drücken Sie die flexible Antriebswelle

gleichzeitig, um sie zu verbinden.

4. Ziehen Sie die 2 Schrauben an.

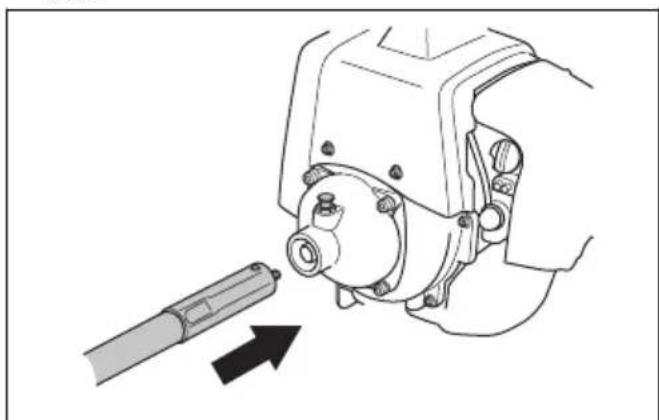

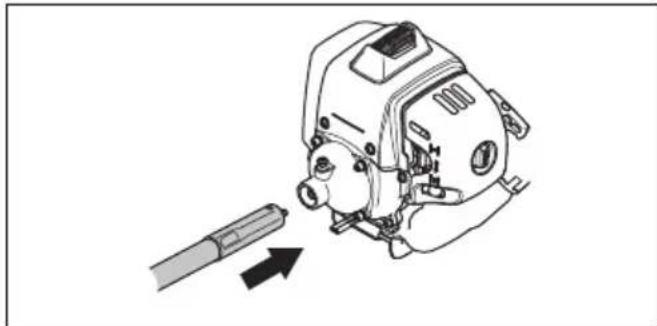

5. Montieren Sie die Hülse der Antriebswelle in den

Kupplungsdeckel. Drehen und drücken Sie die Antriebswelle gleichzeitig, um sie zu verbinden.

6. Stellen Sie sicher, dass der Sperrstift in seine

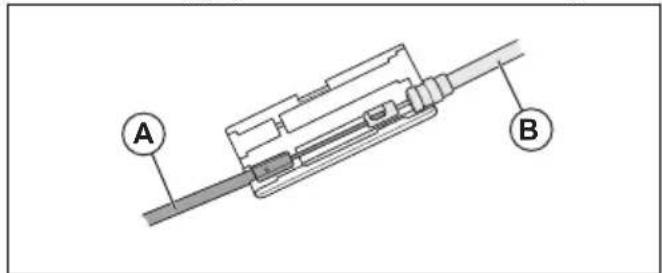

Ausgangsstellung zurückgeht. So schließen Sie das Gaskabel und die Kabel des Stoppschalters an

1. Öffnen Sie die Abdeckung.

118 1099 - 001 - 01.03.20192. Verbinden Sie den Gaszug vom Kabelbaum (A) mit dem Gaszug (B) vom Motor in der Abdeckung.

3. Schließen Sie die Abdeckung.

4. Verbinden Sie die Kabel des Stoppschalters mit den

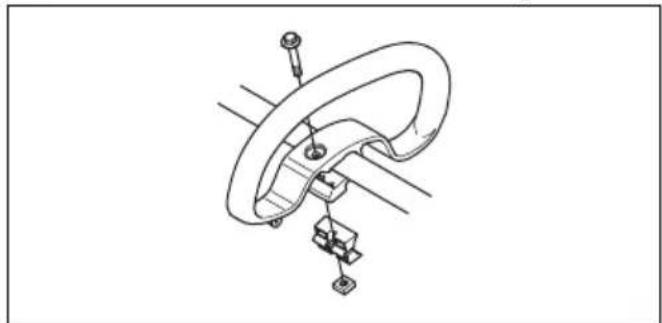

zugehörigen Steckern des Motors. So montieren Sie den Loophandgriff

1. Bringen Sie den Loophandgriff auf der Welle an.

2. Montieren Sie den Abstandhalter in die Führung im

Loophandgriff. Montieren Sie die Mutter und die Schraube. Ziehen Sie sie nicht vollständig an.

3. Bringen Sie das Gerät in eine geeignete

4. Ziehen Sie die Mutter und die Schraube an.

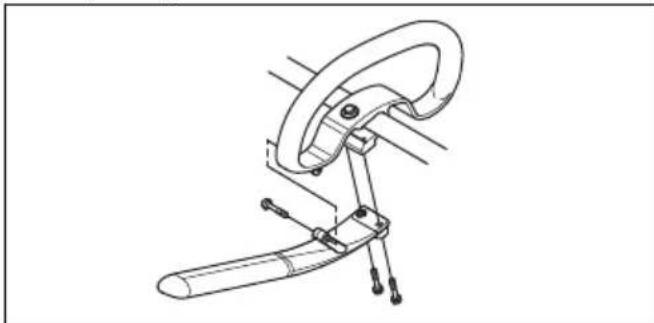

So montieren Sie den J-Griff WARNUNG: Verwenden Sie den J-Griff mit Grasklingen/Grasmesser oder Trimmerköpfen/Kunststoffmessern. Verwenden Sie mit dem J-Griff keine Säge- oder Freischneideblätter.

1. Befestigen Sie den J-Griff mit 3 Schrauben am

2. Bringen Sie das Gerät in eine geeignete

3. Ziehen Sie die Schrauben an.

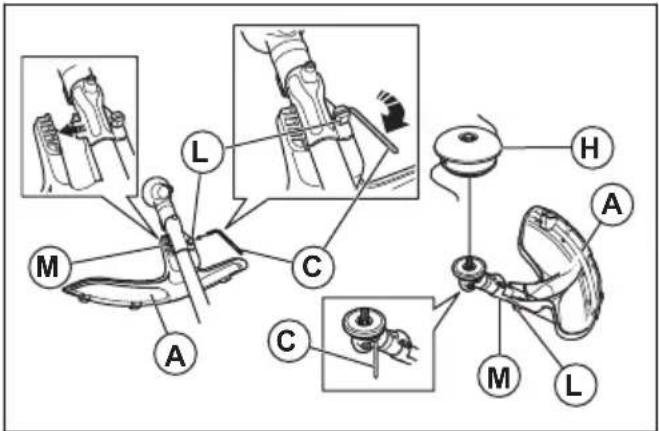

So montieren Sie die Schneidausrüstung Die Schneidausrüstung umfasst eine Schneidvorrichtung und einen Schutz für die Schneidausrüstung. WARNUNG: Tragen Sie stets Schutzhandschuhe. WARNUNG: Verwenden Sie immer den Schutz, der für die Schneidausrüstung empfohlen wird. Siehe Zubehör auf Seite

WARNUNG: Eine nicht korrekt montierte Schneidausrüstung kann zu Verletzungen oder zum Tod führen. So montieren und demontieren Sie die Schutzvorrichtung der Schneidausrüstung und den Trimmerkopf ACHTUNG: Stellen Sie sicher, dass die Schutzabdeckung montiert wurde.

1. Setzen Sie die richtige Schutzvorrichtung für die

Schneidausrüstung (A) für den Trimmerkopf ein. Siehe Schneidausrüstung auf Seite 116

2. Befestigen Sie die Schutzvorrichtung der

Schneidausrüstung an der Halterung am Führungsrohr.

3. Montieren Sie die Schutzvorrichtung der

Schneidausrüstung mit der Schraube.

4. Montieren Sie das Mitnehmerrad (B) an der

5. Drehen Sie die Abtriebswelle, bis sich eines der

Löcher des Mitnehmers mit dem entsprechenden Loch im Getriebegehäuse deckt. 1099 - 001 - 01.03.2019 1196. Stecken Sie den Sperrstift (C) in das Loch, so dassdie Achse fixiert ist.

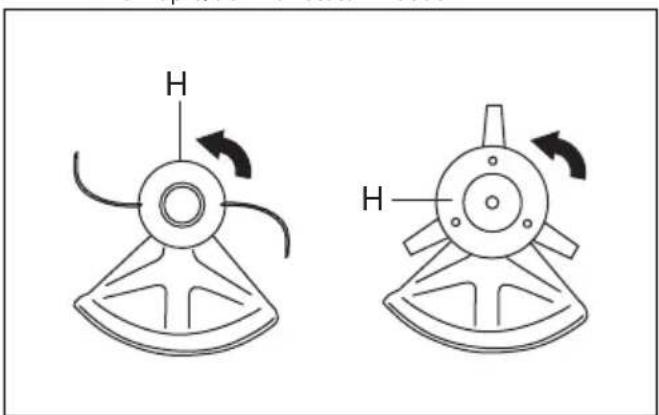

7. Drehen Sie den Trimmerkopf /Kunststoffmesser (H)entgegen der Rotationsrichtung desTrimmerkopfs/der Kunststoffmesser.

8. Der Ausbau erfolgt in umgekehrter Reihenfolge.

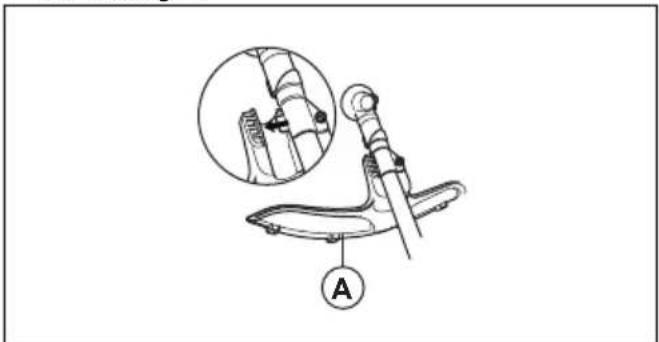

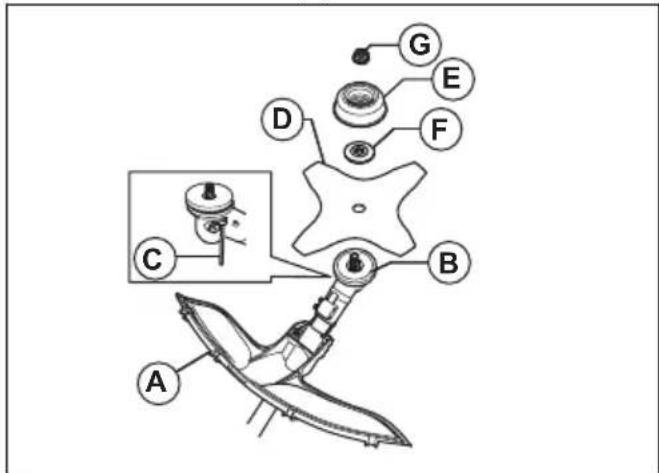

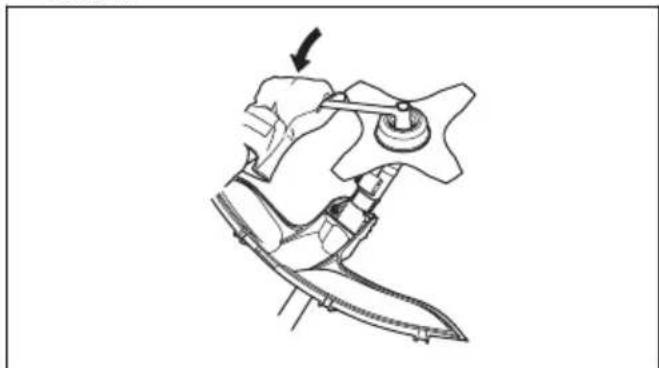

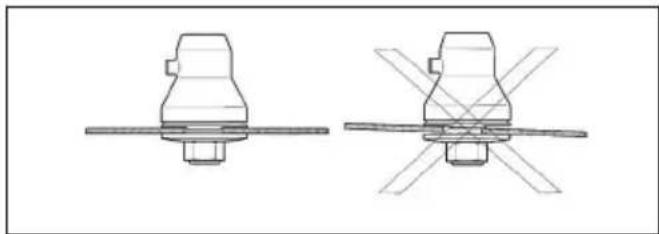

So bringen Sie die Grasklinge und den Grasklingenschutz/Kombischutz an

1. Setzen Sie den Klingenschutz/Kombischutz (A) aufdie Welle und ziehen Sie die Schraube fest, um ihnzu befestigen.

2. Stellen Sie sicher, dass die Schutzverlängerungentfernt wurde.3. Drehen Sie die Abtriebswelle, bis sich eines derLöcher des Mitnehmerrads (B) mit dementsprechenden Loch im Getriebegehäuse deckt.4. Stecken Sie den Sperrstift (C) in das Loch, so dassdie Achse fixiert ist.5. Montieren Sie die Grasklinge (D), die Stützkappe (E)und den Stützflansch (F) an der Abtriebswelle.

6. Stellen Sie sicher, dass das Mitnehmerrad und derStützflansch korrekt im Mittelloch der Grasklingeeinrasten.7. Bringen Sie die Mutter (G) an.8. Ziehen Sie die Mutter mit dem Steckschlüssel an.Halten Sie die Welle des Steckschlüssels nahe demKlingenschutz. Ziehen Sie in entgegengesetzterRichtung an, wie die Schneidausrüstung sich dreht.Ziehen Sie sie mit einem Drehmoment von 35-50Nm an. So montieren Sie die Schutzabdeckung ACHTUNG: Verwenden Sie dieSchutzabdeckung, wenn Sie einenTrimmerkopf/eine Kunststoffklingeverwenden. Verwenden Sie dieSchutzabdeckung nicht, wenn Sie eineGrasklinge verwenden.120 1099 - 001 - 01.03.20191. Drücken Sie die Schutzabdeckung in die Nut der Schutzvorrichtung der Schneidausrüstung.

2. Bringen Sie die Schutzabdeckung an der

Schutzvorrichtung der Schneidausrüstung mit den 4 Verschlusshaken in Position. So entfernen Sie die Schutzabdeckung

• Lösen Sie die Verschlusshaken mit dem Zündkerzenschlüssel. So installieren Sie den Transportschutz

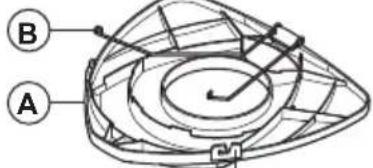

1. Installieren Sie die Klinge im Transportschutz (A).

2. Stecken Sie die beiden Halterungen (B) in die

Schlitze (C), um den Transportschutz zu montieren.

So bauen Sie das zweiteilige Führungsrohr zusammen

1. Drehen Sie den Knopf zum Lösen der Kupplung.

2. Richten Sie den Vorsprung an der

Schneidausrüstung (A) mit dem Pfeil an der Kupplung (B) aus.

3. Drücken Sie das Führungsrohr vorsichtig in die

Verbindung, bis Sie ein „Klicken“ hören.

4. Ziehen Sie den Drehknopf vollständig fest.

So nehmen Sie das zweiteilige Führungsrohr auseinander

1. Drehen Sie den Knopf 3 Umdrehungen oder mehr,

um die Kupplung zu lösen.

2. Halten Sie die Taste (C) gedrückt.

3. Halten Sie das Ende des Führungsrohrs fest, das

am Motor befestigt ist. 1099 - 001 - 01.03.2019 1214. Ziehen Sie das Verbindungsrohr aus der Schnellkupplung heraus.

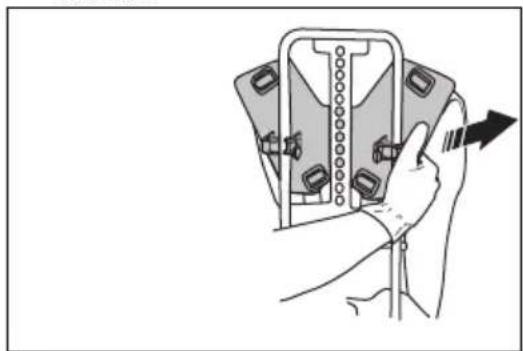

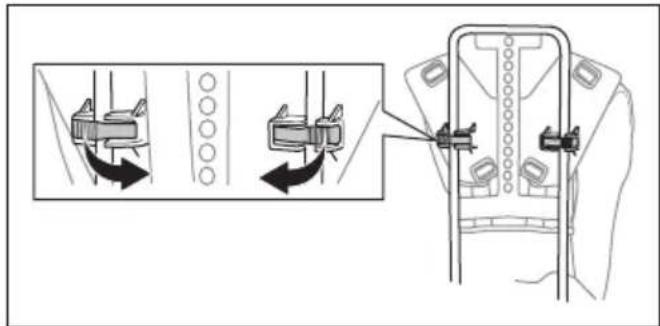

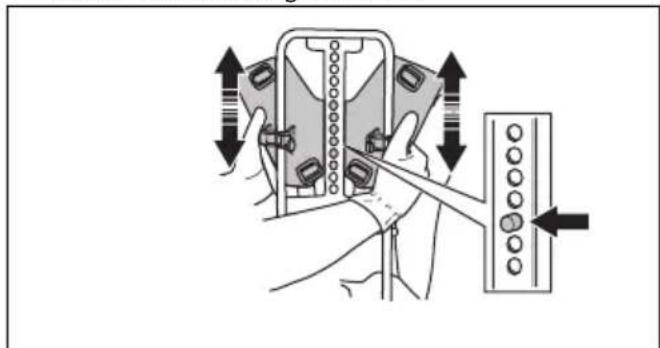

So stellen Sie die Höhe der Rückplatte ein

1. Lösen Sie die 2 Halterungen, die die Rückplatte

2. Lösen Sie die Rückplatte an einer Seite vom

3. Stellen Sie die Rückplatte auf die richtige Höhe ein.

Stellen Sie sicher, dass der Stift durch eines der Löcher am Rahmen geführt wird. So stellen Sie den Tragegurt ein

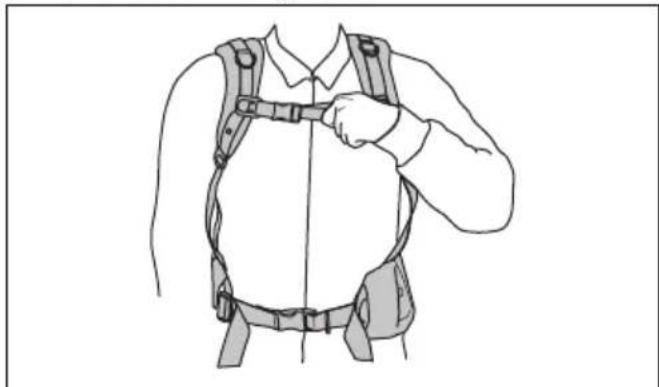

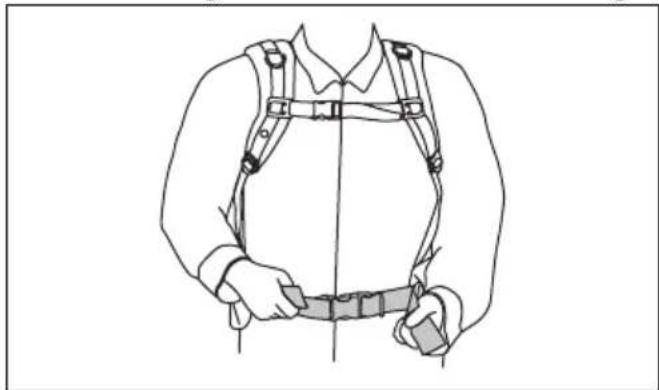

1. Legen Sie den Tragegurt des Geräts an.

2. Ziehen Sie den Hüftgurt fest an. Stellen Sie sicher,

dass der Hüftgurt auf einer Höhe mit der Hüfte liegt.

3. Ziehen Sie den Brustgurt fest.

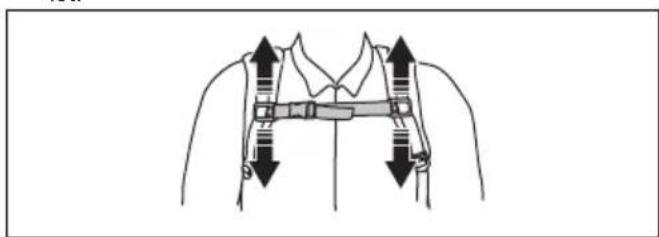

4. Stellen Sie den Brustgurt in der Höhe ein. Stellen Sie

sicher, dass der Brustgurt gut am Körper gespannt ist.

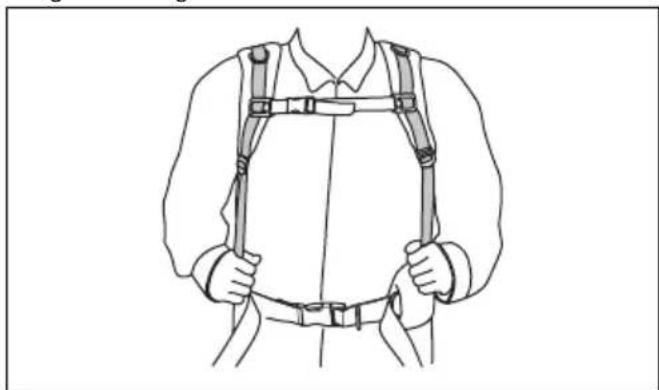

5. Stellen Sie den Schulterriemen ein, bis das Gewicht

gleichmäßig auf Ihren Schultern verteilt ist.

1099 - 001 - 01.03.2019Betrieb Einleitung WARNUNG: Vor dem Betrieb des Gerätes müssen Sie die Sicherheitsinformationen lesen und verstehen. Bevor Sie das Produkt in Betrieb nehmen

• Untersuchen Sie den Arbeitsbereich, um sicherzustellen, dass Sie die Art des Geländes, die Neigung des Bodens und mögliche Hindernisse wie Steine, Äste und Gräben kennen.

• Führen Sie eine Überholung des Geräts durch.

• Führen Sie Sicherheitskontrollen, Wartungen und Servicemaßnahmen durch, die in dieser Bedienungsanleitung beschrieben sind.

• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen, Griffe und die Schneidausrüstung richtig montiert und nicht beschädigt sind.

• Stellen Sie sicher, dass auf der Unterseite der Grasklingenzähne oder am Mittelloch der Klinge keine Risse sind. Ersetzen Sie die Klinge bei Beschädigung.

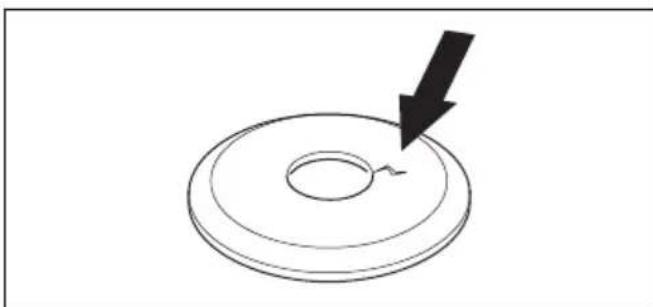

• Überprüfen Sie den Stützflansch auf Risse. Ersetzen Sie den Stützflansch bei Beschädigung.

• Stellen Sie sicher, dass die Sicherungsmutter nicht von Hand entfernt werden kann. Wenn Sie sie von Hand entfernen, hält sie die Schneidausrüstung nicht ausreichend in Stellung, und Sie müssen sie ersetzen.

• Überprüfen Sie den Klingenschutz auf Beschädigungen oder Risse. Ersetzen Sie den Klingenschutz bei Beschädigungen oder Rissen.

• Überprüfen Sie den Trimmerkopf und die Schutzvorrichtung für die Schneidausrüstung auf Beschädigungen oder Risse. Ersetzen Sie den Trimmerkopf und die Schutzvorrichtung für die Schneidausrüstung bei Beschädigungen oder Rissen. Kraftstoff Dieses Produkt verfügt über einen Zweitaktmotor. ACHTUNG: Die Verwendung eines falschen Kraftstoffs kann zu einer Beschädigung des Motors führen. Verwenden Sie eine Mischung aus Benzin und Zweitaktöl. Benzin ACHTUNG: Verwenden Sie immer Qualitätsbenzin mit Ölbeimischung (mind. 90 Oktan (ROZ)). Der Einsatz von Kraftstoff 1099 - 001 - 01.03.2019 123mit niedrigerer Oktanzahl kann ein Klopfen verursachen. Das führt zu erhöhten Motortemperaturen, die schwere Motorschäden verursachen können. ACHTUNG: Wenn Ihr Gerät mit einem Katalysator ausgestattet ist, verwenden Sie bleifreies Qualitätsbenzin mit Ölbeimischung. Verbleites Benzin zerstört den Katalysator.

• Wenn umweltgerechtes sog. Alkylatbenzin zur Verfügung steht, ist dieses zu verwenden.

• Ethanol-Kraftstoffgemisch, E10 kann verwendet werden (max. 10 %ige Ethanol-Mischung). Die Verwendung von Ethanol-Mischungen höher als E10 führt zu Magerlauf, der Motorschäden verursachen kann.

• Bei Dauerbetrieb mit hoher Motordrehzahl sollte eine höhere Oktanzahl gewählt werden. Husqvarna Alkylatkraftstoff Für eine optimale Leistung empfehlen wir Husqvarna Alkylatkraftstoff. Dieser enthält im Vergleich zu herkömmlichem Kraftstoff weniger gefährliche Stoffe, wodurch gefährliche Abgase reduziert werden. Der Kraftstoff hinterlässt eine geringe Menge gefährlicher Rückstände, wenn er verbrannt wird, wodurch die Motorkomponenten sauber bleiben. Dies erhöht die Lebensdauer des Motors. Husqvarna Alkylatkraftstoff ist nicht überall erhältlich. Zweitaktöl ACHTUNG: Unbefriedigende Ölqualität und/ oder ein falsches Öl/Kraftstoff-Gemisch kann zu Schäden am Gerät führen und die Lebensdauer von Katalysatoren verringern. ACHTUNG: Verwenden Sie kein Zweitaktöl für wassergekühlte Außenbordmotoren (auch Outboardoil genannt). ACHTUNG: Verwenden Sie kein Öl für Viertaktmotoren.

• Verwenden Sie für beste Ergebnisse und die beste Leistung Husqvarna Zweitaktöl.

• Wenn Husqvarna Zweitaktöl nicht verfügbar ist, verwenden Sie ein anderes qualitativ hochwertiges Zweitaktöl für luftgekühlte Motoren. Wenden Sie sich an Ihren Kundendienst zur Auswahl der richtigen Ölsorte. Benzin, l Zweitaktöl, l 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 So mischen Sie Benzin und Zweitaktöl ACHTUNG: Beim Mischen kleiner Kraftstoffmengen wirken sich auch kleine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus. Um das korrekte Mischungsverhältnis sicherzustellen, muss die beizumischende Ölmenge genau abgemessen werden.

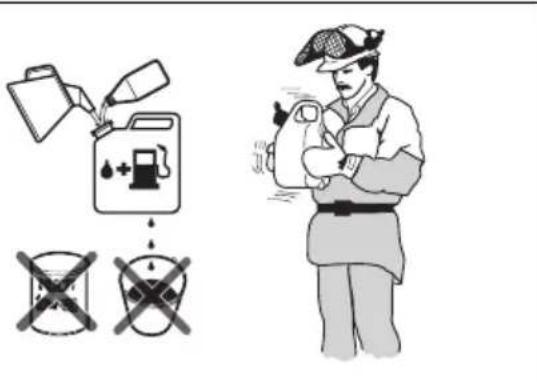

1. Füllen Sie die halbe Menge des Benzins ein, das

gemischt werden soll.

2. Füllen Sie die komplette Ölmenge ein, und mischen

(schütteln) Sie die Kraftstoffmischung.

3. Geben Sie dann den Rest des Benzins dazu.

4. Mischen (schütteln) Sie sorgfältig die

Kraftstoffmischung, und befüllen Sie den Kraftstofftank des Geräts.

5. Leeren und reinigen Sie den Kraftstofftank, wenn Sie

das Gerät längere Zeit nicht benutzen. Hinweis: Mischen Sie Kraftstoff höchstens für einen Monat im Voraus, und mischen Sie Benzin und Öl immer in einem sauberen, für Benzin zugelassenen Behälter. So füllen Sie den Kraftstofftank

1. Säubern Sie den Bereich rund um den Tankdeckel.

1099 - 001 - 01.03.20192. Schütteln Sie den Behälter, und stellen Sie sicher, dass der Kraftstoff vollständig vermischt ist. Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.

3. Füllen Sie es in den Kraftstofftank.

4. Ziehen Sie den Tankdeckel vorsichtig fest.

5. Bewegen Sie das Gerät vor dem Start mindestens

3 Meter aus dem Auftankbereich und von der Kraftstoff-Auftankquelle weg. ACHTUNG: Verunreinigungen im Tank führen zu Betriebsstörungen. Reinigen Sie den Kraftstofftank und Kettenöltank regelmäßig, und ersetzen Sie den Kraftstofffilter einmal pro Jahr oder öfter. So starten Sie den Motor WARNUNG: Halten Sie den Sicherheitsabstand von 15 m ein, wenn der Motor anspringt. Es besteht die Gefahr, dass sich die Schneidausrüstung zu drehen beginnt.

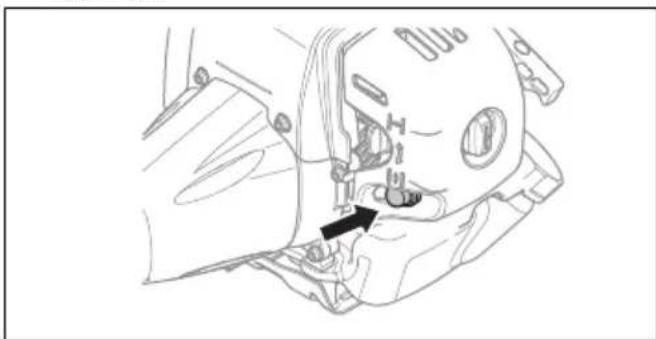

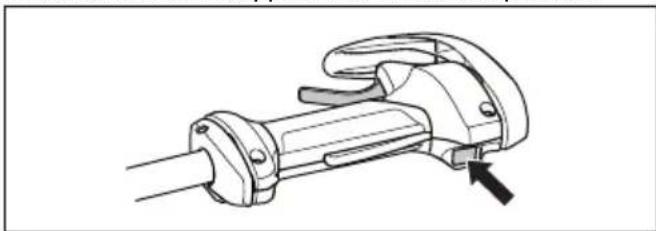

1. Stellen Sie den Stoppschalter in die Startposition.

2. Drücken Sie die Kraftstoffpumpenblase, bis sich die

3. Bringen Sie den Choke in Choke-Lage.

4. Drücken Sie den Gerätekörper mit der linken Hand

gegen den Boden. Treten Sie nicht auf das Produkt.

5. Ziehen Sie den Startseilhandgriff langsam, bis Sie

einen Widerstand spüren, und ziehen Sie mit Kraft am Startseilhandgriff. WARNUNG: Wickeln Sie das Starterseil nicht um Ihre Hand.

6. Ziehen Sie weiter am Startseilhandgriff, bis der

Motor startet. ACHTUNG: Ziehen Sie das Startseil nicht bis zum Anschlag heraus. Lassen Sie das Startseil nicht los, wenn es vollständig ausgezogen ist. Lösen Sie das Startseil langsam. Das Gerät kann beschädigt werden.

7. Wenn der Motor startet, bringen Sie den Choke-

Hebel in die Betriebsposition und geben Sie Vollgas. Der Gashebel rückt automatisch aus der Startstellung aus.

8. Stellen Sie sicher, dass der Motor einwandfrei läuft.

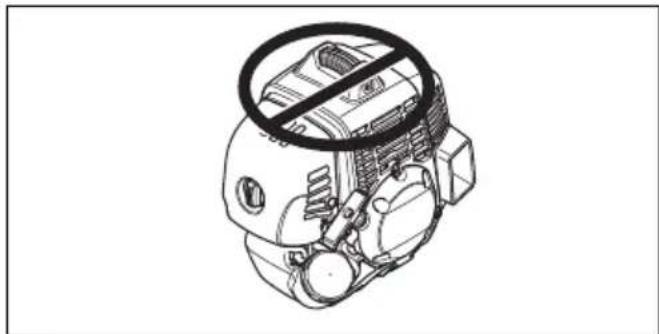

WARNUNG: Halten Sie sich von der Zündkappe fern. Gefahr von Brandverletzungen. Verwenden Sie das Gerät niemals mit einer defekten Zündkappe. Es besteht die Gefahr von elektrischen Schlägen. 1099 - 001 - 01.03.2019 125So schalten Sie den Motor aus

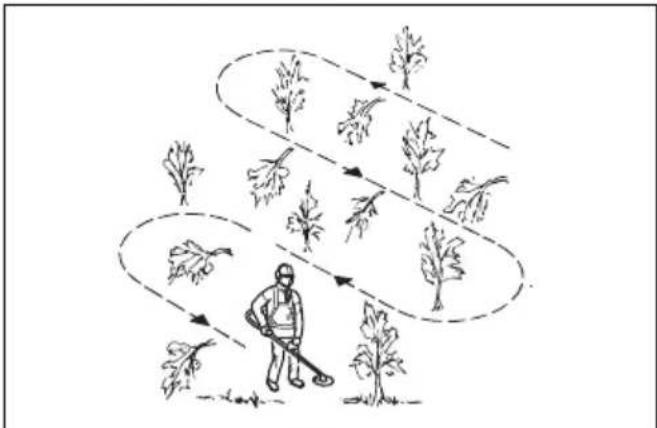

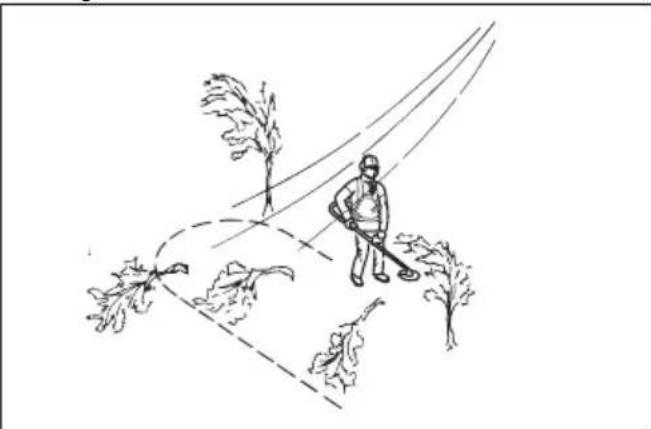

• Bewegen Sie den EIN/AUS-Schalter in die Position STOP. Allgemeine Arbeitsanweisungen WARNUNG: Seien Sie beim Schneiden von Bäumen, die unter Spannung stehen, vorsichtig. Er kann vor oder nach dem Schneiden in seine normale Position zurückspringen und Sie verletzen oder das Produkt beschädigen.

• Machen Sie eine Stelle am Ende des Arbeitsbereichs frei, und beginnen Sie von dort aus mit der Arbeit.

• Bewegen Sie sich in einem regelmäßigen Muster über den Arbeitsbereich.

• Bewegen Sie das Produkt ganz nach links und rechts, um jedes Mal eine Breite von 4–5 m freizumachen.

• Machen Sie eine Strecke von 75 m frei, bevor Sie umkehren und zurückgehen. Nehmen Sie den Kraftstoffkanister mit sich, während Sie fortfahren.

• Bewegen Sie sich in eine Richtung, wo Sie nicht mehr als nötig über Gräben und Hindernisse gehen müssen.

• Bewegen sich in eine Richtung, wo der Wind die geschnittene Vegetation in den bereits freigeschnittenen Bereich fallen lässt.

• Bewegen Sie sich den Hängen entlang, nicht auf und ab. Grasfreischneiden mit Grasklinge ACHTUNG: Verwenden Sie Grasklingen und Grasmesser nicht auf Holz. Verwenden Sie Grasklingen und Grasmesser nur für langes oder grobes Gras.

• Bewegen Sie das Produkt von einer Seite zur anderen.

• Wenn Sie schneiden, beginnen Sie die Bewegung von rechts nach links. Bevor Sie erneut schneiden, bewegen Sie das Produkt nach rechts.

• Schneiden Sie mit der linken Seite der Grasklinge.

• Neigen Sie die Grasklinge nach links, damit das Gras in einer Linie fällt. Dadurch können Sie den Grasschnitt einfacher einsammeln.

• Behalten Sie eine stabile Stellung mit gespreizten Beinen bei.

• Bewegen Sie sich nach jeder Rechtsbewegung vorwärts, und stellen Sie sicher, dass Sie wieder eine stabile Position haben, bevor Sie erneut schneiden.

• Halten Sie die Stützkappe mit einem leichten Druck gegen den Boden, um sicherzustellen, dass die Grasklinge nicht auf den Boden trifft.

• Befolgen Sie diese Anweisungen, um das Risiko zu verringern, dass sich Schnittmaterial um die Grasklinge herum wickelt: a) Geben Sie Vollgas.

1099 - 001 - 01.03.2019b) Bewegen Sie die Grasklinge nicht durch bereits geschnittenes Material, wenn Sie das Produkt von links nach rechts bewegen.

• Bevor Sie das Schnittgut aufsammeln, schalten Sie den Motor ab und entfernen Sie das Produkt aus dem Tragegurt. Stellen Sie das Produkt auf dem Boden ab. Grastrimmen mit Trimmerkopf So trimmen Sie Gras

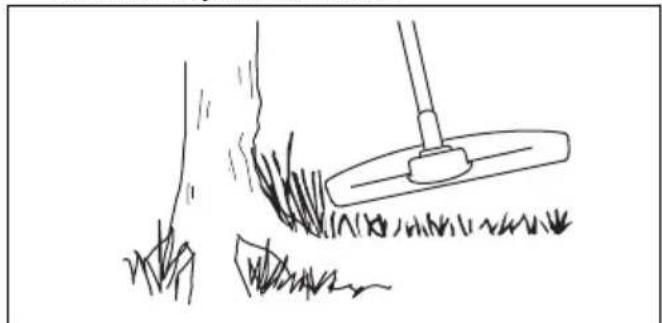

1. Halten Sie den Trimmerkopf nah über dem Boden

und neigen Sie ihn dabei etwas. Drücken Sie den Trimmerfaden nicht in das Gras.

2. Verringern Sie die Länge des Trimmerfadens um

3. Senken Sie die Motordrehzahl, um das Risiko,

Pflanzen zu beschädigen, zu verringern.

4. Arbeiten Sie mit 80 % Gas, wenn Sie Gras in der

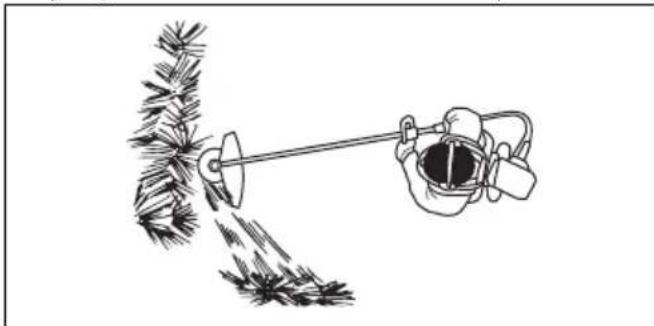

Nähe von Objekten schneiden. So schneiden Sie Gras mit einer Grasklinge frei

1. Halten Sie Ihre Füße während des Betriebs des

Geräts fern. Stellen Sie sicher, dass Sie fest auf dem Boden stehen.

2. Stellen Sie die Stützkappe leicht auf den Boden.

Dadurch wird verhindert, dass die Klinge den Boden berührt.

3. Machen Sie seitliche Bewegungen von rechts nach

links für einen klaren Schnitt. Verwenden Sie die linke Seite der Klinge zum Schneiden (Klingenbereich zwischen 8 und 12 Uhr).

4. Neigen Sie die Klinge nach links, wenn Sie Gras

beseitigen. Hinweis: Das Gras sammelt sich in einer Linie.

5. Für die Rückholbewegung machen Sie eine seitliche

Bewegung von links nach rechts.

6. Arbeiten Sie rhythmisch.

7. Bewegen Sie sich nach vorn und halten Sie die

Füße fest auf dem Boden.

9. Nehmen Sie das Gerät aus der Klammer am

10. Stellen Sie das Gerät auf dem Boden ab.

11. Sammeln Sie das Schnittgut auf.

So mähen Sie den Rasen

1. Stellen Sie sicher, dass der Trimmerfaden beim

Schneiden parallel zum Boden läuft.

2. Drücken Sie den Trimmerkopf nicht auf den Boden.

Dies kann das Gerät beschädigen. 1099 - 001 - 01.03.2019 1273. Schwenken Sie das Gerät von Seite zu Seite, während Sie das Gras schneiden. Nutzen Sie die volle Geschwindigkeit. So blasen Sie Gras fort Der Luftstrom aus dem rotierenden Trimmerfaden kann verwendet werden, um Gras zu entfernen.

1. Halten Sie den Trimmerkopf und den Trimmerfaden

parallel zum Boden und über dem Boden.

2. Geben Sie Vollgas.

3. Bewegen Sie den Trimmerkopf von einer Seite zur

anderen und blasen Sie das Gras fort. WARNUNG: Reinigen Sie die Trimmerkopfabdeckung jedes Mal, wenn Sie einen neuen Trimmerfaden zusammenbauen, um Unwucht und Vibrationen in den Griffen zu vermeiden. Sie sollten auch die anderen Teile des Trimmerkopfs überprüfen und bei Bedarf reinigen. Wartung Einleitung WARNUNG: Bevor Sie eine Wartung durchführen, müssen Sie das Kapitel über die Sicherheit lesen und verstehen. Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten. Wenn Ihr Händler keine Servicewerkstatt ist, sprechen Sie mit ihm, um Informationen über die nächste Servicewerkstatt zu erhalten. Wartungsplan Wartung Täglich Wöchen- tlich Monatlich Reinigen Sie die Außenfläche. X Untersuchen Sie den Tragegurt auf Beschädigungen. X Überprüfen Sie den Griff und den Lenker, um sicherzustellen, dass diese korrekt befestigt und nicht beschädigt sind.

Stellen Sie sicher, dass die Gashebelsperre und der Gashebel einwandfrei funk- tionieren.

Überprüfen Sie, ob der Stoppschalter ordnungsgemäß funktioniert. X Vergewissern Sie sich, dass die Schneidausrüstung im Leerlauf nicht rotiert. X Reinigen Sie den Luftfilter. Tauschen Sie sie bei Bedarf aus. X Stellen Sie sicher, dass die Klinge scharf und korrekt in der Mitte angebracht ist und prüfen Sie sie auf Risse. Wenn die Klinge nicht korrekt in der Mitte ist, kann es zu Schäden am Gerät kommen.

Überprüfen Sie den Schutz der Schneidausrüstung auf Beschädigung und Risse. Ersetzen Sie sie bei Beschädigungen.

Überprüfen Sie den Trimmerkopf auf Beschädigung und Risse. Ersetzen Sie sie bei Beschädigungen.

Vergewissern Sie sich, dass alle Schrauben und Muttern fest angezogen sind. X 128 1099 - 001 - 01.03.2019Wartung Täglich Wöchen- tlich Monatlich Untersuchen Sie den Motor, den Kraftstofftank und die Kraftstoffleitungen auf Undichtigkeiten.

Überprüfen Sie den Transportschutz. Stellen Sie sicher, dass die Klinge nicht beschädigt ist und dass der Transportschutz korrekt montiert werden kann.

Reinigen Sie das Kühlsystem. X Überprüfen Sie den Anlasser und das Startseil auf Beschädigungen. X Überprüfen Sie die Antivibrationseinheiten auf Beschädigungen und Risse. X Reinigen Sie die Außenseite der Zündkerze. Entfernen Sie die Zündkerze und prüfen Sie den Elektrodenabstand. Stellen Sie den Elektrodenabstand auf den richtigen Abstand ein (siehe Technische Angaben auf Seite 134 ) oder ersetzen Sie die Zündkerze. Stellen Sie sicher, dass die Zündkerze eine sog. Funkent- störung hat.

Reinigen Sie die Außenseite des Vergasers und den umliegenden Bereich. X Stellen Sie sicher, dass das Winkelgetriebe zu ¾ mit Schmiermittel gefüllt ist. Verwenden Sie bei Bedarf ein Spezialschmierfett zum Befüllen.

Reinigen Sie das Funkenfängernetz des Schalldämpfers oder tauschen Sie es aus.

Untersuchen Sie den Kraftstofffilter auf Verschmutzungen und den Kraftstoffs- chlauch auf Risse oder andere Schäden. Tauschen Sie sie bei Bedarf aus.

Kontrollieren Sie alle Kabel und Anschlüsse. X Kontrollieren Sie Kupplung, Kupplungsfedern und Kupplungstrommel auf Vers- chleiß. Wenn eines oder mehrere dieser Teile ersetzt werden müssen, wenden Sie sich an Ihren Servicehändler.

Tauschen Sie die Zündkerze aus. Stellen Sie sicher, dass die Zündkerze eine sog. Funkentstörung hat.

Prüfen und reinigen Sie das Funkenfängernetz am Schalldämpfer. X So stellen Sie die Leerlaufdrehzahl ein Ihr Husqvarna Gerät wurde gemäß Spezifikationen zur Reduzierung schädlicher Abgase hergestellt.

• Stellen Sie sicher, dass der Luftfilter sauber ist und der Luftfilterdeckel befestigt wurde, bevor Sie die Leerlaufdrehzahl einstellen.

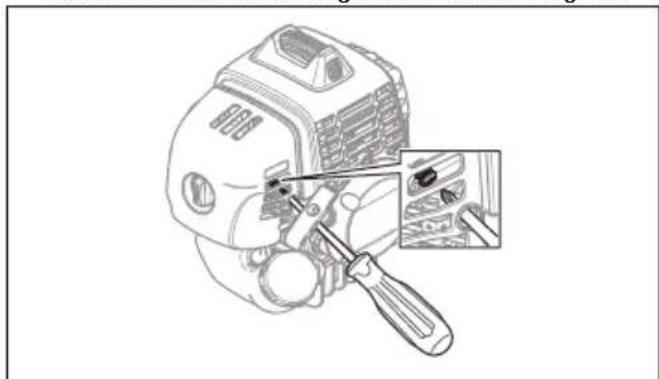

• Stellen Sie die Leerlaufdrehzahl mit der zugehörigen Einstellschraube T ein, die mit der „T“-Markierung versehen ist. WARNUNG: Wenn die Schneideinheit nicht stoppt, während Sie die Leerlaufdrehzahl anpassen, wenden Sie sich an Ihren Servicehändler. Verwenden Sie das Gerät erst wieder, wenn es richtig eingestellt ist oder repariert wurde.

• Die Leerlaufdrehzahl ist richtig eingestellt, wenn der Motor in allen Stellungen gleichmäßig läuft. Die Leerlaufdrehzahl muss niedriger sein als die Geschwindigkeit, bei der sich die Schneidausrüstung zu drehen beginnt.

1. Drehen Sie die Einstellschraube im Uhrzeigersinn,

bis die Schneidausrüstung sich zu drehen beginnt.

2. Drehen Sie die Einstellschraube gegen den

Uhrzeigersinn, bis die Schneidausrüstung stehen bleibt. 1099 - 001 - 01.03.2019 129Hinweis: Siehe

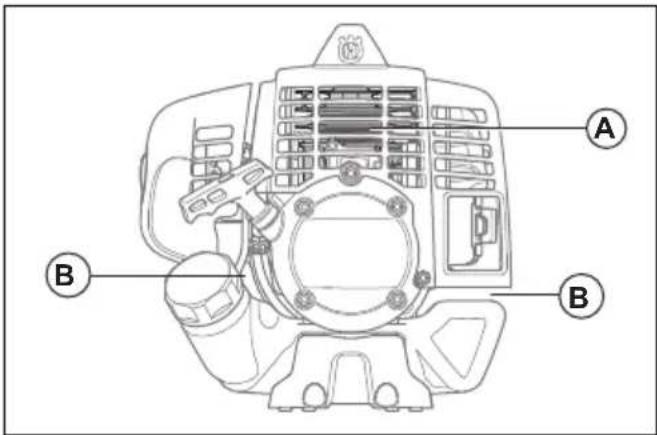

für die empfohlene Leerlaufdrehzahl. So reinigen Sie das Kühlsystem ACHTUNG: Eine Verschmutzung oder Verstopfung des Kühlsystems führt zur Überhitzung des Gerätes, was das Gerät beschädigen kann. Das Kühlsystem umfasst:

• Die Kühlrippen am Zylinder (A)

• Stellen Sie sicher, dass das Kühlsystem nicht verschmutzt oder verstopft ist.

• Reinigen Sie das Kühlsystem wöchentlich oder bei Bedarf häufiger mit einer Bürste. So reinigen Sie den Luftfilter ACHTUNG: Ein beschädigter Luftfilter muss immer ersetzt werden. Wenn Sie einen Luftfilter lange verwenden, kann er nicht vollständig gereinigt werden. Tauschen Sie den Luftfilter regelmäßig gegen einen neuen aus.

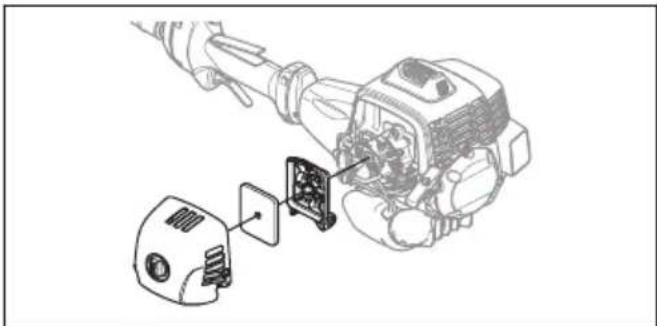

1. Nehmen Sie Luftfilterdeckel und Luftfilter ab.

2. Reinigen Sie den Luftfilter mit Druckluft.

3. Reinigen Sie die Innenseite des Filterdeckels.

Verwenden Sie dazu Druckluft oder eine Bürste.

4. Stellen Sie sicher, dass der Filter trocken ist.

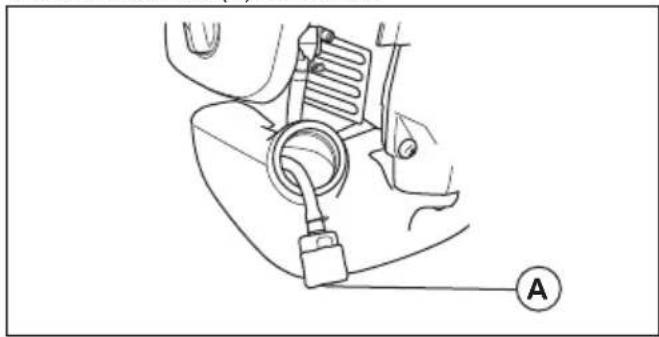

Kraftstofffilter Wenn der Motor nicht ausreichend mit Kraftstoff versorgt wird, stellen Sie sicher, dass der Luftspalt in Tankdeckel und Kraftstofffilter (A) sauber ist.

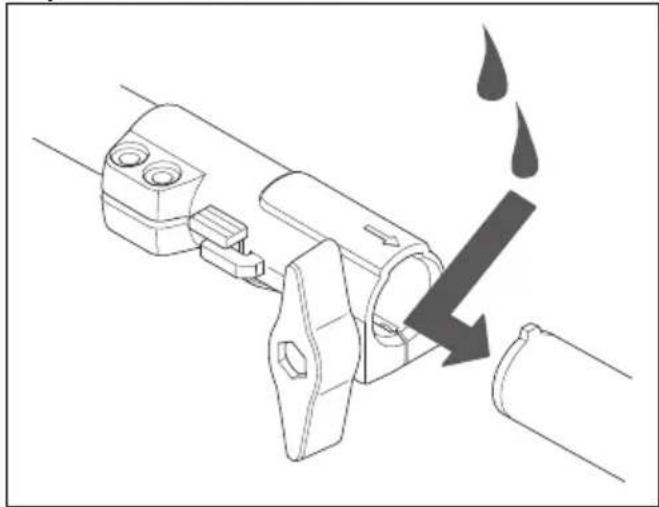

So tragen Sie Schmierfett auf das zweiteilige Führungsrohr auf

• Schmieren Sie das Ende der Antriebswelle nach jeweils 30 Betriebsstunden. Winkelgetriebe Das Winkelgetriebe wird im Werk zu ¾ mit Schmierfett aufgefüllt. Bevor Sie das Gerät verwenden, stellen Sie sicher, dass sich der Schmierfettpegel nicht verändert hat. Verwenden Sie Husqvarna Spezialfett bei Bedarf zum Nachfüllen. Wechseln Sie das Schmierfett im Winkelgetriebe nicht. Lassen Sie das Wartungspersonal die Reparatur des Winkelgetriebes durchführen.

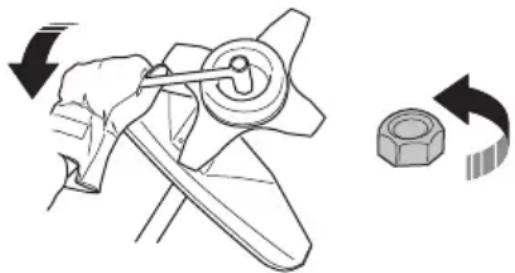

1099 - 001 - 01.03.2019So befestigen und entfernen Sie die Sicherungsmutter WARNUNG: Stellen Sie den Motor ab, tragen Sie Schutzhandschuhe und lassen Sie Vorsicht vor den scharfen Kanten der Schneidausrüstung walten. Die Kontermutter wird zum Sichern bestimmter Schneidausrüstungen verwendet. Die Kontermutter hat ein Linksgewinde.

• Ziehen Sie bei der Montage die Kontermutter entgegen der Rotationsrichtung der Schneidausrüstung an.

• Lösen Sie bei der Demontage der Kontermutter die Kontermutter in Rotationsrichtung der Schneidausrüstung.

• Verwenden Sie zum Lösen und Anziehen der Kontermutter einen Steckschlüssel mit langem Schaft. Der Pfeil in der Abbildung zeigt den Bereich, wo Sie den Steckschlüssel ansetzen können. WARNUNG: Beim Lösen und Anziehen der Kontermutter besteht Gefahr, sich an der Klinge zu verletzen. Während dieses Vorgangs müssen Sie stets sicherstellen, dass Sie der Klingenschutz vor Verletzungen an der Hand schützt. Hinweis: Stellen Sie sicher, dass Sie die Sicherungsmutter nicht von Hand drehen können. Ersetzen Sie die Mutter, wenn die Nylonsicherung nicht über einen Widerstand von mindestens 1,5 Nm verfügt. Nachdem sie ca. 10 Mal aufgeschraubt wurde, müssen Sie die Kontermutter ersetzen. So überprüfen Sie die Zündkerze ACHTUNG: Verwenden Sie stets den vom Hersteller empfohlenen Zündkerzentyp! Die Verwendung eines falschen Zündkerzentyps kann zu Schäden am Gerät führen.

• Überprüfen Sie die Zündkerze, wenn der Motor nur schwache Leistung bringt, sich nur schwer starten lässt oder im Leerlauf nicht ordnungsgemäß funktioniert.

• Wenn Sie diese Anweisungen befolgen, verringern Sie die Gefahr von unerwünschtem Material an den Elektroden der Zündkerze: a) Stellen Sie sicher, dass die Leerlaufdrehzahl richtig eingestellt ist. b) Vergewissern Sie sich, dass das Kraftstoffgemisch korrekt ist. c) Vergewissern Sie sich, dass der Luftfilter sauber ist.

• Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand korrekt ist, siehe Technische Angaben auf Seite 134

• Tauschen Sie die Zündkerze bei Bedarf aus. So stellen Sie den Motor ein Befolgen Sie diese Anweisungen, falls der Motor nicht richtig arbeitet.

1. Montieren Sie eine zugelassene Schneidausrüstung

(siehe Zubehör auf Seite 135

2. Starten Sie den Motor.

3. Lassen Sie das Produkt unter normalen

Bedingungen 3 Minuten lang laufen.

4. Heben Sie die Schneidausrüstung in die Luft und

geben Sie 30 Sekunden lang Vollgas. Wenn Sie einen Trimmerkopf verwenden, stellen Sie sicher, dass der Trimmerfaden vom Messer am Schutz immer auf die richtige Länge geschnitten wird. Hinweis: Schneiden Sie in diesem Schritt weder Gras noch Äste.

5. Betreiben Sie das Produkt unter normalen

Bedingungen, um sicherzustellen, dass der Motor einwandfrei arbeitet.

6. Wenn der Motor nicht einwandfrei arbeitet,

wiederholen Sie Schritt 4 und 5 nochmals 3 Mal.

7. Lassen Sie Ihren Husqvarna Händler das Produkt

einstellen/reparieren, falls der Motor nicht ordnungsgemäß arbeitet, nachdem Sie all diese Schritte befolgt haben. So schärfen Sie Grasmesser und Grasklinge WARNUNG: Stoppen Sie den Motor. Tragen Sie stets Schutzhandschuhe. 1099 - 001 - 01.03.2019 131• Um das Grasmesser oder die Grasklinge ordnungsgemäß zu schärfen, lesen Sie die Anweisungen, die mit der Schneidausrüstung ausgeliefert werden.

• Schärfen Sie alle Kanten gleichmäßig, um das Gleichgewicht zu halten.

• Verwenden Sie eine einfache Flachfeile. WARNUNG: Entsorgen Sie immer eine beschädigte Klinge. Versuchen Sie nicht, eine verbogene oder verdrehte Klinge wieder gerade zu biegen und sie anschließend erneut zu benutzen. So schmieren Sie die flexible Antriebswelle

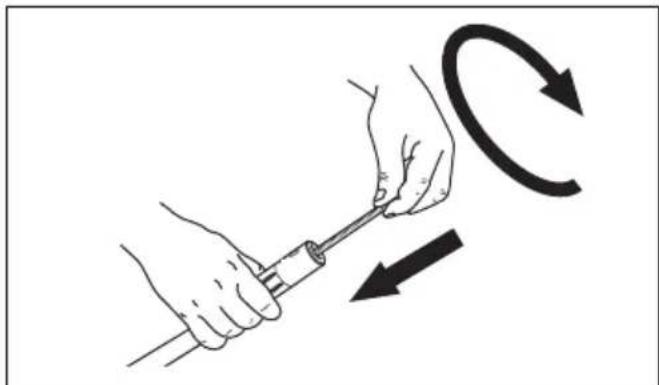

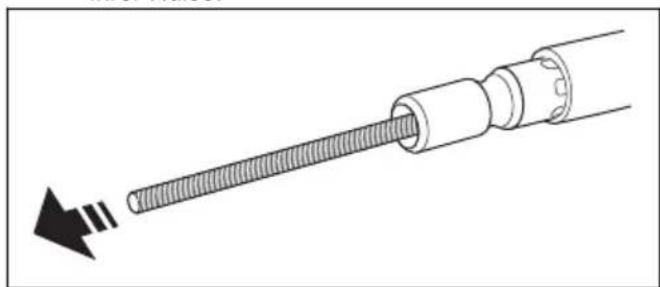

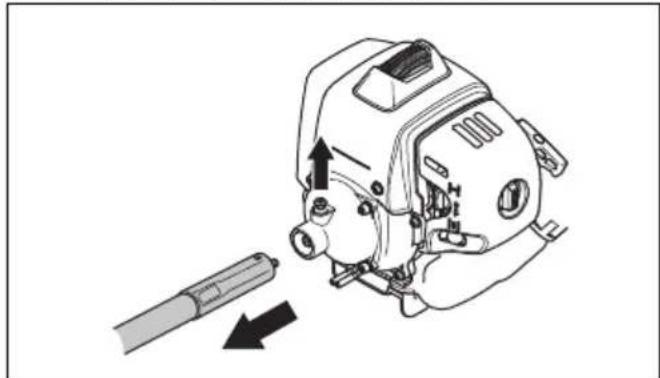

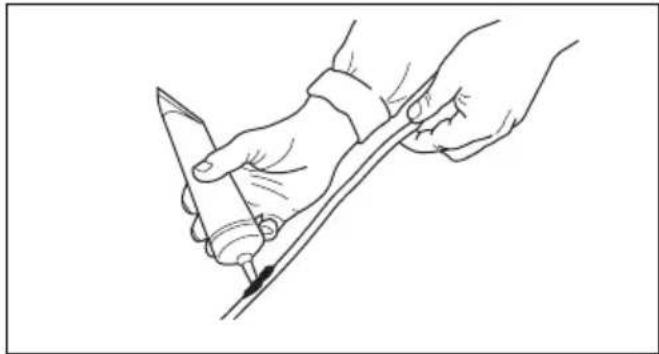

1. Ziehen Sie am Knopf und entfernen Sie die Hülse

der Antriebswelle vom Kupplungsdeckel. a) Schütteln oder ziehen Sie die Antriebswelle aus ihrer Hülse.

2. Schmieren Sie die Antriebswelle.

3. Drücken und drehen Sie die Antriebswelle

gleichzeitig, um sie wieder in ihre Hülse zu bringen. Lassen Sie ca. 10 mm/0,40 Zoll der Antriebswelle außerhalb der Hülse.

4. Richten Sie die Bohrung in der Hülse der

Antriebswelle mit dem Knopf am Kupplungsdeckel aus.

5. Drücken und drehen Sie die Antriebswelle

gleichzeitig, um sie zu verbinden.

1099 - 001 - 01.03.2019Fehlerbehebung Der Motor springt nicht an Prüfung Mögliche Ursache Empfohlene Vorgehensweise Stoppschalter Der Stoppschalter ist in Stoppposi- tion. Lassen Sie den Stoppschalter von ei- ner autorisierten Servicewerkstatt er- setzen. Starterklinken Die Starterklinken sind nicht frei be- weglich. Entfernen Sie das Gehäuse der Startvorrichtung und reinigen Sie den Bereich um die Starterklinken. Siehe Wartung auf Seite 128

Wenden Sie sich an eine zugelas- sene Servicewerkstatt. Kraftstofftank. Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus. Zündkerze. Die Zündkerze ist verschmutzt oder nass. Stellen Sie sicher, dass die Zünd- kerze sauber und trocken ist. Zündkerze mit falschem Elektrode- nabstand. Reinigen Sie die Zündkerze. Stellen Sie sicher, dass der Elektrodenab- stand korrekt ist. Stellen Sie sicher, dass die Zündkerze eine sog. Fun- kentstörung hat. Siehe technische Daten für den kor- rekten Elektrodenabstand. Die Zündkerze sitzt lose. Zündkerze festziehen. Der Motor startet, geht aber wieder aus. Prüfung Mögliche Ursache Empfohlene Vorgehensweise Kraftstofftank Falsche Kraftstoffsorte. Wechseln Sie den Kraftstoff aus. Luftfilter Der Luftfilter ist verstopft. Reinigen Sie den Luftfilter. Transport, Lagerung und Entsorgung Transport und Lagerung

• Bei Transport und Aufbewahrung von Produkt und Kraftstoff müssen Sie darauf achten, dass bei eventuellen Undichtigkeiten entweichende Dämpfe oder Kraftstoff nicht mit Funken oder offenem Feuer in Kontakt kommen können, z. B. von Elektrogeräten, Elektromotoren, elektrischen Kontakten/Schaltern oder Heizkesseln.

• Verwenden Sie zum Transport und zur Aufbewahrung von Kraftstoff speziell für diesen Zweck vorgesehene und zugelassene Behälter.

• Bei längerer Aufbewahrung des Produkts müssen Sie den Kraftstofftank entleeren. An der nächsten Tankstelle erfahren Sie, wie Sie überschüssigen Kraftstoff am besten entsorgen. Entleeren Sie den Tank in einen geeigneten Behälter und an einem gut durchlüfteten Ort. 1099 - 001 - 01.03.2019 133• Stellen Sie vor der Langzeitaufbewahrung sicher, dass das Produkt gründlich gesäubert und komplett gewartet wurde.

• Bei Transport oder Aufbewahrung des Produkts muss der Transportschutz für die Schneidausrüstung immer montiert sein.

• Sichern Sie das Gerät während des Transports.

• Um ein ungewolltes Starten des Motors zu vermeiden, müssen Sie bei der Langzeitaufbewahrung, bei allen Servicemaßnahmen und, wenn das Produkt ohne Aufsicht ist, die Zündkappe entfernen.

• Lassen Sie das Gerät abkühlen, bevor Sie es einlagern. Entsorgung

• Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie alle Chemikalien, z. B. Motoröl oder Kraftstoff, in einer Servicewerkstatt oder in einer geeigneten Abfallentsorgungsstelle.

• Wenn Sie das Produkt nicht mehr benutzen, senden Sie es an einen Husqvarna Händler oder entsorgen Sie es in einer Wiederverwertungsanlage. Technische Angaben Technische Angaben 543RBX 543RBT Motor Hubraum, cm

40,1 40,1 Leerlaufdrehzahl, U/min 3000 3000 Empfohlene max. Drehzahl U/min 12000 12000 Drehzahl der Abtriebswelle, U/min 8570 8570 Motorhöchstleistung nach ISO 8893, kW/PS @ U/min 1,47/9000 1,47/9000 Katalysatorschalldämpfer Nein Nein Zündanlage Zündkerze NGK CMR7H-10 NGK CMR7H-10 Elektrodenabstand, mm 0,9-1,0 0,9-1,0 Kraftstoff- und Schmiersystem Füllmenge Kraftstofftank, (l/cm

) 0,75 0,75 Gewicht Ohne Kraftstoff, Schneidausrüstung und Schutz, kg 11,4 11,5 Geräuschemissionen

Gemessener Schallleistungspegel dB (A) 112 112 Schallleistungspegel, garantiert L

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG. Der aufgezeichnete Lautstärkepegel für das Gerät wurde unter Verwendung der originalen Schneidausrüstung mit dem höchsten Pegel gemessen. Die Differenz zwischen garantiertem und gemesse- nem Schallleistungspegel besteht darin, dass beim garantierten Schallleistungspegel auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Äquivalenter Schalldruckpegel am Ohr des Anwenders, gemessen gemäß EN/ISO 11806 und ISO 22868, in [dB(A)] Ausgestattet mit Trimmerkopf (Original) 99 99 Ausgestattet mit Grasklinge (Original) 99 99 Vibrationswerte

Äquivalente Vibrationspegel (a hv,eq ) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s

Ausgestattet mit Trimmerkopf (Original), links/rechts 4,8/4,6 4,8/4,6 Ausgestattet mit Grasklinge (Original), links/rechts 4,4/3,6 4,4/3,6 Zubehör Zubehör Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Grasklinge/Grasmesser Multi 300-3 (Ø 300, 3 Zähne) 537 33 16-03 Multi 255-3 (Ø 255, 3 Zähne) 537 33 16-03 Multi 275-4 (Ø 275, 4 Zähne) 537 33 16-01 Multi 330-2 (Ø 330, 2 Zähne) 537 33 16-03 Kunststoffklingen Tricut Ø 300 mm (Separate Klingen haben die Teilenummer 531 01 77-15) 537 33 16-03 Trimmerkopf T35, T35x (Ø 2,4 – 3,0 mm Kabel) 537 33 16-03 S35 (Ø 2,4 – 3,0 mm Kabel) 537 33 16-03 T45x (Ø 2,7 – 3,3 mm Kabel) 537 33 16-03 S II 537 33 16-03 Stützkappe Fest - Zubehör Art.-Nr. Verwenden mit Heckenschere- zusatz mit Füh- rungsrohr HA

967 02 67-01 543 RBK Zubehör Art.-Nr. Verwenden mit Motorsensen- Anbaugerät mit Führungsrohr SA 850 967 02 69-01 543 RBK

Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 1,2 dB (A).

Berichten zufolge liegt der Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabwei- chung) von 0,2 m/s

1099 - 001 - 01.03.2019 135Zubehör Art.-Nr. Verwenden mit Motorsensen- Anbaugerät mit Führungsrohr GTA 850 967 11 31-0 543 RBK 136 1099 - 001 - 01.03.2019EG-Konformitätserklärung EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt hiermit, dass die rückentragbaren Motorsensen Husqvarna 543RBX, 543RBK mit Seriennummer ab 2016 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen:

• „Maschinen-Richtlinie“ 2006/42/EG vom 17. Mai

• Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014

• Richtlinie „über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen“ 2000/14EC vom 08. Mai 2000. Beurteilung der Übereinstimmung gemäß Anhang V. Informationen zu Geräuschemissionen finden Sie unter Technische Angaben auf Seite 134

• Richtlinie „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten“ 2011/65/EU vom 8. Juni 2011. Die folgenden Normen werden erfüllt:
