GEBRUIKSAANWIJZING 543 RBX HUSQVARNA

Vervoer, opslag en verweringing 239

Montage. 225

EG-conformiteitsverklaring 242

Inleiding

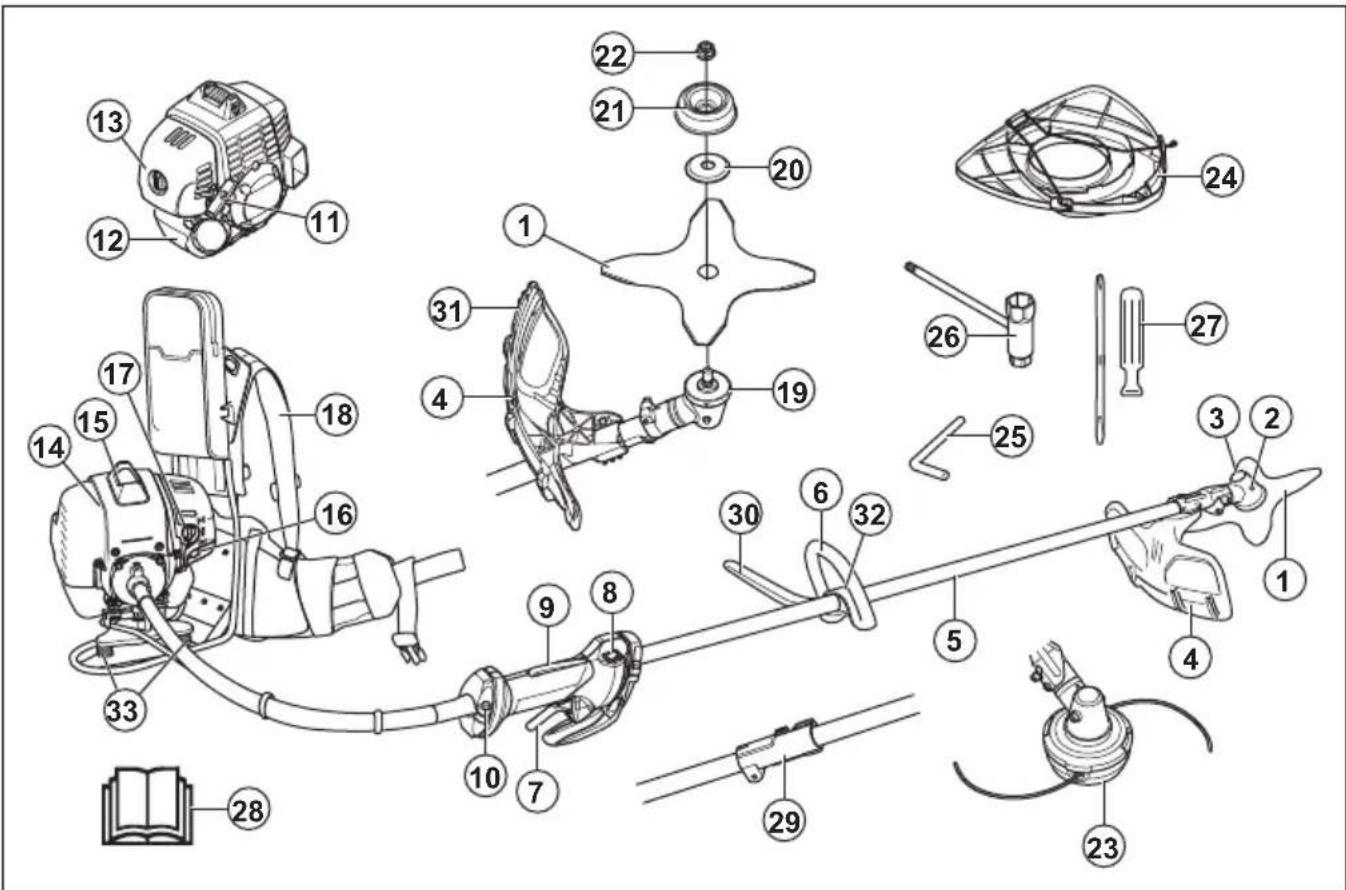

Productverzicht

1. Blad
2. Bijvulopening smeermiddel, hoekoverbrenging
3. Hoekoverbrenging
4. Beschermkap voor snijuitrusting
5. As
6. Lusgreep
7. Gashendel
8. Stopschakelaar
9. Gashendelvergrendeling
10. Flexibele aandrijfaskoppeling
11. Starthendel
12. Brandstoftank

13. Luchtfilterdeksen

14. Cylinderkap

15. Bougiekap en bougie
16. Primerbalg van brandstofpomp
17. Chokehendel
18. Kabelboom
19. Meenemer
20. Steunflens
21. Steunkop
22. Borgmoer
23. Trimmerkop
24. Transportbescherming
25. Borgpen

26. Inbussleutel

27. Schroevendraier

28. Bedieningshandleiding
29. Steelkoppeling (543RBK)
30. J-hendel (barrière)
31. Bescherming
32. Handvatinstelling
33. Trillingdempingsssysteme

Productbeschrijving

Dit product is een bosmaaier met een verbrandingsmotor.

Er worden voortdurend gewerkt aan het verhogen van uw veiligheid en efficientieijdens bedrijf. Neem voor meer informatie contact op met uw servicedealer.

Gebruik

Gebruik het product met een zaagblad, een grasmaaiblad of een trimmerkop voor het snoeien van verschillende soorten vegetatie. Gebruik het product Niet voor andere werkzaamheden dan het trimmen en maaien van grayscale en in de bosbouw. Gebruik een zaagblad voor het zagen van verzelachtige houtsoorten. Gebruik een grasmaaiblad of trimmerkop voor het maaien van grayscale.

Let op: Landelijkke of lokale wettelijke voorschriften konnen van toepassingশ op het gebruik. Volg de eventuele voorschriften op.

Gebruik het product uitsluitend met accessoires die door de fabrikant zich goedgekeurd. Zie Accessoires op pagina 241.

Symbolen op het product

WAARSCHUWING! Dit product is gevaarlijk. Onzorgvuldig of onjuist gebruik van het product kan leiden tot letsel of de dood van de gebruiker of omstanders. Lees en volg alle veiligheidsinstructies in de bedieningshandleiding om letsel bij de gebruiker of omstanders te voorkomen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Gebruik een veiligheidshelm op locaties waar objecten op u konnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming.

Draag goedgekeurde veiligheidshandschoenen.

Gebruik antisliplaarzen voor zwaar gebruik.

Het gebruik van het product kan tot rondvliegende voorwerpen leiden, waardoor letsel kan ontstaan.

Maximum toerental van de uitgaande as.

Houd personen en dieren op een minimale afstand van 15 mijdens het gebruik van dit product.

Risico op terugslag als de snijuitrusting een object raakt dat Niet onmiddelijk worden gesneden. Het product kan lichaamsdelen amputeren. Houd Personen en dieren op een minimale afstand van 15 m tijdens het gebruik van dit product.

Primerbalg van brandstofpomp.

Startknop.

Vul brandstof bij.

Luchtinlaat, zomermodus.

Luchtinlaat, wintermodus.

Geluidsvermogenniveau.

Het product voldoet aan de geldende EGrichtlijnen.

Het productplaatje toont het serienummer. ijjj is het productiejaar, ww is de productieweek.

yyyywwxxxxx

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciele markten.

EU V

WAARSCHUWING: De EU-typegoedkeuring van dit productervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wort gebrukt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wort gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees voordat u het product gaat gebruiken deze instructies aandachtig door en zorg dat u ze heb begrepen. Volg de instructies op.

WAARSCHUWING: Dit product produeert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.

• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

• Gebruik het product nooit wanner u vermoeid of ziek bent of wanner u alcohol, drugs of medicijnen hebt gebruikt. Dit kan uw gezichtsvermögen, oplettendheid,.Coordinatie en beordelingsvermögen beinvloeden.

• Gebruik het product Niet in ongunstige weersomstandigheden, zoals dichte mist, hevige regen, harde wind en hevige koude. Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situations leiden, zo kan de grond glad+zijn of de wind kan de valrichting beinvloeden.
• Wees alg und voorzichtig en gebruik uw gezond verstand. Als u na het lezen van de gebruikershandleiding Niet precies weet hoe u het product moet gebruiken, neem dan contact op met een servicemonteur voordat u verder gaat.
• Verwijder de bougiedop als u geen toezicht houdt op het product.

Veiligheidsinstrumenties voor montage

WAARSCHUWING: Lees voordat u het product gaat gebruiken deze instructies aandachtig door en zorg dat u ze heb begrepen. Volg de instructies op.

• Verwijder de bougiekabel van de bougie voordat u het product monteert.
  Draag goedgekeurde veiligheidshandschoenen.
  Zorg ervoor dat de juiste handgreep, bladbeschemkap en draagstel aan het product zijn bevestigd, wanner u een zaagblad of een grasmaaiblad gelebruikt.
• Een defecte of onjuiste beschemkap kan letselveroorzaken. Gebruik geen snijuitrusting zonder een aan de uitrusting bevestigde goedgekeurde beschemkap.
• Bevestig het koppelingsdeksel en de as goed voordat u het product start. Zo voorkomt u dat de koppeling eraf valt.

Zorg ervoor dat u het deksel en de as goed monteert,voordat u de motor start.
- De meenemer en de steunflens要去en correct in de opening in het midden van de snijuitrusting worden gespositioneerd. Een snijuitrusting die nicht juist worden bevestigd, kan ernstig letsel of de dood veroorzaken.
- Om het product veilig te gebruiken en letsel bij de gebruiker of andere personen te voorkomen, moet het altijd op de juiste manier aan het draagstel worden bevestigd.

Persoonlijke beschermingsmiddelen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

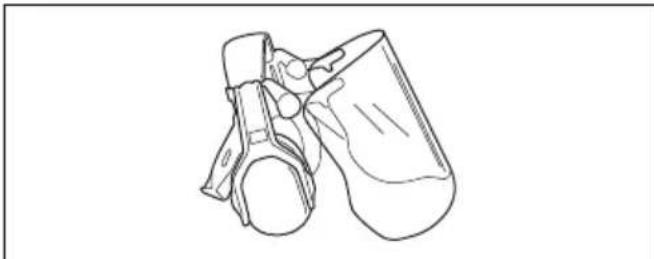

• Draagijdens het gebruik van het product algtdig goedgekeurde persoonlijke beschemmingsmiddelen. Persoonlijke beschemmingsmiddelen hunnen Niet alle risico's uitsluten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemmingsmiddelen.

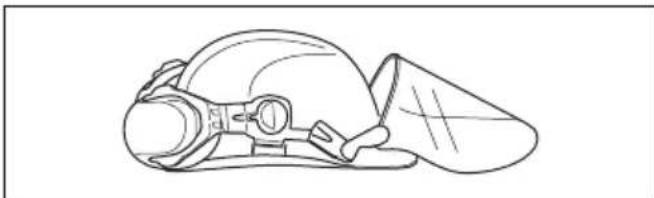

• Gebruik een helm als de bomen in het werkgebied hoger�n dan 2m

• Gebruik goedgekeurde gehoorbescherming.

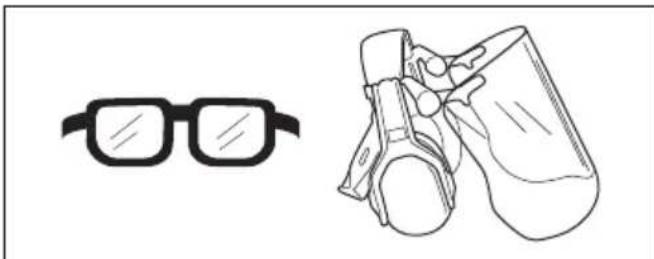

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt,要去 u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril要去 voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

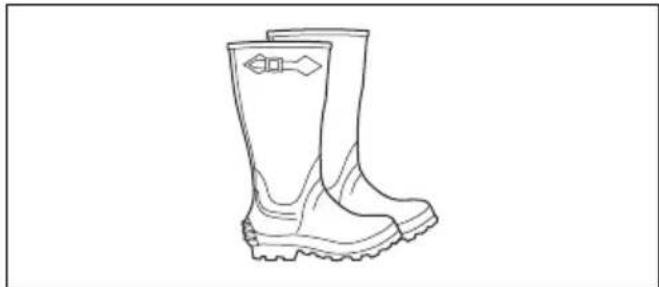

• Gebruik beschermende laarzen met stalen neuzen en antislipzolen.

• Gebruik kleding van stevige stof. Gebruik algijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop Niet op blote voeten. Bind voor de veiligheid langhaar samen tot boven schouderhoogte.
• Houd een EHBO-doos binnen handbereik.

Veiligheidsvoorzieningen op het product

Voor meer informatatie over waar u de veiligheidsvoorzieningen vindt, zie Productoverzicht op pagina 217.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect�n. Controller de veiligheidsvoorzieningen regelmatig op een juiste werking en voer onderhouduit. Als de veiligheidsvoorzieningen defect�n, neem dan contact op met uw Husqvarna serviceworkplaats.
  Voer geen veranderingen aan de veiligheidsvoorzieningen uit. U mag het product Niet gebruiken als afterscheringen, veiligheidsschakelaars of andere veiligheidsvoorzieningen ontbreken of defect zich.
• Voor alle onderhouds- en reparatiewerkzaamheden aan het product, met name ten aanzien van de veiligheidsvoorzieningen, is speciale training nodig.

Als de veiligheidsvoorzieningen de in deze gebruikershandleiding voorgeschreiben controles nicht doorstaan,要去 contact opnemen met de serviceworkplaats. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen serviceworkplaats heeft, vraag hem dan maar de dichtst bijzijdene serviceworkplaats.
- Gebruik geen snijuitrusting zonder een goedgekeurde en correct bevestigde beschermkap. Zie Accessoires op pagina 241.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voordat u het product gaat gebruiken, moet u lezen en begrijpen wat het verschil is:tussen bosmaaien, grasmaaien en gras trimmen.
• Gebruik persoonlijke beschemmingsmiddelen, die Persoonlijke beschemmingsmiddelen op pagina 220.
• Langdurige bloatstelling aan lawaai kan leiden tot permanent gehoorverlies. Gebruik algijd goedgekeurde gehoorbeschemming.
• Let op alarmsignalen en luide stemmen wanner u gehoorbescherming gelebruikt. Doe uw gehoorbescherming algijd af wanner de motor stopt.
• Gebruik het product nooit als het veranderd of defect is.
• Verzeker u ervan dat de bougiedop en startkabel onbeschadigd zijn om het risico van een elektrische schok te voorkomen.
• Kijk rond in het werkgebied en zorg ervoor dat personen, dieren of objecten de veilige werking van het product Niet negatif hunnen beinvloeden.
• Kijk rond in het werkgebied en zorg ervoor dat personen of dieren nicht in aanraking komen met de snijuitrusting of dat zich geraakt worden door objecten die uit de snijuitrusting worden geworpen.
• Onderzoek het werkgebied. Verwijder alle losese objecten, zoals stenen, gebroken glas, spijkers, staaldraad en touw, die wegsglingerd kuren worden of zich rondon de zaaguitrusting+kennen wikkelen.
• Gebruik het product Niet in een situation of locatie waar u geen hulp(Intkrijgen indien zich een ongeval voordoet.
• Gebruik het product Niet zonder een beschemkap.

• Zorg ervoor dat Personen of dieren op een minimale afstand van 15 m blijvenijdens de werkzaamheden. Kijk algijdchter u voordat u zich met het product omdraait. Stop het product onmiddelijk als een person of dier de 15 m-veiligheidszone betreedt. Neem een veiligheidsafstand van ten minste 2 maal de boomhoogte en een minimum van 15 m in acht als er meer dan een persoon in hetzelfde gebied werkt.

• Zorg ervoor dat u veilig kunt bewegen en zorg voor een veilige houding. Controller het gebied rond u op obstakels zoals wortels, rotsen, takken en greppels. Wees voorzichtig bij het werken op hellingen.

• Voorkom overstrekken. Zorg algijd voor een stabiele positie van de voeten en een goed evenwicht.
• Leg het product, alvorens het te starten, op een vlakke ondergrond op minimaal 3 m van de brandstofbron vanwaar u brandstof bijvult. Zorg ervoor dat er geen objeten in de buurt zich van of in aanraking komen met de snijuitrusting.
• Laat een servicemonteur de rotatiesnelheid afstellen als de snijuitrusting stationair draait. Gebruik het product Niet voordat het is afgesteld of gerepareerd.
• Kijkuit voorwegslingerendeobjecten.Draag alttijd goedgekeurde oogbeschemming en blijf uit de buurt van de beschemkap van de snijuitrusting.Stenen anderekleineobjectenkunneninuwogen schieten en blindheid ofander letselveroorzaken.
• Wanner de motor draait, mag u het product alleen neerzetten als u het goed in de gaten kunt honden.
• Verwijder het gesneden materiaal Niet en LAST het Niet door anderen verwijderen, verwijl de motor aan is of de snijuitrusting draait. Dit kan ernstig letselveroorzaken.
• Stop de motor altijd en zorg ervoor dat de snijuitrusting Niet kan draaien alvorens materiala te verwijderen dat rond de bladas is gewikkeld of vastzit:tussen de beschemkap en de snijuitrusting.
• Wees voorzichtig wonneer u in de buurt van de snijuitrusting materiaal verwijdert. De hoekoverbrenging worden heet tijdens bedrijf en kan brandwonden veroorzaken.
• De uitlaatdampen van de motor zijn heet en kuren vonden bevatten. Risico op brand. Wees voorzichtig met droog en brandbaar materiaal.
• Stop de motor voordat u maar een newly werkgebied gaat. Bevestig alsijd de transportbescherming voordat u de uitrusting verplaatst.
  Overmatige bloatstelling aan trillingen kan leiden tot bloedvat- en zenuwbeschadigingen bij personen met een slechte bloedcirculatie. Consulteer uw dokter wanner u symptomen waarneemt die wijzen op overmatige bloatstelling aan trillingen. Dergelijkke symptomen zijn o.a. een doof gevoel, gevoelloosheid, tintelingen, een prikkelend gevoel, pijn, krachtverlies, veranderingen van huidskleur of conditie van de huid. Deze symptomen worden meestal waargenomen in de vingers, handen of polsen. De risico's kunnen bij lage temperaturen toenemen.

Gashendelvergrendeling controlleren

De gashendelvergrendeling vergrendelt de gashendel in de stationaire stand om onbedoelde bediening van de gashendel te voorkomen. Wanner u het handvat van de gashendel loslaat, gaan zowel de gashendel als de

gashendelvergrendeling terug maar hun respectievelijke beginpositions.

1. Druk op de gashendelvergrendeling (A). Zorg dat de gashendel (B) worden losgelaten.

1. Controller of de gashendel (B) vergrendeld is in de stationaire stand wanneer de gashendelvergrendeling worden losgelaten.

1. Druk op de gashendelvergrendeling (A) en contrôleer of deze teruggaat aan de oorspronkelijke stand wonneer u deze loslaat.

1. Controller of de gashendelvergrendeling (A) en de gashendel (B) vrij bewegen.

1. Start het product en LAST het op vol vermogen Werken.Zie De motor starten op pagina 231
2. Laat de gashendel (B) los en controllerer de desnijuitrusting stopt en blijft stilstaan.

WAARSCHUWING: Als de snijuitrusting beweegt wonneer de gashendel in de stationaire stand staat, moet het stationaire toerental worden afgesteld. Zie Onderhoud op pagina 234.

Stopschakelaar controleren

1. Start de motor.
2. Zet de stopschakelaar in de stopstand en zorg ervoor dat de motor stocht.

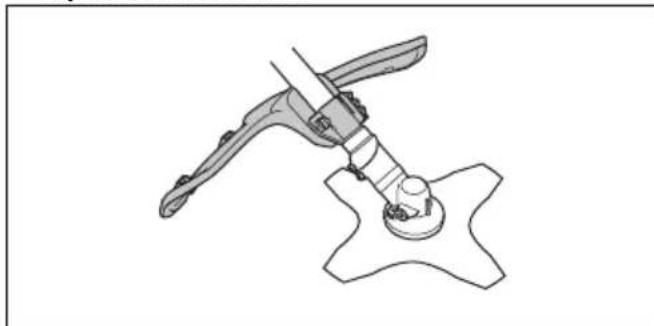

Beschermkap van de snijuitrusting controlleren

WAARSCHUWING: Een verkeerde of defecte beschemkap van de snijuitrusting kan ernstige verwondingen veroorzaken. Zie Veiligheidsinstructies voor montage op pagina 219.

WAARSCHUWING: Gebruik aktijd de voorgeschreiben beschemkap voor de snijuitrusting die u gezruikt. Indien een verkeerde of defeche beschemkap van de snijuitrusting worden gemonteerd, kan dit ernstige verwondingen veroorzaken. Zie Technische gegevens op pagina 240.

De beschemkap van de snijuitrusting voorkomt letsel door losse objcten die in de richting van de gebruiker vliegen. Hij voorkomt ook letsel dat veroorzaakt worden als u met de snijuitrusting in contact komt.

1. Voer een visuele controle uit op beschadigingen, bijvoorbeeld scheuren.

1. Vervang de beschemkap van de snijuitrusting als deze is beschadigd.

Trillingsdempingssysteme controleren

1. Controller de trillingdempers op scheuren of verrorming.
2. Controller of de trillingdempers op de juiste wijze..., Zijn bevestigd op de motor en de handgreep.

Raadpleeg Productoverzicht op pagina 217 voor informatatie over de locatie van het trillingdempingssysteme op uw product.

Geluiddemperscontroleren

WAARSCHUWING: Gebruik nooit een product met een defecte geluidemper.

WAARSCHUWING: Controller of de snijuitrusting Niet beschadigd is. Een beschadigde snijuitrusting kan ongevallenveroorzaken.Vervang snijuitrusting indieneze beschadigd is.

WAARSCHUWING: Gebruik de juiste snijuitrusting. Gebruik de snijuitrusting alleen samen met de door ons aanbevolen beschermkappen, zie Accessoires op pagina 241.

WAARSCHUWING: Houd er rekening mee dat de uitlaatdampen van de motor heet+zijn en vonden kunnen bevatten die brand hunnenveroorzaken. Start het product nooit in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal!

De geluiddempers is bedoeld om geluidsniveauaas zo laag möglich te houden en om de uitlaatgassen weg te voeren van de gebruiker. Voor geluiddempers is het erg belangrijk dat de instructies voor controle, onderhoud en service van uw product gevolgd worden.

• Controller regelmatig of de geluiddempper stevig op het product is bevestigd.

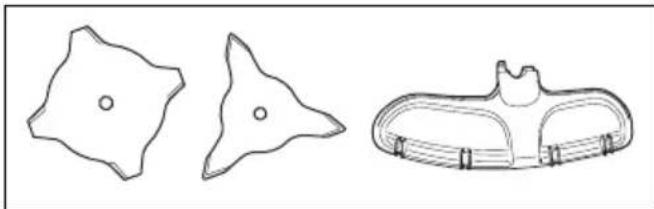

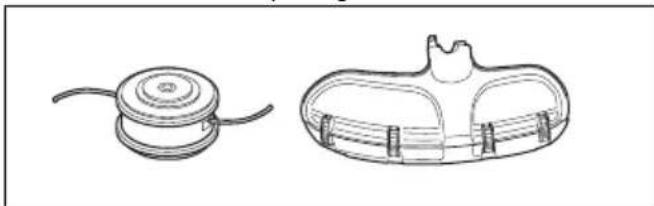

Snijuitrusting

• Gebruik de messen en grasmessen om grof gras te maaien.

• Gebruik de trimmerkop om gras te maaien.

• Een verkeerd geslepen of beschadigd blad verhoogt het risico op ongelukken. Houd de snijtanden van het blad goed en juist geslepen. Volg de instructies in Slijpen van grasmes en grasmaaiblad op pagina 238 en gebruik de aanbevolen vijlmal.

• Controller de snijuitrusting op beschadiging en scheuren. Vervang de snijuitrusting indien deze beschadigd is.
• Gebruik een snijuitrusting alleen samen met aanbevolen beschermkappen. Zie Accessoires op pagina 241.

Snijuitrusting

WAARSCHUWING: De snijuitrusting mag Niet draaien wanner u er werkzaamheden aan uitvoert. Zorg ervoor dat de motor is gestopt. Verwijder de bougiekap voordat u werkzaamheden aan de snijuitrusting uitvoert.

Zaagblad en grasmaaiblad

• Gebruik correct geslepen bladen. Een verkeerd geslepen of beschadigd blad verhoogt het risico op letsel.

• Gebruik correct ingestelde bladen. Correcte bladinstelling is 1 mm. Een verkeerde bladinstelling verhoegt het risico van letsel en schade.

• Raadpleeg de meegeleverde instructies voor het correct slijpen en instellen van het blad.

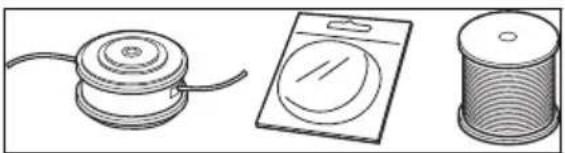

Trimmerkop

WAARSCHUWING: Zorg er altijd voor dat de trimmerdraad strak en gelijkmatig rond de trommel is gewikkeld om schadelijke trillingen te voorkomen.

• Gebruik alleen aanbevolen trimmerkoppen en trimmerdraden.
• Gebruik alleen de aanbevolen snijuitrusting.
• Kleinere machine haben over het algemeenkleine trimmerkoppen nodig en omgekeerd.
• De lenghte van de trimmerdraad is belangrijk. Een langere draad vereist een groter motorvermogen dan een korte, ook al is de diameter van de draad even groot.
• Zorg ervoor dat het mes dat op de trimmerbeschemkap zit, Niet beschadigd is. Hiermee worden de trimmerdraad op de juiste lengte gesneden.
• Om de levensduur van de trimmerdraad te verlengen, kut u deze eenaarragen in water weken voorafgaand aan gebruik.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Stop de motor en zorg ervoor dat de snijuitrusting stopt. Verwijder de cilinderkap en koppel de bougiekap los voordat u het onderhoud uitvoert.
• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas, dat dedood kan veroorzaken. Laat het product nooit binnenshuis of in gesloten ruimten draaien.
• De uitlaatdampen van de motor zijn heet en{kunnen vonken bevatten. Laat het product Niet draaien in gesloten ruimtes of in de buurt van Licht ontvlambaar materiaal.
• Accessoires en wijzigingen aan het product die nicht zichen goedgekeurd door de fabrikant,+kunnen leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik altijd originele accessoires.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, bestaat een verhoogde kans op letsel of schade aan het product.
• Voer alleen onderhoud UIT zoals aanbevolen in deze bedieningshandleiding. Laat een goedgekeurde

Husqvarna-serviceerkplaats alle andere onderhoudswerkzaamheden uitvoeren.

• Laat een erkende Husqvarna serviceworkplaats regelmatig onderhoud aan het product uitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

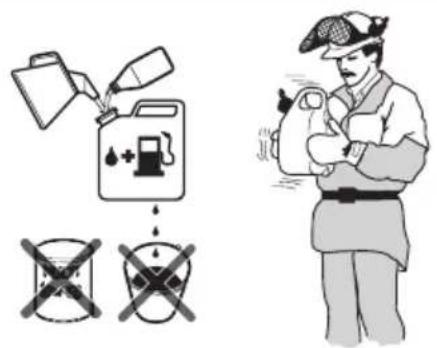

• Meng de brandstof nicht binnenshuis of in de buurt van een warmtebron.
• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ontgewenste brandstof/olie en LAST het product drogen. Verwijder ontgewenste brandstof van het product.
• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaamterecht komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaamterecht kommt, verwijder deze dan met water en zeep.
• Start de motor nicht als u brandstof op het product of op uw lichaam hebt gemorst.
• Start het product Niet als er spreke is van een motorlekkage. Controller de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze+kunnen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letselveroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koalmonoxide.
• Draai de tankdop goed vast, zodate er geen brand kan ontstaan.
• Verplaats het product minstens 3m (10 ft) van de plaatssaar u de brandstoftank hebt gemuld,voordat u het product start.
• Doe nicht te veel brandstof in de brandstoffank.
  Zorg dat er geen brandstof worden gemorst wanner u het product of de jerrycan met brandstof verplaatst.
• Plaats het product of de jerrycan met brandstof Niet op een plaatssaar deze wordtblootgesteld aan

open vuur, vonken of waakvlammen. Zorg dat er geen open vuur aanwezig is in de opslagruimte.

• Gebruik alleen goedgekeurde jerrycans voor het verplaatsen of opslaan van brandstof.

• Leeg de brandstoftank voordat het product gedurende lange tijd worden opgeslagen. Neem lokale wetgeving in acht voor het afvoeren van brandstof.

• Reinig het product voordat het gedurende langeijd wordt opgeslagen.

• Verwijder de bougiekap voordat het product worden opgeslagen, zodate de motor Niet onbedoeld kan starten.

Montage

Inleiding

WAARSCHUWING: Voordat u het product gaat monteren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

WAARSCHUWING: Verwijder de bougiekabel van de bougie voordat u het product monteert.

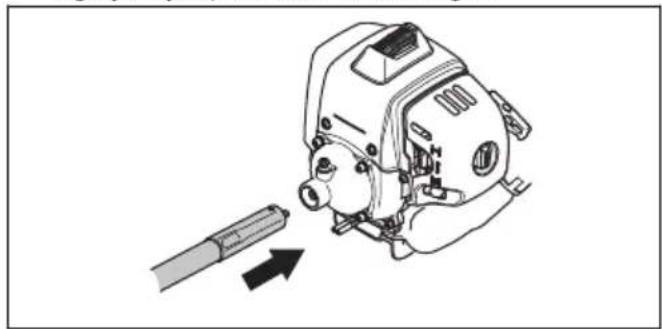

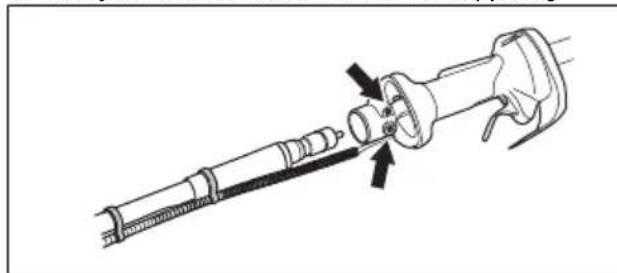

De flexibele aandrijfas monteren

1. Verwijder de 2 schroeven van de askoppeling.

1. Steek de flexibele aandrijfas door de lussen bij de kabelboom.
2. Draai de flexibele aandrijfas en druk er tegelijkertijd op om deze te bevestigen.
3. Draai de 2 schroeven vast.
4. Monteer de bus van de aandrijfas in het koppelingsdeksel. Draai de aandrijfas en druk er tegelijkertijd op om deze te bevestigen.

1. Zorg ervoor dat de borgpen wee terugkeert maar de oorspronkelijke stand.

De gaskabel en de draden van de stopschakelaar aansluten

1. Open de kap.

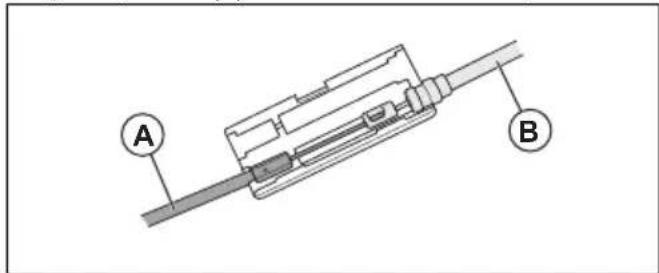

2. Sluit de gaskabel aan vanaf de kabelboom (A) en de gasklepdraad (B) vanaf de motor in de kap.

1. Sluit de kap.

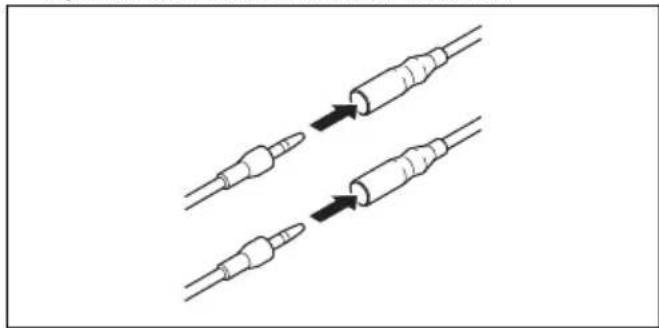

2. Sluit de draden van de stopschakelaar aan op de bijbehorende connectoren van de motor.

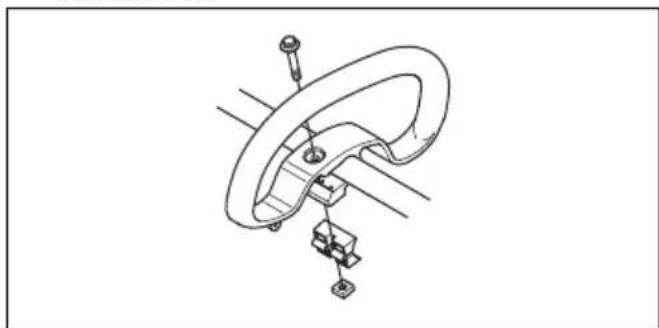

Lusgreep monteren

1. Plaats de lushandgreep op de steel.
2. Bevestig de afstandhouser in de gleuf in de Iusgrep. Breng de moer en schroef aan. Zet nicht helemaal vast.

1. Stel het product af op de gewenste werkstand.
2. Draai de moer en schroef vast.

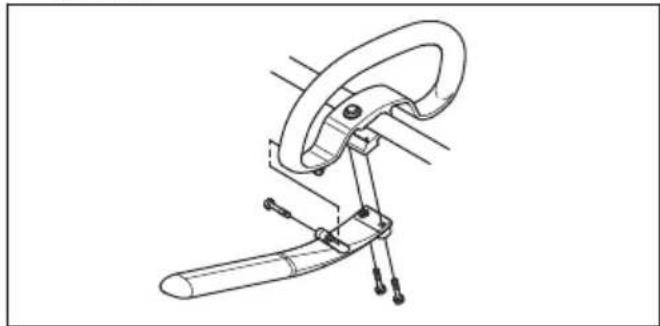

De J-hendel monteren

WAARSCHUWING: Gebruik de J-hendel met grasmaaiblen/grasmessen of trimmerkoppen/kunststof bladen. Gebruik

geen zaagbladen of maaibladen met de J-hendel.

1. Bevestig de J-hendel met 3 schroeven aan de lusgrep.

1. Stel het product af op de gewenste werkstand.
2. Draai de schroeven vast.

Snijuitrusting monteren

De snijuitrusting omvat een snijuitrusting en een beschermkap voor de snijuitrusting.

WAARSCHUWING: Draag beschermende handschoenen.

WAARSCHUWING: Gebruik algijd de beschermkap voor de snijuitrusting die voor de snijuitrusting worden aanbevolen. Zie Accessoires op pagina 241.

WAARSCHUWING: Een verkeerd bevestigde snijuitrusting kan leiden tot ernstig letsel of de dood.

De beschemkap van de snijuitrusting en trimmerkop monteren en demonteren

OPGELET: Controller of de verlenging van de beschermkap is aangebracht.

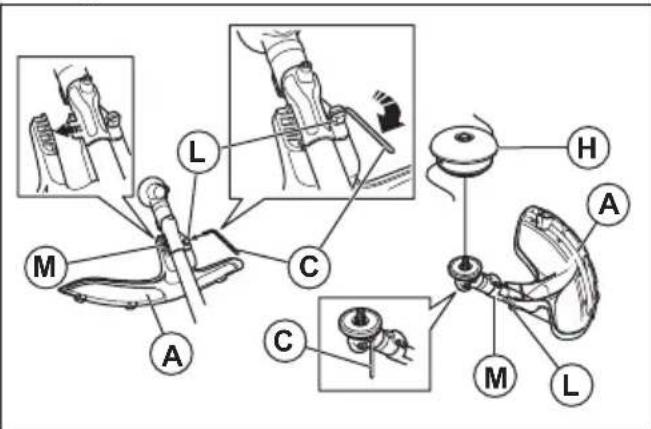

1. Bevestig de juiste beschermkap van de snijuitrusting (A) voor de trimmerkop. Zie Snijuitrusting op pagina 223.
2. Zet het de beschermkap van de snijuitrusting in de passing op de steel.
3. Bevestig de beschermkap van de snijuitrusting met de bout.
4. Monteer de meenemer (B) op deuitgaande as.

5. Draai de uitgaande as totdat een van de openings in de meenemer op een lijn ligt met de overeenkomstige opening in het tandwielhuis.

6. Breng de borgpen (C) aan in de opening om de as te vergrendelen.

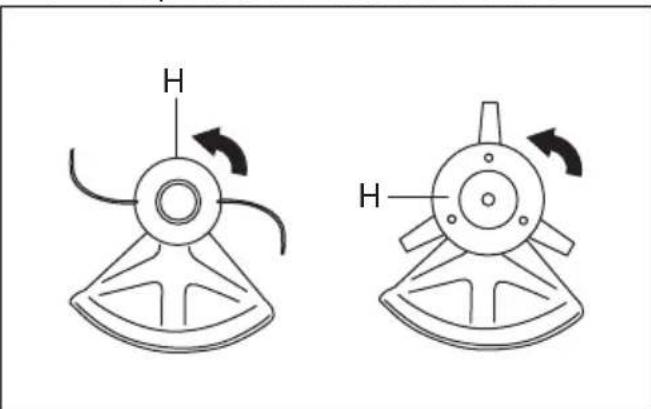

1. Zet de trimmerkop/kunststof bladen (H) in de tegenovergestelde richting van de richting waarin de trimmerkop draait/de kunststof bladen draaien.

1. Ga voor het demonteren in omgekeerde volgorde van de instructies te werk.

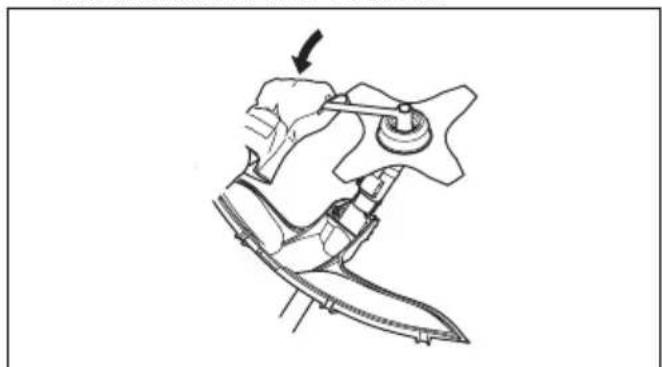

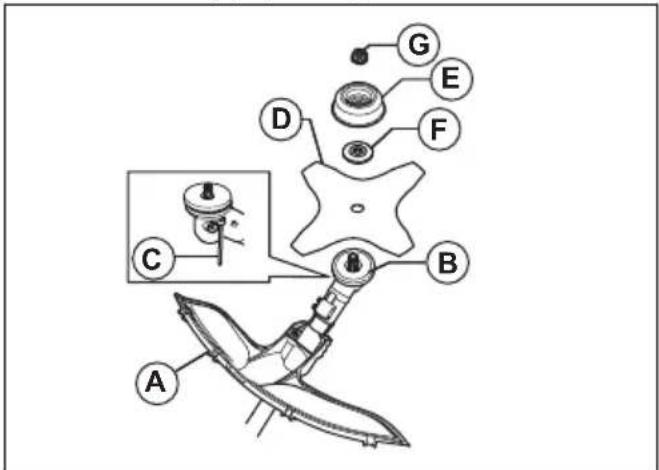

Het grasmaaiblad en de bladbeschemkap/ combibeschemkap bevestigen

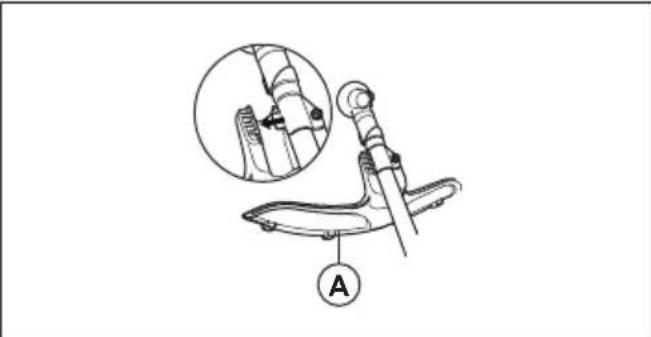

1. Zet de bladbeschemkap/combibleschemkap (A) op de as en draai de bout vast om te bevestigen.

1. Controller of de verlenging van de beschemkap is verwijderd.
2. Draai de uitgaande as totdat een van de openings in de meenemer (B) op een lijn ligt met de overeenkomstige opening in het tandwielhuis.

3. Breng de borgpen (C) aan in de opening om de as te vergrendelen.

4. Monteer het grasmaaiblad (D), de steunkop (E) en de steunflens (F) op deuitgaande as.

1. Zorg ervoor dat de meenemer met steunflens correct aangrijpt in de middelste opening van het grasmaaiblad.

1. Bevestig de moer (G).

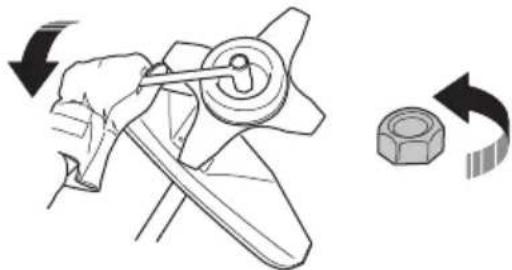

2. Draai de moer vast met de dopsstreutel. Houd de steel van de dopsstreutel zich bij de bladbeschemkap vast. Draai vast in de tegenovergestelde rotatierichting van de snijuitrusting. Draai het vast met een aanhaalmoment van 35 tot 50 Nm.

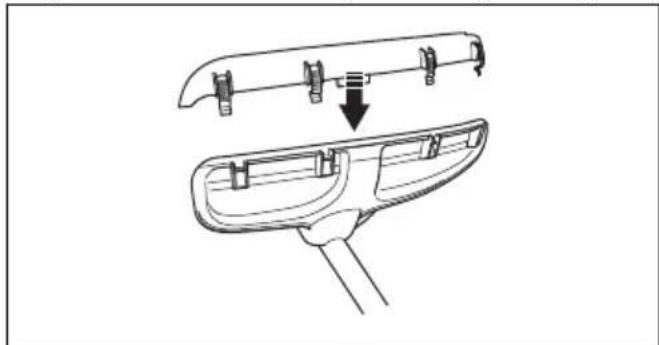

De verlenging van de beschemkap bevestigen

OPGELET: Gebruik de verlenging van de beschermkap wanner u een trimmerkop/ kunststof blad gebruikt. Gebruik de verlenging van de beschermkap nicht wanner u een grasmaaiblad gebruikt.

1. Plaats de verlenging van de beschemkap in de groef van de beschemkap van de snijuitrusting.

1. Breng de verlenging van de beschemkap met de 4 vergrendelingshaken aan op de beschemkap van de snijuitrusting.

De verlenging van de beschemkap verwijderen

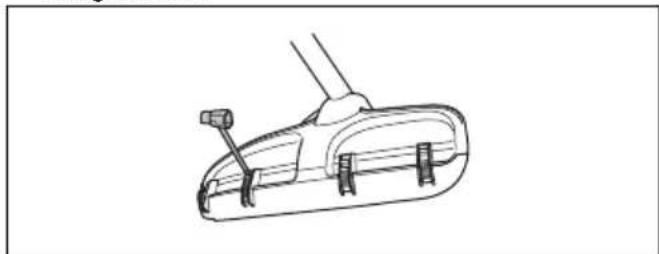

Maak de vergrendelingshaken los met de bougiesleutel.

De transportbescherming installeren

1. Breng het blad aan in de transportbescherming (A).

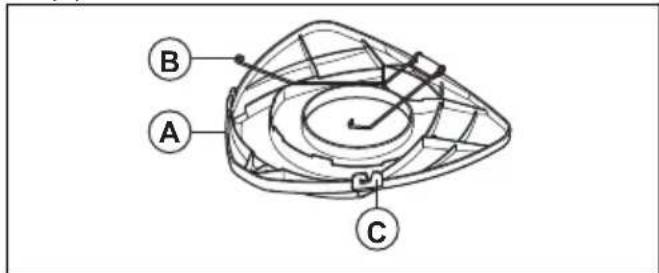

2. Breng de twee bevestigingen (B) aan in de sleuven (C) om de transportbescherming te bevestigen.

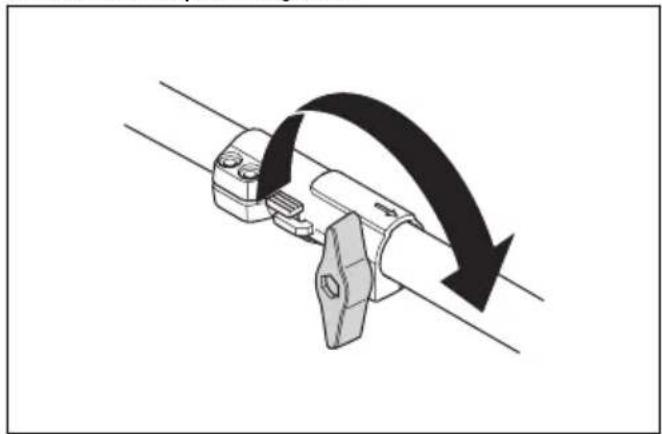

De deelbare steel monteren

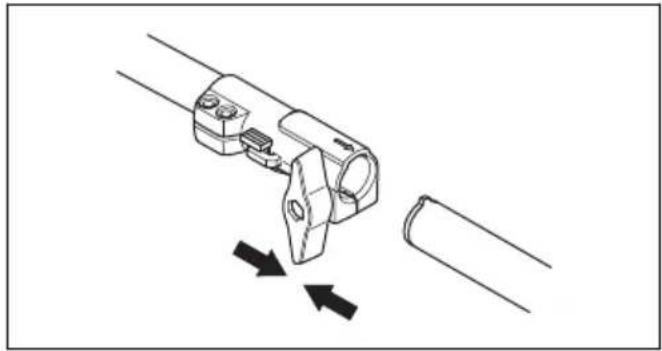

1. Draai aan de knop om de koppeling los te make.
2. Lijn de nok op de snijuitrusting (A)uit met de pijl op de koppeling (B).

1. Duw de steel voorzichtig in de koppeling tot u een klik hoog.

1. Draai de knop volledig vast.

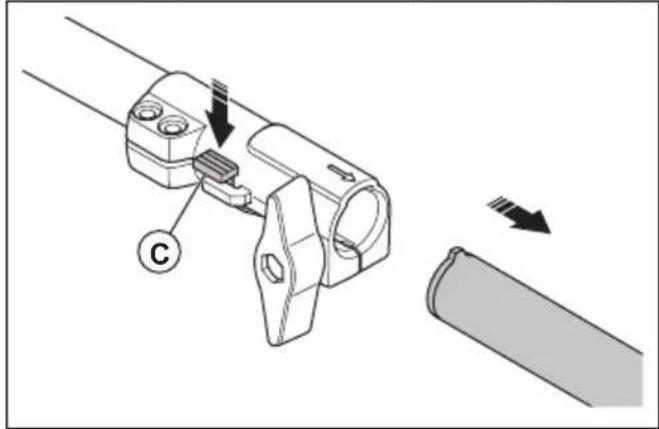

Deelbare steel demonteren

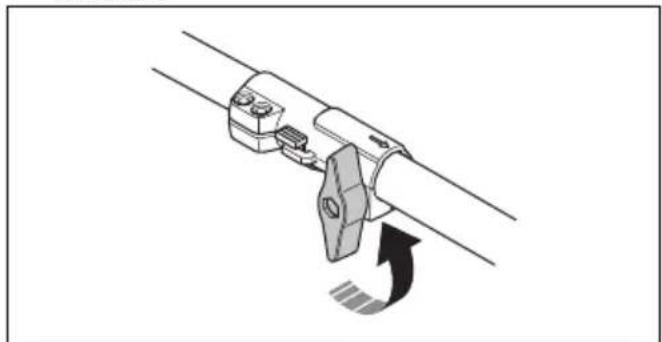

1. Draai de knop 3 slagen ofeer om de koppeling los te make.

1. Druk de knop (C) in en houd deutsche ingedrukt.

2. Houd deze stevig vast aan het uiteinde van de steel waarop de motor is bevestigd.

3. Trek het hulpstuk in een rechte vrij uit de koppeling.

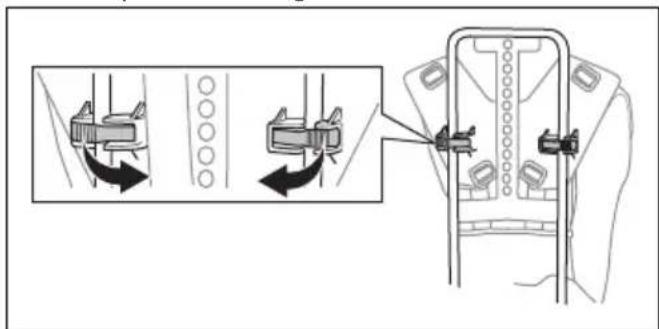

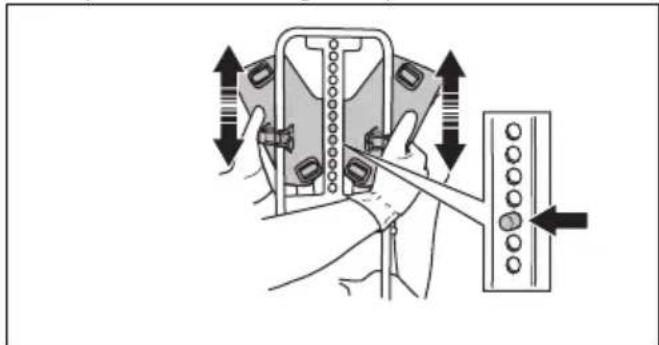

De hoogte van dechterplaat aanpassen

1. Maak de 2 bevestigingen los waarmee dechterplaat is bevestigd.

1. Maak dechterplaat aan een zijde van het frame los.

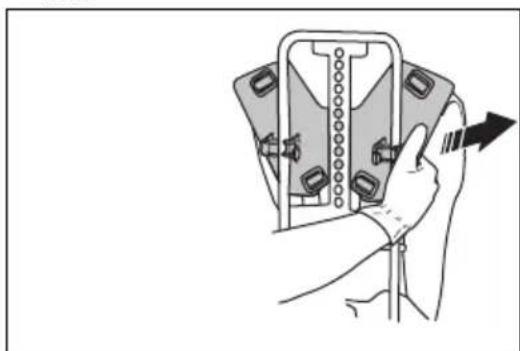

1. Stel de hinterplaat in op de juiste hoogte. Zorg dat de pen in een van de gaten op het frame valt.

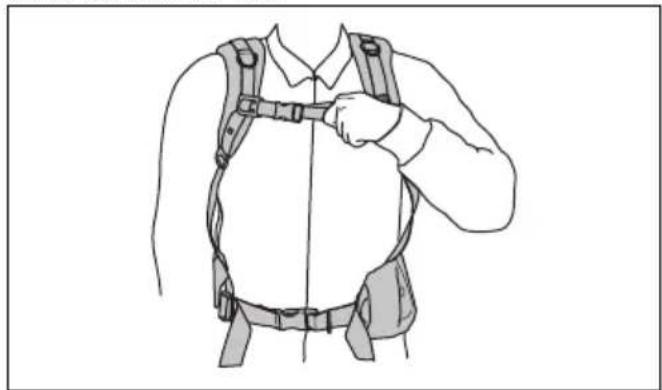

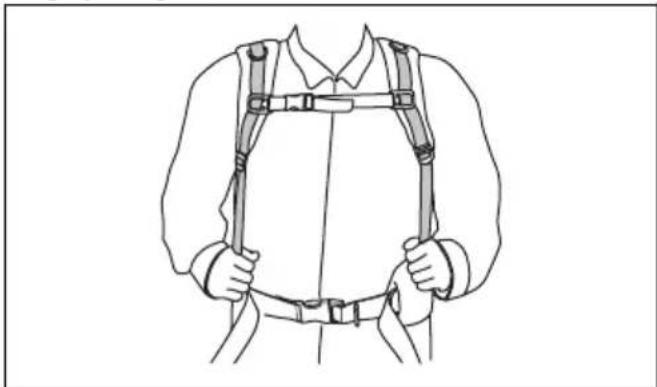

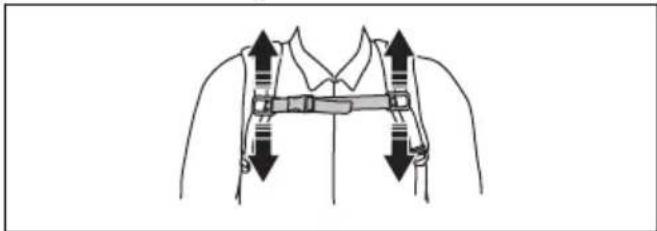

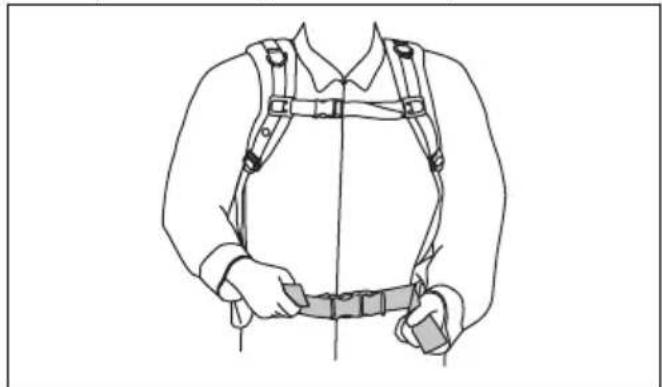

Draagstel afstellen

1. Doe het draagstel van het product om.

2. Trek de heupband stevig aan. Zorg ervoor dat de heupband in een lijn is met de heup.

1. Zet de borstriem vast.

1. Stel de borstband verticaal af. Zorg ervoor dat de borstband strak wegen uw lichaam zit.

1. Stel de schouderband zodanig af dat het gewicht gegelijkmatig over uw schoulders verdeld is.

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

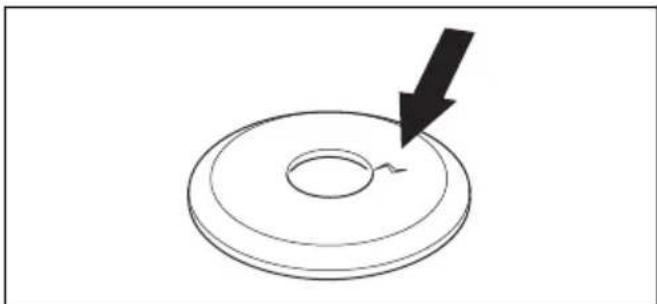

Voordat u het product gaat bedieren

• Controller het werkgebied zoday u op de hoogte bent van het soort terrein, de helling van de ondergrond en of er obstakels zoals stenen, takken en greppels zich.
  Voer een revisie-inspectie van het product UIT.
  Voer de veiligheidsinspecties, onderhoud en servicebeurten uit die in deze handleiding worden aangegeven.
• Zorg dat alle afterschermingen en beschemmkappen, handgrepen en de snijuitrusting correct zijn aangebrachte en onbeschadigd+zijn.

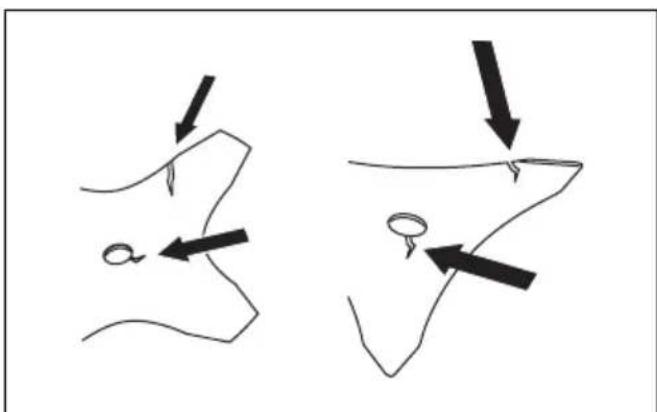

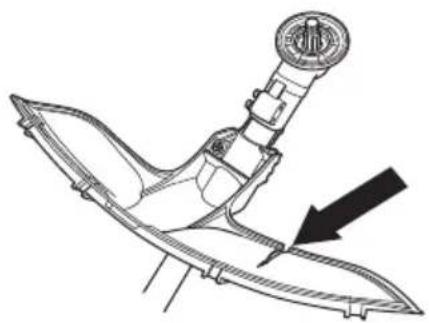

• Zorg dat er geen scheuren zich aan de onderkant van de grasmaaibladtanden of bij de opening in het

midden van het blad. Vervang het blad als dit beschadigd is.

• Controller de steunflens op scheuren. Vervang de steunflens als deutsche beschadigd is.

• Controller of de borgmoer Niet handmatig kan worden verwijderd. Als u de borgmoer handmatig

kunt verwijderen, worden de snijuitrusting nicht afdoende vergrendeld en moet u de moer verrangen.

• Controller de bladbeschemkap op beschadigingen of scheuren. Vervang de bladbeschemkap als hij geraakt is of scheuren heeft.

• Controller de trimmerkop en de beschemkap voor de snijuitrusting op beschadigingen of scheuren. Vervang de trimmerkop en de beschemkap voor de snijuitrusting als ze geraakt zichn of scheuren hebben.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade. Gebruik een(AP) mengsel van benzine en tweetaktolie.

Benzine

OPGELET: Gebruik alkijd een benzine-oliemengsel van goede kwaliteit met een octaangetal (RON) van minimaal 90. Benzine met een lager octaangetalveroorzaakt maybeijk pingelen.Dit leidt tot een hogere motortemperatuur, wat ernstige schade aan de motor kanveroorzaken.

OPGELET: Als uw product is uitgerust met een katalysator gebruik dan een meldsel van loodvrijne benzine/olie van goede kwaliteit. Gelode benzine beschadigt de katalysator.

• Gebruik, indien verkrijgbaar, milieuvriendelijkne benzine, de zogenoemde alkylaatbenzine.

• Met ethanol gemengde brandstof, E10, kan worden gebruikt (max. 10% ethanol). Het gebruik van brandstoffen met een hoger percentage ethanol dan in E10 za leiden tot een arm meldsel en kan schade aan de motor veroorzaken.
  Wij raden een hoger octaangetal aan wanner u voortdurend met een hoog toerental werkt.

Husqvarna alkylaatbrandstof

Wij bevelen aan om Husqvarna alkylaatbrandstof te gebruiken voor de Beste prestaties. De brandstof bevat minder gevaarlijke stoffen dan reguliere brandstof, waardoor de uitsstoet van gevaarlijke uitaatgassen worden beperkt. De brandstof zorgt bij verbranding voor een ginge hoeveelheid gevaarlijke restanten, waardoor de onderdelen van de motor schoner blijven. Dit verlangt de levensduur van de motor. Husqvarna alkylaatbrandstof is Niet in alle markten verkrijgbaar.

Tweetaktolie

OPGELET: Een ongeschichte oliekwaliteit en/of een onjuiste olie-brandstofverhouding kan het product beschadigen en de levensduur van de katalysatoren verkorten.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboardmotoren, zogenaamde outboardoil.

OPGELET: Gebruik geen olie die is bedoeld voor viertaktmotoren.

• Gebruik voor de Beste resultaten en optimale prestaties Husqvarna tweetaktolie.
• Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedaler.

Benzine, I Tweetaktolie, I
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

Benzine en tweetaktolie(OPEN

OPGELET: De kans bestaat datkleine fouten een grote invloed hebben op de mengverhouding wanner u kleine hoeveelheden brandstof mengt.Meet nauwkeurig de hoeveelheid olie die moet worden toegevoegd, om ervoor te zorgen dat u het juiste mengsel krijgt.

1. Giet eerst de helft van de te gebruiken benzine erin.
2. Voeg de volledige hoeveelheid olie toe en meng (schud) het brandstofmengsel.
3. Giet er daarna de resterende hoeveelheid benzine bij.
4. Meng (schud) het brandstofmengsel goed en vul de brandstoftank van het product.
5. Leeg en reinig de brandstoftank indien u het product enigeijd Niet gebruikt.

Let op: Meng per keer niet meer brandstof dan u binnen 1 maand gebruikt en meng benzine en olie.altijd in een schone container die bestemd is voor brandstof.

Brandstoftank vullen

1. Maak het gebied rondom de brandstoftankdop goed schoon.
2. Schud de container en zorg ervoor dat de brandstof volledig is gemengd. Gebruik een brandstofcontainer met een anti-morsschenktuit.
3. Vul de brandstoftank.

4. Draai de tankdop volledig vast.

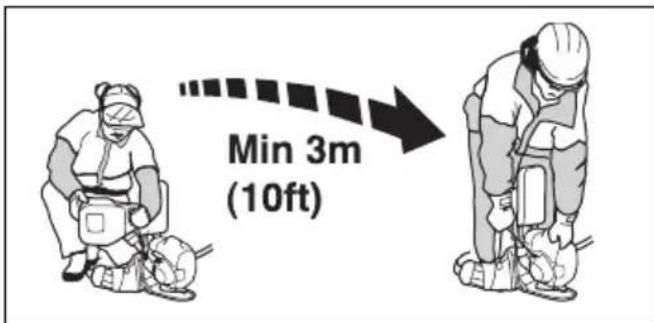

5. Verwijder het product altiijd ten minste 3m (10 ft) uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

OPGELET: Verontreinigungen in de tank kuren defecten veroorzaken. Reinig de brandstoftank en de kettingolietank regelmatig en verrang het brandstofffilter een keer per staat of vaker.

De motor starten

WAARSCHUWING: Houd de veiligheidsafstand van 15 m aan wanner de motor start. Er bestaat een risico dat de snijuitrusting begint te draaien.

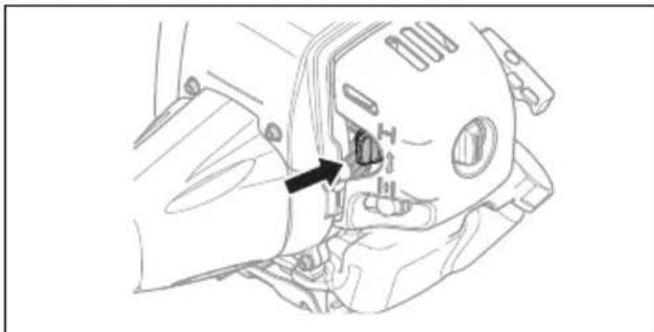

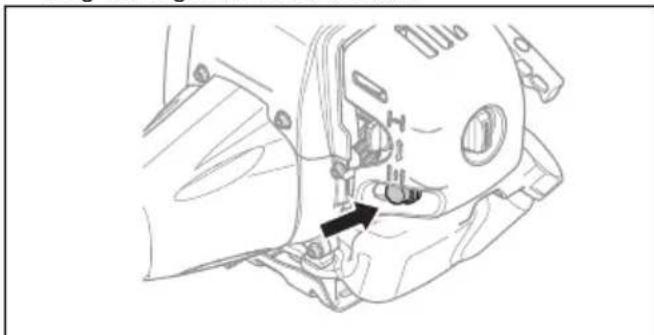

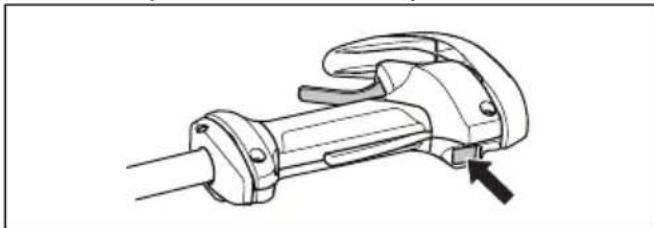

1. Zet de stopschakelaar in de startupie.

1. Duw op deprimerbalg van brandstofpomp totdat de balg worden gevuld met brandstof.

1. Zet de chokehendel in de chokestand.

1. Druk de behuizing van het apparaat met uw linkerhand op de grond. Stap Niet op het product.
2. Trek langzaam aan de startkoordhendel totdat u enige waarstand voelt en trek dan met kracht aan de startkoordhendel.

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

1. Blijf aan de startkoordhendel trekken totdat de motor start.

OPGELET: Trek Niet aan het startkoord totdat deze stopt. Laat het startkoord Niet los wonneer het volledig is uitgetrokken. Laat het startkoord langzaam los. Risico op beschadiging van het product.

1. Wanner de motor start, zet u de chokehendel in de bedrijfsstand en geeft u vol gas. De gashendel worden automatisch ontkoppeld vanuit de beginpositie.
2. Zorg ervoor dat de motor soepel loopt.

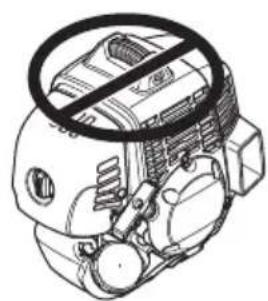

WAARSCHUWING: Houd lichaamsdelen uit de buurt van de bougiekap. Er bestaat gevaar voor brandwonden. Gebruik het product nooit met een beschadigde bougiekap. Risico van elektrische schok.

Motor uitschakelen

Zet de stop-schakelaar in de stop-stand.

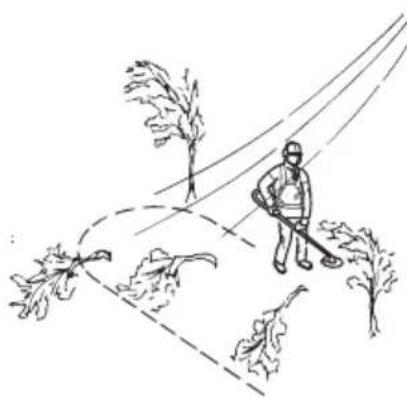

Algemene werkinstructies

WAARSCHUWING: Wees voorzichtig wanner u een boom zaagt die gespannen staat. Hij kan terugspringen terug maar zijn normale positie voor of na het zagen en u of het product raken en letsel veroorzaken.

Zorg voor een open ruimte aan een Kant van het werkgebied en begin vanaf waar met de werkzaamheden.

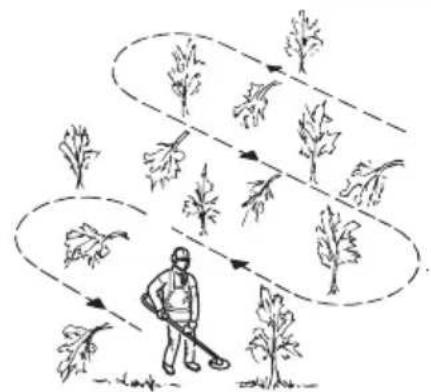

Beweeg in een regelmatig patroon over het werkgebied.

• Verplaats het product helemaal waar links en rechts om een bredte van 4 tot 5m bij elke draai te make.
  Maak een lenghte vrij van 75 m voordat u omdraait en terug gaat. Verplaats de jerrycan met benzine met u mee.
• Verplaats u in een richting waar u zo min möglichk over greppels en obstakels gaat.
• Verplaats u in de richting waar de wind zorgt dat de gesneden vegetatie in het vrijgemaakte gebied valt.

• Verplaats uangs hellingen, Niet op en neer.

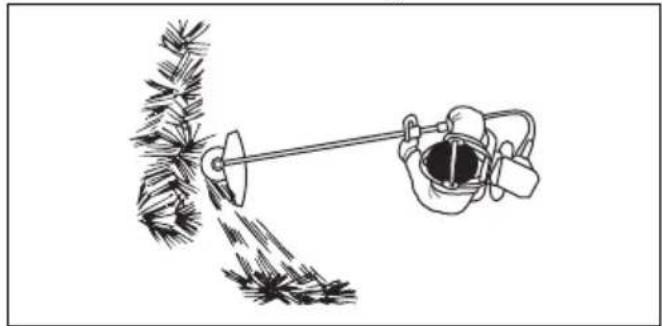

Grasmaaien met een grasmaiblad

OPGELET: Gebruik geen grasmaaibladen en grasmessen op hout. Gebruik grasmaaibladen en grasmessen uitsluitend voor lang of ruw gras.

Beweeg het product van de ene kant maar de andere kant.
- Start de beweging van rechtsaar links wanner u maait. Beweeg het productaar rechts voordat u opnieuwGaatmaien.

• Maai met de linkerkant van het grasmaaiblad.

• Houd het grasmaaiblad iets schuin waar links zodat het gras in een streng worden gelegd. Dit maakt het eenvoudiger om het gras te verzamelen.
  Zorg voor een stabiele positie met uw voeten uit elkaar.
• Beweeg voorwaarts na iedere bewegingaar rechts en zorg wederom voor een stabiele positie voordat u opnieuwGaatmaaien.
• Houd de steunkop met een lichte druk op de grond om ervoor te zorgen dat het grasmaaiblad Niet de grond raakt.
• Volg deutsche instructies op om het risico dat het maaisel zich rond het grasmaaiblad wikkelt, te verlagen:

a) Geef vol gas.
b) Ga Niet met het grasmaaiblad door het maaisel wanner u het product van links maar rechts beweegt.
- Stop de motor en verwijder het product los van het draagstel voordat u het maaisel verzamelt. Plaats het product op de grond.

Gras trimmen met trimmerkop

Gras trimmen

1. Houd de trimmerkop vlak boven de grond en schuin.
   Druk de gastrrimmerdraad Niet in het gras.

1. Verkort de lenghte van de trimmerdraad met 10-12 cm/4-4,75 inch.

2. Verlaag het motortoerental om het risico op schade aan planten te beperken.

3. Gebruik 80% van het vermogen wanner u in de buurt van objcten gras maait.

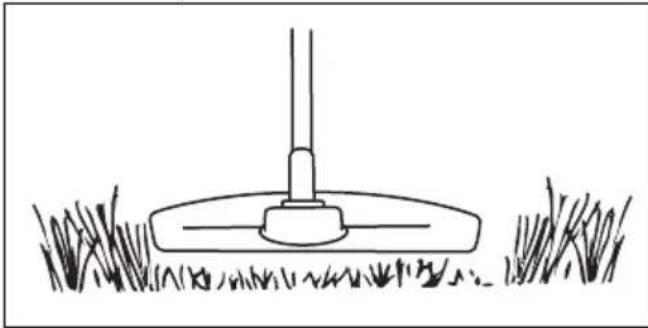

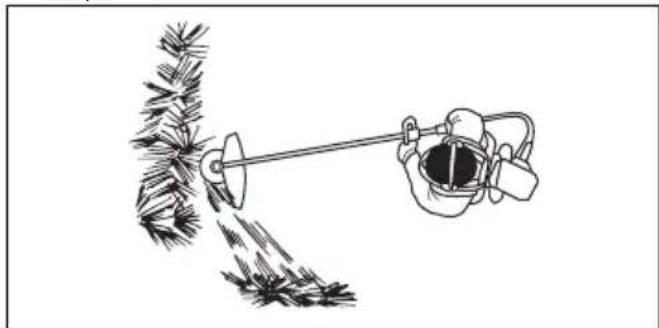

Gras maaien met een grasmaaiblad

1. Sta met uw voeten uit elkaarijdens het gebruik van het product. Zorg ervoor dat u stevig staat.
2. Plaats de steunkop Lichtjes op de grond. Dit voorkomt dat het blad de grond raakt.

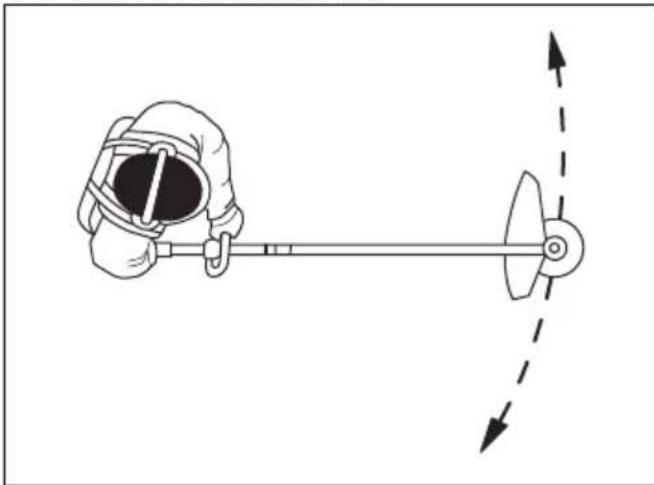

3. Gebruik een pendelende beweging van rechts waar links voor een goede maaibeweging. Gebruik de linkerkant van het blad om te snijden (tussen 8 en 12uur).

1. Kantel het blad maar links bij het maaien van gras.

Let op: Het gras za hierdoor in een lijn liggen.

1. Gebruik een pendelende beweging van links waar rechts voor de retourbeweging.
2. Houd bij het werk een ritme aan.
3. Beweeg waar voren en zorg dat u stevig staat.
4. Stop de motor.
5. Verwijder het product uit de klem op het draagstel.
6. Plaats het product op de grond.
7. Verzamel het maaisel.

Gras maaien

1. Zorg dat de trimmerdraad parallel loopt aan de grond wanner u gaat maaien.

1. Duw de trimmerkop Niet op de grond. Dit kan schade aan het product veroorzaken.

2. Gebruik de maximale snelheid.

Gras vegen

De luchtstroom van de roterende trimmerdraad kan worden gebruikt om maaisel UIT een gebied te verwijderen.

1. Houd de trimmerkop met de trimmerdraad parallel aan de grond en boven de grond.
2. Geef vol gas.
3. Beweeg de trimmerkop van de ene maar de andere kant en veeg het gras.

WAARSCHUWING: Reinig de kap van de trimmerkop algijd wonneer u een neue trimmerdraad monteert, om onbalans en trillingen in de hendels te voorkomen. Controleer ook de andere onderdelen van de trimmerkop en reinig deze indien nodig.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de

beschikbaarheid van professionele reparations en onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan maar de dichtstbijzijdene servicewerkplaats.

Onderhoudsschema

Onderhoud	Elke dag	Wekelijks	Maande- liks
Reinig het externe oppervlak. X
Controler het draagstel op beschadigingen. X
Controler de hendel en handgreep om er zeker van teijken dat ze goed vastzit- ten en nicht beschadigdijken.	X
Controler of de gashendelvergrendeling en de gashendel goed werken. X
Controler of de stopschakelaar goed werkt. X
Zorg ervoor dat de snijuitrusting Niet draait op stationair toerenal. X
Onderhoud	Elke dag	Wekelijks	Maande- lijkss
Maak het luchtfilter schoon. Vervang indien nodig. X
Controller of het blad scherp is en correct in het midden is geplaatst. Controller op scheuren. Als het blad Niet goed in het midden zit, kan het product bescha- digd raken.	X
Controller de beschermkap van de snijuitrusting op beschadigingen en sche- ren. Vervang deze indien beschadigd.	X
Controller de trimmerkop op beschadigingen en scheuren. Vervang deze indien beschadigd.	X
Controller of de schroeven en moeren goed zijn vastgedraaid. X
Controller de motor, de brandstoftank en de brandstoffleidingen op lekkages. X
Controller de transportbescherming. Controller of het blad Niet beschadigd is en zorg dat de transportbescherming correct kan worden bevestigd.	X
Reinig het koelsystem. X
Controller de starter en het startkoord op beschadigingen. X
Controller de trillingsdempers op beschadigingen en scheuren. X
Reinig het externe oppervlak van de bougie. Verwijder hem en controller de af- standussen de elektroden. Stel de elektronafstand in op de juiste afstand (zie Technische gegevens op pagina 240) of vervang de bougie. Zorg ervoor dat de bougie een onderdrukking hebft.		X
Reinig het externe oppervlak van de carburateur en het gebied er omheen. X
Controller of de hoekoverbrengging voor % bevuld is met vet. Gebruik special- vet om bij te vullen, indien nodig.		X
Maak het vonkenopvangnet van de geluidemper schoon of vervang het. X
Controller of het brandstofffilter Niet is verontreinigd en of de brandstoffleiding geen barsten of andere defecten vertoont. Vervang indien nodig.			X
Controller alle kabels en aansluitingen. X
Controller de koppeling, de koppelingsveren en koppelingsstrommel op slijtage. Als het nodig is om een of meer van deze eenheden te vervangen, neem dan contact op met uw servicedealer.			X
Vervang de bougie. Zorg ervoor dat de bougie een onderdrukking heeft. X
Controller het vonkenopvangnet van de geluidemper en maak het eventueel schoon.			X

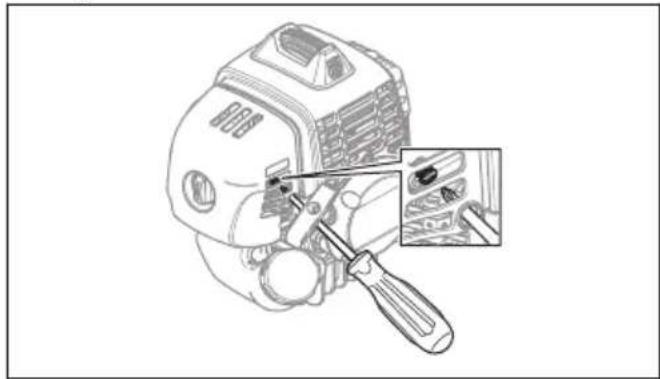

Stationair toerental afstellen

Uw Husqvarna product is vervaardigd volgens specificaties die de uitstoot van schadelijke stoffen beperken.

• Zorg dat het luchtfilter schoon is en dat het luchtfilterdeksen is aangebrachte voordat het stationaire toerental worden afgesteld.
• Stel het stationaire toerental af met de bijbehorende T-stelschroef met de markings "T".

WAARSCHUWING: Als de snijuitrusting Niet stopt wanner u het stationair toerental afstelt, neem dan contact op met uw dichtstbijzijnde servicededealer. Gebruik het product Niet voordat het is juist afgesteld of gerepareerd.

• Het stationaire toerental is juist wonneer de motor in alle standen soepel draait. Het stationaire toerental要去lager zijn dan het toerental waar bij de snijuitrusting begint te draaien.

• Draai de stelschroef rechtsom tot de snijuitrusting begint te draaien.

1. Draai de stelschroef linksom tot de snijuitrusting stopt.

Let op: Zie #voer het aanbevolen stationair toerental.

Koelsystem reinigen

OPGELET: Een vuil of verstopt koelsysteme kan tot oververhitting en schade aan het product leiden.

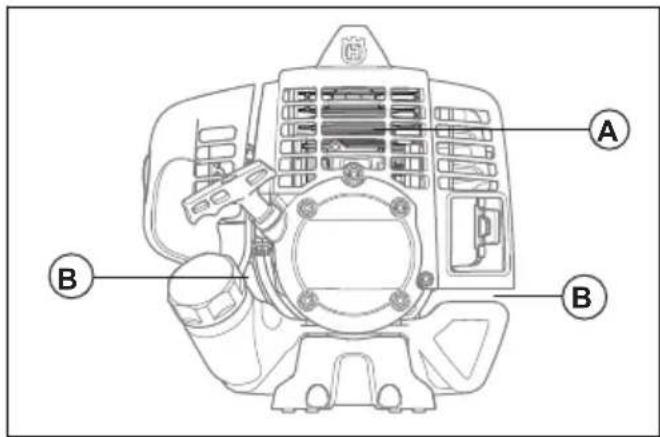

Het koelsystem omvat:

• De koelribben op de cilinder (A).
• De luchtinlaat (B).

• Zorg ervoor dat het koelsystemeert Niet vuil of verstopt is.
  Maak het koelsystem wekelijks schoon met een borstel, of vaker indien nodig.

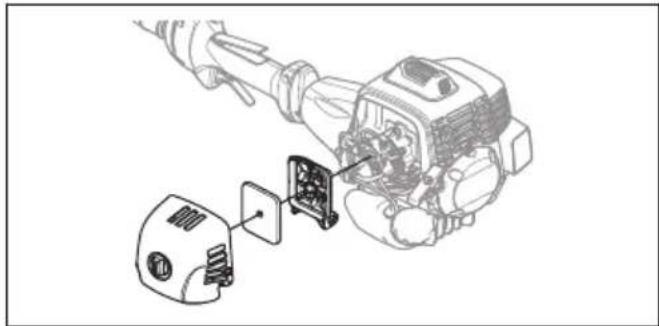

Het luchtfilter reinigen

OPGELET: Een beschadigd luchtfilter moet algtd worden verrangen.

Als u een luchtfilter langeijd gebruikt, kan dat nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig door een neuew exemplaar.

1. Verwijder het luchtfilterdeksel en verwijder het luchtfilter.

1. Reinig het luchtfilter met perslucht.
2. Reinig het binnenoppervlak van het filterdeksel. Gebruik perslucht of een borstel.
3. Zorg ervoor dat het filter droog is.

Brandstofffilter

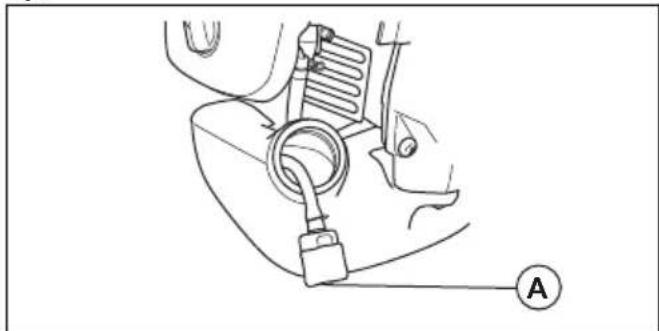

Als de motor Niet genoeg brandstof krijgt toegevoerd, controller dan of de luchtopening van de brandstoffankdop en het brandstofffilter (A) Niet verstopt zich.

Smeermiddel aanbrengen op de deelbare steel

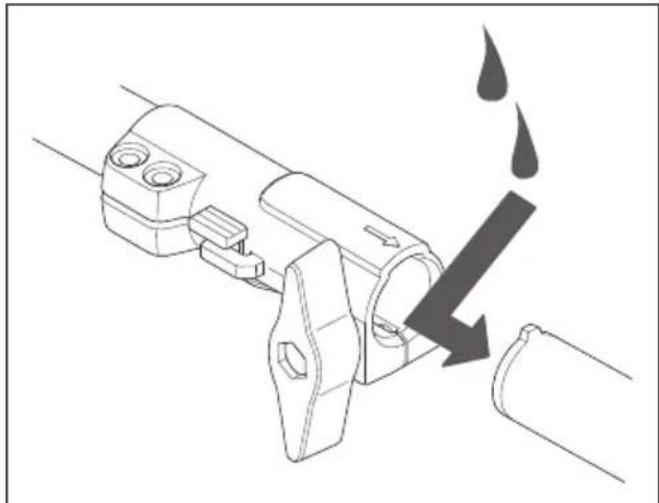

• Breng telkens na 30 uur bedrijf smeermiddel aan op het uiteinde van de aandrijfas.

Hoekoverbrenging

De hoekoverbrenging is in de fabriek voor 34 gemvuld met vet. Controller voordat u het product gebruikt of het

vetpeil Niet is veranderd. Gebruik Husqvarna special vet als het nodig is om bij te vullen. Vervang het vet in de hoekoverbrenging Niet. Laat servicepersoneel de reparatie van de hoekoverbrenging uitvoeren.

De borgmoer bevestigen en verwijderen

WAARSCHUWING: Stop de motor, gebruik veiligheidshandschoenen en wees voorzichtig rond de scherpe randen van de snijuitrusting.

Er worden een borgmoer gebruikt om een aantal soorten snijuitrusting te bevestigen. De borgmoer heeft een linkse schroefdraad.

• Om te bevestigen draait u de borgmoer gegen de rotatierichting van de snijuitrusting in vast.
• Om de borgmoer te verwijderen, draait u de borgmoer los in de rotatierichting van de snijuitrusting.
• Om de borgmoer los en vast te draaien, gelebruikt u een dopsleutel met een lange steel. De pijl in de afbeelding toont het gebied waar u de dopsleutel kunt gebruiken.

WAARSCHUWING: Wanner u de borgmoer los- en vastdraait, zou u zich kunnen verwonden aan het blad. Zorg er.altijd voor dat de bladbeschemkap voorkomt dat u uw hand verwondt wanner u dit doet.

Let op: Zorg ervoor dat u de borgmoer Niet met de hand kunt draaien. Vervang de moer als de nylonborgring een waarstand heeft van minder dan 1,5 Nm. De borgmoer要去 worden verrangen nadat deze ca. 10 koer los en vast is gedraaid.

Bougie controlleren

OPGELET: Gebruik.altijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controller de bougie als de motor weinig vermogen—heeft, nicht gemakkelijk te starten is of stationair nicht goed draait.
• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:

a) Zorg ervoor dat het stationair toerental.altijd juist is afgesteld.
b) Zorg dat het brandstofmengsel correct is.
c) Zorg dat het luchtfilter schoon is.

Maak de bougie schoon als deutsche is en controllerer of de afstand zusammen de elektronen correct is, zie Technische gegevens op pagina 240.

• Vervang de bougie indien nodig.

De motor afstellen

Volg deze instructies als de motor nicht correct werkt.

1. Bevestig een goedgekeurde snijuitrusting, zie Accessoires op pagina 241.
2. Start de motor.
3. Gebruik het product onder gebruikelijke omstandigheden gedurende 3 minutes.
4. Til de snijuitrusting in de lucht en geef volgas gedurende 30 seconden. Als een trimmerkop worden gezuilt, zorg ervoor dat de trimmerdraad op de juiste lenghte worden gesneden door het mes in de beschemkap.

Let op: Geen gras maaien of takken snoeienijdens\ deze stap.

1. Gebruik het product onder gebruikelijke omstandigheden omervoorte zorgen dat de motor correct werkt.
2. Als de motor Niet correct werkt, herhaal stap 4 en 5 nog 3 keer.
3. Laat uw Husqvarna dealer het product afstellen/ repareren als de motor Niet correct werkt nadat u al deze stappen hebt uitgevoerd.

Slijpen van grasmes en grasmaaiblad

WAARSCHUWING: Stop de motor. Draag beschermende handschoenen.

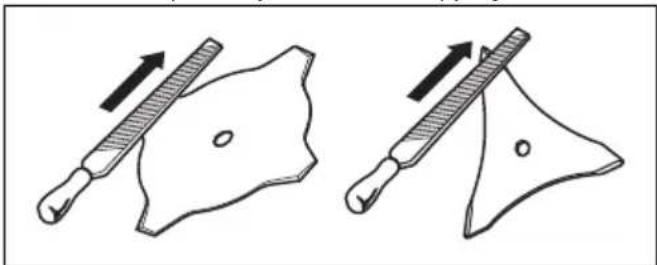

• Raadpleeg de meegeleverde instructies voor het correct slijpen van het grasmes of grasmaaiblad.
• Slijp alle snijkanten gelijkmatig om de balans te bewaren.
• Gebruik een platte vijl met enkele kapping.

WAARSCHUWING: Gooi een blad dat beschadigd is algijd weg.Probeer Niet om een verbogen of verdraaid bladrecht te buigen en opnieuw te gebruiken.

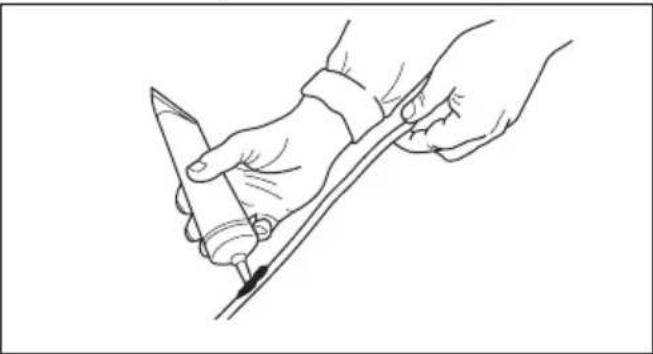

De flexibele aandrijfas smeren

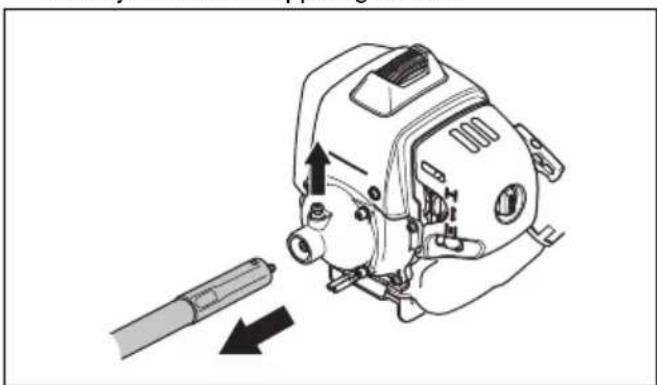

1. Trek de knop omhoog en verwijder de bus van de aandrijfas van het koppelingsdeksel.

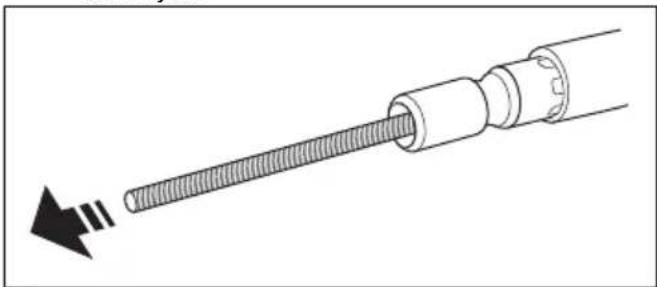

a) Schud of trek de aandrijfasuit de bus van de aandrijfas.

1. Smeer de aandrijfas.

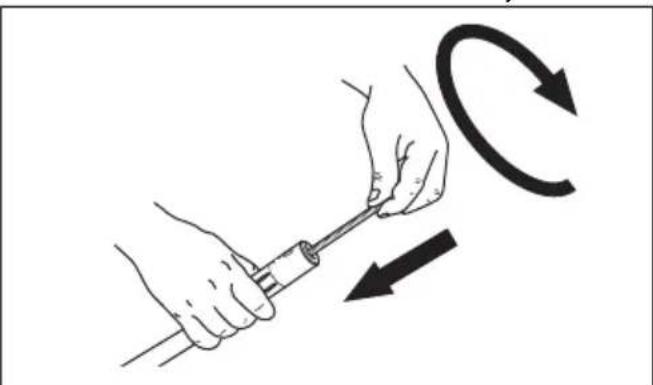

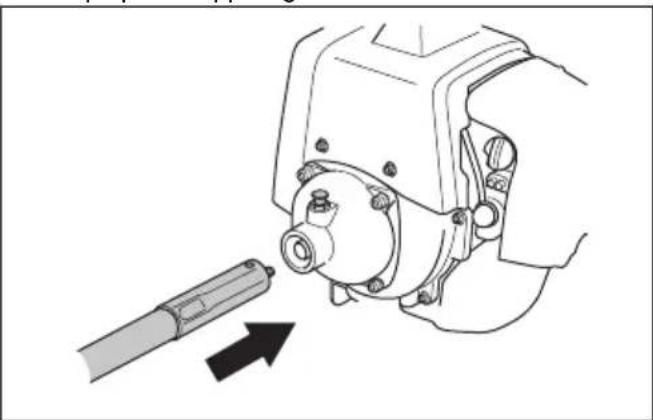

1. Draai en druk tegelijkertijd op de aandrijfas om deze weer in de bus voor de aandrijfas aan te brengen. Houd ongeveer 10mm / 0.40 inch van de aandrijfas buiten de rand van de bus van de aandrijfas.

1. Lijn het gat in de bus van de aandrijfasuit met de knop op het koppelingsdeksen.

1. Draai en druk tegelijkertijd op de aandrijfas om deze te bevestigen.

Probleemoplossing

Controle Mogelijk oorzaak Procedure
Stop-schakelaar. De stop-schakelaar is in de "stop"-stand gezet.	Laat een erkende serviceworkplaats de stop-schakelaar verrangen.
Starterpallen. De starterpallen können	niet vrij be-gegen.	Verwijder de startupkap en reinig rond de startupallen. Zie Onderhoud op pagina 234.
		Zoek hulp van een erkende service-workplaats.
Brandstoffank. Verkeerd type brandstof. Tap de brandstoffank af en vul hem	met de juiste brandstof.
Bougie. De bougie is vies of nat. Zorg	ervoor dat de bougie droog en	schoon is.
	De elektrodenafstand van de bougie is onjuist.	Bougie reinigen. Controller of de af-standing+tussen de elektroden juist is.Zorg ervoor dat de bougie een onderdrukking heeft.
		Zie technische gegevens voor een correcte elektrodenafstand.
	De bougie zit los. Draai de bougie vast.

De motor start, maar stopt wee

Controle	Mogelijkke oorzaak Procedure
Brandstoftank Verkeerd type brandstof. Leeg de brandstoftank en vulv hem met de juiste brandstof.
Luchtfilter Het luchtfilter is verstopt. Maak het luchtfilter schoon.

Vervoer, opslag en verwerking

Transport en opslag

• Bewaar en vervoer het product en brandstof op dusdanige wijze dat eventuele lekkage en dampen Niet in contact kuren komen met vomken of open vuur, bijvoorbeeld van elektrische machines, elektrische motoren, stopcontacten/schakelaars, verwarmingsketels e.d.

• Bij opslag en vervoer van brandstof moeten algtd speciaal voor dat doel bestemde en goedgekeurdt tanks worden gebruikt.

• Als het product gedurende langearendiet negt gebruikt za worden, moet de brandstoftank leeggemakt worden. Vraag bij uw tankstation waar u de afgetapte brandstof kunt afvoeren. Tap de tank af in de juiste reservoirs in een goedGeVentileerde ruimte.

• Zorg ervoor dat het product goed is schoongemaaakt en dat een volledige servicebeurt is gegeven voor een langeperiode van opslag.

• De transportbescherming van de snijuitrusting moetijdens vervoer of opslag van het product alsijd zijn aangebracht.

• Zet het product vast tijdens transport.
• Om een ongewenste start van de motor te voorkomen,要去 de bougiekap algijd worden verwijderd wanner het product voor langeijd worden opgeslagen, wanner het product Niet onder toezicht staat en bij alle servicemaatregelen die worden uitgevoerd.
• Laat het product afkoelen voordat u het in de stallingsruimte staat.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
• Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie.
• Wanner het product Niet langer in gebruik is, stuur het dan maar een Husqvarna dealer of voer het af via een recyclingslocatie.

Technische gegevens

Technische gegevens

	543RBX 543RBT
Motor
Cylinderinhoud, cm3	40,1 40,1
Stationair toerental, tsp 3000 3000
Aanbevolen maximum toerental, tsp 12000 12000
Toerental van uitgaan as, tsp 8570 8570
Max. motorvermogen volgens ISO 8893, kW/pek bij tsp 1,47/9000 1,47/9000
Geluiddempo met katalysator Nee Nee
Ontstekingssystem
Bougie NGK CMR7H-10 NGK CMR7H-10
Elektrodenafstand, mm 0,9-1,0 0,9-1,0
Brandstof-/smeersystem
Inhoud brandstoftank, l/cm3	0,75 0,75
Gewicht
Zonder brandstof, snijuitrusting en beschemkap, kg	11,4 11,5
Geluidsemissies 25
Geluidsvermogenniveau, gemeten dB(A)	112	112
Geluidsvermogenniveau, gegarandeerd LwA dB (A)	114	114
Geluidsniveau 26
Equivalent geluidsdrukniveau op oorhoogte van de gebruiker, gemeten in overeenstemming met EN/ISO 11806 en ISO 22868, dB(A):
Uitgerust met trimmerkop (origineel) 99 99
Uitgerust met grasmaaiblad (origineel) 99 99
Trillingsniveau27
Equivalente trillingsniveauaus (ahv,eq) aan de handgrepen, gemeten in overeenstemming met EN ISO 11806 en ISO 22867, m/s2:
Uitgerust met trimmerkop (origineel), links/rechts 4,8/4,6 4,8/4,6	8/4,6
Uitgerust met grasmaaiblad (origineel), links/rechts 4,4/3,6	4,4/3,6

Accessoires

Accessoires

Goedgekeurde accessoires	Type accessoire Beschermkap voor de snijuitrusting,artikelnr.
Grasmaaiblad/grasmes	Multi 300-3 (Ø 300 3 tanden) 537 33	16-03
	Multi 255-3 (Ø 255 3 tanden) 537 33	16-03
	Multi 275-4 (Ø 275 4 tanden) 537 33	16-01
	Multi 330-2 (Ø 330 2 tanden) 537 33	16-03
Kunststof messen	Tricut Ø 300 mm (losse bladen heb-ben onderdeelnummer 531 01 77-15)	537 33 16-03
Trimmerkop	T35, T35x (draad van Ø 2,4 - 3,0mm)	537 33 16-03
	S35 (draad van Ø 2,4 - 3,0 mm) 537 33	16-03
	T45x (draad van Ø 2,7 - 3,3 mm) 537	33 16-03
	S II 537 33 16-03
Steunkop Vast -

Hulpstukken Art.nr.	Gebruik met
Heggeschaar-hulpstuk met steel HA 850	967 02 67-01 543	RBK
Hulpstuk bos-maaier met steel SA 850	967 02 69-01 543	RBK

Hulpstukken Art.nr.	Gebruik met
Hulpstuk bos-maaier met steelGTA 850	967 11 31-0 543	RBK

EG-conformiteitsverklaring

EG verklaring van overeenstemming

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel.: [phone], verklaart dat de ruggedragen bosmaaier Husqvarna 543RBX, 543RBK met serienummers van 2016 en later (het�aat duidelijk op het productplaatje vermeld, gevolgd door het serialummer) voldoen aan de eisen die+zijn opgenomen in de RICHTLIJNEN VAN DE RAAD:

van 17 mei 2006 "met betrekking tot machines" 2006/42/EG.
van 26 februari 2014 "beteffende elektromagnetische compatibiliteit" 2014/30/EU.
van 8 mei 2000 "beteffende geluidsemissie doormaterieel voor gelebruik buitenshuis" 2000/14/EG Conformiteitsbeoordeling volgens bijlage V. Raadpleeg voor informatatie betreffende geluidsemissie Technische gegevens op pagina 240.
van 8 Juni 2011 "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur" 2011/65/EU.

De volgende normen zijn van toepassing:

EN ISO 12100:2010, CASPER 12:2009, ISO 14982:1998, EN ISO 11806-1:2011, EN ISO 11806-2:2011, EN 50581:2012

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden, heeft een vrijwillig typeonderzoek uitgevoerd ten behoeve van Husqvarna AB. De certificaten hebben nummer: - SEC/12/2362

Huskvarna, 2018-04-15

Per Gustafsson, Hoofd Ontwikkeling (gemachtigde vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatione)

T35, T35x
1	2	3
4	5	"Clc"
6	7
9
