Tipo de produto	Exaustor de cozinha
Marca	Zanussi
Modelo	ZHG51251G
Alimentação	220-240 V, 50 Hz
Número de velocidades	2
Iluminação	1 lâmpada LED tipo CANDLE, 4 W, casquilho E14, diâmetro 37 mm
Tipo de instalação	Exaustora ou filtrante
Filtro de gordura	Metálico, lavável na máquina de lavar loiça
Filtro de carvão	Não lavável, substituir a cada 4 meses
Distância mínima da placa de cozedura	65 cm
Manutenção dos filtros de gordura	A cada 2 meses no mínimo
Substituição do filtro de carvão	A cada 4 meses (ou mais frequentemente em uso intensivo)
Limpeza exterior	Pano macio, detergente neutro, sem limpador a vapor
Ligação à terra obrigatória	Sim, se o símbolo adequado constar na placa de características
Tipo de lâmpada de substituição	CANDLE LED 4W, 220-240V, E14, Ø37mm

Perguntas frequentes - ZHG51251G ZANUSSI

Qual é a distância mínima entre o exaustor e a placa de cozedura?

A distância mínima entre a superfície da placa de cozedura e a parte inferior do exaustor é de 65 cm, salvo indicação em contrário no manual de instalação da placa.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses no mínimo. Podem ser lavados à mão com detergente neutro ou na máquina de lavar loiça. Uma eventual alteração de cor não afeta a sua eficácia.

Quando substituir o filtro de carvão?

O filtro de carvão não é lavável e deve ser substituído a cada 4 meses, ou mais frequentemente em caso de utilização intensiva. Não é renovável.

Como substituir a lâmpada do exaustor?

Desligue o exaustor. Certifique-se de que a lâmpada arrefeceu. Substitua por uma lâmpada do mesmo tipo: CANDLE LED 4W, 220-240V, E14, Ø37mm.

Posso instalar o exaustor em versão exaustora ou filtrante?

Sim, o exaustor pode ser instalado em versão exaustora (evacuação para o exterior) ou em versão filtrante (reciclagem do ar interior). A escolha deve ser feita na instalação.

O que fazer se o exaustor não funcionar?

Verifique primeiro se o aparelho está corretamente ligado e se o disjuntor não disparou. Certifique-se de que os filtros não estão obstruídos. Se o problema persistir, contacte um centro de assistência autorizado.

Como ligar o exaustor eletricamente?

A ligação elétrica deve ser efetuada por um eletricista qualificado. Verifique se as especificações da placa de características correspondem à fonte de alimentação. O aparelho deve ser ligado à terra se o símbolo adequado estiver presente.

Posso usar o exaustor sem filtro de carvão?

Sim, se o exaustor for instalado em versão exaustora, o filtro de carvão não é necessário. Em versão filtrante, é indispensável para reciclar o ar.

Como ajustar a velocidade do motor?

Utilize o interruptor B (REGIME MOTOR) para selecionar a velocidade. Posição 0: motor desligado. Posição C: motor ligado (velocidade única ou primeira velocidade). Conforme o modelo, podem existir várias velocidades.

O exaustor é adequado para um fogão a gás?

Sim, mas respeite uma distância mínima de 65 cm entre o exaustor e a placa a gás. Certifique-se de que o ambiente está bem ventilado para evitar o refluxo de gás.

MANUAL DE UTILIZADOR ZHG51251G ZANUSSI

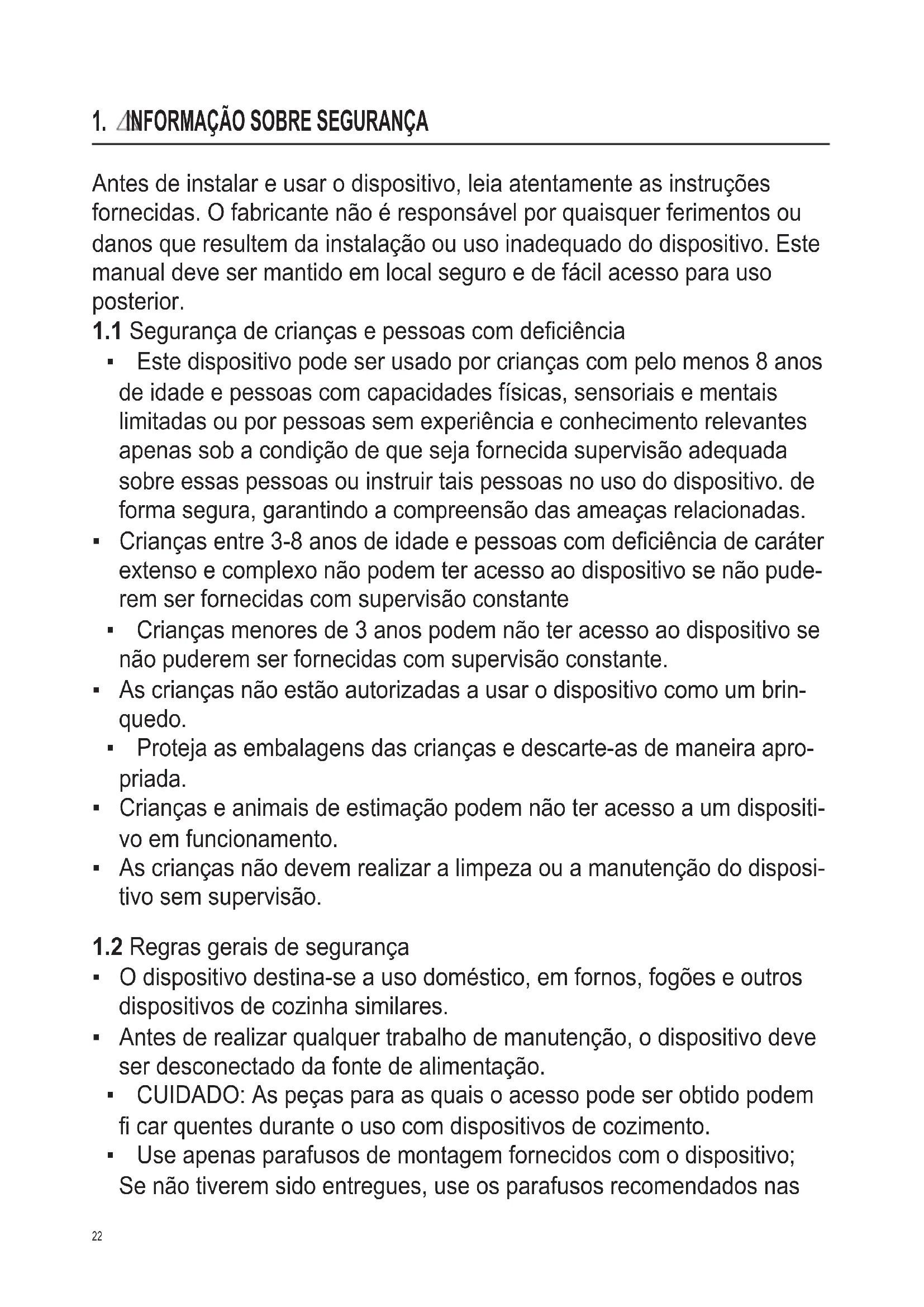

PT Livro de instruções para utilização 22

Antes de instalar e usar o dispositivo, leia atentamente as instruções fornecidas. O fabricante não é responsável por quaisquer ferimentos ou danos que resultem da instalação ou uso inadequado do dispositivo. Este manual deve ser mantido em local seguro e de fácil acesso para uso posterior.

1.1 Segurança de crianças e pessoas com dificuldades

• Este dispositivo pode ser usado por crianças com pelo menos 8 anos de idade e pessoas com capacidades físicas, sensoriais e mentais limitadas ou por pessoas sem experiência e conhecimento relevantes apenas sob a condição de que seja fornecida supervisão adequada sobre estas pessoas ou instruir tais pessoas no uso do dispositivo de forma segura, garantindo a compreensão das ameaças relacionadas.
• Crianças entre 3-8 anos de idade e pessoas com deficiência de caráter extenso e complexo não podem ter acesso ao dispositivo se não puderem ser fornecidas com supervisão constante.
• Crianças menores de 3 anos não podem ter acesso ao dispositivo se não puderem ser fornecidas com supervisão constante.
• As crianças não estão autorizadas a usar o dispositivo como um brinquedo. Proteja as embalagens das crianças e descarte-as de maneira apropriada.
• Crianças e animais de estimação não podem ter acesso a um dispositivo em funcionamento.
• As crianças não devem realizar a limpeza ou a manutenção do dispositivo sem supervisão.

1.2 Regras gerais de segurança

• O dispositivo destina-se a uso doméstico, em fornos, fogões e outros dispositivos de cozinha similares.
• Antes de realizar qualquer trabalho de manutenção, o dispositivo deve ser desconectado da fonte de alimentação.
• CUIDADO: As peças para as quais o acesso pode ser obtido podem ficar quentes durante o uso com dispositivos de cozimento.
• Use os parafusos de montagem fornecidos com o dispositivo; se não tiverem sido entregues, use os parafusos recomendados nas

instruções de instalação.

• Não use adesivos para fixar o dispositivo.
• A distância mínima entre a superfície das placas vitrocerâmicas em que os utensílios de cozinha estão localizados e a parte inferior do dispositivo deve ser de 65 cm, salvo indicação em contrário nas instruções de instalação. Se uma distância maior tiver sido especificada nas instruções de instalação das placas vitrocerâmicas, isso deve ser levado em consideração.
• A descarga de ar de exaustão deve ser preparada de acordo com as leis locais aplicáveis.
• Na sala onde o dispositivo está instalado, deve-se fornecer uma boa ventilação para evitar o risco de refluxo para a sala de gases indesejados de dispositivos que queimam gás ou outros combustíveis, incluindo fogo aberto.
• Certifique-se de que as aberturas de ventilação não estão bloqueadas e de que o ar aspirado pelo dispositivo não é fornecido a um tubo utilizado para remover fumo e vapor de outros dispositivos (sistema de aquecimento central, termossifões, aquecedores de água, etc.).
• Quando o dispositivo é usado com outros dispositivos, o vácuo máximo gerado na sala não deve exceder 0,04 mbar.
• Tenha cuidado para não danificar o cabo de alimentação. Para substituir um cabo de força danificado, entre em contato com o centro de serviços autorizado ou eletricista.
• Se o dispositivo estiver conectado diretamente a uma fonte de energia, a instalação elétrica deve estar equipada com um seccionador que permita que o dispositivo seja completamente desconectado da fonte de alimentação. A desconexão completa deve atender às condições especificadas para sobretensões da categoria III. O dispositivo utilizado para desconexão deve ser conectado por meio de fiação permanente, de acordo com os princípios de fazer conexões com fio.
• Não flameje sob o dispositivo.
• Não use o dispositivo para remover materiais e vapores de substâncias perigosas ou explosivas.
• O dispositivo deve ser limpo regularmente para evitar a deterioração do material da superfície.
• O dispositivo deve ser limpo regularmente com um pano macio.
• Não use limpador a vapor, spray de água, limpadores abrasivos ou

Raspadores metálicos afiados para limpar a superfície do dispositivo. Use apenas detergentes neutros.

• Limpe regularmente os filtros de gordura (mínimo a cada 2 vezes) e remova a graxa do dispositivo para evitar riscos de incêndio.
• Use um pano ou escova para limpar o interior do dispositivo.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

ADVERTÊNCIA! Risco de ferimentos, choque elétrico, queimaduras ou danos ao dispositivo.

• A instalação do dispositivo deve ser realizada por uma pessoa qualificada.
• Não instale ou use um dispositivo danificado.
• Siga as instruções de instalação fornecidas com o dispositivo.
• Devido ao grande peso do dispositivo, tenha sempre cuidado ao movê-lo. Use sempre luvas de proteção e calçados completos e resistentes.
• Antes de instalar o dispositivo, remova todas as embalagens, etiquetas e película protetora.
• Não ventile o ar através da abertura da parede, a menos que o orifício tenha sido projetado para essa finalidade.

2.2 Conexão elétrica

ADVERTÊNCIA! Risco de incêndio e choque elétrico.

• A conexão elétrica deve ser feita por um eletricista qualificado.
• Certifique-se de que as especificações na placa de identificação estejam de acordo com as características da fonte de alimentação.
• Se o símbolo (回) não estiver impresso na placa de identificação, o dispositivo deve ser aterrado.
• Utilize sempre uma tomada devidamente instalada e totalmente isolada.
• Não deixe o cabo de alimentação pendurado.
• Não use adaptadores ou cabos de extensão múltiplos.
• Se a tomada de energia estiver solta, não conecte o dispositivo.
• Não desconecte o dispositivo puxando-o pelo cabo de alimentação. Sempre puxe o plugue.
• A proteção contra choque elétrico de partes energizadas e peças isoladas deve ser montada de tal maneira que não possa ser desmontada sem ferramentas.
• Certifique-se de que o dispositivo esteja instalado corretamente. Um cabo de força solto e

incorreto pode causar o superaquecimento dos contatos.

• Conecte o dispositivo somente após a instalação. Certifique-se de que a fonte de energia esteja disponível após a instalação.

2.3 Uso

ADVERTÊNCIA! Risco de ferimentos, queimaduras e choque elétrico.

• O dispositivo destina-se apenas a cozinha. Não use o dispositivo para fins diferentes dos específicos.
• Não altere as especificações do dispositivo.
• Não opere o dispositivo com as mãos molhadas ou em contato com a água.
• Utilize apenas os acessórios fornecidos com o dispositivo.
• Durante o cozimento e a fritura, gorduras e óleos não devem entrar em contato com chamas ou objetos quentes.
• Não use grelhas elétricas vazias.
• Não use o dispositivo como base
• para armazenar objetos pesados.
• Não use lupas, óculos ou outros dispositivos ópticos similares para olhar diretamente para a fonte de luz do dispositivo.

2.4 Manutenção

• Para reparar o dispositivo, entre em contato com um centro de serviço autorizado.
• Use apenas peças de reposição originais.

2.5 Utilização

ADVERTÊNCIA! Risco de lesão ou sufocação. - Para obter informações sobre o descarte correto do dispositivo, entre em contato com as autoridades locais. - Desconecte o dispositivo da fonte de energia. - Corte o cabo de alimentação perto do corpo do dispositivo e descarte-o.

3. MANUTENÇÃO

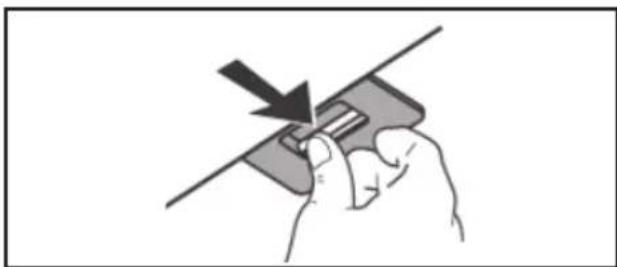

Limpar os filtros antigordura pelo menos a cada 2 meses para evitar riscos de incêndio, em relação à utilização.

Lavar com detergente neutro à mão ou na máquina de lavar louça. Caso a lavagem seja efetuada na máquina de lavar louça, uma eventual perda de cor não compromete de forma alguma o funcionamento dos filtros.

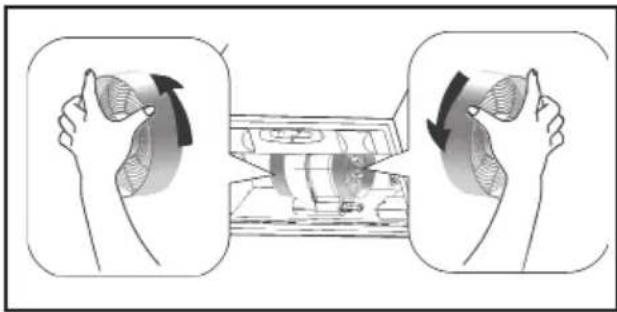

O filtro de carvão não é passível de limpeza nem renovação e deve ser substituído aproximadamente a cada 4 meses de uso ou, no caso de uso particularmente intensivo, com mais frequência.

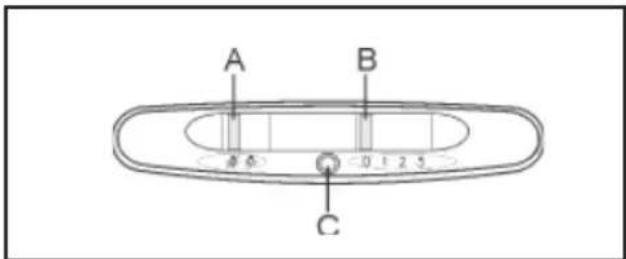

4. COMANDOS

Interruptor A: LUZ; posição - luz desligada; posição - luz ligada;

Interruptor B: VELOCIDADE DO MOTOR: permite selecionar a velocidade do motor; posição 0: motor desligado.

C: A luz do motor acesa

5. MÉTODOS DE INSTALAÇÃO

FILTRANTE OU ASPIRANTE?

O exaustor pode ser na versão filtrante ou na versão aspirante. Decida de acordo com o tipo de instalação.

Para uma maior eficiência, aconselhamos a instalação do exaustor na versão aspirante (se possível).

Versão aspirante

O exaustor limpa o ar e expulsa-o para o exterior através de uma conduta de exaustão.

Versão filtrante

O exaustor limpa o ar que volta a entrar limpo no local.

6. ILUMINAÇÃO

O depurador deve ser desligado da fonte de alimentação.

Atenção! Antes de tocar nas lâmpadas, certifique-se de que as mesmas esfriaram. Substitua por lâmpadas do mesmo tipo (CANDLE LED 4W, 220-240V, E14, 037mm).

Código ILCOS D: DRBB/F-4-220-240-E14-37/100

Os materiais com o símbolo devem ser reciclados.

Para submeter os materiais de embalagem à reciclagem, devem ser colocados em recipientes de resíduos preparados. Resíduos de equipamentos elétricos e eletrônicos devem ser reciclados para ajudar a proteger o meio ambiente e a saúde humana.

Dispositivos com o símbolo não devem ser descartados com o lixo doméstico.

O produto deve ser enviado para uma estação de tratamento de resíduos local ou entrar em contato com as autoridades locais.
