PowerMaxx SB 12 Set - Furadeira METABO - Manual de utilização gratuito

Tipo de produto	Furadeira/parafusadeira sem fio
Marca	Metabo
Modelo	PowerMaxx SB 12 Set
Tensão da bateria	12 V
Tipo de bateria	Li-Ion
Capacidade da bateria	2.0 Ah (típica)
Tipo de mandril	Mandril autoajustável sem chave
Capacidade do mandril	1 - 10 mm
Velocidade em vazio (1ª velocidade)	0 - 400 tr/min
Velocidade em vazio (2ª velocidade)	0 - 1500 tr/min
Torque máximo (mole / duro)	14 / 30 Nm
Número de velocidades	2
Perfuração em aço máx.	10 mm
Perfuração em madeira máx.	25 mm
Peso (com bateria)	1.1 kg
Dimensões (C x L x A)	190 x 190 x 60 mm
Alimentação	Bateria Li-Ion 12 V
Carregador incluso	Sim (carregador ASC 55 ou similar)
Variador de velocidade	Sim, por gatilho
Sentido de rotação	Esquerda/Direita
Iluminação LED	Sim
Freio do motor	Sim
Travamento do eixo	Sim
Nível de ruído (LpA)	70 dB(A)
Vibrações (perfuração em metal)	2.5 m/s²
Classe de proteção	III (tensão muito baixa)
Manutenção e limpeza	Limpar com um pano seco, não usar solventes
Peças sobressalentes e reparabilidade	Contatar o SAC Metabo ou www.metabo.com
Informações gerais	Entregue em uma maleta com carregador e 2 baterias

Perguntas frequentes - PowerMaxx SB 12 Set METABO

Quais baterias são compatíveis com a furadeira Metabo PowerMaxx SB 12 Set ?

A furadeira utiliza baterias Metabo Li-Ion 12 V do sistema CAS (Cordless Alliance System). As baterias compatíveis incluem os modelos de 1,3 a 10 Ah. Use exclusivamente baterias originais Metabo.

Como carregar a bateria da PowerMaxx SB 12 ?

Insira a bateria no carregador fornecido até o batente. O indicador de controle pisca durante a carga e acende fixo quando a carga termina. O carregador passa automaticamente para modo de manutenção.

Qual é o tempo de carga de uma bateria 2.0 Ah ?

Com o carregador ASC 55, uma bateria 2,0 Ah recarrega em cerca de 30 minutos. Os tempos podem variar conforme a temperatura e o estado da bateria.

Posso usar a furadeira durante a carga da bateria ?

Não, a bateria deve ser removida da ferramenta para ser carregada. Não é possível usar a ferramenta durante a carga.

O que fazer se o indicador de advertência do carregador piscar ?

Uma piscada indica bateria defeituosa ou mal inserida. Remova a bateria imediatamente e verifique seu estado. Se o problema persistir, contate o SAC Metabo.

Como mudar o sentido de rotação na PowerMaxx SB 12 ?

Use o comutador de sentido de rotação localizado acima do gatilho. Empurre-o para a esquerda para rotação direita (aparafusar) e para a direita para rotação esquerda (desaparafusar). Nunca comute quando o motor estiver girando.

Qual torque máximo esta furadeira pode fornecer ?

O torque máximo é de 14 Nm em modo mole (aparafusamento) e 30 Nm em modo duro (perfuração). Você pode ajustar o torque em 21 posições através do anel de ajuste.

Como limpar e fazer a manutenção da furadeira ?

Limpe o invólucro com um pano seco e macio. Não use produtos agressivos ou solventes. Mantenha as aberturas de ventilação desobstruídas. Faça a ferramenta ser inspecionada por um profissional em caso de mau funcionamento.

Onde posso encontrar peças sobressalentes para a PowerMaxx SB 12 Set ?

As peças sobressalentes estão disponíveis no serviço pós-venda Metabo ou no site www.metabo.com. Use apenas peças originais.

Esta furadeira é adequada para perfurar concreto ?

Não, a PowerMaxx SB 12 é uma furadeira/parafusadeira padrão sem percussão. Ela não é projetada para perfurar concreto. Use-a para madeira, metal, plástico e aparafusamento.

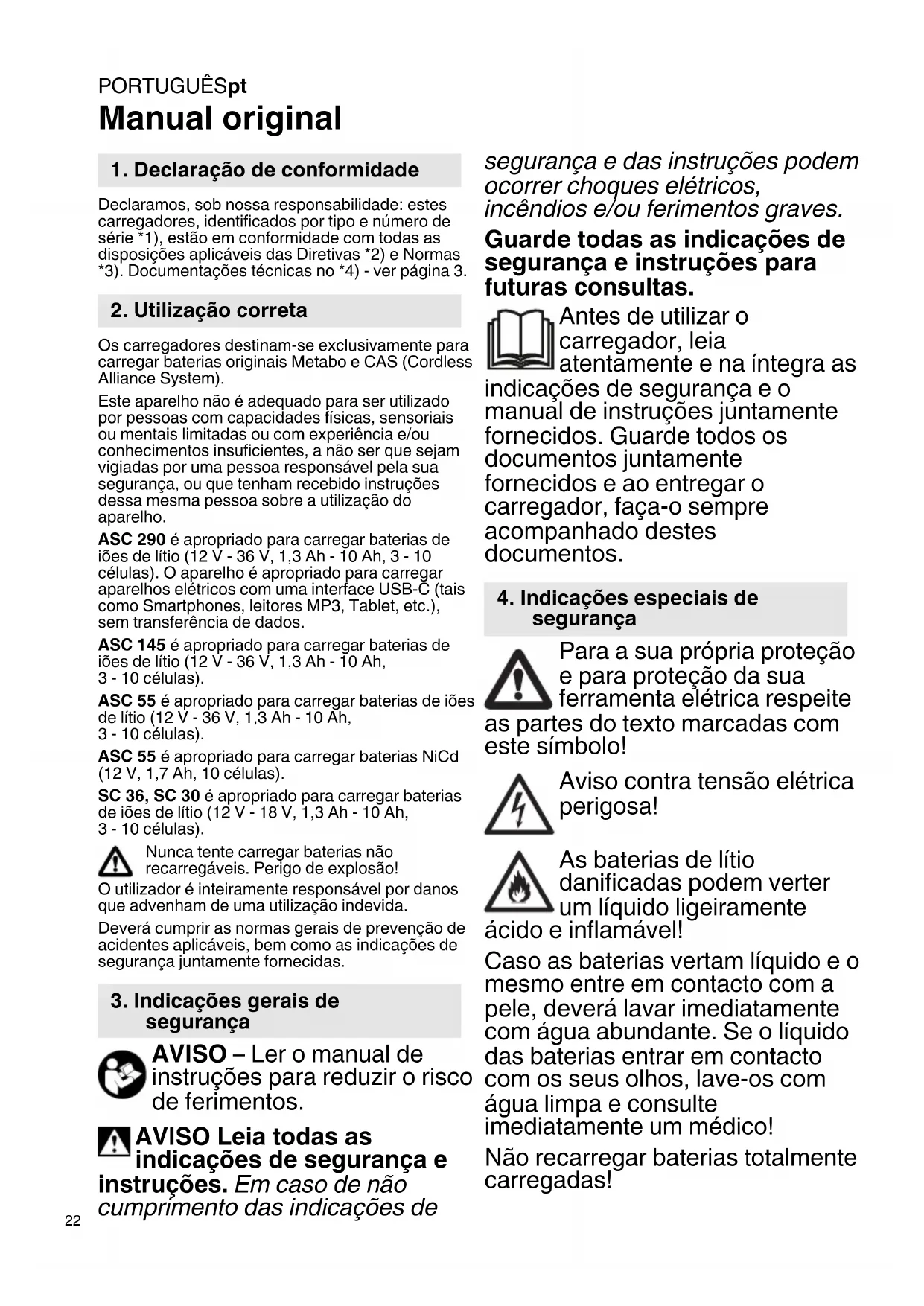

MANUAL DE UTILIZADOR PowerMaxx SB 12 Set METABO

1. Declariação de conformidade

Declaramos, sob{nossa responsabilitadé:estes
carregadores,identificados por tipo e numero de
serie *1),estao em conformidade com todas as
disposicaoes aplicaveis das Diretivas *2) e Normas
*3).Documentacaoes Tecnicas no *4)-ver pagsina 3.

2. Utilização correta

Os carregadores destinam-se exclusivamente para carregar baterias originais Metabo e CAS (Cordless Alliance System).

Este aparecido não é adequado para ser realizado por pessoas com capacidades fisicas, sensórais ou mentalis limitadas ou com experiência e/ou conheçimentos insufficientes, a não ser que sejam vigiadas por uma pessoa responsavel pela sua segança, ou que tenham recebido instruções dessa mesma coisa sobre a utilização do aparecido.

ASC 290 é apropiado pararegarar baterias de ioes de litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celulas). O aparelho é apropiado pararegarar aparelhos elétricos com una interface USB-C (tais como Smartphones, leitores MP3, Tablet, etc.), sem transferência de dados.

ASC 145 é apropiado pararegarar baterias de iões de litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celulas).

ASC 55 é apropiado pararegarar bacterias de iões de litio (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 celulas).

ASC 55 é apropiado pararegar baterias NiCd (12 V, 1,7 Ah, 10 celulas).

SC 36, SC 30 é apropiado pararegarar baterias de iões de litio (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 celulas).

Nunca tente pagar baterias não recarregáveis. Perigo de explosão!

Outilizadoréinteiramenteresponsavel por danos que advenham de unautilizaçãoindevida.

Deverá cumprimir as normas gerais de prevenção de accidentes aplicáveis, bem como as indicações de segurança juntamente fornecidas.

3. Indicações gerais de segurança

AVISO - Ler o manual de instruções para reduzir o risco de ferimentos.

AVISO Leia todas as indicações de segurarça e

instrções. Em caso de não cumprimento das指示os de

segurar e das instruções podem ocorrer choquesétricos, incéndios e/ou ferimentos graves.

Guarde todas as indicações de segurar e instruções para futuras consultas.

Antes de utiliser o carregador, leia atentamente e na integra as

indicações de segurar e o manual de instruções juntamente fornecidos. Guarde todos os documents juntamente fornecidos e aoOOTar o carreghador, faça-o sempre acompanhado destes documents.

4. Indicações especialis de segurarça

Para a sua和个人 proteção e para proteção da sua ferramenta eletrica respeite

as partes do texto marcadas com este symbolo!

Aviso contra tensão eletrica perigosa!

As baterias de litio danificadas poder verter um liquido ligeiramente

ácido e inflamável!

Casos as baterias vertam liquido e o mesmo entre em contacto com a pele,deerá lavar imeditamente com agua abundante. Se o liquido das baterias entrada em contacto com os seu olhos, lave-os com agua limpa e consulta imeditamente um medico!

Não recarregar baterias totalmente carregadas!

Apenas para a utilização em espécOs interiores.

Proteja o seu carregarador de humidade!

Nunca deverá permitir a utilização do aparecido acriçanas.

As crianças devem ser vigiadas para garantir que não brincam como aparelho.

Mantenha as crianças longe do
carregador ou da area de travailho!
Guarde o seu carregador longe do
alcance das crianças!

Em caso de formação de fumo ou fogo no carregaró, puxe imeditamente a ficha da tomada!

Não,inserirobjectosnasaberturas deventilacao docarregadoruma vezqueexisteperigodeumchoqueelétricooudeumcurto-circuito!

Nunca utilizes baterias aviarias! Em areas com uma sobrecarga elevada de pó de metal não deverá pagar baterias com correadores AIR COOLED.

ASC 290: utiliser apenas o cabo de ligação à rede original da Metabo.

5. Vista geral

Ver paginga 2. As figura servem de exemple para todos os aparhados.

1 Bateria (não inclua no volume de fornecimento)
2 Assento corredico
3 Indicador de funciona
4 Indicador de avis
5 Indicação do estado de energia *
6 Cobertura USB
7 Ligação USB-C
8 Indicacao LED (ligacao USB-C alimentada com tensao) *

* consoante o Modelo

6. Colocação em functimento

Antes de colocar em funciona, confirma se os dados da sua rede eletrica coincidem com a tensao de rede e a frequencia de rede indicadas na placacarateristicas.

Aparelhos deste tipo, que geram corrente continua, podem influenciar interruptor de protecao de corrente residual simples. Utilize o tipo F ou superior, com uma corrente de disparo de no max. 30mA

Antes de colocar em funciona o carregarador, certifique-se de que as aberturas de ventilacao está livres. Distancia minima em referencia a outros objetos no min. 5 cm!

6.1 Autoteste

Inserir a ficha de rede.

O indicator de avis (4) e o indicator de funciona (3) acendem um antes o outro durante aprox. 1 segundo e o ventilador instalado,. sua期内e aprox. 5 segundos.

7. Utilização

7.1 Carregar a bateria

Inserir a bateria totalmente até ao encosto sobre o assento correziço (2).

O indicator de funciona (3) pisca.

Nota: para a indentacao do estado de cargo em baterias de litio devenir a retirar primeiro a bateria do carregarador e de seguida, pressionar o botao na bateria.

7.2 Carga de manutenção

Após finalizar o corregamento, o corregador comuta automaticamente para cargo de manutenção.

A bateria pode permanecer no carregaror, estando这其中a forma sempre prenta para funciona.

100%

O indicator de funciona (3) acende continuamente.

7.3 Apenas ASC 290:carregar aparelho USB

Ligar apenas aparelhos USB que sejam compatíveis com o USB padrão. Ao utilizes aparelhos incompatíveis, isto poderá provocar s de funciona, danos ou ferimentos.

Abrir a cobertura (6) e inserir um aparelho USB com um cabo apropriado na ligação USB-C (7). O aparelho está a_carregar.

A ligação USB-C (7) apenas é alimentada com tensão (indicação LED (8) acesa), se não estiver a ser carregada nenhuma bateria.

PORTUGUESpt

Se a bateria e o aparelho USB estiverem ligados simultaneamente, o processo de corregamento USB incia automaticamente antes de terminar o processo de corregamento da bateria.

8. Avaria

8.1 O indicator de avis (4) acende continuamente.

A bateria não está a ser carregada. Temperatura demasiado elevada/baixa. Se a temperatura da bateria se encontrar entre os 0^ e os 50^ , o processo de correamento inicia automaticamente.

ASC 290: o indicator de avis (4) está acaso permanente e o indicator do estado dearga (5) pisca: o carregarador está quente, a bateria está fria ou quente, a bateria está a ser carregada com potência de energia reduzida.

8.2 O indicator de aviso (4) pisca.

• Bateria avariada. Retirar imeditamente a bateria do carregador.
• A bateria não foi inserida corretamente sobre o assento correddo (2). Ver capítulo 7.1.
• ASC 290: o indicator de avis (4) piscá e o indicator do estado dearga (5) está apagado: a bateria não está a ser carregada, corregador demasiado quente.

9. Reparações

As reparacoes no carregaros so devem ser efetuadas por um eletricista qualificado!

Caso o cabo de ligação à rede de este aparelho está danificado deverá ser substituído pelo fabricante ou aoelo seu service de assistência técnica ou como alternatively, por uma pessoa devidamente qualificada, de forma a evacitar riscos.

Casos os carregadores Metabo necessitem de reparacoes, dirija-se ao seu representante Metabo. Podera consultar os endereços em www.metabo.com

10. Proteção do ambiente

Respeite as determinações nationals sobre a eliminação ecologica e sobre a recicagem de máquinas usadas, embalagens e acessórios.

Os materiais da embalagem devem ser eliminatedes de acordo com a sua rotulagem, em conformidade com as diretivas do seu municipio. Encontrarao indications adcionais em www.metabo.com na area da assistencia.

Apenas para paises da UE: não colocar as ferramentas elétricas no lixo dométrico! De acordo com a diretriz europeia 2012/19/UE sobre equipamentos elétricos e eletrónicos usados,

e na conversao ao direito nacional, as ferramentas electrolyicas usadas devem ser recolhidas em separately, e entrega a uma reciclagem ecologica-mente correta.

11. Dados技术和

Ver págin3.

U = Faixas de tensao das baterias

C = Capacidade da bateria

I_C = Corrente de carga

t^ = Tempo de carga

USB = tensão e corrente de carregamento max. da liação USB-C

1) Tempos de cargo de baterias escolhidas a titre de exemple. Consoante a capacidade residual, bem como a temperatura da bateria, os tempos reais de correamento podem divergar das indicações.

Temperatura ambiente recomendada aoregar: 0^ até 40^ .

Reservamo-nos o direito de proceder a alteracoes relacionadas com o progresso Tecnologico.

Aparelho da classe de proteção II

Corrente alternada
