Produkttyp	Akku-Bohrschrauber
Marke	Metabo
Modell	PowerMaxx SB 12 Set
Batteriespannung	12 V
Batterietyp	Li-Ion
Batteriekapazität	2,0 Ah (typisch)
Futtertyp	Schnellspannbohrfutter
Spannbereich	1 - 10 mm
Leerlaufdrehzahl (1. Gang)	0 - 400 U/min
Leerlaufdrehzahl (2. Gang)	0 - 1500 U/min
Max. Drehmoment (weich / hart)	14 / 30 Nm
Anzahl Gänge	2
Max. Bohrdurchmesser Stahl	10 mm
Max. Bohrdurchmesser Holz	25 mm
Gewicht (mit Akku)	1,1 kg
Abmessungen (L x B x H)	190 x 190 x 60 mm
Stromversorgung	Akku Li-Ion 12 V
Ladegerät enthalten	Ja (Ladegerät ASC 55 oder ähnlich)
Drehzahlregulierung	Ja, über Schalter
Drehrichtung	Links/Rechts
LED-Beleuchtung	Ja
Motorstoppbremse	Ja
Spindelarretierung	Ja
Schalldruckpegel (LpA)	70 dB(A)
Vibration (Bohren in Metall)	2,5 m/s²
Schutzklasse	III (Schutzkleinspannung)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen, keine Lösungsmittel verwenden
Ersatzteile und Reparatur	Wenden Sie sich an den Metabo-Kundendienst oder www.metabo.com
Allgemeine Informationen	Wird in einem Koffer mit Ladegerät und 2 Akkus geliefert

Häufig gestellte Fragen - PowerMaxx SB 12 Set METABO

Welche Akkus sind mit dem Metabo PowerMaxx SB 12 Set kompatibel?

Der Bohrschrauber verwendet Metabo Li-Ion 12 V Akkus des CAS (Cordless Alliance System). Kompatible Akkus haben eine Kapazität von 1,3 bis 10 Ah. Verwenden Sie ausschließlich originale Metabo-Akkus.

Wie lade ich den Akku des PowerMaxx SB 12?

Setzen Sie den Akku bis zum Anschlag in das mitgelieferte Ladegerät ein. Die Kontrollleuchte blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku vollständig geladen ist. Das Ladegerät wechselt automatisch in den Erhaltungslademodus.

Wie lange dauert das Laden eines 2,0 Ah Akkus?

Mit dem Ladegerät ASC 55 wird ein 2,0 Ah Akku in ca. 30 Minuten aufgeladen. Die Ladezeiten können je nach Temperatur und Zustand des Akkus variieren.

Kann ich den Bohrschrauber während des Ladens des Akkus verwenden?

Nein, der Akku muss zum Laden aus dem Werkzeug entfernt werden. Sie können das Werkzeug während des Ladevorgangs nicht verwenden.

Was tun, wenn die Warnleuchte des Ladegeräts blinkt?

Blinken zeigt einen defekten oder falsch eingesetzten Akku an. Entfernen Sie den Akku sofort und überprüfen Sie seinen Zustand. Wenn das Problem weiterhin besteht, wenden Sie sich an den Metabo-Kundendienst.

Wie ändere ich die Drehrichtung am PowerMaxx SB 12?

Verwenden Sie den Drehrichtungsschalter oberhalb des Schalters. Schieben Sie ihn nach links für Rechtslauf (Schrauben) und nach rechts für Linkslauf (Lösen). Schalten Sie niemals um, während der Motor läuft.

Welches maximale Drehmoment kann dieser Bohrschrauber liefern?

Das maximale Drehmoment beträgt 14 Nm im weichen Modus (Schrauben) und 30 Nm im harten Modus (Bohren). Sie können das Drehmoment über den Einstellring in 21 Stufen einstellen.

Wie reinige und warte ich den Bohrschrauber?

Reinigen Sie das Gehäuse mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Halten Sie die Lüftungsschlitze frei. Lassen Sie das Werkzeug bei Funktionsstörungen von einem Fachmann überprüfen.

Wo finde ich Ersatzteile für das PowerMaxx SB 12 Set?

Ersatzteile sind beim Metabo-Kundendienst oder auf www.metabo.com erhältlich. Verwenden Sie nur Originalteile.

Ist dieser Bohrschrauber zum Bohren in Beton geeignet?

Nein, der PowerMaxx SB 12 ist ein Standard-Bohrschrauber ohne Schlagwerk. Er ist nicht zum Bohren in Beton geeignet. Verwenden Sie ihn für Holz, Metall, Kunststoff und Schraubarbeiten.

BEDIENUNGSANLEITUNG PowerMaxx SB 12 Set METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

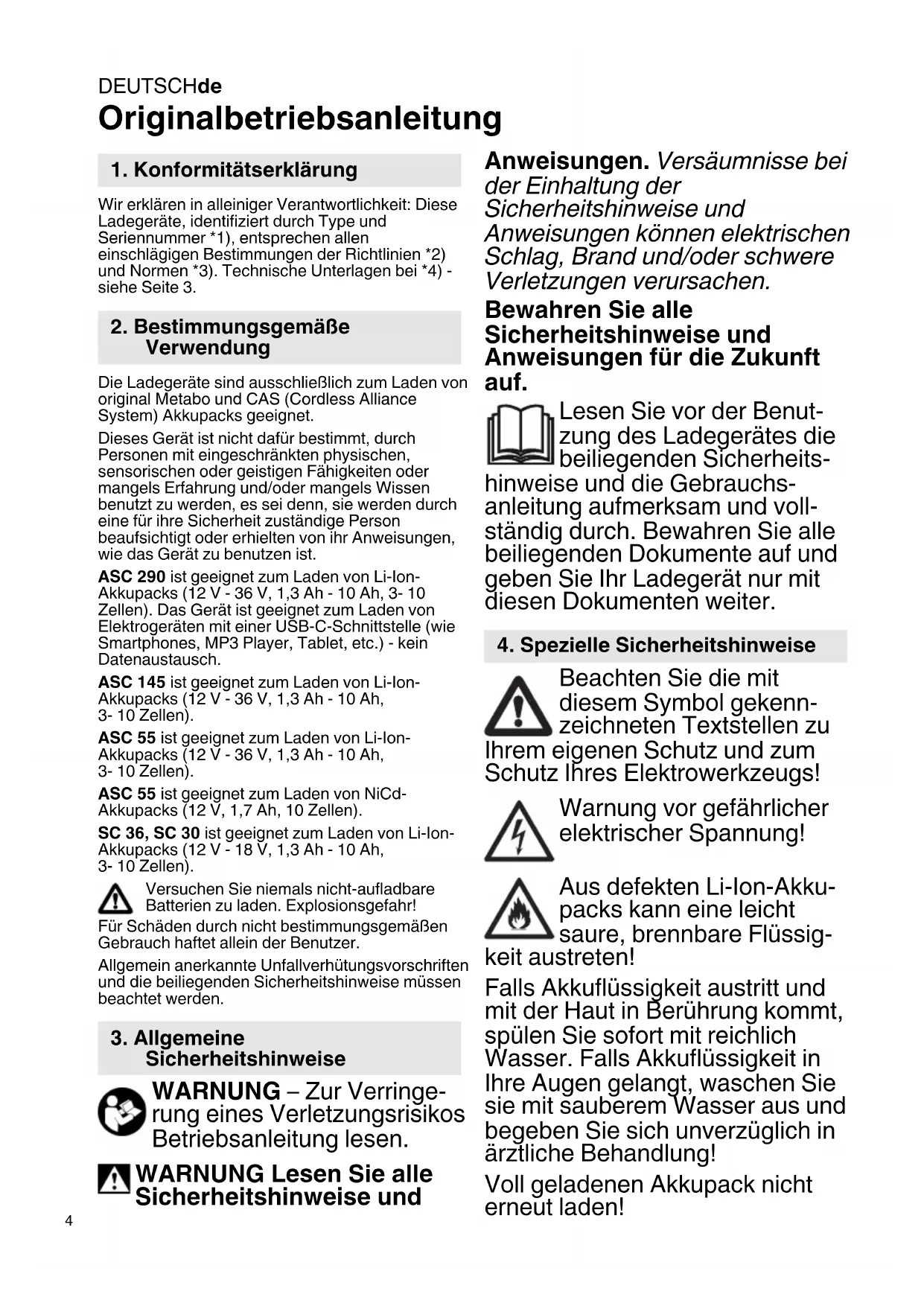

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Ladegerate sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht davon bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenautausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitunglesen.

WARNING Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerates die beiliegenden Sicherheits-

hinweise und die Gebrauchs-anleitung aufmerksam und vollständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit dieserem Symbol gekenn-zeichneten Textstellen zu

Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warning vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigstreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spulen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nasse!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät davon den Netzstecker!

Stecken Sie keine Gegenstände in die Luftungsschlitze des Ladegerates - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaf t für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)
2 Schiebesitz
3 Betriebsanzeige
4 Warnanzeige
5 Ladezustandsanzeige *
6 USB-Abdeckung
7 USB-C-Anschluss
8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *
modellabhangig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie这点es, die Gleichstrom erzeugen, konnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder better, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerates, sicherstellen, dass die Luftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selfsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander fur ca. 1 Sekunde, der eingebaute Lüfter lauft fur ca. 5 Sekunden.

7. Benutzung

7.1 Akkpack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu halten, erst Akkupack aus dem Ladegerätnehmen und dann Taste am Akkupack drucken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

100%

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschlieBen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHde

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0^ und 50^ , beginnnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack(sofort aus dem Ladegerat entnahmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführht werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedurfigen Metabo Ladegeraten wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach communalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerk-zeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk-zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Technische Daten

SieheSeite3.
U = Spannungsbereiche der Akkupacks
C = Akkupack-Kapazität
= Ladestrom
±bt = Ladezeit 1)

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter
Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.
Empfohlene Umgebungstemperatur beim Laden: 0^ bis 40^ .
Änderungen im Sinne des technischen Fortschritts vorbehalten.
