Terméktípus	Akkumulátoros fúró-csavarozó
Márka	Metabo
Modell	PowerMaxx SB 12 Set
Akkumulátor feszültség	12 V
Akkumulátor típus	Li-Ion
Akkumulátor kapacitás	2,0 Ah (tipikus)
Befogó típus	Kulcs nélküli önzáró tokmány
Befogókapacitás	1 - 10 mm
Üresjárati sebesség (1. fokozat)	0 - 400 ford/perc
Üresjárati sebesség (2. fokozat)	0 - 1500 ford/perc
Maximális nyomaték (lágy / kemény)	14 / 30 Nm
Fokozatok száma	2
Max. acél fúrás	10 mm
Max. fa fúrás	25 mm
Súly (akkumulátorral)	1,1 kg
Méretek (H x Sz x M)	190 x 190 x 60 mm
Tápellátás	Li-Ion 12 V akkumulátor
Töltő mellékelve	Igen (ASC 55 vagy hasonló töltő)
Változtatható sebesség	Igen, ravaszkapcsolóval
Forgásirány	Bal/Jobb
LED világítás	Igen
Motorfék	Igen
Orsóreteszelés	Igen
Zajszint (LpA)	70 dB(A)
Rezgés (fémfúrás)	2,5 m/s²
Védelmi osztály	III (nagyon alacsony feszültség)
Karbantartás és tisztítás	Száraz ruhával tisztítani, ne használjon oldószereket
Pótalkatrészek és javíthatóság	Vegye fel a kapcsolatot a Metabo ügyfélszolgálattal vagy a www.metabo.com weboldalon
Általános információk	Dobozban szállítva töltővel és 2 akkumulátorral

Gyakran ismételt kérdések - PowerMaxx SB 12 Set METABO

Milyen akkumulátorok kompatibilisek a Metabo PowerMaxx SB 12 Set fúróval?

A fúró a CAS (Cordless Alliance System) rendszer Metabo Li-Ion 12 V akkumulátorait használja. A kompatibilis akkumulátorok közé tartoznak az 1,3 és 10 Ah közötti modellek. Kizárólag eredeti Metabo akkumulátorokat használjon.

Hogyan kell feltölteni a PowerMaxx SB 12 akkumulátorát?

Helyezze be az akkumulátort a mellékelt töltőbe ütközésig. A vezérlő jelzőfény villog töltés közben, és folyamatosan világít a töltés befejezése után. A töltő automatikusan karbantartó üzemmódba kapcsol.

Mennyi a 2,0 Ah akkumulátor töltési ideje?

Az ASC 55 töltővel egy 2,0 Ah akkumulátor körülbelül 30 perc alatt töltődik fel. Az idők a hőmérséklettől és az akkumulátor állapotától függően változhatnak.

Használhatom a fúrót az akkumulátor töltése közben?

Nem, az akkumulátort el kell távolítani a szerszámból a töltéshez. A szerszámot nem használhatja töltés közben.

Mit tegyek, ha a töltő figyelmeztető jelzőfénye villog?

A villogás hibás vagy rosszul behelyezett akkumulátorra utal. Azonnal távolítsa el az akkumulátort, és ellenőrizze az állapotát. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a Metabo ügyfélszolgálattal.

Hogyan kell megváltoztatni a forgásirányt a PowerMaxx SB 12 fúrón?

Használja a ravasz felett található forgásirány kapcsolót. Nyomja balra jobbra forgáshoz (csavarozás), jobbra balra forgáshoz (kicsavarás). Soha ne kapcsoljon, amikor a motor jár.

Mekkora a maximális nyomaték, amit ez a fúró képes leadni?

A maximális nyomaték 14 Nm lágy üzemmódban (csavarozás) és 30 Nm kemény üzemmódban (fúrás). A nyomaték 21 pozícióban állítható a beállítógyűrűvel.

Hogyan kell tisztítani és karbantartani a fúrót?

Tisztítsa meg a házat száraz, puha ruhával. Ne használjon agresszív tisztítószereket vagy oldószereket. Tartsa a szellőzőnyílásokat szabadon. Meghibásodás esetén vizsgáltassa meg a szerszámot szakemberrel.

Hol találok pótalkatrészeket a PowerMaxx SB 12 Set fúróhoz?

A pótalkatrészek a Metabo ügyfélszolgálatánál vagy a www.metabo.com weboldalon érhetők el. Kizárólag eredeti alkatrészeket használjon.

Alkalmas ez a fúró beton fúrására?

Nem, a PowerMaxx SB 12 egy szabványos fúró-csavarozó, ütés nélkül. Nem beton fúrására tervezték. Használja fához, fémhez, műanyaghoz és csavarozáshoz.

HASZNÁLATI ÚTMUTATÓ PowerMaxx SB 12 Set METABO

hu Eredeti használatiutasítás 40

hy Oqumnqnpnufu hqpfnunf mnnkgnjg 43

kk TynHcycka naaandaHy 60bihwa Hcaybik 46

ky PAndaHyy 6OIOHya HyCKaMaHbIH HyKypacbl 49

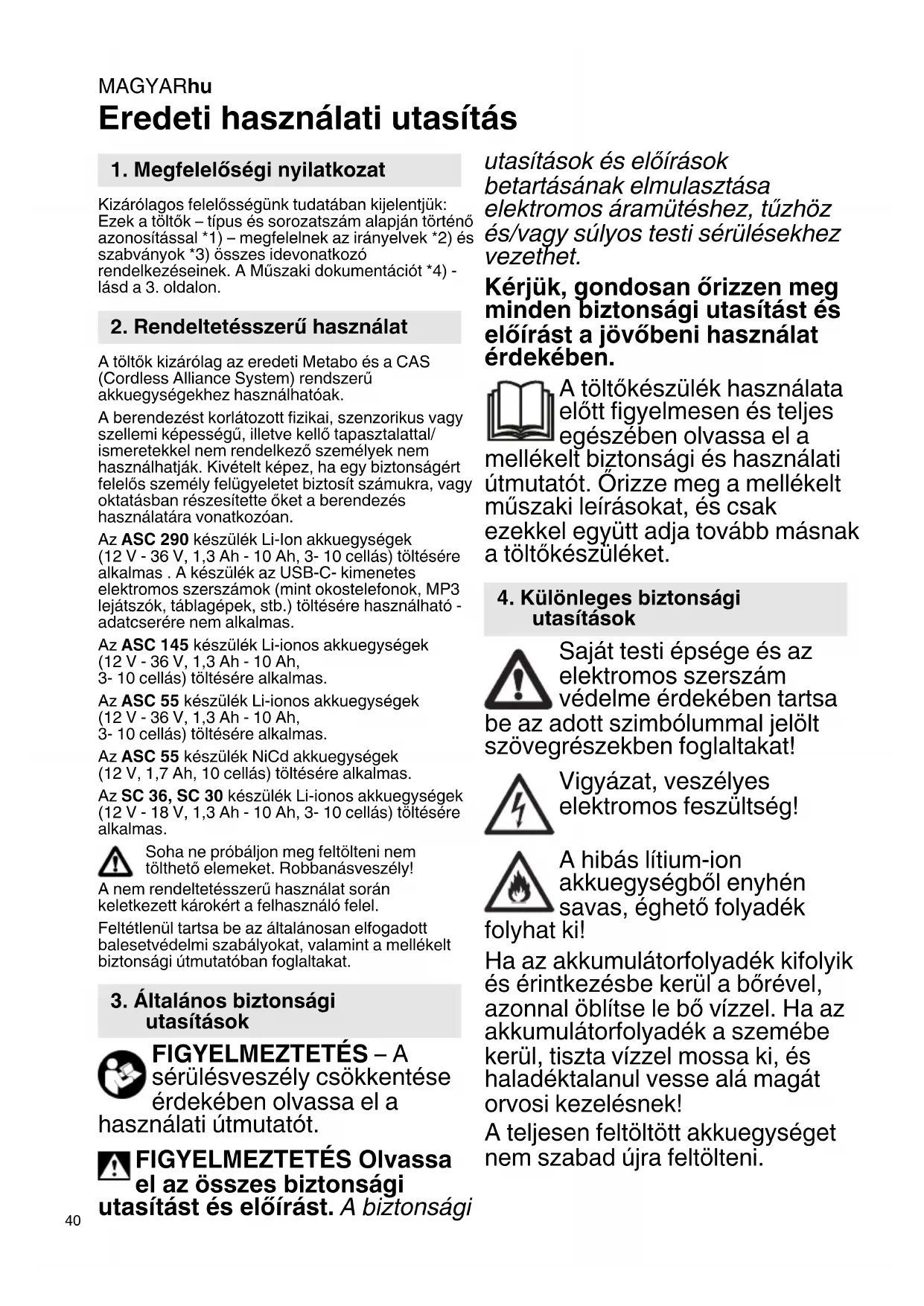

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárólagos felelosségunk tudataban kijelentjuk: Ezek a toltok - típus es sorozatszám alapján történő azonosítással 1) - megfelelnek az irányelvek 2) és szabványok 3) összes idevonatkozó rendelkezéseinek. A Múszaki dokumentációt 4) - lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag az eredeti Metabo es a CAS (Cordless Alliance System) rendszeru akkuegyssegekhez hasznalhatoak.

A berendezest korlatozott fizikai, szenorikus vagy szellemi képességu, illetev kello tapasztalattal/ ismeretekkel nem rendelkezó szemelyek nem hasznalhatjak. Kivételt képez, ha egyBiztonságert felelos szemely felügeletet biztosit szamukra, vagy oktatásban részesitésse öket a berendezes hasznalatára vonatkozoan.

Az ASC 290 keszülék Li-lon akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas. A keszülék az USB-C-kimenetes elektramos szerszámok (mint okostelefonok, MP3 lejatszók, tablagépek, stb.) toltésere hasznalhato-adatcserère nem alkalmas.

Az ASC 145 keszülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülk Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek NiCd akkuegségek (12 V, 1,7 Ah, 10 cellas) toltésere alkumas.

Az SC 36, SC 30 keszülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély!

A nem rendeltetesszeru hasznalat soran keletkezett kairokt a felhasznalo feel.

Feltétlenül tartsa be az altalánosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentese érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa

el az összes biztonsági

utasístás elóirást. A bīztonsági

utasítások és előirások
betartásanak elmulasztása
elektromos áramütéshez, tüzhöz
és/vagy súlyos testi sérülsekhez
vezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást és\ előirást a jovóbeni hasznalat\ erdekében.

A toltokeszulek hasznalata elott figyelmesen es teljes egészében olvassa el a

mellekeltBiztonsagi es hasznalati utmutatot.Orizzemagamellekelt muszaki leirasokat,esCsakezekkel egyutt adja tovabb masnak a toltokeszuleket.

4. Különleges biztonságiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elettromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vizzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magat orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuléket a nedvességól!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekekszámára nem hozzaférhétōhelyen!

Tüz vagy füst keletkezéskor
azonnal húzza ki a tõtkészülék
hálozati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö keszülék
szellózonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

ASC 290: Csak az eredeti Metabo
tápvezétékkel használható.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szállításiterjedelemnek)
2 csuszó érintkezǒ
3 üzemeléskijelzó
4 figyelmezteto kijelzó
5 toltesszintkijelzo
6 USB fedel
7 USB-C csatlakozó *

8 LED kijelzö (az USB-C csatlakozó feszültseg alatt) *

* modelltol fugg

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizze, hogy a szerszám tipustablaján megadott halózati festzültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Azehez hasonlo, egyenaramot eloallitokeszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodesét. Hasznaljon "F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszulek üzembe helyezese elott gyozodjon meg rola, hogy a szellozonyilasok szabadok. A mas targyakhoz betartando legkisebb davolsag legalabbb 5 cm!

6.1 Önteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztetó kijelzó (4) és az üzemeléskijelzó (3) kb. 1 masodpercre egymás után felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes; Li-ionos akkuegysegnél uy jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen levö gombot.

7.2 Fenntartó-töltés

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortö keszülékben maradhat, és igy mindig uzemkesz.

100%

Az uzemeléskijelzö (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék toltese

Csak oyan USB keszüléket csatlakoztasson, amely USB szabványal kompatibilis. Nem batibilis keszülékek használata hibás odéshez, anyagi károkhoz vagy sérülsekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelo vezétékkel az USB-C csatlakozóba (7). A készülék tollt.

AZ USB-C csatlakozó (7) feszültseg alatt (a LED kijelző (8) világít), ha nem tõlt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet es egy USB keszüléket egyidöben csatlakoztatnak, az USB toltés automatikusan elindul az akkuegység feltoltese utan.

8. Üzemzavar

8.1 A figyelmezteto kijelzo (4) folyamatosan vilagit

Az akkuegység nem toltodik. A homerseklet tul magas vagy tul alacsony. Ha az akkuegység homerseklete 0^ es 50^ koze kerul, a toltesi folyamat automatikusan elkezdodik.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a toltésszintkijelző (5) villog: a toltő forró, vagy az akguegység hideg, ill. forró, az akguegységet csökkentett teljesítmemnyel tolti.

8.2 A figyelmeztetó kijelzo (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztetö kijelzo (4) villog és a toltesszintkijelzo (5) kialudt: az akkuegységet nem tolti, a toltó tul forró.

9. Javitás

TöltokeszüléketCsak villamos szakember javithat!

Amennyiben a keszülek halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügfélszolgálatával vagy hasonloan képzett
személlyel ki kell cserétletni.

A javitásra szoruló Metabo toltokészülékekkel kérjuk, forduljon Metabo szakkerskedöhéez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozo helyi előirasokat.

A csomagolóanyagokat a jelölesuk alapjan a helyi irányelveknek megfeleloen kell a hulladékeltávolitásba vinni. További informáciokat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a haztar-tási hulladék kozé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezesekról és annak nemzeti jogba való átvételerő szólo Europai Irányelvnek megfeleloen a használt elektromos

szerszámokat külön kell gyüjteni és környezetbarát
úrahasznosításba kell helyezni.

11. Muszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek
feszültsegtartománya
C = az akkuegység kapacitása
Ic = töltoáram
t = töltesi idö 1)

USB = az USB-C csatlakozó feszültsege és max. toltórama

1) A peldaertekuen kivalasztott akkuegyseget toltesi ideje. Az akkuegyseg maradek kapacitasatol, valamint homersekletetol fuggoen a valos toltesi idok elterhetnek a megadottaktol.

Megengedett kornyezeti homerseklet toltes soran: 0^ - 40^

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram
