Produkttype	Trådløs bor/skrutrekker
Merke	Metabo
Modell	PowerMaxx SB 12 Set
Batterispenning	12 V
Batteritype	Li-ion
Batterikapasitet	2.0 Ah (typisk)
Chucktype	Nøkkelfri selvlåsende chuck
Chuckkapasitet	1 - 10 mm
Tomgangshastighet (1. trinn)	0 - 400 o/min
Tomgangshastighet (2. trinn)	0 - 1500 o/min
Maks dreiemoment (myk / hard)	14 / 30 Nm
Antall gir	2
Maks stålboring	10 mm
Maks treboring	25 mm
Vekt (med batteri)	1.1 kg
Mål (L x B x H)	190 x 190 x 60 mm
Strømforsyning	Li-ion 12 V batteri
Lader inkludert	Ja (lader ASC 55 eller tilsvarende)
Hastighetsjustering	Ja, via avtrekker
Rotasjonsretning	Venstre/Høyre
LED-lys	Ja
Motorbrems	Ja
Spindellås	Ja
Lydnivå (LpA)	70 dB(A)
Vibrasjoner (metallboring)	2.5 m/s²
Beskyttelsesklasse	III (svært lav spenning)
Vedlikehold og rengjøring	Rengjør med en tørr klut, ikke bruk løsemidler
Reservedeler og reparerbarhet	Kontakt Metabo kundeservice eller www.metabo.com
Generell informasjon	Leveres i en koffert med lader og 2 batterier

Ofte stilte spørsmål - PowerMaxx SB 12 Set METABO

Hvilke batterier er kompatible med boremaskinen Metabo PowerMaxx SB 12 Set?

Boremaskinen bruker Metabo Li-ion 12 V batterier fra CAS-systemet (Cordless Alliance System). Kompatible batterier inkluderer modeller fra 1.3 til 10 Ah. Bruk kun originale Metabo-batterier.

Hvordan lader jeg batteriet til PowerMaxx SB 12?

Sett batteriet inn i den medfølgende laderen til det stopper. Kontrollampen blinker under lading og lyser konstant når ladingen er fullført. Laderen går automatisk over til vedlikeholdsmodus.

Hva er ladetiden for et 2.0 Ah batteri?

Med lader ASC 55 lades et 2.0 Ah batteri på ca. 30 minutter. Ladetiden kan variere avhengig av temperatur og batteritilstand.

Kan jeg bruke boremaskinen mens batteriet lader?

Nei, batteriet må tas ut av verktøyet for å lades. Du kan ikke bruke verktøyet under lading.

Hva gjør jeg hvis varsellampen på laderen blinker?

Blinking indikerer et defekt eller feil satt inn batteri. Ta ut batteriet umiddelbart og kontroller tilstanden. Hvis problemet vedvarer, kontakt Metabo kundeservice.

Hvordan endrer jeg rotasjonsretningen på PowerMaxx SB 12?

Bruk rotasjonsretningsbryteren som er plassert over avtrekkeren. Skyv den til venstre for høyrerotasjon (skruing) og til høyre for venstrerotasjon (løsning). Skift aldri mens motoren går.

Hvor mye dreiemoment kan denne boremaskinen levere?

Maks dreiemoment er 14 Nm i myk modus (skruing) og 30 Nm i hard modus (boring). Du kan justere dreiemomentet til 21 posisjoner via justeringsringen.

Hvordan rengjør og vedlikeholder jeg boremaskinen?

Rengjør huset med en tørr, myk klut. Ikke bruk sterke rengjøringsmidler eller løsemidler. Hold ventilasjonsåpningene frie. Få verktøyet inspisert av en fagperson ved funksjonsfeil.

Hvor kan jeg finne reservedeler til PowerMaxx SB 12 Set?

Reservedeler er tilgjengelig hos Metabo kundeservice eller på www.metabo.com. Bruk kun originale deler.

Er denne boremaskinen egnet til å bore i betong?

Nei, PowerMaxx SB 12 er en standard boremaskin/skrutrekker uten slagfunksjon. Den er ikke designet for boring i betong. Bruk den til tre, metall, plast og skruing.

BRUKSANVISNING PowerMaxx SB 12 Set METABO

no Original bruksanvisning 31

da Original brugsanvisning 34

ASC 55 anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 anvands for laddning av litiumjonbatterier (12-18 V, 1,3-10 Ah, 3-10 celler).

7.1 Laddning av batteripaket

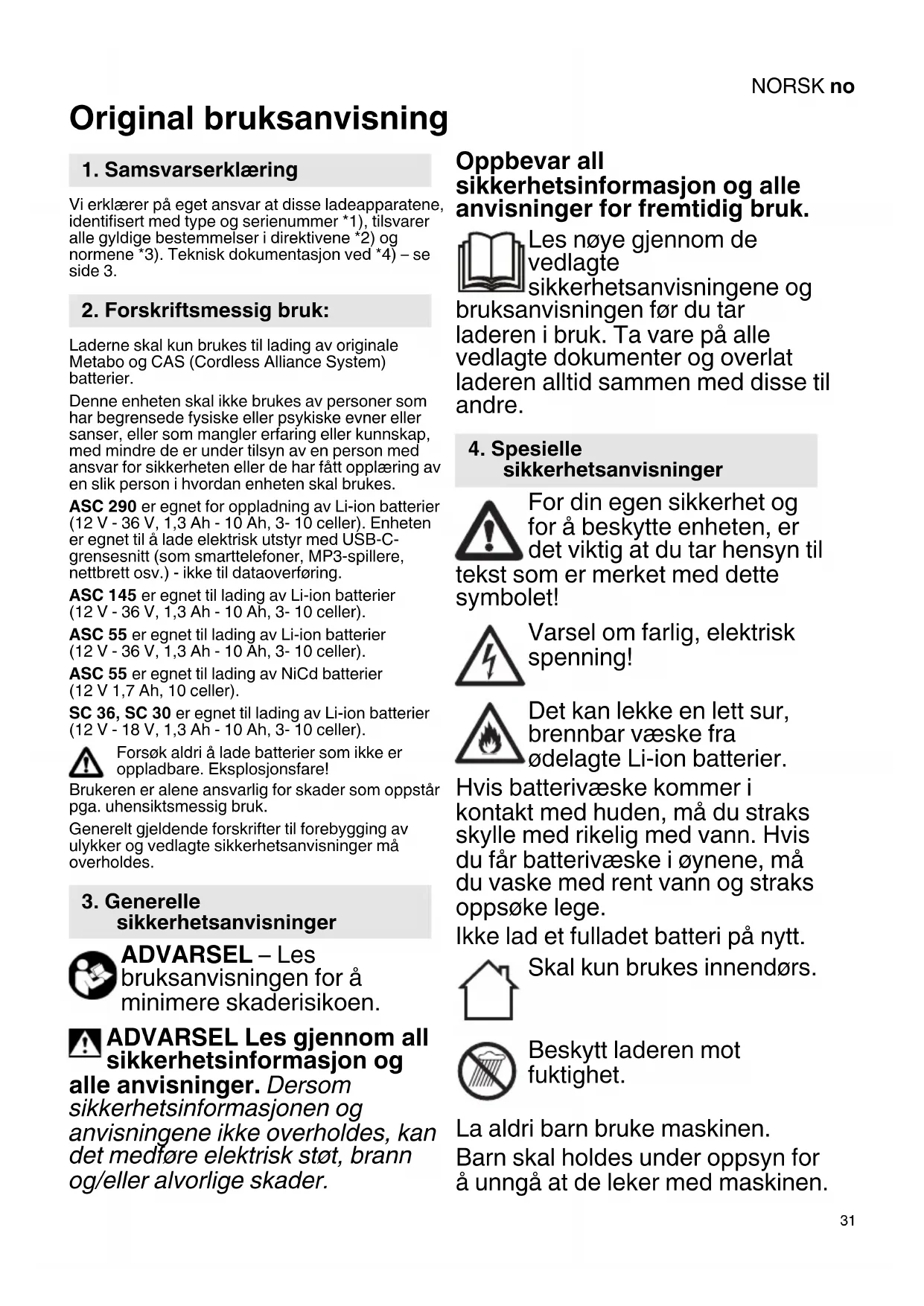

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar at disse ladeapparatene, identifisert med type og serienummer *1), tilsvarer alle gyldige bestemmelsei direktivene *2) og normene *3). Teknisk dokumentasjon ved *4)- se side 3.

2. Forskriftsmessig bruk:

Laderne skal kun brukes til lading av originale Metabo og CAS (Cordless Alliance System) batterier.

Denne encheten skal ikke brukes av personer som har begrensede fysisiske eller psykiske evner uller sanser,ller som mangler erfaring uller kunnskap, medindre de er under tilsyn av en person med ansvar for sikkerheten uller de har fatt opplæring av en slik person i hvordan encheten skal brukes.

ASC 290 er egnet for oppladning av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Enheter er egnet til a lade elektrisk utstyr med USB-C-grensesnitt (som smarttelefoner, MP3-spillere, nettbrett osv.) - ikke til dataoverforing.

ASC 145 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av Li-ion batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er egnet til lading av NiCd batterier (12 V 1,7 Ah, 10 celler).

SC 36, SC 30 er egnet til lading av Li-ion batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsok aldri á lade batterier som ikke er oppladbare. Eksplosjonsfare!

Brukeren er alene ansvarlig for skader som oppstårgpa. uhensiktsmessig bruk.

Generelt gjeldende forskritter til forebygging av ulykker og vedlagte sikkerhetsanvisninger ma overholds.

3. Generelle sikkerhetsanvisninger

ADVARSEL - Les bruksanvisningen for Å minimere skaderisikoen.

ADVARSEL Les gjennom all sikkerhetsinformasjon og

alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Les nuye gjennom de vedlagtesikkerhetsanvisingene og bruksanvisningen for du tar laderen i bruk. Ta vare pa alle vedlagte dokumenter og overlat laderen alltid sammen med disse til andre.

4. Spesielle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte encheten, er det viktig at du tar hensyn til tekst som er merket med dette symbolet!

Skal kun brukes innendørs.

Beskytt laderen mot fuktighet.

La aldri barn bruke maskinen.

Barn skal holds under oppsyn for a unnga at de leker med maskinen.

NORSKno

Oppbevar laderen utilgjengelig for barn!

Hvis det oppstår røy kutvikling eller brann i laderen, ma du straks trekke ut støpselet!

Ikke stikk gjenstander inn i lufteapningene på laderen - fare for elektrisk støt eller kortslutning.

Bruk aldri defekte batterier

I områder med hoy metallstøvbelastning skal det ikke brukes AIR COOLED ladere.

ASC 290: Bruk alltid bare den originale Metabo nettledningen.

5. Oversikt

Se side 2. Bildene er eksempler for alle apparater.

1 Batteri (ikke inkludert i leveringen)
2 Skyvespor
3 Driftsindikator
4 Varsellys
5 Ladetilstandsindikator
6 USB-deksen
7 USB-C-tilkobling
8 LED-indikator (USB-C-tilkobling har strøm) *

• Modellavhengig

6. Ta i bruk

Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskiltet stemmer overens med strmnettets spesifikasjoner.

Apparater som dette, som danner likestrom, kan pāvirke enkle jordfeilbrytere. Bruk type F aller bedre, med en utløserström pa maks. 30 mA.

Se til at ventilasjonsapningene pa laderen\ ikke er tilstoppet for du bruker den.

Minsteavstanden til andre gjenstander skal minst vare 5 cm!

6.1 Selvtest

Settinn stopselet.

Varsellyset (4) driftsindikatoren (3) lyser etter hverandre i ca. 1 sekund, den innebygde viften Ioper i ca. 5 sekunder.

7. Bruk

Batteriet skyves helt inn til anslag på skyvesporet (2).

Batteriet kan bli i laderen og er dermed alltid klar til drift.

Apne dekselet (6) og plugg en USB-enhet med en egnet ledning til USB-C-tilkoblingen (7). Enheten blir ladet.

USB-C-tilkoblingen (7) fär bare elektrisk strøm (LED-indikatoren (8) lyser), nar batteriet ikke lades.

Hvis batteri og USB-enhet kobles til samtidig, starter USB-ladningen automatisk nár batteri-ladningen avsluttes.

8. Feil

8.1 Varselindikatoren (4) lyser konstant

• Batteriet er defekt. Ta straks batteriet ut av laderen.
• Batteriet ble ikke skjøvet riktig på skyvesporet (2). Se kapittel 7.1.
• ASC 290: Varsellyset (4) blinker og ladetilstandsdindikatoren (5) er slukket: Batteriet blir/DDke ladet, laderen er for varm.

9. Reparasjon

Laderen mä kun repareres av elektrofagfolk.

Hvis nettledningen til这部分 enheten blir skadet,帽子 den erstattes av produsenten eller dennes kundeservice, aller av en lignende kvalifisert person, for a unngå skader.

Takontakt med din Metabo-forhandler hvis du har Metabo-ladere som ma repareres. Adresser finner du pà www.metabo.com.

10. Miljøvern

Folg nasjonale forskritter for miljovenlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal化进程 in husholdningsavfallet! Iht. EU-direktiv 2012/19/EF om kasserte elektriske

og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktoy samles atskilt og brings til miljøvennlig gjenvinning.

11. Tekniske data

Se side 3.

U = Spenningsomrader for batteriet

C = Batteriets kapasitet

I_C =Ladestrom t=Ladetid 1)

USB = Spenning og maksimal ladestrom for USB-C-tilkobling

1) Ladetider for eksempler på batterier. Avhengig av restkapasiteten og batteriets temperatur kan de faktiske ladetidene avvike fra det som er oppgitt her.

Med forbehold om endringer grunnet tekniske forbedringer.

Enhet med beskyttelsesklasse II

Vekselstrøm
