Produkto tipas	Belaidis gręžtuvas-suktuvas
Prekės ženklas	Metabo
Modelis	PowerMaxx SB 12 Set
Akumuliatoriaus įtampa	12 V
Akumuliatoriaus tipas	Li-Ion
Akumuliatoriaus talpa	2.0 Ah (tipinė)
Griebtuvo tipas	Bevielis savaime užsiveriantis griebtuvas
Griebtuvo talpa	1 - 10 mm
Tuščiosios eigos greitis (1 pavara)	0 - 400 aps./min.
Tuščiosios eigos greitis (2 pavara)	0 - 1500 aps./min.
Maks. sukimo momentas (minkštas / kietas)	14 / 30 Nm
Pavarų skaičius	2
Maks. gręžimas pliene	10 mm
Maks. gręžimas medyje	25 mm
Svoris (su akumuliatoriumi)	1.1 kg
Matmenys (I x P x A)	190 x 190 x 60 mm
Maitinimas	Li-Ion 12 V akumuliatorius
Kroviklis įtrauktas	Taip (kroviklis ASC 55 ar panašus)
Greičio reguliatorius	Taip, per gaiduką
Sukimosi kryptis	Kairėn/Dešinėn
LED apšvietimas	Taip
Variklio stabdys	Taip
Veleno fiksavimas	Taip
Garso lygis (LpA)	70 dB(A)
Vibracijos (gręžiant metalą)	2.5 m/s²
Apsaugos klasė	III (labai žema įtampa)
Priežiūra ir valymas	Valyti sausa šluoste, nenaudoti tirpiklių
Atsarginės dalys ir remonto galimybė	Kreiptis į Metabo techninį aptarnavimą arba www.metabo.com
Bendra informacija	Pristatomas dėkle su krovikliu ir 2 akumuliatoriais

Dažnai užduodami klausimai - PowerMaxx SB 12 Set METABO

Kokie akumuliatoriai tinka Metabo PowerMaxx SB 12 Set gręžtuvui?

Gręžtuvas naudoja Metabo Li-Ion 12 V akumuliatorius iš CAS (Cordless Alliance System) sistemos. Suderantys akumuliatoriai apima modelius nuo 1.3 iki 10 Ah. Naudokite tik originalius Metabo akumuliatorius.

Kaip įkrauti PowerMaxx SB 12 akumuliatorių?

Įstatykite akumuliatorių į pateiktą kroviklį iki atramos. Kontrolinė lemputė mirksi įkrovimo metu ir užsidega nuolat, kai įkrovimas baigtas. Kroviklis automatiškai pereina į priežiūros režimą.

Kiek laiko trunka įkrauti 2.0 Ah akumuliatorių?

Su krovikliu ASC 55, 2.0 Ah akumuliatorius įkraunamas per maždaug 30 minučių. Laikas gali skirtis priklausomai nuo temperatūros ir akumuliatoriaus būklės.

Ar galiu naudoti gręžtuvą akumuliatoriaus įkrovimo metu?

Ne, akumuliatorius turi būti išimtas iš įrankio, kad būtų įkrautas. Įrankio naudoti įkrovimo metu negalima.

Ką daryti, jei kroviklio įspėjimo lemputė mirksi?

Mirksėjimas rodo sugedusį arba netinkamai įstatytą akumuliatorių. Nedelsdami išimkite akumuliatorių ir patikrinkite jo būklę. Jei problema išlieka, kreipkitės į Metabo techninį aptarnavimą.

Kaip pakeisti sukimosi kryptį ant PowerMaxx SB 12?

Naudokite sukimosi krypties jungiklį, esantį virš gaiduko. Pastumkite į kairę, kad sukimasis būtų dešinėn (priveržimas), ir į dešinę, kad sukimasis būtų kairėn (atsukimas). Niekada neperjunkite, kai variklis veikia.

Kokį maksimalų sukimo momentą gali suteikti šis gręžtuvas?

Maksimalus sukimo momentas yra 14 Nm minkštame režime (sukimas) ir 30 Nm kietame režime (gręžimas). Sukimo momentą galite reguliuoti 21 padėtyje per reguliavimo žiedą.

Kaip valyti ir prižiūrėti gręžtuvą?

Korpusą valykite sausa, minkšta šluoste. Nenaudokite agresyvių produktų ar tirpiklių. Laikykite ventiliacijos angas atviras. Esant gedimui, leiskite įrankį apžiūrėti specialistui.

Kur galiu rasti atsargines dalis PowerMaxx SB 12 Set?

Atsarginės dalys yra prieinamos per Metabo techninio aptarnavimo tarnybą arba svetainėje www.metabo.com. Naudokite tik originalias dalis.

Ar šis gręžtuvas tinka gręžti betoną?

Ne, PowerMaxx SB 12 yra standartinis gręžtuvas-suktuvas be smūgio. Jis nėra skirtas gręžti betoną. Naudokite jį medžiui, metalui, plastikui ir sukimui.

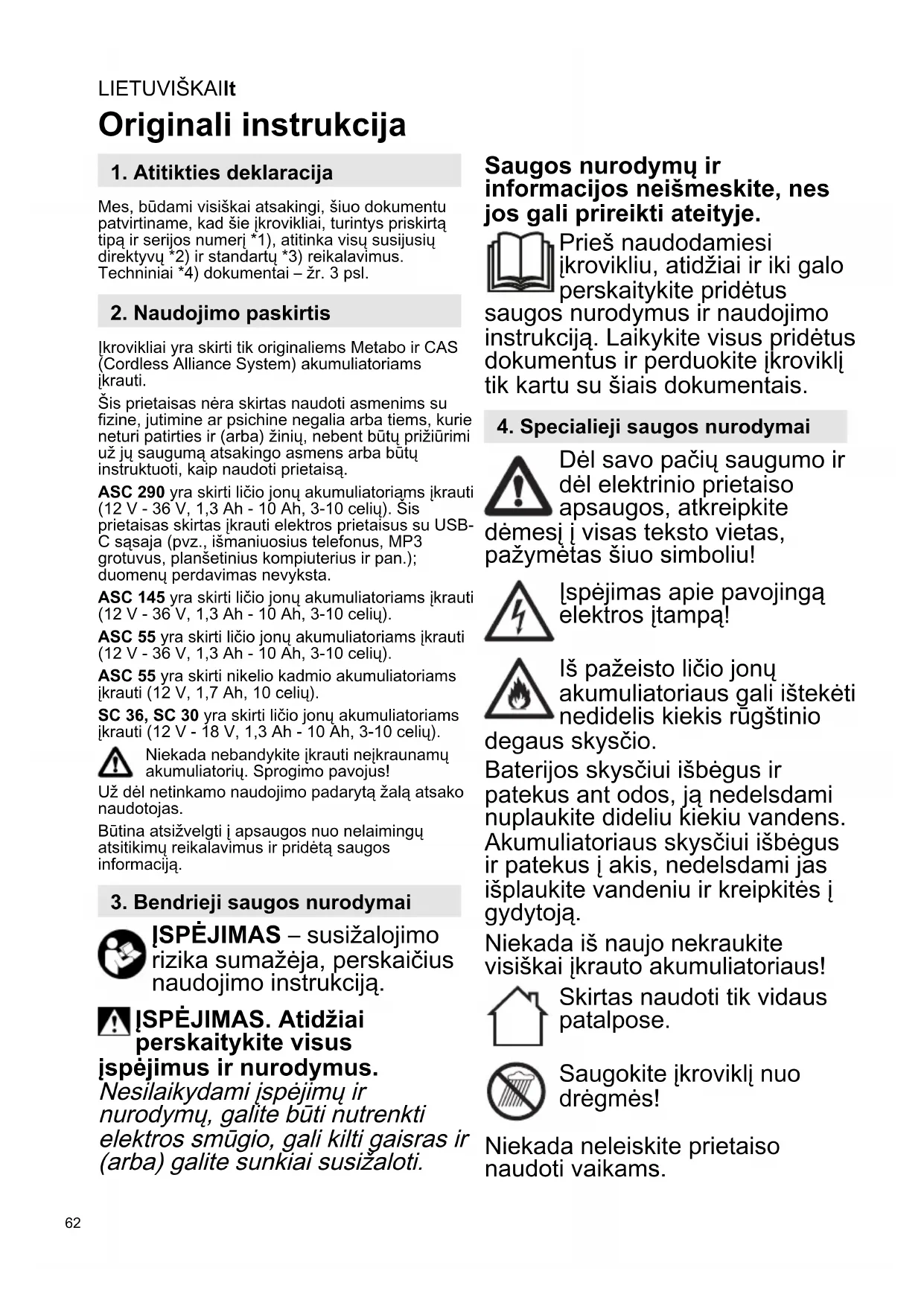

NAUDOJIMO INSTRUKCIJA PowerMaxx SB 12 Set METABO

Mes, budami visiskai atsakingi, siuo dokumentu patvirtiname, kad sie jkrovikliai, turintys priskirta tipa ir serijos numeri *1), atitinka visu susijusi direktyvy *2) ir standartu *3) reikalavimus. Techniniai *4) dokumentai -zr. 3 psl.

2. Naudiojimo paskirtis

Ikrovikliai yra skirti tik originaliems Metabo ir CAS (Cordless Alliance System) akumuliatoriams jkrauti.

Sis prietaisas nera skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) ziniu, nebent butu priziurimi už ju sauguma atsakingo asmens arba butu instruktuoti, kaip naudoti prietaisa.

ASC 290 yra skirti ličio jonu akumulatoriams jkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celiu). Sis prietaisas skirtas jkrauti elektros prietaisus su USB-C sāsaja (pvz., išmaniuosius Telefonus, MP3 grotuvus, planšetinius kompiuterius ir pan.); duomenu perdavimas nevyksta.

ASC 145 yra skirti licio jonu akumulatoriams ikrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celiu).

ASC 55 yra skirti licio jonu akumulatoriams ikrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celiu).

ASC 55 yra skirti nikelio kadmio akumuliatoriams ikrauti (12 V, 1,7 Ah, 10 celiu).

SC 36, SC 30 yra skirti licio jonu akumulatoriams ikrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celiu).

Niekada nebandykite jkrauti nejkraunamu akumulatoriuy. Sprogimo pavojus!

Už del netinkamo naudojimo padaryta Žalá atsako naudotojas.

Butina atsižvelgtj apsaugos nuo nelaimingu atsitikmu reikalavimus ir prideta saugos informacija.

3. Bendrieji saugos nurodymai

ISPEJIMAS - susižalojimo rizikasumažeja, perskaicius naudiojimo instrukcija.

ISPEJIMAS. Atidžiai perskaity kite visus

jspejimus ir nurodymus.

Nesilaikydami jspejimu ir nurodymu, galite buti nutrenkti elektros smugio, gali kilti gaisras ir (arba) galite sunkiai susizaloti.

Saugos nurodymu ir informacijos neismeskite, nes jos gali prireikti ateityje.

Pries naudodamiesi jkrovikliu, atidziai ir iki galo perskaitykite pridetus nurodymus ir naudojimo cija. Laiky kite visus pridetus entus ir perduokite jkrovikliu su su siais dokumentais.

4. Specialieji saugos nurodymai

Dél savo pačiç saugumo ir dél elektrinio prietaiso apsaugos, atkreipkite

demesi visas teksto vietas, pazymetas siuo simboliu!

Ispejimas apie pavojinga elektros itampa!

Iš pažeisto ličio jonu
akumuliatoriaus gali ištekéti
nedidelis kiekis rugstinio

degaus skyscio.

Baterijos skysciui isbegus ir patekus ant odos, ja nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysciui isbegus ir patekus i akis, nedelsdami jas isplaukite vandeniu ir kreipkites i gydytoja.

Niekada is naujo nekraukite visiskai jkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite krovikl nuodrégmés!

Niekada neleiskite prietaisonaudoti vaikams.

Reikia prižiūrèti vaikus ir užtikrinti, kad jie nežaistu su prietaisu.

Saugokite, kad vaikai nebūtu šalia ikroviklio ar jo veikimo vietos!

Laikykite krovikl taip, kadjis butu neprieinamas vaikams!

Jei is jkroviklio pasirodo dumai
arba ugnis, nedelsdami istraukite
kišuka is elektros tinklo!

Nekiskite jokiu daiktu ikroviklio ventiliacijos angas - elektros smugio ar trumpojo jungimo pavojus!

Nenaudokite sugedusiq akumuliatori!

Nekraukite akumuliatori „AIR COOLED“ jkrovikliais zonose, kuriose yra daug metalu dulkiu.

ASC 290: naudokite tik originalu Metabo maitinimo jungties kabeli.

5. Apžvalga

Zr. 2 psl. Paveiksléliai yra pavyzdiniai visiens prietaisams.

1 Akumulatorius (komplektnejeina)
2 |krovimo lizdas
3 Maitinimo indicatorius
4 Ispèjamasis indicatorius
5 |krovimo bubenos indicatorius *
6 USB dangtelis *
7 USB-C sasaja *
8 LED indicatorius (maitinamas per USB-C sasaja) *

• priklauso nuo modelio

6. Eksploatacijos pradžia

Pries pradedant eksploatuoti, palyginkite, ar informacineje plokstelje nurodyta tinklo jtampa ir tinklo daznis sutampa su jusu elektros tinklo duomenimis.

Tokie prietaaisai, kaip sis, gaminantys nuolatine srove, gali paveikti paprastus nuotekio srovès apsauginius isjungiklius. Naudokite F tipo arba geresni, kurio isjungimo srove yra maks. 30 mA.

Pries jungdami jkroviklj, jsitikinkite, kad ventiliacijos angos yra laisvos. Maiausias atstumas iki kitu objektu min. 5 cm!

6.1 Savikontrolles testas

Jkiškite kistuka.

Ispejamasis indicatorius (4) ir maitinimo indicatorius (3) prada sviesti vienes po kito apie 1 sekunde, jmontuotas ventilatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumulatoriaus jkrovimas

Akumuliatori visikai, iki galo jstumkite ikrovimo lizda (2).

Maitinimo indicatorius (3) mirksi.

Pastaba: norédami patikrinti lićo jonu
akumuliatoriaus ikrovos būsena, iš pradžiu isimkite
akumuliatoriu iš ikroviklio ir tada paspauskite
mygtuka ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus ikrovima, ikroviklis automatiskai persijungia i palaikomojo ikrovimo režima.

Akumulatorius gali likti jkroviklyje ir taipjis visada bus paruostas naudoti.

Maitinimo indicatorius (3) nuolat šviečia.

7.3 Tik ASC 290: jkrauti USB prietaisa

Prijunkite tik tuos USB prietaisus, kurie yra suderinami su USB standartu. Naudojimas su nesuderinamais prietaisais gali tapti trikciu, gedimu arba suzalojmu priezastimi.

Atidarykite dangtelj (6) ir prijunkite USB prietaisa per USB-C sasaja (7) tinkamu kabeliu. Prietaisas bus jkraunamas.

Maitinimas per USB-C sasaja (7) bus tiekiamas tik tada (LED indicatorius (8) smiecia), kai nebus kraunamas joks akumulatorius.

Jei akumulatorius ir USB prietaisas bus prijungti vienu metu, USB jkrovimo procesas prasides automatiskai pasibaigus akumulatoriaus jkrovimo procesui.

8. Sutrikimai

8.1 Ispèjamasis indicatorius (4) nuolat sviečia

Akumulatorius - nekraunamas. Per auksta / per zhema temperatura. Jei akumulatoriaus temperatura yra nuo 0^ iki 50^ , jkrovimas prasideda automatiskai.

ASC 290: jspejamasis indicatorius (4) nuolat sviecia, o jkrovos bubenos indicatorius (5) mirksi: jkroviklis karstas, akumulatorius saltas ar karstas, akumulatorius jkraunamas su sumazinta ikrovimo galia.

LIETUVISKAIt

8.2 Ispèjamasis indicatorius (4) mirksi

• Akumulatorius yra sugedes. Akumulatoriug Nedelsdami isimkite ijkroviklio.
• Akumulatorius nebuvo tinkamai jstumtas i jkrovimo lizda (2). Zr. 7.1 skyriu.
• ASC 290: jspejamasis indicatorius (4) mirksi, o jkrovos busenos indicatorius (5) issijunges: akumulatorius nera jkraunamas, jkroviklis karstas.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadantas sio prietaiso maitinimo laidas, siekiant isvengti pavoju, jj turi pakeisti gamintojo arba jo klienu aptarnavimo tarnybos specialistas arba panasiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkrovikliu, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiame pusplapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamu jrankiu, pakuocii bei priedu perdirbimo reikalavimus.

Pakavimo medziagos turi butiutilizuojamos remiantis ju zenklinimu, laikantis savivaldybes direktyvu. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga".

Tik ES šalims: nemeskite elektriniu jrankiu kartu su buitinemis atliekomis! Pagal

Europos direktyva 2012 / 19 / ES del elektrós

ir elektronines jrangos atlieku ir jos Perkinsimo i nacionaline teise aktus, panaudoti elektriniai jrankiai turi buti renkami atskirai ir perdirbami aplinkai saugiu budu.

11. Technines specifikacijos

Zr. 3 puspaji.

U = akumulatoriaus itamos diapazonas

C = akumulatoriaus talpa

IC =jkrovimo srove

±b = jkrovimo laikas 1

USB = USB-C sasajos jtampa ir maksimali jkrovimo srove

1) Kaip pavyzdžiai pasirinktu akumuliatoriukrovimo laikai. Priklausomai nuo likusios akumuliatoriaus talpos ir temperaturos, realus ikrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatura sandeliavimo metu: nuo 0^ iki 40^ .

Tobulejant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

Prietaisoapsaugosklase-Il

~ kintamoji srové
