PowerMaxx SB 12 Set - Vrtačka METABO - Bezplatný návod k obsluze

Typ produktu	Aku vrtací šroubovák
Značka	Metabo
Model	PowerMaxx SB 12 Set
Napětí baterie	12 V
Typ baterie	Li-ion
Kapacita baterie	2,0 Ah (typické)
Typ sklíčidla	Samosvorné sklíčidlo bez klíče
Kapacita sklíčidla	1 - 10 mm
Otáčky naprázdno (1. rychlost)	0 - 400 ot/min
Otáčky naprázdno (2. rychlost)	0 - 1500 ot/min
Max. krouticí moment (měkký/tvrdý)	14 / 30 Nm
Počet převodů	2
Max. vrtání do oceli	10 mm
Max. vrtání do dřeva	25 mm
Hmotnost (s baterií)	1,1 kg
Rozměry (D x Š x V)	190 x 190 x 60 mm
Napájení	Li-ion baterie 12 V
Nabíječka v ceně	Ano (nabíječka ASC 55 nebo podobná)
Regulace otáček	Ano, spouští
Směr otáčení	Vlevo/vpravo
LED osvětlení	Ano
Brzda motoru	Ano
Blokování vřetena	Ano
Hladina hluku (LpA)	70 dB(A)
Vibrace (vrtání do kovu)	2,5 m/s²
Třída ochrany	III (velmi nízké napětí)
Údržba a čištění	Čistěte suchým hadříkem, nepoužívejte rozpouštědla
Náhradní díly a opravitelnost	Kontaktujte servis Metabo nebo www.metabo.com
Obecné informace	Dodáváno v kufru s nabíječkou a 2 bateriemi

Často kladené otázky - PowerMaxx SB 12 Set METABO

Jaké baterie jsou kompatibilní s vrtačkou Metabo PowerMaxx SB 12 Set?

Vrtačka používá baterie Metabo Li-ion 12 V ze systému CAS (Cordless Alliance System). Kompatibilní baterie zahrnují modely od 1,3 do 10 Ah. Používejte výhradně originální baterie Metabo.

Jak nabíjet baterii PowerMaxx SB 12?

Vložte baterii do dodané nabíječky až na doraz. Kontrolka během nabíjení bliká a po dokončení nabíjení svítí trvale. Nabíječka se automaticky přepne do režimu údržby.

Jaká je doba nabíjení baterie 2,0 Ah?

S nabíječkou ASC 55 se baterie 2,0 Ah nabije přibližně za 30 minut. Doby se mohou lišit v závislosti na teplotě a stavu baterie.

Mohu vrtačku používat během nabíjení baterie?

Ne, baterie musí být pro nabíjení vyjmuta z nářadí. Během nabíjení nemůžete nářadí používat.

Co dělat, když kontrolka varování na nabíječce bliká?

Blikání indikuje vadnou nebo špatně vloženou baterii. Okamžitě baterii vyjměte a zkontrolujte její stav. Pokud problém přetrvává, kontaktujte servis Metabo.

Jak změnit směr otáčení na PowerMaxx SB 12?

Použijte přepínač směru otáčení umístěný nad spouští. Přepněte doleva pro pravý chod (šroubování) a doprava pro levý chod (vyšroubovávání). Nikdy nepřepínejte, když motor běží.

Jaký maximální krouticí moment může tato vrtačka poskytnout?

Maximální krouticí moment je 14 Nm v měkkém režimu (šroubování) a 30 Nm v tvrdém režimu (vrtání). Krouticí moment můžete nastavit do 21 poloh pomocí nastavovacího kroužku.

Jak čistit a udržovat vrtačku?

Čistěte tělo suchým jemným hadříkem. Nepoužívejte agresivní čisticí prostředky ani rozpouštědla. Udržujte větrací štěrbiny volné. V případě poruchy nechte nářadí zkontrolovat odborníkem.

Kde najdu náhradní díly pro PowerMaxx SB 12 Set?

Náhradní díly jsou k dispozici u servisu Metabo nebo na webu www.metabo.com. Používejte pouze originální díly.

Je tato vrtačka vhodná pro vrtání do betonu?

Ne, PowerMaxx SB 12 je standardní vrtačka-šroubovák bez příklepu. Není určena pro vrtání do betonu. Používejte ji pro dřevo, kov, plast a šroubování.

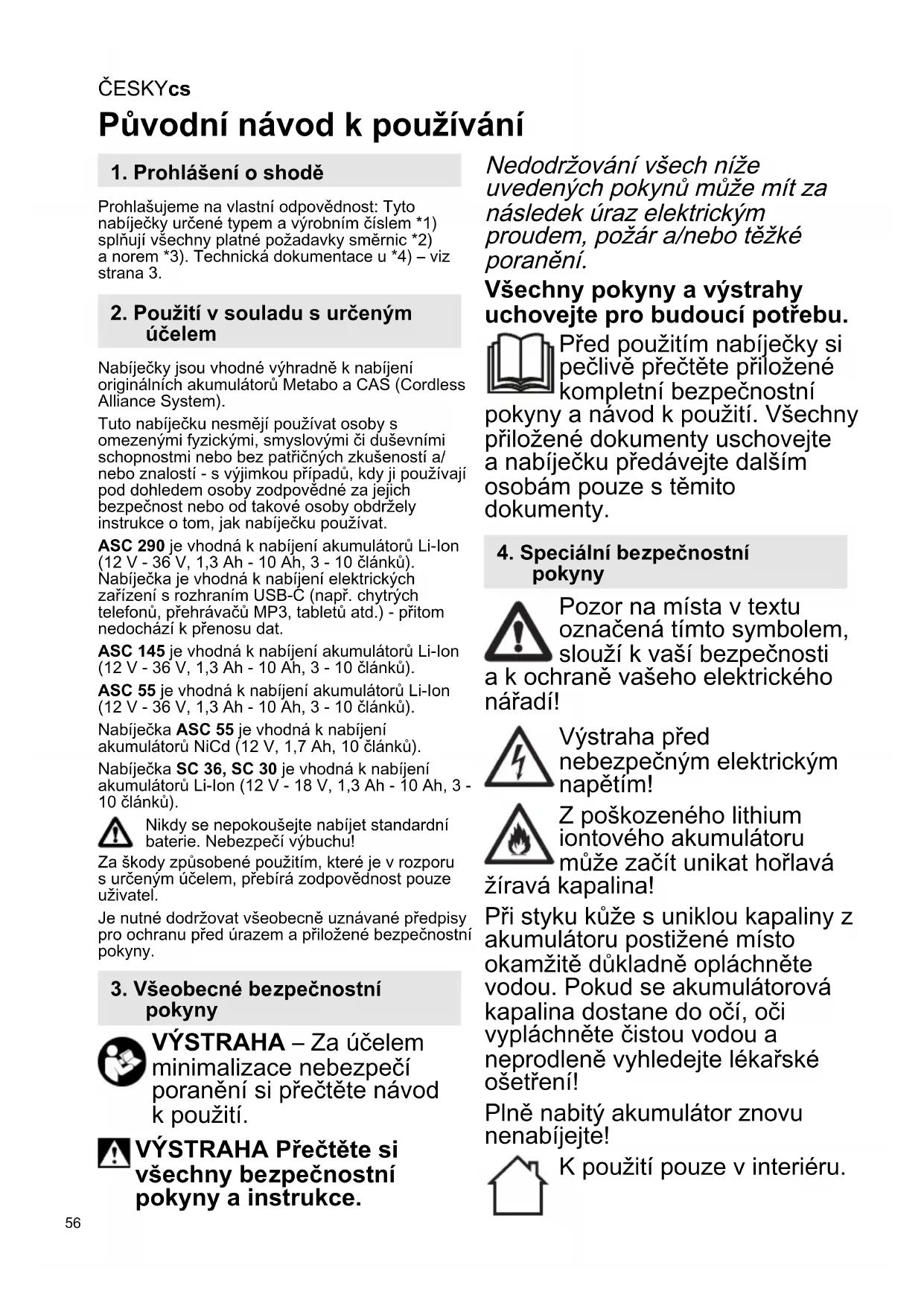

NÁVOD K OBSLUZE PowerMaxx SB 12 Set METABO

Püvodní námod k používání

1. Prohlášeni o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobním cislem 1) splnju vsechny platné požadavky směrnic 2) a norem 3). Technická dokumentace u 4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výhradné k nabijeni originálních akumulátorů Metabo a CAS (Cordless Alliance System).

Tuto nabiječku nesměji používat osoby s omezenými fyzickými, smyslovými āi duševními schopnostmi nebo bez patrčnych zkušenosti a/ nebo znalostí - s vyjimkou pripadú, kdy ji používaji pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obržely instrukce o tom, jak nabiječku používat.

ASC 290 je vhodná k nabijeni akumulatoru Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku). Nabijecka je vhodná k nabijeni elektrickych zařizení rozhraním USB-C (napr. chytrych Telefonu, prehrávacu MP3, tabletu atd.) - pritom nedochází k prenosu dat.

ASC 145 je vhdná k nabijeni akumulátoru Li-lon (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

ASC 55 je vchodná k nabijeni akumulátoru Li-ION (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55 je vhodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 Članků).

Nabiječka SC 36, SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clánkú).

Nikdy se nepokousejte nabijet standardni baterie. Nebezpeci vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovednost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu pred urazem a prilozené bezpečnostníPokyny.

3. Vseobecné bezpečnostníPokyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prectete si vsechny bezpećnostné poukyny a instrukce.

Nedodržovani všech nije
uvedenych poknu muže mít za
následek uraz elektrickým
proudem, požár a/nebo těžké
poraněni.

Vsechny pouny a vystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte príložené kompletní bezpečnostné v a námod k použiti. Vsechny né dokumenty uschovejte Čechu prědávejte dalsím m pouze s temito enty.

4. Speciálni bezpečnostní psychy

Pozor na mista v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětim!

Z poskozeného lithium iontoveho akumulátoru mûze začitunikat hořlavá

žíravá kapalina!

Při styku kůze s uniklou kapaliny z akumulátoru postižené misto okamžitě dūkladné opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistou vodou a neprodleně vyhledejte lékarsté ošetřeni!

Plné nabity akumulátor znovu nenabíjete!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s prístrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovniho prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte prědměty do ventilacnich otvorů nabíječky -nebezpeci urazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumúlátory!

V prostrech se zvyšeným
výskytem kovového prachu
nenabíjejte Žádné akumúlátory
pomoci nabíječek AIR COOLED.

ASC 290: Používejte pouze originálnít'ový prípojovác kabel Metabo.

5. Přehled

Viz. strana 2. Obrázky jsou príklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)

2 zásuvný slot

3 kontrolka napajeni

4 vystrazná kontrlka

5 Ukazatel stavu nabití *

6 Kryt USB *

7 Port USB-C*

8 LED ukazatel (napajení prostřednictvím portu USB-C) *

• v závislosti na modelu

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétí a sit'ový kmitočet na typovém stitku odpovidaji udajum vaši elektrické site.

Zařazení, jak je toto, ktera generuju

stejnosměrný proud, mohou ovlivnovat jegnoduché

proudové chránic. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.

Prid uvedenim nabiječky do provozu se ujistěte, ze ventilacné otvory jsou volné. Minímalné vzdálenost od jinych predmětu min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstrážná kontrlka (4) a kontrlka napajeni (3) se postupné Rozsvítí asi na 1 sekundu, zabadovany ventilátor se na cca 5 sekund rozběhne.

7. Použití

Poznámka: Pro zobrazení stavu nabít u akumulátorù Li-ion nejprve akumulátor vyjměte z nabiječky a poté stisknéte príslušné tlacitko na akumulátoru.

7.2 Udržovaci nabijeni

Je-li nabijeni ukončeno, nabiječka se automaticky prépne do režimu udržovaciho nabijeni.

Akumulator muze zustat v nabijece a bude tak vždy pripraven k použiti.

Kontrolka napájení (3) trvale svítí.

7.3 Pouze ASC 290: Nabijeni zařizení USB

Pripojte pouze zařizení, ktera jsou kompatibilné se standardem USB. Pripojení kompatibilnéch zařizení muže zpúsobit poruchy, kození nebo urazy.

Otevřete kryt (6) a pripoje zařizení USB vchodným kabelem k (7)portu USB-C. Zařizení se nabiji.

Port USB-C (7) je napajen (ukazatel LED (8) se rozsviti) pouze v pripadé,Že se nenabiji akumulátor.

Pokud jsou pripojeny soucasne akumulator a zařizeni USB, nabijeni rozhranim USB se spustí automaticicky po nabiti akumulatoru.

8. Porucha

8.1 Výstrázná kontrolka (4) trvale sviti

Akumulátor se nenabíj. Prilis vysoká / prilis nizká teplota. Pokud je teplota akumulátoru v Rozmezi 0^ až 50^ , automaticky se spustí proces nabijeni.

CESKYcs

ASC 290: Výstražná kontrolka (4) svítí nepretržitě a ukazatel stavu nabiti (5) blíká: Nabiječka je horká nebo akumulátorový Článek je studeny, resp. horký, nabíj se snízeným nabijecím vykonem.

8.2 Výstrážná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabíječky.
• Akumulátor není správné nasazen do nabijecího slotu (2). Viz kapitolu 7.1.
• ASC 290: Vystrážná kontrolka (4) bliká a ukalatel stavu nabíti (5) jsou zhasnute: Akumulátorový chánek se nenabíji, nabíječka je príliš horká.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sít'ovy privod tohoto pristroje poskozen, musi byt vymenén vyrobcem nebo jeho zákaznickym servisem ci podobné kvalifikovanou osobou, aby nedoslo k ohroženi.

S nabiječkou Metabo vyžadujíci opravu se prosím obratte na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého náradi, obalu a prisluşenstvi.

Obalové materiały se musi likvidovat podle jejich označeni v souladu s obecnymi směrnicemi. Dalá informace najdete na www.metabo.com v Časti Servis.

Jen pro zeme EU: Elektrické nářadi nevyhazujte do domáciho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric

kych a elektronickych zarizenich a dre odpovidajici legislativy prisluanse zeme musi byt stare elektrické nariad shromazdovano oddelena odevzdano k ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napě'tóve rozsáhy akumulátorú

C = kapacita akumulatoru

I_C = nabijeci proud t= doba nabijieni 1)

USB = napěti a maximálné nabíjecí proud pri prípojení USB-C

1) Doba nabijeni vybranjch akumulatoru uvedenych jako priklad. V závislosti na zbyvajici kapacite a teploté akumulatoru se skutečná doba nabijeni muze od těchto udajú lišit.

Doporucená okolní teplota pri nabijeni je 0 až 40^ .

Změny na základě technickéhoPokroku vyhrazeny.

Pristroj triy ochrany II
Strydavy proud.
