PowerMaxx SB 12 Set - Urbjmašīna METABO - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu urbjmašīna-skrūvgriezis
Zīmols	Metabo
Modelis	PowerMaxx SB 12 Set
Akumulatora spriegums	12 V
Akumulatora tips	Li-Ion
Akumulatora ietilpība	2.0 Ah (tipiski)
Patronas tips	Bezatslēgas pašbloķējošā patrona
Patronas ietilpība	1 - 10 mm
Tukšgaitas ātrums (1. ātrums)	0 - 400 apgr./min
Tukšgaitas ātrums (2. ātrums)	0 - 1500 apgr./min
Maks. griezes moments (mīksts/ciets)	14 / 30 Nm
Pakāpju skaits	2
Maks. tērauda urbšana	10 mm
Maks. koka urbšana	25 mm
Svars (ar akumulatoru)	1.1 kg
Izmēri (G x P x A)	190 x 190 x 60 mm
Barošana	Li-Ion 12 V akumulators
Lādētājs iekļauts	Jā (ASC 55 lādētājs vai līdzīgs)
Ātruma regulators	Jā, ar sprūdu
Rotācijas virziens	Pa kreisi/Pa labi
LED apgaismojums	Jā
Dzinēja bremze	Jā
Vārpstas bloķēšana	Jā
Trokšņa līmenis (LpA)	70 dB(A)
Vibrācijas (metāla urbšana)	2.5 m/s²
Aizsardzības klase	III (ļoti zems spriegums)
Apkope un tīrīšana	Tīrīt ar sausu drānu, neizmantot šķīdinātājus
Rezerves daļas un remontējamība	Sazināties ar Metabo servisa centru vai www.metabo.com
Vispārīga informācija	Piegādāts koferī ar lādētāju un 2 akumulatoriem

Bieži uzdotie jautājumi - PowerMaxx SB 12 Set METABO

Kādi akumulatori ir saderīgi ar Metabo PowerMaxx SB 12 Set urbjmašīnu?

Urbjmašīna izmanto Metabo Li-Ion 12 V akumulatorus no CAS (Cordless Alliance System) sistēmas. Saderīgi akumulatori ietver modeļus no 1.3 līdz 10 Ah. Izmantojiet tikai oriģinālos Metabo akumulatorus.

Kā uzlādēt PowerMaxx SB 12 akumulatoru?

Ievietojiet akumulatoru komplektā iekļautajā lādētājā līdz galam. Kontrolindikators mirgo uzlādes laikā un deg pastāvīgi, kad uzlāde ir pabeigta. Lādētājs automātiski pārslēdzas uzturēšanas režīmā.

Kāds ir 2.0 Ah akumulatora uzlādes laiks?

Ar ASC 55 lādētāju 2.0 Ah akumulators uzlādējas aptuveni 30 minūtēs. Laiks var atšķirties atkarībā no temperatūras un akumulatora stāvokļa.

Vai es varu izmantot urbjmašīnu akumulatora uzlādes laikā?

Nē, akumulators ir jāizņem no instrumenta, lai to uzlādētu. Jūs nevarat izmantot instrumentu uzlādes laikā.

Ko darīt, ja lādētāja brīdinājuma indikators mirgo?

Mirgošana norāda uz bojātu vai nepareizi ievietotu akumulatoru. Nekavējoties izņemiet akumulatoru un pārbaudiet tā stāvokli. Ja problēma turpinās, sazinieties ar Metabo servisa centru.

Kā mainīt rotācijas virzienu uz PowerMaxx SB 12?

Izmantojiet rotācijas virziena slēdzi, kas atrodas virs sprūda. Pārbīdiet to pa kreisi, lai iegūtu rotāciju pa labi (skrūvēšana), un pa labi, lai iegūtu rotāciju pa kreisi (atskrūvēšana). Nekad nepārslēdziet, kamēr motors griežas.

Kādu maksimālo griezes momentu šī urbjmašīna var nodrošināt?

Maksimālais griezes moments ir 14 Nm mīkstajā režīmā (skrūvēšana) un 30 Nm cietajā režīmā (urbšana). Jūs varat regulēt griezes momentu 21 pozīcijā, izmantojot regulēšanas gredzenu.

Kā tīrīt un apkopt urbjmašīnu?

Tīriet korpusu ar sausu un mīkstu drānu. Neizmantojiet agresīvus tīrīšanas līdzekļus vai šķīdinātājus. Turiet ventilācijas atveres brīvas. Darbības traucējumu gadījumā nododiet instrumentu pārbaudei pie profesionāļa.

Kur es varu atrast rezerves daļas PowerMaxx SB 12 Set?

Rezerves daļas ir pieejamas Metabo pēcpārdošanas servisā vai vietnē www.metabo.com. Izmantojiet tikai oriģinālās daļas.

Vai šī urbjmašīna ir piemērota betona urbšanai?

Nē, PowerMaxx SB 12 ir standarta urbjmašīna-skrūvgriezis bez trieciena. Tā nav paredzēta betona urbšanai. Izmantojiet to kokam, metālam, plastmasai un skrūvēšanai.

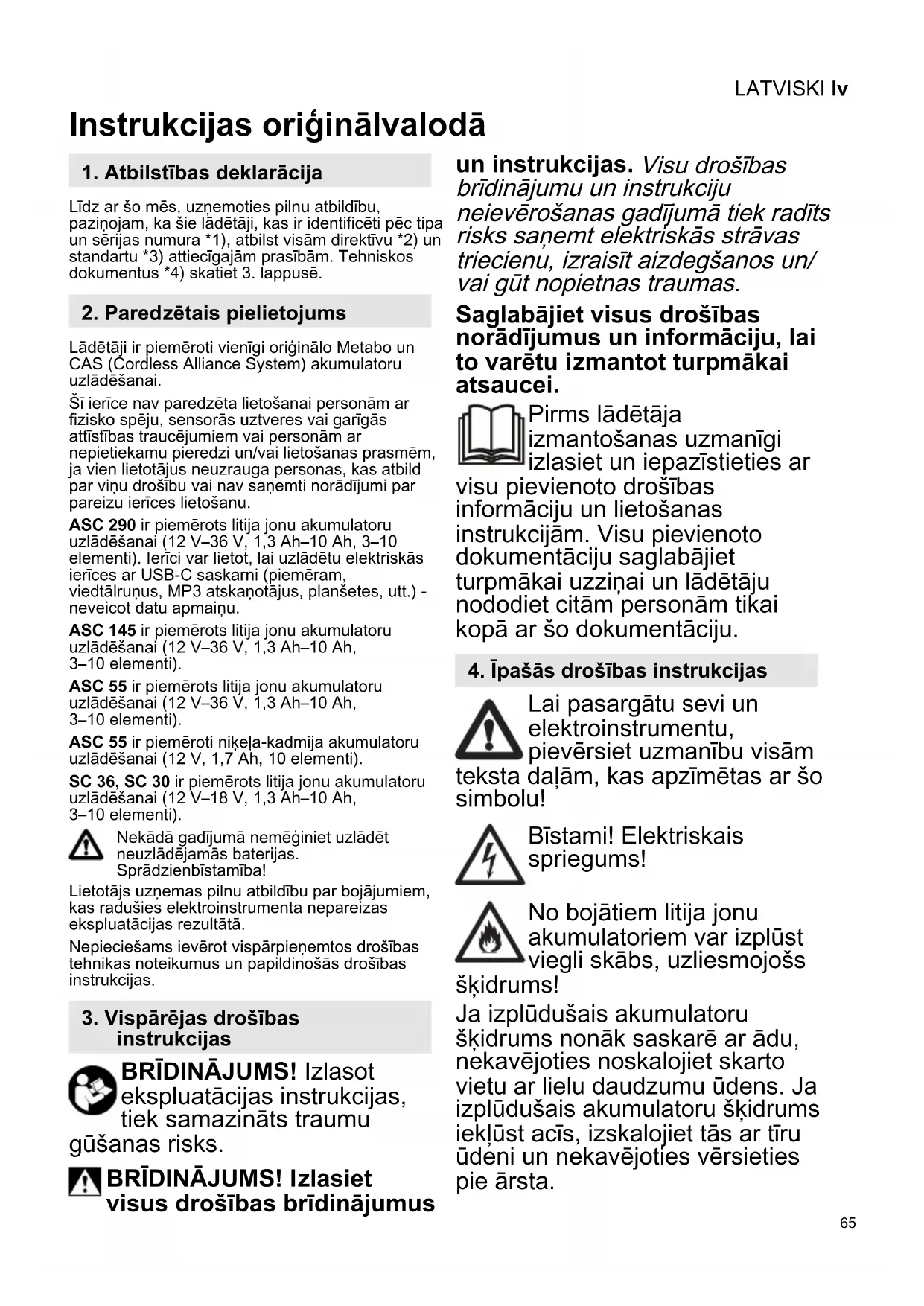

LIETOŠANAS INSTRUKCIJA PowerMaxx SB 12 Set METABO

Lidz ar so mēs, uznemoties pilnu atbildūb,
pazinojam, ka sie lādētāj, kas ir identificēti pēc tipa
un serijas numura 1), atbilst visām direktīvu 2) un
standaru 3) attiecigajam prasibām. Tehniskos
dokumentus 4) skatiet 3. lappuse.

2. Paredzêais pielietojums

Ladetaji ir piemeroi vienigi originalo Metabo un CAS (Cordless Alliance System) akumulatoru uzladeesanai.

Ši erice nav paredzeta lietošanai personam ar fizisko speju, sensoras uzterves vai garigas attistibas traucējumiem vai personam ar nepietiekamu pieredzi un/vai lietošanas prasmém, ja vien lietotajus neuzrauga personas, kas atbild par vinu drosibu vai nav sanemti noradijumi par pareizu ierie cies lietošanu.

ASC 290 ir piemērots litija jonu akumulatoru uzlādešanai (12 V-36 V, 1,3 Ah-10 Ah, 3-10 elementi). Ierici var lietot, lai uzlādetu elektriskas ierices ar USB-C saskarni (piemēram, viedtārūnus, MP3 atskaŋotājus, plansetes, utt.) -neveicot dati apmainu.

ASC 145 ir piemeropts litija jonu akumulatoru uzladesanai (12 V-36 V, 1,3 Ah-10 Ah, 3-10 elementi).

ASC 55 ir piemeroits litija jonu akumulatoru uzladesanai (12 V-36 V, 1,3 Ah-10 Ah, 3-10 elementi).

ASC 55 ir piemeroiti nikela-kadmija akumulatoru uzladeesanai (12 V, 1,7 Ah, 10 elementi).

SC 36, SC 30 ir piemeroits litija jonu akumulatoru uzladeesanai (12 V-18 V, 1,3 Ah-10 Ah, 3-10 elementi).

Nekādā gadijuma nemēginiet uzlādet neuzlādejamās baterijas. Sprādzienbīstamība!

Lietotajs uznemas pilnu atbildibu par bojajumiem, kas radusies elektroinstrumenta nepareizas ekspluatacijas rezultata.

Nepiecesams ieverot visparpienemtos droibas tehnikas noteikumus un papildinosas droibas instrukcijas.

un instrukcijas. Visu drošibas
bridinājumu un instrukciju
neievērošanas gadījuma tiek radīts
risks sanemt elektriskās strāvas
triecienu, izraisīt aizdegšanos un/
vai gut nopietnas traumas.

Saglabajiet visus drošibas
norādījumus un informāciju, laito varētu izmantot turpmakai
atsaucei.

Pirmsladetaja izmantošanas uzmanigi izlasiet un iefpazistieties ar visu pievienoto drošibas informaciju un lietošanas instrukcijam. Visu pievienoto dokumentaciju saglabajiet turpmakai uzziŋa un ladetaju nododiet citam personam tikai kopar so dokumentaciju.

4. Ipašās drošības instrukcijas

Lai pasargatu sevi un elektroninstrumentu, pieversiet uzmanibu visam dalamam, kas apzimetas ar so!

Bistami! Elektriskais spriegums!

No bojatiem litija jonu akumulatoriem var izplust viegli skabs, uzliesmojoss

skidrums!

Ja izpludusais akumulatoru skidrums nonak saskare ar adu, nekavejoties noskalojiet skarto vietu ar lielu daudzumu udens. Ja izpludusais akumulatoru skidrums ieklust acis, izskalojiet tas ar tiru udeni un nekavejoties versieten pie arsta.

LATVISKILv

Neveiciet pilnigi uzlādēta akumulatora lādešanu!

Izmantošanai vienīgi
iekstelpās.

Sargiet lādētāju no mitruma!

lerices lietošana berniem nav pielaujama.

Ir jauzmana, lai berni nespelētos ar ieri ci.

Berniem ir jaatrodas droša attaluma no akumulatoru ladetāja un darba zonas!

Glabajiet akumulatoru ladetaju berniem nepieejama viet.

Konstatejot dūmu izdalīsanos vailiesmas, nekavējoties atvienojietladetāju no elektrotíkla!

Nekādā gadījumā nemēginiet
ievietot sveskermenus
akumulatoru lādētāja gaisa
atverēs. Pastāv risks gut
elektrotriecenu un izraisit
iṣsavienojumu elektrotikla!

Nelietojiet bojatus akumulatorus!

Vietas, kur pastav augsts metala
puteklu koncentracicjas limenis,
neveiciet akumulatoru uzladi,
izmantojot ladetajus ar GAISA
DZEESESHANU.

ASC 290: Izmantojiet tikai originalo Metabo tikla piesleguma vadu.

5. Pärskats

Skat. 2. lappusi. Atteli var atskirties no realas ierices.

1 Akumulators (navieklauts komplektacijā)
2 Sfclidigzda
3 Darbības indicators
4 Brīdinājuma indicators
5 Uzlaedes stavokla radijums
6 USB parses*

7 USB-C savienojums*
8 LED radijums (USB-C savienojumam padota strava) *

• atkaribā no modela

6. levade ekspluatacija

Pirms pievienosanas elektrotiklam parliecinieties, ka stravas sprieguma un frekvences nominalas vertibas, kas

noraditas uz uzlimes, atbilst elektroenergijas padevei.

Sū un tai lidzīgas ierices, kas génére lidzstrāvu, varietekmēt strāvas nopūdes aizsargslēdžu daribbu. Izmantojiet F tipa vai jaudigakus strāvas nopūdes aizsargslēdžus, kuru nominā paliekoša strāva ir maks. 30 mA.

Uzsakotladetajaekspluataciju, parliecinieties, ka nav nosprostotas gaisa atveres.Minimalais attalums lidz apkart esosajiem objektiem ir 5 cm.

6.1 leslégšanas pašpárbaude

Piesledziet elektribas kontaktdaksu kontaktligzdai.
Bridinajuma indicators (4) un daribas indicators (3) viens pec otra izgaismosies apmēram 1 sekundi, un uzstādītais ventilators ieslēgsies apmēram uz 5 sekundēm.

7. Lietošana

7.1 Akumulatora ladešana

Pilniba iestumiet akumulatoru sfdligzdā (2) lidz atdurei.

Izgaismojas darbības indicators (3).

Piezime. Lai uz litija jonu akumulatoriem tiktu atainots uzlades limenis, atvienojiet akumulatoru no ladetaja un tad piespiediet pogu, kas atrodas uz akumulatora.

7.2 Uzlades saglabăsana

Tiklidz uzlades process ir pabeigts, akumulatoru lidetajs automatiski aktivizije uzlades saglabasanas rezimu.

Akumulatoru drikst neatvienot no lidetaja, un tadā veidā tas vienmerBUSgatavs izmantošanai.

Darbības indicators (3) ir pastāvīgī izgaismots.

7.3 Tikai ASC 290: USB iericu uzladešana

Piesledziet tikai USB ierices, kas ir saderigas ar USB standartu. Nesaderigu ericu

lietosanas var izraisit nepareizu darbibu, bojajumus vai pat traumas.

Atveriet parsegu (6) un iespraudiet USB ieri ci ar piemerotu kabeli USB-C savienojumā (7). Ieric tiek uzladeta.

USB-C savienojumam (7) strava tiek padota tikai tad (deg LED radijums (8)), ja netiek uzladets akumulators.

Ja vienlaicigi ir piesegtis akumulators un USB icerice, USB uzlade tiek uzsakta automatiski pec akumulatora uzlades pabeigsanas.

8. Klüme

8.1 Brīdinājuma indicators (4) ir pastāvīgi izgaismots.

Akumulators nav uzladejies. Temperatura ir parak augsta/zema. Kad akumulatora temperatura ir robezas no 0^ lidz 50^ , uzlades process sakas automatiski.

ASC 290: bridinajuma (4) indicators deg nepartraukti un uzlades stavokla radijums (5) mirgo:ladetajs ir uzkarsis, akumulators ir parlieku atdzisis vai uzkarsis, akumulators tiek uzladets ar samazinatu uzlades jaudu.

8.2 Mirgo bridinajuma indicators (4)

• Akumulators ir bojats. Nekavējoties atvienojiet akumulatoru no lādetāja.
• Akumulators nav pareizi ievietots slidligzdā (2). Skatiet 7.1. nodalu.
• ASC 290: Bridinajuma indicators (4) mirgo un uzlades stavokla radijums (5) ir izdzisis: akumulators netiek uzladets, ladetajs ir parak uzkarsis.

9. Remonts

Ladetaja remontu drikst veikt tikai kvalificeti elektriki!

Ja ir bojatsladetaja elektriskais vads, lai noverstu traumu gusanas vai ipasuma bojasanas risku, ta nomaina ir javeic raztajam vairazotaja pilnvarotam kclientu apkalposanas servisam, vait citam lidzvertgam kvalificetam specialistam.

Ja jusu Metabo ladetajiem ir nepiecesams remonts, sazinieties ar vietejo Metabo parstavi. Adreses skatiet vietne www.metabo.com.

10. Vides aizsardzība

Likvidejot un pārstrādājot nolietotas iekartas,
piederumus un iepakojuma materialus, ieverojiet
visus valsts attiecigos spekā esos likumus un
noteikumus.

lepakojuma materiali jalikvide atbilsto si to markejumam saskaanar vietjam direktivam. Sikaku informaciju skatit www.metabo.com pakalpojumu jomā.

Attiecas tikai uz ES valstim: nekadā gadijumā neatbrivojieties no elektriskajam iericem kopā ar sadzives atkritumiem.

Saskaña ar Eiropas vadliniju 2012/19/ES par nolietotu elektronisko un elektrisko apríkojumu un tās istenosanu dalibvalstu likumdoşanas sistēmas nolietoti elektriskie instrumenti ir jāsavac atseviški un janodod videi nekaitigai pārstradei或其他izejo izejvielu iegūsanai.

11. Tehniskās specifikācijas

Skat. 3. lappusi.
U = akumulatoraspriegums
C = akumuladora Kapacitáte
I_C =uzlades strava
t = uzlades laiks 1)
USB = spriegums un maks. uzlades strava USB-C savienojumam
1) Uzlades laiks noradits parauga akumulatoriem.
Patiesais uzlades laiks var atskirties no tehniskajas specifikacijas noradita laika atkaribna no atlikusas akumulatora uzlades un temperaturas.
Pielaujamā vides temperatura uzlades laika: 0 °C lidz 40 °C.
Šī informácija var tikt mainita tehnologiju attistibas rezultāta.
Ierices aizsardzibas klase - II
mainstrava

4

aalal 1
