Producttype	Draadloze boor- en schroefmachine
Merk	Metabo
Model	PowerMaxx SB 12 Set
Batterijspanning	12 V
Batterijtype	Li-Ion
Batterijcapaciteit	2.0 Ah (typisch)
Boorkoptype	Snelspanboorkop zonder sleutel
Boorkopcapaciteit	1 - 10 mm
Stationair toerental (1e versnelling)	0 - 400 tpm
Stationair toerental (2e versnelling)	0 - 1500 tpm
Max. koppel (zacht / hard)	14 / 30 Nm
Aantal versnellingen	2
Max. boorcapaciteit staal	10 mm
Max. boorcapaciteit hout	25 mm
Gewicht (met accu)	1.1 kg
Afmetingen (L x B x H)	190 x 190 x 60 mm
Voeding	Li-Ion accu 12 V
Inclusief lader	Ja (lader ASC 55 of vergelijkbaar)
Toerentalregeling	Ja, via trekker
Draairichting	Links/rechts
LED-verlichting	Ja
Motorrem	Ja
Spindelvergrendeling	Ja
Geluidsniveau (LpA)	70 dB(A)
Trillingen (boren in metaal)	2.5 m/s²
Beschermingsklasse	III (zeer lage spanning)
Onderhoud en reiniging	Reinig met een droge doek, gebruik geen oplosmiddelen
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Metabo of www.metabo.com
Algemene informatie	Wordt geleverd in een koffer met lader en 2 accu's

Veelgestelde vragen - PowerMaxx SB 12 Set METABO

Welke accu's zijn compatibel met de Metabo PowerMaxx SB 12 Set?

De boormachine gebruikt Metabo Li-Ion 12 V accu's van het CAS (Cordless Alliance System). De compatibele accu's zijn de modellen van 1.3 tot 10 Ah. Gebruik uitsluitend originele Metabo accu's.

Hoe laad ik de accu van de PowerMaxx SB 12 op?

Plaats de accu in de meegeleverde lader tot deze vastklikt. Het controlelampje knippert tijdens het laden en brandt continu wanneer het laden is voltooid. De lader schakelt automatisch over naar onderhoudsladen.

Wat is de laadtijd van een 2.0 Ah accu?

Met de lader ASC 55 laadt een 2.0 Ah accu in ongeveer 30 minuten op. De tijden kunnen variëren afhankelijk van de temperatuur en de staat van de accu.

Kan ik de boormachine gebruiken terwijl de accu wordt opgeladen?

Nee, de accu moet uit het gereedschap worden verwijderd om te worden opgeladen. U kunt het gereedschap niet gebruiken tijdens het laden.

Wat moet ik doen als het waarschuwingslampje van de lader knippert?

Een knipperend lampje geeft een defecte of niet goed geplaatste accu aan. Verwijder de accu onmiddellijk en controleer de staat. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Metabo.

Hoe verander ik de draairichting op de PowerMaxx SB 12?

Gebruik de draairichtingschakelaar boven de trekker. Druk deze naar links voor rechtsdraaien (vastdraaien) en naar rechts voor linksdraaien (losdraaien). Schakel nooit terwijl de motor draait.

Wat is het maximale koppel van deze boormachine?

Het maximale koppel is 14 Nm in zachte modus (schroeven) en 30 Nm in harde modus (boren). U kunt het koppel instellen op 21 standen via de instelring.

Hoe reinig en onderhoud ik de boormachine?

Reinig de behuizing met een droge, zachte doek. Gebruik geen agressieve producten of oplosmiddelen. Houd de ventilatieopeningen vrij. Laat het gereedschap bij een storing door een professional inspecteren.

Waar kan ik reserveonderdelen vinden voor de PowerMaxx SB 12 Set?

Reserveonderdelen zijn verkrijgbaar via de klantenservice van Metabo of via www.metabo.com. Gebruik uitsluitend originele onderdelen.

Is deze boormachine geschikt voor het boren in beton?

Nee, de PowerMaxx SB 12 is een standaard boor- en schroefmachine zonder hamermechanisme. Deze is niet ontworpen voor het boren in beton. Gebruik hem voor hout, metaal, kunststof en schroeven.

GEBRUIKSAANWIJZING PowerMaxx SB 12 Set METABO

nl Oorspronkelijke gebruiksaanwijzing 13

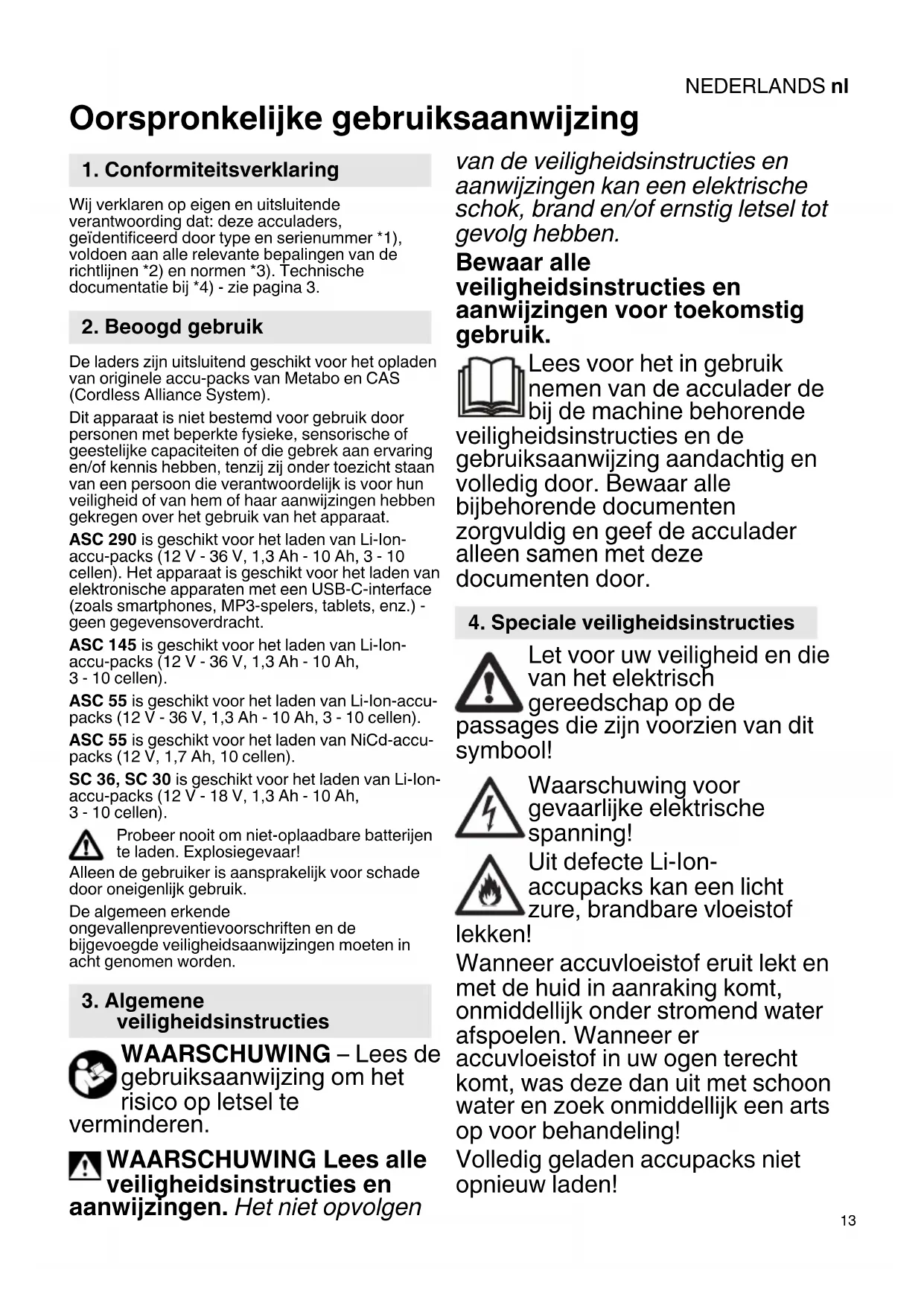

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van derichtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De laders zijnuitsluitend geschikt voor het opladen van originele accu-packs van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem of haar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 290 is geschikt voor het laden van Li-lon-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen). Het apparaat is geschikt voor het laden van elektronische apparaten met een USB-C-interface (zoals smartphones, MP3-spelers, tablets, enz.) - geen gevegensoverdracht.

ASC 145 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van Li-lon-accu-packs (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

ASC 55 is geschikt voor het laden van NiCd-accu-packs (12 V, 1,7 Ah, 10 cellen).

SC 36, SC 30 is geschikt voor het laden van Li-Ion-accu-packs (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te

verminderen.

WAARSCHUWING Lees alleveiligheidsinstructies en

aanwijzingen. Het nicht opvolgen

van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uw veiligheid en die van het elektrisch gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defecte Li-Ion-accupacks kan een Lichtzure, brandbare vloeistof

lekken!

Wanneer accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en Zoek onmiddelijk een arts op voor behandeling!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontogankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defecte.Accupacks!

In omgevingen met een hoge metaalstof-belasting mag u.Accupacks nicht met AIR COOLED-acculaders laden.

ASC 290: alleen het originele Metabo-netsnoer gebruiken.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegren)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led
5 Laadindicator *
6 USB-afdekking
7 USB-C-aansluiting
8 LED-aanduiding (USB-C-aansluiting met voedingsspanning) *
* afhankelijk van het model

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en freundie overeenkomt met de netspanning.
Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30mA
Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje

(3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-accupacks de laadtoestand te laten weergeven eerst het accupack uit de acculader nemen en verrolgens op de knop van het accupack drukken.

7.2 Condltieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het.Accupackkanindeacculaderblijvenzittenen iszodoendealtijdgereedvoorgebruik.

Het indicatielampe (3) brandt continu.

7.3 Alleen ASC 290: USB-apparaat laden

Alleen USB-apparaten aansluiten, die compatibel zich met de USB-standard. Bij het gebruik van Niet compatibile apparaten kan dit tot storingen, schade of letsel leiden.

Open de afdekking (6) en sluit een USB-apparaat met behulp van een passende kabel aan op de USB-C-poort (7). Het apparaat worden geladen.

De USB-C-aansluiting (7) wordt alleen van spanning voorzien (LED-aanduiding (8) brandt), als er geen accu-pack worden geladen.

Als de accu-pack en het USB-apparaat beiden geleijktijdig zijn aangesloten, start het USB-kaadproces automatisch nadat het laadproces van de accu-pack is voltooid.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het.Accupack tussen 0^ en 50^ dan begint het laden automatisch.

ASC 290: de Waarschuwings-led (4) brandt permanent en de laadindicator (5) knippert: de lader is heet, of de accu-pack is koud c.q. heet, de accu-pack worden met een gereduceerd laadvermogen geladen.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack direct uit de acculader nemen.
• Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.
• ASC 290: Waarschuwings-led (4) brandt permanent en de laadindicator (5) is UIT: de accu-pack worden Niet geladen, de lader is te heet.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificeerde persoon verrangen te worden, om gezaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordig. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatatie vindt u op www.metabo.com onder Service

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzakegebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dieren afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd.

U = spanningsbereik van het accupack

C = accpack-capaciteit

Ic = laadstroom t = laadtijd 1)

USB = spanning en max. laadstroomsterke van de USB-C-poort

1) Laadtijden, bijvoorbeeld van geselecteerde accu-packs. Afhankelijk van de restcapaciteit en de temperatuur van de accu-pack kannen de werkelijkde laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het opladen: 0^ tot 40^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.
