Produkttype	Trådløs bore-/skruemaskine
Mærke	Metabo
Model	PowerMaxx SB 12 Set
Batterispænding	12 V
Batteritype	Li-Ion
Batterikapacitet	2.0 Ah (typisk)
Patrontype	Nøglefri selvlåsende patron
Patronkapacitet	1 - 10 mm
Tomgangshastighed (1. gear)	0 - 400 omdr./min
Tomgangshastighed (2. gear)	0 - 1500 omdr./min
Max moment (blødt/hårdt)	14 / 30 Nm
Antal gear	2
Max stålboring	10 mm
Max træboring	25 mm
Vægt (med batteri)	1.1 kg
Mål (L x B x H)	190 x 190 x 60 mm
Strømforsyning	Li-Ion batteri 12 V
Lader inkluderet	Ja (lader ASC 55 eller tilsvarende)
Variabel hastighed	Ja, via aftrækker
Rotationsretning	Venstre/Højre
LED-belysning	Ja
Motorbrems	Ja
Spindellås	Ja
Støjniveau (LpA)	70 dB(A)
Vibration (metalboring)	2.5 m/s²
Beskyttelsesklasse	III (meget lav spænding)
Vedligeholdelse og rengøring	Rengør med en tør klud, brug ikke opløsningsmidler
Reservedele og reparationsmuligheder	Kontakt Metabo service eller www.metabo.com
Generelle oplysninger	Leveres i en kuffert med lader og 2 batterier

Ofte stillede spørgsmål - PowerMaxx SB 12 Set METABO

Hvilke batterier er kompatible med Metabo PowerMaxx SB 12 Set boremaskinen?

Boremaskinen bruger Metabo Li-Ion 12 V batterier fra CAS-systemet (Cordless Alliance System). Kompatible batterier omfatter modeller fra 1.3 til 10 Ah. Brug kun originale Metabo-batterier.

Hvordan oplader jeg batteriet til PowerMaxx SB 12?

Sæt batteriet i den medfølgende lader, indtil det stopper. Kontrollampen blinker under opladning og lyser konstant, når opladningen er færdig. Laderen skifter automatisk til vedligeholdelsestilstand.

Hvad er opladningstiden for et 2.0 Ah batteri?

Med laderen ASC 55 oplades et 2.0 Ah batteri på ca. 30 minutter. Tiderne kan variere afhængigt af temperatur og batteriets tilstand.

Kan jeg bruge boremaskinen, mens batteriet oplader?

Nej, batteriet skal tages ud af værktøjet for at blive opladet. Du kan ikke bruge værktøjet under opladning.

Hvad gør jeg, hvis laderens advarselslampe blinker?

En blinkende lampe indikerer et defekt eller forkert indsat batteri. Fjern batteriet straks og kontroller dets tilstand. Hvis problemet fortsætter, kontakt Metabo service.

Hvordan skifter jeg rotationsretningen på PowerMaxx SB 12?

Brug omskifteren til rotationsretning, som er placeret over aftrækkeren. Skub den til venstre for højrerotation (skruning) og til højre for venstrerotation (afskruning). Skift aldrig, mens motoren kører.

Hvilket maksimalt moment kan denne boremaskine levere?

Det maksimale moment er 14 Nm i blød tilstand (skruning) og 30 Nm i hård tilstand (boring). Du kan indstille momentet på 21 positioner via indstillingsringen.

Hvordan rengør og vedligeholder jeg boremaskinen?

Rengør huset med en tør, blød klud. Brug ikke aggressive midler eller opløsningsmidler. Hold ventilationsåbningerne fri. Få værktøjet inspiceret af en fagmand ved fejlfunktion.

Hvor kan jeg finde reservedele til PowerMaxx SB 12 Set?

Reservedele fås hos Metabo kundeservice eller på webstedet www.metabo.com. Brug kun originale dele.

Er denne boremaskine egnet til at bore i beton?

Nej, PowerMaxx SB 12 er en standard bore-/skruemaskine uden slagfunktion. Den er ikke designet til at bore i beton. Brug den til træ, metal, plast og skruning.

BRUGSANVISNING PowerMaxx SB 12 Set METABO

Ikke lad et fulladet batteri på nytt.

Batteriet lades jegke. Temperaturen er for hoy / for lav. Hvis batteriets temperatur ligger mellom 0^ og 50^ , begyninger ladingen automatisk.

ASC 290: Varsellyset (4) lyser permanent og ladeindikatoren (5) blinker: Laderen er for varm eller batteriet er for kaldt eller for varmt; batteriet lades med redusert effekt.

8.2 Varselindikatoren (4) blinker

Anbefalt omgivelsestemperatur ved lading: 0^ til 40^ .

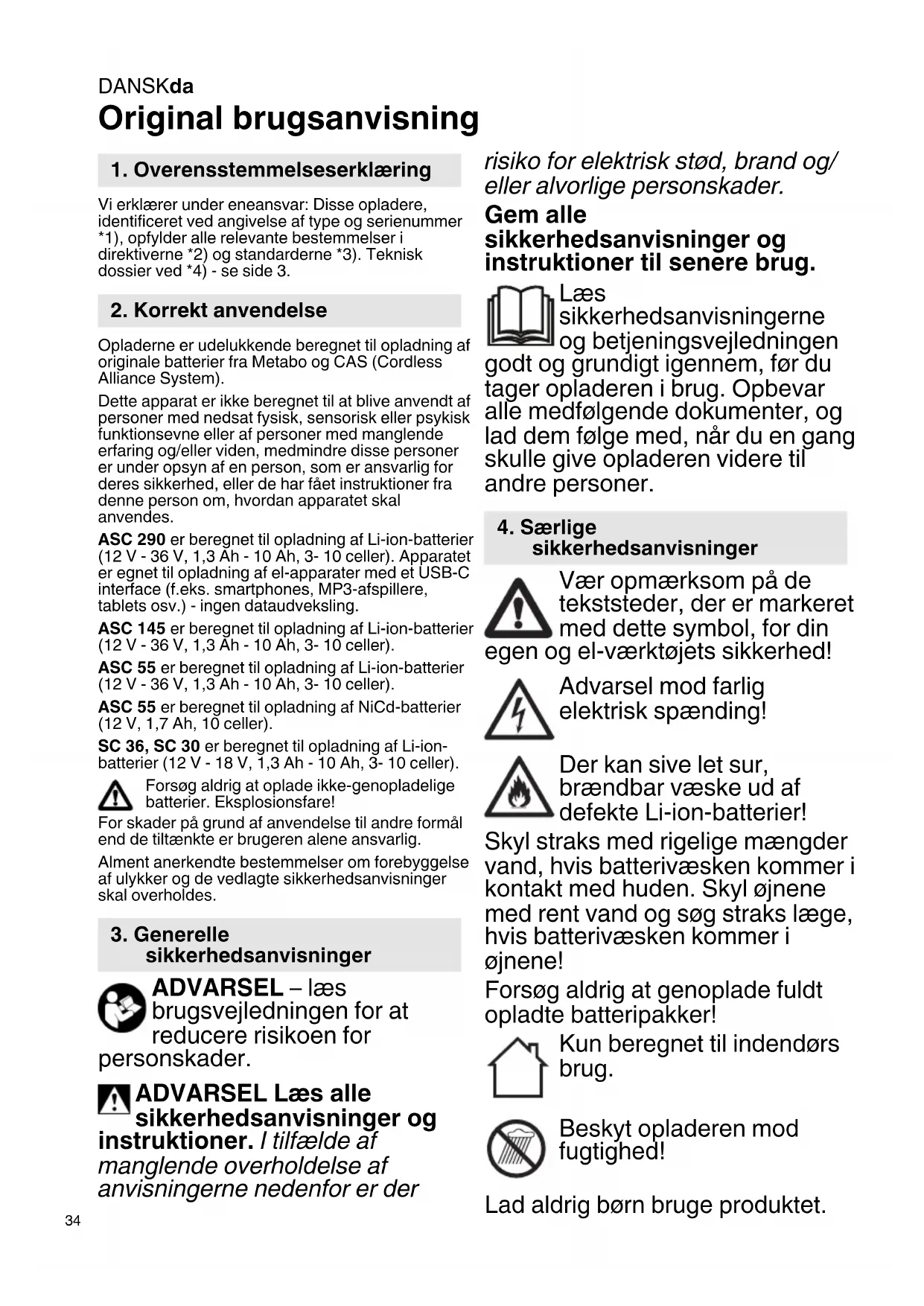

Vi erklærer under eneansvar: Disse opladere, identificeret ved angivelse af type og seriennummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)- se side 3.

2. Korrekt anvendelse

Opladerne er udelukkende beregnet til opladning af originale batterier fra Metabo og CAS (Cordless Alliance System).

Dette apparat er/DDke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk Funktionseve er/af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har faat instruktioner fra donne person om, hvordan apparatet skal anvendes.

ASC 290 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler). Apparatet er egnet til opladning af el-apparater med et USB-C interface (f.eks. smartphones, MP3-afspillere, tablets osv.) - ingen dataudveksling.

ASC 145 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55 er beregnet til opladning af NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 er beregnet til opladning af Li-ion-batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsog aldrig at oplade ikke-genopladelige batterier. Eksplosionsfare!

For skader på grund af anvendelse til andre formal end de tiltænkte er brugeren alene ansvarlig.

Alment anerkendte bestemmelsem or forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Iaes

brugsvejledningen for at

sikkerhedsanvisninger og

instruktioner. I tilfaelde af

manglende overholdelse af

anvisningerne nedenfor er der

risiko for elektrisk stød, brand og/ ell er alvorlige personskader.

Gem alle

sikkerhedsanvisninger og instruktioner til senere brug.

Læs sikkerhedsanvisingerne og betjeningsvejledningen og grundigt igennem, før du opladeren i brug. Opbevar edfolgende dokumenter, og om følge med, när du en gang ogive opladeren videre til personer.

4. Særlige sikkerhedsanvisninger

Vær opmaerk som på detekststeder, der er markeret med dette symbol, for din

egen og el-værktjets sikkerhed!

Advarsel mod farlig elektrisk spænding!

Der kan sive let sur,
brændbar væske ud af
defekte Li-ion-batterier!

Skyl straks med rigelige mængder vand, hvis batterivæskenkommen i kontakt medHUDen. Skyl øjnene med rent vand og søg straks læge, hvis batterivæskenkommen i øjnene!

Forsøg aldrig at genoplaste fuldt opladte batteripakker!

Kun beregnet til indendørs.
brug.

Beskyt opladeren mod fugtighed!

Lad aldrig boorn bruge Produktet.

Børn skal vare under opsyn for at sikre, at de/DDke leger med Produktet.

Sorg for, at der ikke er bxrn i nærheden af opladeren og arbejdsområdet!

Opbevar opladeren utilgengeligt for bo:

I tilfælde af røgudvikling aller brand i opladeren skal du straks trække stikket ud af kontakten!

Stik ingen genstande ind i opladerens ventilationsspalter - Fare for elektrisk stød eller kortslutning!

Brug ingen defekte batteripakker! I områder med hj metalstøvbelastning ma batteripakker ikke oplades med AIR COOLED-opladere.

ASC 290: Brug kun den originale Metabo nettilslutningsledning.

5. Oversigt

Se side 2. Illustrationerne gælder som eksempel for alle apparater.

1 Batteripakke (medleveres ikke)
2 Holder
3 Driftslampe
4 Advarselslampe
5 Opladningsindikator
6 USB-afdækning
7 USB-C-tilstutnng
8 LED-visiting (USB-C-tilslutning med spændingsforsyning) *

• afhaengig af modellen

6. Idriftsættelse

För du tager produit i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskitet er i overensstemmelse med data for din strømforsyning.

Produkter som dette, der genererer jævnstrøm, kan påvirke enkle fejlstrømsafbrydere. Anvend type Fller bedre, med en udløsningsstrøm på maks. 30 mA.

För du tager opladeren i brug, bör du sikredig, at ventilationsspalterne er frie.

Mindsteafstand til andre genstande min. 5 cm!

6.1 Selvtest

Tilslut stikket.

Adverselslampen (4) og driftslampen (3) lyser i ca. 1 sekund after hinanden. Den indbyggede ventilator korer i ca. 5 sekunder.

7. Anvendelse

7.1 Opladning af batteripakke

Skub batteripakken helt ind til anslag i holderen (2).

Driftslampen (3) blinker.

Bemærk: For at fá vist ladetilstanden ved Li-ionbatteripakker skal batteripakken Först tages ud af opladeren, hvorefter der trykkes på tasten på batteripakken.

När batteripakken er færdigopladet, skifter opladeren automatisk til vedligeholdelsesladning.

Batteripakken kan blive i opladeren og er dermed altid driftsklar.

7.3 Kun ASC 290: opladning af USB-udstyr

Tilslut kun USB-apparater, der er kompatiblen med USB-standarden. Brug med inkcompatable apparater kan medfore fejlfunktioner, beskadigelser aller personskader.

Abn daekslet (6) og indsæt en USB-enhed med et egnet kabel i USB-C-tilslutningen (7). Enheden oplades.

Der er kun spændingsforsyning på USB-C-tilslutningen (7) (LED-lampe (8) lyser), hvis der/DDe oplades et batteri.

Er der samtidigt tilsluttet batteri og USB-udstyr, starter opladningen via USB automatisk after afslutningen af batteriopladningen.

8. Fejl

8.1 Advarselslampen (4) lyser konstant

Batteripakken oplades/DD. Temperature er for hoj/for lav.Ligger batteripakkens temperatur mellem 0^ og 50^ begynder ladeprocessen automatisk.

ASC 290: Advarselslampen (4) lyser konstant og opladningsindikatoren (5) blinker: Opladeren er varm, batteripakken oplades med reduceret opladningseffekt.

DANSKda

8.2 Advarselslampen (4) blinker

• Batteripakken er defekt. Tag straks batteripakken ud af opladeren.
• Batteripakken er/DD skubbet rigtigt ind i holderen (2). Se kapitel 7.1.
• ASC 290: Adverselslampen (4) blinker og opladningsindikatoren (5) er slukket: Batteripakken oplades ikke, opladeren er vamp.

9. Reparation

Reparationer på opladeren mx kun foretages af faguddannede elektrikere!

Hvis netledningen til produktet beskadiges, skalden udskiftes af producenten aller kundeserviceeller en tilsvarende kvalificeret person for atforebygge farer.

Henvend dig til din Metabo-forhandler, nár du skal have repareret dine Metabo-opladere. Adresser findes på www.metabo.com.

10. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes pa www.metabo.com i området service.

Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøj indsamles adskilt og afleveres miljørigtigt til genbrug.

11. Tekniske data

Se side 3.

U = batteripakkernes spændingsomrader

C = batteripakkernes kapacitet

Ic =ladestrom t=ladetid 1)

USB = spænding og maks. opladningsstrøm på USB-C-tilslutningen

1) Opladningstider på batterier valgt som eksempel. Afhängigt af batteriets resterende kapacitet samt temperatur kan de reelle opladningstider afvige fra disse angivelser.

Anbefalet omgivelsestemperatur ved opladning: 0^ til 40^ .

Forbeholdt aendringer som ffolge af tekniske fremskridt.

Produkt i beskytttesesklasse II

Vekselstrøm
