MANUAL DE UTILIZADOR RBFP 135 N ROSIERES

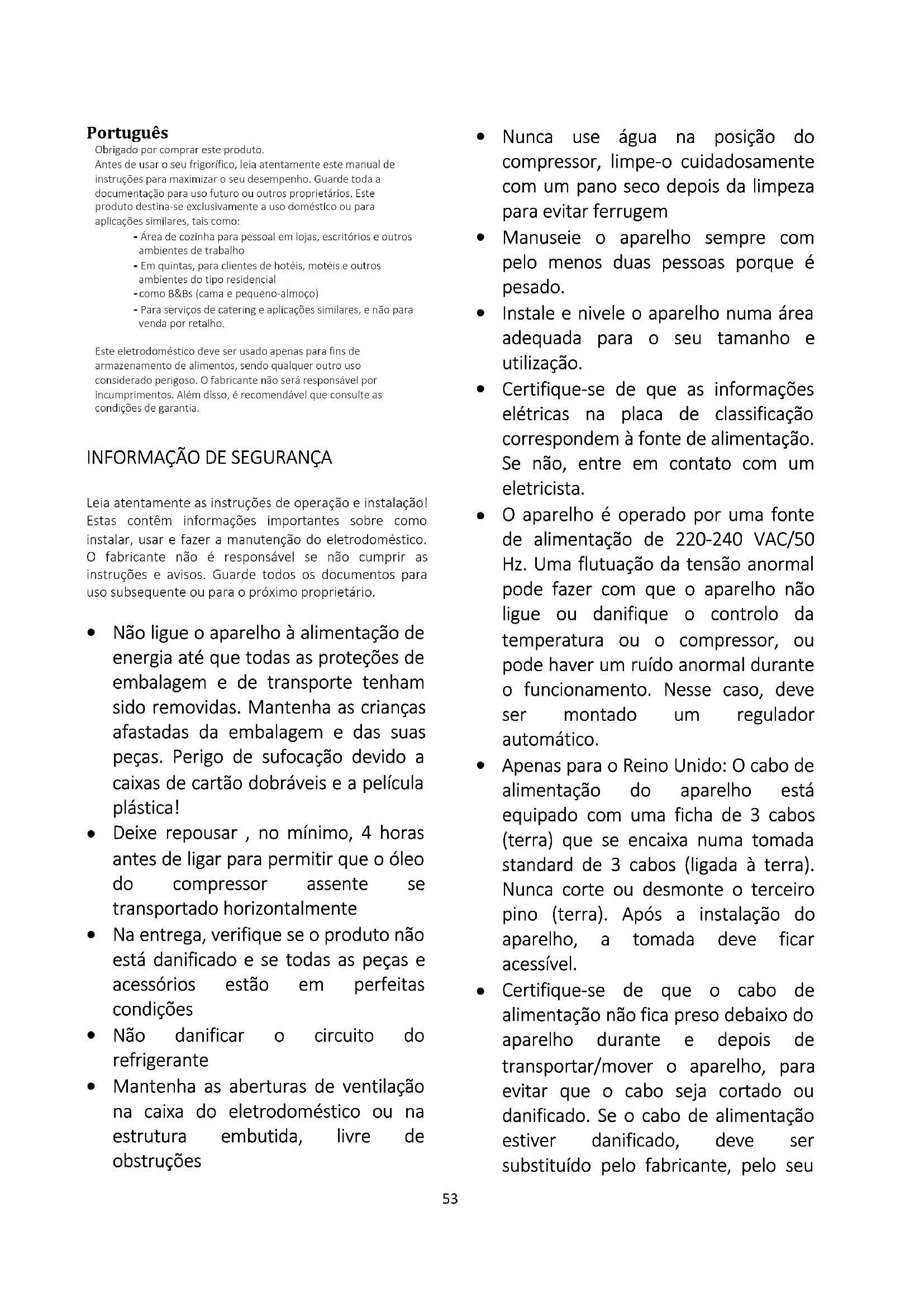

Português Obrigado por comprar este produto. Antes de usar o seu frigorífico, leia atentamente este manual de instruções para maximizar o seu desempenho. Guarde toda a documentação para uso futuro ou outros proprietários. Este produto destina-se exclusivamente a uso doméstico ou para aplicações similares, tais como: - Área de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho - Em quintas, para clientes de hotéis, motéis e outros ambientes do tipo residencial - como B&Bs (cama e pequeno-almoço) - Para serviços de catering e aplicações similares, e não para venda por retalho. Este eletrodoméstico deve ser usado apenas para fins de armazenamento de alimentos, sendo qualquer outro uso considerado perigoso. O fabricante não será responsável por incumprimentos. Além disso, é recomendável que consulte as condições de garantia.

INFORMAÇÃO DE SEGURANÇA

Leia atentamente as instruções de operação e instalação! Estas contêm informações importantes sobre como instalar, usar e fazer a manutenção do eletrodoméstico. O fabricante não é responsável se não cumprir as instruções e avisos. Guarde todos os documentos para uso subsequente ou para o próximo proprietário.

Não ligue o aparelho à alimentação de energia até que todas as proteções de embalagem e de transporte tenham sido removidas. Mantenha as crianças afastadas da embalagem e das suas peças. Perigo de sufocação devido a caixas de cartão dobráveis e a película plástica!

Deixe repousar , no mínimo, 4 horas antes de ligar para permitir que o óleo do compressor assente se transportado horizontalmente

Na entrega, verifique se o produto não está danificado e se todas as peças e acessórios estão em perfeitas condições

Não danificar o circuito do refrigerante

Mantenha as aberturas de ventilação na caixa do eletrodoméstico ou na estrutura embutida, livre de obstruções

Nunca use água na posição do compressor, limpe-o cuidadosamente com um pano seco depois da limpeza para evitar ferrugem

Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado.

Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização.

Certifique-se de que as informações elétricas na placa de classificação correspondem à fonte de alimentação. Se não, entre em contato com um eletricista.

O aparelho é operado por uma fonte de alimentação de 220-240 VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático.

Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra). Nunca corte ou desmonte o terceiro pino (terra). Após a instalação do aparelho, a tomada deve ficar acessível.

Certifique-se de que o cabo de alimentação não fica preso debaixo do aparelho durante e depois de transportar/mover o aparelho, para evitar que o cabo seja cortado ou danificado. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu54

agente de serviço ou por pessoa qualificada, para evitar perigo

Não instale o eletrodoméstico em locais húmidos, oleosos ou empoeirados, nem o exponha à luz solar direta e à água

Não instale o eletrodoméstico próximo de aquecedores ou de materiais inflamáveis

Não armazene produtos que contenham propulsor inflamável (por ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de explosão!

Não armazene produtos que contenham propulsor inflamável (por ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de explosão!

Não armazene produtos que contenham propulsor inflamável (por ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de explosão!

Não puxe ou dobre excessivamente o cabo de alimentação ou toque a ficha com as mãos molhadas

Não armazene produtos que contenham propulsor inflamável (por ex. latas de sprays) ou substâncias explosivas no aparelho. Risco de explosão!

Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do frigorífico, para evitar lesões pessoais causadas por queda ou choque elétrico causado pelo contato com a água.

Não usar aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, exceto se forem do tipo recomendado pelo fabricante

Não toque nos elementos de refrigeração internos, especialmente com as mãos molhadas, para evitar rachas ou ferimentos

Correm maior risco as crianças, pessoas com capacidades físicas, mentais ou sensoriais limitadas, bem como pessoas que têm conhecimento inadequado sobre a operação segura do aparelho. Verifique se as crianças e as pessoas vulneráveis compreenderam os riscos. Uma pessoa responsável pela segurança deve fiscalizar ou instruir as crianças e pessoas vulneráveis que estão a utilizar o aparelho. Apenas crianças com idade igual ou superior a 8 anos podem utilizar o aparelho.

As crianças não devem brincar com o eletrodoméstico

Crianças com idades entre os 3 e os 8 anos não podem carregar e descarregar o aparelho

PARA aparelhos com um congelador: não armazene líquidos engarrafados ou enlatados (especialmente bebidas gaseificadas) no congelador. As garrafas e latas podem explodir!

PARA aparelhos com um congelador: nunca coloque alimentos congelados, diretamente do compartimento do congelador, na boca. Risco de queimaduras de baixa temperatura!

Mantenha as peças plásticas e o vedante da porta isentos de óleo e gordura. Caso contrário, as peças plásticas e o vedante da porta tornar- se-ão porosas.55

Antes de realizar qualquer operação, desligue o cabo de alimentação da tomada elétrica

Não usar dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, além dos recomendados pelo fabricante

Não use objetos pontiagudos ou com arestas afiadas, como facas ou garfos, para remover o gelo. Nunca use secadores de cabelo, aquecedores elétricos ou outros aparelhos elétricos para descongelar

Recomenda-se manter a ficha limpa, pois quaisquer resíduos de poeira excessivos na tomada pode provocar fogo

Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre sempre em contato com a nossa assistência ao cliente.

Supervisione as crianças enquanto o aparelho estiver a ser limpo ou mantido.

Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.

AVISO: Os tubos do circuito de refrigeração transmitem uma pequena quantidade de um refrigerante ecológico mas inflamável (R600a) e gás isolante (ciclopentano). Não danifica a camada de ozono e não aumenta o efeito estufa. Se ocorrer derrame de refrigerante, pode ferir os olhos ou inflamar.

Caso o circuito refrigerante esteja danificado: - Desligue o aparelho e retire a ficha elétrica, - Mantenha as chamas nuas e/ou as fontes de ignição afastadas do aparelho - Ventile muito bem a sala durante vários minutos - Informe a assistência ao cliente.

AVISO: Não danifique a ficha e/ou o cabo de alimentação; isso pode causar choques elétricos ou incêndios.

AVISO: Não use tomadas múltiplas portáteis ou fontes de alimentação portáteis. Não recomendamos a utilização de extensões e adaptadores.

Não se sente nem se ponha de pé em cima do aparelho. Pode magoar-se ou danificar o aparelho. Este aparelho não foi concebido para ser empilhado com qualquer outro aparelho.

O produto foi desenhado e construído apenas para uso doméstico

Só podem ser utilizadas peças originais fornecidas pelo fabricante. O fabricante garante que apenas estas peças satisfazem os requisitos de segurança.

Abrir a porta durante longos períodos pode causar um aumento significativo da temperatura nos compartimentos do aparelho

Limpar regularmente as superfícies que possam entrar em contacto com alimentos e sistemas de drenagem acessíveis

Tanques de água limpa, se não forem utilizados durante 48h; lave o sistema de água ligado ao fornecimento de água se a água não for extraída durante 5 dias

Guardar carne e peixe crus em recipientes adequados no congelador,56

que não fiquem em contacto ou pinguem sobre outros alimentos

Os compartimentos de alimentos congelados de duas estrelas (se apresentados no aparelho) são adequados para armazenar alimentos pré-congelados, armazenar ou fazer gelados e cubos de gelo

Os compartimentos de uma, duas e três estrelas (se apresentados no aparelho) não são adequados para congelar alimentos frescos

Se o aparelho ficar vazio durante longos períodos, deve desligar, descongelar, limpar, secar o mesmo e deixar a porta aberta para evitar o desenvolvimento do bolor no interior

No caso dos aparelhos de armazenagem de vinhos: Este aparelho destina-se exclusivamente à armazenagem de vinhos

No caso dos aparelhos de instalação livre: Este aparelho de refrigeração não se destina a ser utilizado como aparelho encastrável

No caso dos aparelhos sem compartimento de quatro estrelas: Este aparelho de refrigeração não é adequado para congelar géneros alimentícios

Desmantelamento de um aparelhos antigos

Este equipamento está marcado em conformidade com a Diretiva Europeia 2012/19/UE sobre Resíduos Elétricos e Equipamento Eletrónico (REEE). O REEE contém substâncias poluentes (que podem ser perigosas para o meio ambiente) e componentes básicos (que podem ser reutilizados). É importante que os REEE sejam submetidos a tratamentos específicos, para remover e eliminar adequadamente todos os poluentes e recuperar e reciclar todos os materiais. As pessoas desempenham um papel importante para garantir que os REEE não representam um problema ambiental; para isso, é essencial que sejam cumpridas algumas regras básicas: - Os REEE não devem ser tratados como lixo doméstico; - Os REEE devem ser entregues nos pontos de recolha adequados administrados pelo município ou por empresas registadas. Em muitos países, para grandes REEE, pode estar disponível recolha doméstica. Em muitos países, quando é comprado um aparelho novo, o antigo pode ser devolvido ao retalhista, que deve proceder à recolha gratuitamente, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções do equipamento fornecido.

Conformidade Ao colocar a marca neste produto, confirmamos a sua conformidade com todos os requisitos Europeus de segurança, saúde e ambientais que são mencionados na legislação aplicável para este produto. Garantia A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária.

Poupança de energia Para maiores poupanças energéticas sugerimos:

• Instalar o eletrodoméstico afastado de fontes de calor e não exposto à luz solar direta e numa sala bem ventilada.

• Evitar colocar alimentos quentes no frigorífico para evitar o aumento da temperatura interna e, assim, causar o funcionamento contínuo do compressor.

• Não envolver excessivamente os alimentos de modo a garantir uma circulação adequada do ar.

• Descongelar o eletrodoméstico em caso de haver gelo para facilitar a transferência de frio.

• No caso de falha de energia elétrica, é aconselhável manter a porta do frigorífico fechada.

• Abrir ou manter as portas do eletrodoméstico abertas o mínimo possível

• Evitar ajustar as definições para temperaturas muito frias.

• Limpar o pó presente na parte traseira do aparelho57

DESCRIÇÃO DO APARELHO

NOTA: A imagem serve apenas para referência e pode ser diferente em relação ao produto em si. A configuração mais econômica de energia requer que gavetas, caixa de alimentos e prateleiras sejam posicionadas no produto, consulte as fotos acima

UTILIZAR O CONGELADOR

Antes de ligar o congelador o Certifique-se de que este foi instalado por uma pessoa devidamente qualificada, de acordo com a informação presente nas instruções de instalação do produto. o Após a entrega, aguarde oito horas antes de ligar o aparelho à tomada elétrica. Isto irá permitir que quaisquer gases refrigerantes que possam ter sido perturbados durante o transporte tenham tempo para assentar. o O exterior do aparelho e os acessórios amovíveis no interior do mesmo devem ser limpos com uma solução de detergente líquido e água. o O interior do aparelho deve ser limpo com uma solução de bicarbonato de sódio dissolvido em água morna. O interior e os acessórios devem ser secos exaustivamente, depois de concluído o processo de limpeza. o Pode existir um odor quando ligar o aparelho pela primeira vez. Este irá diminuir à medida que o aparelho começa a arrefecer. Durante a primeira utilização o Deve definir o botão do termóstato para a sua definição máxima durante 24 horas depois de ter ligado o aparelho pela primeira vez. o Quando ligar o aparelho pela primeira vez, o compressor irá funcionar continuamente durante cerca de 24 horas ou até o congelador do frigorífico atingir uma temperatura suficiente. o Durante este período de tempo, deve tentar não abrir a porta com frequência ou colocar um grande número de alimentos no interior do aparelho. o Em seguida deve ajustar o botão do termóstato novamente para a sua posição de funcionamento normal. o Se a unidade for desativada ou desligada da tomada, tem de permitir um período de pelo menos cinco minutos antes de reiniciar o aparelho no termóstato ou de o voltar a ligar à tomada. Ligar o aparelho e definir o termóstato

Pode ligar o seu aparelho ligando-o à tomada e definindo a posição do termóstato. O botão giratório de controlo do termóstato encontra-se no topo do aparelho. o O termóstato regula automaticamente a temperatura no interior do frigorífico, dependendo do número que selecionou com o botão giratório de controlo do termóstato: o A posição <0> significa que o aparelho não irá arrefecer. Contudo a luz continuará a funcionar. o A posição <1> irá proporcionar-lhe uma temperatura mais elevada no interior do congelador. o A posição <5> irá proporcionar-lhe uma temperatura mais baixa no interior do congelador. o Idealmente o termóstato deve estar definido numa posição entre <3> e <4>. o O congelador pode arrefecer até uma temperatura de -18 graus centígrados e menos. IMPORTANTE: A temperatura ambiente da divisão, a temperatura dos alimentos e a quantidade de alimentos colocados no aparelho e a frequência com que a porta é aberta, todas estas condições afetarão a temperatura que está a ser mantida pelo aparelho. ○ Na posição máxima (posição <5>), o seu congelador irá trabalhar mais para manter uma temperatura mais baixa e isto irá aumentar o uso de energia. Não é necessário utilizar o seu aparelho nesta definição por períodos prolongados. Posição Condições 1-2 Temperatura de verão ou ambiente entre 25-35 °C 3-4 Temperatura de primavera, outono ou ambiente entre 15-25 °C 4-5 Temperatura de inverno ou ambiente entre 5-15 °C Painel de controlo

1. Botão giratório de controlo do termóstato

2. Luz indicadora de alimentação

3. Luz indicadora de temperatura

o Luz de alimentação (verde) - irá acender assim que o aparelho for ligado à tomada elétrica. o Luz de aviso de aumento da temperatura (vermelho) - irá acender quando o aparelho detetar um aumento na temperatura que possa afetar o conteúdo do seu congelador. O compartimento do congelador BOTÃO GIRATÓRIO DE CONTROLO DO TERMÓSTATO

GAVETAS DE ALIMENTOS CONGELADOS

GRELHA DE VENTILAÇÃO

○ É preciso que a temperatura do compartimento do congelador tenha atingido -18 graus centígrados (ou inferior) antes de tentar guardar alimentos que já estejam congelados ou antes de congelar alimentos frescos. ○ O compartimento do congelador é capaz de congelar apenas uma determinada quantidade de alimentos de cada vez. Não deve tentar congelar mais de 4,5 quilogramas de alimentos frescos num período de 24 horas. ○ Deve deixar alimentos quentes arrefecer antes de os tentar congelar. Se colocar alimentos quentes no congelador, então a humidade aumentada irá causar uma formação de gelo mais rápida e irá aumentar a potência que o aparelho usa. ○ Deve cumprir as instruções do produtor dos alimentos em relação ao tempo de armazenamento. ○ Alimentos descongelados não devem voltar a ser congelados. ○ Não abra a porta do congelador com muita frequência ou deixe a porta aberta durante longos períodos, uma vez que isto irá aumentar a temperatura no interior do aparelho e irá aumentar o uso de energia. Sugestões de congelamento ○ Sacos apropriados para o congelador, películas de polietileno, folha de alumínio (extra espessa) e latas especiais para alimentos congelados são apropriados para guardar alimentos congelados. ○ Fita adesiva, elásticos ou clips de plástico são utensílios adequados para selar os sacos e embalagens. ○ Antes de selar um saco apropriado, deve remover o ar do mesmo, uma vez que isto irá ajudar a que os alimentos congelem mais facilmente. ○ Embalagens planas congelam mais facilmente. ○ Se estiver a congelar um líquido, não encha o recipiente até acima. Os líquidos expandem depois de congelados. ○ Para alimentos congelados, consulte o período de armazenamento indicado na embalagem do alimento. Este período de armazenamento é alcançado sempre que a configuração respeita as temperaturas de referência do compartimento (uma estrela -6 °C, duas estrelas -12 °C, três estrelas -18 °C).

Não coloque garrafas (de vidro ou alumínio) com líquidos (especialmente líquidos com gás) no congelador uma vez que isso pode fazer com que a garrafa rebente durante o congelamento. Posicione alimentos diferentes em compartimentos diferentes de acordo com a tabela abaixo Compartimentos do frigorífico Tipo de alimento Gaveta (s)/ bandeja do congelador

• Alimentos para armazenamento a longo prazo.

• Gaveta de baixo para carne crua, aves, peixe.

• Gaveta do meio para legumes congelados, batatas fritas.

Bandeja superior para gelado, frutas congeladas, produtos de panificação congelados.

Fazer cubos de gelo o Encha a cuvete com água e coloque-a no compartimento do congelador. o Depois da água estar completamente congelada e transformada em gelo, pode torcer a cuvete de gelo (conforme apresentado no desenho a seguir) para retirar o gelo.

POUPAR ENERGIA AO UTILIZAR O SEU FRIGORÍFICO Instalação: o Instale o aparelho num local fresco. Se o aparelho for colocado exposto a luz solar direta ou próximo de um forno ou de outra fonte de calor, o consumo energético pode aumentar consideravelmente. o Certifique-se de que o aparelho é instalado segundo os requisitos de ventilação corretos. A restrição da ventilação pode aumentar o consumo energético em até 15%. Limpeza e manutenção: o Ocasionalmente limpe as bobinas do condensador (se existentes) na parte traseira do aparelho para manter um nível de desempenho elevado. o Descongele o aparelho regularmente. Uma acumulação de gelo diminui a eficiência do aparelho. Deve descongelar o aparelho quando o gelo atingir uma espessura de 5 mm. o Limpe a junta da porta com água quente ou com um detergente neutro que não deixe resíduos. Uma junta de porta bem vedante é vital para a eficiência do seu aparelho. Utilização: o Não abra a porta repetidamente ou com maior frequência do que o necessário. o Não coloque o termóstato numa posição demasiado baixa. A alteração de apenas um grau pode afetar o consumo energético em 5%. Use um termómetro para verificar a temperatura. ○ O congelador deve funcionar a cerca de -15 a -18 graus Celsius. ○ Deixe os alimentos arrefecer suficientemente antes de os colocar no aparelho (mas não os deixe expostos à temperatura ambiente demasiado tempo). ○ No congelador, as embalagens de alimentos devem estar espalhadas e nunca agrupadas ou empilhadas em conjunto até estarem completamente congeladas. ○ Se irá estar ausente durante um longo período de tempo, desligue o aparelho, esvazie e limpe-o e deixe a porta aberta. ○ Se tiver um segundo aparelho que não estiver a ser usado, certifique-se de que este é guardado desligado da tomada e com a porta aberta até precisar de usá-lo. Eliminação: o Se irá eliminar o seu frigorífico antigo, verifique se existe um reciclador de clorofluorocarbonetos (CFC) na sua área. O departamento governamental responsável pelo ambiente na sua área poderá ajudá-lo.

LIMPEZA E MANUTENÇÃO

AVISO: CERTIFIQUE-SE DE QUE O SEU APARELHO ESTÁ DESLIGADO DA TOMADA ANTES DE TENTAR LIMPÁ-LO. o Não limpe o aparelho despejando água em cima do mesmo ou salpicando-o com água. o O congelador deve ser limpo periodicamente, usando uma solução de bicarbonato de sódio e água morna. o Limpe os acessórios separadamente com água e sabão. Não os lave numa máquina de lavar loiça. o Não utilize produtos abrasivos, detergentes ou sabonetes. o Depois de lavar o aparelho, limpe a área que limpou com um pano húmido e, em seguida, seque-a completamente. o Quando terminar a limpeza, seque as mãos e, em seguida, volte a ligar a ficha à tomada elétrica. Descongelamento do compartimento do congelador O gelo no compartimento do congelador deve ser removido periodicamente. Pode utilizar um raspador de plástico para impedir uma grande acumulação de gelo. IMPORTANTE: O congelador deve ser descongelado pelo menos duas vezes por ano. O número de vezes que tem de descongelar o59

congelador irá depender da definição do seu termóstato e da quantidade de alimentos guardados e congelados no congelador. ○ O dia antes de realizar o descongelamento, rode o botão giratório do termóstato para a posição <5>, o que irá assegurar que os alimentos contidos no congelador são congelados devidamente. ○ Ao descongelar o aparelho, os alimentos devem ser removidos do congelador e embrulhados em várias camadas de papel e guardados num local fresco. O aumento de temperatura dos alimentos irá encurtar a vida de armazenamento dos mesmos e como tal os alimentos devem ser usados no espaço de um período de tempo relativamente curto. NÃO VOLTE A COLOCAR ALIMENTOS QUE TENHAM DESCONGELADO NOVAMENTE NO CONGELADOR. ○ Coloque o botão giratório do termóstato na posição <0> e desligue o aparelho da tomada. ○ Deixe a porta do congelador aberta. Pode colocar uma tigela de água quente no interior do congelador para acelerar o processo de descongelamento. ○ Pode usar uma esponja para absorver a água descongelada que irá correr para o fundo do congelador. IMPORTANTE: Deve colocar umas toalhas velhas no chão imediatamente em frente do aparelho. No caso de alguma água descongelada sair do congelador e para o chão. ○ Uma vez derretido todo o gelo acumulado, deverá proceder à limpeza completa do interior do congelador. Se não o fizer, isto poderá resultar na acumulação imediata de gelo quando o aparelho for ligado novamente. ○ Com as mãos secas, volte a ligar o aparelho à tomada. Coloque o botão giratório do termóstato na posição <5> por um período de 24 horas, antes de o colocar novamente na posição normal de <3>. ○ Não tente congelar alimentos frescos no interior do congelador até este período de 24 horas ter terminado. Não descongele o aparelho com outros dispositivos elétricos (por ex. secador de cabelo). Não utilize objetos metálicos afiados para remover gelo do congelador, uma vez que isto pode danificar o sistema refrigerante. INSTALAÇÃO IMPORTANTE: Antes da instalação e da utilização leia todas as instruções e certifique-se de que a tensão (V) e a frequência (Hz) indicadas na placa de classificação são exatamente as mesmas que a tensão e a frequência em sua casa. A placa de classificação pode ser encontrada na extremidade esquerda frontal do interior do frigorífico. O fabricante rejeita qualquer responsabilidade na eventualidade do instalador não cumprir todas as regulamentações de prevenção de acidentes em vigor, as quais são necessárias para uma utilização e um funcionamento normais do sistema elétrico. Ligação eléctrica O SEU FRIGORÍFICO DESTINA-SE A INSTALAÇÃO PERMANENTE E ENCASTRÁVEL. Recomendamos que o aparelho seja ligado por um eletricista qualificado, que seja membro da N.I.C.E.I.C. que cumpra as regulamentações locais e da I.E.E. o O seu congelador é fornecido com uma ficha com um fusível de 13 amperes instalado. Se no futuro tiver de substituir o fusível nesta ficha então tem de usar um fusível de 13 amperes com aprovação ASTA (BS 1362). o A ligação elétrica da alimentação apresenta as seguintes cores: Castanho - Corrente Azul - Neutro Verde e amarelo – Terra o Uma vez que as cores dos fios no cabo de alimentação principal do aparelho podem não corresponder exatamente às marcas coloridas que identificam os terminais na sua caixa de fusíveis, proceda da seguinte forma: O fio castanho tem de ser ligado ao terminal assinalado com "L" (corrente), ou com cor vermelha. O fio azul tem de ser ligado ao terminal assinalado com "N" (neutro), ou com cor preta. O fio verde e amarelo tem de ser ligado ao terminal assinalado com "E" (terra), ou com o símbolo de terra, ou com cor verde e amarela. o Quando a ligação estiver concluída, não devem existir fios cortados ou não ligados presentes. O prendedor do fio tem de ser fixado sobre a bainha exterior.

Posicionamento o É recomendado que o seu aparelho seja apenas instalado num local onde a temperatura ambiente da divisão corresponda à classificação de ambiente indicada na placa de classificação do seu aparelho. O seu aparelho pode não funcionar corretamente se a temperatura ambiente se encontrar fora dos seguintes intervalos: o temperada alargada (SN): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 10 °C e 32 °C»; o Temperada (N): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16 °C e 32 °C»; o Subtropical (ST): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16 °C e 38 °C»; o Tropical (T): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16 °C e 43 °C»; o O seu aparelho não deve ser colocado exposto a luz solar direta ou a calor contínuo ou extremos de temperatura (por ex. próximo de um radiador ou de uma caldeira). o A porta deve poder abrir completamente e sem impedimentos. o O aparelho deve ser colocado num local de fácil acesso para obter os alimentos guardados no mesmo. o Deve verificar se existe uma tomada elétrica disponível, a qual deverá poder ser acedida depois de instalado o aparelho. Inverter a porta do seu aparelho Este procedimento TEM de ser concluído antes da porta do móvel ser colocada. Quaisquer peças que retire do aparelho ao inverter a posição da porta, devem ser guardadas para uso posterior. AVISO - Tenha cuidado ao abrir as dobradiças, estas operam com molas e existe o risco de ferimento se fecharem na sua mão. Ferramentas necessárias: o Chave de fendas Phillips o Chave de fendas plana Verde e amarelo para terra Castanh o para corrente 13 AMP Fusível de 13 ampere

cabo Azul para neutro60

o Desaperte os parafusos de retenção (1) no aparelho e, em seguida, retire cuidadosamente a porta do aparelho. o Coloque a porta do aparelho sobre uma superfície almofadada, de modo a que não se danifique. o Retire as tampas da cobertura (3). o Introduza os parafusos de retenção (1) no lado oposto do aparelho em relação à sua posição original. Estes parafusos devem ser apertados parcialmente mas não apertados completamente. o Retire os parafusos de retenção da porta (2) e, em seguida, inverta a posição da dobradiça superior e inferior (conforme apresentado no diagrama anterior). o Volte a prender a porta do aparelho e, em seguida, prenda completamente os parafusos de retenção (1) e os parafusos de retenção da porta (2). o Introduza as tampas de cobertura (3) nos orifícios que estão agora expostos no lado direito do armário. IMPORTANTE: Verifique se a porta abre e fecha corretamente, sem problemas, depois de ter completado o processo de inversão da porta. Depois da porta ter sido invertida, deve verificar o vedante da porta do aparelho. O vedante não deve estar dobrado ou prensado; caso contrário existirá um espaço entre este e o interior da porta. o O vedante tem de aderir devidamente em redor de toda a porta. o Se o vedante não aderir devidamente ao armário, então deve:

1. Usar um pano húmido macio e manipular o vedante até que este

adira devidamente ao armário, em todo o redor da porta.

2. Usar um secador de cabelo na sua definição mais baixa e aquecer

ligeiramente as áreas da porta que não estão a aderir corretamente. O calor irá tornar o vedante mais flexível e isto irá permitir-lhe manipular o vedante para a posição correta. IMPORTANTE: NÃO AQUEÇA O VEDANTE DA PORTA COM NADA A NÃO SER A DEFINIÇÃO MAIS BAIXA DE CALOR, OU AQUEÇA O VEDANTE DURANTE UM LONGO PERÍODO DE TEMPO. CASO CONTRÁRIO PODE DANIFICAR O VEDANTE DA PORTA, DANO ESSE QUE NÃO SERIA RECTIFICADO GRATUITAMENTE AO ABRIGO DA GARANTIA. Dimensões da abertura O diagrama a seguir mostra o tamanho da abertura que irá precisar para poder instalar o seu aparelho.

o O aparelho deve ser instalado ao nível do solo. Pode usar os pés ajustáveis para ter em consideração qualquer desnível menor no solo. Ajustar a base/prancha de base Quando o aparelho tiver sido colocado por baixo da bancada, pode decidir colocar uma prancha de base ou uma base para corresponder com as suas restantes unidades da cozinha.

o Retire a grelha na base do aparelho desparafusando os parafusos em cada lado da grelha e, em seguida, puxe a grelha para si.

o Use uma chave inglesa para ajustar a altura dos pés ajustáveis. o Se a abertura tiver uma altura de 820 mm, então os pés ajustáveis devem ser apertados completamente. o Se a abertura tiver uma altura de 870 mm, então os pés ajustáveis devem ser colocados a uma altura de 50 mm. o O aparelho deve estar nivelado e alinhado com a parte inferior da bancada. IMPORTANTE: Se o aparelho não estiver nivelado, então a porta e o vedante da porta podem ser afetados. o Deve realizar um recorte na base/prancha de base para ventilação. O recorte deve medir 600 mm de largura, e ter entre 140 mm e 90 mm de altura, consoante a altura em que instalou o seu aparelho. o Introduza a base/prancha de base e, em seguida, volte a colocar a grelha na sua posição original para a prender na sua posição. IMPORTANTE: Tenha em atenção que conforme apresentado no diagrama anterior, um recorte de ventilação de dimensão aproximada TEM de ser realizado na base/prancha de base do móvel. Colocar a porta do móvel no aparelho

Se necessitar que a porta do aparelho abra a partir do lado oposto, então inverta a porta antes de iniciar o processo de instalação. (Ver "Inverter a secção da porta".) Ferramentas necessárias: o Fita métrica o Lápis afiado o Faca plana pequena o Chave inglesa IMPORTANTE: Recomendamos que a instalação deste aparelho seja realizada por duas pessoas.

1. Desaparafuse os parafusos das duas porcas de ajuste localizadas no

topo da porta do aparelho e, em seguida, retire o suporte de montagem (1).

2. Meça a largura da porta do móvel, no ponto de metade da distância

desenhe uma linha vertical descendente ao longo da superfície interior da porta do móvel. Deve desenhar a linha desde o topo da porta do móvel até cerca de metade da distância descendente. o Coloque o suporte de montagem (1) no local inverso da porta do móvel. o O meio do suporte de montagem deve ser posicionado na linha que acabou de desenhar. Anote a posição do suporte de montagem no desenho anterior, para se certificar de que tem o suporte de montagem com o lado correto para cima. o O topo do suporte de montagem deve ser posicionado a cerca de 15 mm do topo da porta do móvel. Isto irá permitir-lhe um espaço de 5 mm entre o topo da porta do móvel, até à parte inferior da sua bancada. o Prenda o suporte de montagem à porta do móvel usando os parafusos fornecidos e uma chave de fendas Phillips. Estes parafusos devem ser bem apertados.

3. Pendure a porta do móvel na porta do aparelho, certificando-se de

que os suportes no suporte de montagem se encontram sobre as porcas de ajuste.

4. Utilize uma chave de fendas para regular o espaço na secção inferior

das porcas de ajuste. O espaço deve ser definido para cerca de 9 mm (conforme apresentado no desenho anterior).

5. Prenda o suporte inferior à parte inferior da porta do móvel e à

parte inferior da porta do aparelho (conforme indicado no desenho na página anterior). o É possível realizar pequenos ajustes à posição da porta do móvel utilizando os parafusos na parte superior e inferior da porta do aparelho. Deve realizar estes ajustes de modo a que a porta do móvel esteja nivelada.

6. Introduza a placa de cobertura no topo do aparelho, sendo que esta

irá clicar na sua posição.

7. Abra a porta do aparelho.

o Use uma broca de tamanho apropriado para realizar furos no suporte, para o prender no topo da bancada. IMPORTANTE: A broca deve ser apropriada ao material da bancada. o Prenda o suporte à parte inferior da bancada, utilizando os parafusos fornecidos. IMPORTANTE: Estes parafusos devem ser bem apertados. o Se o aparelho estiver a ser instalado sob uma bancada de granito, use os suportes em forma de L fornecidos para prender o frigorífico à parte lateral do armário. Use uma broca de tamanho apropriado para realizar os três furos no suporte no lado do armário do lado oposto às dobradiças. o Os orifícios ovais assentam por cima das posições das dobradiças que não estão a ser usadas na parte frontal do aparelho. Use dois parafusos para prender o suporte à parte frontal do aparelho. Verifique se a porta abre e fecha sem impedimentos, e também que a mesma veda corretamente.

RESOLUÇÃO DE PROBLEMAS

IMPORTANTE: Se o seu congelador não aparentar estar a funcionar corretamente, antes de contactar a assistência ao cliente, consulte a lista de verificação a seguir. O meu congelador não parece estar a funcionar/não tem alimentação. o Verifique se a ficha está completamente inserida na tomada. o Verifique se existe corrente na sua tomada (por ex. se houve uma falha de energia ou se o fusível está fundido). o Verifique se o termóstato no interior do aparelho não foi colocado na posição <0>. o Verifique se a sua tensão de alimentação corresponde à tensão indicada na placa de classificação do seu aparelho. O meu congelador não está a funcionar corretamente o Verifique se o aparelho não está sobrecarregado e se não foram colocados alimentos em excesso no mesmo. o A definição do termóstato está demasiado baixa; deve aumentar o termóstato para uma definição mais alta. o Certifique-se de que a porta fecha corretamente e que não esteve equivocadamente aberta durante um período prolongado. o Certifique-se de o seu aparelho tem uma ventilação apropriada. O meu congelador faz muito ruído o O gás refrigerante que circula nos tubos do aparelho pode realizar um ligeiro ruído, mesmo que o compressor não esteja a funcionar. o Se o ruído aumentar ou se o aparelho realizar mais ruído do que o habitual: verifique se o aparelho está nivelado corretamente, se não existe nada a tocar na parte traseira do frigorífico e se não existe nada no interior do aparelho a balançar. Ocorreu a formação rápida de gelo na parede interior traseira do congelador o Verifique se os alimentos não foram empurrados demasiadamente para trás no interior do aparelho, entrando em contacto com a parede interior traseira. IMPORTANTE: É normal ocorrer a formação de gotas de água na parede traseira do aparelho. A formação de gotas de água não indica uma avaria do aparelho. NÃO TENTE REALIZAR A REPARAÇÃO DO APARELHO POR SI PRÓPRIO. Lembre-se que se for solicitada a visita de um técnico durante o período de garantia do produto e se este descobrir que o problema não é resultado de uma avaria do aparelho, então poderá ter de pagar o custo da deslocação. O aparelho tem de ser acessível pelo técnico de modo a que este possa realizar qualquer reparação necessária. Se o seu aparelho estiver instalado de forma que o técnico considere que existe possibilidade de dano ao aparelho ou à sua cozinha, este não concluirá a reparação. Isto inclui situações em que aparelhos tenham sido inseridos em áreas fechadas com ladrilhos, selados com vedante, ou estejam obstruídos por madeiras em frente do aparelho, como por exemplo, bases. Consulte as condições da garantia que surgem no cartão da garantia que recebeu com o aparelho.

DISPONIBILIDADE DE PEÇAS DE REPOSIÇÃO Termóstatos, sensores de temperatura, placas de circuito impresso e fontes de luz, por um período mínimo de sete anos após a colocação no mercado da última unidade do modelo em causa; pegas de porta, dobradiças de porta, tabuleiros e cestos por um período mínimo de sete anos e vedantes de porta por um período mínimo de dez anos, após a colocação no mercado da última unidade do modelo em causa

Para entrar em contato com a assistência técnica, visite nosso site: https://corporate.haier-europe.com/en/ . Na seção “website”, escolha a marca do seu produto e o seu país. Você será redirecionado para o site específico onde poderá encontrar o número de telefone e formulário para entrar em contato com a assistência técnica

Para mais informações sobre o produto, consulte https://eprel.ec.europa.eu/ ou digitalize o QR na etiqueta de energia fornecida com o aparelho63
