MANUALE UTENTE RBFP 135 N ROSIERES

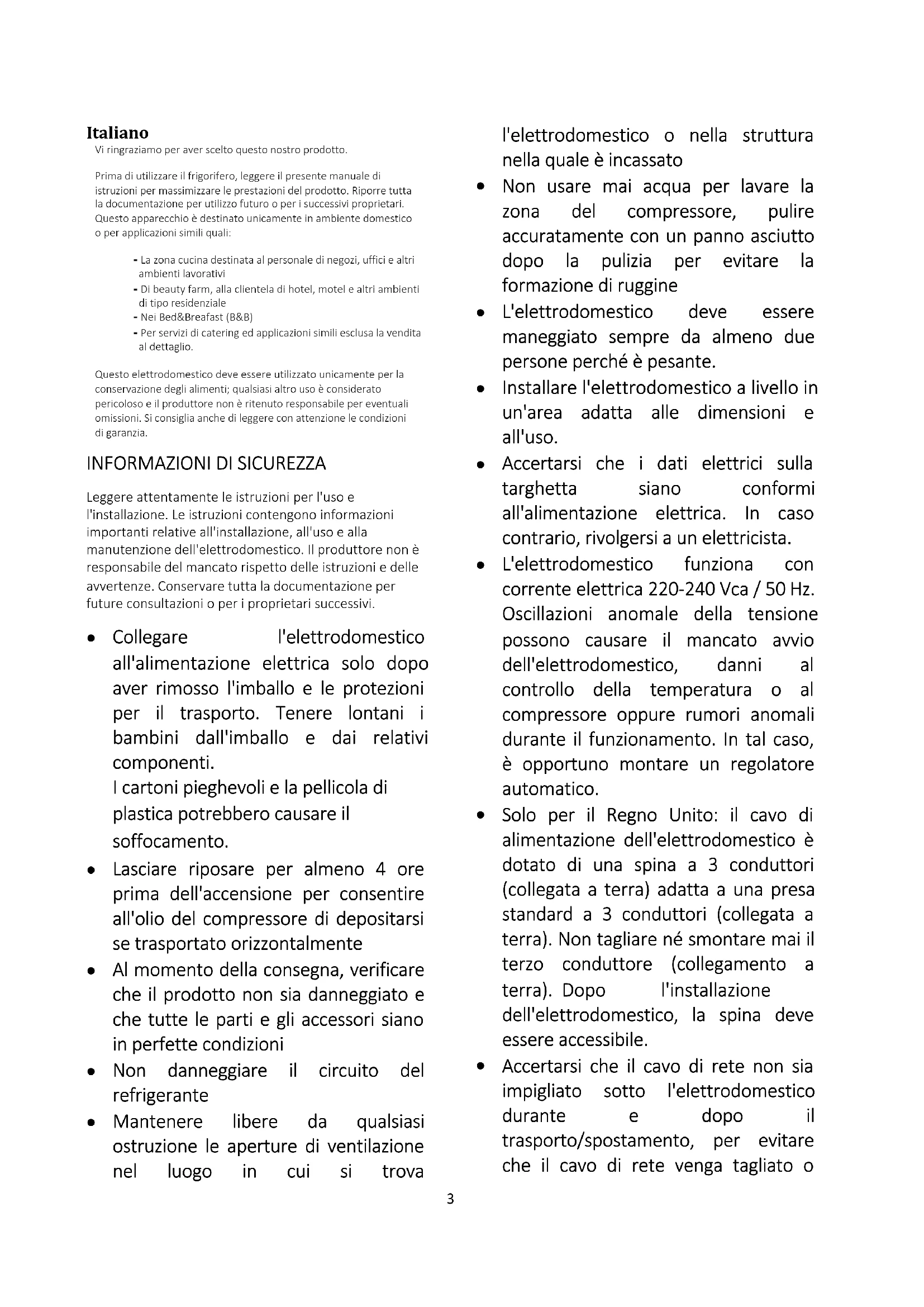

Italiano Vi ringraziamo per aver scelto questo nostro prodotto. Prima di utilizzare il frigorifero, leggere il presente manuale di istruzioni per massimizzare le prestazioni del prodotto. Riporre tutta la documentazione per utilizzo futuro o per i successivi proprietari. Questo apparecchio è destinato unicamente in ambiente domestico o per applicazioni simili quali: - La zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi - Di beauty farm, alla clientela di hotel, motel e altri ambienti di tipo residenziale - Nei Bed&Breafast (B&B) - Per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio. Questo elettrodomestico deve essere utilizzato unicamente per la conservazione degli alimenti; qualsiasi altro uso è considerato pericoloso e il produttore non è ritenuto responsabile per eventuali omissioni. Si consiglia anche di leggere con attenzione le condizioni di garanzia.

INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni per l'uso e l'installazione. Le istruzioni contengono informazioni importanti relative all'installazione, all'uso e alla manutenzione dell'elettrodomestico. Il produttore non è responsabile del mancato rispetto delle istruzioni e delle avvertenze. Conservare tutta la documentazione per future consultazioni o per i proprietari successivi.

Collegare l'elettrodomestico all'alimentazione elettrica solo dopo aver rimosso l'imballo e le protezioni per il trasporto. Tenere lontani i bambini dall'imballo e dai relativi componenti. I cartoni pieghevoli e la pellicola di plastica potrebbero causare il soffocamento.

Lasciare riposare per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi se trasportato orizzontalmente

Al momento della consegna, verificare che il prodotto non sia danneggiato e che tutte le parti e gli accessori siano in perfette condizioni

Non danneggiare il circuito del refrigerante

Mantenere libere da qualsiasi ostruzione le aperture di ventilazione nel luogo in cui si trova l'elettrodomestico o nella struttura nella quale è incassato

Non usare mai acqua per lavare la zona del compressore, pulire accuratamente con un panno asciutto dopo la pulizia per evitare la formazione di ruggine

L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.

Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.

L'elettrodomestico funziona con corrente elettrica 220-240 Vca / 50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.

Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

Accertarsi che il cavo di rete non sia impigliato sotto l'elettrodomestico durante e dopo il trasporto/spostamento, per evitare che il cavo di rete venga tagliato o4

danneggiato. Se il cavo di alimentazione dell’elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tecnico qualificato, per evitare rischi

Non montare l'elettrodomestico in ambienti polverosi, in presenza di olio o umidità, non esporlo alla luce solare diretta e all'acqua

Non montare l'elettrodomestico vicino a stufe o materiali infiammabili

PER gli elettrodomestici dotati di vano congelatore, non aprire il coperchio in caso di interruzione della corrente. Gli alimenti surgelati non dovrebbero guastarsi se l'interruzione dell'alimentazione dura meno delle ore indicate sull'etichetta della classificazione (tempo di aumento della temperatura). Se l'interruzione dell'alimentazione dura di più, controllare gli alimenti e consumarli immediatamente o ricongelarli solo dopo averli cotti.

Se il coperchio dell'elettrodomestico non si riapre facilmente subito dopo che è stato chiuso, non si tratta di un problema, in quanto tale condizione dipende dalla differenza di pressione che si bilancerà entro pochi minuti consentendo nuovamente l'apertura del coperchio.

Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo elettrodomestico è destinato ad ambienti residenziali, per cui si sconsiglia di conservare materiali che richiedono temperature rigide.

Non piegare troppo o tirare il cavo di alimentazione e non toccare la spina con le mani bagnate

Non conservare nell'elettrodomestico prodotti contenenti propellenti infiammabili (ad es. bombolette spray) o sostanze esplosive. Pericolo di esplosione!

Non collocare elementi instabili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.

Non usare apparecchi elettrici all’interno degli scomparti per la conservazione degli alimenti dell'elettrodomestico, se questi non sono del tipo consigliato dal produttore

Non toccare gli elementi interni di raffreddamento, specialmente con le mani bagnate, per evitare crepe o lesioni

Sono a rischio i bambini, le persone affette da limitazione delle capacità fisiche, mentali o sensoriali, nonché le persone che non conoscono perfettamente il funzionamento sicuro dell'elettrodomestico. Accertarsi che i bambini e le persone vulnerabili siano consapevoli dei pericoli. Una persona responsabile della sicurezza deve sorvegliare o istruire i bambini e le persone vulnerabili che adoperano l'elettrodomestico. L'elettrodomestico non deve essere utilizzato da bambini di età inferiore a 8 anni.

I bambini non devono giocare con l’elettrodomestico5

I bambini dai 3 agli 8 anni possono riempire e svuotare questo elettrodomestico

PER gli elettrodomestici dotati di vano congelatore: non conservare liquidi in bottiglia o in lattina (specialmente bevande gassate) nel vano congelatore. Le bottiglie e lattine possono scoppiare!

PER gli elettrodomestici dotati di vano congelatore: non mettere mai in bocca alimenti surgelati subito dopo averli estratti dal vano congelatore. Pericolo di ustioni dovute alla bassa temperatura!

Accertarsi sempre che i componenti di plastica e la guarnizione dello sportello siano privi di olio e grasso. In caso contrario, i componenti di plastica e la guarnizione dello sportello diventeranno porosi.

Prima di ogni intervento occorre disinserire l’alimentazione elettrica all’elettrodomestico

Non usare dispositivi meccanici o altri strumenti artificiali per accelerare il processo di sbrinamento, diversi da quelli consigliati dal produttore

Non utilizzare oggetti appuntiti o acuminati come coltelli o forchette per rimuovere il ghiaccio. Non utilizzare mai asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo sbrinamento

Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia possono provocare incendi

Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi sempre all'assistenza clienti.

Sorvegliare i bambini durante la pulizia o la manutenzione dell'elettrodomestico.

Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.

AVVERTENZA: i tubi del circuito di refrigerazione trasportano una lieve quantità di refrigerante ecologico ma infiammabile (R600a) e di gas isolante (ciclopentano). Questi prodotti non danneggiano lo strato di ozono e non aumentano l'effetto serra. Se il refrigerante fuoriesce, può lesionare gli occhi o incendiarsi.

Se il circuito di refrigerazione è visibilmente danneggiato:

Spegnere l'elettrodomestico e staccare la spina dalla rete elettrica.

Tenere lontano dall'elettrodomestico fiamme libere e/o fonti di ignizione.

Ventilare accuratamente il locale per alcuni minuti.

Informare l'assistenza clienti.

AVVERTENZA: per scongiurare il rischio di incendi o scosse elettriche, non danneggiare la spina e/o il cavo di alimentazione.

AVVERTENZA: non adoperare prese multiple o alimentatori portatili. Si sconsiglia l'uso di prolunghe e prese multiple.

Non tentare di sedersi o stare in piedi sulla parte superiore dell'elettrodomestico, per evitare lesioni personali o danni all'elettrodomestico. Questo elettrodomestico non può essere impilato con altri elettrodomestici.6

Il prodotto è progettato e costruito solo per uso domestico

È possibile utilizzare solo componenti originali forniti dal produttore. Il produttore garantisce che solo questi componenti soddisfano i requisiti di sicurezza.

L'apertura prolungata della porta può causare un significativo aumento della temperatura nei vani dell'elettrodomestico

Pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di scarico accessibili

Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato alla rete idrica se l'acqua non è stata prelevata per 5 giorni

Conservare la carne e il pesce crudo in appositi contenitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non gocciolino su di essi

Gli scomparti per surgelati a due stelle (se presenti nell'elettrodomestico) sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla preparazione di gelati e alla produzione di cubetti di ghiaccio

Gli scomparti a una, due e tre stelle (se presenti nell'elettrodomestico) non sono adatti al congelamento di alimenti freschi

Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di tempo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per evitare che si formi muffa all'interno

Per i frigoriferi cantina: Apparecchio destinato esclusivamente alla conservazione del vino

Per gli apparecchi a libera installazione: Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso

Per gli apparecchi senza uno scomparto a 4 stelle: Apparecchio di refrigerazione non idoneo al congelamento di alimenti Smaltimento degli elettrodomestici usati

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La direttiva RAEE riguarda le sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e i componenti principali (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare: - I RAEE non devono essere trattati come rifiuti domestici; - I RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE. In caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati. Conformità Apponendo il marchio su questo prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per legge a questo prodotto. Garanzia La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria, la Tunisia nessuna garanzia legale richiesta. Risparmio energetico Per un maggiore risparmio di energia si consiglia di procedere come segue:

• Installare l'elettrodomestico lontano da fonti di calore, al riparo dall’irradiazione diretta dei raggi solari e in un ambiente ben ventilato.7

• Evitare di conservare alimenti caldi nel frigorifero per evitare di aumentare la temperatura interna, provocando un funzionamento continuo del compressore.

• Non riempirlo eccessivamente in modo tale da garantire una corretta circolazione dell'aria.

• Sbrinare l'elettrodomestico in presenza di ghiaccio per facilitare il trasferimento del freddo.

• In caso di mancanza di energia elettrica, si consiglia di lasciare chiusa la porta del frigorifero.

• Aprire o tenere aperte le porte dell'elettrodomestico il meno possibile.

• Evitare di regolare il termometro a temperature troppo basse.

• Togliere la polvere presente nella parte posteriore dell'elettrodomestico.

DESCRIZIONE DELL'ELETTRODOMESTICO

NOTA: L'immagine è fornita solo a scopo di riferimento e potrebbe essere diversa dall'aspetto del prodotto. La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.

UTILIZZO DEL CONGELATORE

Prima dell'accensione o Accertarsi che l'elettrodomestico sia installato da una persona qualificata secondo le istruzioni fornite con il prodotto. o Dopo la consegna, attendere 8 ore prima di collegare l'elettrodomestico alla rete elettrica, allo scopo di stabilizzare il gas refrigerante dopo il trasporto. o Pulire la parte esterna dell'elettrodomestico e gli accessori rimovibili con una soluzione di acqua e detergente liquido. o Pulire la parte interna dell'elettrodomestico con una soluzione di bicarbonato di sodio sciolto in acqua tiepida. Al termine della pulizia, asciugare perfettamente la parte interna e gli accessori. o Alla prima accensione l'elettrodomestico potrebbe emettere un odore che scompare quando l'elettrodomestico comincia a raffreddarsi. Primo utilizzo o Dopo la prima accensione dell'elettrodomestico, regolare al massimo la manopola del termostato per 24 ore. o Quando si accende l'elettrodomestico per la prima volta, il compressore rimane in funzione per circa 24 ore o fino a quando il congelatore raggiunge una temperatura sufficientemente bassa. o Durante questo periodo è preferibile non aprire frequentemente lo sportello né collocare grosse quantità di alimenti. o Dopo questo periodo, è possibile regolare la manopola del termostato nella posizione normale. o Quando l'elettrodomestico viene spento o la spina viene staccata, attendere almeno cinque minuti prima di riaccenderlo o ricollegare la spina.

PIEDINI DI LIVELLAMENTO GRIGLIA DI VENTILAZIONE CASSETTI PER ALIMENTI CONGELATI MANOPOLA DI CONTROLLO DEL TERMOSTATO8

Accensione dell'elettrodomestico e regolazione del termostato

Accendere l'elettrodomestico collegandolo alla rete elettrica e regolare il termostato ruotando la manopola. La manopola di controllo del termostato è collocata sul lato superiore del frigorifero. o Il termostato regola automaticamente la temperatura interna del frigorifero in base al numero di giri effettuati con la manopola: o Posizione <0>: l'elettrodomestico non raffredda ma la lampadina rimane in funzione. o Posizione <1>: massima temperatura interna. o Posizione <5>: minima temperatura interna. o La posizione ideale del termostato è compresa tra <3> e <4>. o Il congelatore è in grado di raffreddare fino a –18 °C. IMPORTANTE: il mantenimento della temperatura interna del frigo dipende dalla temperatura ambiente, dalla temperatura degli alimenti, dalla quantità di alimenti riposti nell'elettrodomestico e dalla frequenza di apertura dello sportello. o Nella posizione massima (<5>) la temperatura interna del congelatore è minima e il consumo energetico è maggiore. Non occorre lasciare questa impostazione per lunghi periodi. IMPORTANTE: durante il normale utilizzo, evitare di regolare il termostato su una posizione superiore a 5 per evitare il congelamento del foro di scarico di sbrinamento.

Pannello di controllo

1. Manopola di controllo del termostato

2. Spia di accensione

3. Spia di avvertenza della temperatura

o Spia di accensione (verde): si accende quando l'elettrodomestico viene collegato alla rete elettrica. o Spia che segnala l'aumento della temperatura (rossa): si accende quando l'elettrodomestico rileva un aumento della temperatura che potrebbe influire sul corretto congelamento degli alimenti riposti nel congelatore. Vano congelatore o Prima di conservare alimenti freschi o già congelati, attendere che la temperatura del vano congelatore raggiunga –18 °C. o Nel vano congelatore è possibile congelare solo determinati quantitativi di alimenti contemporaneamente. Non congelare oltre 4,5 kg di alimenti freschi in un periodo di 24 ore. o Lasciare raffreddare gli alimenti caldi prima di congelarli. Se si inseriscono alimenti caldi nel congelatore, l'aumento dell'umidità potrebbe accelerare la formazione di ghiaccio e aumentare i consumi energetici. o Attenersi alla guida alla conservazione degli alimenti fornita dal produttore, rispettando i periodi massimi di congelamento. o Gli alimenti scongelati non devono essere ricongelati. o Non aprire troppo spesso lo sportello del congelatore e non lasciarlo aperto a lungo, altrimenti la temperatura interna aumenta e l'elettrodomestico consuma più energia. Suggerimenti per il congelamento ○ Per il congelamento degli alimenti è preferibile utilizzare sacchetti per congelatore, pellicole in polietilene, fogli di alluminio (di spessore maggiorato) e contenitori particolari per alimenti congelati. ○ Per sigillare buste e pellicole è possibile utilizzare nastro adesivo, fascette di gomma o clip di plastica. ○ Prima di sigillare i sacchetti, comprimerli per eliminare l'aria interna; in tal modo, gli alimenti si congelano più facilmente. ○ Le confezioni piatte si congelano con maggiore facilità. ○ Per il congelamento dei liquidi, non riempire i contenitori fino al bordo perché il liquido si espande quando si congela. ○ Per gli alimenti surgelati, fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6°C, due stelle - 12°C, tre stelle -18°C). Non inserire nel congelatore bottiglie di vetro o lattine contenenti liquidi (soprattutto bevande frizzanti) che potrebbero scoppiare durante il congelamento. Posizionare diversi alimenti in diversi scomparti secondo la tabella sottostante Vani frigoriferi Tipo di alimento Cassetto/i congelatore/vassoio

• Alimenti per la conservazione a lungo termine.

• Cassetto inferiore per carne cruda, pollame, pesce.

• Cassetto centrale per verdure surgelate, patatine.

• Vassoio superiore per gelato, frutta surgelata, prodotti da forno surgelati.

Produzione di cubetti di ghiaccio o Riempire il vassoio per i cubetti di ghiaccio e collocarlo nel vano congelatore. o Quando l'acqua si congela completamente e diventa ghiaccio, torcere il vassoio per i cubetti di ghiaccio (v. figura seguente) per erogare il ghiaccio. RISPARMIO ENERGETICO Installazione: o Installare l'elettrodomestico in una posizione fresca. Se l'elettrodomestico è esposto alla luce solare diretta o viene collocato vicino al forno o altre fonti di calore, i consumi energetici aumentano sensibilmente. o Accertarsi che l'elettrodomestico sia installato in modo da non ostacolarne la ventilazione. Se la ventilazione è scarsa, i consumi energetici possono aumentare del 15%. Pulizia e manutenzione: o Per ottimizzare il rendimento, pulire di tanto in tanto le serpentine del condensatore (se presenti) sul retro del frigorifero. o Sbrinare regolarmente l'elettrodomestico. L'accumulo di ghiaccio di Posizione Condizioni 1-2 Estate o temperatura ambiente compresa tra 25 e 35 °C 3-4 Primavera/autunno o temperatura ambiente compresa tra 15 e 25 °C 4-5 Inverno o temperatura ambiente compresa tra 5 e 15 °C OFF9

notevole spessore riduce l'efficienza dell'elettrodomestico. Quando la brina raggiunge lo spessore di 5 mm, è opportuno sbrinare l'elettrodomestico. o Pulire la guarnizione dello sportello con acqua calda o un detergente neutro che non lascia residui. La tenuta della guarnizione dello sportello è fondamentale per l'efficienza dell'elettrodomestico. Utilizzo: o Non aprire lo sportello più del necessario. o Non regolare il termostato su una temperatura troppo bassa. Una variazione di appena 1 °C può aumentare i consumi energetici del 5%. Controllare la temperatura con un termometro. o Il congelatore dovrebbe funzionare a una temperatura compresa tra –15 °C e –18 °C. o Lasciare raffreddare gli alimenti prima di collocarli nell'elettrodomestico (evitando di lasciarli a temperatura ambiente per troppo tempo). o Spargere in maniera omogenea le confezioni degli alimenti nel congelatore, senza impilarle o ammassarle, fino a quando non siano completamente congelate. o Se l'elettrodomestico rimarrà inutilizzato per lunghi periodi, spegnerlo, svuotarlo, pulirlo e lasciare lo sportello socchiuso. o Avendo un secondo elettrodomestico inutilizzato, spegnerlo e lasciare socchiuso lo sportello. Smaltimento: o Per lo smaltimento del vecchio frigorifero, attenersi alle norme locali per il riciclo dei clorofuorocarburi (CFC). Per le istruzioni, rivolgersi agli enti preposti alla tutela dell'ambiente.

PULIZIE E MANUTENZIONE

AVVERTENZA: PRIMA DI PULIRE L'ELETTRODOMESTICO, SCOLLEGARLO DALLA RETE ELETTRICA. o Non versare o spruzzare acqua sull'elettrodomestico per pulirlo. o Pulire regolarmente il congelatore con una soluzione di bicarbonato di sodio sciolto in acqua tiepida. o Pulire gli accessori separatamente con acqua e sapone. Non lavare gli accessori in lavastoviglie. o Non adoperare prodotti, saponi o detersivi abrasivi. o Dopo il lavaggio dell'elettrodomestico, strofinare la zona pulita con un panno morbido e asciugarla perfettamente. o Al termine della pulizia, asciugare le mani e ricollegare la spina alla rete elettrica. Sbrinamento del vano congelatore Rimuovere periodicamente la brina dal vano congelatore. Adoperare il raschietto in plastica per ridurre la quantità di brina accumulata. IMPORTANTE: sbrinare il congelatore almeno due volte all'anno. La frequenza dipende dall'impostazione del termostato e dalla quantità di alimenti conservati nel congelatore. ○ Il giorno prima di sbrinare l'elettrodomestico, ruotare la manopola del termostato nella posizione <5> per accertarsi che gli alimenti riposti nel congelatore siano completamente congelati. ○ Per sbrinare l'elettrodomestico, togliere gli alimenti dal congelatore, avvolgerli in vari strati di carta e collocarli in un luogo fresco. L'aumento della temperatura degli alimenti ne riduce i tempi di conservazione, per cui è opportuno consumarli entro un periodo di tempo relativamente breve. NON RICOLLOCARE GLI ALIMENTI NEL CONGELATORE DOPO L'AVVIO DELLO SBRINAMENTO. ○ Impostare la manopola del termostato nella posizione <0> e scollegare l'elettrodomestico dalla rete elettrica. ○ Lasciare aperto lo sportello del congelatore. Collocare una bacinella d'acqua calda nel congelatore per accelerare lo sbrinamento. ○ Rimuovere con una spugna l'acqua di sbrinamento che scorre nella parte inferiore del congelatore. IMPORTANTE: collocare alcuni asciugamani sul pavimento davanti all'elettrodomestico per contenere l'acqua di sbrinamento che fuoriesce dal congelatore. ○ Una volta sciolto tutto il ghiaccio accumulato, asciugare perfettamente la parte interna del congelatore per evitare che il ghiaccio si riformi immediatamente quando l'elettrodomestico viene riacceso. ○ Con le mani asciutte, ricollegare l'elettrodomestico alla rete elettrica. Impostare la manopola del termostato nella posizione <5> per 24 ore prima di ripristinare l'impostazione normale <3>. ○ Attendere 24 ore prima di riporre alimenti freschi nel congelatore. Non sbrinare l'elettrodomestico con altri apparecchi elettrici (ad es. asciugacapelli). Non usare oggetti metallici affilati per togliere il ghiaccio dal congelatore, altrimenti l'impianto refrigerante potrebbe danneggiarsi. INSTALLAZIONE IMPORTANTE: prima dell'installazione e dell'uso, leggere attentamente le istruzioni e accertarsi che la tensione (V) e la frequenza (Hz) indicate sulla targhetta corrispondano a quelle della rete domestica. La targhetta è collocata sul bordo anteriore sinistro della parte interna del frigorifero. Il produttore declina ogni responsabilità in caso di inosservanza delle norme di prevenzione degli incidenti che regolano l'utilizzo e il funzionamento dell'impianto elettrico. Collegamento elettrico

IL CONGELATORE È PROGETTATO PER L'INSTALLAZIONE

PERMANENTE. Il collegamento dell'elettrodomestico deve essere effettuato da un elettricista qualificato, membro del NICEIC, in conformità agli standard IEE e alle normative locali. ○ Il congelatore è dotato di una presa da 13 A. Se in futuro occorre sostituire il fusibile nella presa, è necessario utilizzare un fusibile da 13 A con approvazione ASTA (BS 1362).Colori dei conduttori elettrici: Marrone: fase Blu: neutro Giallo/verde: terra o Se i colori dei conduttori elettrici dell'elettrodomestico non corrispondono ai contrassegni identificativi sui terminali della presa elettrica, procedere come indicato di seguito: Collegare il conduttore marrone al terminale contrassegnato con la lettera "F" (fase) o di colore rosso. Collegare il conduttore blu al terminale contrassegnato con la lettera "N" (neutro) o di colore nero. Collegare il conduttore giallo/verde al terminale contrassegnato con la lettera "T" (terra), con il simbolo della terra o di colore giallo/verde. o Una volta effettuato il collegamento, eliminare spezzoni e residui di fili elettrici. Fissare il morsetto del cavo alla guaina esterna.

Giallo/verde: terra Marrone: fase

Scelta del luogo di installazione o L'elettrodomestico deve essere installato solo in luoghi a temperatura ambiente corrispondenti alla classe climatica indicata sulla targhetta dell'elettrodomestico. Se la temperatura ambiente non rientra negli intervalli indicati di seguito, l'elettrodomestico potrebbe non funzionare correttamente. Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 10 °C e 32 °C» Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 32 °C» Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 38 °C» Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16 °C e 43 °C» o Non esporre l'elettrodomestico alla luce solare diretta, a fonti di calore costante o a temperature estreme (ad es. in prossimità di radiatori o caldaie). o Lo sportello deve aprirsi completamente senza incontrare ostacoli. o Collocare l'elettrodomestico in una posizione che consenta di accedere facilmente agli alimenti riposti. o Controllare se è disponibile una presa elettrica facilmente accessibile dopo l'installazione dell'elettrodomestico. Inversione dello sportello dell'elettrodomestico Effettuare questa procedura PRIMA di fissare lo sportello del mobile. Conservare per eventuali usi futuri i componenti rimossi dall'elettrodomestico per l'inversione dello sportello. AVVERTENZA: quando si aprono le cerniere, tenere presente la forza delle molle che potrebbe intrappolare le mani e provocare lesioni. Utensili necessari: o Cacciavite Phillips o Cacciavite a lama

o Allentare le viti di ritenuta (1) sull'elettrodomestico e rimuovere con attenzione lo sportello. o Collocare lo sportello su una superficie soffice per evitare di danneggiarlo. o Fare leva per estrarre i tappi (3). o Inserire le viti di ritenuta (1) sul lato opposto dell'elettrodomestico. Avvitare le viti solo parzialmente. o Rimuovere le viti di ritenuta dello sportello (2) e invertire la posizione della cerniera superiore e di quella inferiore (come illustrato nella figura precedente). o Rimontare lo sportello dell'elettrodomestico e avvitare completamente le viti di ritenuta (1) e le viti di ritenuta dello sportello (2). o Inserire i tappi (3) nei fori esposti sul lato destro del vano. IMPORTANTE: al termine della procedura di inversione, accertarsi che lo sportello si apra e si chiuda correttamente senza ostacoli. Dopo l'inversione dello sportello, controllare la guarnizione per accertarsi che non sia piegata, ritorta o schiacciata, altrimenti rimarrà uno spazio tra la guarnizione e la parte interna dello sportello. o La guarnizione deve aderire perfettamente tutt'attorno allo sportello. o Se la guarnizione non aderisce perfettamente al vano:

1. Manipolare la guarnizione con un panno morbido caldo fino a

quando non aderisce perfettamente al vano e tutt'attorno allo sportello. Oppure

2. Utilizzare un asciugacapelli alla minima potenza e riscaldare

lievemente le zone della guarnizione dello sportello che non aderiscono perfettamente. Il calore ammorbidisce la guarnizione e ne facilita la manipolazione per collocarla nella posizione corretta. IMPORTANTE: LA GUARNIZIONE DELLO SPORTELLO DEVE ESSERE RISCALDATA A BASSA TEMPERATURA E PER BREVE TEMPO, ALTRIMENTI POTREBBE DANNEGGIARSI INVALIDANDO LA GARANZIA. Dimensioni dell'apertura del mobile La figura seguente illustra le dimensioni dell'apertura del mobile in cui installare l'elettrodomestico.

o L'elettrodomestico deve essere collocato su un pavimento a livello. Per ovviare a lievi dislivelli del pavimento, regolare i piedini di livellamento. Regolazione del basamento o dello zoccolo Se l'elettrodomestico viene installato sotto il top, è possibile fissare un basamento o uno zoccolo di finitura adatto ai mobili di cucina.

o Rimuovere la griglia sulla base dell'elettrodomestico svitando le viti laterali ed estrarre la griglia.11

o Regolare l'altezza dei piedini con una chiave. o Se l'apertura è alta 820 mm, i piedini regolabili devono essere stretti completamente. o Se l'apertura è alta 870 mm, i piedini regolabili devono essere sollevati di 50 mm. o L'elettrodomestico deve essere a livello con la parte inferiore del top. IMPORTANTE: se l'elettrodomestico non è a livello, lo sportello e la guarnizione potrebbero danneggiarsi. o Praticare un foro per la ventilazione sul basamento o sullo zoccolo. Il foro deve essere largo 600 mm e alto da 90 a 140 mm, a seconda dell'altezza di regolazione dell'elettrodomestico. o Inserire il basamento o lo zoccolo e rimontare la griglia nella posizione originaria. IMPORTANTE: per garantire una corretta ventilazione è INDISPENSABILE praticare un foro delle corrette dimensioni sul basamento o sullo zoccolo (v. figura precedente).

Montaggio dello sportello del mobile all'elettrodomestico Se è necessario aprire lo sportello dell'elettrodomestico dall'altro lato, invertire lo sportello prima di procedere all'installazione (vedere "Inversione dello sportello"). Utensili necessari: o Metro o Pennarello sottile o Cacciavite a lama piccolo o Chiave IMPORTANTE: l'installazione dell'elettrodomestico richiede due persone.

1. Svitare le viti dai due bulloni di regolazione collocati sulla parte

superiore dello sportello dell'elettrodomestico e rimuovere la staffa di montaggio (1).

2. Misurare l'altezza dello sportello del mobile e marcare un punto a

metà della verticale della superficie interna dello sportello del mobile. Tracciare una linea dalla parte superiore dello sportello del mobile fino a circa metà sportello. o Collocare la staffa di montaggio (1) sulla parte inversa dello sportello dell'elettrodomestico. o Posizionare la parte centrale della staffa di montaggio sulla linea appena tracciata. Prendere nota della posizione della staffa di montaggio per accertarsi che sia montata correttamente (v. figura precedente). o La parte superiore della staffa di montaggio deve essere collocata a circa 15 mm di distanza dalla parte superiore dello sportello del mobile. In tal modo, rimane uno spazio di 5 mm tra la parte superiore dello sportello del mobile e il top. o Fissare la staffa di montaggio allo sportello del mobile con le viti fornite e un cacciavite Phillips. Avvitare completamente le viti.

3. Agganciare lo sportello del mobile a quello dell'elettrodomestico

accertandosi che i supporti sulla staffa di montaggio siano collocati sopra i bulloni di regolazione.

4. Regolare con un cacciavite la distanza sulla sezione inferiore dei

bulloni di regolazione. La distanza deve essere circa 9 mm (v. figura precedente).

5. Fissare la staffa inferiore alla parte inferiore dello sportello del

mobile e sotto lo sportello dell'elettrodomestico (v. figura alla pagina precedente) o È possibile effettuare lievi regolazioni della posizione dello sportello del mobile agendo sulle viti sulla parte superiore e inferiore dello sportello dell'elettrodomestico. Effettuare queste regolazioni fino a quando lo sportello del mobile è a livello.

6. Inserire il coperchio sulla parte superiore dell'elettrodomestico fino

a quando scatta in posizione.

7. Aprire lo sportello dell'elettrodomestico.

o Con il trapano e una punta adatta, forare il top per applicare la staffa. IMPORTANTE: la punta del trapano deve essere adatta al materiale del top. o Fissare la staffa sulla parte inferiore del top con le viti fornite. IMPORTANTE: avvitare completamente le viti. o Se l'elettrodomestico viene installato sotto un top di granito, utilizzare le staffe a "L" fornite per fissare il frigorifero ai lati del vano. Con il trapano e una punta adatta, sul lato opposto a quello delle cerniere praticare i tre fori sul lato del vano per applicare la staffa. o I fori ovali devono trovarsi sopra le posizioni delle cerniere inutilizzate sulla parte anteriore dell'elettrodomestico. Fissare la staffa alla parte anteriore dell'elettrodomestico con le due viti. Accertarsi che lo sportello si apra e si chiuda senza ostacoli e controllare la tenuta dello sportello.

SOLUZIONE DEI PROBLEMI

IMPORTANTE: se il congelatore non funziona correttamente, prima di rivolgersi all'assistenza consultare la lista di controllo seguente. Il congelatore non funziona o alimentazione assente ○ Accertarsi che la spina sia interamente inserita nella presa elettrica. o Accertarsi che la rete elettrica funzioni (ad es. assenza di corrente o fusibile bruciato). o Accertarsi che il termostato interno dell'elettrodomestico non sia stato ruotato in posizione <0>. o Accertarsi che la tensione di alimentazione corrisponda a quella indicata sulla targhetta dell'elettrodomestico. Il frigorifero non raffredda a sufficienza o Accertarsi che il frigorifero non sia sovraccarico e che le confezioni degli alimenti non siano troppo vicine tra loro. o Impostazione del termostato insufficiente; scegliere una temperatura più fredda. o Accertarsi che lo sportello si chiuda perfettamente e che non sia stato lasciato aperto per molto tempo. o Accertarsi che la ventilazione dell'elettrodomestico sia adeguata. Il frigorifero è rumoroso o La circolazione del gas refrigerante nelle tubazioni dell'elettrodomestico potrebbe produrre lievi rumori, anche se il compressore non è in funzione. o Se il rumore aumenta o se l'elettrodomestico è più rumoroso del normale, accertarsi che sia a livello, che la parte posteriore non tocchi altri oggetti e che nel frigorifero non siano riposti oggetti che sbatacchino. Sulla parete posteriore del frigorifero si è formato rapidamente il ghiaccio ○ Accertarsi che gli alimenti non siano stati riposti troppo all'interno e che non tocchino la parete posteriore. NON TENTARE DI RIPARARE L'ELETTRODOMESTICO DA SOLI. In caso di intervento dell'assistenza in garanzia, se il tecnico che ispeziona l'elettrodomestico scopre un problema non dovuto a un guasto dell'elettrodomestico, la riparazione sarà a pagamento. L'elettrodomestico deve essere accessibile al tecnico per le riparazioni. Se l'elettrodomestico è installato in maniera tale che il tecnico ritenga che possa danneggiarsi o danneggiare la cucina, la riparazione non verrà effettuata (ad esempio se l'elettrodomestico è stato piastrellato, sigillato con sigillante, ostruito anteriormente con il basamento o altri ostacoli di legno). Fare riferimento alle condizioni della garanzia riportate sulla scheda ricevuta assieme all'elettrodomestico.

DISPONIBILITA’ DEI RICAMBI

termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall’immissione sul mercato dell’ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall’immissione sul mercato dell’ultima unità del modello; ASSISTENZA TECNICA Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corporate.haier-europe.com/en/ . Nella sezione "websites", scegli la marca del tuo prodotto e il tuo paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di telefono e il modulo per contattare l'assistenza tecnica

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio13
