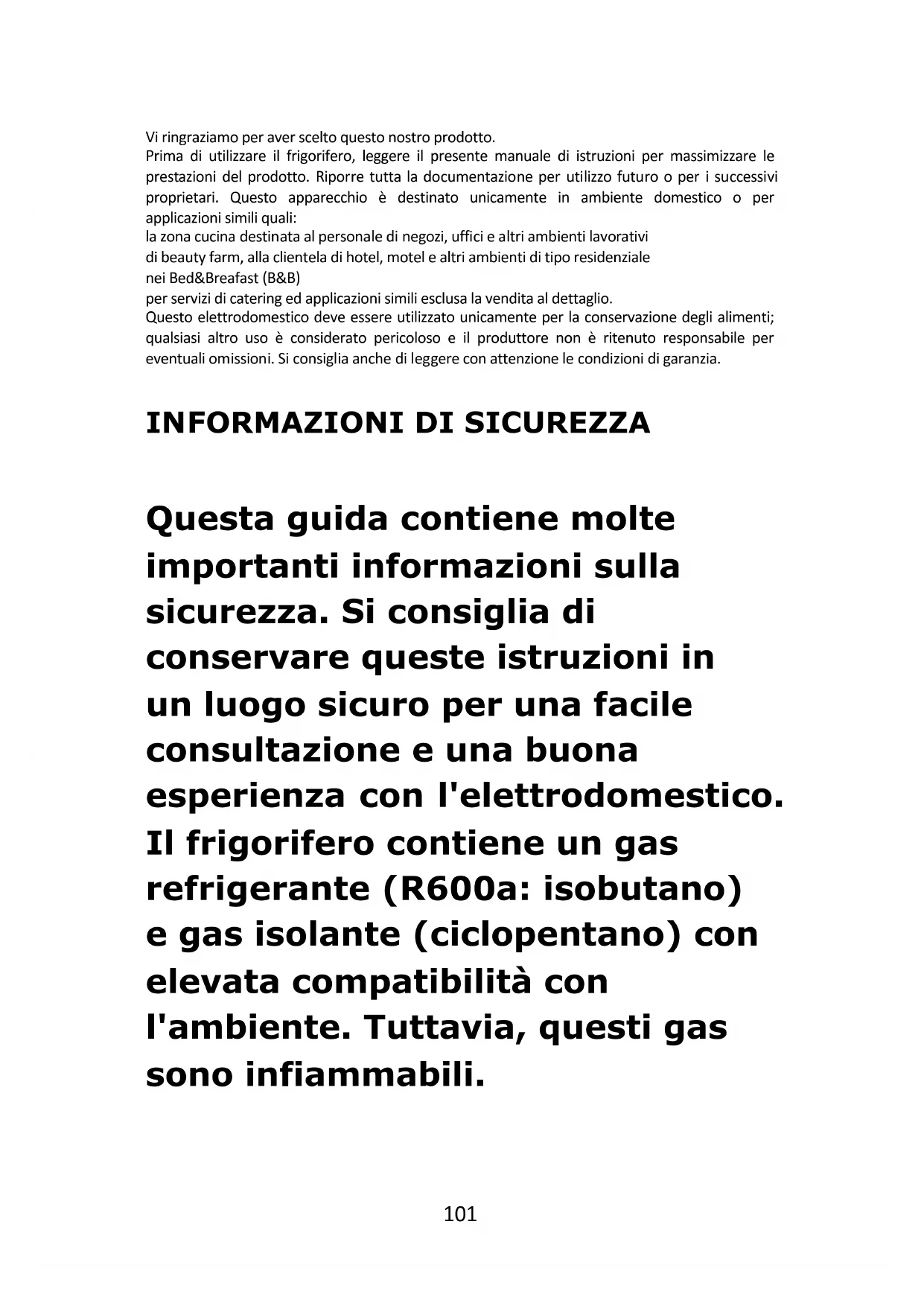

MANUALE UTENTE RBFP 3683 ROSIERES
Vi ringraziamo per aver scelto quello nostro prodotto.
Prima di utilizzare il frigorifero, leggere il presente manuale di istruzioni per massimizzare le prestazioni del prodotto. Riporre tutte la documentazione per utilizzo futuro o per i successivi proprietari. Questo appearecchio è destinato unicoamente in ambiente domestico o per applicazioni simili quali:
la zona cucina destinata al personale di negozi, uffici e altri ambienti lavorativi di beauty farm, alla clientela di hotel, motel e altri ambienti di tipo residenziale nei Bed&B breakfast (B&B)
per servizi di catering ed applicazioni simili esclusa la vendita al dettaglio.
Questo elettrodomestico deve essere utilizzato unicamente per la conservazione degli alimenti; qualiasi altri uso è considerato pericoloso e il produttore non è ritenuto responsable per eventuali omissioni. Si consigliaanche di leggere con attenzione le condizioni di garanzia.
INFORMAZIONI DI SICUREZZA
Questa guida contiene molte importanti informazioni sulla sicurezza. Si consiglia di conservare queste istruzioni in un luogo sicuro per una facile consulazione e una Buona esperienza con l'elettrodomestico. Il frigorifero contiene un gas refrigerante (R600a: isobutano) e gas isolante (ciclopentano) con elevata compatibilità con l'ambiente. Tuttavia, questi gas sono infiammabili.
Pericolo di incendio
Se il circuito refrigerante viene danneggiato:
- Evitare fiamme libero e fonti di accensione.
Ventilare accuratamente il locale in cui si trova l'elettrodomestico
AVVERTENZA!
-
Durante la pulizia/il trasporto dell'elettrodomestico è necessario prestare attenzione a non toccare i fili metallici del condensatore sul retro dell'elettrodomestico, in quanto si rischia di ferirsi le dita e le mani o di danneggiare il prodotto.
-
Questo elettrodomestico non è progettato per essere impilato su altri elettrodomestici. Non
tentare di sedersi o stare in piedi sopra l'elettrodomestico in quanto non è stato progettato per tale uso. Potreste ferirvi o danneggiare l'elettrodomestico.
-
Accertarsi che il cavo di rete non sua impigliato nelle elettrdomestico durante e dello sportamento, per evitare che il cavo di rete venga tagliato o danneggiato.
-
Durante il posizionamento dell'elettrodomestico fare attenzione a non danneggiare il pavimento, le tubazioni, i rivestimenti delle pareti, ecc... Non muovere l'elettrodomestico tirando per il coperchio o la maniglia. Non permettere ai bambini di giocare con l'elettrodomestico o di manomettere i comandi. La nostra azienda declina agli responsabilità in caso di
mancata osservanza delle istruzioni.
Non montare l'elettrodomestico in ambienti polverosi, in presenza di olio o umidità, non esporlo alla luce solare diretta e all'acqua.
Non montare l'elettrodomestico vicino a stufe o materiali infiammabili.
In caso di mancanza di corrente non aprire il coperchio. Gli alimenti congelati non dovrebbero risentirne se il guasto dura meno di 20 ore. Se il guasto è più lungo, alla il cibo dovrebbe essere controllato e mangiato immediatamente o cucinato e quindi ricongelato.
- Se trovate che il coperchio del congelatore orizzontale sia difficile da aprire subito dopo averlo chiuso, non preoccupatevi. Ciò è dovuto alla differenza di pressione che
si bilancia e permette di aprire il coperchio normalmente dopo pochi minuti.
Non collegiate
l'elettrodomestico alla rete elettrica prima di aver rimioso tutte le protezioni di imballaggio e di transito.
-
Lasciare riposare per almeno 4 ore prima dell'accensione per consentire all'olio del compressore di depositarsi se trasportato orizzontalmente.
-
Questo congelatore deve essere utilizzato solo per lo scopo previsto (conservazione e congelamento di alimenti commestibili).
Non riporre medicine o materiali per la ricerca nelle cantinette. I materiali che richiedono un rigoroso controlio delle temperature di stoccaggio possono danneggiarsi o causare una reazione incontrata
potenzialmente pericolosa.
- Prima di agli intervento occorre disinserire l'alimentazione elettrica all'elettrodomestico.
- Al momento della consegna, verificare che il prodotto non sia danneggiato e che tutte le parti e gli accessori siano in perfette condizioni.
- Se si rileva una perdita nelsystema di refrigerazione, nontoccare la presa a muro e non usare fiamme libere. Aprire le finestre e aerare la stanza. Quindi, rivolgersi ad un centro di assistenza per richiedere la riparazione.
- Non usare prolonghe o adattatori.
- Non piegare troppo o tirare il cavo di alimentazione e non toccare la spina con le mani bagnate.
Non danneggiare la spina e/o il cavo di alimentazione, si
rischia di provocare elettrocuzioni o incendi.
Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostuire dal produttore, dal suo servizio technique o da un technique qualificato, per evitare rischi.
Non riporre o conservare materiali infiammabili o altamente volatili, quali etere, benzina, GPL, gas propano, lattine spray di aerosol, adesivi, alcohol puro, ecc... Questi materiali possono provocare un'esplosione.
Non conservare o riporre spray infiammabili, quali ad esempio le vernici a spruzzo, in prossimità delle cantinette. Si rischia di provocare un'esplosion o un incendio.
Non collocare oggetti e/o contentitori con acqua all'interno nella parte
superiore dell'elettrodomestico.
- Si sconsiglia l'uso di prolonghe e adattatori multipli.
Non smaltire l'elettrodomestico bruciandolo. Fare attenzione a non danneggiare il circuito o le tubazioni di raffreddamento dell'elettrodomestico durante il trasporto e l'uso. In caso di danni non esporre l'elettrodomestico al fuoco, potenziale fonte di accensione, e ventilare immediatamente il locale in cui si trovato l'elettrodomestico. - Ilsystemadi refrigerazione posizionato dietro e all'interno delle cantinette contiene refrigerante. Pertanto,evitare di danneggiare i tubi.
Non usare appearecchi elettrici all'interno degli scomparti per la conservazione degli alimenti dell'elettrodomestico, se questi non sono del tipo consigliato dal produttore.
Non danneggiare il circuito del refrigerante.
Non usare dispositivi meccanoido altri strumenti artificiali peraccelerare il processodi sbrinamento,diversi da quelli consigliati dal produttore.
Non usare apparecchi elettrici all'interno degli scomparti per la conservazione degli alimenti, se questi non sono del tipo raccomandato dal produttore.
Non toccare gli elementi interni di raffreddamento, specialmente con le mani bagnate, per evitare crepe o lesions.
- Mantenere libero da qualsiasi ostruzione le aperture di ventilazione nel luogo in cui si trova l'elettrodomestico o nella struttura nella quale è incassato.
Non utilizzato oggetti appuntiti o acuminati come coltelli o forchette per rimuovere il
ghiaccio.
Non utilizzato mai asciugacapelli, riscaldatori elettrici o altri elettrodomestici per lo sbrinamento.
Non utilizzare coltelli o oggetti acuminati per togliere il ghiaccio o la brina formatisi all'interno. Questi oggetti potrebbero danneggiare il circuito del refrigerante, e le fuoriuscite potrebbero incendiarsi o provocare anniagli occhi.
Non utilizzato dispositivi meccanici o simili per accelerare il processo di sbrinamento.
- Evitare assolutamente di utilizzato fiamme libero o attrezzature elettriche, quali stufe, pulitrici a vapore, candele, lampade ad olio e simili per accelerare la fase di sbrinamento.
- Non usare mai acqua per
lavare la zona del compressore, pulire accuratamente con un panno asciutto dopo la pulizia per evitare la formazione di ruggine.
- Si consiglia di mantenere pulita la spina: eventuali residui di sporco sulla spia posso provocare incendi.
- Il prodotto è progettato e costruito solo per uso domestico.
- La garanzia è nulla se il prodotto è installato o utilizzato in locali domestici commerciali o non residenziali.
- Il prodotto deve essere installato, posizionato e utilizzato correttamente secondo le istruzioni contenate nel libretto di istruzioni per l'uso fornito.
- La garanzia è applicabile solo ai prodotti nuovi e non ètrasferibile se il prodotto viene
rivenduto.
-
La nostra azienda declina agli responsabilità per danni incidentali o consequencesali.
-
La garanzia non riduce in alcun modo i vostri diritti legali o fondamenti.
Non effettuare riparazioni su queste cantinette. Tutti gli interventi devono essere effettuati unicamente da personale qualificato.
- Se si getta un vecchio prodotto con serratura o fermo montato sulla porta, assicurarsi che venga lasciato in condizioni di sicurezza per evitare l'intrappolamento dei bambini.
L'elettrodomestico più essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o struite riguardo all'uso dell
' elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso.
- I bambini non devono giocare con I' elettrodomestico. La pulizia e la manutenzione da parte dell'utente non posso sono essere effettuate da bambini alla supervisione.
- Serratura: se il frigorifero/congelatore è dotato di serratura, tenere la chiave fuori alla portata di mano e non nelle vicinanze dell'elettrodomestico per evitare che i bambini rimangano intrappolati. Per lo smaltimento di un vecchio frigorifero/congelatore rompere le vecchie serrature o fermi di sicurezza.
- I bambini dai 3agli 8 anni possocono riempire e svuotare questo elettrodomestico.
AVVERTENZA! Durante il
posizionamento
dell'elettrodomestico, accertarsi che il cavo di alimentazione non resti impigliato o sua danneggiato.
AVVERTENZA! Non posizionare\ prese portatili multiple o\ alimentazioni di potenza portatili\ nella parte posteriori\ dell'elettrodomestico.
Per evitare la contaminazione degli alimenti, si prega di rispetto le seguenti istruzioni
L'apertura prolongata della porta cui causare un significativo aumento della temperature nei vani dell'elettrodomestico.
-
Pulire regolarmente le superfici che possocono venire a contatto con gli alimenti e i sistemi di scarico accessibili.
-
Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato alla rete idrica
se l'acqua non è stata prelevata per 5 giorni.
- Conservare la carne e il pesce crudo in apposti contentitori in frigorifero, in modo che non vengano a contatto con altri alimenti o che non gocciolino su di essi.
Gli scomparti per surgelati a due stelle (se presenti nell'elettrodomestico) sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla preparazione di gelati e alla produzione di cubetti di ghiaccio.
Gli scomparti a una, due e tre stelle (se presenti nell'elettrodomestico) non sono adatti al congelamento di alimenti freschi.
Se l'elettrodomestico viene lasciato vuoto per lunghi periodi di tempo, spegnere, sbrinare, pulire, asciugare e
lasciare la porta aperta per evitare che si formi muffa all'interno.
AVVERTENZA! Durante l'uso, la manutenzione e lo smaltimento dell'elettrodomestico, prestare attenzione al symbolo sul latosinistro, sul retro dell'elettrodomestico (pannello posteriore o compressore).
E il symbolo di pericolo d'incendio. Ci sono materiali inflammabili nelle tubazioni del refrigerante e nel compressore. Durante l'uso, la manutenzione e lo smaltimento si prega di rimanere lontano da fonti di incendio.
SMALTIMENTO DEGLI ELETTRODOMESTICI USATI
Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifui di apparecchiature elettriche ed elettroniche (RAEE).
La direttiva RAEE riguarda le sostanze inquinanti (che possono causare consequences negative per l'ambiente) e i componenti principali (che possono essere riutilizzati). è importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali.
Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:
-
i RAEE non devono essere trattati come rifiuti domestici:
-
i RAEE devono essere affidatiagli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibileanche un servizio di raccolta porta a porta per i RAEE.
In caso di acquisito di nuovi elettrodomestici, quelli vecchi sono essere affidati al venditore che li deve ritrare Gratisamente in numero corrispondenteagli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quali acquistati.
Conformità
Apponendo il marchio CE su quello prodotto, confermiamo la conformità a tutti i requisiti di legge europei in materia di sicurezza, salute e tutela ambientale applicabili per legge a quello prodotto.
Prima del primo utilizzato
Lasciare riposare il congelatore per almeno quattro ore prima di accenderlo.
Prima del primo utilizzato, si raccomanda di pulire l'internalo dell'elettrodomestico con una soluzione di bicarbonato di sodio e acqua calda, e di asciugarlo perfettamente.
Al primo utilizzato, il congelatore può emettere odori. Tali odori scompariranno mano a mano che l'elettrodomestico si raffredda.
Nota:
L'elettrodomestico si avvia con la temperatura impostata a 3 e rimane in funzione ininterrottamente fino a raggiungere la temperatura corretta.
Se l'elettrodomestico viene spento, attendere cinque minuti prima di riaccenderlo, per evitare di danneggiare il compressore.
Non conservare mai nell'elettrodomestico oggetti inflammabili o esplosivi e acidi o alcali altamente corrosivi.
Questo congelatore raffredda gli alimenti raffreddando la parte posteriore interna della cavità. L'accumulo di brina su questa superficie è normale; la brina, poi, si disperde e viene evacuata tramite un piccolo scarico nella parte inferiore, dove evaporaenza produrre danni. La presenza di brina non è indice di malfunzionamento del congelatore.
La configurazione che consente il maggiore risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.
Uso del congelatore
Gli scomparti del congelatore sono progettati per conservare solo alimenti surgelati.
- Non collocare mai alimenti caldi nel congelatore; lasciarli raffreddare perfettamente prima di collocarli nel congelatore.
- Per la conservazione degli alimenti surgelati, seguire le istruzioni riportate sulla confezione. In assenza di informazioni, gli alimenti non devono essere conservati per altri tre mesi alla data di acquire.
- Conservare gli alimenti in piccole confezioni (possibilmente inferiori a 2,5 kg). Ciò riduce il tempo di congelamento e migliorara la qualità degli alimenti dopo lo scongelamento.
- Avvolgere gli alimenti prima di collocarli nel congelatore. Per evitare che l'involucro aderiscaagli alimenti, accertarsi che sua asciutto.
- Etichettare gli alimenti prima del congelamento,indicando il tipo di alimento e le date di conservazione e di scadenza.
- Una volta scongelati, gli alimenti non devono essere ricongelati, a meno che non siano stati completeness cotti. Per evitare sprechi, scongelare solo la quantità di alimenti necessaria.
- Le bevande in bottiglia o in lattina non devono essere conservate nelle scomparto del congelatore perché potrebbero esplodere.
- Controllare la targhetto per verificare la quantità massima di alimenti freschi che è possibile congelare entro 24 ore.
Non tentare di congelare alimenti altri quello valore massimo.
Conservazione
Il congelatore serve a conservare gli alimenti a breve-medio termine. Anche se è possibile mantenereasse temperature,si sconsigliano lunghi periodi di conservazione degli alimenti.
Poiché l'aria fredda circola nel congelatore, la temperatura può variarre tra le diversesezioni. Gli alimenti devono essere conservati insezioni diverse a seconda del tipo e del periodo di conservazione.
Lesezioniinferiori sono le parti più freddedelcongelatore.
Le duesezioni superiori sono dotate di sportelli sollevabili che rimangono aperti per facilitare il riempimento e lo svuotamento. Le 5sezioni rimanenti sono costituite da cassetti.
L'impostazione 6 sul pannello di controllo, rappresentata dal fiocco di neve (Fig. 2), attiva la funzione di congelamento rapido. Deve essere utilizzata per congelare grosse quantità di alimenti. Attivare esta funzione 2 o 3 ore prima di introdurre gli alimenti e non lasciarla attenuata per un periodo superiore al necessario.
Se si lascia attivata per periodi più lunghi, il sistema di raffreddamento si sovraccarica. La funzione si disattiva automaticamente après circa 24 ore.

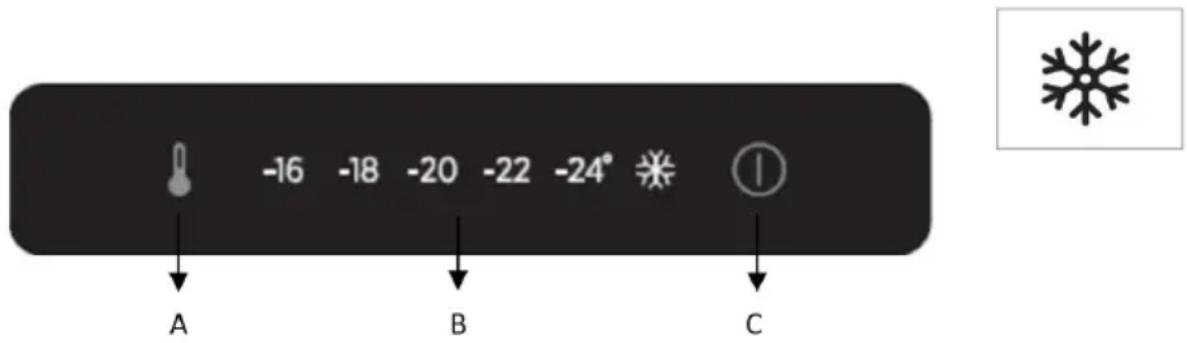

Pannello di controllo
L'immagine sopra è il pannello di controllo e solo i pulsanti a sinistra e a destra sono funzionali per controllare il frigorifero. Il tastingo serve per accendere / spegnere il frigorifero, perché il tastingo sinistro serve per regolare la temperatura.
A. Pulsante di regolazione della temperatura del frigorifero
Questo pulsante viene utilizzato per regolare la temperatura all'interno del congelatore.
Premere quello sensore per effettuare la regolazione, quando tante volte quanto necessario sono a selezionare il livello desiderato. Le impostazioni vanno da -16^ , -18^ , -20^ , -22^ , -24^ e funzione super congelamento.
Avvia la funzione super congelamento: quando è selezionato super raffreddamento, significata che il frigorifero funzionera a -24 ° C per 24 ore, dopodiché la funzione si spegnerà automaticamente, quando tornerà all'impostazione di temperatura originale.
Note: se possibile, evitare sempre di impostare la temperatura sulla funzione super congelamento o -24 ° C. Ciò contribuiRA ad alleviare la tensione sul compressore e sul sistema di refrigerazione.
B. Display di impostazione della temperatura del frigorifero
Questo display illuminera l'impostazione della temperatura corrente. La regolazione della temperature farà scorrere questo display.
Note: non si utilizzato numeroi per modificare la temperatura. Utilizzato inceve il pulsante di regolazione della temperatura del frigorifero (A).
C. Pulsante di accensione
Premere il pulsante per 3 secondi per accendere o specnere l'apparecchiatura.
Questo prodotto è dotato di funzione di memoria di spegnimento o interruzione dell'alimentazione.
| Posizione Condivizioni | |
| -16°C -18°C | Estate o temperatura ambiente compresa tra 20 e 35 °C |
| -20°C | Primavera/autunno o temperatura ambiente compresa tra <20 °C |
| 3-4 | Inverno o temperatura ambiente compresa tra 5 e 15 °C |
| Quick Freeze | Congelamento rapido |
Cura e pulizia
Prima di effettuare la pulizia o la manutenzione, scollegare sempre l'elettrodomestico alla fonte di alimentazione.
Pulire lesezioniedecassetti conuna soluzione di bicarbonato di sodio sciolto in acqua tiepida.Non adoperare prodotti o detersivi abrasivi.Dopo il lavaggio, sciacquare e asciugare perfettamente.
Pulire a mano i ripiani e gli scomparti separatamente con un po' d'acqua e detersivo liquido per stoviglia. Non adoperare detergenti o detersivi abrasivi.
Se l'elettrodomestico non verrà utilizzato per lunghi periodi, staccare la spina e pulirlo.
Lasciare socchiusi gli sportelli per evitare la formazione di muffa e odori sgradevoli.
Sbrinamento del congelatore
Quando lo strato di brina presente nel vano congelatore supera i 3mm, si consiglia di procedere con lo sbrinamento in quanto la presenza di troppo ghiaccio aumento il consumo energetico.
1) Spegnere l'apparecchio
2) Scollegare il cavo di alimentazione.
3) Rimuovere gli alimenti congelati e riporli temporaneamente in un luogo fresco.
4) Lasciare aperta la porta del congelatore per velocizzare lo sbrinamento.
5) Raccogliere l'acqua sul fondo del prodotto.
6) Asciugare il congelatore.
7) Ricollegare il cavo di alimentazione e impostare i valori desiderati.
8) Attendere un momento e reintroduire i cibi congelati.
AVVERTIMENTO:
Evitare assolutamente l'uso di fiamme libero o appearecchi elettrici, come stufe, pulitrici a vapore, candele, lampade a olio e simili per accelerare la fase di sbrinamento.
Non raschiare con un coltello o un oggetto appuntito per rimuovere brina o ghiaccio presente.
Questi possono danneggiare il circuito del refrigerante, la cui perdita può causare un incendio o danneggiare gli occhi.
Solutazione dei problemi
In caso di problemi con l'elettrodomestico, consultare le soluzioni indicate prima di chiamare l'assistenza clienti di Montpellier.
Se I'elettrodomestico non funziona, controllare:
Sall'elettrodomestico arrivare corrente.
Se i fusibili domestici sono integri e se il fusabile nella spina è bruciato.
Se il congelatore è stato spento.
- Se la presa di corrente funzione. Per effettuare esta prova, insere un altro apparecchio elettrico per controllare se la presa di corrente è difettosa.
Se I'elettrodomestico funziona male, controllare:
Se l'elettrodomestico è sovraccarico.
Se il termostato è impostato su una temperatura adeguata.
- Se gli sportelli si chiudono perfettamente.
- Se ilsystemadi raffreddamento sul retro dell'elettrodomestico è pulito e privo di polvere e non tocca la parete posteriore.
Se la ventilazione laterale e posteriore è sufficiente. - Il problema può verificarsi se gli sportelli decorativi non sono montati correttamente, per cui lo sportello del congelatore non si chiude perfettamente lasciando entrare aria calda. In caso di dubbi, chiedere all'installatore di controllare gli sportelli decorativi.
Se l'elettrodomestico è rumoroso, controllare:
Se l'elettrodomestico è a livello ed è stabile.
- Se le pareti laterali e quella posteriore sono libere e nessuno oggettoto poggia sull'elettrodomestico.
- Nota: il gas refrigerante che circa nel systema può produrre un lieve rumore (come di bollicine)anche quando il compressore non è in funzione.
Se I'elettrodomestico emette un segnale acustico, controllare:
Se che lo sportello è chiuso.
In presenza di acqua nella base del congelatore, effettuare i seguenti controlli:
- Accertarsi che l'apertura dello sportello dell'elettrodomestico opponga una certa resistenza. Se lo sportello si apré al minimo tocco, è possibile che la guarnizione dello sportello debba essere sostituita.
- Accertarsi che la guarnizione dello sportello non sia piegata o danneggiata e che non contenga detriti. Se non è possibile risolverve personalmente il problema, rivolgersi all'assistenza clienti per la sostituzione della guarnizione.
- Il problema può verificarsi se gli sportelli decorativi non sono montati correttamente. In caso di dubbi, chiedere all'installatore di controllare gli sportelli decorativi.
Se si è formato troppo ghiaccio nel congelatore:
- La formazione di ghiaccio nel congelatore è normale. Ciò non costituisce un difetto dell'elettrodomestico.
-
Accertarsi che l'apertura dello sportello dell'elettrodomestico opponga una certa resistenza. Se lo sportello si apree al minimo tocco, è possibile che la guarnizione dello sportello debba essere sostituita.
-
Accertarsi che la guarnizione dello sportello non sia piegata o danneggiata e che non contenga detriti. Se non è possibile risolverve personalmente il problema, rivolgersi all'assistenza clienti per la sostituzione della guarnizione.
- Il problema cui do verificarsi se gli sportelli decorativi non sono montati correttamente. In caso di dubbi, chiedere all'installatore di controllare gli sportelli decorativi.

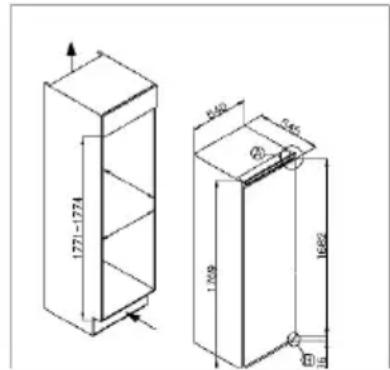

Preparazione all'installazione
Questo elettrodomestico non deve mai essere installato vicino a fonti di calore (ad es. termosifoni o fornelli) né in luoghi umidi.
Per l'installazione di quello elettrodomestico occorrone almeno due persone. I bordi di quello elettrodomestico possono essere taglienti. Indossare dispositivi di protezione personale adeguati all'attività e all'ambiente.
- Per accertarsi che l'elettrodomestico sia a livello, agire sui piedini regolabili in altezza nella parte anteriore dell'elettrodomestico.

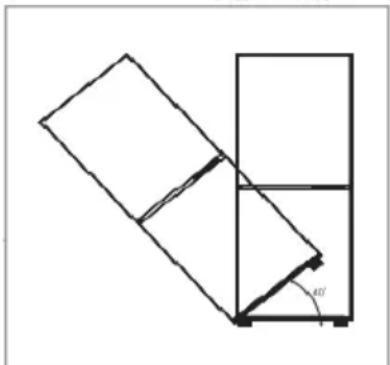

NON INCLINARE OLTRE 40^
- Ilsystemadi raffreddamento sul retro dell'elettrodomestico nondeve toccare la parete posteriori.Maggiore e la distanza, meglio e.
- L'elettrodomestico deve essere installato in modo da garantire un'adeguata ventilazione. Accertarsi che vi sia spazio libero sopra l'elettrodomestico per consentire la fuoriuscita dell'aria e che vi sia spazio tra la parte posteriori dell'elettrodomestico e la parete.

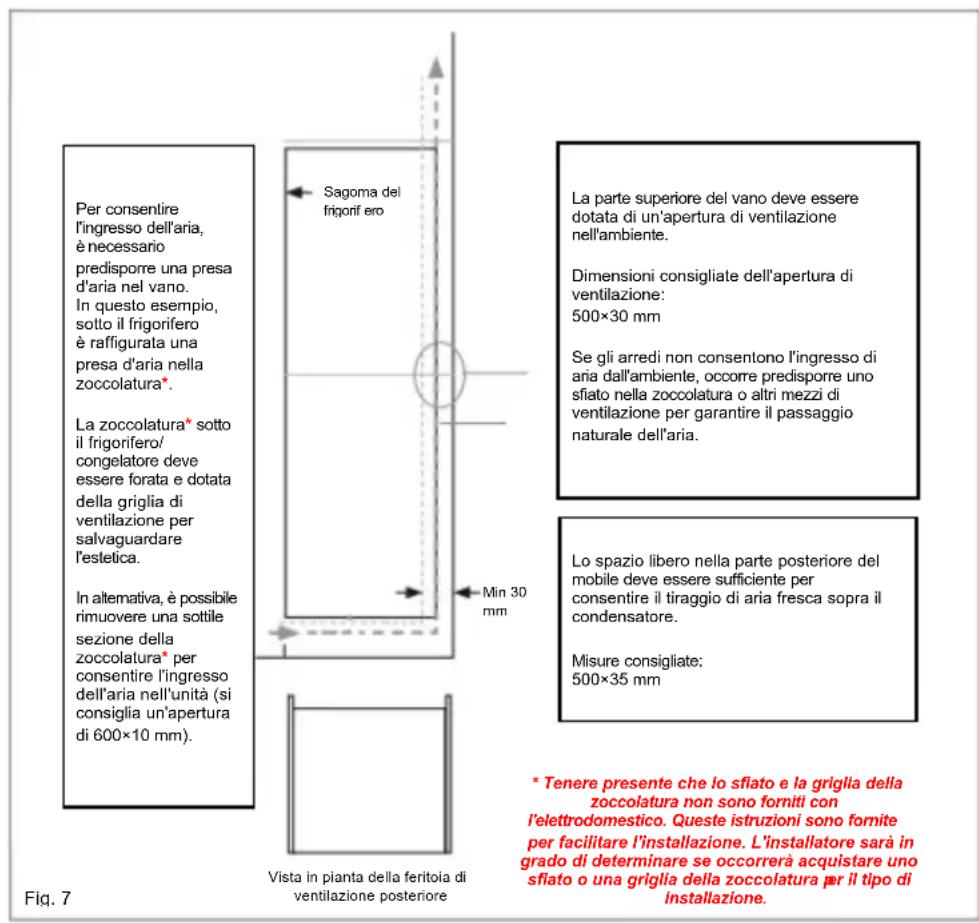

Ventilazione
Quando si installa un frigorifero in una cucina componibile, è molto importante considerare la ventilazione. Il calore rimioso dallo scomparto di raffreddamento deve essere dissipato nell'atmosfera. Una ventilazione inadequata può causare guasti prematuri del compressore, consumi energeticiccessivi e guasti totali delsystema, e può invalidare la garanzia fornita con l'elettrodomestico. I prodotti da installare in un mobile alto sono soggetti ai seguenti requisiti:
Il canale aperto nella parte posteriore è illustrato chiaramente. Per il correto funzionamento dell'elettrodomestico è importante che la parte superiore dell'involucro non sia ostruita. Nella maggior parte dei casi, è sufficiente un canale profondo 40-50 mm.
È necessario un foro di ventilazione nella zoccolatura dell'unità in modo da garantire lo scambio termico e il tiraggio dell'aria sopra il compressore. Il flusso d'aria necessario più essere ottenuto rimuovendo una sottile sezione della zoccolatura (si consiglia un'apertura di almeno 600 × 10 ~mm ).
In generale, maggiore è aria che può entrare e uscire, migliorè è il funzionamento del prodotto.
Installazione nel vano
Con l'aiuto di almeno un'altra persona, spostare l'elettrodomestico nel vano. Alla base dell'elettrodomestico sono presenti due piastre metalliche. Su queste piastre montare i distanziatori bianchi (Fig. 8) forniti in dotazione, come indicato nella Fig. 9.
Inserire I'eletrodomestico alla colonna collocandolo sul lato opposito delle cerniere e accertarsi che la distanza tra feletrodometeico e l'incasso sua 3-5 mm.
1
Accertarsi che lo sportello dell'elettrodomestico sia allineato allo sportello della colonna e fissare i coperchi in plastica contenuti nel sacchetto degli accessori.
2

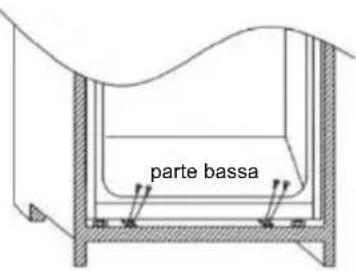

Avvitare la parte inferiore dell'elettrodomestico.
3
Applicare la guarnizione all'electrodomestico e tagliare la parte in effesso, se necessario. Montare le parti inferiori con i coperchi in plastica.
4
Accertarsi che i labbri dei distanziatori siano a livello con il labbro della base del vano.
Montaggio dello sportello decorativo
- Accertarsi che vi sia una distanza di 3-4 mm tra il lato non incernierato e la parete del vano.

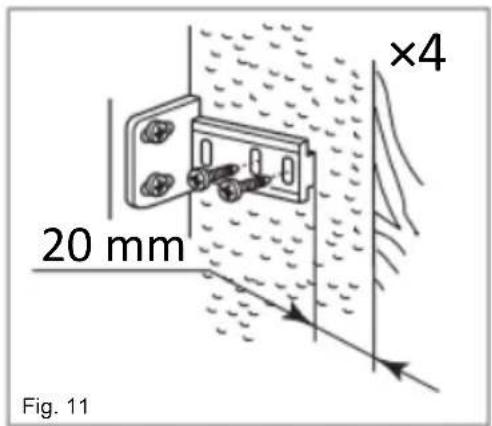

- Individuare il cursore nella staffa e fissarlo allo sportello decorativo a 20-22 mm di distanza dal bordo, come illustrato in Fig. 11, in modo che il cursore sia posizionato centralmente e orizzontalmente all'interno della staffa. Stringere saldamente a mano.

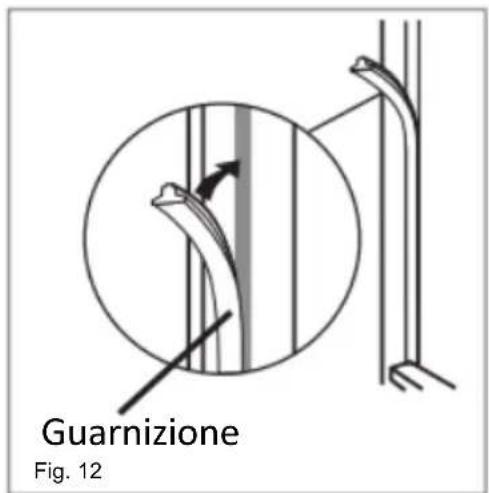

- Riempire lo spazio sul lato non incernierato con la guarnizione o la striscia di tenuta fornita in dotazione, come migliorato in Fig. 12.

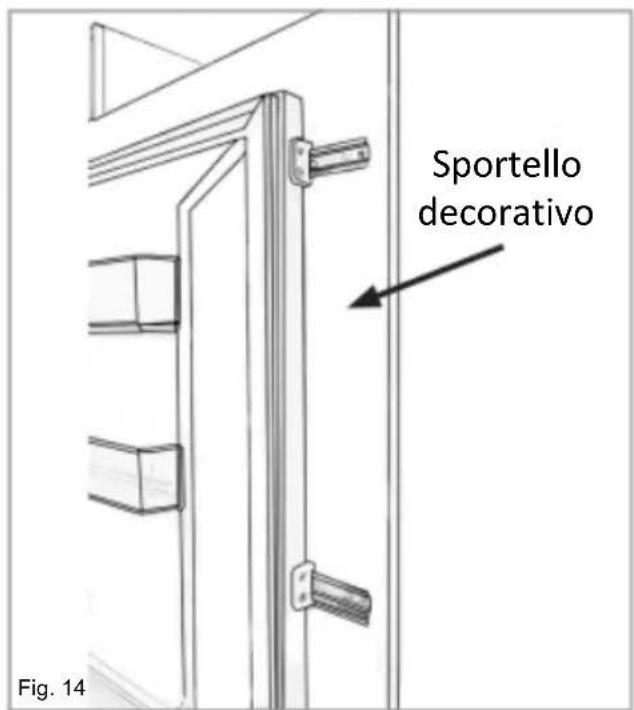

- L'aspetto finale dei lavori dello sportello deve essere simile a quello illustrato in Fig. 14, che raffigura due lavori in posizione.
- Accertarsi che lo sportello dell'elettrodomestico si apra, si chiuda e sigilli perfettamente l'elettrodomestico.

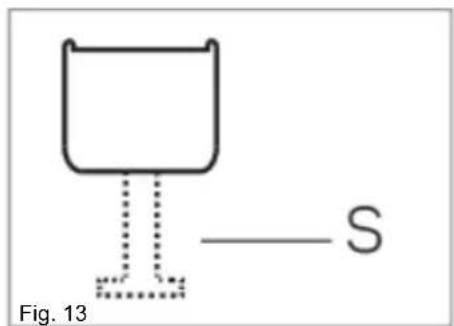

Al termine, se l'elettrodomestico è inserito correttamente nel vano, piegare e far scattare le parti dei distanziatori bianchi contrassegnati con la lettera "S", come indicato dal contorno tratteggiato in Fig. 13. Lasciare il resto del coperchio del distanziatore in posizione sopra le piastre metalliche.
Importante: al termine dell'installazione, accertarsi che l'elettrodomestico sia fissato all'interno dell'unità e che gli sportelli si aprano e si chiudano correttamente. Se le guarnizioni degli sportelli oppongono resistenza all'apertura degli sportelli, è probabile che l'elettrodomestico e/o gli sportelli decorativi non siano stati montati correttamente.
Inversione dello sportello dell'elettrodomestico
Si raccomanda di chiedere aiuto a un'altra persona per sostenere gli sportelli durante l'esecuzione di但这a operazione. Indossare dispositivi di protezione personale adeguati all'attività da svolgere. Preparare una superficie con un ascugamano morbido e pulito (o simile) dove collocare lo sportello durante queste operazioni.
Smontare il coperchio della cerniera superiore destra e la cerniera con un cacciavite.

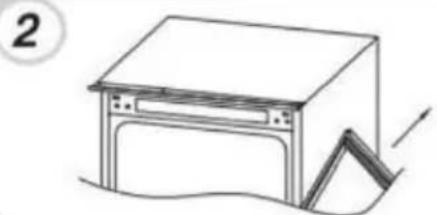

Rimuovere lo sportello.

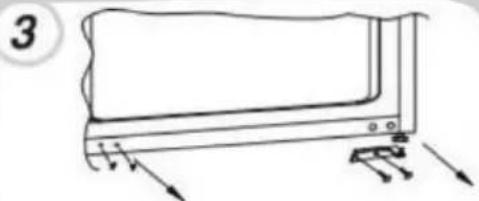

Smontare la cerniera inferiore destra e i tappi di plastica a sinistra, erimontarli sul lato opposto.

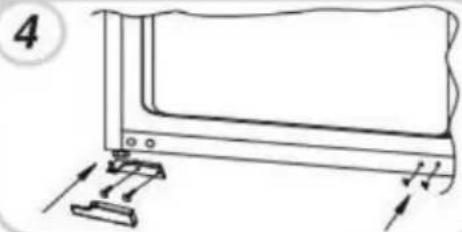

Montare la cerniera superiore destra in basso a sinistra, quando montare il coperchio.
Collocare lo sportello sulla cerniera inferiore e montare le cerniere dal basso versuso l'alto, accertandosi che 1-2-3 siano molto vicini.
Accertarsi che le guarnizioni sigillino perfettamente lo sportello:
E normale che la guarnizione si comprima dopo l'inversione dello sportello. Con lo sportello chiuso, espandere la guarnizione con un asciugacapelli e riempire lo spazio tra lo sportello e l'involucro dell'elettrodomestico.
Non avvicinareccessivamente l'asciugacapelli all'elettrodomestico, altrimenti la guarnizione potrebbe danneggiarsi. Una distance di circa 10 cm dovrebbe essere adeguata.
Al termine, lasciare raffreddare la guarnizione e lo sportello prima di toccarli. Dopo esta operazione, la guarnizione dovrebbe rinanere in posizione.
Per i frigoriferi cantina: «Appareccchio destinato esclusivamente alla conservazione del vino»
Per gli apparecchi a libera installmente: «Apparecchio di refrigerazione non destinato ad essere utilizzato come apparecchio da incasso»
Per gli apparecchirawnosocompatoa4 stelle:«Apparecchio di refrigerazione non idoneo al congelamento di alimenti>
CONSERVAZIONE DEGLI ALIMENTI
Posizione diversi alimenti in diversi scomparti secondo la tabella sottostante
| Vani frigoriferi | Tipodi alimento |
| Porta o balconi del vano frigorifero | Alimenti con conservanti naturali, come marmellate, succhi di frutta, bevande, condimenti. Non conservare alimenti deperibili. |
| Cassetto crisp per (cassetto insalata) | Frutta, erbe e verdura devono essere collocati separatamente nel contentatore più fresco. Non conservare banane, cipolle, patate, aglio in frigorifero. |
| Ripiano frigorifero - centrale | Prodotti lattiero-caseari, uova |
| Ripiano frigorifero - top | Alimenti che non necessitano di cottura, come cibi pronti da mangiare, salumi, avanzi. |
| Cassetto/i congelatore/vassoio | Alimenti per la conservazione a lungo termine. Cassetto inferiore per carne cruda, pollame, pesce. Cassetto centralc per verdure surglate, patatine. Vassoio superiore per gelato, frutta surgelata, prodotti daorno surgelati. |
- Si consiglia di impostare la temperature a 4^ nel vano frigorifero e, se possibile, a - 18^ nel vano freezer.
- Per la maggior parte delle categorie di alimenti, il tempo di conservazione più lungo nel vano frigorifero si ottiene con temperature più fredde. Poiché alcuni prodotti particolari (come frutta e verdura fresca) possono essere danneggiati da temperature più fredde, si consiglia di conservarli nei cassetti verdura, quando presenti. Se non sono presenti, mantenere un'impostazione media del termostato.
- Per gli alimenti surgelati,fare riferimento al tempo di conservazione scritto sulla confezione degli alimenti. Questo tempo di conservazione si ottiene quando l'impostazione rispetta le temperature di riferimento del vano (una stella -6^ ,due stelle -12^, tre stelle -18^)
POSIZIONAMENTO
Installare il frigorifero in un luogo in cui la temperatura ambientale corrisponda alla classe climatica indica nell'etichetta dell'apparecchio:
- Temperata estesa (SN): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperature ambiente compresa tra 10^ e 32^ »
- Temperata (N): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperature ambiente compresa tra 16^ e 32^
- Subtropicale (ST): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperature ambiente compresa tra 16^ e 38^ »
- Tropicale (T): «Apparecchio di refrigerazione destinato a essere utilizzato a una temperatura ambiente compresa tra 16^ e 43^
DISPONIBILITA' DEI RICAMBI
termostati, sensori di temperatura, schede a circuiti stampati e sorgenti luminose sono disponibili per un periodo minimo di sette anni dall'immissione sul mercato dell'ultima unità del modello; maniglie e cerniere delle porte, vassoi e cesti sono disponibili per un periodo minimo di sette anni e guarnizioni delle porte per un periodo minimo di dieci anni dall'immissione sul mercato dell'ultima unità del modello;
GARANZIA
La garanzia minima è: 2 anni per i Paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 messi per l'Algeria, la Tunisia dessuna garanzia legale richiesta.
ASSISTENZA TECNICA
Per contattare l'assistenza tecnica, visitare il nostro sito Web: https://corperate.haier-europe.com/en/. Nella scizione "websites", scegli lamarca del loro prodotto e il loro paese. Verrai reindirizzato al sito specifico dove potrai trovare il numero di Telefono e il modulo per contattare l'assistenza tecnica
Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o eseguire la scansione del QR sull'etichetta energetica fornita con l'apparecchio
