MODE D'EMPLOI RBFP 3683 ROSIERES

monte la bisagra inferior en la parte superior, asegúrese de 1-2-3 están muy cerca75 Nous vous remercions d'avoir acheté ce produit. Avant d'utiliser votre réfrigérateur, veuillez lire attentivement ces instructions d'utilisation afin de maximiser ses performances. Conservez cette documentation pour pouvoir vous y référer ultérieurement ou pour les éventuels futurs propriétaires. Ce produit est destiné uniquement à un usage domestique ou autres usages similaires tels que : l'espace cuisine réservé au personnel dans un magasin, des bureaux ou autres lieux de travail, dans les fermes-auberges, pour la clientèle des hôtels, motels et autres lieux de type résidentiel, dans les chambres d'hôtes, chez la restauration et autres services similaires, ce produit ne convient pas à la vente au détail. Cet appareil doit être utilisé uniquement pour conserver de la nourriture ; tout autre usage est considéré comme dangereux et le fabricant ne sera pas tenu responsable en cas de mauvaise utilisation. Il est donc recommandé de prendre connaissance des conditions de garantie.

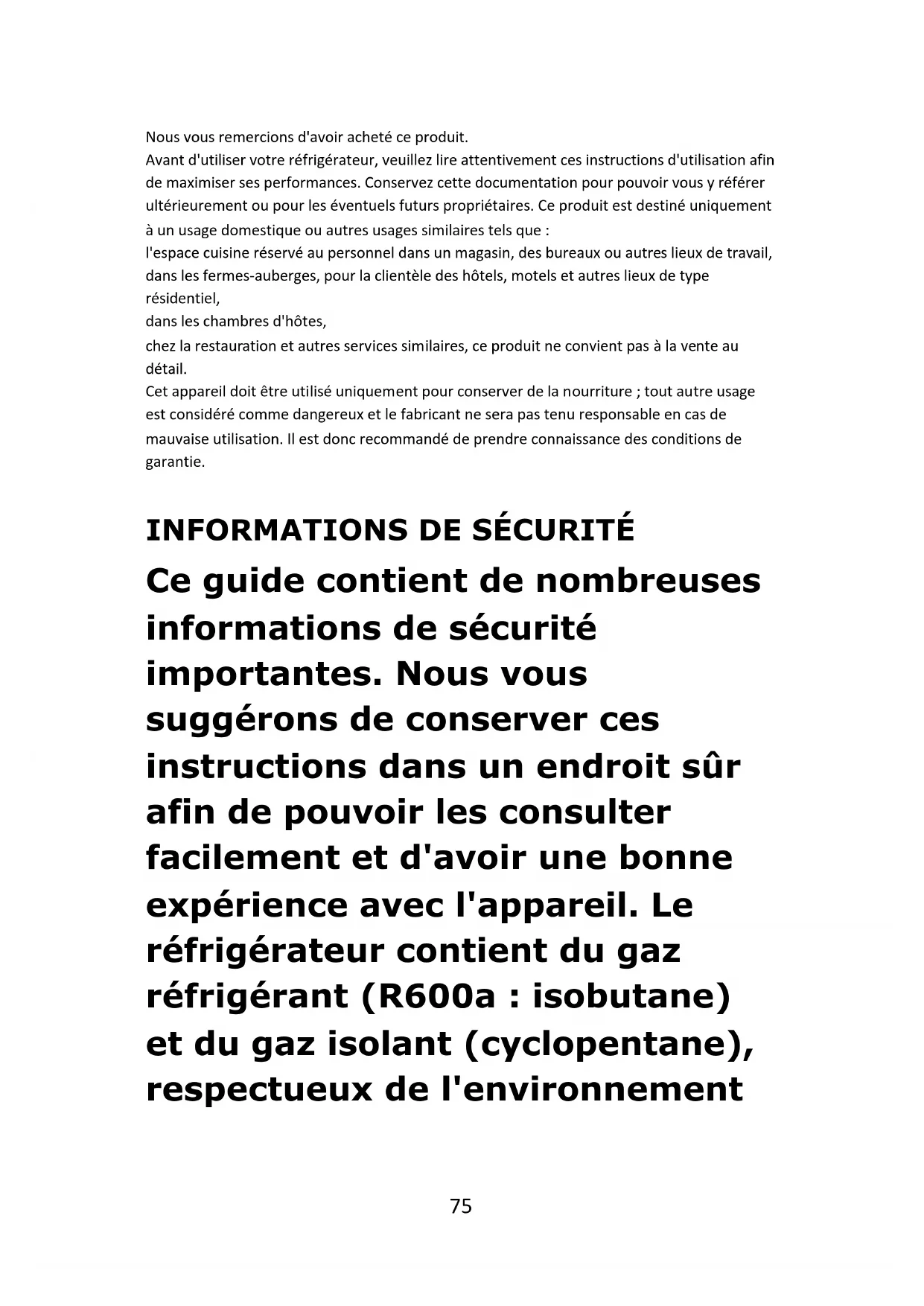

INFORMATIONS DE SÉCURITÉ

Ce guide contient de nombreuses informations de sécurité importantes. Nous vous suggérons de conserver ces instructions dans un endroit sûr afin de pouvoir les consulter facilement et d'avoir une bonne expérience avec l'appareil. Le réfrigérateur contient du gaz réfrigérant (R600a : isobutane) et du gaz isolant (cyclopentane), respectueux de l'environnement76 mais qui sont toutefois inflammables.

tention : risque d'incendie En cas de dommage sur le circuit de réfrigération : Évitez les flammes nues et les sources d’inflammation. Aérez correctement la pièce dans laquelle est installé l’appareil Pourcentage en fonctionnement AVERTISSEMENT !

• Il faut faire attention, en nettoyant et en transportan

'appareil, de ne pas toucher les fils métalliques du condenseur à l'arrière d

l'appareil, car vous pourriez vous blesser les doigts et les mains ou endommager votr e77 appareil.

• Cet appareil n'est pas conçu pour être empilé avec un autre appareil. N'essayez pas de vous asseoir ou de vous tenir debout sur votre appareil car il n'est pas conçu pour une telle utilisation. Vous pourriez vous blesser ou endommager l'appareil.

• Veillez à ce que le câble de réseau ne soit pas coincé sous l'appareil pendant et après le transport ou le déplacement de l'appareil, afin d'éviter que le câble de réseau ne soit coupé ou endommagé.

• Lors de la mise en place de votre appareil, veillez à ne pas endommager vos sols, tuyaux, revêtements muraux, etc. Ne pas déplacer l'appareil en tirant sur le couvercle ou la poignée. Ne permettez pas aux enfants de jouer avec l’appareil,78 ou d'altérer les commandes. Notre société décline toute responsabilité en cas de non respect des instructions.

• N'installez pas l'appareil dan

un endroit humide, graisseux ou poussiéreux et ne l'exposez pas à la lumière directe du soleil ni à l'eau.

• N'installez pas l'appareil

proximité de sources de chaleur ou de matériaux inflammables.

• En cas de panne de courant, n'ouvrez pas le couvercle. Les aliments congelés ne devraient pas être affectés si la défaillance dure moins de 20 heures. Si l'échec est plus long, alors les aliments doivent être vérifiés et consommés immédiatement ou cuits puis recongelés.

• Si vous trouvez que le couvercle du congélateur coffre est difficile à ouvrir juste après79 l'avoir fermé, ne vous inquiétez pas. Ceci est dû à la différence de pression qui va s'égaliser et permet d'ouvrir le couvercle normalement après quelques minutes.

• Ne branchez pas l'appareil à l'alimentation électrique avant d'avoir retiré tous les emballages et les protections de transport.

• Laisser reposer pendant au moins 4 heures avant la mise en marche pour permettre à l'huile du compresseur de se déposer si le compresseur même est transportée horizontalement.

• Ce congélateur ne doit être utilisé que pour l'usage auquel il est destiné (c'est-à-dire la conservation et la congélation des aliments comestibles).

• Ne stockez pas de médicaments ou de matériels de recherche dans les caves à80 vin. Lorsqu'un matériel nécessitant un contrôle strict des températures de conservation doit être conservé, il est possible qu'il se détériore ou qu'une réaction non contrôlée survienne pouvant entraîner des risques.

• Avant toute intervention, débranchez le cordon d'alimentation de la prise murale.

• À la livraison, vérifiez que le produit n'est pas endommagé et que toutes les pièces et accessoires sont en parfait état.

• Si une fuite est détectée dans le système de réfrigération, ne touchez pas la prise murale et n'utilisez pas de flammes nues. Ouvrez la fenêtre et aérez la pièce. Appelez ensuite le Centre de service pour demander une réparation.

• N'utilisez pas de rallonges ou d'adaptateurs.81

• Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation et ne touchez pas la prise avec les mains mouillées.

• N'endommagez pas la prise

/ou le cordon d'alimentation

ela pourrait provoquer des chocs électriques ou des incendies.

• Si le câble d’alimentation est endommagé, il doit êtr

emplacé par le fabricant, son agent d’entretien ou des personnes possédant le même type de qualification, afin d’éviter tout risque.

• Ne déposez pas et ne stockez pas de matériaux inflammable

u hautement volatils tels que de l'éther, de l'essence, du GPL, du gaz propane, des aérosols, des colles, de l'alcool pur, etc. Ces matériaux peuvent provoquer une explosion.

• N'utilisez pas et ne stockez pas82 d'aérosols inflammables, tels que des pulvérisateurs de peinture, à proximité des caves à vin. Cela pourrait causer une explosion ou un incendie.

• Ne placez pas d'objets et/ou de récipients remplis d'eau au- dessus de l'appareil.

• Nous ne recommandons pas l'utilisation de rallonges et d'adaptateurs multidirectionnels.

• Ne jetez pas l'appareil au feu. Faites attention à ne pas endommager le circuit de refroidissement et les tuyaux de l'appareil pendant le transport et l'utilisation. En cas de dommage, n'exposez pas l'appareil à un incendie, à une source d'inflammation potentielle et ventilez immédiatement la pièce où se trouve l'appareil.

• Le système de réfrigération positionné derrière et dans les83 caves à vin contient du réfrigérant. De ce fait, il est conseillé d'éviter d'endommager les tuyaux.

• N'utilisez pas d'appareils électriques dans les compartiments de conservation des aliments de l'appareil, excepté s'ils sont du type recommandé par le fabricant.

• N'endommagez pas le circuit réfrigérant.

• N'utilisez pas d'outils mécaniques ou autres équipements pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

• N'utilisez pas d'appareils électriques dans les compartiments de conservation de la nourriture, excepté s'ils sont du type recommandé par le fabricant.

• Ne pas toucher les éléments de refroidissement internes, en84 particulier avec les mains mouillées, pour éviter les fissures ou les blessures.

• N'obstruez pas les orifices d'aération dans l'appareil ou dans la structure dans laquelle il est intégré.

• N'utilisez pas d'objets pointus ou tranchants tels que de

uteaux ou des fourchettes pour enlever le givre.

• N'utilisez jamais de sèche- cheveux, de radiateur

ectriques ou d'autres appareils électriques de c

type pour le dégivrage.

• Ne grattez pas avec un couteau ou un autre objet pointu pour enlever le givre ou la glace qui se forme. Vous pourriez endommager le circuit réfrigérant. Toute fuite d

iquide réfrigérant pourrait provoquer un incendie ou vous blesser au niveau des yeux.

• N'utilisez pas d'outils85 mécaniques ou autres équipements pour accélérer le processus de dégivrage.

• N'utilisez jamais de flamme nue ou d'équipements électriques, par exemple des appareils de chauffage, des nettoyeurs à vapeur, des bougies, des lampes à huile et autres objets similaires pour accélérer le dégivrage.

• Ne jamais utiliser d'eau pour laver la position du compresseur, l'essuyer soigneusement avec un chiffon sec après le nettoyage pour éviter la rouille.

• Il est recommandé de maintenir la prise propre ; les résidus excessifs de poussière sur la prise peuvent provoquer un incendie.

appareil est conçu et construit pour un usage domestique uniquement.

• La garantie sera annulée si l ’86 appareil est installé ou utilisé dans des locaux domestiques non résidentiels ou commerciaux.

appareil doit être correctement installé, localisé et utilisé conformément aux instructions contenues dans le livret d'instructions fourni à l'utilisateur.

• La garantie est applicable uniquement aux produits neufs et n'est pas transférable en cas de revente du produit.

• Notre société décline toute responsabilité pour les dommages accidentels ou conséquentes.

• La garantie n'affecte en aucune façon vos droits statutaires ou légaux.

• N'effectuez pas de réparations sur les caves à vin. Toutes les interventions doivent être réalisées par un personnel qualifié uniquement.87

• Si vous mettez au rebut un ancien produit doté d'un verrou ou d'un loquet sur l

orte, assurez-vous qu'il est en bon état pour ne pas risquer qu'un enfant se retrouve coincé à l'intérieur.

• Cet appareil peut être utilisé par des enfants âgés de 8 an

plus et des personnes dont les capacités physiques,

ensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et d

nnaissances, à condition qu'ils aient été informés de la manière d'utiliser l'appareil en toute sécurité et qu'ils comprennent les risques impliqués.

• Les enfants ne doivent pas jouer avec l

'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.

• Verrous : si votre88 réfrigérateur/congélateur est doté d

un verrou, conservez la clé hors de portée et dans un endroit éloigné de l

un enfant se retrouve coincé à l

intérieur. Lors de la mise au rebut d

ancien réfrigérateur/congélateur, cassez les anciens verrous ou loquets pour plus de sécurité.

• Les enfants âgés de 3 à 8 ans sont autorisés à charger et à décharger l

appareil. AVERTISSEMENT ! lors de la mise en place de l'appareil, veillez à ce que le cordon d'alimentation ne soit pas coincé ni endommagé. AVERTISSEMENT ! ne placez pas de multiprises ni de blocs d'alimentation à l'arrière de l'appareil. Pour éviter toute contamination de la nourriture, veuillez respecter les consignes89 suivantes :

ouverture prolongée de la porte peut entraîner une hausse significative de la température dans les compartiments de l

• Nettoyez régulièrement les surfaces entrant en contact avec les aliments et les systèmes d

évacuation accessibles.

• Nettoyez les réservoirs d

ont pas été utilisés pendant 48 h ; videz le circuit d

eau raccordé à une alimentation d

a pas été tirée pendant 5 jours.

• Placez la viande et le poisson crus dans des récipients adaptés avant de les mettre au réfrigérateur, afin qu

entrent pas en contact avec d

autres aliments ou ne gouttent pas dessus.90

• Les compartiments de congélation « deux étoiles » (si présents dans l

appareil) sont adaptés à la conservation des aliments pré-congelés, à la conservation et à la fabrication des crèmes glacées et à la production des glaçons.

• Les compartiments « une, deux et trois étoiles » (si présent

appareil) ne sont pas adaptés à la congélation de

appareil doit rester vide pendant des périodes prolongées, mettez-le hors tension, dégivrez-le, nettoyez- le, séchez-le et laissez la porte ouverte pour éviter la formation de moisissures à l

intérieur. AVERTISSEMENT ! Pendant l'utilisation, l'entretien et la mise au rebut de l'appareil, veuillez faire attention au symbole situé91 sur le côté gauche, à l'arrière de l'appareil (panneau arrière ou compresseur). C'est le symbole d'avertissement de risque d'incendie. Il y a des matières inflammables dans les conduites du réfrigérant et dans le compresseur. Veuillez vous éloigner de la source de feu pendant l'utilisation, l'entretien et l'élimination.92

MISE AU REBUT DES ANCIENS APPAREILS

Cet appareil comporte les symboles conformes à la directive européenne 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE). DEEE couvre à la fois les substances polluantes (pouvant avoir des retombées négatives sur l'environnement) et les composants de base (pouvant être ré-utilisés). Il est important de soumettre les déchets DEEE à des traitements spécifiques, afin d'enlever et éliminer tous les polluants de manière adéquate et de récupérer et recycler tous les matériaux. Toute personne peut jouer un rôle important en veillant à ce que les déchets DEEE ne deviennent pas un problème environnemental ; pour cela, il est essentiel de suivre quelques règles de base : Les DEEE ne doivent pas être traités comme des déchets ménagers ; Les DEEE doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés reconnues. Dans de nombreux pays, pour des DEEE encombrants, la collecte à domicile peut être organisée. Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l’ancien peut être retourné au détaillant qui est en devoir de le récupérer sans frais de manière individualisée, tant que l’équipement est de type équivalent et a les mêmes fonctions que l’équipement fourni. Conformité En apposant la marque sur ce produit, nous confirmons la conformité à toutes les obligations européennes concernant la protection de l'environnement et de la santé et de la sécurité, applicables selon la loi à ce produit. Économies d’énergie Pour faire davantage d'économies d'énergie nous suggérons : Installez l'appareil dans un endroit bien aéré, loin de sources de chaleur et ne l'exposez pas à la lumière directe du soleil. Évitez de mettre de la nourriture chaude dans le réfrigérateur pour éviter d'accroître la température intérieure et, par conséquent, de faire fonctionner le compresseur en permanence. Ne tassez pas trop les denrées conservées de manière à garantir une circulation de l'air correcte. Si de la glace s'est formée, dégivrez l'appareil pour faciliter le transfert du froid. En cas de coupure de l'alimentation électrique, il est conseillé de garder la porte du réfrigérateur fermée. Ouvrez ou laissez la porte du réfrigérateur ouverte le moins possible. Évitez de régler le thermostat à des températures trop basses.93 Retirez la poussière accumulée à l'arrière de l'appareil

ant la première utilisation

us devez laisser le congélateur se stabiliser pendant au moins quatre heures avant de mettre l'appareil sous tension. Il est recommandé de nettoyer l'intérieur de l'appareil avant la première utilisation, à l'aide d'une solution de bicarbonate de soude et d'eau chaude, puis de sécher complètement l'intérieur. Le congélateur peut avoir une odeur lors de la première utilisation. Cela disparaît lorsque l'appareil refroidit.

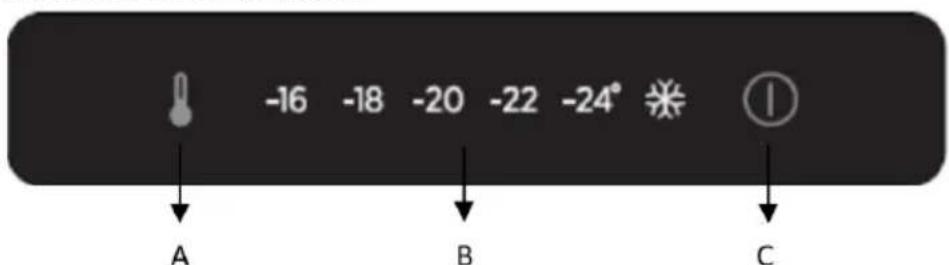

uillez noter : L'appareil démarre quand la température est réglée sur 3 et fonctionne en continu jusqu'à ce qu'il atteigne la bonne température. Si l'appareil est éteint, laissez passer cinq minutes avant de le remettre en marche pour éviter tout dommage inutile au compresseur. Ne rangez jamais d'objets inflammables ou explosifs, ni d'acides ou d'alcalis fortement corrosifs dans l'appareil. Ce congélateur refroidit vos aliments en refroidissant l'intérieur de la cavité. Il est normal que le givre s'accumule sur cette surface ; il se dissipe et s'écoule à travers un petit trou au fond, où il s'évapore inoffensivement. La présence de givre n'est pas un dysfonctionnement du congélateur. Utilisation du congélateur

• Les compartiments du congélateur sont conçus pour stocker uniquement des aliments congelés.

• Ne mettez jamais d'aliments chauds ou brûlants dans le congélateur, laissez-les refroidir complètement avant de les stocker.

• Suivez les instructions figurant sur l'emballage des aliments pour l'entreposage des aliments congelés. Si aucune information n'est donnée, ne conservez pas les aliments pendant plus de trois mois à compter de leur date d'achat.

• Conservez les aliments dans de petits emballages (idéalement moins de 2,5 kg). Cela réduit le temps de congélation et améliore la qualité des aliments après décongélation.

• Enveloppez les aliments avant de les mettre au congélateur. Pour éviter que les emballages ne collent entre eux, assurez-vous qu'ils sont secs.

• Étiqueter les aliments avant de les congeler avec des renseignements sur le type d'aliment et les dates d'entreposage et d'expiration.

• Une fois les aliments décongelés, ils ne doivent pas être recongelés à moins qu'ils n'aient été complètement cuits. Ne décongelez que la quantité d'aliments nécessaire pour éviter le gaspillage.

• Les liquides en bouteille ou en conserve ne doivent pas être conservés dans le compartiment de congélation car ils pourraient exploser.

• Vérifier la plaque signalétique pour confirmer la quantité maximale d'aliments frais pouvant être congelés dans un délai de 24 heures. N'essayez pas de congeler plus que la quantité maximale.94 Conservation Le congélateur est destiné à la conservation à court et moyen terme des aliments. Bien qu'il soit possible de maintenir des températures basses, il n'est pas recommandé de stocker les aliments pendant de longues périodes. Comme l'air froid circule dans le congélateur, la température peut varier entre les différentes sections. Par conséquent, les aliments doivent être conservés dans des sections différentes selon leur type et leur durée d'entreposage. Les parties inférieures sont les parties les plus froides du congélateur. Les deux sections supérieures ont des volets relevables qui restent ouverts pour faciliter le chargement et le déchargement. Les 5 autres parties sont des tiroirs. Le 6ème réglage sur le panneau de commande, représenté par le flocon de neige (Fig. 2), est une fonction Super congélation. Cette fonction doit être utilisée lorsque l'on congèle de grandes quantités de nourriture en une seule fois. Activez-la 2 ou 3 heures avant d'introduire les aliments et ne la laissez pas fonctionner plus longtemps que nécessaire. Le fait de le laisser fonctionner plus longtemps mettra inutilement à rude épreuve le système de refroidissement. La fonction se désactive automatiquement après 24 heures environ. La configuration la moins énergivore nécessite que les tiroirs, les boîtes de rangement et les clayettes soient positionnés dans le produit, veuillez consulter les photos ci-dessus. Panneau de commande L'im age ci-dessus est le panneau de commande, et seuls les boutons à gauche et à droite sont fonctionnels pour contrôler le réfrigérateur. Le bouton droit sert à allumer / éteindre le réfrigérateur, tandis que le bouton gauche sert à régler la température. A. Bouton de réglage de la température du réfrigérateur Ce bouton est utilisé pour régler la température dans le congélateur. Appuyez sur ce capteur pour effectuer le réglage, puis autant de fois que nécessaire jusqu'à ce que le niveau souhaité soit sélectionné. Les réglages vont de -16 ° C, -18 ° C, -20 ° C, -22 ° C, -24 ° C et la fonction de super congélation. Démarrer la fonction de super congélation: lorsque le super refroidissement est sélectionné, cela signifie que le réfrigérateur fonctionnera à -24 ° C pendant 24 heures, après cela, la fonction se fermera automatiquement, puis reviendra au réglage de température d'origine. Remarque: lorsque cela est possible, évitez d'avoir le réglage de la température sur la fonction de super congélation ou -24 ° C à tout moment. Cela aidera à alléger les contraintes sur le compresseur et le système de réfrigération. B. Affichage du réglage de la température du réfrigérateur Cet affichage éclairera le réglage de température actuel. Le réglage de la température fera défiler cet affichage. Fig. 295 Remarque: vous n'utilisez pas de chiffres pour modifier la température. Utilisez plutôt le bouton de réglage de la température du réfrigérateur (A). C. Bouton d'alimentation Appuyez sur le bouton pendant 3 secondes pour allumer ou éteindre l'appareil. Ce produit a une fonction de mémoire de mise hors tension ou de panne de courant. Entretien et nettoyage Débranchez toujours l'appareil de l'alimentation électrique avant tout nettoyage ou entretien. Les tiroirs doivent être nettoyés à l'aide d'une solution de bicarbonate de soude et d'eau tiède. N'utilisez pas de produits ou de détergents abrasifs. Après le lavage, rincer et sécher soigneusement. Nettoyez les compartiments séparément à la main avec une solution douce de liquide vaisselle et d'eau. N'utilisez pas de nettoyants ou de détergents abrasifs. En cas de non-utilisation prolongée de l'appareil, débranchez-le et nettoyez-le. Les portes doivent être laissées légèrement entrouvertes pour éviter la formation de moisissures et d'odeurs désagréables. Dégivrage du congélateur Lorsque la couche de givre présente dans le compartiment congélateur dépasse 3 mm, il est recommandé de procéder au dégivrage car cela augmente la consommation d'énergie.

1) Éteignez l'appareil

2) Débranchez le cordon d'alimentation.

3) Retirez les aliments surgelés et placez-les temporairement dans un endroit frais.

4) Laissez la porte du congélateur ouverte pour accélérer le dégivrage.

5) Récupérez l'eau au fond du produit.

6) Séchez le congélateur.

7) Rebranchez le cordon d'alimentation et définissez les valeurs souhaitées.

8) Attendez un moment et réintroduisez les aliments surgelés.

Évitez absolument d'utiliser des flammes nues ou des appareils électriques, tels que des radiateurs, des nettoyeurs à vapeur, des bougies, des lampes à huile, etc. pour accélérer la phase de dégivrage. Ne pas gratter avec un couteau ou un objet pointu pour enlever le givre ou la glace présents. Ceux-ci peuvent endommager le circuit de réfrigérant, dont la fuite peut provoquer un incendie ou endommager vos yeux. Dépannage Si vous rencontrez des problèmes avec votre appareil, vérifiez la section de résolution des problèmes avant d'appeler le Service Clients de Montpellier. Si l'appareil ne fonctionne pas, vérifiez les points suivants :

• L'a ppareil est alimenté en courant.

• Les fusibles de la maison sont intacts et que le fusible de la prise n'a pas sauté.

• Le congélateur n'a pas été éteint.

• La prise de courant fonctionne bien. Pour vérifier ce point, branchez un autre appareil électrique pour voir si la prise est défectueuse. Si l'appareil fonctionne, mais pas très bien, vérifiez les points suivants :

• L'appareil n'est pas surchargé.

• Le thermostat est réglé sur une température appropriée.

• Les portes se ferment correctement.

• Le système de refroidissement à l'arrière de l'appareil est propre et exempt de poussière et ne touche pas le mur situé à l'arrière. Position Conditions -16°C -18°C Été ou température ambiante comprise entre 20 et 35 °C 3-4 Printemps, automne ou température ambiante comprise entre < 20 °C -20 °C Hiver ou température ambiante comprise entre 5 et 15 °C Quick Freeze Congélation rapide96

• Il y a suffisamment de ventilation sur les parois latérales et arrière.

• Cela peut être dû à la (aux) porte(s) d'ornement qui n'est pas (ne sont pas) correctement installée(s), ce qui fait que la porte du congélateur ne se ferme pas correctement, laissant ainsi entrer de l'air chaud. Si vous n'êtes pas du tout certain, demandez à votre installateur de les vérifier. Si l'appareil est bruyant, vérifiez les points suivants :

• L'appareil est de niveau et stable.

• Les parois latérales et arrière sont dégagées, et aucun objet ne repose sur l'appareil.

• Remarque : Le gaz réfrigérant dans le système peut faire un léger bruit (bouillonnement ou gargouillement) même quand le compresseur ne fonctionne pas. Si l'appareil émet un bip, vérifiez les points suivants :

• La porte est fermée. S'il y a de l'eau dans le fond du congélateur, vérifiez les points suivants :

• Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.

• Vérifiez que le joint de la porte ne présente pas de pliures, de débris ou de dommages. Si vous remarquez l'un de ces aspects, et ne parvenez pas à résoudre le problème vous-même, contactez le Service Clients afin que le joint puisse être remplacé.

• Cela peut être dû au fait que la (les) porte(s) décorative(s) n'est (sont) pas correctement montée(s). Si vous n'êtes pas du tout certain, demandez à votre installateur de les vérifier. Si de la glace excessive s'est formée dans le congélateur :

• Il est normal que de la glace se forme dans le congélateur. Cela ne constitue pas un défaut de l'appareil.

• Vérifiez qu'il y a une certaine résistance lors de l'ouverture de la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.

• Vérifiez que le joint de la porte ne présente pas de pliures, de débris ou de dommages. Si vous remarquez l'un de ces aspects, et ne parvenez pas à résoudre le problème vous-même, contactez le Service Clients afin que le joint puisse être remplacé.

• Cela peut être dû au fait que la (les) porte(s) décorative(s) n'est (sont) pas correctement montée(s). Si vous n'êtes pas du tout certain, demandez à votre installateur de les vérifier. Préparation de l’installation Cet appareil ne doit jamais être installé à proximité d'une source de chaleur, p.ex. des éléments chauffants ou cuisinières, ni dans des endroits humides. Dem ander l'aide d'une ou deux autres personnes, lors de l'installation de cet appareil. Cet appareil peut avoir des bords tranchants. Portez un EPI approprié pour cette tâche et pour l'environnement.

• Po ur vous assurer que l'appareil est de niveau, vous devez utiliser les pieds à hauteur réglable situés à l'avant de l'appareil.

• Le système de refroidissement à l'arrière de l'appareil ne doit pas toucher le mur situé à l'arrière. Plus l'écart est grand, mieux c'est.

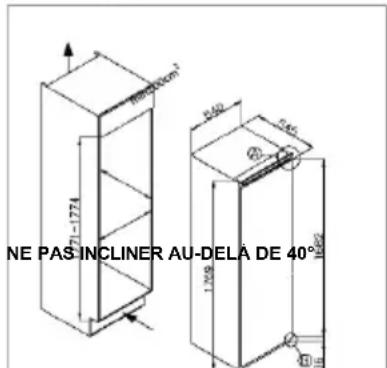

• L'appareil doit être équipé d'une ventilation adéquate. Assurez-vous qu'il y a un espace libre au-dessus de l'appareil pour permettre à l'air de s'échapper et entre l'arrière de l'appareil et le mur. Ventilation La ventilation est le principal élément à prendre en compte lors de l'installation d'un appareil de réfrigération dans une cuisine équipée. La chaleur éliminée du compartiment de refroidissement doit être dissipée dans l'atmosphère. Une ventilation incorrecte peut entraîner une défaillance prématurée du compresseur, une consommation d'énergie excessive, une panne totale du système et peut invalider la garantie fournie avec l'appareil. Pour les produits destinés à être installés dans un boîtier de hauteur, les exigences suivantes doivent être respectées :

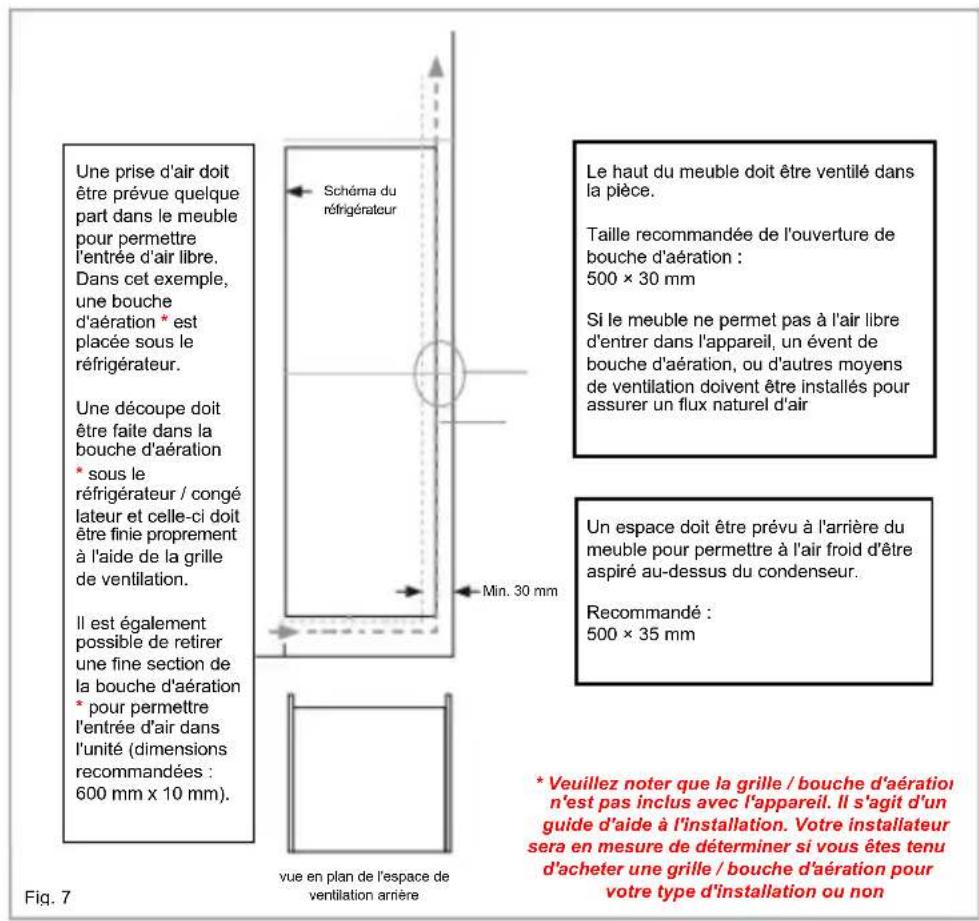

Le canal ouvert à l'arrière est clairement indiqué. Pour le bon fonctionnement de l'appareil, il est important que le dessus de l'unité ne soit pas encombré. La plupart des appareils ont une profondeur de canal de 40 à 50 mm. Un trou de ventilation est nécessaire dans le socle de l'unité ; cela permet à l'air d'être aspiré sur le compresseur et l'échange de chaleur. Le débit d'air requis peut être obtenu en retirant une fine section de la bouche d'aération (600 mm x 10 mm minimum recommandé). En règle générale, plus il y a d'air qui peut entrer et sortir, plus le fonctionnement du produit est bon et efficace. Une prise d'air doit être prévue quelque part dans le meuble pour permettre l'entrée d'air libre. Dans cet exemple, une bouche d'aération * est placée sous le réfrigérateur. Une découpe doit être faite dans la bouche d'aération

• sous le réfrigérateur / congé lateur et celle-ci doit être finie proprement à l'aide de la grille de ventilation. Il est également possible de retirer une fine section de la bouche d'aération

• pour permettre l'entrée d'air dans l'unité (dimensions recommandées : 600 mm x 10 mm). Schéma du réfrigérateur Min. 30 mm Le haut du meuble doit être ventilé dans la pièce. Taille recommandée de l'ouverture de bouche d'aération : 500 × 30 mm Si le meuble ne permet pas à l'air libre d'entrer dans l'appareil, un évent de bouche d'aération, ou d'autres moyens de ventilation doivent être installés pour assurer un flux naturel d'air Un espace doit être prévu à l'arrière du meuble pour permettre à l'air froid d'être aspiré au-dessus du condenseur. Recommandé : 500 × 35 mm Fig. 7 vue en plan de l'espace de ventilation arrière

• Veuillez noter que la grille / bouche d'aération n'est pas inclus avec l'appareil. Il s'agit d'un guide d'aide à l'installation. Votre installateur sera en mesure de déterminer si vous êtes tenu d'acheter une grille / bouche d'aération pour votre type d'installation ou non98 Installation dans le meuble Avec l'aide d'une ou deux autres personnes, déplacez l'appareil dans le meuble. Il y a deux plaques métalliques à la base de l'appareil. Montez les entretoises blanches fournies (Fig. 8) sur ces plaques, conformément à la Fig.

Assur ez-vous que les lèvres des entretoises sont à niveau avec la lèvre de la base du meuble.

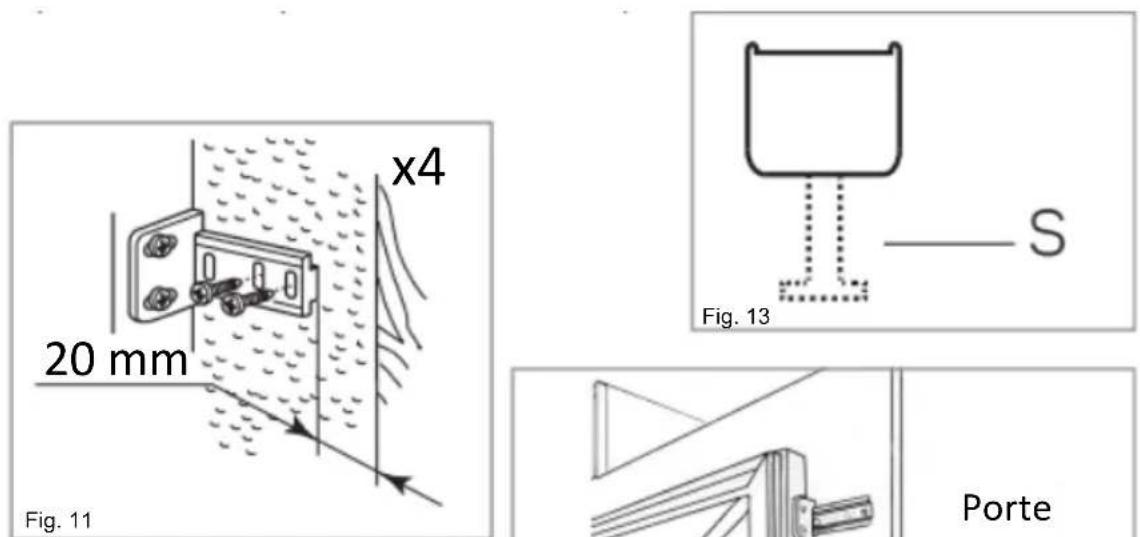

ntage de la porte de façade

• Assurez-vous qu'il y a un espace de 3 à 4 mm entre le côté non articulé et la paroi du meuble.

• Placez la glissière dans le support et fixez-la à la porte de façade, à 20 à 22 mm du bord de celle-ci, comme indiqué sur la figure 11, en veillant à ce que la glissière soit placée au centre et à l'horizontale dans le support. Serrez fermement à la main.

• Remplissez l'espace du côté non articulé avec le joint d'étanchéité fourni, comme illustré à la Fig. 12.

• L'aspect final des glissières de porte devrait être similaire à celui de la figure 14, qui montre deux glissières en place.

• Assurez-vous que la porte de l'appareil s'ouvre, se ferme et se scelle correctement. Fig. 8 Insérez l'appareil dans la colonne, en le plaçant sur la face opposée des charnières et assurez

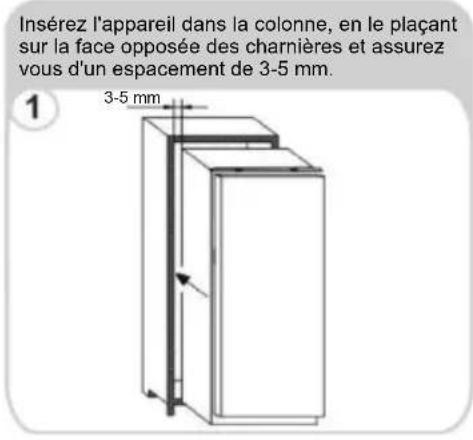

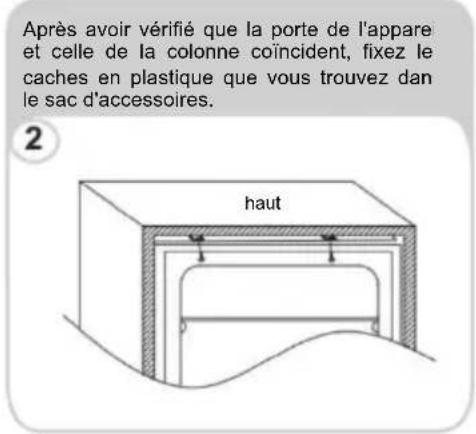

vous d'un espacement de 3-5 mm. Après avoir vérifié que la porte de l'appareil et celle de la colonne coïncident, fixez les caches en plastique que vous trouvez dans le sac d'accessoires. 3-5 mm haut Vissez la partie inférieure de l'appareil. Ajustez le joint sur l'appareil, coupez la partie excessive si nécessaire. Fixez les parties inférieures avec les caches en plastique. bas99 Une fois terminé, et si vous êtes satisfait de l'ajustement de l'appareil dans le meuble, pliez et appuyez sur les parties des entretoises blanches marquées «S» comme indiqué par le contour en pointillé de la figure 13. Laissez le reste du cache de l'entretoise en place sur les plaques métalliques.

Important : Une fois l'installation terminée, vérifiez que l'appareil est bien fixé dans l'unité et que la ou les portes se ferment et s'ouvrent correctement. S'il n'y a pas de résistance des joints de porte lors de l'ouverture des portes, il est probable que l'appareil et / ou les portes d'ornement ne sont pas correctement installées.

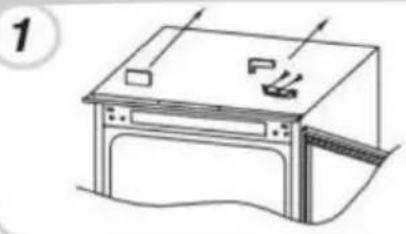

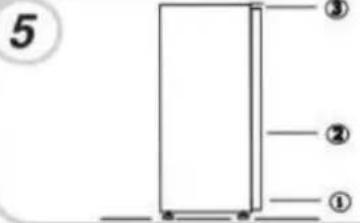

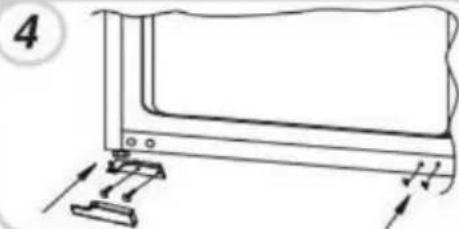

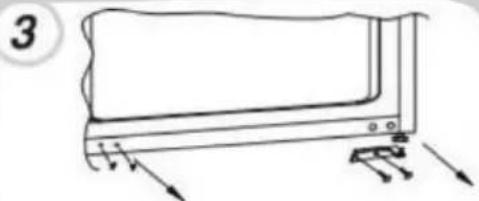

Fig. 13 Porte d'ornement Fig. 14100 Inverser la porte de l'appareil Nous vous recommandons de demander l'aide d'une autre personne pour soutenir les portes pendant l'exécution de cette opération. Toujours porter un EPI approprié (équipement de protection individuelle) pour la tâche à accomplir. Préparez une surface avec une serviette douce et propre ou similaire où vous pourrez poser la porte pendant ces étapes.

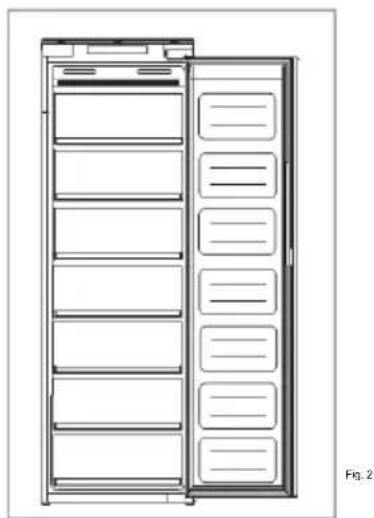

STOCKAGE ALIMENTAIRE Positionnez des aliments différents dans des compartiments différents selon le tableau ci-dessous Compartiments du réfrigérateur Type d’aliments Porte ou balconnets du compartiment réfrigérateur

• Aliments contenant des agents de conservation naturels, tels que confitures, jus, boissons, condiments.

• Ne pas entreposer d’aliments périssables. Bac à légumes (tiroir à salade)

• Les fruits, les herbes et les légumes doivent être placés séparément dans le bac à légumes.

Ne pas conserver les bananes, oignons, pommes de terre et l’ail au réfrigérateur. Clayette du réfrigérateur - milieu

• Produits laitiers, œufs Clayette du réfrigérateur - supérieure

• Les aliments qui n’ont pas besoin de cuisson, comme les aliments prêts à consommer, les charcuteries et les restes. Tiroir(s)/grille du congélateur

• Aliments destinés à être conservés longtemps.

• Tiroir inférieur pour la viande crue, la volaille, le poisson.

• Tiroir central pour les légumes surgelés, les frites.

Grille supérieure pour les crèmes glacées, fruits congelés, produits de boulangerie congelés.

• Il est suggéré de régler la température à 4°C dans le compartiment réfrigérateur et, si possible, à -18°C dans le compartiment congélateur.

• Pour la plupart des catégories d’aliments, le temps de stockage le plus long dans le compartiment réfrigérateur est atteint avec des températures plus froides. Étant donné que certains produits particuliers (comme les fruits et légumes frais) peuvent être endommagés par des températures plus froides, il est suggéré de les conserver dans les bacs à légumes, s’il y en a. Dans le cas contraire, maintenir un réglage moyen du thermostat.

• Pour les aliments congelés, se reporter à la durée de conservation inscrite sur l’emballage des aliments. Cette durée de conservation est atteinte lorsque le réglage respecte les températures de référence du compartiment (une étoile -6°C, deux étoiles -12°C, trois étoiles -18°C).POSITIONNEMENT Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil.

• Tempérée élargie (SN): «Cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10 °C et 32 °C»

• Tempérée (N): «Cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 32 °C»

• Subtropicale (ST): «Cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 38 °C»

• Tropicale (T): «Cet appareil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 43 °C»

Les thermostats, les capteurs de température, les cartes de circuit imprimé et les sources lumineuses sont disponibles pour une période minimale de sept ans à compter de la mise sur le marché de la dernière unité du modèle; Les poignées de porte, gonds de porte, plateaux et bacs, sont disponibles pour une période minimale de sept ans, et les joints de porte sont disponibles pour une période minimale de 10 ans à compter de la mise sur le marché de la dernière unité du modèle;

GARANTIE La garantie minimale est : 2 ans pour les pays de l’UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l’Algérie, pas de garantie légale requise pour la Tunisie. ASSISTANCE TECHNIQUE Pour contacter l'assistance technique, visitez notre site Internet: https://corporate.haier- europe.com/en/ . Dans la section «websites», choisissez la marque de votre produit et votre pays. Vous serez redirigé vers le site Web spécifique où vous pouvez trouver le numéro de téléphone et le formulaire pour contacter l'assistance technique
