MANUAL DE USUARIO RBFP 3683 ROSIERES

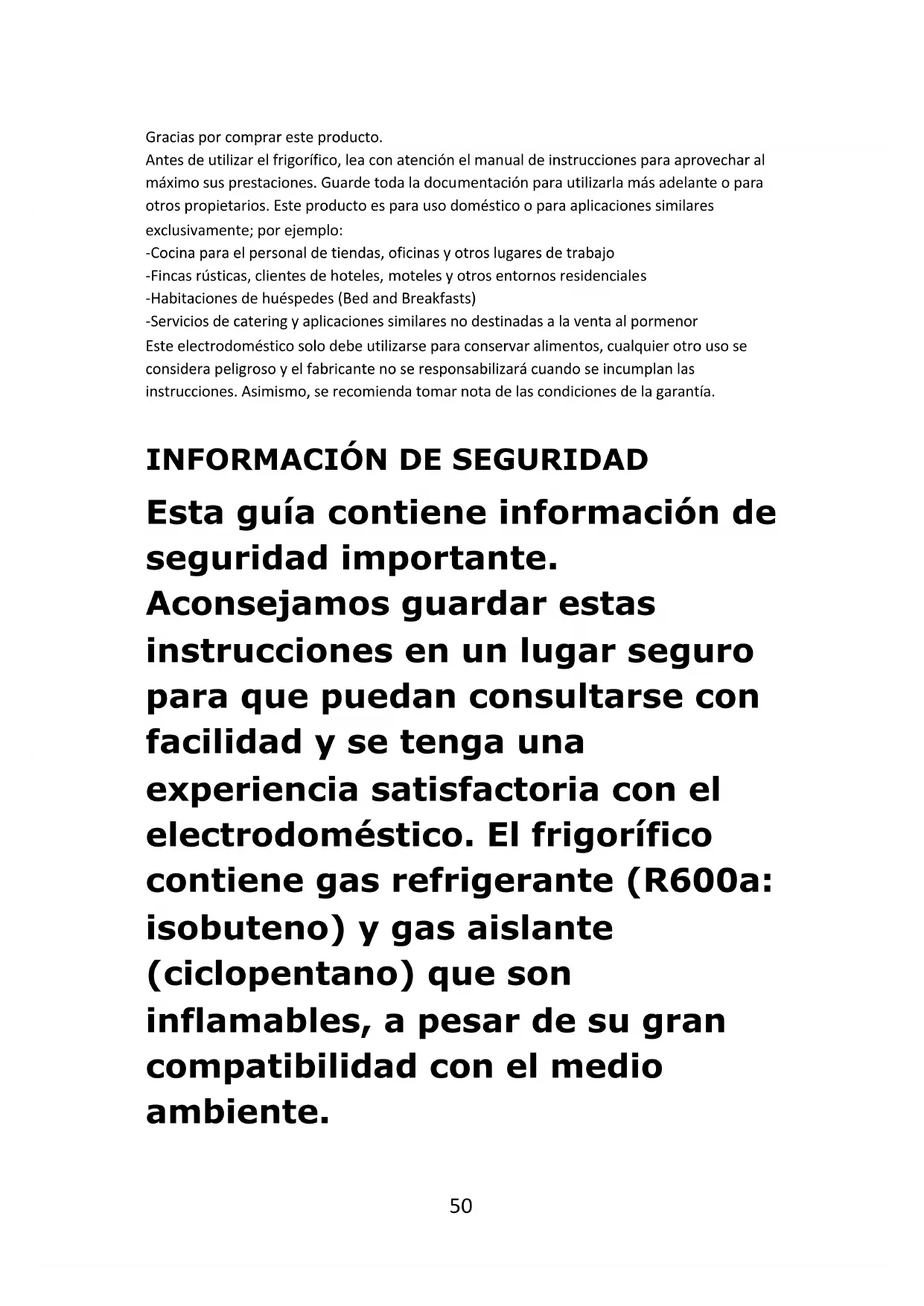

INFORMACIÓN DE SEGURIDAD

Esta guía contiene información de seguridad importante. Aconsejamos guardar estas instrucciones en un lugar seguro para que puedan consultarse con facilidad y se tenga una experiencia satisfactoria con el electrodoméstico. El frigorífico contiene gas refrigerante (R600a: isobuteno) y gas aislante (ciclopentano) que son inflamables, a pesar de su gran compatibilidad con el medio ambiente.51 Preca ución, riesgo de incendio Si el circuito de refrigerante se daña: Evite las llamas abiertas y las fuentes de ignición. Ventile bien el lugar en el que se encuentra el electrodoméstico. Porcentaje de funcionamiento ADVERTENCIA:

• Durante la limpieza y el transporte debe prestar atenci ón para no tocar los cables met álicos del condensador que se encuentran en la parte trasera del aparato; podría sufrir lesiones en los dedos y las manos o dañar el producto.

• Este electrodoméstico no está diseñado para instalarse52 apilado en otro aparato. No intente sentarse o ponerse de pie en la superficie del electrodoméstico, ya que no está diseñado para esto. Podría sufrir lesiones u ocasionar daños al aparato.

• Asegúrese de que el cabl

éctrico no quede atrapado debajo el electrodoméstico durante y después de su transporte/traslado para evitar cortes o daños en el cable.

• Cuando instale el electrodoméstico, tenga cuidado de no dañar el suelo, los tubos, el revestimiento d

as paredes, etc. No tire de la tapa o del tirador del electrodoméstico para moverlo. No permita que los niños jueguen con el electrodoméstico ni qu

anipulen los mandos. La empresa declina cualquier53 responsabilidad en caso de que no se respeten las instrucciones.

• No instale el electrodoméstico en lugares húmedos, con grasa o polvo, ni lo exponga a la luz solar directa y al agua.

• No instale el electrodoméstico cerca de calentadores o materiales inflamables.

• No abra la tapa si se produce un corte de corriente. El corte de corriente no debería afectar a los alimentos congelados si dura menos de 20 horas. Cuando su duración sea mayor, habrá que comprobar los alimentos y consumirlos d

nmediato o cocinarlos y volverlos a congelar.

• No se preocupe si tiene dificultad para abrir la tapa del arcón congelador justo después de cerrarla. Esto se debe a la diferencia de presión, que suele compensarse en54 unos minutos, tras lo cual es posible abrir de nuevo la tapa.

• No conecte el electrodoméstico a la electricidad hasta que haya retirado todo el embalaje y los protectores de transporte.

• Si el electrodoméstico se ha transportado en horizontal, espere al menos 4 horas antes de encenderlo para que el aceite del compresor se asiente.

• Este congelador solo debe utilizarse para el fin previsto (es decir, guardar y congelar comestibles).

• No guarde medicinas ni material de investigación en los enfriadores de vino. Si se guarda material que requiera un control estricto de las temperaturas de conservación, es posible que se deteriore o que se produzca una reacción incontrolada peligrosa.

• Antes de realizar cualquier operación, desconecte el cable55 eléctrico de la toma de corriente.

• Cuando reciba el electrodoméstico, compruebe que no está dañado y qu

todos los componentes y accesorios se encuentran en perfecto estado.

• Si descubre una fuga en el sistema de refrigeración, no toque la toma de corriente de

a pared ni utilice llamas abiertas. Abra la ventana y permite que el lugar se ventile

uego llame al centro de servicio para solicitar que reparen el producto.

• No utilice cables prolongadores ni adaptadores.

• No tire del cable ni doble demasiado; tampoco debe tocar el enchufe con las manos mojadas.

• No permita que el enchufe o el cable eléctrico se dañen, ya que podrían producirse56 descargas eléctricas o incendios.

• Para evitar riesgos, el fabricante, su representante d

ervicio o cualquier otra persona cualificada deben cambiar cualquier cable d

limentación que esté dañado.

• No coloque ni guarde materiales inflamables y altamente volátiles, como éter, gasolina, LPG, gas propano

rosoles en lata, pegamentos, alcohol puro y demás. Esto

ateriales podrían ocasionar una explosión.

• No utilice ni guarde aerosoles inflamables, como pintura en aerosol, cerca de los enfriadores de vino. Podría producirse una explosión o un incendio.

• No coloque objetos o recipientes llenos de agua sobre el electrodoméstico.

• No recomendamos utilizar57 cables prolongadores ni adaptadores múltiples.

• No incinere el electrodoméstico. Tenga cuidado para no dañar los tubos/circuito de refrigeración del electrodoméstico durante el transporte y el uso. Si se produce algún desperfecto, no exponga el electrodoméstico al fuego o a posibles fuentes de ignición y ventile de inmediato el lugar donde se encuentre.

• El sistema de refrigeración que se encuentra en la parte trasera dentro de los enfriadores de vino contiene refrigerante. Por tanto, evite dañar los tubos.

• No utilice aparatos eléctricos dentro de los compartimentos para la conservación de alimentos del electrodoméstico, a menos que sean del tipo que recomienda el fabricante.58

• No dañe el circuito de refrigerante.

• No utilice aparatos mecánico

i otros medios para acelerar el proceso de descongelación y siga las recomendaciones del fabricante.

• No utilice aparatos eléctricos dentro de los compartimentos para la conservación de alimentos, a menos que sean del tipo que recomienda el fabricante.

• Para evitar cortes o lesiones, no toque los elementos internos de refrigeración, sobre todo con las manos húmedas.

• Mantenga despejadas las ranuras de ventilación de l

• No utilice objetos afilados o puntiagudos, como cuchillos o tenedores, para quitar el hielo.

• Nunca utilice secadores de59 pelo, calentadores eléctricos u otros aparatos eléctricos para descongelar el electrodoméstico.

• No rasque el hielo o la escarcha que se generen con cuchillos u objetos afilados para eliminarlos. Podría dañar el circuito del refrigerante y el refrigerante podría derramarse, con la consiguiente posibilidad d

• No utilice dispositivos mecánicos ni otro equipo para acelerar el proceso d

• Evite por completo el uso d

lamas abiertas o equipo eléctrico, como calentadores, aparatos de limpieza a vapor, velas, lámparas de aceite y similares, para acelerar la fase de descongelación.

• No utilice agua para limpiar l a60 zona del compresor; pase meticulosamente un trapo seco después de limpiar para evitar que se oxide.

• Se recomienda mantener limpio el enchufe. Cualquier acumulación excesiva de polvo en el enchufe podría originar un incendio.

• El electrodoméstico es un producto diseñado y fabricado para el uso doméstico.

• La garantía no tendrá validez si el producto se instala o utiliza en zonas que no sean residenciales o de viviendas privadas.

• El producto se debe instalar, situar y utilizar de forma correcta con arreglo a las instrucciones que se proporcionan en el manual de instrucciones suministrado.

• La garantía solo es aplicable a productos nuevos y no puede traspasarse si se vende el61 producto.

• Nuestra empresa queda exenta de cualquier responsabilidad por daños incidentales o indirectos.

• La garantía no conlleva ninguna merma en sus derechos legales o estatutarios.

• No repare los enfriadores de vino. Estas intervenciones son responsabilidad exclusiva del personal cualificado.

• Si está desechando un producto antiguo con un candado o pestillo instalado en la puerta, asegúrese de dejarlo en condiciones seguras para evitar que los niños puedan quedar atrapados.

• Este electrodoméstico pueden utilizarlo niños a partir de 8 años de edad y personas con facultades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento,62 si lo emplean bajo supervisión adecuada o se les instruye acerca de la seguridad del producto y entienden los riesgos que comporta.

• Los niños no deben jugar con el electrodoméstico. Los niños no deberían limpiar ni mantener el producto sin supervisión.

• Cerraduras: Si el frigorífico/congelador pued

loquearse, mantenga la llave fuera del alcance de los niños

mpida que permanezca en las proximidades para evitar que queden atrapados. Cuando deseche un frigorífico/congelador antiguo, debe romper los cierres y las cerraduras como medida de

• Está permitido que los niños d

a 8 años de edad carguen o descarguen este aparato. ADVERTENCIA: Al colocar el63 electrodoméstico en su sitio, asegúrese de que el cable de alimentación no esté pinzado ni dañado. ADVERTENCIA: No coloque tomas de corriente múltiples portátiles o fuentes de alimentación portátiles en la parte posterior del electrodoméstico. Para evitar que los alimentos se contaminen, respete las instrucciones siguientes.

• Abrir la puerta durante un tiempo prolongado puede provocar un aumento significativo de la temperatura en los compartimentos del electrodoméstico.

• Limpie regularmente las superficies que puedan entrar en contacto con alimentos y sistemas de drenaje accesibles.

• Limpie los depósitos de agua si no se han utilizado durante 48 horas. Enjuague el sistema de agua conectado al suministro64 de agua si no se ha extraído agua durante 5 días.

• Guarde la carne y el pescado crudos en recipientes adecuados en el frigorífico, para evitar que entren en contacto con otros alimentos o goteen sobre ellos.

• Los compartimentos de congelación de dos estrellas (si el aparato dispone de ellos) son adecuados para conservar alimentos precongelados, guardar o hacer helados y producir cubitos de hielo.

• Los compartimentos de una, dos y tres estrellas (si el aparato dispone de ellos) no son adecuados para congelar alimentos frescos.

• Para evitar la aparición de moho, el aparato se debe apagar, descongelar, limpiar y secar, además de dejar l

puerta abierta, cuando vaya a permanecer vacío durant e65 largos periodos de tiempo. ADVERTENCIA: Durante el uso, el mantenimiento y la eliminación del aparato, preste atención al símbolo situado en el lado izquierdo de la parte trasera del aparato (panel trasero o compresor). Se trata del símbolo de aviso de incendio. En los tubos de refrigerante y el compresor hay materiales inflamables. Manténgase alejado de focos de fuego durante el uso, el mantenimiento y la eliminación del aparato.66

DESGUACE DE ELECTRODOMÉSTICOS ANTIGUOS

Este electrodoméstico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE). Los RAEE contienen sustancias contaminantes (que pueden tener consecuencias negativas para el medio ambiente) y componentes básicos (que pueden reutilizarse). Es importante someter los RAEE a procedimientos específicos para eliminar y desechar de manera correcta todos los contaminantes, además de recuperar y reciclar todos los materiales. Todos personalmente somos importantes cuando se trata de garantizar que los RAEE no se conviertan en un problema ambiental. Para esto, es fundamental respetar algunas reglas básicas: Los RAEE no deben tratarse como residuos domésticos. Los RAEE deben entregarse en los puntos de recogida pertinentes que gestionan los municipios o las empresas autorizadas. En algunos países existe un servicio de recogida de RAEE de gran tamaño. En muchos países se puede entregar el electrodoméstico antiguo al comprar otro nuevo en el establecimiento, que deberá recogerlo de forma gratuita siempre que se trate de un aparato equivalente y que tenga las mismas funciones que el suministrado. Conformidad Al colocar la marca en este producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos en la legislación para este producto Ahorro energético Para ahorrar más energía, recomendamos lo siguiente: Instale el electrodoméstico en un lugar con buena ventilación, que esté lejos de fuentes de calor y no quede expuesto a la luz solar directa. Procure no guardar alimentos calientes en el frigorífico para evitar que la temperatura interior aumente y el compresor funcione de manera continua. No introduzca demasiados alimentos para garantizar una circulación de aire adecuada. Descongele el electrodoméstico si tiene hielo para facilitar la transferencia del frío. Si se corta la corriente eléctrica, es aconsejable mantener las puertas del frigorífico cerradas. Abra las puertas o manténgalas abiertas lo menos posible. Evite ajustar temperaturas demasiado bajas. Elimine el polvo de la parte trasera del electrodoméstico.67 Antes del primer uso Deb e permitir que el congelador se asiente durante al menos cuatro horas antes de encenderlo. Se recomienda limpiar el interior del aparato antes del primer uso, utilizando una solución de bicarbonato de sodio y agua tibia y luego secando a fondo el interior. El congelador puede tener un cierto olor al primer uso. Esto desaparecerá a medida que el aparato se enfríe. Ten ga en cuenta que: El aparato comenzará a funcionar en el ajuste de temperatura 3 y funcionará continuamente hasta que alcance la temperatura correcta. Si el aparato está apagado, debe dejar pasar cinco minutos antes de volver a encenderlo para evitar daños innecesarios en el compresor. Nunca almacene artículos inflamables o explosivos y ácidos corrosivos fuertes o álcalis en el aparato. Este congelador enfría sus alimentos haciendo que el interior de la parte posterior de la cavidad se enfríe. Es normal que la escarcha se acumule en esta superficie; luego se disipa y drena a través de un pequeño desagüe en la parte inferior, donde se evapora sin provocar daños. La presencia de algo de escarcha no indica un mal funcionamiento del congelador. Uso del congelador

• Los compartimentos del congelador están diseñados para almacenar sólo alimentos congelados.

• Nunca ponga alimentos calientes o tibios en el congelador, déjelos enfriar completamente antes.

• Siga las instrucciones que aparecen en el envase de alimentos para el almacenamiento de alimentos congelados. Si no se proporciona información, los alimentos no deben almacenarse durante más de tres meses después de la fecha de compra.

• Guarde los alimentos en envases pequeños (a ser posible de menos de 2,5 kg). Esto reduce el tiempo de congelación y mejora la calidad de los alimentos después de la descongelación.

• Envuelva los alimentos antes de introducirlos en el congelador. Para evitar que el envoltorio se pegue entre sí mismo, asegúrese de que esté seco.

• Etiquete los alimentos antes de congelarlos con información que incluya el tipo de alimentos y las fechas de almacenamiento y caducidad.

• Una vez descongelados los alimentos, no deben volver a congelarse a menos que se hayan cocinado completamente. Para evitar despilfarro, descongele solo la cantidad de alimentos necesaria.

• Las bebidas embotelladas o enlatadas no deben almacenarse en el compartimento del congelador, ya que podrían explotar.

• Compruebe la placa de clasificación para confirmar la cantidad máxima de alimentos frescos que se pueden congelar en un plazo de 24 horas. No in tente congelar más de la cantidad máxima.68 Almacenamiento El congelador sirve para el almacenamiento de alimentos a corto-medio plazo. Aunque se pueden mantener temperaturas bajas, no se recomiendan períodos prolongados de almacenamiento de alimentos. A medida que el aire frío circula dentro del congelador, la temperatura puede variar entre las diferentes secciones. Como tales, los alimentos deben almacenarse en diferentes secciones según el tipo y el plazo de almacenamiento. Las secciones inferiores son las partes más frías del congelador. Las dos secciones superiores tienen solapas levadizas que permanecen abiertas para facilitar la carga y descarga. Las 5 secciones restantes son cajones. El 6º ajuste en el panel de control, representado por el copo de nieve (Fig. 2), es una función de súper-congelación. Esto debe usarse cuando se congelen grandes cantidades de alimentos a la vez. Active esta función 2 o 3 horas antes de introducir los alimentos y no la deje funcionar durante más de lo necesario. Dejar que funcione durante más tiempo supondría una carga innecesaria para el sistema de refrigeración. La función se desactivará automáticamente después de aproximadamente 24 horas. La configuración que ahorra más energía requiere colocar cajones, fiambreras y estantes en el producto. Consulta las imágenes anteriores. Panel de control La imagen de arriba es el panel de control, y solo los botones de la izquierda y la derecha son funcionales para controlar el refrigerador. El botón derecho es para encender / apagar el refrigerador, mientras que el botón izquierdo es para ajustar la temperatura. A. Botón de ajuste de temperatura del refrigerador Este botón se usa para ajustar la temperatura dentro del congelador. Presione este sensor para realizar el ajuste y luego tantas veces como sea necesario hasta que se seleccione el nivel deseado. Los ajustes oscilan entre -16 ° C, -18 ° C, -20 ° C, -22 ° C, -24 ° C y función de supercongelación. Iniciar la función de súper congelación: cuando se selecciona súper enfriamiento, significa que el refrigerador funcionará a -24 ° C durante 24 horas, después de eso, la función se cerrará automáticamente y luego volverá a la configuración de temperatura original. Tenga en cuenta: Siempre que sea posible, evite tener el ajuste de temperatura en la función de supercongelación o -24 ° C en todo momento. Esto ayudará a aliviar la tensión en el compresor y el sistema de refrigeración. B. Pantalla de ajuste de temperatura del refrigerador Esta pantalla iluminará el ajuste de temperatura actual. El ajuste de la temperatura recorrerá esta pantalla. Fig. 269 Tenga en cuenta: no utiliza números para cambiar la temperatura. En su lugar, use el botón de ajuste de temperatura del refrigerador (A). C. Botón de encendido Pulse el botón durante 3 segundos para encender o apagar el aparato. Este producto tiene función de memoria de apagado o falla de energía. Cuidado y limpieza Siempre desconecte el aparato de la fuente de alimentación antes de cualquier limpieza o mantenimento Las secciones del congelador deben limpiarse con una solución de bicarbonato de sodio y agua tibia. No utilice productos o detergentes abrasivos. Después de lavar, enjuague y seque bien. Limpie los compartimentos por separado con una solución suave de líquido de lavado y agua. No utilice limpiadores abrasivos ni detergentes. Si el aparato no debe utilizarse durante largos períodos de tiempo, desenchúfelo y límpielo. Las puertas deben dejarse ligeramente entreabiertas para evitar la formación de moho y olores desagradables. Descongelación del congelador Cuando la capa de escarcha presente en el compartimento congelador supere los 3 mm, se recomienda proceder a la descongelación ya que aumenta el consumo energético.

1) Apague el aparato

2) Desconecte el cable de alimentación.

3) Retire los alimentos congelados y colóquelos temporalmente en un lugar fresco.

4) Deje la puerta del congelador abierta para acelerar la descongelación.

5) Recoja el agua en la parte inferior del producto.

6) Seque el congelador.

7) Vuelva a conectar el cable de alimentación y configure los valores deseados.

8) Espere un momento y reintroduzca los alimentos congelados.

ADVERTENCIA: Evite absolutamente el uso de llamas abiertas o aparatos eléctricos, como calentadores, limpiadores a vapor, velas, lámparas de aceite y similares para acelerar la fase de descongelación. No raspe con un cuchillo u objeto afilado para eliminar la escarcha o el hielo presente. Estos pueden dañar el circuito de refrigerante, cuya fuga puede provocar un incendio o dañar sus ojos. Solución de problemas Si tiene algún problema con su aparato, debe consultar la sección de solución de problemas antes de llamar a la Atención al Cliente Montpellier. Si el aparato no funciona, compruebe:

• Que el aparato recibe alimentación.

• Que los fusibles de la casa están intactos y que el fusible en el enchufe no ha saltado.

• El congelador no se ha apagado

• Que el enchufe está funcionando bien. Para comprobarlo, conecte otro electrodoméstico para ver si el enchufe está defectuoso. Si el aparato está funcionando, pero no muy bien, compruebe:

• Que el aparato no esté sobrecargado.

• Que el termostato está ajustado a una temperatura adecuada. Posición Condiciones -16°C -18°C Temperatura de verano o ambiente comprendida entre 20 y 35 °C 3-4 Temperatura de primavera, otoño o ambiente comprendida entre < 20 °C -20°C Temperatura de invierno o ambiente comprendida entre 5 y 15 °C Quick Freeze Congelación rápida70

• Que las puertas se cierran correctamente.

• Que el sistema de refrigeración en la parte trasera del aparato está limpio y libre de polvo, y no toca la pared trasera.

• Que hay suficiente ventilación en las paredes laterales y traseras.

• Esto puede deberse a que la(s) puerta(s) decorativa(s) no esté(n) correctamente instalada(s), lo que provoca que la puerta del congelador no se cierre correctamente. Si no está seguro, pida a su instalador que compruebe las puertas decorativas. Si el aparato es ruidoso, compruebe:

• Que el aparato esté nivelado y estable.

• Que las paredes laterales y traseras están libres, y que no hay nada apoyándose sobre el aparato.

• Nota: El gas de refrigeración en el sistema puede hacer un ligero ruido de burbujeo o gorgoteo, incluso cuando el compresor no está funcionando. Si el aparato emite un pitido, compruebe:

• Que la puerta esté cerrada. Si hay agua en la base del congelador, compruebe:

• Compruebe que hay cierta resistencia al abrir la puerta del aparato. Si se abre al más ligero toque, puede significar que el sello de la puerta tenga que ser sustituido.

• Compruebe que el sello de la puerta no presente grietas, residuos o daños. Si nota alguno, y no puede resolver el problema usted mismo, póngase en contacto con Atención al Cliente para que el sello pueda ser reemplazado.

• Esto puede deberse a que la(s) puerta(s) decorativa no está correctamente instalada. Si no está seguro, pídale a su instalador que compruebe las puertas decorativas. Si se ha f ormado demasiado hielo en el congelador:

• Es normal que se forme algo de hielo en el congelador. Esto no constituye un fallo con el aparato.

• Compruebe que hay cierta resistencia al abrir la puerta del aparato. Si se abre al más ligero toque, puede significar que el sello de la puerta tenga que ser sustituido.

• Compruebe que el sello de la puerta no presente grietas, residuos o daños. Si nota alguno, y no puede resolver el problema usted mismo, póngase en contacto con Atención al Cliente para que el sello pueda ser reemplazado.

• Esto puede deberse a que la(s) puerta(s) decorativa no está correctamente instalada. Si no está seguro, pídale a su instalador que compruebe las puertas decorativas. Preparación para la instalación Este aparato nunca debe instalarse cerca de fuentes de calor, p.ej. elementos calefactores o cocinas, ni en lugares húmedos. Busqu e la ayuda de otra persona, o dos, al instalar este aparato. Este aparato puede tener bordes afilados. Llevar un EPI adecuado para la tarea y el medio ambiente.

• Para asegurarse de que el aparato está nivelado, debe usar los pies regulables de altura en la parte frontal del mismo.

• El sistema de refrigeración situado en la parte trasera del

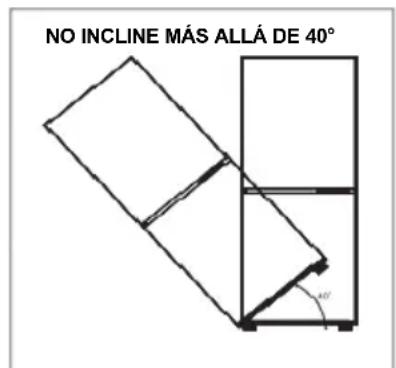

NO INCLINE MÁS ALLÁ DE 40°

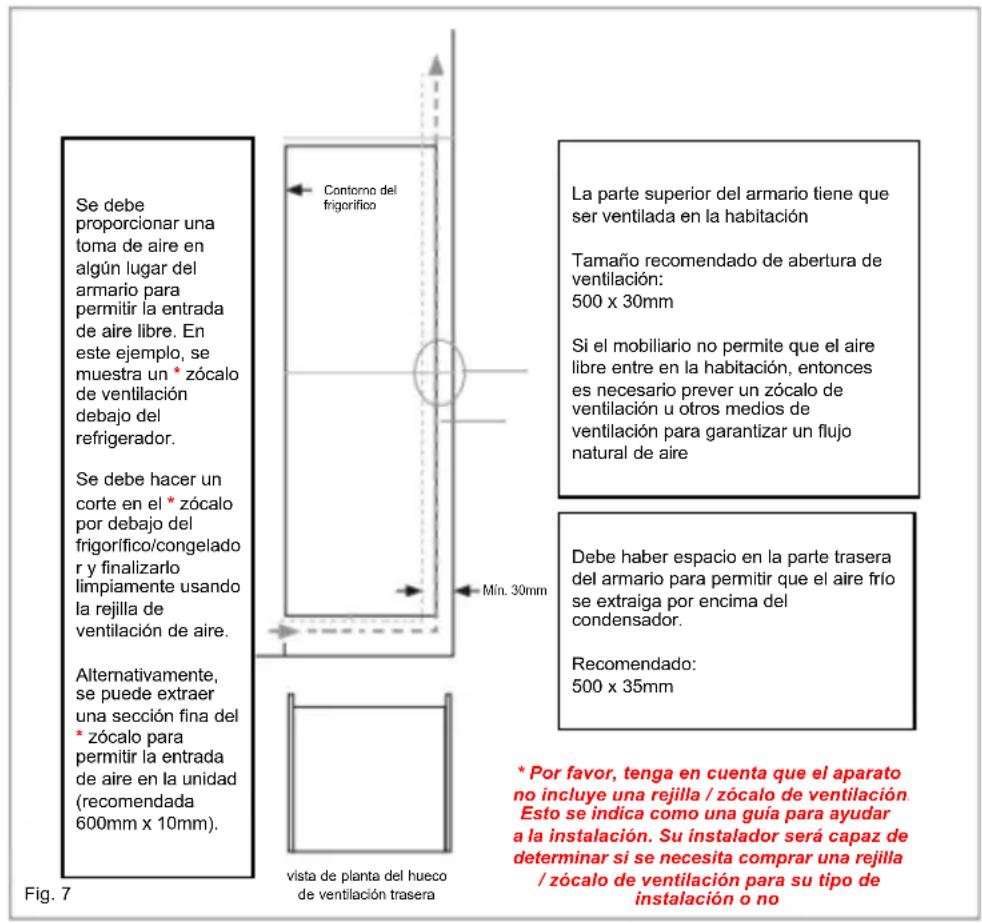

Fig. 671 aparato no debe tocar la pared trasera. Cuanto mayor sea el hueco, mejor.

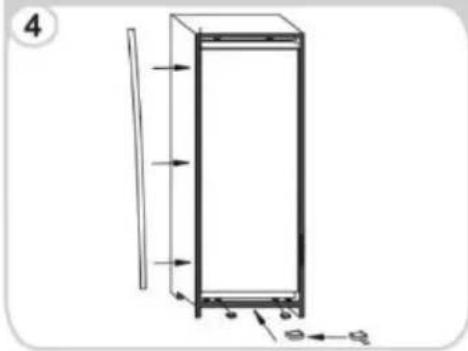

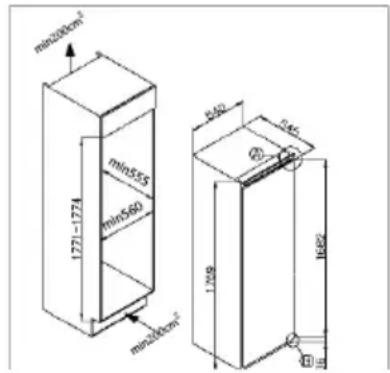

• El aparato debe instalarse con una ventilación adecuada. Asegúrese de que hay espacio por encima del aparato para permitir que salga aire y que haya espacio entre la parte trasera del aparato y la pared Ventilación La consideración principal al instalar cualquier unidad de refrigeración en una cocina equipada es la ventilación. Es necesario disipar el calor del compartimento de refrigeración a la atmósfera. La ventilación incorrecta puede provocar un fallo prematuro del compresor, un consumo excesivo de energía, un fallo total del sistema y puede invalidar la garantía proporcionada con el aparato. En el caso de los productos destinados a ser instalados en una unidad de alojamiento de altura, deberán cumplirse los siguientes requisitos:

El canal abierto en la parte trasera se muestra claramente. Para el correcto funcionamiento del aparato es importante que la parte superior de la unidad de alojamiento no esté bloqueada. Una profundidad de canal de 40-50 mm es normal para la mayoría de las unidades. Se requiere un orificio de ventilación en el zócalo de la unidad; esto permite que el aire sea extraído por encima del compresor y del intercambio de calor. El flujo de aire requerido se puede lograr mediante la eliminación de una sección delgada del zócalo (mínimo recomendado 600 mm x 10 mm). Como regla general, cuanto más aire pueda entrar y salir, mejor y más eficiente es el funcionamiento del producto. Se debe proporcionar una toma de aire en algún lugar del armario para permitir la entrada de aire libre. En este ejemplo, se muestra un * zócalo de ventilación debajo del refrigerador. Se debe hacer un corte en el * zócalo por debajo del frigorífico/congelado r y finalizarlo limpiamente usando la rejilla de ventilación de aire. Alternativamente, se puede extraer una sección fina del

• zócalo para permitir la entrada de aire en la unidad (recomendada 600mm x 10mm). Contorno del frigorífico Mín. 30mm La parte superior del armario tiene que ser ventilada en la habitación Tamaño recomendado de abertura de ventilación: 500 x 30mm Si el mobiliario no permite que el aire libre entre en la habitación, entonces es necesario prever un zócalo de ventilación u otros medios de ventilación para garantizar un flujo natural de aire Debe haber espacio en la parte trasera del armario para permitir que el aire frío se extraiga por encima del condensador. Recomendado: 500 x 35mm Fig. 7 vista de planta del hueco de ventilación trasera

• Por favor, tenga en cuenta que el aparato no incluye una rejilla / zócalo de ventilación. Esto se indica como una guía para ayudar

la instalación. Su instalador será capaz de determinar si se necesita comprar una rejilla / zócalo de ventilación para su tipo de instalación o no72 Instalación en el armario Con la ayuda de otra persona, o dos, meta el aparato en el armario. Hay dos placas metálicas en la base del aparato. Ajuste los separadores blancos suministrados (Fig. 8) a estas placas, según Fig. 9. Ase gúrese de que los labios de los espaciadores estén nivelados con el labio de la base del armario.

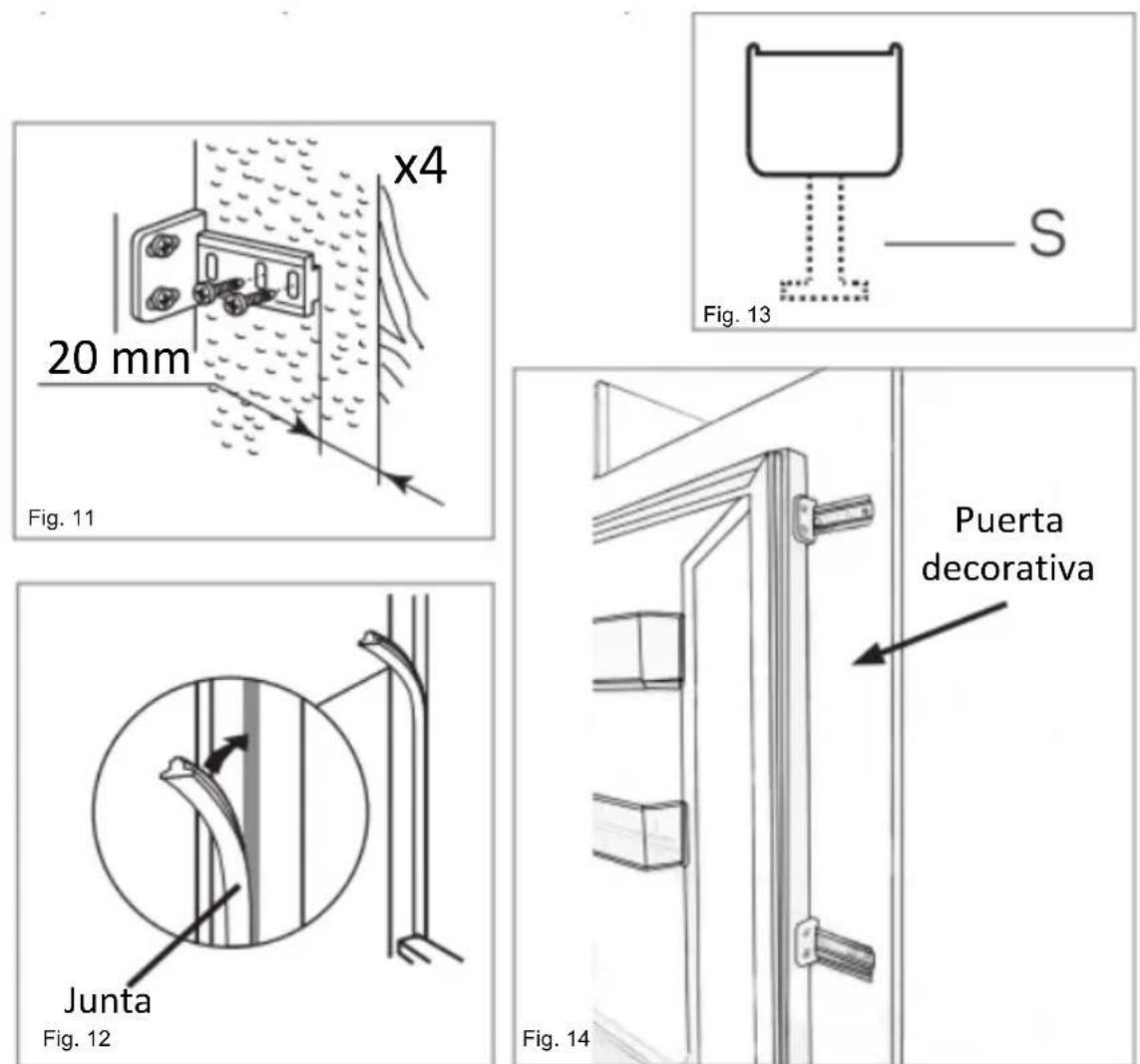

ntaje de la puerta frontal

• Asegúrese de que hay un espacio de 3 a 4 mm entre el lado sin bisagras y la pared del armario.

• Coloque el deslizador en el soporte y fije el deslizador a la puerta frontal a 20 a 22 mm del borde de la puerta como se muestra en la figura 11, asegurando que el deslizador se coloca de forma central y horizontal dentro del soporte. Apriete con seguridad a mano.

• Llene el hueco en el lado sin bisagras con la junta / tira de sellado proporcionada, como se muestra en la figura 12.

• El aspecto terminado para los deslizadores de puerta debe ser similar a lo mostrado en la Fig. 14, que muestra 2 deslizadores en su lugar.

• Asegúrese de que la puerta del aparato se abre, se cierra y se sella correctamente. Fig. 8 Inserte el aparato en la columna, colocándolo en el lado opuesto de las bisagras y dejando u

hueco de 3 a 5 mm. Después de asegurar la correspondencia entre la puerta del aparato y la puerta de la columna, fije las cubiertas de plástico de la bolsa de accesorios. 3-5mm parte superior Atornille la parte inferior del aparato. Coloque la junta del aparato y recorte el sobrante, en caso necesario. Coloque las tapas plásticas en los componentes inferiores. parte inferior73 Una vez completado, y si está satisfecho con el ajuste del aparato en el armario, doble y ajuste las partes de los espaciadores blancos marcados “S” como se muestra en el esquema punteado en la figura 13. Deje el resto de la cubierta espaciadora en su lugar sobre las placas metálicas.

mportante: Una vez finalizada la instalación, compruebe que el aparato está fijado dentro de la unidad y que la puerta o puertas se cierren y se abran adecuadamente. Si no hay resistencia de las juntas de la puerta al abrir las puertas, es probable que el aparato o las puertas decorativas no estén correctamente instaladas. 20 mm Fig. 11 Junta Fig. 12

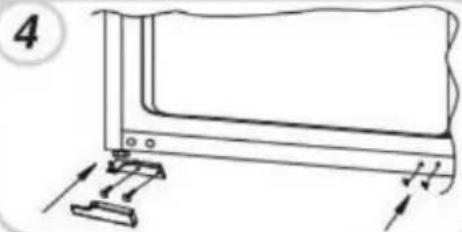

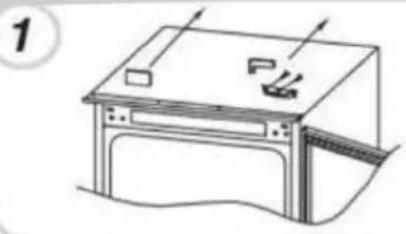

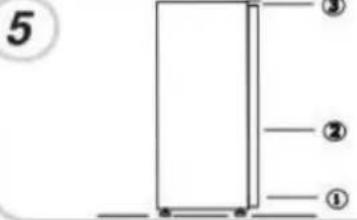

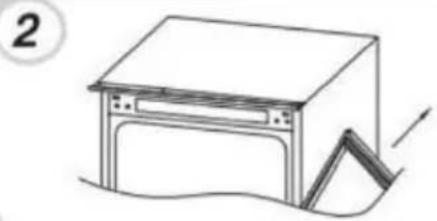

Fig. 13 Puerta decorativa Fig. 1474 Inversión de la puerta del aparato Le recomendamos que busque la ayuda de otra persona para sujetar las puertas durante la ejecución de esta operación. Siempre use el EPI (Equipo de Protección Individual) adecuado para la tarea que está realizando. Prepare una superficie con un trapo suave y limpio o similar donde se puede colocar la puerta durante estos pasos.

Asegurar los sellos de la puerta correctamente: Es normal que el sello se comprima después de que la puerta se haya invertido. Con la puerta cerrada, utilice un secador de pelo para expandir el sello y llenar el espacio entre la puerta y el cuerpo del aparato. Tenga cuidado de no usar el secador de pelo demasiado cerca del aparato, lo que podría dañar el sello. Una distancia de aproximadamente 10 cm debe ser adecuada. Cuando termine, deje que el sello y la puerta se enfríen antes de tocarlos. Una vez hecho esto, el sello debe permanecer en posición. Retire la cubierta de la bisagra derecha superior y la bisagra con un destornillador. Retire la puerta. Retire la bisagra inferior derecha y los tapones plásticos de la izquierda y vuelva a colocarlos en el lado opuesto. Monte la bisagra superior derecha en la parte inferior izquierda y coloque la tapa. Asiente la puerta en la bisagra inferior

Coloque diferentes alimentos en diferentes compartimentos de acuerdo con la tabla siguiente. Compartimentos del frigorífico Tipo de alimento Puerta o balcones del compartimento del frigorífico

• Alimentos con conservantes naturales, como mermeladas, zumos, bebidas y condimentos.

• No almacene alimentos perecederos. Cajón de verdura

• Las frutas, hierbas y verduras deben colocarse por separado en el recipiente de verdura.

• No guarde plátanos, cebollas, patatas ni ajos en el frigorífico. Estante del frigorífico - central

• Productos lácteos, huevos Estante del frigorífico - superior

• Alimentos que no necesitan cocinarse, como alimentos listos para comer, carnes delicatessen y sobras.. Cajones del congelador/ bandeja

• Alimentos para almacenamiento a largo plazo.

• Cajón inferior para carne cruda, aves de corral y pescado.

• Cajón central para verduras congeladas y patatas fritas.

• Bandeja superior para helado, fruta congelada y productos horneados congelados.

• Se sugiere ajustar la temperatura a 4°C en el compartimento del frigorífico y, si es posible, a - 18°C en el compartimento del congelador.

• Para la mayoría de las categorías de alimentos, el tiempo de almacenamiento más largo en el compartimento del frigorífico se logra con temperaturas más frías. Dado que algunos productos en particular (como frutas y verduras frescas) pueden dañarse con temperaturas más frías, se sugiere mantenerlos en los cajones de verduras, siempre que haya. Si no hay, mantenga un ajuste medio del termostato.

• Para alimentos congelados, consulte el tiempo de almacenamiento escrito en el envase de los alimentos. Este tiempo de almacenamiento se consigue siempre que el ajuste respete las temperaturas de referencia del compartimento (una estrella -6°C, dos estrellas -12°C, tres estrellas -18°C).POSICIONAMIENTO Instale el aparato en un lugar donde la temperatura ambiente corresponda a la clase climática indicada en la placa de características del aparato: - Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C» - Templada extendida (SN): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 10 °C y 32 °C» - Subtropical (ST): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 38 °C» - Tropical (T): «Aparato de refrigeración destinado a utilizarse a temperaturas ambiente de entre 16 °C y 43 °C»

Termostatos, sensores de temperatura, placas de circuitos impresos y fuentes luminosas, durante un período de, como mínimo, siete años tras la introducción en el mercado de la última unidad del modelo. Mangos de puerta, bisagras, bandejas y cestos, durante un período de, como mínimo, siete años, y juntas de puerta durante un período de, como mínimo, diez años tras la introducción en el mercado de la última unidad del modelo;

GARANTÍA La garantía mínima es: 2 años para los países de la UE, 3 años para Turquía, 1 año para el Reino Unido, 1 año para Rusia, 3 años para Suecia, 2 años para Serbia, 5 años para Noruega, 1 año para Marruecos y 6 meses para Argelia. En Túnez no se requiere garantía legal.
